《通风与空调工程施工质量验收规范》GB50243-2002

通风与空调工程施工质量验收规范建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为ＧＢ５０２３４－２００２，自２００２年４月１日起施行。

其中，4.2.3、4.2.4、5.2.4、5.2.7、6.2.1、6.2.2、6.2.3、7.2.2、7.2.7、7.2.8、8.2.6、8.2.7、11.2.1、11.2.4为强制性条文，必须严格执行。

原《通风与空调工程质量检验评定标准》GBJ304－88及《通风与空调工程施工及验收规范》GB 50243－97同时废止。

本规范由建设部负责管理和对强制性条文的解释，上海市安装工程有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二ＯＯ二年三月十五日二、前言本规范是根据建设部建标［２００１］８７号文件“关于印发《二ＯＯＯ至二ＯＯ一年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》ＧＢＪ３０４－８８和《通风与空调工程施工及验收规范》ＧＢ５０２４３－９７修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自ＧＢ５０２４３－９７规范实施以来的工程实践经验，依照建设部“验评分离、强化验收、完善手段、过程控制”十六字方针，对原规范进行了全面修订。

在修订的过程中，还以多种方式广泛征求了全国有关单位和行业专家的意见，对主要的质量指标进行了多次探讨和论证，对稿件进行了反复修改，最后经审定定稿。

本标准主要规定的内容有：１本规范的适用范围；２通风与空调工程施工质量验收的统一准则；３通风与空调工程施工质量验收中子分部工程的划分和所包含分项内容；４按通风与空调工程施工的特点，将本分部工程分为风管制作、风管部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统安装、防腐与绝热、系统调试、竣工验收和工程综合效能测定与调整等十个具体的工艺分类项目，并对其验收的内容、检查数量和检查方法作出了具体的规定；５按《建筑工程施工质量统一标准》ＧＢ５０３００－２００１的规定，完善了本分部工程使用的质量验收记录；６为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；７本规范中的强制性条文。

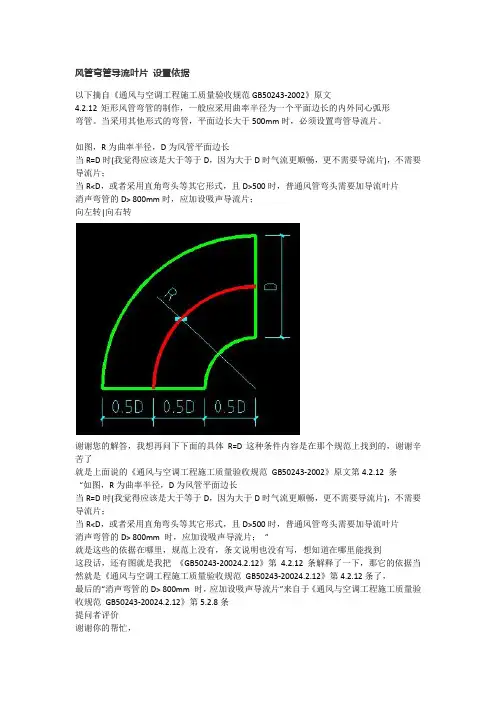

风管弯管导流叶片设置依据以下摘自《通风与空调工程施工质量验收规范 GB50243-2002》原文4.2.12 矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧形弯管。

当采用其他形式的弯管，平面边长大于 500mm 时，必须设置弯管导流片。

如图，R为曲率半径，D为风管平面边长当R=D时(我觉得应该是大于等于D，因为大于D时气流更顺畅，更不需要导流片)，不需要导流片；当R<D，或者采用直角弯头等其它形式，且D>500时，普通风管弯头需要加导流叶片消声弯管的D> 800mm 时，应加设吸声导流片；向左转|向右转谢谢您的解答，我想再问下下面的具体R=D这种条件内容是在那个规范上找到的，谢谢辛苦了就是上面说的《通风与空调工程施工质量验收规范GB50243-2002》原文第4.2.12 条“如图，R为曲率半径，D为风管平面边长当R=D时(我觉得应该是大于等于D，因为大于D时气流更顺畅，更不需要导流片)，不需要导流片；当R<D，或者采用直角弯头等其它形式，且D>500时，普通风管弯头需要加导流叶片消声弯管的D> 800mm 时，应加设吸声导流片；”就是这些的依据在哪里，规范上没有，条文说明也没有写，想知道在哪里能找到这段话，还有图就是我把《GB50243-20024.2.12》第4.2.12条解释了一下，那它的依据当然就是《通风与空调工程施工质量验收规范GB50243-20024.2.12》第4.2.12条了，最后的“消声弯管的D> 800mm 时，应加设吸声导流片”来自于《通风与空调工程施工质量验收规范GB50243-20024.2.12》第5.2.8条提问者评价谢谢你的帮忙，。

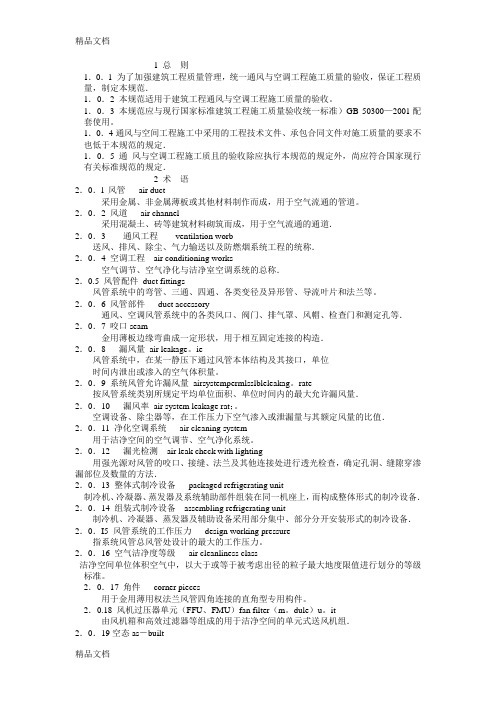

1 总则1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范．1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。

1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。

1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定．1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定．2 术语2．0．l 风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

2．0．2 风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道．2．0．3 通风工程ventilation worb送风、排风、除尘、气力输送以及防燃烟系统工程的统称．2．0．4 空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称．2．0.5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。

2．0．6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．2．0．8 漏风量air leakage。

ie风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。

2．0．9 系统风管允许漏风量airsystempermlsslbleleakag。

rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量．2．0．10 漏风率air system leakage rat；。

空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2．0．11 净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。

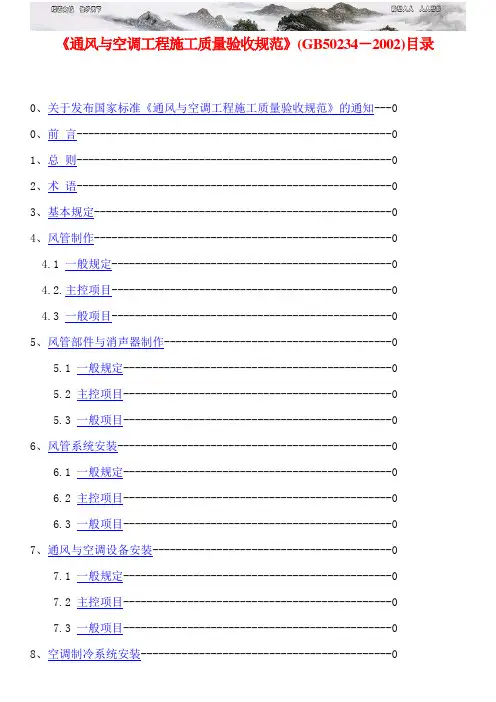

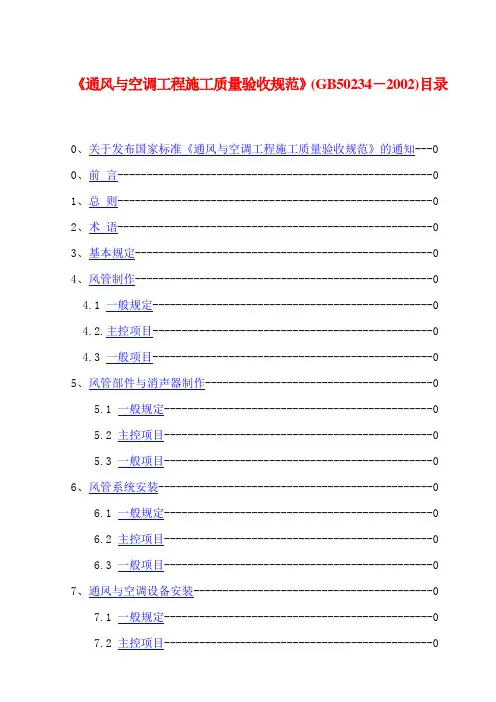

《通风与空调工程施工质量验收规范》(GB50234－2002)目录0、关于发布国家标准《通风与空调工程施工质量验收规范》的通知---00、前言------------------------------------------------------01、总则------------------------------------------------------02、术语------------------------------------------------------03、基本规定---------------------------------------------------04、风管制作---------------------------------------------------04.1 一般规定------------------------------------------------04.2.主控项目------------------------------------------------04.3 一般项目------------------------------------------------05、风管部件与消声器制作---------------------------------------05.1 一般规定----------------------------------------------05.2 主控项目----------------------------------------------05.3 一般项目----------------------------------------------06、风管系统安装-----------------------------------------------06.1 一般规定----------------------------------------------06.2 主控项目----------------------------------------------06.3 一般项目----------------------------------------------07、通风与空调设备安装-----------------------------------------07.1 一般规定----------------------------------------------07.2 主控项目----------------------------------------------07.3 一般项目----------------------------------------------08、空调制冷系统安装-------------------------------------------08.1 一般规定----------------------------------------------08.2 主控项目----------------------------------------------08.3 一般项目----------------------------------------------09、空调水系统管道与设备安装-----------------------------------09.1 一般规定----------------------------------------------09.2 主控项目----------------------------------------------09.3 一般项目----------------------------------------------010、防腐与绝热-----------------------------------------------010.1一般规定---------------------------------------------010.2 主控项目---------------------------------------------010.3 一般项目---------------------------------------------011、系统调试--------------------------------------------------011.1 一般规定---------------------------------------------011.2 主控项目---------------------------------------------011.3.一般项目---------------------------------------------012、竣工验收--------------------------------------------------013、综合效能的测定与调整--------------------------------------014、附录Ａ漏光法检测与漏风量测试------------------------------015、附录Ｂ洁净室测试方法--------------------------------------016、附录Ｃ工程质量验收记录用表--------------------------------0关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

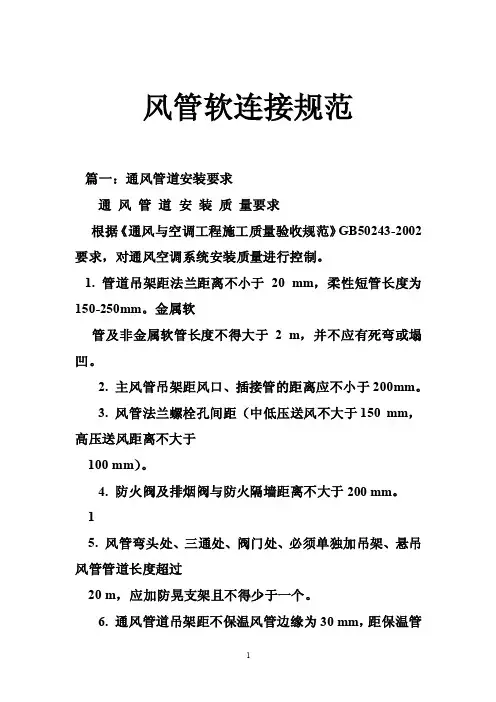

风管软连接规范篇一：通风管道安装要求通风管道安装质量要求根据《通风与空调工程施工质量验收规范》GB50243-2002要求，对通风空调系统安装质量进行控制。

1. 管道吊架距法兰距离不小于20 mm，柔性短管长度为150-250mm。

金属软管及非金属软管长度不得大于2 m，并不应有死弯或塌凹。

2. 主风管吊架距风口、插接管的距离应不小于200mm。

3. 风管法兰螺栓孔间距（中低压送风不大于150 mm，高压送风距离不大于100 mm）。

4. 防火阀及排烟阀与防火隔墙距离不大于200 mm。

15. 风管弯头处、三通处、阀门处、必须单独加吊架、悬吊风管管道长度超过20 m，应加防晃支架且不得少于一个。

6. 通风管道吊架距不保温风管边缘为30 mm，距保温管道保温层边缘距离为30 mm。

7. 风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。

28.风管水平度为3‰，垂直度2‰，总偏差不得大于20 mm。

9. 风口水平度3‰，垂直度2‰。

风口应转动灵活，不得有明显划痕与板面接触严密。

310. 安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不大于2 mm，减振器不得被基础抹死。

11. 风管与法兰压边宽度应为6-9 mm，接触严密并顺直。

12. 非金属风管法兰连接，法兰螺栓间距不大于120 mm，法兰间距均匀，法兰平整，法兰垫片厚度为3-5 mm。

4篇二：通风管道安装要求通风管道安装质量编制：陈书玉质量安全保证部2003.7.28要求根据《通风与空调工程施工质量验收规范》GB50243-2002要求，对通风空调系统安装质量进行控制。

1. 管道吊架距法兰距离不小于20 mm，柔性短管长度为150-250mm。

金属软管及非金属软管长度不得大于2 m，并不应有死弯或塌凹。

2. 主风管吊架距风口、插接管的距离应不小于200mm。

3. 风管法兰螺栓孔间距（中低压送风不大于150 mm，高压送风距离不大于100 mm）。

空调国家规范标准(doc 54页)中华人民共和国国家标准通风与空调工程施工质量验收规范Code of acceptance for construction quality of ventilation and conditioning worksGB50243-2002主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年4月1日前言本规范是根据建设部建标[2001]87号文件“关于印发《2000-2001年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88和《通风与空调工程施工及验收规范》GB50243-97修订而成的。

1．在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB50243-97规范实施以来2．使用的质量验收记录；3．为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；4．本规范中的强制性条文。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司（上海市塘沽路390号，邮编：200080，E-mail:****************），以供今后修订时参考。

目次1．总则2．术语3．基本规定4．风管制作4.1 一般规定4.2 主控项目4.3 一般项目5．风管部件与消声器制作5.1 一般规定5.2 主控项目5.3 一般项目6．风管系统安装6.1 一般规定6.2 主控项目6.3 一般项目7．通风与空调设备安装7.1 一般规定7.2 主控项目7.3 一般项目8．空调制冷设备安装8.1 一般规定8.2 主控项目8.3 一般项目9．空调水系统管道与设备安装9.1 一般规定9.2 主控项目9.3 一般项目10．防腐与绝热10.1 一般规定10.2 主控项目10.3 一般项目11．系统调试11.1 一般规定11.2 主控项目11.3 一般项目12．竣工验收13．综合性能的测定与调整附录A 漏光法检测与漏风量测试附录B 洁净室测试方法附录C 工程质量验收记录用表本规范用词说明附:条文说明1.总则1.0.1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。

《通风与空调工程施工质量验收规范》(GB50234－2002)目录0、---00、------------------------------------------------------01、------------------------------------------------------02、------------------------------------------------------03、---------------------------------------------------04、---------------------------------------------------0------------------------------------------------0.------------------------------------------------0------------------------------------------------05、---------------------------------------0----------------------------------------------0----------------------------------------------0----------------------------------------------06、-----------------------------------------------0----------------------------------------------0----------------------------------------------0----------------------------------------------07、-----------------------------------------0----------------------------------------------0----------------------------------------------0----------------------------------------------08、-------------------------------------------0----------------------------------------------0----------------------------------------------0----------------------------------------------09、-----------------------------------0----------------------------------------------0----------------------------------------------0----------------------------------------------010、-----------------------------------------------0---------------------------------------------0---------------------------------------------0---------------------------------------------011、--------------------------------------------------0---------------------------------------------0---------------------------------------------0.---------------------------------------------012、--------------------------------------------------013、--------------------------------------014、------------------------------015、--------------------------------------016、--------------------------------0关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

《通风与空调工程施工质量验收规范》(GB50234－2002)目录0、关于发布国家标准《通风与空调工程施工质量验收规范》的通知---00、前言------------------------------------------------------01、总则------------------------------------------------------02、术语------------------------------------------------------03、基本规定---------------------------------------------------04、风管制作---------------------------------------------------0 4.1 一般规定------------------------------------------------0 4.2.主控项目------------------------------------------------04.3 一般项目------------------------------------------------05、风管部件与消声器制作---------------------------------------05.1 一般规定----------------------------------------------05.2 主控项目----------------------------------------------05.3 一般项目----------------------------------------------06、风管系统安装-----------------------------------------------06.1 一般规定----------------------------------------------06.2 主控项目----------------------------------------------06.3 一般项目----------------------------------------------07、通风与空调设备安装-----------------------------------------07.1 一般规定----------------------------------------------07.2 主控项目----------------------------------------------07.3 一般项目----------------------------------------------08、空调制冷系统安装-------------------------------------------08.1 一般规定----------------------------------------------08.2 主控项目----------------------------------------------08.3 一般项目----------------------------------------------09、空调水系统管道与设备安装-----------------------------------09.1 一般规定----------------------------------------------09.2 主控项目----------------------------------------------09.3 一般项目----------------------------------------------010、防腐与绝热-----------------------------------------------010.1一般规定---------------------------------------------010.2 主控项目---------------------------------------------010.3 一般项目---------------------------------------------011、系统调试--------------------------------------------------011.1 一般规定---------------------------------------------011.2 主控项目---------------------------------------------011.3.一般项目---------------------------------------------012、竣工验收--------------------------------------------------013、综合效能的测定与调整--------------------------------------014、附录Ａ漏光法检测与漏风量测试------------------------------015、附录Ｂ洁净室测试方法--------------------------------------016、附录Ｃ工程质量验收记录用表--------------------------------0关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

空调国家规范标准(doc 54页)中华人民共和国国家标准通风与空调工程施工质量验收规范Code of acceptance for construction quality of ventilation and conditioning worksGB50243-2002主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年4月1日前言本规范是根据建设部建标[2001]87号文件“关于印发《2000-2001年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88和《通风与空调工程施工及验收规范》GB50243-97修订而成的。

1．在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB50243-97规范实施以来2．使用的质量验收记录；3．为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；4．本规范中的强制性条文。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司（上海市塘沽路390号，邮编：200080，E-mail:****************），以供今后修订时参考。

目次1．总则2．术语3．基本规定4．风管制作4.1 一般规定4.2 主控项目4.3 一般项目5．风管部件与消声器制作5.1 一般规定5.2 主控项目5.3 一般项目6．风管系统安装6.1 一般规定6.2 主控项目6.3 一般项目7．通风与空调设备安装7.1 一般规定7.2 主控项目7.3 一般项目8．空调制冷设备安装8.1 一般规定8.2 主控项目8.3 一般项目9．空调水系统管道与设备安装9.1 一般规定9.2 主控项目9.3 一般项目10．防腐与绝热10.1 一般规定10.2 主控项目10.3 一般项目11．系统调试11.1 一般规定11.2 主控项目11.3 一般项目12．竣工验收13．综合性能的测定与调整附录A 漏光法检测与漏风量测试附录B 洁净室测试方法附录C 工程质量验收记录用表本规范用词说明附:条文说明1.总则1.0.1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。

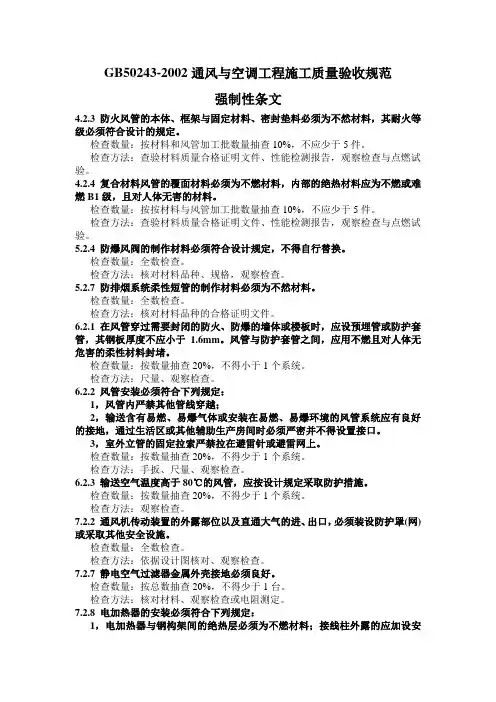

GB50243-2002通风与空调工程施工质量验收规范强制性条文4.2.3 防火风管的本体、框架与固定材料、密封垫料必须为不然材料，其耐火等级必须符合设计的规定。

检查数量：按材料和风管加工批数量抽查10%，不应少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查与点燃试验。

4.2.4 复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害的材料。

检查数量：按按材料与风管加工批数量抽查10%，不应少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查与点燃试验。

5.2.4 防爆风阀的制作材料必须符合设计规定，不得自行替换。

检查数量：全数检查。

检查方法：核对材料品种、规格，观察检查。

5.2.7 防排烟系统柔性短管的制作材料必须为不然材料。

检查数量：全数检查。

检查方法：核对材料品种的合格证明文件。

6.2.1 在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于 1.6mm。

风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

检查数量：按数量抽查20%，不得小于1个系统。

检查方法：尺量、观察检查。

6.2.2 风管安装必须符合下列规定：1，风管内严禁其他管线穿越；2，输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密并不得设置接口。

3，室外立管的固定拉索严禁拉在避雷针或避雷网上。

检查数量：按数量抽查20%，不得少于1个系统。

检查方法：手扳、尺量、观察检查。

6.2.3 输送空气温度高于80℃的风管，应按设计规定采取防护措施。

检查数量：按数量抽查20%，不得少于1个系统。

检查方法：观察检查。

7.2.2 通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施。

检查数量：全数检查。

检查方法：依据设计图核对、观察检查。

7.2.7 静电空气过滤器金属外壳接地必须良好。

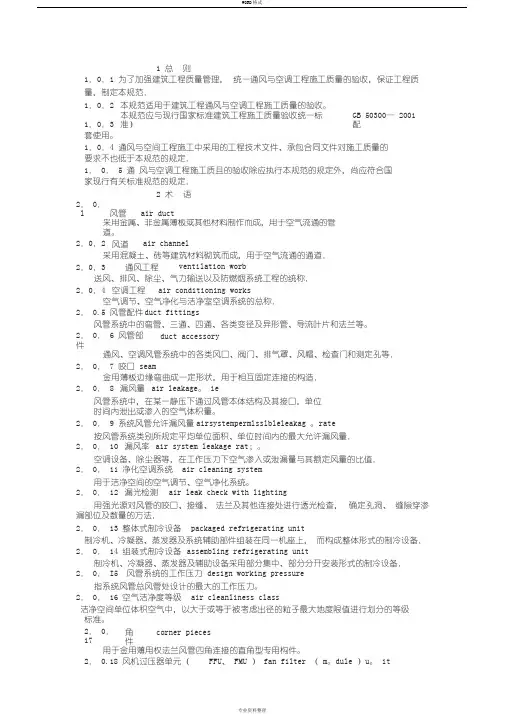

1 总则1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范．1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。

1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300— 2001配套使用。

1．0．4 通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定．1． 0． 5 通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定．2 术语2． 0．l 风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

2．0．2 风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道．2．0．3 通风工程ventilation worb送风、排风、除尘、气力输送以及防燃烟系统工程的统称．2．0．4 空调工程 air conditioning works空气调节、空气净化与洁净室空调系统的总称．2． 0.5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。

2． 0． 6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2． 0． 7 咬口 seam金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．2． 0． 8 漏风量air leakage。

ie风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。

2． 0． 9 系统风管允许漏风量airsystempermlsslbleleakag 。

rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量．2． 0． 10 漏风率air system leakage rat；。

空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2． 0． 11 净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。

《通风与空调工程施工质量验收规范》(GB50234－2002)目录0、关于发布国家标准《通风与空调工程施工质量验收规范》的通知---00、前言------------------------------------------------------01、总则------------------------------------------------------02、术语------------------------------------------------------03、基本规定---------------------------------------------------04、风管制作---------------------------------------------------0 4.1 一般规定------------------------------------------------0 4.2.主控项目------------------------------------------------04.3 一般项目------------------------------------------------05、风管部件与消声器制作---------------------------------------05.1 一般规定----------------------------------------------05.2 主控项目----------------------------------------------05.3 一般项目----------------------------------------------06、风管系统安装-----------------------------------------------06.1 一般规定----------------------------------------------06.2 主控项目----------------------------------------------06.3 一般项目----------------------------------------------07、通风与空调设备安装-----------------------------------------07.1 一般规定----------------------------------------------07.2 主控项目----------------------------------------------07.3 一般项目----------------------------------------------08、空调制冷系统安装-------------------------------------------08.1 一般规定----------------------------------------------08.2 主控项目----------------------------------------------08.3 一般项目----------------------------------------------09、空调水系统管道与设备安装-----------------------------------09.1 一般规定----------------------------------------------09.2 主控项目----------------------------------------------09.3 一般项目----------------------------------------------010、防腐与绝热-----------------------------------------------010.1一般规定---------------------------------------------010.2 主控项目---------------------------------------------010.3 一般项目---------------------------------------------011、系统调试--------------------------------------------------011.1 一般规定---------------------------------------------011.2 主控项目---------------------------------------------011.3.一般项目---------------------------------------------012、竣工验收--------------------------------------------------013、综合效能的测定与调整--------------------------------------014、附录Ａ漏光法检测与漏风量测试------------------------------015、附录Ｂ洁净室测试方法--------------------------------------016、附录Ｃ工程质量验收记录用表--------------------------------0关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

通风与空调分部工程的子分部划分——通风与空调工程施工质量验收规范》GB50243-2002 一、送排风系统（子分部工程）
通风设备安装，消声设备制作与安装。

（分项工程）二、防、排烟系统（子分部工程）
排烟风口、常闭正压风口与设备安装。

（分项工程）三、除尘系统（子分部工程）
除尘器与排污设备安装。

（分项工程）
四、空调系统（子分部工程）
空调设备安装、消声设备制作与安装。

（分项工程）五、净化空调系统（子分部工程）
空调设备安装、消声设备制作与安装、风管及设备绝热、高效过滤器安装，净化设备安装。

（分项工程）
六、制冷系统（子分部工程）
制冷机组安装，制冷剂管道及配件安装、制冷剂附属设备安装，管道及设备的防腐与绝热，系统调试。

（分项工程）
七、空调水系统（子分部工程）
冷热水管道系统安装、冷却水管道系统安装、冷凝水管道系统安装、阀门及部件安装、冷却塔安装、水泵及附属设备安装、管道与涉笔的防腐与决热、系统调试。

（分项工程
）。

（完整版）风管⽀吊架安装相关规定风管⽀吊架GB50243-2002《通风与空调⼯程施⼯质量验收规范》6.3.4风管⽀、吊架的安装应符合下列规定:1 风管⽔平安装，直径或长边尺⼨⼩于等于400mm，间距不应⼤于4m；⼤于400mm，不应⼤于3m。

螺旋风管的⽀、吊架间距可分别延长⾄5m 和3.75m；对于薄钢板法兰的风管，其⽀、吊架间距不应⼤于3m。

2 风管垂直安装，间距不应⼤于4m，单根直管⾄少应有2 个固定点。

3 风管⽀、吊架宜按国标图集与规范选⽤强度和刚度相适应的形式和规格。

对于直径或边长⼤于2500mm 的超宽、超重等特殊风管的⽀、吊架应按设计规定。

4 ⽀、吊架不宜设置在风⼝、阀门、检查门及⾃控机构处，离风⼝或插接管的距离不宜⼩于200mm。

5 当⽔平悬吊的主、⼲风管长度超过20m 时，应设置防⽌摆动的固定点，每个系统不应少于1 个。

6 吊架的螺孔应采⽤机械加⼯。

吊杆应平直，螺纹完整、光洁。

安装后各副⽀、吊架的受⼒应均匀，⽆明显变形。

风管或空调设备使⽤的可调隔振⽀、吊架的拉伸或压缩量应按设计的要求进⾏调整。

7 抱箍⽀架，折⾓应平直，抱箍应紧贴并箍紧风管。

安装在⽀架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相⼀致。

检查数量:按数量抽查10%，不得少于1 个系统。

检查⽅法:尺量、观察检查。

6.3.6 复合材料风管的安装还应符合下列规定:1 复合材料风管的连接处，接缝应牢固，⽆孔洞和开裂。

当采⽤插接连接时，接⼝应匹配、⽆松动，端⼝缝隙不应⼤于5mm；2 采⽤法兰连接时，应有防冷桥的措施；3 ⽀、吊架的安装宜按产品标准的规定执⾏。

检查数量:按数量抽查10%，但不得少于1 个系统。

检查⽅法:尺量、观察检查。

JGJ141-2004《通风管道技术规程》4.2.4⾮⾦属风管⽔平安装横担允许吊装风管的规格按表4.2.4可选⽤相应规格的⾓钢和槽钢。

4.2.5 ⾮⾦属风管吊架的吊杆直径不应⼩于表4.2.5规定。

GB50243-2002 通风与空调工程施工质量验收规范前言本规范是根据建设部建标[2001]87 号文件"关于印发《二○○○至二○○一年度工程建设国家标准制订、修订计划》的通知"的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88 和《通风与空调工程施工及验收规范》GB 50243-97 修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB0243-97 规范实施以来的工程实践经验，依照建设部"验评分离、强化验收、完善手段、过程控制"十六字方针，对原规范进行了全面修订。

在修订的过程中，还以多种方式广泛征求了全国有关单位和行业专家的意见，对主要的质量指标进行了多次探讨和论证，对稿件进行了反复修改，最后经审定定稿。

本标准主要规定的内容有:1 本规范的适用范围；2 通风与空调工程施工质量验收的统一准则；3 通风与空调工程施工质量验收中子分部工程的划分和所包含分项内容；4 按通风与空调工程施工的特点，将本分部工程分为风管制作、风管部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统安装、防腐与绝热、系统调试、竣工验收和工程综合效能测定与调整等十个具体的工艺分类项目，并对其验收的内容、检查数量和检查方法作出了具体的规定；5 按《建筑工程施工质量统一标准》GB 50300-2001 的规定，完善了本分部工程使用的质量验收记录；6 为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；7 本规范中的强制性条文。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司(上海市塘沽路390 号，邮编:200080，E-mail:****************)，以供今后修订时参考。

通风与空调工程施工质量验收规范GB50243-20021 总则1.0.1 为了加强建筑工程质量管理,统一通风与空调工程施工质量的验收,保证工程质量,制定本规范。

1.0.2本规范适用于建筑工程通风与空调工程施工质量的验收。

1.0.3本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300-2001配套使用。

1.0.4通风与空调工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。

1.0.5通风与空调工程施工质量的验收除应执行本规范的规定外,尚应符合国家现行有关标准规范的规定。

2 术语2.0.1风管air duct采用金属、非金属薄板或其他材料制作而成,用于空气流通的管道。

2.0.2风道air channel采用混凝土、砖等建筑材料砌筑而成,用于空气流通的通道。

2.0.3通风工程ventilation works送风、排风、除尘、气力输送以及防、排烟系统工程的统称。

2.0.4空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称。

2.0.5风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。

2.0.6风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。

2.0.7咬口seam金属薄板边缘弯曲成一定形状,用于相互固定连接的构造。

2.0.8漏风量air leakage rate风管系统中,在某一静压下通过风管本体结构及其接口,单位时间内泄出或渗入的空气体积量。

2.0.9系统风管允许漏风量air system permissible leakage rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。

2.0.10 漏风率 air system leakage ratio空调设备、除尘器等,在工作压力下空气渗入或泄漏量与其额定风量的比值。

一、关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。

我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为ＧＢ５０２３４－２００２，自２００２年４月１日起施行。

其中，4.2.3、4.2.4、5.2.4、5.2.7、6.2.1、6.2.2、6.2.3、7.2.2、7.2.7、7.2.8、8.2.6、8.2.7、11.2.1、11.2.4为强制性条文，必须严格执行。

原《通风与空调工程质量检验评定标准》GBJ304－88及《通风与空调工程施工及验收规范》GB 50243－97同时废止。

本规范由建设部负责管理和对强制性条文的解释，上海市安装工程有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二ＯＯ二年三月十五日二、前言本规范是根据建设部建标［２００１］８７号文件“关于印发《二ＯＯＯ至二ＯＯ一年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》ＧＢＪ３０４－８８和《通风与空调工程施工及验收规范》ＧＢ５０２４３－９７修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自ＧＢ５０２４３－９７规范实施以来的工程实践经验，依照建设部“验评分离、强化验收、完善手段、过程控制”十六字方针，对原规范进行了全面修订。

在修订的过程中，还以多种方式广泛征求了全国有关单位和行业专家的意见，对主要的质量指标进行了多次探讨和论证，对稿件进行了反复修改，最后经审定定稿。

本标准主要规定的内容有：１本规范的适用范围；２通风与空调工程施工质量验收的统一准则；３通风与空调工程施工质量验收中子分部工程的划分和所包含分项内容；４按通风与空调工程施工的特点，将本分部工程分为风管制作、风管部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统安装、防腐与绝热、系统调试、竣工验收和工程综合效能测定与调整等十个具体的工艺分类项目，并对其验收的内容、检查数量和检查方法作出了具体的规定；５按《建筑工程施工质量统一标准》ＧＢ５０３００－２００１的规定，完善了本分部工程使用的质量验收记录；６为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；７本规范中的强制性条文。
