【CN109644735A】一种水稻育种装置【专利】

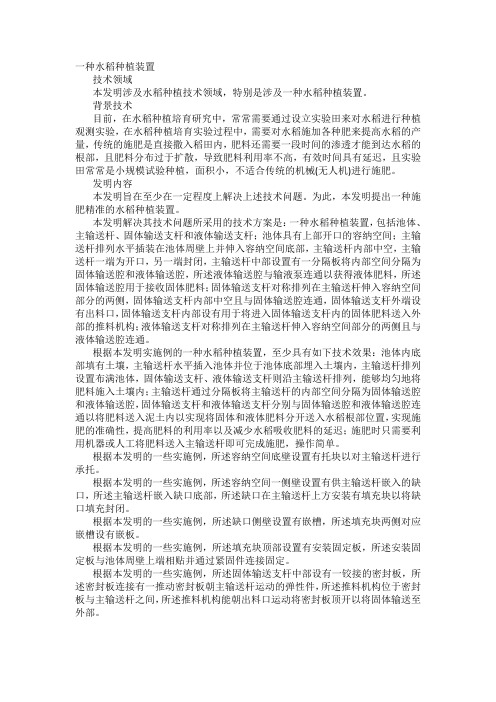

一种水稻种植装置技术领域本发明涉及水稻种植技术领域，特别是涉及一种水稻种植装置。

背景技术目前，在水稻种植培育研究中，常常需要通过设立实验田来对水稻进行种植观测实验，在水稻种植培育实验过程中，需要对水稻施加各种肥来提高水稻的产量，传统的施肥是直接撒入稻田内，肥料还需要一段时间的渗透才能到达水稻的根部，且肥料分布过于扩散，导致肥料利用率不高，有效时间具有延迟，且实验田常常是小规模试验种植，面积小，不适合传统的机械(无人机)进行施肥。

发明内容本发明旨在至少在一定程度上解决上述技术问题。

为此，本发明提出一种施肥精准的水稻种植装置。

本发明解决其技术问题所采用的技术方案是：一种水稻种植装置，包括池体、主输送杆、固体输送支杆和液体输送支杆；池体具有上部开口的容纳空间；主输送杆排列水平插装在池体周壁上并伸入容纳空间底部，主输送杆内部中空，主输送杆一端为开口，另一端封闭，主输送杆中部设置有一分隔板将内部空间分隔为固体输送腔和液体输送腔，所述液体输送腔与输液泵连通以获得液体肥料，所述固体输送腔用于接收固体肥料；固体输送支杆对称排列在主输送杆伸入容纳空间部分的两侧，固体输送支杆内部中空且与固体输送腔连通，固体输送支杆外端设有出料口，固体输送支杆内部设有用于将进入固体输送支杆内的固体肥料送入外部的推料机构；液体输送支杆对称排列在主输送杆伸入容纳空间部分的两侧且与液体输送腔连通。

根据本发明实施例的一种水稻种植装置，至少具有如下技术效果：池体内底部填有土壤，主输送杆水平插入池体并位于池体底部埋入土壤内，主输送杆排列设置布满池体，固体输送支杆、液体输送支杆则沿主输送杆排列，能够均匀地将肥料施入土壤内；主输送杆通过分隔板将主输送杆的内部空间分隔为固体输送腔和液体输送腔，固体输送支杆和液体输送支杆分别与固体输送腔和液体输送腔连通以将肥料送入泥土内以实现将固体和液体肥料分开送入水稻根部位置，实现施肥的准确性，提高肥料的利用率以及减少水稻吸收肥料的延迟；施肥时只需要利用机器或人工将肥料送入主输送杆即可完成施肥，操作简单。

专利名称：一种水稻育苗装置
专利类型：实用新型专利
发明人：仇天松,林建荣,吴明国,宋昕蔚,石旭东,严昕申请号：CN202121855671.8
申请日：20210809
公开号：CN215898572U
公开日：
20220225
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种水稻育苗装置，包括育苗槽体和育苗盘，育苗盘安装在育苗槽体内，育苗槽体一组对称侧壁的内侧开设有安装槽，育苗盘的一组对称侧壁向外凸出设置有连接支耳，育苗盘的连接支耳搭接在育苗槽体的安装槽内，育苗盘盘底开设有若干个通孔，通孔内嵌入安装有育苗皿，育苗盘的内侧壁四周开设有安装台阶，育苗盘通过安装台阶连接有防护罩。

本实用新型设置防护罩，保证水稻育苗过程不受天气等外来因素影响，提高育苗质量；育苗槽体、育苗皿和育苗盘均可拆卸，方便育苗装置的移动和运输，同时便于清洗整理，方便下次使用。

申请人：高邮周邶墩农业发展有限公司
地址：225600 江苏省扬州市高邮市卸甲镇三支渠街道28号
国籍：CN
代理机构：南京苏创专利代理事务所(普通合伙)
代理人：王华
更多信息请下载全文后查看。

一种水稻栽培装置
本发明涉及一种水稻栽培装置，主要用于在室内或室外种植水稻。

本装置包括栽培盆、水槽、水泵、水管、光源和控制器。

水槽连接在栽培盆下方，通过水泵将水输送到栽培盆内。

水槽内还可以加入一些养分，以满足水稻生长的需求。

光源可以是LED灯，通过控制器控制开关时间和亮度，以模拟日夜变化和提供光合作用所需的光照。

本装置还可以设置自动喷水系统，通过控制器控制喷水时间和喷水量，以保持适宜的湿度和水稻生长所需的水分。

使用本装置种植水稻，可以在室内或室外创造适宜的环境，提高水稻的栽培效率，并且可以随时监测和控制环境参数，保证水稻的生长和产量。

- 1 -。

专利名称：一种用于水稻栽培的培育装置
专利类型：实用新型专利
发明人：钟春燕,王茂辉,黄益强,聂金泉,黄美华,李珂清,孟醒,梁家伟,李霜霜,林嘉菲
申请号：CN202121163360.5
申请日：20210527
公开号：CN215835857U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于水稻栽培的培育装置，包括：培育箱；洒水机构，洒水机构包括设置于培育箱的内部的洒水头组件；以及培育单元，培育单元设置于培育箱的内部，并与洒水头组件相对设置，培育单元包括培育体以及导流体，培育体设有与洒水头组件相对设置的培育槽、位于培育槽远离洒水头组件的一侧的夹层空间、以及连通培育槽的底部与夹层空间的通孔，导流体围设于培育体的外部，且导流体与培育体配合形成与夹层空间连通的接水槽，接水槽与洒水头组件相对设置。

上述的用于水稻栽培的培育装置能够提高种子的发芽率。

申请人：肇庆市农业科学研究所
地址：526070 广东省肇庆市鼎湖区坑口大旗山
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：易彬
更多信息请下载全文后查看。

专利名称：一种水稻育秧装置
专利类型：发明专利
发明人：马静,孙建昌,刘炜,安永平,王彩芬,吴斌,强爱玲,吴瑞申请号：CN201810645476.9
申请日：20180621
公开号：CN108522182A
公开日：
20180914
专利内容由知识产权出版社提供
摘要：本发明涉及水稻育苗技术领域，尤其是一种水稻育秧装置，包括第一框架，第一框架相对的两边均固定设有支撑柱，两个相对的支撑柱间设有第二框架和第三框架，第三框架、第二框架及第一框架上均设有育苗盒，三个框架底部设有水槽，水槽的底部设有补光灯，两个支撑柱间设有连接杆，连接杆上设有第二滑槽，第二滑槽内设有第二滑块和第二驱动装置，第一框架顶部相对的两侧均设有第一滑槽，第一滑槽内设有第一滑块和设有第一驱动装置，第一滑块与第二滑块间设有支撑弯杆，连接杆底部设有控制单元、湿度传感器、温度传感器和气体浓度传感器。

本发明结构简单，具有市场前景，适合推广。

申请人：宁夏农林科学院农作物研究所(宁夏回族自治区农作物育种中心)
地址：750004 宁夏回族自治区银川市金凤区黄河东路590号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型水稻育种装置专利类型：实用新型专利
发明人：安振北,王玉成,周瑞中
申请号：CN201620261765.5
申请日：20160330
公开号：CN205648503U
公开日：
20161019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型水稻育种装置，其结构包括：铁框架、平台、固定杆、电机、控制台、固定支架、底座、轮子、轴、链条、所述底座下连接有轮子，上方通过固定支架固定有铁框架及控制台，所述电机固定于铁框架下方，所述铁框架上通过固定杆固定有平台，所述链条上连接有轴，所述轮子共有四个，所述链条包裹于铁框架内，所述电机与链条相连接；所述平台有2个以上通过固定杆和轴固定于链条上，所述底座的长宽大于铁框架。

申请人：天津泽宇农产品种植有限公司
地址：300000 天津市宁河县廉庄子乡卫星河南堤大于村桥西350米处
国籍：CN
更多信息请下载全文后查看。

专利名称：一种水稻育苗装置专利类型：实用新型专利
发明人：罗亦斌
申请号：CN201620763968.4申请日：20160719
公开号：CN205962021U
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水稻育苗装置，包括育苗室、太阳能发电装置和育苗箱，太阳能发电装置安装于育苗室顶部，育苗室一侧安装有控制设备，育苗室内部顶端均匀安装有若干照明灯，育苗室内壁上端安装有温度检测器、温度调节装置和通风装置，育苗室内均匀设置有若干支架，支架上设置有若干均匀分布的安装板，支架上方安装有主水管，主水管连接有若干均匀分布的分水管，分水管安装于支架上，分水管上安装有若干均匀分布的喷洒装置，安装板上放置有育苗箱，育苗箱内设置有若干均匀分布的育苗槽，育苗槽内放置有营养土，控制设备上安装有显示屏和控制按钮。

使用室内育苗的方式进行育苗，能保护幼苗，使幼苗安全生长，不易受外界因素干扰。

申请人：罗亦斌
地址：341000 江西省赣州市章贡区黄金岭迎宾大道富升天赐良园小区B栋1单元501
国籍：CN
更多信息请下载全文后查看。

专利名称：一种水稻育苗装置专利类型：实用新型专利
发明人：段家雄,胡合轩
申请号：CN201921636727.3申请日：20190929
公开号：CN211152985U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种水稻育苗装置，包括主体，设置在主体内的育苗土，位于整个装置上端的连接条，位于整个装置内的灌溉装置，还包括设置在整个装置内的育苗托盘；主体下端设置有支撑腿，所述的支撑腿设置在整个装置的最下端。

育苗土依次从上往下由细土层、粗土层、砂石层、鹅卵石层组成。

本实用新型水稻育苗装置，通过使用，将细土层设置在育苗盘内，使得育苗完成需要移栽时，移动整个育苗盘避免对幼苗根系的损伤；同时将整个育苗土下端设置成鹅卵石层，更加利于幼苗根系延伸时氧气的吸收。

有效提高后期整个幼苗的生长效率。

申请人：澧县城头山苞耳米业开发有限责任公司
地址：415504 湖南省常德市澧县大堰垱镇熊家湾村三组
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：黄冠华
更多信息请下载全文后查看。

专利名称：一种水稻育秧装置专利类型：发明专利
发明人：强永亮,夏华
申请号：CN201610501722.4申请日：20160630
公开号：CN106171626A
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本发明公开了一种水稻育秧装置，包括水池、水泵、平流槽和育秧盘，其特征在于：所述的水池上设置有温度计、固定块，并在水池内设置有加热块，所述的水泵设置在水池的一侧，并将水池通过连接管与水泵连接，所述的平流槽两端均穿过固定块，并在平流槽的两端分别设置有分流管、汇流管，所述的平流槽上设置有承载槽。

本发明在平流槽上设置有多个承载槽，并在承载槽上设置有透气孔，在育秧盘上设置有育秧槽，并在育秧槽上设置有进气孔，将育秧槽设置在承载槽内，水泵将水池内具有一定温度的水输送至平流槽内，带有温度的水蒸气能够通过透气孔、进气孔进入到育秧槽内的土壤中，为水稻育秧提供了适宜的温度、湿度条件，提高了工效。

申请人：夏华
地址：241300 安徽省芜湖市南陵县籍山路46号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农业种植水稻培育装置专利类型：实用新型专利
发明人：关秋英
申请号：CN201922242988.3
申请日：20191216
公开号：CN211532026U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：一种农业种植水稻培育装置，包括固定框、放置架、育苗盘、限位块、紧固块、卡块，所述固定框下部连接水稻培育苗床架，所述固定框内部与放置架相适应，所述放置架连接固定框，所述放置架在固定框内滑动，所述放置架内端卡在固定框内，所述放置架内部与育苗盘相适应，所述育苗盘连接放置架，所述育苗盘嵌在放置架内，所述放置架两侧具有定位凸起，所述定位凸起设置在放置架上侧，所述定位凸起卡在育苗盘下部，所述放置架两侧具有限位凸起，所述限位凸起设置在放置架下侧，所述固定框两侧具有限位凸起槽，所述限位凸起槽与限位凸起相适应，所述限位凸起连接限位凸起槽。

申请人：关秋英
地址：161200 黑龙江省齐齐哈尔市富裕县富裕镇南二道街计生委家属楼2单元222室
国籍：CN
代理机构：哈尔滨市邦杰专利代理事务所(普通合伙)
代理人：白海军
更多信息请下载全文后查看。
