【CN305298324S】口面肌训练器械【专利】

口部肌肉训练器名词解释什么是口部肌肉训练器？口部肌肉训练器是一种专门设计用于锻炼口部肌肉的器械或设备。

它可以通过一系列的动作和练习来增强和改善口部肌肉的力量、灵活性和耐力。

口部肌肉训练器通常由柔软的材料制成，如硅胶或橡胶，以确保舒适性和安全性。

口部肌肉训练器的使用可以帮助人们改善咀嚼、吞咽和言语能力，同时也有助于促进口腔健康。

口部肌肉训练器的作用口部肌肉训练器的主要作用是加强和锻炼口腔周围的肌肉群。

口腔肌肉是人体中最重要的肌肉之一，它们参与了许多日常活动，如咀嚼食物、吞咽、言语和呼吸。

口部肌肉训练器可以帮助人们增强这些肌肉的力量和耐力，从而改善口腔功能和口腔健康。

口部肌肉训练器的使用可以产生以下几个方面的作用：1. 增强咀嚼能力口部肌肉训练器可以帮助人们增强咀嚼肌肉的力量和灵活性。

通过使用口部肌肉训练器进行咀嚼练习，可以加强咀嚼肌群的肌力，提高咀嚼效率，从而更好地消化食物和吸收营养。

2. 改善吞咽功能口部肌肉训练器可以帮助人们改善吞咽功能。

通过进行口部肌肉训练，可以加强吞咽肌肉的力量和协调性，提高吞咽的效率和顺畅度。

这对于那些有吞咽困难或吞咽功能障碍的人来说尤为重要。

3. 提升言语能力口部肌肉训练器可以帮助人们提升言语能力。

口腔肌肉在言语过程中起着重要的作用，特别是舌头、嘴唇和颌骨肌肉。

通过使用口部肌肉训练器进行言语训练，可以增强这些肌肉的力量和灵活性，提高发音准确性和清晰度。

4. 促进口腔健康口部肌肉训练器的使用还可以促进口腔健康。

口腔肌肉的强度和灵活性与口腔健康密切相关。

通过口部肌肉训练器的锻炼，可以增强口腔肌肉的血液循环和营养供应，提高口腔黏膜的弹性和抵抗力，减少口腔疾病的发生。

如何正确使用口部肌肉训练器？正确使用口部肌肉训练器对于取得良好的效果非常重要。

以下是一些正确使用口部肌肉训练器的注意事项：1. 选择合适的训练器口部肌肉训练器有不同的形状和材质，选择合适的训练器非常重要。

根据个人的口腔情况和训练目标，选择合适的训练器可以确保训练效果的最大化。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010191677.3(22)申请日 2020.03.18(71)申请人 汕头大学地址 515000 广东省汕头市金平区大学路243号(72)发明人 许青峰　辛蔚妮　唐震航　莫定强　吴淇冰　魏津钿　黄志均　周正扬　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 周增元　曹江(51)Int.Cl.G16H 20/30(2018.01)G16H 70/20(2018.01)G16H 40/67(2018.01)G16H 80/00(2018.01)(54)发明名称一种更高效的口面肌功能训练系统(57)摘要本发明实施例公开了一种更高效的口面肌功能训练系统，包括患者端设备、医生端设备和云端设备，所述云端设备包括用于存储数据的存储器，所述数据包括多个训练意义互不相同的口面肌功能训练标准化示教视频，和用于处理数据的处理器，其中根据存储在永久计算机可读介质中的计算机程序操作所述处理器使得所述云端设备能够根据所述医生端设备发出的指令向所述患者端设备发送指定的口面肌功能训练标准化示教视频。

本发明使得患者能够随时查看标准训练动作，并且训练计划执行情况、训练效果能够快捷反馈、医生能够快捷指导而使工作量更低、效率更高。

权利要求书1页 说明书4页 附图1页CN 111415721 A 2020.07.14C N 111415721A1.一种更高效的口面肌功能训练系统，其特征在于，包括患者端设备、医生端设备和云端设备，所述云端设备包括用于存储数据的存储器，所述数据包括多个训练意义互不相同的口面肌功能训练标准化示教视频，和用于处理数据的处理器，其中根据存储在永久计算机可读介质中的计算机程序操作所述处理器使得所述云端设备能够：根据所述医生端设备发出的指令向所述患者端设备发送指定的口面肌功能训练标准化示教视频。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720775983.5(22)申请日 2017.06.29(73)专利权人 陈勇地址 361000 福建省厦门市吕岭路1309号厦门市口腔医院正畸科(72)发明人 陈勇　(74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 张松亭　张迪(51)Int.Cl.A61F 5/56(2006.01)A61F 5/01(2006.01)(54)实用新型名称一种口腔肌肉功能训练矫正器(57)摘要一种口腔肌肉功能训练矫正器，包括垂直佩戴在口腔前庭沟的前庭盾、用于牵拉前庭盾的牵引装置以及连接所述前庭盾和牵引装置的牵引件；所述前庭盾设置于人体牙列与唇颊之间，包括一与口腔前庭相适配的弧形板，所述弧形板中部设置有用于避开口腔唇颊系带的凹槽；所述牵引件包括一设置在所述弧形板其弧形顶端的牵引件，所述牵引件与弧形板一体成型。

权利要求书1页 说明书3页 附图3页CN 207912822 U 2018.09.28C N 207912822U1.一种口腔肌肉功能训练矫正器，其特征在于：包括垂直佩戴在口腔前庭沟的前庭盾、用于牵拉前庭盾的牵引装置以及连接所述前庭盾和牵引装置的牵引件；所述前庭盾设置于人体牙列与唇颊之间，包括一与口腔前庭相适配的弧形板，所述弧形板中部设置有用于避开口腔唇颊系带的凹槽；所述牵引件设置在所述弧形板的弧形顶端，与弧形板一体成型。

2.根据权利要求1所述的一种口腔肌肉功能训练矫正器，其特征在于：所述凹槽数量为二，对称位于所述前庭盾中部的上下两侧。

3.根据权利要求2所述的一种口腔肌肉功能训练矫正器，其特征在于：所述弧形板为硅胶材料制作的弧形板，具有平滑的外边缘。

4.根据权利要求3所述的一种口腔肌肉功能训练矫正器，其特征在于：所述牵引装置包括一环形牵引带。

5.根据权利要求4所述的一种口腔肌肉功能训练矫正器，其特征在于：所述牵引件为牵引环，所述牵引环的直径可以满足单个手指或所述牵引装置通过。

专利名称：口面肌训练器
专利类型：实用新型专利
发明人：王猛
申请号：CN202020567217.1申请日：20200416
公开号：CN213047998U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型的一方面提供了一种口面肌训练器，它包括：主体，为C字形板状，其上沿长度方向形成有两个细长状穿孔；以及提拉组件，包括呈片状的底板以及两个提拉片，其中，所述两个提拉片自所述底板延伸形成，呈长条片状，并且与所述底板基本垂直，其中，所述两个提拉片分别从所述两个细长状穿孔穿过，并且所述两个提拉片靠远离所述底板的第一端形成有相互匹配的卡扣结构，用于将所述两个提拉片的第一端固定在一起，当所述口面肌训练器佩戴到位时，所述主体整体位于唇颊肌和牙颌之间，以阻断牙颌与唇颊部肌肉，所述两个提拉片伸出双唇，并且其延伸方向与紧闭双唇的边界对齐。

申请人：上海时代天使医疗器械有限公司
地址：200433 上海市杨浦区淞沪路333号501-503室
国籍：CN
代理机构：北京商专永信知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820028681.6(22)申请日 2018.01.09(73)专利权人 米姣平地址 519000 广东省珠海市香洲区梅华东路52号中山大学附属第五医院住院部大楼8楼耳鼻喉科(72)发明人 米姣平　黄昕华　樊韵平　(51)Int.Cl.A63B 23/03(2006.01)A61H 1/02(2006.01)(54)实用新型名称唇肌训练器(57)摘要本实用新型涉及唇肌训练器，包括弹性硅胶握唇器、帽型主壳、手柄支架和U型手柄，所述弹性硅胶握唇器为截头弧球体，所述帽型主壳大帽口朝外设置与所述弹性硅胶握唇器固定连接，所述手柄支架为设在所述帽型主壳的内腔并从所述大帽口延伸出来的末端倒圆角的圆柱体，所述U型手柄为嵌装在所述手柄支架上的弹性回复的U型柄。

本实用新型的唇肌训练器，通过弧球握唇器、帽型主壳及上端拱弧握鼻腔，贴合人嘴部外形轮廓，能进行更有针对性康复训练，弹性U型手柄，利于手助力训练，结构简单，成本低，功能强大，综合性价比高。

权利要求书1页 说明书2页 附图1页CN 207785784 U 2018.08.31C N 207785784U1.一种唇肌训练器，其特征在于，包括弹性硅胶握唇器、帽型主壳、手柄支架和U型手柄，所述弹性硅胶握唇器为截头弧球体，所述帽型主壳大帽口朝外设置与所述弹性硅胶握唇器固定连接，所述手柄支架为设在所述帽型主壳的内腔并从所述大帽口延伸出来的末端倒圆角的圆柱体，所述U型手柄为嵌装在所述手柄支架上的弹性回复的U型柄。

2.根据权利要求1所述的唇肌训练器，其特征在于，所述帽型主壳的上端设有握鼻腔，所述握鼻腔为配合人体鼻子的拱弧结构的容腔。

3.根据权利要求1所述的唇肌训练器，其特征在于，所述手柄支架设有嵌装所述U型手柄的手柄弹簧孔，所述手柄弹簧孔内安装有扭簧。

4.根据权利要求3所述的唇肌训练器，其特征在于，所述U型手柄包括手柄杆和握手柄，所述手柄杆卡装在所述手柄弹簧孔内的所述扭簧上，所述握手柄为光滑内圆弧的手握柄。

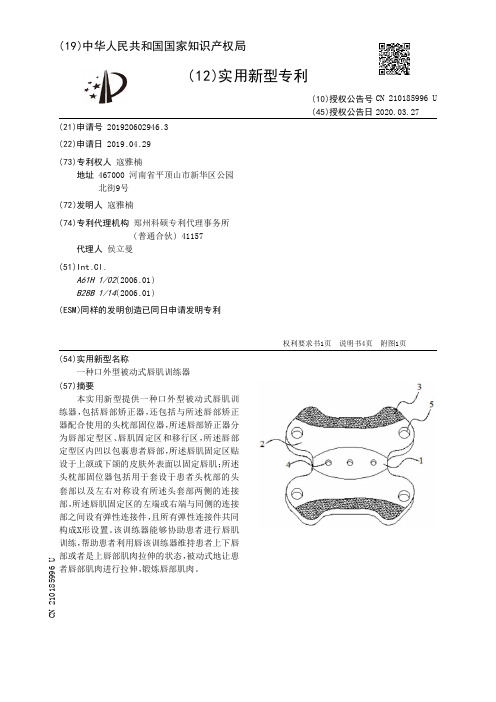

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920602946.3(22)申请日 2019.04.29(73)专利权人 寇雅楠地址 467000 河南省平顶山市新华区公园北街9号(72)发明人 寇雅楠　(74)专利代理机构 郑州科硕专利代理事务所(普通合伙) 41157代理人 侯立曼(51)Int.Cl.A61H 1/02(2006.01)B28B 1/14(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种口外型被动式唇肌训练器(57)摘要本实用新型提供一种口外型被动式唇肌训练器，包括唇部矫正器，还包括与所述唇部矫正器配合使用的头枕部固位器，所述唇部矫正器分为唇部定型区、唇肌固定区和移行区，所述唇部定型区内凹以包裹患者唇部，所述唇肌固定区贴设于上颌或下颌的皮肤外表面以固定唇肌；所述头枕部固位器包括用于套设于患者头枕部的头套部以及左右对称设有所述头套部两侧的连接部，所述唇肌固定区的左端或右端与同侧的连接部之间设有弹性连接件，且所有弹性连接件共同构成X形设置。

该训练器能够协助患者进行唇肌训练，帮助患者利用唇该训练器维持患者上下唇部或者是上唇部肌肉拉伸的状态，被动式地让患者唇部肌肉进行拉伸，锻炼唇部肌肉。

权利要求书1页 说明书4页 附图1页CN 210185996 U 2020.03.27C N 210185996U权　利　要　求　书1/1页CN 210185996 U1.一种口外型被动式唇肌训练器，包括唇部矫正器，其特征在于，还包括与所述唇部矫正器配合使用的头枕部固位器，所述唇部矫正器的主体为一曲面板，所述曲面板的左右两端均朝向曲面板的同一侧弯曲设计，所述曲面板分为以下三个区域：中部的唇部定型区、对称设于所述唇部定型区上下两侧的唇肌固定区、以及对称设于所述唇部定型区上下两侧且位于所述唇肌固定区外侧的移行区，所述唇部定型区是在患者进行主动式唇肌训练达到合适位置后取模制作而成且所述唇部定型区内凹以包裹患者唇部，所述唇肌固定区贴设于上颌或下颌的皮肤外表面以固定唇肌，所述唇肌固定区和移行区均关于患者唇部的中心线呈左右对称；所述头枕部固位器包括用于套设于患者头枕部的头套部以及左右对称设有所述头套部两侧的连接部；所述头套部为网套，所述连接部为布条，所述布条的头端和尾端共同固定于所述网套同一侧的上下边缘，且所述布条与网套的边缘之间构成一镂空区，所述镂空区对应患者耳部，且所述布条的中部位于患者耳部前方；位于左侧的布条的中部区域与所述唇肌固定区的左端之间通过弹性连接件相连接，位于右侧的布条的中部区域与所述唇肌固定区的右端之间通过所述弹性连接件相连接，且所有弹性连接件共同构成X形设置。

专利名称：一种新型唇肌训练器专利类型：实用新型专利
发明人：涂杰,梁栋
申请号：CN201920129956.X 申请日：20190125
公开号：CN209630100U
公开日：
20191115
专利内容由知识产权出版社提供
摘要：本实用新型公开一种新型唇肌训练器，包括拉带和弓面板两大部分；拉带从左至右设有形状呈铲形的密封唇铲、训练面板、扣套和球头。

弓面板与拉带可连接的一侧中央设有连接孔的拉柄。

弓面板的弓形与口腔的弓形相匹配，弓面板中线上下设有唇系带缺口。

弓面板位于拉柄的一侧下方设有唇刺，可对唇部的肌肉进行有效地训练，增强和拉伸唇部肌肉，减少吞咽时的过度活动。

密封唇铲是训练唇部休息时闭合，是在抿训练面板满意后使用。

球头是起到将拉带和弓面板连接的扭扣作用，使用时将球头从下向上穿过弓面板的拉柄孔，再向下穿过拉带上的心形扣套栓紧，起到固定连接作用。

本实用新型由两部分组成，可分开使用或联合使用，结构合理、安全、美观、实用。

申请人：乔斯生物(深圳)科技有限公司
地址：518118广东省深圳市坪山区龙田街道办事处竹坑社区格兰达装备产业园二期4楼E区国籍：CN
代理机构：东莞市说文知识产权代理事务所(普通合伙)
代理人：欧阳剑
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930162305.6
(22)申请日 2019.04.11
(30)优先权数据
2018-022640 2018.10.16 JP
2018-022641 2018.10.16 JP
2018-022642 2018.10.16 JP
2018-022643 2018.10.16 JP
(73)专利权人 株式会社MTG
地址 日本国爱知县名古屋市中村区本阵通
二丁目32番
(72)设计人 松下刚　
(74)专利代理机构 上海知义律师事务所 31304
代理人 夏宇
(51)LOC(12)Cl.
21-02
(54)使用外观设计的产品名称
面部肌肉锻炼器具设计1立体图1
图片或照片 28 幅 简要说明 1 页CN 305435078 S 2019.11.12
C N 305435078
S
设计1主视图
设计1后视图设计1右视图设计1俯视图
设计1立体图1
设计1立体图2
设计1A-A剖面图
设计2主视图
外观设计图片或照片1/4页
2 CN 305435078 S。

肌功能训练器辅助口面肌功能训练用于扁桃体腺样体手术后患儿对口呼吸和康复效果的影响宋佳凝;丁亚娟;郭雪艳;杨相笛;孔楠楠【期刊名称】《大医生》【年(卷),期】2024(9)7【摘要】目的探讨肌功能训练器辅助口面肌功能训练用于扁桃体腺样体手术后对患儿口呼吸和康复效果的影响,为临床提供参考。

方法回顾性分析2020年11月至2022年11月西安市儿童医院收治的84例接受扁桃体腺样体手术后的中重度阻塞性睡眠呼吸暂停(OSA)患儿的临床资料。

根据术后治疗方案不同分为对照组(40例)和研究组(44例)。

对照组患儿术后采用口面肌功能训练,研究组患儿术后采用肌功能训练器辅助口面肌功能训练。

比较两组患儿多导睡眠图(PSG)参数、儿童阻塞性睡眠呼吸暂停疾病特异性生活质量调查表(OSA-18)评分和X线头颅测量参数。

结果术后12个月,两组患儿最低血氧饱和度(LSaO2)水平高于术前,呼吸暂停指数(AI)、呼吸暂停低通气指数(AHI)水平均低于术前,且研究组LSaO2水平高于对照组,AI、AHI水平均低于对照组(均P<0.05)。

术后12个月,两组患儿OSA-18评分低于术前,且研究组低于对照组(P<0.05)。

术后12个月,两组患儿腭垂尖-中咽壁距(U-MPW)、后气道间隙(TB-TPPW)、软腭后-软腭后咽壁距(SPP-SPPW)和蝶鞍中心-鼻根点-下齿槽座点(SNB)角水平均高于术前,上齿槽座点-鼻根点-下齿槽座点(ANB)角水平低于术前,且研究组U-MPW、TB-TPPW、SPP-SPPW和SNB水平均高于对照组,ANB水平低于对照组(均P<0.05);两组患者后鼻嵴-咽顶点距(PNS-R)、蝶鞍中心-鼻根点-上齿槽座点(SNA)角水平均高于术前(均P<0.05),但两组间比较,差异均无统计学意义(均P>0.05)。

结论肌功能训练器辅助肌功能训练用于接受扁桃体腺样体手术的OSA患儿有助于提高术后康复效果,调节患儿口呼吸与上气道矢状结构,改善睡眠质量。
