阻抗谱介绍

交流阻抗谱
交流阻抗谱是一种用于描述材料或电化学系统的阻抗随频率变化而变化的谱图。

它通常由实部和虚部组成，实部表示对电流的阻碍程度，虚部表示由于电化学反应引起的相位差。

交流阻抗谱通常用于分析电化学体系中的电极界面和电解质界面的反应动力学过程。

通过测量电流和电压之间的相位差和幅度，可以获得材料或电化学系统在不同频率下的电极过程和界面反应的信息。

交流阻抗谱的形状和特征可以提供有关材料或电化学系统的信息，比如材料的电导率、电容特性、界面电极反应速率等。

通过分析交流阻抗谱可以获得材料的电化学特性，从而应用于电池、燃料电池、传感器等领域的研究和开发中。

交流阻抗谱通常以Bode图或Nyquist图的形式呈现，其中Bode图以频率为横轴，以幅度和相位为纵轴；Nyquist 图以实部为横轴，虚部为纵轴。

通过分析这些图像，可以得到关于材料或系统的详细信息。

EIS 交流阻抗谱交流阻抗谱交流阻抗谱（EIS ）是一种强大的工具，可以在很宽的频率范围内得到测试样品的阻抗特性谱。

这是通过在样品上施加具有特定频率范围的正弦AC 电压激励信号并测量产生的电流响应来完成。

该响应电流也是正弦信号，但由于响应时间延迟，其相位和施加的电压相位有差别（图1）。

图1： 交流电压和电流幅度和相位根据交流电压的幅度，电流幅度和相位角，可以计算出阻抗，导纳，电容，介电常数等参数以及他们的实部和虚部，从而得到在不同频率下的各种曲线图形。

交流阻抗可以理解为一个复函数，具有实部和虚部。

对于纯电阻，相应的阻抗是实数（虚部以及相角为零）。

对于纯电容或纯电感，阻抗的实部（Z'）为零，相角为-90°或+ 90°。

通常，诸如质量传递，电极和电解质之间的电荷转移等过程的阻抗具有和频率相关的实部和虚部，并且可以通过它们的来判断化学过程的行为。

EIS 交流阻抗谱测试对一个测试体系施加一个固定频率的小幅正弦电压激励信号（例如10mV ），测量未知体系的电流响应值，从而计算出在该频率下的阻抗值。

改变不同的频率，就会得到一系列的数据点集，从而得到交流阻抗谱图。

图2表示了EIS 的测试过程。

EIS 谱图包含了丰富的关于测试体系的信息。

Z ω =E(ω)I(ω)E(ω)=随频率变化的输入电压值 I(ω) =随频率变化的输出电流值 ω=2πf 角频率图2：EIS 测试示意图由于施加的电压信号的幅度很小，使得交流阻抗测试对研究的系统没有破坏性，并且交流阻抗还可以进行原位测试并获得丰富的息，所以EIS 方法已经广泛的应用于储能元件，金属腐蚀，电极表面的吸附与解析，电化学合成，催化剂动态，传感器等领域。

进行EIS测试时，严格来讲，需要满足以下三个条件，这样才能保证交流阻抗的结果的可靠性。

1．因果关系：当用一个正弦波的电压信号对测试体系进行扰动时，测试体系只对施加的扰动信号有响应。

2. 线性条件：施加扰动信号和响应信号在一个线性范围内，这就要求扰动信号足够小时，才能保证线性响应。

eis电化学阻抗谱电化学阻抗谱(EIS)作为一种电化学测试技术，被广泛应用于质量检测、材料表征、材料性能评估及传感器研究等领域。

它结合电化学测量原理，提供精确、可靠的测量结果，是分析电化学系统的一种重要的手段。

EIS通常用于测量电池的性能，以及对表面活性剂、药物、还原性和氧化性材料的性能评估。

由于它可以检测电池的内部结构以及活性组分之间的相互作用，因此EIS也可以用于探索和研究复合材料的机械性能，从而更有效地评估材料性能。

EIS分为两个主要部分：电化学阻抗和直接电化学测量。

它之所以被称为阻抗谱，是因为它允许测量频率和电压的变化，从而允许获得从静态反应到动力学的详细信息。

电化学阻抗反映了直流电化学传导过程的能量消耗情况，而直流电化学测量则是关于活性物质及电极表面反应的信息。

EIS测量方法主要包括六个步骤。

首先，样品被接入电阻抗仪，并设定频率范围，将其设定为多定值电流模式，并可选择幅值大小和持续时间。

然后，电阻抗仪将产生多种频率的交流信号，经过样品随后回流的电容量，电阻和电感，最终根据这些参数形成的参数矩阵和熔锥平面图，来衡量样品的电化学行为，包括延时、电阻度和极化率等因素。

最后，得到的结果可用于反映样品的电化学性能，以及电化学反应过程中的细节。

电化学阻抗谱测试显示，当频率范围比较宽的情况下，可以更有效地反映样品的电化学特性，从而更有效地探索和评估电化学系统的组成。

在具体的测试应用中，电化学阻抗谱测试可以提供有效的信息，有助于了解样品的电化学行为，更好地控制电池的质量和性能，提高传感系统的准确性，并用于研究特定电化学反应机制等。

因此，EIS测试是一种重要的分析工具，已被广泛应用于各种电化学技术的研究、测试和分析。

它结合了电化学测量的原理，可以有效地检测电池的内部结构，以及活性组分之间的相互作用，更有效地探索和评估材料性能。

由此可见，电化学阻抗谱是一种重要的电化学测试，可用于分析电池及其他电化学系统，提供精确可靠的测量结果。

eis阻抗谱摘要：一、引言二、eis 阻抗谱的基本概念1.电化学阻抗谱（EIS）2.eis 阻抗谱的原理三、eis 阻抗谱的应用领域1.电化学反应研究2.电极过程动力学研究3.电化学传感器4.锂电池研究四、eis 阻抗谱的实验方法1.频率范围的选择2.测量电极和参比电极的放置3.阻抗谱的解析五、eis 阻抗谱的局限性和发展趋势1.数据处理和解析的复杂性2.实验条件的敏感性3.新技术的发展正文：一、引言电化学阻抗谱（EIS）是一种广泛应用于电化学领域的分析技术，能够提供电极系统对电流响应的详细信息。

eis 阻抗谱作为EIS 的一种，具有很高的研究价值。

本文将介绍eis 阻抗谱的基本概念、应用领域、实验方法及其局限性和发展趋势。

二、eis 阻抗谱的基本概念1.电化学阻抗谱（EIS）：电化学阻抗谱是一种描述电化学反应过程中电极系统的阻抗变化的实验技术。

2.eis 阻抗谱的原理：通过施加不同频率的正弦交流电压，测量电极系统的阻抗随频率的变化，从而获得电极过程的动力学信息。

三、eis 阻抗谱的应用领域1.电化学反应研究：eis 阻抗谱可以用于研究电化学反应的速率常数、电子转移数等动力学参数。

2.电极过程动力学研究：通过分析eis 阻抗谱，可以了解电极过程的动力学机制，如电极反应的活化能等。

3.电化学传感器：eis 阻抗谱可用于评估电化学传感器的性能，如灵敏度、选择性等。

4.锂电池研究：eis 阻抗谱在锂电池研究中的应用主要包括评估电极材料的性能、研究电池的充放电机制等。

四、eis 阻抗谱的实验方法1.频率范围的选择：根据所需研究的电极过程，选择合适的频率范围，一般为几赫兹至几千赫兹。

2.测量电极和参比电极的放置：通常采用三电极体系，包括工作电极、参比电极和对电极。

3.阻抗谱的解析：通过分析实部和虚部的阻抗值，获得电极过程的动力学信息。

五、eis 阻抗谱的局限性和发展趋势1.数据处理和解析的复杂性：eis 阻抗谱的数据处理和解析需要一定的电化学知识，对实验人员的要求较高。

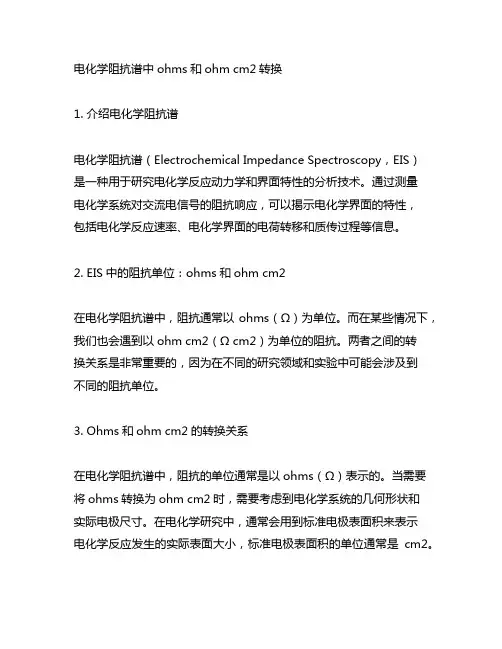

电化学阻抗谱中ohms和ohm cm2转换1. 介绍电化学阻抗谱电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种用于研究电化学反应动力学和界面特性的分析技术。

通过测量电化学系统对交流电信号的阻抗响应，可以揭示电化学界面的特性，包括电化学反应速率、电化学界面的电荷转移和质传过程等信息。

2. EIS中的阻抗单位：ohms和ohm cm2在电化学阻抗谱中，阻抗通常以ohms（Ω）为单位。

而在某些情况下，我们也会遇到以ohm cm2（Ω cm2）为单位的阻抗。

两者之间的转换关系是非常重要的，因为在不同的研究领域和实验中可能会涉及到不同的阻抗单位。

3. Ohms和ohm cm2的转换关系在电化学阻抗谱中，阻抗的单位通常是以ohms（Ω）表示的。

当需要将ohms转换为ohm cm2时，需要考虑到电化学系统的几何形状和实际电极尺寸。

在电化学研究中，通常会用到标准电极表面积来表示电化学反应发生的实际表面大小，标准电极表面积的单位通常是cm2。

要将ohms转换为ohm cm2，可以使用以下公式：R (ohm cm2) = R (ohm s) × A其中，R代表阻抗，A代表标准电极表面积。

通过这个公式，可以将ohms转换为ohm cm2，以更准确地表示电化学系统的阻抗特性。

4. 实际案例分析举例来说，如果一个电化学系统的阻抗为1000 ohms，而标准电极表面积为0.1 cm2，那么将其转换为ohm cm2的计算如下：R (ohm cm2) = 1000 ohms × 0.1 cm2 = 100 ohm cm2通过这个简单的例子，可以清楚地看到ohms和ohm cm2之间的转换关系，以及在实际应用中的重要性。

5. 结语在电化学研究中，对于阻抗谱中的ohms和ohm cm2的转换，需要考虑到电化学系统的结构和实际表面积，并使用适当的转换公式进行计算。

电化学阻抗谱介绍
电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种用于研究电化学体系的分析技术。

它通过在电化学系统中施加交流信号并测量响应来获得样品的电化学特性信息。

电化学阻抗谱广泛应用于电化学领域，如电化学腐蚀、电化学储能、电解水、传感器等。

电化学阻抗谱通过在一定频率范围内扫描交流信号的大小和相位来测量电化学系统的阻抗。

在频率域内，电化学阻抗谱通常以复数形式表示，其中包括实部（电阻）和虚部（电抗）。

实部表示系统的电导，虚部表示系统的电容或电感。

电化学阻抗谱可以绘制成Bode图（频率对数坐标图）或Nyquist图（虚部对实部的图）。

通过分析电化学阻抗谱，可以获得许多电化学参数和信息，如电解质电阻、电荷传输电阻、电荷转移过程的速率常数、电极界面的双电层容量等。

这些参数对于了解电化学反应机制、界面特性以及材料性能具有重要意义。

电化学阻抗谱的实验操作相对简单，可以使用专用的电化学阻抗谱仪或多用途电化学工作站进行测量。

对于复杂的系统，可能需要进行数据拟合和模型分析来解释阻抗谱的特征和提取相关参数。

总之，电化学阻抗谱是一种重要的电化学分析技术，可提供关于电化学体系的电化学特性和界面特性的详细信息。

它在材料研究、电化学工程和能源领域中具有广泛的应用。

电化学阻抗谱的优缺点全文共四篇示例，供读者参考第一篇示例：电化学阻抗谱（EIS）是一种非常有效的电化学技术，用来研究电极和电解质界面的电荷传输和质量传递。

通过在一定频率范围内应用交流电压或电流，并测量电流响应，可以获得电化学阻抗谱。

这种方法在材料科学、电化学工程和能源存储方面得到了广泛应用。

电化学阻抗谱的优点包括：1. 非破坏性测试：EIS只需要在待测系统中引入微小的交流电信号，因此不会对系统造成破坏，能够在实验室或现场快速进行测试。

2. 宽频率范围：EIS技术可以在很宽的频率范围内获得有效数据，从低频到高频都能提供对系统的全面了解。

这使得EIS成为研究电化学反应的理想工具。

3. 高精度：由于EIS对系统的响应进行精确测量，并且可通过拟合得到具有物理意义的参数，因此具有很高的精度和可靠性。

4. 可实时监测变化：EIS可以实时监测系统的变化，包括电极表面的化学变化、离子传输速率的增减等。

电化学阻抗谱也存在一些缺点：1. 实验条件要求严格：EIS需要较为严格的实验条件，如保持温度恒定、消除外界干扰等，以确保实验数据的准确性，这增加了实验的难度和成本。

2. 数据分析复杂：EIS所获得的数据需要经过复杂的数学处理和分析，例如拟合、模拟等，对研究人员的专业水平要求较高。

3. 仪器设备价格昂贵：EIS所需的仪器设备价格较高，对于一些研究实验室或个人研究者来说，可能难以承受。

4. 样品要求严格：EIS对待测样品的要求也比较严格，需要样品具有特定的尺寸、表面处理等条件，这限制了EIS的应用范围。

第二篇示例：首先来说说EIS的优点。

EIS具有高灵敏度和分辨率，可以检测到微弱的电化学响应信号。

这使得EIS在研究电极界面的微观过程和表面反应机制时非常有用。

EIS可以提供丰富的信息，如电荷传输过程、界面反应动力学、电解质传输特性等。

通过分析EIS谱图，可以深入了解电化学系统的性质。

EIS还具有非破坏性和实时监测的优点，可以在不破坏样品的情况下对其进行表征。

电化学阻抗谱(eis)等(极化电阻、腐蚀速率
电化学阻抗谱（Electrochemical Impedance Spectroscopy, EIS）是一种用于研究电化学系统性能的测试方法。

通过在系统上施加一个小振幅的正弦波电压信号，并测量相应的电流响应，可以获得系统的阻抗谱。

以下是关于电化学阻抗谱（EIS）以及如何利用它来分析极化电阻和腐蚀速率的详细介绍：
1.电化学阻抗谱（EIS）：
电化学阻抗谱是一种通过测量系统的阻抗随频率变化的关系来研究电化学系统性能的方法。

在测试中，通常会施加一个小的正弦波电压信号，并测量相应的电流响应。

通过分析电压和电流之间的关系，可以获得系统的阻抗谱。

2.从EIS分析极化电阻：
极化电阻是指电化学系统中由于电极上的电流分布不均匀而产生的电阻。

通过分析EIS的高频区域，可以得到与电荷转移过程相关的阻抗信息，从而计算出极化电阻的值。

3.从EIS分析腐蚀速率：
腐蚀速率是指材料在腐蚀介质中发生腐蚀的速度。

通过EIS测试，并结合等效电路模型，可以估算出材料的腐蚀速率。

通常，低频区域的阻抗与腐蚀过程相关，因此可以用来评估材料的腐蚀速率。

在电化学系统中，极化电阻和腐蚀速率是两个非常重要的参数。

极化电阻可以用来描述电化学系统的性能，而腐蚀速率则可以用来评估材料在特定环境中的耐蚀性。

通过EIS测试并结合适当的分析方法，可以获得这些参数，为系统的优化和材料的保护提供依据。

电化学阻抗谱(eis)和电化学噪声(en)技术的基本概念。

电化学阻抗谱(EIS)和电化学噪声(EN)是两种电化学测试技术，用于研究电化学系统的性质和行为。

以下是它们的基本概念：
1. 电化学阻抗谱(EIS)：
电化学阻抗谱是一种频率响应测试方法，用于测量电化学系统中电流和电压之间的阻抗。

它是通过在系统中施加一个小的交流电信号，然后测量响应的电流和电压的变化来实现的。

通过改变频率，可以获得不同频率下的电化学系统的阻抗谱。

电化学阻抗谱提供了关于电极、电解质和界面的信息，例如电化学反应的速率、电荷传递过程和界面的特性等。

2. 电化学噪声(EN)：
电化学噪声是一种测量电化学系统中随机电流或电势信号的技术。

这些信号通常在微秒到毫秒的时间范围内存在，并代表了系统中的随机变化。

电化学噪声的产生源于电化学反应中的随机事件，例如电子转移、扩散和吸附等。

通过对电化学噪声进行分析，可以获得与电化学系统的性质相关的信息，例如反应速率、电荷传递机制和界面的特性等。

总结来说，电化学阻抗谱和电化学噪声是两种用于研究电化学系统性质和行为的测试技术。

电化学阻抗谱通过测量电流和电压之间的阻抗来获得信息，而电化学噪声则通过测量随机电流或电势信号来获得相关信息。

电化学阻抗谱的应用电化学阻抗谱，简称EIS，是一种广泛应用于材料、表面处理、能源、生命科学等领域的非破坏性测试技术。

它通过对电化学系统中交变信号的响应，研究电荷传输和质量传递过程，提供反应机理和技术处理控制的重要信息。

应用1.材料研究：EIS是一种研究材料电性特性的非破坏性技术，可以测试材料的阻抗、电导率等电学参数。

它可以用于研究陶瓷、半导体、聚合物等各种材料的电化学性质、耐腐蚀性、能量储存能力、充电和放电特性等。

2.表面处理：EIS可以测量电化学系统中电极表面的阻抗，进而分析电化学反应的速率、模式和起始过程等，可以为表面处理和镀膜等工艺提供反馈信息。

在铝合金、不锈钢等材料的腐蚀保护领域，EIS可以实时监测保护膜的稳定性和耐久性，为保护膜的优化提供重要数据。

3.能源领域：EIS可以测试电池、超级电容器等能量储存设备的电化学性质，包括电阻、电容、电导率等参数。

在太阳能电池、燃料电池等领域，EIS可以用来评估器件的转换效率、稳定性和可靠性等。

4.生命科学：EIS可以用来研究生物体内离子传输和电化学反应，为生物电化学、生物传感和药物筛选等领域提供支持。

例如，EIS可以检测血清和细胞培养中的蛋白质浓度、细胞膜电势和离子通道等信息，可以用来研究肿瘤细胞的生长、代谢和死亡。

优势1.非破坏性：EIS测试是一种非侵入性的分析方法，不会对被测试样品造成永久性损害，适宜于测试复杂而脆弱的材料和生物样品。

2.高精度：EIS测试对电极与测试药液的选取、外界干扰的处理等有一定的要求，但是在合适的测试条件下，EIS能够提供高度准确的测试结果，检测范围广。

3.费用低廉：EIS测试仪器相对简单，可用常规的电化学工作站等设备进行测试。

测试成本较低，是一种经济实用的测试方法。

4.原位测试：EIS测试可以直接在待测物表面进行，可以得到更真实、更全面的材料和反应信息。

它可以实时监测电极表面的化学反应、电荷传输和电势变化等。

5.多功能性：EIS测试是一种可定量测量电学参数的分析方法，可以利用不同的测量频率，分析物性能的多个方面。

电化学阻抗谱电化学阻抗谱是一种测量非质子性电解质中离子的电动势变化的工具，是研究电解质结构的重要方法。

它的发展历史可以追溯到19世纪后期，此后，电化学阻抗谱技术发展迅速，已经成为当前众多研究领域中常用的实验测量技术。

本文将从电化学阻抗谱的测量原理及其对电解质结构的研究应用等方面进行综述，以期为电化学阻抗谱的应用探索提供一定的参考。

1、电化学阻抗谱测量原理电化学阻抗谱是基于电容电阻桥原理的一种实验技术，它可以测量非质子性电解质系统中电荷载流及其阻抗分布情况，主要是以电位扫描(Polarization Measurement)方式进行测量。

该技术的实际运行原理是：当电位发生变化时，根据Nernst-Planck方程，电荷载流运行时会受到消耗势的影响，从而形成电荷载流的阻抗。

因此，当同一个电解质系统在不同的电位变量下，它的阻抗的变化特性也会发生变化，进而反映出电解质系统的结构特征。

2、电化学阻抗谱对电解质结构研究的应用电化学阻抗谱在研究电解质结构方面具有重要的应用价值，它可以有效的反映电解质系统内电荷载流及其阻抗分布特征，从而揭示出电解质系统内部结构特征及其变化规律，为对电解质进行有效控制及其应用研究提供了重要参考，在电解质学研究领域有着极其广泛的应用价值。

以电解质电场分布研究为例，由于电场分布受到电解质系统结构的影响，因此，电化学阻抗谱可以作为分析电场分布的重要依据。

它可以识别出离子的电场分布和储存情况，并对离子的浓度和运动规律等有效控制，有助于我们更好的理解电解质系统内部结构。

此外，电化学阻抗谱还可以实现对各种电解质系统的结构分析，测量掉落和析出电解质物质溶解度的变化规律，检测离子的缓冲性能等。

因此，对于常用电解质系统的机理研究，电化学阻抗谱具有重要的实验技术价值。

3、结论电化学阻抗谱是一种实验测量技术，它可以测量非质子性电解质系统中电荷载流及其阻抗分布情况，可以有效的反映电解质系统内部结构特征，为对电解质进行有效控制及其应用研究提供了重要参考，在电解质学研究领域有着极其广泛的应用价值。

生物阻抗谱
生物阻抗谱（Bioimpedance Spectroscopy，BIS）是一种利用宽频交变电场研究生物组织被动电学行为的谱学技术。

它主要关注的是生物组织或器官随着激励频率的改变，其介电特性（电导率和介电常数）的变化情况。

通过测量和分析这些变化，我们可以获取关于生物组织内部结构和功能状态的信息。

BIS技术在医学领域具有广泛的应用价值。

例如，通过选取不同的被测组织，BIS可以为一些没有高效治疗方法的疾病提供预防措施，或尽早做出合理的治疗方案，将疾病的危害程度降至最低。

此外，BIS测量还能够为生物电磁功能成像技术的研究与应用提供理论依据和基础数据。

除了医学领域，BIS还在其他领域发挥着重要作用。

例如，在呼吸监测方面，有研究表明胸部和腹部组织电阻抗变化与胸腔和腹腔容积变化之间存在一定的对应关系。

因此，通过测量呼吸过程中胸部和腹部的电阻抗变化，我们可以监测呼吸频率和呼吸波形，从而为呼吸系统疾病的诊断和康复提供有用的信息。

总之，生物阻抗谱是一种重要的生物电学测量方法，它在医学、生理学、生物工程等领域具有广泛的应用前景。

随着技术的不断发展和完善，BIS将在未来发挥更大的作用，为人们的健康和生活带来更多的福祉。

阻抗谱drt阻抗谱（Impedance Spectroscopy，简称IS）是一种通过测量材料或系统在不同频率下的电阻和电抗变化来研究材料或系统电学行为的测试技术。

这种测试技术广泛应用于从材料科学到电化学等领域的研究与探索中，它能够提供详细的电学信息，帮助我们了解材料或系统的性质及其与其他物理、化学或生物相关性。

阻抗谱测试通常使用交流电源的电压激发被测物体，然后测量其响应电流。

从这个电压-电流曲线上可以获取到复数形式的阻抗谱，其中包括实部电阻(R)和虚部电抗(X)。

实部电阻代表材料或系统的电阻性质，而虚部电抗则代表电容性或电感性质。

阻抗谱通常以对数坐标绘制，可以得到一个曲线图，称为Nyquist图或者Bode图。

阻抗谱分析可以提供各种有用的信息，比如材料的电导率、电容性质、电极界面特性、介质特性，以及电化学体系中的化学反应动力学信息等。

通过对阻抗谱的进一步分析，我们可以获得更多关于材料或系统的信息，包括界面层电阻、扩散限制、表面吸附、分离层效应等。

因此，阻抗谱已被广泛应用于材料科学、固体电池、电化学储能、光伏材料、薄膜生长、生物传感器等领域的研究中。

阻抗谱测试的优势在于其非破坏性、无需花费太多时间和资源的特点。

一份完整的阻抗谱测试通常只需要几分钟到几小时的时间，可以提供丰富的信息。

此外，阻抗谱测试还可用于实时监测材料或系统在不同条件下的电学变化，比如温度变化、电压偏置变化等。

这使得阻抗谱测试成为一种高效、精确、可靠的材料或系统电特性测试方法。

虽然阻抗谱测试在理论和实践中得到了广泛的应用，但也存在一些挑战和限制。

首先，阻抗谱测试的结果具有很强的复杂性，需要进行合理的数据处理和分析才能得到有意义的结论。

其次，阻抗谱测试需要在一定的频率范围内进行，而频率范围的选择可能会对结果产生影响。

此外，阻抗谱测试的结果可能还会受到环境条件的影响，比如温度、湿度等。

总结来说，阻抗谱是一种重要的电学测试技术，可以用于研究材料的电学行为以及与其他物理、化学或生物相关性。

一、基本知识1. 概念电化学阻抗谱(Electrochemical Impedance Spectroscopy，简写为 EIS)又叫交流阻抗谱，在电化学工作站测试中叫做交流阻抗(AC Impedance)。

阻抗测量原本是电学中研究线性电路网络频率响应特性的一种方法，引用到研究电极过程，成了电化学研究中的一种实验方法，在三电极系统下，测量工作电极的阻抗。

常见的电化学阻抗谱有两种：一种叫做奈奎斯特图（Nyquist plot），一种叫作波特图（Bode plot）；还有一种相位图；奈奎斯特图和波特图：是论文中经常出现的图；相位图：在电化学测试过程中会出现，类似电极反应过程中阻抗变化图，常用于分析等效电路的构成，判断阻抗、电容等元件。

2. 基本理论当电极系统受到一个正弦波形电压(电流)的交流讯号的扰动时，会产生一个相应的电流(电压)响应讯号，由这些讯号可以得到电极的阻抗或导纳。

一系列频率的正弦波讯号产生的阻抗频谱，称为电化学阻抗谱。

注释：将电化学系统抽象作一个电路模型，这个等效电路就是由电阻（R）、电感（L）、电容（C）等基本元件按照串联或并联等不同方式组合而成，利用EIS可以测定等效电路的构成以及各个元件的大小，利用这些元件的电化学含义，来分析电化学系统的构成和电极反应过程的性质等。

3. 等效电路等效电路图示例：等效电路元件符合——名称——导纳——电阻R ——电阻—— 1/R —— RC ——电容—— jwC —— 1/jwC L ——电感—— 1/jwL —— jwLW ——无限扩散阻抗——Y_{o}\sqrt{(jw)} —— 1/Y_{o}\sqrt{(jw)}O ——有限扩散阻抗——Y_{o}\sqrt{(jw)}Coth(B\sqrt{(jw)}) ——Tanh(B\sqrt{(jw)})/Y_{o}\sqrt{(jw)}Q ——常相角元件—— Y_{o}(jw)^{a} ——1/Y_{o}(jw)^{a}物理参数溶液电阻 (R_{s}) ：工作电极和对电极之间的电解质之间的阻抗；电荷转移电阻 (R_{ct}) ：电化学反应动力学控制；双电层电容 (C_{dl}) ：工作电极于电解质之间电容；极化电阻 (R_{p}) ：当电位远离开路电位时，导致电极表面电流产生，电流受到反应动力学和反应物扩散的控制；扩散阻抗 (Z_{w}) ：反应物从溶液本体扩散到电极反应界面的阻抗；界面电容 (C) ：通常每一个界面之间都会存在一个电容；常相角元件（CPE） (Q) 、无限扩散阻抗 (W)、有限扩散阻抗 (O)、电感 (L) 等...PS：R_{p}\approx R_{ct}+Z_{w} ，但 R_{p}\ne R_{ct}+Z_{w} ；极化电阻通过极化曲线也可以得到（腐蚀电位出切线的斜率）。

eis电化学阻抗谱高频区1.引言电化学阻抗谱（E IS）是一种非常有用的电化学测试技术，用于研究电极表面的电化学特性。

E IS可以通过测量电极界面对交流电信号的响应来获取电化学信息。

在电化学阻抗谱中，高频区域的数据对于研究电极界面的电荷转移过程和电极反应动力学非常重要。

本文将介绍e is电化学阻抗谱的高频区域以及其在电化学研究中的应用。

2. ei s电化学阻抗谱2.1什么是e i s电化学阻抗谱？e i s电化学阻抗谱是一种用于研究电化学反应的技术，通过在电化学系统中施加交变电压或电流，并测量系统对这些信号的响应来获取电化学信息。

阻抗谱通常以频率为横坐标，阻抗模和相位角为纵坐标绘制。

在e i s电化学阻抗谱中，高频区域通常指频率大于1kH z的范围。

2.2e i s电化学阻抗谱高频区的特点高频区的ei s电化学阻抗谱通常具有以下特点：-阻抗值较小：高频区的阻抗值通常远小于低频区，这是因为在高频下，电极界面的电荷转移过程更容易发生，电阻对传输的抑制作用较小。

-相位角接近零：高频区的相位角通常接近于零或负值，这是因为在高频下，电极界面的电荷转移速率更快，相位差较小。

3. ei s电化学阻抗谱高频区的应用3.1电极界面活性表面积的测量电极界面活性表面积是电极上可利用于电化学反应的有效表面积。

在高频区，电荷转移速率较快，电荷在电极上的分布更均匀，因此可以通过测量高频区的阻抗值来估计电极界面的活性表面积。

3.2电极反应动力学的研究高频区的ei s电化学阻抗谱提供了研究电极反应动力学的重要信息。

通过分析高频区的阻抗模和相位角，可以获取电极界面的电荷转移速率、电极反应的速率常数等参数，从而揭示电化学反应的机理和动力学过程。

3.3电化学储能器件性能的评估在电化学储能器件如超级电容器（Su pe rc a pa ci to r）或锂离子电池中，高频区的ei s电化学阻抗谱可以用于评估器件的性能。

例如，通过测量高频区的阻抗值和相位角，可以了解电化学储能器件的电荷传输速率和界面电阻等参数，进而评估其储能性能和电化学稳定性。

尼奎斯特阻抗谱
尼奎斯特阻抗谱（Nyquist impedance spectrum）是一种用于分析电路中的元件或系统在不同频率下的阻抗特性的方法。

它主要用于研究具有复阻抗的电路，如电感和电容等。

尼奎斯特阻抗谱通过绘制实部与虚部的频率关系图，可以直观地反映电路元件或系统在不同频率下的阻抗特性。

尼奎斯特阻抗谱的基本原理来源于尼奎斯特定理（Nyquist theorem）。

尼奎斯特定理指出，在理想环境下（无噪声），信道的极限数据速率为R，则R与信道带宽W的关系式为：R = W * log2(N)，其中N为码元种类数。

在实际应用中，尼奎斯特阻抗谱可以帮助工程师设计、分析和高频电路、通信系统、射频电路等。

通过研究尼奎斯特阻抗谱，可以更好地了解电路元件在不同频率下的性能，从而优化电路设计和系统性能。

总之，尼奎斯特阻抗谱是一种有用的高频电路分析工具，它基于尼奎斯特定理，可以帮助工程师研究电路元件或系统在不同频率下的阻抗特性。
