史上最详细的螺丝牙型分类图文解说

最全的螺纹标示详解
一起涨姿势～
1
玻璃瓶盖螺纹
特征代号：A；
名称：玻璃瓶盖螺纹；
牙型：内螺纹牙型角35°，外螺纹牙型角50°，锥度为0；标记示例：A99
2
API BCSG
特征代号：A；
名称：美国石油学会套管偏梯形螺纹（API BCSG）；
牙型：牙侧角3°/10°，锥度1:3；
标记示例：4 1/2 N stg A
3
爱克母螺纹
特征代号：Acme；
名称：爱克母螺纹；
牙型：牙型角29°，锥度为0；
标记示例1 3/4-Acme-2G
4
美国石油学会管线管螺纹
特征代号：API LP；
名称：美国石油学会管线管螺纹；牙型：牙型角60°，锥度1:16；标记示例：2 API LP
5
锯齿螺纹
特征代号：B；
名称：锯齿螺纹；
牙型：牙侧角3°/30°，锥度为0；标记示例：B 40×7-6c
6
美国一般用途密封管螺纹
特征代号：Br；
名称：美国一般用途密封管螺纹；牙型：牙侧角60°，锥度1:16；标记示例：Br 1/4″
7
惠氏细牙螺纹
特征代号：B.S.F.；
名称：惠氏细牙螺纹；
牙型：牙型角55°，锥度为0；标记示例：1/2 in.-16 B.S.F.
8
惠氏螺纹
特征代号：G；
名称：惠氏螺纹；
牙型：牙型角55°，锥度为0；标记示例：G 22。

螺丝牙型分类图解电镀产品种类■基本头型■基本槽型精密机械牙小螺丝*种类1.精密小螺丝( 1.4 <= d <2.6 )2.特殊极微小螺丝( d < 1.4 ) .*头型*螺丝公差1. 精密小螺丝( 1.4 <= d <2.6 )2. 特殊极微小螺丝 ( d < 1.4 )精密自攻牙小螺丝1. S Type2.B Type3.P Type4. Power-Lock5. PS Type ( Different From P Type )B 型螺丝特点：标准三角牙螺丝，是最符合常规铁板或塑胶锁附的螺丝。

*图形*螺纹公差*配合孔径（材质－钢）1.9 1.02.15 2.152.65特点：一般可塑性塑胶专用自攻锁紧螺丝，锁进速度快，反复使用性好，不引起塑胶的烧附，破裂以及锁入口的破损。

*图形*螺纹公差*标准螺纹底孔径( 材质-ABS. PP )S 型螺丝特点：具有优异的薄铁板锁附功能，加强锁附点之渗入，使锁附物体不因振动而松懈，其外径比同公称直径之机械牙螺丝大，不可锁入螺帽，但退出後可锁入机械螺丝。

*图形*螺纹公差*配合孔径（材质－钢）机械螺丝成型规格表各种螺丝代号及其图片P是指头型是PAN头;A是指尖尾牙,B是指铁钢牙，即PA元头尖嘴钢牙,PB元头平嘴钢牙。

自攻类:◆圆头自攻螺丝PA◆圆头平尾自攻螺丝PB◆圆头割尾自攻螺丝PT◆圆头带介自攻螺丝PWA◆圆头带介平尾自攻PWB◆圆头带介割尾自攻PWT◆沉头自攻螺丝KA◆沉头平尾自攻螺丝KB◆沉头割尾自攻螺丝KT◆半沉头自攻螺丝OA◆大头自攻螺丝BA◆大头平尾自攻螺丝BB◆大扁头自攻螺丝TA◆大扁头平尾自攻螺丝TB ◆大扁头割尾自攻螺丝TT ◆薄头自攻螺丝CA◆薄头平尾自攻螺丝CB ◆杯头内六角自攻HA◆干壁钉/墙板钉/纤维钉机丝类:::◆圆头机牙螺丝PM◆圆头带介机牙螺丝PWM ◆大扁头机牙螺丝TM◆沉头机牙螺丝KM◆半沉头机牙螺丝OM◆大头机牙螺丝BM◆薄头机牙螺丝CM◆杯头机牙螺栓HM圆头带介平尾自攻PWB 大扁头自攻螺丝TA半沉头自攻螺丝OA沉头割尾自攻螺丝KT沉头平尾自攻螺丝KB烤漆螺丝圆头带介割尾自攻PWT沉头机牙螺丝KM半沉头机牙螺丝OM圆头带介机牙螺丝PWM大头平尾自攻螺丝BB 圆头带介自攻螺丝PWA圆头平尾自攻螺丝PB圆头割尾自攻螺丝PT手机螺丝/钟表螺丝/微型螺丝/精密螺丝/小螺丝手拧螺丝万能角铁螺丝/马车螺丝木螺丝/快牙/木牙纤维板钉沉头自攻螺丝KA杯头内六角自攻HA马车螺丝电脑螺丝大头自攻螺丝BA 大头机牙螺丝BM大扁头机牙螺丝TM 圆头机牙螺丝PM十字槽大扁头自攻螺丝/BA干壁钉/墙板钉/纤维钉薄头机牙螺丝CM薄头自攻螺丝CA 大扁头平尾自攻螺丝TB薄头平尾自攻螺丝CB木牙/快牙螺丝外六角自攻螺丝外六角机牙螺丝杯头内六角自攻HA十字槽盘头自攻螺丝/PA十字槽盘头螺丝/PM十字槽喇叭头快牙自攻/FA十一字槽半圆头机丝牙螺丝/TM 干壁钉十字槽沉头机丝牙螺丝/FM组合螺钉/带介子螺钉杯头内六角机牙螺钉内六角半圆头机丝牙螺丝家具螺丝杯头内六角自攻螺丝四爪螺母/三角钉/四角钉钻尾自转螺丝铜螺帽/螺母牙接/牙管直通内外牙螺帽/螺母音箱螺丝/音响螺丝/电器螺丝圆头自攻牙/PA台阶螺丝钻尾自攻螺丝台阶螺丝带垫片组合螺丝双头牙拉母螺帽/螺母半空芯铆钉系列紧定螺丝内六角组合螺丝/HB/HM自锁放松螺帽/螺母吊环/T杆各种平垫螺栓盖形螺帽/螺母非标螺丝/台阶螺丝彩色开花铆钉铜螺母/预埋/镶嵌螺母蝶形螺丝接线端子/插脚/插针环保/烤漆螺丝外六角非标件羊眼柱轴类杯头螺栓双头牙自攻螺丝/把手螺丝/家具螺丝预埋螺母/塑胶镶嵌螺/滚花铜螺母螺丝头型分类图解（TYPES OF HEADS）螺丝牙型分类图解（THE TYPES POINTS OF SELF-TAPPINGSCREWS）螺丝槽型分类图解（TYPES OF DRIVEINSERTS）。

各种螺纹傻傻分不清楚？一文全部搞懂！（值得收藏）螺纹的种类按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；按螺纹旋向可分为左旋和右旋；按螺旋线条数可分为单线和多线；按螺纹母体形状分为圆柱和圆锥等。

按用途，有三个主要大类：第一，连接螺纹，用于紧固，即是螺栓螺母；第二，传动螺纹，就是车床走刀那种；第三，管螺纹，管道连接用。

详细图文教你辨别不同螺纹样式、标准一文区分国际公制标准螺纹(International Metric Thread System)：我国国家标准 CNS 采用之螺纹。

牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

表示如 M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

美国标准螺纹(American Standard Thread)：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为 60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。

表示法如1/2-10NC。

(1/2：外径；10：每寸牙数；NC 代号)。

统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC 代号)。

V 形螺纹(Sharp V Thread)：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为 60 度。

惠式螺纹(Whitworth Thread)：英国国家标准采用之螺纹。

螺纹角为 55 度，表示符号为“W”。

适用于滚压法制造。

表示法如W1/2-10。

(1/2：外径；10：每寸牙数；W 代号)。

圆螺纹(Knuckle Thread)：为德国DIN 所定之标准螺纹。

适用于灯泡、橡皮管之连接。

螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲 ( 1.4 <= d <2.6 )2.特殊極微小螺絲 ( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲 ( 1.4 <= d <2.6 )公稱直徑螺距外徑有效徑最小最大最小最大M1.40.3 1.320 1.400 1.135 1.205M1.60.35 1.496 1.600 1.291 1.373M1.70.35 1.610 1.700 1.393 1.473M2.00.4 1.890 2.000 1.660 1.740M2.30.4 2.190 2.300 1.960 2.040M2.50.45 2.380 2.500 2.118 2.208M2.60.45 2.480 2.600 2.218 2.3082. 特殊極微小螺絲 ( d < 1.4 )公稱直徑螺距外徑長度標准尺寸公差範圍公差0.60.150.600~0.050.8~60~0.150.70.1750.700.8~70.80.20.800.8~80.90.2250.900.8~91.00.25 1.000.8~101.20.25 1.200~0.06 1.5~1.00~0.2精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1E最小最大最小最大最小最大最小最大1.70.35 1.67 1.73 1.60 1.66 1.05 1.250.75 1.252.00.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.50.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1E最小最大最小最大最小最大最小最大1.40.45 1.37 1.43 1.31 1.370.720.920.60 1.10 1.60.5 1.57 1.63 1.50 1.560.8461.0460.75 1.251.70.5 1.67 1.73 1.60 1.660.9461.1460.75 1.252.00.6351.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.50.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4(1.40)(1.46)(1.34)(1.40)1.7(1.70)(1.77)(1.63)(1.70)2.0 2.02 2.12 1.94 2.04 2.5 2.53 2.63 2.44 2.544. Power-Lock公稱直徑外徑C D最小最大最小最大1.40.3 1.52 1.36 1.461.60.35 1.72 1.55 1.651.70.35 1.82 1.65 1.752.00.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4(1.40)(1.46)(1.34)(1.40)1.7(1.70)(1.77)(1.63)(1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。

螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲( 1.4 <= d <2.6 )2.特殊極微小螺絲( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲( 1.4 <= d <2.6 )外徑有效徑公稱直徑螺距最小最大最小最大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.6 0.45 2.480 2.600 2.218 2.308 2. 特殊極微小螺絲( d < 1.4 )外徑長度公稱直徑螺距標准尺寸公差範圍公差0.6 0.15 0.600~0.05 0.8~60~0.150.7 0.175 0.70 0.8~70.8 0.2 0.80 0.8~80.9 0.225 0.90 0.8~91.0 0.25 1.00 0.8~101.2 0.25 1.20 0~0.06 1.5~1.0 0~0.2 精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.251.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.252.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.046 0.75 1.251.7 0.5 1.67 1.73 1.60 1.66 0.946 1.146 0.75 1.252.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54 4. Power-Lock公稱直徑外徑C D最小最大最小最大1.4 0.3 1.52 1.36 1.461.6 0.35 1.72 1.55 1.651.7 0.35 1.82 1.65 1.752.0 0.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。

螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲( 1.4 <= d <2.6 )2.特殊極微小螺絲( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲( 1.4 <= d <2.6 )外徑有效徑公稱直徑螺距最小最大最小最大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.6 0.45 2.480 2.600 2.218 2.308 2. 特殊極微小螺絲( d < 1.4 )公稱直徑螺距外徑長度標准尺寸公差範圍公差0.6 0.15 0.600~0.050.8~60~0.150.7 0.175 0.70 0.8~70.8 0.2 0.80 0.8~80.9 0.225 0.90 0.8~91.0 0.25 1.00 0.8~101.2 0.25 1.20 0~0.06 1.5~1.0 0~0.2精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.251.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.252.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.046 0.75 1.251.7 0.5 1.67 1.73 1.60 1.66 0.946 1.146 0.75 1.252.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54 4. Power-Lock公稱直徑外徑C D最小最大最小最大1.4 0.3 1.52 1.36 1.461.6 0.35 1.72 1.55 1.651.7 0.35 1.82 1.65 1.752.0 0.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。

螺丝牙型分类图解电镀产品种类蓝锌白锌五彩黑锌+防锈油黑锌+Lacquer涂装镀镍镀红铜镀黄铜镀锡镀铬镀古铜不锈钢清洗■基本头型P 头 B 头V 头R 头T 头O 头C 头 F 头I 头喇叭头H 头IP 头■基本槽型十字槽十一槽一字槽梅花槽内六角槽米字槽精密机械牙小螺丝*种类1.精密小螺丝 ( <= d < )2.特殊极微小螺丝 ( d < ).*头型*螺丝公差1. 精密小螺丝 ( <= d < )外径有效径公称直径螺距最小最大最小最大2. 特殊极微小螺丝 ( d < )外径长度公称直径螺距标准尺寸公差范围公差0~ ~60~ ~7~8~9~100~~0~精密自攻牙小螺丝1. S Type公称直径螺距外径先端部推拨长度C D d1E最小最大最小最大最小最大最小最大Type公称直径螺距外径先端部推拨长度C D d1E最小最大最小最大最小最大最小最大Type公称直径外径C D最小最大最小最大4. Power-Lock公称直径外径C D最小最大最小最大5. PS Type ( Different From P Type )公称直径外径C D最小最大最小最大B 型螺丝特点：标准三角牙螺丝，是最符合常规铁板或塑胶锁附的螺丝。

*图形*螺纹公差公称直径牙数外径先端部先端部长度C mmD mm C ' mm最大最小最大最小最大最小最大最小240322832420418516614812*配合孔径（材质－钢）2? 345?6??8??特点：一般可塑性塑胶专用自攻锁紧螺丝，锁进速度快，反复使用性好，不引起塑胶的烧附，破裂以及锁入口的破损。

*图形*螺纹公差公称直径牙距外径C D最大最小最大最小(32) (28) (24) (24) (20) (18) (16) (14) (12)(10)*标准螺纹底孔径 ( 材质-ABS. PP )公称直径材质厚度小於2倍直径材质厚度大於2倍直径23456S 型螺丝特点：具有优异的薄铁板锁附功能，加强锁附点之渗入，使锁附物体不因振动而松懈，其外径比同公称直径之机械牙螺丝大，不可锁入螺帽，但退出後可锁入机械螺丝。

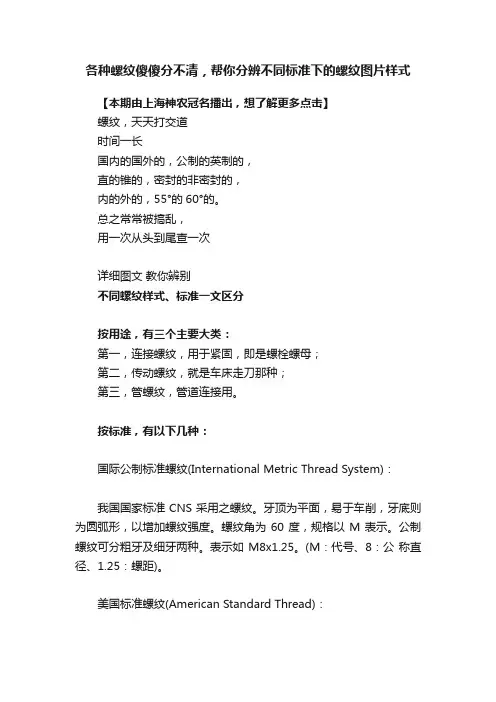

各种螺纹傻傻分不清，帮你分辨不同标准下的螺纹图片样式【本期由上海神农冠名播出，想了解更多点击】螺纹，天天打交道时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55°的60°的。

总之常常被搞乱，用一次从头到尾查一次详细图文教你辨别不同螺纹样式、标准一文区分按用途，有三个主要大类：第一，连接螺纹，用于紧固，即是螺栓螺母；第二，传动螺纹，就是车床走刀那种；第三，管螺纹，管道连接用。

按标准，有以下几种：国际公制标准螺纹(International Metric Thread System)：我国国家标准 CNS 采用之螺纹。

牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

表示如 M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

美国标准螺纹(American Standard Thread)：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为 60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。

表示法如1/2-10NC。

(1/2：外径；10：每寸牙数；NC 代号)。

统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC 代号)。

V 形螺纹(Sharp V Thread)：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为 60 度。

惠式螺纹(Whitworth Thread)：英国国家标准采用之螺纹。

螺纹角为55 度，表示符号为“W”。

适用于滚压法制造。

表示法如W1/2-10。

(1/2：外径；10：每寸牙数；W 代号)。

圆螺纹(Knuckle Thread)：为德国DIN 所定之标准螺纹。

螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲( 1.4 <= d <2.6 )2.特殊極微小螺絲( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲( 1.4 <= d <2.6 )外徑有效徑公稱直徑螺距最小最大最小最大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.6 0.45 2.480 2.600 2.218 2.308 2. 特殊極微小螺絲( d < 1.4 )外徑長度公稱直徑螺距標准尺寸公差範圍公差0.6 0.15 0.600~0.050.8~60~0.150.7 0.175 0.70 0.8~70.8 0.2 0.80 0.8~80.9 0.225 0.90 0.8~91.0 0.25 1.00 0.8~101.2 0.25 1.20 0~0.06 1.5~1.0 0~0.2精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.251.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.252.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.046 0.75 1.251.7 0.5 1.67 1.73 1.60 1.66 0.946 1.146 0.75 1.252.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7(1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54 4. Power-Lock公稱直徑外徑C D最小最大最小最大1.4 0.3 1.52 1.36 1.461.6 0.35 1.72 1.55 1.651.7 0.35 1.82 1.65 1.752.0 0.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。

各种螺纹傻傻分不清，帮你分辨不同标准下的螺纹图片样式螺纹，天天打交道时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55°的60°的。

总之常常被搞乱，用一次从头到尾查一次详细图文教你辨别不同螺纹样式、标准一文区分按用途，有三个主要大类：第一，连接螺纹，用于紧固，即是螺栓螺母；第二，传动螺纹，就是车床走刀那种；第三，管螺纹，管道连接用。

按标准，有以下几种：国际公制标准螺纹(International Metric Thread System)：我国国家标准 CNS 采用之螺纹。

牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

表示如 M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

美国标准螺纹(American Standard Thread)：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为 60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。

表示法如1/2-10NC。

(1/2：外径；10：每寸牙数；NC 代号)。

统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC 代号)。

V 形螺纹(Sharp V Thread)：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为 60 度。

惠式螺纹(Whitworth Thread)：英国国家标准采用之螺纹。

螺纹角为 55 度，表示符号为“W”。

适用于滚压法制造。

表示法如W1/2-10。

(1/2：外径；10：每寸牙数；W 代号)。

圆螺纹(Knuckle Thread)：为德国DIN 所定之标准螺纹。

各种螺纹介绍--图解各种螺纹介绍：G螺纹和Rp螺纹有什么区别?NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc，公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

螺丝牙型分类图解電鍍產品種類■基本頭型■基本槽型精密機械牙小螺絲*種類1.精密小螺絲( 1.4 <= d <2.6 )2.特殊極微小螺絲( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲( 1.4 <= d <2.6 )2. 特殊極微小螺絲( d < 1.4 )精密自攻牙小螺絲1. S Type2.B Type3.P Type4. Power-Lock5. PS Type ( Different From P Type )B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。

*圖形*螺紋公差*配合孔徑（材質－鋼）1.9 1.02.15 2.15特點：一般可塑性塑膠專用自攻鎖緊螺絲，鎖進速度快，反復使用性好，不引起塑膠的燒附，破裂以及鎖入口的破損。

*圖形*螺紋公差*標准螺紋底孔徑( 材質-ABS. PP )S 型螺絲特點：具有優異的薄鐵板鎖附功能，加強鎖附點之滲入，使鎖附物體不因振動而鬆懈，其外徑比同公稱直徑之機械牙螺絲大，不可鎖入螺帽，但退出後可鎖入機械螺絲。

*圖形*螺紋公差*配合孔徑（材質－鋼）機械螺絲成型規格表各种螺丝代号及其图片P是指头型是PAN头;A是指尖尾牙,B是指铁钢牙，即PA元头尖嘴钢牙,PB元头平嘴钢牙。

自攻类:◆圆头自攻螺丝PA◆圆头平尾自攻螺丝PB ◆圆头割尾自攻螺丝PT◆圆头带介自攻螺丝PWA ◆圆头带介平尾自攻PWB ◆圆头带介割尾自攻PWT ◆沉头自攻螺丝KA◆沉头平尾自攻螺丝KB ◆沉头割尾自攻螺丝KT◆半沉头自攻螺丝OA◆大头自攻螺丝BA◆大头平尾自攻螺丝BB ◆大扁头自攻螺丝TA◆大扁头平尾自攻螺丝TB ◆大扁头割尾自攻螺丝TT ◆薄头自攻螺丝CA◆薄头平尾自攻螺丝CB ◆杯头内六角自攻HA◆干壁钉/墙板钉/纤维钉机丝类:::◆圆头机牙螺丝PM◆圆头带介机牙螺丝PWM◆大扁头机牙螺丝TM ◆沉头机牙螺丝KM ◆半沉头机牙螺丝OM ◆大头机牙螺丝BM ◆薄头机牙螺丝CM ◆杯头机牙螺栓HM圆头带介平尾自攻PWB大扁头自攻螺丝TA半沉头自攻螺丝OA沉头割尾自攻螺丝KT沉头平尾自攻螺丝KB烤漆螺丝圆头带介割尾自攻PWT沉头机牙螺丝KM半沉头机牙螺丝OM圆头带介机牙螺丝PWM大头平尾自攻螺丝BB圆头带介自攻螺丝PWA圆头平尾自攻螺丝PB圆头割尾自攻螺丝PT手机螺丝/钟表螺丝/微型螺丝/精密螺丝/小螺丝手拧螺丝万能角铁螺丝/马车螺丝木螺丝/快牙/木牙纤维板钉沉头自攻螺丝KA杯头内六角自攻HA马车螺丝电脑螺丝大头自攻螺丝BA大头机牙螺丝BM大扁头机牙螺丝TM圆头机牙螺丝PM十字槽大扁头自攻螺丝/BA干壁钉/墙板钉/纤维钉薄头机牙螺丝CM薄头自攻螺丝CA大扁头平尾自攻螺丝TB薄头平尾自攻螺丝CB木牙/快牙螺丝外六角自攻螺丝外六角机牙螺丝杯头内六角自攻HA十字槽盘头自攻螺丝/PA十字槽盘头螺丝/PM十字槽喇叭头快牙自攻/FA十一字槽半圆头机丝牙螺丝/TM干壁钉十字槽沉头机丝牙螺丝/FM组合螺钉/带介子螺钉杯头内六角机牙螺钉内六角半圆头机丝牙螺丝家具螺丝杯头内六角自攻螺丝四爪螺母/三角钉/四角钉钻尾自转螺丝铜螺帽/螺母牙接/牙管直通内外牙螺帽/螺母音箱螺丝/音响螺丝/电器螺丝圆头自攻牙/PA台阶螺丝钻尾自攻螺丝台阶螺丝带垫片组合螺丝双头牙拉母螺帽/螺母半空芯铆钉系列紧定螺丝内六角组合螺丝/HB/HM自锁放松螺帽/螺母吊环/T杆各种平垫螺栓盖形螺帽/螺母非标螺丝/台阶螺丝彩色开花铆钉铜螺母/预埋/镶嵌螺母蝶形螺丝接线端子/插脚/插针环保/烤漆螺丝外六角非标件羊眼柱轴类杯头螺栓双头牙自攻螺丝/把手螺丝/家具螺丝预埋螺母/塑胶镶嵌螺/滚花铜螺母螺丝头型分类图解（TYPES OF HEADS）螺丝牙型分类图解（THE TYPES POINTS OF SELF-TAPPINGSCREWS）螺丝槽型分类图解（TYPES OF DRIVEINSERTS）。

一、螺纹配合等级举例：M6-6H/6g 的含义含义：精度6g的外螺纹与精度6H的内螺纹配合加工：分别用6g的丝锥、6H的板牙加工，一般都可以达到要求。

检验：分别用6g的螺纹环规、6H的螺纹塞规附：对统一英制螺纹，外螺纹有三种螺纹等级：1A 、2A 和3A 级，内螺纹有三种等级： 1B 、2B 和3B 级全部都是间隙配合。

等级数字越高，配合越紧。

1、1A 和1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A 和2B 级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A 和3B 级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

二、M3至M30螺纹详解（通常所说的标准螺距是指粗牙）直粗牙细牙极细牙径粗 牙细 牙韦氏牙M30.50.354# 2.94048M40.70.56# 3.53240M50.80.58# 4.23236M610.7510# 4.82432M710.7512# 5.52428M8 1.2510.75 1/4 6.35202820M10 1.5 1.251 5/167.94182418M12 1.75 1.5 1.25 3/89.53162416M142 1.51 7/1611.11142014M162 1.51 1/212.7132012M18 2.52 1.5 9/1614.29121812M20 2.52 1.5 5/815.86111811M22 2.52 1.5 3/419.05101610M2432 1.5 7/822.239149M2732 1.5125.48128M303.522牙 距牙 数规 格规 格公制内外螺纹的一些基本概念4、对外螺纹来说，1A 和2A 级有一个配合公差，3A 级没有。

1A 级公差比2A 级公差大50%，比3A 级大75%，对内螺纹来说，2B 级公差比2A 公差大30%。

1B 级比2B 级大50%，比3B 级大75%。
