露天煤矿音视频指挥调度系统软件1 需求分析调度系统是煤矿企业必备的通讯系统，是实现对人员、生产、安全的有效调度，煤矿企业安全生产运行的重要保障。
考虑到区露天煤矿的办公区域和生产区域比较分散，遍布矿区的每一个角落，为保证矿区内任何一个工作岗位的人员均能实现语音通信以及指挥人员可通过一个多媒体平台实现对矿区内所有人员和监控点的语音、视频、定位的多媒体联动调度，建议在矿区总机房内部署多媒体调度平台，用于矿区内所有调度终端的注册和通话的交换，分别在矿区内的各个办公楼内部署语音网关连接各办公楼的办公和调度话机，给矿区内移动作业的人员配置无线手持终端作为办公和调度的终端，在矿区内重要监控岗位部署视频监控设备，视频监控设备可通过无线宽带网络把监控点图像回传到指挥中心。
互联网是个神奇的大网，大数据开发和软件定制也是一种模式，这里提供最详细的报价，如果你真的想做，可以来这里，这个手技是----壹伍扒----壹壹叁叁----驷柒驷驷，按照顺序组合起来就可以找到，我想说的是，除非你想做或者了解这方面的内容，如果只是凑热闹的话，就不要来了。
针对实际情况，在调度控制指挥中心选用基于软交换技术开发的多媒体融合调度平台作为矿区办公和调度的交换平台;配置多媒体软件调度台作为调度控制指挥中心的操作平台;在矿区内各个岗位配置座机或无线手持终端作为工作人员的办公和调度终端。
要求综合调度平台可以实现对矿区内的所有人员语音终端的注册、规划和统一管理调度，对矿区内所有视频监控设备的集中规划和统一调度，音视频的联动调度等多媒体业务。
矿区音视频指挥调度系统是一个多媒体融合调度平台，能够融合语音调度系统、视频调度系统、定位管理系统，将矿区内各个岗位人员、各种通信终端之间互联互通，指挥人员可在调度中心通过一个多媒体调度平台实现对矿区内人员的语音调度、视频调度、定位监控。
矿区的通信系统主要包括多媒体调度通信系统、无线宽带网络系统、GPS卡车调度管理系统、视频监控系统、矿区广播系统等几个系统组成，所有系统均基于矿区的IP网络部署，通过IP网络实现信息的交互。
矿区语音通信系统方案简介矿区语音通信系统是一种用于矿区内部人员之间进行语音通信的解决方案。
它通过建立矿区内的语音通信网络，实现了矿工、工程师、安全人员等不同角色之间的实时语音通信。
本文将介绍矿区语音通信系统的设计原理、功能模块以及实施方案。
设计原理矿区语音通信系统的设计原理基于无线通信技术和云计算技术。
系统利用无线电波传输语音信号，并将信号通过网络传输到云服务器进行处理。
云服务器负责实时处理语音数据，并将其转发到相应的终端用户。
这种设计原理保证了语音信号的快速传输和实时响应。
功能模块矿区语音通信系统包含以下功能模块：1. 登录与身份验证系统通过终端用户的登录信息对其身份进行验证，确保只有授权用户才能使用语音通信系统。
用户可以通过输入用户名和密码进行登录。
系统还可以支持指纹识别、人脸识别等快速验证方式，提高登录的安全性和便捷性。
2. 语音采集与编码语音通信系统通过终端设备采集用户的语音信号，并对信号进行编码。
通常采用的编码算法有PCM、AMR、MP3等。
编码后的语音信号可以更好地被传输和存储，同时减少了带宽和存储资源的占用。
3. 语音传输与网络通信编码后的语音信号通过无线电波传输到云服务器。
系统可以采用Wi-Fi、蓝牙、LTE等无线通信方式，实现语音信号的快速和稳定传输。
云服务器与终端设备之间通过网络进行通信，确保语音信号能够实时传输并达到低延迟的要求。
4. 语音处理与转发云服务器接收到传输的语音信号后，会进行语音处理和解码，将其转发到相应的终端用户。
语音处理可以包括降噪、回声抑制、自动增益控制等技术，提高语音质量和用户体验。
系统还可以支持语音转文字功能，将语音信号转换为文字信息，实现语音识别和语音搜索等应用。
5. 监控与管理矿区语音通信系统支持对语音通信过程的监控和管理。
管理员可以查看终端设备的状态，监控网络的传输情况，收集用户的使用数据等。
系统还可以支持分级权限管理，确保不同用户只能访问其授权范围内的功能和数据。
世讯电科3G-MDS通信调度系统(矿山煤炭行业)应用方案近几年来地面通信得到迅猛发展及完善，地面通信网正在向集语音、图像和数据传输“三网合一”的综合信息网方向发展。
21世纪以来，我国煤炭行业进入了难得的历史发展机遇期，能源的市场化对煤炭行业的发展注入了新的活力。
但随着生产规模的逐步增加，各种安全问题随之而来，国家所提倡建设的“数字化矿井”就是希望通过应用高科技监测、监控、通讯等手段提升煤矿安全生产的水平和管理效率。
在国内大多数煤矿“数字化矿井”的建设中，几乎全部采用IP传输技术作为数字化的平台，已经逐步实现在IP网上传输的包括瓦斯监控、皮带监控、泵房监控、电网安全监控、工业视频监控、环境监测监控、现场PLC控制等系统，以及图像和数据在IP 网上的传输及管理。
但一直以来，受技术发展和煤安特殊应用的制约，语音通讯、指挥调度及应急救助一直未能实现IP化，特别是未能将最先进的语音、视频及调度技术及设备应用于煤矿安全生产中。
世讯电科在线开发的煤炭行业多媒体调度系统就是以煤矿“数字化矿井”整体建设构架为指导原则，完整意义上的实现煤矿安全生产的井上井下集有线和无线通讯于一体，日常生产指挥调度和应急救援通讯于一体，用户信息状态显示和位置信息显示于一体，语音和视频信息于一体，矿井综合自动化测控系统和智能通讯系统联动报警于一体的综合解决方案。
基于IP的多媒体调度与应急指挥系统同传统数调系统的组网相比具有如下优势：●传统数调系统：布线维护复杂、传输距离短、组网复杂；操作繁琐、无法双机热备、无法快速联动；●IP多媒体调度系统：三网合一、无距离限制、方便扩容、操作简单；支持二次开发、双机热备；一、价值亮点●井上调度平台采用软交换技术，基于煤矿专用数据网络组网，集中式管理，分布式部署；●井下部署WiFi无线网络，用于井下坑道内的无线通信；●多个煤矿通过煤矿专网实现VOIP组网，实现内部通信和异地调度；●可实现有线调度网络和集群网络互通；●在不改变煤矿业务系统的前提下，可提供二次开发接口与安全监控系统、数字视频监控系统、环境监测系统和其他监控监测系统有效集成，实现应急联动功能；●在出现突发事件时，可直接播放应急预案中设置好的预案语音文件，实现突发事件的快速引导，可与现行报警系统对接，实现报警联动广播功能；●井下WiFi终端、井下WiFi综合通信分站、井上中心定位平台系统组成一套完整的井下人员定位系统，具有人员管理、考勤、定位、紧急通讯等功能；●实现视频调度、视频会议、视频联动等功能；●实时录音系统，记录整个应急作业过程中的任务下达、信息收集，以及处理过程中的一言一行，既是宝贵的经验资料又为日后的排查提供证据；二、煤炭行业系统的需求分析根据煤炭行业的特殊性，作为煤矿安全生产的主要通讯系统，生产调度系统和应急指挥系统都缺一不可，而且系统必须具备以下特点：1. WiFi对小灵通的替代成为大势所趋，WiFi的系统性能远远超越小灵通技术。
矿用语音通讯装置安装计划的技术组织措施在矿山作业中，矿用语音通讯装置是保障矿井安全、提高作业效率的重要工具。
为了确保矿用语音通讯装置的安装工作顺利进行，并发挥其应有的功能，必须制定详细的技术组织措施。
本计划将从技术准备、组织实施、质量控制、培训管理等方面，详细阐述矿用语音通讯装置安装的各项措施。
一、技术准备1.1 确定技术规范与要求在安装前，需详细研究矿用语音通讯装置的技术规范与设计要求。
必须明确设备的技术参数、性能指标、使用环境等信息，确保选择的通讯装置符合矿井的实际需求。
相关技术文件和标准应由专业工程师审核，确保其符合国家和行业标准的要求。
1.2 制定详细的安装方案根据矿井的地理环境、作业需求和通讯设备的技术要求，制定详尽的安装方案。
方案应包括设备的安装位置、布线方案、设备配置、安装步骤、时间计划等。
方案中应详细考虑设备与矿井现有设施的兼容性，确保安装后的系统能与现有的矿井通讯网络有效衔接。
1.3 准备安装所需的工具与材料在安装前，需准备充足的安装工具和材料。
这包括但不限于：专业的电动工具、测试仪器、布线材料、固定支架等。
所有工具和材料应经过严格的检验，确保其质量符合标准，并适合矿井环境中的使用。
二、组织实施2.1 组建专业的安装团队建立一支由经验丰富的技术人员和安装工人组成的专业安装团队。
团队成员应具备矿井通讯系统的安装经验，熟悉相关的操作规程和安全规范。
团队应包括项目经理、技术工程师、安装工人、测试人员等，明确各自的职责分工，并确保团队成员具备必要的职业资格和技能。
2.2 制定详细的施工计划施工计划应明确各项工作的时间安排、步骤实施及关键节点。
计划应包括设备到货时间、现场准备时间、安装时间、调试时间、验收时间等，并设置合理的工期，确保每一阶段任务的按时完成。
施工过程中应按照计划执行，确保工程进度和质量。
2.3 执行现场安装作业根据安装方案，在矿井现场进行设备的安装作业。
安装过程中需严格按照设计要求进行操作，确保设备的安装位置、安装角度、布线路径等符合规范。

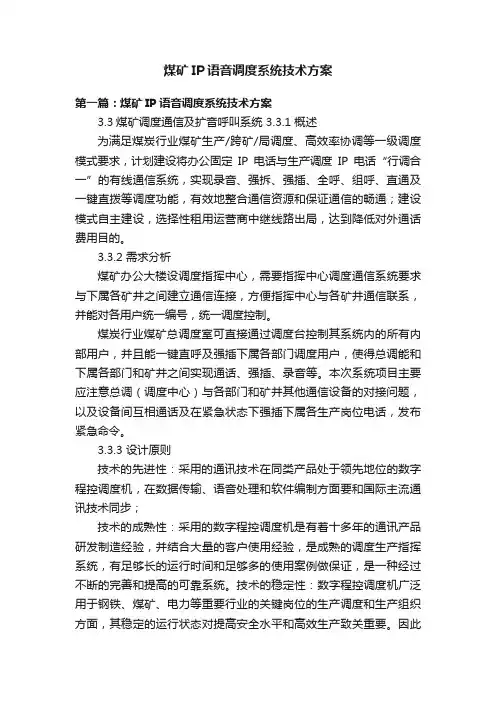

煤矿IP语音调度系统技术方案第一篇：煤矿IP语音调度系统技术方案3.3煤矿调度通信及扩音呼叫系统 3.3.1 概述为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求，计划建设将办公固定IP电话与生产调度IP电话“行调合一”的有线通信系统，实现录音、强拆、强插、全呼、组呼、直通及一键直拨等调度功能，有效地整合通信资源和保证通信的畅通；建设模式自主建设，选择性租用运营商中继线路出局，达到降低对外通话费用目的。
3.3.2 需求分析煤矿办公大楼设调度指挥中心，需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接，方便指挥中心与各矿井通信联系，并能对各用户统一编号，统一调度控制。
煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户，并且能一键直呼及强插下属各部门调度用户，使得总调能和下属各部门和矿井之间实现通话、强插、录音等。
本次系统项目主要应注意总调（调度中心）与各部门和矿井其他通信设备的对接问题，以及设备间互相通话及在紧急状态下强插下属各生产岗位电话，发布紧急命令。
3.3.3 设计原则技术的先进性：采用的通讯技术在同类产品处于领先地位的数字程控调度机，在数据传输、语音处理和软件编制方面要和国际主流通讯技术同步；技术的成熟性：采用的数字程控调度机是有着十多年的通讯产品研发制造经验，并结合大量的客户使用经验，是成熟的调度生产指挥系统，有足够长的运行时间和足够多的使用案例做保证，是一种经过不断的完善和提高的可靠系统。
技术的稳定性：数字程控调度机广泛用于钢铁、煤矿、电力等重要行业的关键岗位的生产调度和生产组织方面，其稳定的运行状态对提高安全水平和高效生产致关重要。
因此产品设计上广泛应用了大规模集成电路和高性能元器件，采用AMD公司的32位高性能主控CPU芯片，在结构设计上采用全分散控制方式，大大提高了系统运行的稳定性和可靠性；强大的系统兼容性：数字程控调度机根据通信行业发展趋势，在设计上充分考虑满足多系统合成单一系统的要求，必要时可以和办公电话系统、工业对讲系统、无线通讯系统、火灾报警系统和工业电视系统等系统并网，成为一种标准的网络通信产品。
目录1系统概述 (3)2设计原则规范及标准 (3)2.1设计原则 (3)2.2设计规范及标准 (4)3系统组成 (5)4系统功能 (7)4.1广播功能 (7)4.2上下班铃声自动提醒、背景音乐自动播放 (9)4.3录音功能 (9)4.4报警强插广播 (9)5系统特点 (10)6系统指标 (11)7系统设计 (13)7.1地面系统设计 (13)7.2系统连接 (13)7.3井下区域划分及广播分站布置 (14)8质量保证及售后服务 (14)8.1产品质量保障 (14)8.2服务人员组织 (14)8.3试运行期服务 (15)8.4保修期内服务 (15)8.5保修期后服务 (15)8.6服务响应时间 (15)8.7人员培训计划 (16)9系统设备清单 (17)10系统设计图 ................................................................ 错误！未定义书签。
插图目录图3-1 煤矿数字广播系统整体结构图 (6)图4-1 广播功能示意图 (7)图4-2 多音源、分区点播、选播示意图 (8)图4-3 上下班铃声自动提醒、背景音乐播放示意图 (9)图4-4 报警强插广播示意图 (9)图6-1 数字广播主机 (11)图6-2 矿用本安型广播分站 (12)图6-3 隔爆兼本安型电源 (12)1系统概述矿山企业瓦斯、水、火、冲击地压等突发性自然灾害事故较多，且危害性大、波及范围广。
通常发生重大事故、需要人员紧急撤离的情况下，多以地面人员电话拨号或手机呼叫方式通知引导现场人员撤离危险区域。
但由于矿山企业特点，不可能每名井下人员附近都有固定电话或人手一部移动通讯工具，因而会造成部分地点的部分人员得不到撤离通知，贻误脱险时机，或得不到正确的撤离、避险指挥引导而发生意外。
现代公共广播系统要求既能播放背景音乐，又能做业务宣传和寻呼广播，还可以做为灾害事故的紧急广播，众多用途综合在一起，因此建设一套煤矿数字广播系统势在必行：突发事件发生、需要紧急撤人时，地面调度指挥中心工作人员利用煤矿数字广播、迅速通过设在井下重点防范区域的本安型广播分站，以广播的方式对现场进行疏散和疏导，指挥现场人员迅速、有序、安全撤离危险区域，最大程度减少灾害影响，同时，在正常情况下，可利用本系统，在井下各地点播放背景音乐、新闻、宣传报道等，使之又可成为企业宣传的阵地和工具。
IP语音调度系统解决方案神州数码网络推出的基于IP的调度系统解决方案，能够满足军队、政府、公安、消防、厂矿、铁路、石油、机场、港口等众多行业的指挥、生产的应用需求。
系统构成神州数码的IP调度系统由调度机、调度台、调度终端和外部系统接口四个主要部分组成，这四个部分的拓扑连接如下图所示。
调度机调度机是整个系统的核心，提供号码分配、呼叫接续、终端状态通知等功能。
调度终端、调度台和外部的系统都需要有调度机的驱动，才能够正常工作。
一套调度系统中根据需要的用户容量的多少，可以配置一台或多台调度机。
·调度台神州数码为客户提供了图形化界面的电脑调度台，调度台可以支持触摸屏系统。
为了照顾传统调度用户的“双手柄”使用习惯，调度台可以与IP话机联动，用IP话机作为通话手柄。
每个调度系统可以设置多个调度台，每个调度台具有不同级别的权限，满足多级管理和指挥的需要。
调度台需要通过IP的方式连接到调度机，通过调度台可以进行呼叫、会议等系统提供的调度操作。
通过调度台能够实时察看到每个调度终端的状态，方便调度员进行相应操作。
·调度终端调度终端是整个系统的用户接入设备，根据应用场合的不同，神州数码为用户提供了多种不同类型的调度终端供选择。
普通模拟话机（POTS），普通话机由于价格低廉、使用方便、维护简单，在IP调度系统里面仍然被广泛采用。
可以采用神州数码DCVG媒体网关设备连接这些话机，再通过IP网络连接到调度机，一台媒体网关可以提供多达48个POTS接口，实现多个普通模拟话机用户的远距离接入。
IP话机，IP话机是另外一种广泛应用于IP调度系统中的用户接入终端。
神州数码的IP话机可以接收中文短消息，如果用户有文字消息格式的指令需要发布，可以采用IP话机作为终端用户接入设备。
IP话机的自动应答功能，可以满足不方便接听的人员需求。
PC+USB电话，对于有电脑的地方，可以使用神州数码的软件终端加USB电话的方式进行接入，使用USB 电话可以解决电脑耳麦操作不便、杂音、回音等等问题。

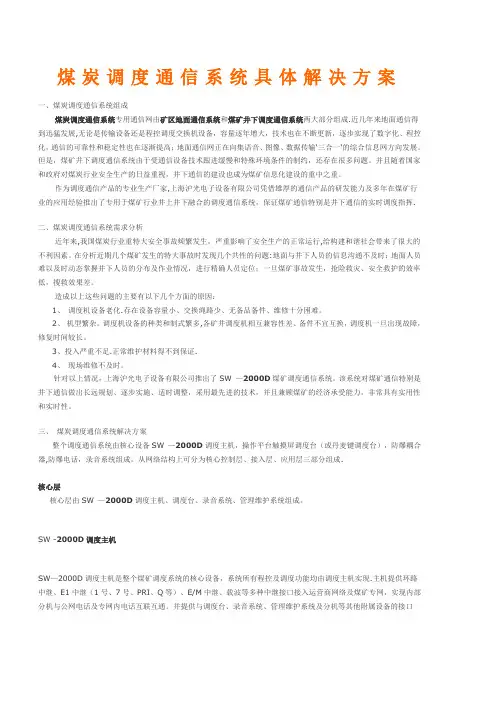

煤炭调度通信系统具体解决方案一、煤炭调度通信系统组成煤炭调度通信系统专用通信网由矿区地面通信系统和煤矿井下调度通信系统两大部分组成.近几年来地面通信得到迅猛发展,无论是传输设备还是程控调度交换机设备，容量逐年增大，技术也在不断更新，逐步实现了数字化、程控化，通信的可靠性和稳定性也在逐渐提高；地面通信网正在向集语音、图像、数据传输‘三合一'的综合信息网方向发展。
但是，煤矿井下调度通信系统由于受通信设备技术跟进缓慢和特殊环境条件的制约，还存在很多问题。
并且随着国家和政府对煤炭行业安全生产的日益重视，井下通信的建设也成为煤矿信息化建设的重中之重。
作为调度通信产品的专业生产厂家,上海沪光电子设备有限公司凭借雄厚的通信产品的研发能力及多年在煤矿行业的应用经验推出了专用于煤矿行业井上井下融合的调度通信系统，保证煤矿通信特别是井下通信的实时调度指挥.二、煤炭调度通信系统需求分析近年来,我国煤炭行业重特大安全事故频繁发生，严重影响了安全生产的正常运行,给构建和谐社会带来了很大的不利因素。
在分析近期几个煤矿发生的特大事故时发现几个共性的问题:地面与井下人员的信息沟通不及时；地面人员难以及时动态掌握井下人员的分布及作业情况，进行精确人员定位；一旦煤矿事故发生，抢险救灾、安全救护的效率低，搜救效果差。
造成以上这些问题的主要有以下几个方面的原因：1、调度机设备老化.存在设备容量小、交换绳路少、无备品备件、维修十分困难。
2、机型繁杂。
调度机设备的种类和制式繁多,各矿井调度机相互兼容性差、备件不宜互换，调度机一旦出现故障，修复时间较长。
3、投入严重不足.正常维护材料得不到保证.4、现场维修不及时。
针对以上情况，上海沪光电子设备有限公司推出了SW —2000D煤矿调度通信系统。
该系统对煤矿通信特别是井下通信做出长远规划、逐步实施、适时调整，采用最先进的技术，并且兼顾煤矿的经济承受能力，非常具有实用性和实时性。
三、煤炭调度通信系统解决方案整个调度通信系统由核心设备SW —2000D调度主机，操作平台触摸屏调度台（或丹麦键调度台），防爆耦合器,防爆电话，录音系统组成。
本技术涉及一种语音通话系统及语音装置，具体涉及一种矿用本安型语音系统及其语音装置。
本系统包括本安电源、通信数据传输介质、数据处理单元、以太网交换机单元及语音装置，所述数据处理单元具有核心处理单元、麦克风单元、前置放大单元、硬件编码单元、硬件解码单元、功率放大单元、扩音喇叭单元和按键及显示单元；语音装置之间通过以太网通信，并为每个语音装置分配一个IP地址；所述交换机单元支持全双工工作模式。
矿用本安型语音装置为采用本系统的语音装置。
本系统及语音装置可以实现任意两个语音装置之间或者与地面调度之间的全双工对话，可很方便的实现矿井下工作人员的调度，进而提高煤矿安全生产效率。
技术要求1.一种矿用本安型语音系统，包括本安电源、通信数据传输介质、数据处理单元及语音装置，其特征在于：还包括以太网交换机单元，语音装置通过以太网交换机单元接口上设置的网络变压器与以太网交换机单元连接；所述数据处理单元具有核心处理单元、麦克风单元、前级放大单元、硬件编码单元、硬件解码单元、扩音喇叭单元和按键及显示单元；所述以太网交换机单元与核心处理单元连通，按键及显示单元与核心处理单元连通，语音信号依次通过麦克风单元、前级放大单元、硬件编码单元输入至核心处理单元，核心处理单元将信号依次通过硬件解码单元、前级放大单元、扩音喇叭单元输出；语音装置之间通过以太网通信，并为每个语音装置分配一个IP地址；所述交换机单元支持全双工工作模式。
2.根据权利要求1所述的矿用本安型语音系统，其特征在于：所述网络变压器具有以太网绝缘模块。
3.根据权利要求1所述的矿用本安型语音系统，其特征在于：硬件解码单元与前级放大单元之间连接有消回声电路。
4.根据权利要求3所述的矿用本安型语音系统，其特征在于：所述核心处理单元采用AVR ATmega64单片型计算机，并配置相应的数据存储模块与程序存储模块。
5.根据权利要求4所述的矿用本安型语音系统，其特征在于：前级放大单元和扩音喇叭单元之间还具有功率放大单元。
3.3煤矿调度通信及扩音呼叫系统3.3.1 概述为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求，计划建设将办公固定IP电话与生产调度IP电话“行调合一”的有线通信系统，实现录音、强拆、强插、全呼、组呼、直通及一键直拨等调度功能，有效地整合通信资源和保证通信的畅通；建设模式自主建设，选择性租用运营商中继线路出局，达到降低对外通话费用目的。
3.3.2 需求分析煤矿办公大楼设调度指挥中心，需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接，方便指挥中心与各矿井通信联系，并能对各用户统一编号，统一调度控制。
煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户，并且能一键直呼及强插下属各部门调度用户，使得总调能和下属各部门和矿井之间实现通话、强插、录音等。
本次系统项目主要应注意总调（调度中心）与各部门和矿井其他通信设备的对接问题，以及设备间互相通话及在紧急状态下强插下属各生产岗位电话，发布紧急命令。
3.3.3 设计原则技术的先进性：采用的通讯技术在同类产品处于领先地位的数字程控调度机，在数据传输、语音处理和软件编制方面要和国际主流通讯技术同步；技术的成熟性：采用的数字程控调度机是有着十多年的通讯产品研发制造经验，并结合大量的客户使用经验，是成熟的调度生产指挥系统，有足够长的运行时间和足够多的使用案例做保证，是一种经过不断的完善和提高的可靠系统。
技术的稳定性：数字程控调度机广泛用于钢铁、煤矿、电力等重要行业的关键岗位的生产调度和生产组织方面，其稳定的运行状态对提高安全水平和高效生产致关重要。
因此产品设计上广泛应用了大规模集成电路和高性能元器件，采用AMD 公司的32位高性能主控CPU芯片，在结构设计上采用全分散控制方式，大大提高了系统运行的稳定性和可靠性；强大的系统兼容性：数字程控调度机根据通信行业发展趋势，在设计上充分考虑满足多系统合成单一系统的要求，必要时可以和办公电话系统、工业对讲系统、无线通讯系统、火灾报警系统和工业电视系统等系统并网，成为一种标准的网络通信产品。
良好的操作维护性：数字程控调度机在维护终端的开发设计上，采用流行的新技术，全中文菜单和图形结合，使维护更加简便直观。
同时支持局域网多用户同时登录，为异地维护提供方便，在设备或线路出现故障的时候，快速修复、确保生产。
3.3.4 设计依据●XXX煤矿相关设计图纸；●《邮电部电话交换设备总技术规范书》YDN065－1997●《邮电部电话交换设备总技术规范书及附件(GF002-9002.1、9002.4)》●GB/T 3377-82《电话自动交换网多频记发器信号方式》●GB/T 3378-82《电话自动交换网用户信号方式》●GB/T 3379-82《电话自动交换网局间直流信号方式》●GB/T 3380-92《电话自动交换网铃流和信号音》●GB GF002-9002.1《中国国内电话网No.1信号方式技术规范》●GB GF001-9001《中国国内电话网No.7信号系统技术规范》●YD/T 954-1998《数字程控调度机技术要求和测试方法》●GB3971.1-83《国家通讯网自动电话编号》●GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》●GB3376-82《电话自动交换网带内单脉冲线路信号方式》●《智能调度室装备规范》●《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》●《爆炸性环境用防爆电气设备通用要求》GB 3836.1-2000●《爆炸性环境用防爆电气设备》GB3836.2-2000●《矿用一般型电气设备》GB 12173一90●《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209－90●《工业电视系统工程设计规范》GBJ 1 15一87●《通用用电设备配电设计规范》GBSOO55一93●《矿山电力设计规范》GB50O7O一94●《职业安全健康管理体系指导意见和职业安全健康管理体系审核规范》●工业标准及国际商务建筑布线标准；●ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)电源系统总技术要求》(暂行规定)中有关集中监控的内容；●GBJ 232-82《电气装置安装工程施工及验收规范:第十七篇:电气设备交接试验标准篇》 [1983.5.]；●BG6510-85《30MHZ~1GHZ声音和电视信号的电缆分配系统》；●GB 84《通信网技术标准汇编》 [1989.10.]；●GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]●产品通过ISO9001质量体系认证。
3.3.5 系统整体结构设计3.3.5.1煤炭行业煤矿IP调度通信整体组网方案（如图3.3.5-1）图3.3.5-1如图3.3.5-1，为煤矿企业IP调度系统的整体的电话交换机系统，包括：行政、调度、无线、视频联动和广播联动多合一的组网图；系统中煤矿及井口之间均可采用光端机通过E1接口进行汇接，组合成一个整体的井上、井下，有线用户、无线用户，视频监控点，井上井下语音广播系统的通信网络，最大限度的利用现有资源，使其功能最大化使用；本方案为煤矿企业通过IP调度通信系统与原有系统进行对接，实现设备间的IP电话互通功能；因此，本期项目只需要在调度通信系统及原有系统之间通过通用标准的SIP协议进行对接即可实现电话互通；近距离地面用户可直接采用现有通信电缆将模拟链路用户进行连接使用；远距离地面用户可采用矿内部以太网络直接接入IP终端话机使用，或者使用多路语音光端机将IP调度机的模拟链路用户通过矿内部光纤网络等传输至使用点后直接用原有模拟电话接入使用；矿用井下安全用户可采煤矿本安型电话网络交换机设备组网，可省去下井的矿用通行电缆，直接使用煤矿内部以太网络或光纤环网进行语音用户的传输，井下的终端电话仍可直接使用现有的本安型电话机；该方式可省去矿用电缆的高额投资，并可随着掘进面的深入移动的矿用电话网络交换机设备，进行本安电话的移动放置，方便实用且减少投资；矿用井下无线WIFI系统用户可直接采用本公司现有的矿用无线AP及相配套的本安无线WIFI手机；本系统的矿用IP调度交换机可与无线小灵通或最新的无线WIFI系统完全融合为一套系统，调度台键盘可通过按键直接强插强拆，所有用户，包括无线手机等，并且系统嵌入式数字录音系统可对所有交换用户进行录音，可在线实时查询录音、监听、回放及存储等；方案中煤矿调度设备与其现有（或后期安装）的小灵通设备或最新的无线WIFI系统对等汇接，融合为一整套有线、无线调度系统；煤矿调度台调度员能强插强拆其下属的有线调度用户、无线用户，还能对系统内的各用户（包括小灵通用户、无线WIFI用户）进行录音，完美的解决了矿用无线用户间通话，系统无法录音的技术问题；3.3.5.2煤矿扩音呼叫系统组网方案（如图3.3.5-2）图3.3.5-2如上述拓扑图，为系统扩音呼叫系统的组网拓扑图；本系统的优势在于，扩音对讲设备可与原有调度机设备互联互通，等位拨号，强插强拆等，完全融合为一套系统，调度台键盘可通过按键直接强插强拆，所有用户，包括无线手机等，并且系统嵌入式数字录音系统可对所有交换用户进行录音，可在线实时查询录音、监听、回放、存储等；本方案中本部的控制台人员能对其下属的扩音对讲话站用户进行强插、强拆；本部的控制台用户具有最高权限，可以控制全局、全系统的所有分机用户；3.3.5.3通讯扬声设备选型：1）防风雨话站（可选防爆）（如图3.3.5-3）防雨防尘话站又称壁挂式话站。
防风雨话站由工业型数字抗噪声电话机、数字抗噪声处理器、功率放大器、电源等组成。
防风雨话站具有较高的防护等级（IP65），可适用于潮湿且污染严重的工作现场。
可采用拨号方式或一键直通的方式。
电源、线路、处理器工作状态都有相应灯光显示，图3.3.5-3方便检修。
可以直接外接扬声器，如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。
当有呼入和呼出信号时，有灯光指示。
外接扬声器音量可调，并且外接扬声器音量可随外界环境变化而自动调节。
在115分贝的环境噪声中，仍能够清晰通话。
话站应具有危险区域使用的认可证，能用于最苛刻的环境。
2）室内台式话站（如图3.3.5-4）为模块化结构，采用坚固的防尘外壳，安装接线方便。
内嵌功率放大器，直接外接扬声器，扬声器音量面板可调，并且外接扬声器音量可随外界环境变化而自动调节。
当有呼入呼出信号时，有灯光指示。
可采用拨号的方式。
电源、线路、处理器工作状态都有相应灯光显示，方便检图3.3.5-4修。
如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。
在115分贝的环境噪声中，仍能够清晰通话。
话站应具有危险区域使用的认可证，能用于最苛刻的环境。
3）扬声器（可选防爆）（如图3.3.5-5）具有防尘、防腐、防水的性能，系统的抗噪音能力达到115分贝，能在恶劣环境下使用。
主要参数如下：号角扬声器外壳材料：ABS塑料，防腐蚀，耐高温防护等级：不底于IP56 图3.3.5-5工作温度：-50～+90℃额定/最大功率：15/20W(30/40W)标准输入：50/100V工作功率：15W/7.5W/5W/4W/2W/0.8W可调(30W/15W/10W/7.5W/3.5W/2W可调)声压级：108dB/1W/1m额定功率声压级：118dB(124dB)有效频带：330～8000Hz传播角度（-6dB）：1KHz/4KHz 35°/130°电缆要求：￠6～12mm箱式扬声器外壳材料：ABS塑料防护等级：不底于IP56工作温度：-20～+90℃工作功率：10W/8W/6W/3W/2W/1.5W/0.9W/0.5W可调声压级：90dB/1W/1m额定功率声压级：97dB有效频带：180～14000Hz传播角度（-6dB）：1KHz/4KHz 50°/170°4）使用控制台（如图3.3.5-5）（如图3.3.5-5）触摸屏键盘DH-TKB08为新一代操作键盘，内嵌液晶触摸屏，具备按键式丹麦键盘的所有功能，可实时显示用户分机状态，容量不限；能显示时间日期，具备电子万年历；来电内线中文显示，且可外线来电号码显示；支持键盘内部程序升级，背景图片更换，界面颜色设置；支持键盘软件编程；支持按键号码中文、数字设定；外型美观；3.3.5.4 录音系统部分为煤矿企业采用的多通道电话录音系统是一种能同时进行多路电话实时录音及语音播放的设备，是计算机技术与语音技术的完美结合。
由于采用了先进的数码录音技术，配以功能强大、可靠的软件，并借助大容量计算机硬盘作为存储介质，完全突破了传统的电话录音概念。
通过电话录音系统可实现自动记录主叫号码和被叫号码，同时对多路语音通道录音或监听，自动备份，以及灵活的录音查询方式。
