化工原理实验指导书化学工程系目录实验一流体机械能转换实验 (1)实验二离心泵特性曲线测定 (3)实验三对流给热系数测定 (9)实验四筛板精馏塔实验 (13)实验一流体机械能转换实验一、实验目的熟悉流动流体中各种能量和压头的概念及其互相转换关系，在此基础上掌握柏努利方程。
二、实验原理1. 流体在流动时具有三种机械能：即①位能，②动能，③压力能。
这三种能量可以互相转换。
当管路条件改变时（如位置高低，管径大小），它们会自行转换。
如果是粘度为零的理想流体，由于不存在机械能损失，因此在同一管路的任何二个截面上，尽管三种机械能彼此不一定相等，但这三种机械能的总和是相等的。
2. 对实际流体来说，则因为存在内摩擦，流动过程中总有一部分机械能因摩擦和碰撞而消失，即转化成了热能。
而转化为热能的机械能，在管路中是不能恢复的。
对实际流体来说，这部分机械能相当于是被损失掉了，亦即两个截面上的机械能的总和是不相等的，两者的差额就是流体在这两个截面之间因摩擦和碰撞转换成为热的机械能。
因此在进行机械能衡算时，就必须将这部分消失的机械能加到下游截面上，其和才等于流体在上游截面上的机械能总和。
3. 上述几种机械能都可以用测压管中的一段液体柱的高度来表示。
在流体力学中，把表示各种机械能的流体柱高度称之为“压头”。
表示位能的，称为位压头；表示动能的，称为动压头（或速度头）；表示压力的，称为静压头；已消失的机械能，称为损失压头（或摩擦压头）。
这里所谓的“压头”系指单位重量的流体所具有的能量。
4. 当测压管上的小孔（即测压孔的中心线）与水流方向垂直时，测压管内液柱高度（从测压孔算起）即为静压头，它反映测压点处液体的压强大小。
测压孔处液体的位压头则由测压孔的几何高度决定。
5. 当测压孔由上述方位转为正对水流方向时，测压管内液位将因此上升，所增加的液位高度，即为测压孔处液体的动压头，它反映出该点水流动能的大小。
这时测压管内液位总高度则为静压头与动压头之和，我们称之为“总压头”。
（能源化工行业）化工实验指导书化工原理实验指导书石河子职业技术学院化工原理实验室二00七年十二月目录序言 (2)实验一雷诺数的测定与流型观察 (4)实验二伯努利方程演示实验 (6)实验三流体阻力测定实验 (8)实验四流量计的流量校正 (11)实验五离心泵特性曲线的测定 (15)实验六过滤实验 (18)实验七传热 (22)实验八板式精馏塔的操作及塔板效率实验 (27)实验九吸收实验 (30)实验十液—液萃取塔的操作 (34)实验十一干燥实验 (38)实验十二板式塔性能实验 (42)仿真软件使用说明 (46)实验十三流体流动阻力的测定 (47)实验十四离心泵性能曲线的测定 (50)实验十五过滤实验 (52)实验十六传热实验（水----蒸汽） (54)实验十七精馏实验（乙醇----丙酮） (56)实验十八洞道干燥实验 (59)实验十九吸收实验（水----氨气） (61)序言一、化工原理实验的特点化工原理实验属于工程实验范畴，它不同于基础课程的实验。
后者面对的是基础科学，采用的方法是理论的、严密的，处理的对象通常是简单的、基本的甚至是理想的，而工程实验面对的是复杂的实际问题和工程问题。
对象不同，实验研究方法也必然不同。
工程实验的困难在于变量多，涉及的物料千变万化，设备大小悬殊，实验工作量之大之难是可想而知的。
因此不能把处理一般物理实验的方法简单地套用于化工原理实验。
数学模型方法和因次论指导下的实验研究方法是研究工程问题的两个基本方法，因为这两种方法可以非常成功地使实验研究结果由小见大，由此及彼地应用于大设备的生产设计上。
例如，在因次论指导下的实验，可不需要过程的深入理解，不需要采用真实的物料、真实流体或实际的设备尺寸，只需借助模拟物料（如空气、水、黄砂等）在实验室规模的小设备中，经一些设备性的实验或理性的推断得出过程的影响因素，从而加以归纳和概括成经验方程。
这种因次论指导下的实验研究方法，是确立解决难于作出数学描述的复杂问题的一种有效方法。

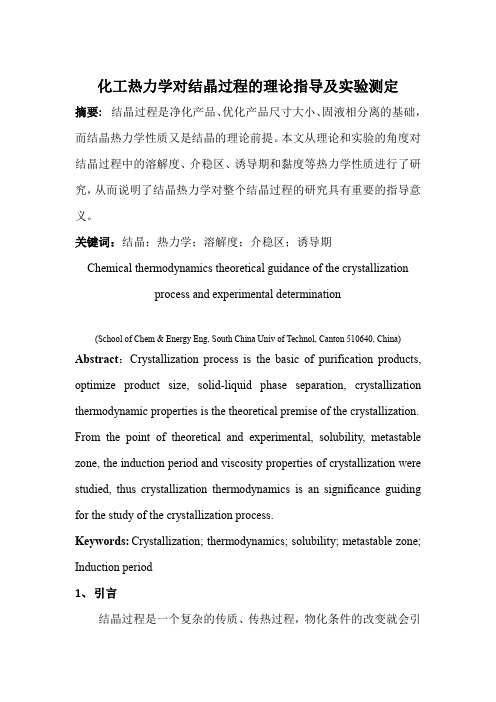

化工热力学对结晶过程的理论指导及实验测定摘要:结晶过程是净化产品、优化产品尺寸大小、固液相分离的基础，而结晶热力学性质又是结晶的理论前提。
本文从理论和实验的角度对结晶过程中的溶解度、介稳区、诱导期和黏度等热力学性质进行了研究，从而说明了结晶热力学对整个结晶过程的研究具有重要的指导意义。
关键词：结晶；热力学；溶解度；介稳区；诱导期Chemical thermodynamics theoretical guidance of the crystallizationprocess and experimental determination(School of Chem & Energy Eng, South China Univ of Technol, Canton 510640, China) Abstract：Crystallization process is the basic of purification products, optimize product size, solid-liquid phase separation, crystallization thermodynamic properties is the theoretical premise of the crystallization. From the point of theoretical and experimental, solubility, metastable zone, the induction period and viscosity properties of crystallization were studied, thus crystallization thermodynamics is an significance guiding for the study of the crystallization process.Keywords:Crystallization; thermodynamics; solubility; metastable zone; Induction period1、引言结晶过程是一个复杂的传质、传热过程，物化条件的改变就会引起结晶过程控制步骤的改变，表现为不同的结晶行为，因此对特定物系结晶过程行为的研究应该从该物系的热力学性质入手。
实验一 空气定压比热容测定一、实验目的1.增强热物性实验研究方面的感性认识，促进理论联系实际，了解气体比热容测定的基本原理和构思。
2.学习本实验中所涉及的各种参数的测量方法，掌握由实验数据计算出比热容数值和比热容关系式的方法。
3.学会实验中所用各种仪表的正确使用方法。
二、实验原理由热力学可知，气体定压比热容的定义式为()p p hc T∂=∂ （1） 在没有对外界作功的气体定压流动过程中，p dQ dh M=, 此时气体的定压比热容可表示为p p TQM c )(1∂∂=（2） 当气体在此定压过程中由温度t 1被加热至t 2时，气体在此温度范围内的平均定压比热容可由下式确定)(1221t t M Q c p t t pm-=(kJ/kg ℃) (3)式中，M —气体的质量流量，kg/s;Q p —气体在定压流动过程中吸收的热量，kJ/s 。
大气是含有水蒸汽的湿空气。
当湿空气由温度t 1被加热至t 2时，其中的水蒸汽也要吸收热量，这部分热量要根据湿空气的相对湿度来确定。
如果计算干空气的比热容，必须从加热给湿空气的热量中扣除这部分热量，剩余的才是干空气的吸热量。
低压气体的比热容通常用温度的多项式表示，例如空气比热容的实验关系式为3162741087268.41002402.41076019.102319.1T T T c p ---⨯-⨯+⨯-=(kJ/kgK)式中T 为绝对温度，单位为K 。
该式可用于250～600K 范围的空气，平均偏差为0.03%，最大偏差为0.28%。
在距室温不远的温度范围内，空气的定压比热容与温度的关系可近似认为是线性的，即可近似的表示为Bt A c p += （4）由t 1加热到t 2的平均定压比热容则为m t t t t pm Bt A tt B A dt t t Bt A c+=++=-+=⎰221122121(5) 这说明，此时气体的平均比热容等于平均温度t m = ( t 1 + t 2 ) / 2时的定压比热容。
化工原理实验指导书（2014修订版）大连大学环境与化学工程学院2014.3目录绪论 (1)实验一、流体流动阻力的测定 (5)实验二、流量计的流量校正 (11)实验三、离心泵特性曲线的测定 (16)实验四、恒压过滤常数的测定 (20)实验五对流传热系数与准数关联式常数的测定 (27)实验六板式精馏塔塔板效率的测定 (36)实验七填料吸收塔操作及体积吸收系数测定 (44)实验八洞道干燥速率曲线的测定 (50)附录一相关系数检验表 (55)附录二 F分布数值表 (56)附录三阿贝折光仪的使用方法 (60)附录四热电偶的工作原理 (62)附录五双对数坐标纸 (65)绪 论0.1 化工原理实验的意义和目的化工原理是以研究化工生产过程为对象的工程学科，它紧密联系化工生产实际，是化工专业学生的一门重要技术基础课。
实验则是学生学习、掌握和运用这门课程不可缺少的环节。
实验是教学中的实践环节，是学生巩固理论知识，从实践中进一步学习新知识的重要途径，它与课堂讲课、习题课、课程设计一样，是教学过程的重要组成部分。
所以，学生应当重视实验教学，认真上好实验课。
在近代科学技术的发展中，实验研究是不可缺少的手段和方法。
化学工程的建立和发展，如同其他学科一样，除了生产经验的总结外，理论与技术的进步都是建立在实验研究的基础上。
由于化学工程领域遇到的问题和处理的现象十分复杂，许多实际问题，不能只依靠几个假设与定理，或通过演绎推理的方法，就能得到可以应用的结果。
一般来说，无论理论问题或工程问题，都需要通过实验来验证开始的假设与模型。
从实践中发现问题，认识规律，总结经验上升为理论，或者将实验结果归纳整理为经验或半经验结果。
工程设计的依据，新技术的开发和应用，都离不开实验研究。
化工原理所涉及的绝大部分内容，也多半是以实验为基础的经验或半经验的关联。
例如流体在管内流动的阻力计算的研究，摩擦系数λ的确定，就是分析研究了影响阻力大小的许多因素，如管长、管径、管壁粗糙度、流体物性、流动状态等，利用因次分析方法得到一定的准数关系，如：()d d l R f u p e ερ,,/2=∆()d R f e ελ,=然后通过实验确定它们之间的定量关系。

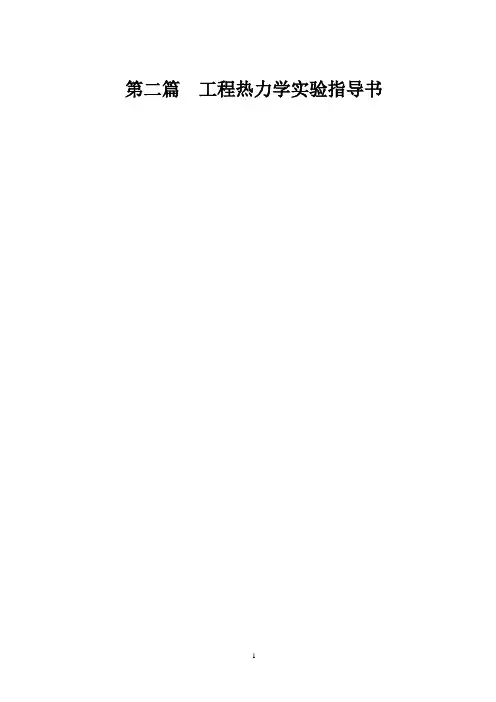

第二篇工程热力学实验指导书实验一二氧化碳临界状态观测及p-v-t关系测定实验一、实验目的1、了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
2、加深对课堂所讲工质的热力状态、凝结、汽化、饱和状态等基本概念的理解。
3、掌握CO2的p-υ-t关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
4、学会活塞式压力计、恒温器等部分热工仪器的正确使用方法。
二、实验内容1、测定CO2的p-υ-t关系。
在p-υ坐标图中绘出低于临界温度（t=20℃）、临界温度（t=31.1℃）和高于临界温度（t=50℃）的三条等温曲线，并与标准实验曲线（见图三）及理论计算值相比较，分析差异原因。
2、测定CO2在低于临界温度时（t=20℃，25℃）饱和温度与饱和压力之间的对应关系并与图四中绘出的t s=p s曲线比较。
3、观测临界状态（1）临界状态附近汽液两相模糊的现象。
（2）汽液整体相变现象（3）测定CO2的t c、p c、υc等临界参数，并将实验所得的υc值与理想气体状态方程和范德瓦尔斯方程的理论值相比较，简述其差异原因。
三、仪器设备1、实验所用设备及仪表有实验台本体及其防护罩，恒温器，压力台等三大部分组成。
如图3-1所示。
2、实验台本体如图3-2所示.图3-1 CO 2实验台系统图 1-实验台本体；2-活塞式压力计； 3-恒温器图3-2 实验台本体示意图1-高压容器；2-玻璃杯；3-压力油；4-水银；5-密封填料；6-填料压盖7-恒温水套；8-承压玻璃管；9-二氧化碳空间； 10-温度计四、所需耗材液压油。
五、实验原理、方法和手段1.当简单可压缩热力系统处于平衡状态时，状态参数压力p 、温度t 和比体积v 之间存在一定的函数关系，有：(,,)F p v t p = （3-1）或者 (,)t f p v = （3-2）当温度维持不变时，测定与不同压力所对应的比体积数值，从而可获得等温线的数据。
1873年范德瓦尔对理想气体状态方程作了相应修正，提出下列实际气体状态方程：RT b v v aP =-+))((2 （3-3） 或者 =p b v T R --2va（3-4）式中，a 与b 是各种气体所特有的，数值为正的常数，称为范德瓦尔常数。
实验一二氧化碳PVT关系一、实验目的1、了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。
2、增加对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理解。
3、掌握CO2的p-v-t关系的测定方法，学会用实验测定实际气体状态变化规律的方法和技巧。
4、学会活塞式压力计，恒温器等热工仪器的正确使用方法。
二、实验内容1、测定CO2的p-v-t关系。
在p-v坐标系中绘出低于临界温度（t=20℃）、临界温度（t=31.1℃）和高于临界温度（t=50℃）的三条等温曲线，并与标准实验曲线及理论计算值相比较，并分析其差异原因。
2、测定CO2在低于临界温度（t=20℃、27℃）饱和温度和饱和压力之间的对应关系，并与图四中的t s-p s曲线比较。
3、观测临界状态（1）临界状态附近气液两相模糊的现象。
（2）气液整体相变现象。
（3）测定CO2的p c、v c、t c等临界参数，并将实验所得的v c值与理想气体状态方程和范德瓦尔方程的理论值相比教，简述其差异原因。
三、实验设备及原理整个实验装置由压力台、恒温器和实验台本体及其防护罩等三大部分组成（如图一所示）。
图一试验台系统图图二试验台本体试验台本体如图二所示。
其中1—高压容器；2—玻璃杯；3—压力机；4—水银；5—密封填料；6—填料压盖；7—恒温水套；8—承压玻璃杯；9—CO2空间；10—温度计。
、对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、t之间有：F(p,v,t)=0 或t=f(p,v) （1）本实验就是根据式（1），采用定温方法来测定CO2的p-v-t关系，从而找出CO2的p-v-t关系。
实验中，压力台油缸送来的压力由压力油传入高压容器和玻璃杯上半部，迫使水银进入预先装了CO2气体的承压玻璃管容器，CO2被压缩，其压力通过压力台上的活塞杆的进、退来调节。
温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力值，由装在压力台上的压力表读出。
温度由插在恒温水套中的温度计读出。
比容首先由承压玻璃管内二氧化碳柱的高度来测量，而后再根据承压玻璃管内径截面不变等条件来换算得出。
四、实验步骤1、按图一装好实验设备，并开启实验本体上的日光灯（目的是易于观察）。
2、恒温器准备及温度调节：（1）、把水注入恒温器内，至离盖30～50mm。
检查并接通电路，启动水泵，使水循环对流。
（2）、把温度调节仪波段开关拨向调节，调节温度旋扭设置所要调定的温度，再将温度调节仪波段开关拨向显示。
（3）、视水温情况，开、关加热器，当水温未达到要调定的温度时，恒温器指示灯是亮的，当指示灯时亮时灭闪动时，说明温度已达到所需要恒温。
（4）、观察温度，其读数的温度点温度设定的温度一致时（或基本一致），则可（近似）认为承压玻璃管内的CO2的温度处于设定的温度。
（5）、当所需要改变实验温度时，重复（2）～（4）即可。
注：当初使水温高于实验设定温度时，应加冰进行调节。
3、加压前的准备：因为压力台的油缸容量比容器容量小，需要多次从油杯里抽油，再向主容器管充油，才能在压力表显示压力读数。
压力台抽油、充油的操作过程非常重要，若操作失误，不但加不上压力，还会损坏试验设备。
所以，务必认真掌握，其步骤如下：（1）关压力表及其进入本体油路的两个阀门，开启压力台油杯上的进油阀。
（2）摇退压力台上的活塞螺杆，直至螺杆全部退出。
这时，压力台油缸中抽满了油。
（3）先关闭油杯阀门，然后开启压力表和进入本体油路的两个阀门。
（4）摇进活塞螺杆，使本体充油。
如此交复，直至压力表上有压力读数为止。
（5）再次检查油杯阀门是否关好，压力表及本体油路阀门是否开启。
若均已调定后，即可进行实验。
4、作好实验的原始记录：（1）设备数据记录：仪器、仪表名称、型号、规格、量程、等。
（2）常规数据记录：室温、大气压、实验环境情况等。
（3）测定承压玻璃管内CO 2质量不便测量，而玻璃管内径或截面积（A ）又不易测准，因而实验中采用间接办法来确定CO 2的比容，认为CO 2的比容ν与其高度是一种线性关系。
具体方法如下：a ）已知CO 2液体在20℃，9.8MPa 时的比容ν（20℃，9.8Mpa ）=0.00117M 3·㎏。
b ）实际测定实验台在20℃，9.8Mpa 时的CO 2液柱高度Δh 0（m ）。
（注意玻璃管水套上刻度的标记方法）c ）∵ν（20℃，9.8Mpa ）=kg m mAh /00117.030=∆ ∴)/(00117.020m kg K h A m =∆= 其中：K ——即为玻璃管内CO 2的质面比常数。
所以，任意温度、压力下CO 2的比容为：K hA m h ∆=∆=/ν （m 3/kg ）式中，Δh=h-h 0h ——任意温度、压力下水银柱高度。
h 0——承压玻璃管内径顶端刻度。
5、测定低于临界温度t=20℃时的等温线。
（1）将恒温器调定在t=20℃，并保持恒温。
（2）压力从4.41Mpa 开始，当玻璃管内水银柱升起来后，应足够缓慢地摇进活塞螺杆，以保证等温条件。
否则，将来不及平衡，使读数不准。
（3）按照适当的压力间隔取h 值，直至压力p=9.8MPa 。
（4）注意加压后C O 2的变化，特别是注意饱和压力和饱和温度之间的对应关系以及液化、汽化等现象。
要将测得的实验数据及观察到的现象一并填入表1。
（5）测定t=25℃、27℃时其饱和温度和饱和压力的对应关系。
6、测定临界参数，并观察临界现象。
（1）按上述方法和步骤测出临界等温线，并在该曲线的拐点处找出临界压力p c 和临界比容νc ，并将数据填入表1。
（2）观察临界现象。
a）整体相变现象由于在临界点时，汽化潜热等于零，饱和汽线和饱和液线合于一点，所以这时汽液的相互转变不是象临界温度以下时那样逐渐积累，需要一定的时间，表现为渐变过程，而这时当压力稍在变化时，汽、液是以突变的形式相互转化。
b）汽、液两相模糊不清的现象处于临界点的CO2具有共同参数（p,v,t），因而不能区别此时CO2是气态还是液态。
如果说它是气体，那么，这个气体是接近液态的气体；如果说它是液体，那么，这个液体又是接近气态的液体。
下面就来用实验证明这个结论。
因为这时处于临界温度下，如果按等温线过程进行，使CO2压缩或膨胀，那么，管内是什么也看不到的。
现在，我们按绝热过程来进行。
首先在压力等于7.64Mpa附近，突然降压CO2状态点由等温线沿绝热线降到液区，管内CO2出现明显的液面。
这就是说，如果这时管内的CO2是气体的话，那么，这种气体离液区很接近，可以说是接近液态的气体；当我们在膨胀之后，突然压缩CO2时，这个液面又立即消失了。
这就告诉我们，这时CO2液体离气区也是非常接近的，可以说是接近气态的液体。
既然，此时的CO2既接近气态，又接近液态，所以能处于临界点附近。
可以这样说：临界状态究竟如何，就是饱和汽、液分不清。
这就是临界点附近，饱和汽、液模糊不清的现象。
7、测定高于临界温度t=50℃时的定温线。
将数据填入原始记录表1。
五、实验结果处理和分析1、按表1的数据，如图三在p-v坐标系中画出三条等温线。
2、将实验测得得等温线与图三所示的标准等温线比较，并分析它们之间的差异及原因。
3、将实验测得的饱和温度与压力的对应值与图四给出的t s-p s曲线相比较。
表1CO等温实验原始记录图三标准曲线4、将实验测定的临界比容νc 与理论计算值一并填入表2，并分析它们之间的差异及其原因。
表2临界比容V c [m 3/Kg]5、应用RK 状态方程：()b v v T ab v RT P +--=5.0 （1－5）cc c c P RTb P T R a 0867.0,4278.05.22==（1－6）进行体积数据推算并与相应的实验值比较。
CO2的临界参数为：T C＝304.2 K ；P C＝7.376 Mpa六、仪器参数尺寸:1000×400×800电源:220V 功率:1.5KW测定二氧化碳的P-V-T关系，测定其临界参数PVT/测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容，如测定二氧化碳和温度和饱和压力的对应关系七、参考文献1Vargaftic N B. Tables on the Thermophysical Properties of Liquids and Gases. 2nd Ed. New York: Hemisphere Publishing Corp., 1975. 167～1682Neindre B L E, Vodar B. Experimental Thermodynamics. Vol II. London: Butterworths, 1968.347～3583童景山. 分子聚集理论及其应用. 北京: 科学出版社，1999. 32～36，209～2164童景山. CO2气、液、固三相饱和态下PVT的计算. 工程热物理学报，2001，22（6）: 668～670。
