电力系统分析复习题

《电力系统分析》课程复习资料一、单项选择题：1.在电力系统的构成中，完成电能生产的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户2.电气化铁路接触网的供电电压等级为 [ ]A.10kVB.35kVC.110kVD.25kV3.在架空线路的结构中，起到将雷电流引入大地以保护电力线路免受雷击的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子4.缩短电气距离，也就是减小各电气元件的阻抗，主要是 [ ]A.电阻B.电抗C.电导D.电纳5.关于调频任务的分配，用发电机组调频器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整6.在电力系统的构成中，完成电能变换的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户7.根据电气化铁路供电额定电压和电压等级，牵引变电所出线的电压等级为 [ ]A.10kVB.35kVC.27.5kVD.25kV8.由输电设备、变电设备和配电设备组成的网络称为 [ ]A.电力网络B.电力系统C.动力系统D.发电系统9.在架空线路的结构中，起到将使导线和杆塔间保持绝缘的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子10.电力系统的电气参数中，电抗的符号表示为 [ ]A.RB.XC.GD.B11.下列哪项不属于潮流计算的任务？ [ ]A.给定的网络接线B.功率分布C.功率损耗D.未知的节点电压12.关于调频任务的分配，用发电机组调速器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整13.工厂电力网是按下列哪种基本方法选择导线截面？ [ ]A.按容许电压损耗B.按电晕临界电压C.按经济电流密度D.按机械强度的要求14.在电力系统的构成中，完成电能输配的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户15.在架空线路的结构中，起到支撑导线和避雷器的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子16.下图中的曲线P2属于哪种负荷？[ ]A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷17.正常情况下，我国规定频率允许的偏移范围为 [ ]A.50±0.1～0.2HzB.50±0.1～0.5HzC.50±0.2～0.5HzD.50±0.2～1.0Hz18.下列哪种无功功率电源是只能发无功功率的发电机？ [ ]A.同步发电机B.同步调相机C.并联电容器D.静止补偿器19.衡量一个电力系统的规模和大小, 通常不包括以下哪个参数基本参量？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.最大负荷D.最高电流等级20.在架空线路的结构中，起到传输电能作用的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子21.一般三根分裂导线的单位阻抗为 [ ]A.0.4Ω/kmB.0.33Ω/kmC.0.3Ω/kmD.0.28Ω/km22.架空线路长度在100～300km，电压等级在110～220kV的线路属于 [ ]A.中等长度电力线路B.短电力线路C.长线路的电力线路D.远线路的电力线路23.分裂导线的单位长度电抗值与下列哪项无关？ [ ]A.分裂导线的分裂数B.导线的长度C.分裂导线的等值半径D.导线的几何均距24.在电力系统的构成中，完成电能使用的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户25.关于对电力系统运行的基本要求描述错误的是 [ ]A.保证可靠的持续供电B.保证良好的电能质量C.保证电能大量储存D.保证系统运行的经济性26.关于电力系统的负荷,供电负荷加上发电厂厂用消耗的功率是指 [ ]A.电力系统的综合用电负荷B.电力系统的供电负荷C.电力系统的发电负荷D.电力系统的总负荷27.关于电力系统负荷的描述，所有电力用户的用电设备所消耗功率的总和是指 [ ]A.电力系统的综合用电负荷B.电力系统的总负荷C.电力系统的供电负荷D.电力系统的发电负荷28.低频运行的危害不包括下列哪项？ [ ]A.发电厂的安全B.用户的工作和产品质量C.负荷的容量D.系统的经济运行29.在电力系统中，改变用户端电压的调整措施不包括下列哪项？ [ ]A.改变系统频率B.改变变压器变比C. 改变功率分布D.改变网络参数30.下列哪项指标不能评定电能质量的因素？ [ ]A.频率B.电压偏移C.电压波形D.电流偏移31.在架空线路的结构中，用来固定、悬挂、连接和保护架空线路各主要元件的金属器件的是 [ ]A.避雷线B.杆塔C.金具D.绝缘子32.五个基准值中，一般选取哪两项作为基准值？ [ ]A.功率和电流B.功率和电压C.电压和电流D.阻抗和电压33.下列哪项参量不能衡量一个电力系统的规模和大小？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.电能质量D.最大负荷34.下列哪项是大电流接地方式的优点？ [ ]A.经济性差B.供电可靠性好C.安全性好D.绝缘费用高35.电力网的年运行费不包括下列哪些？ [ ]A.设备的折旧费B.设备的维护管理费C.设备的小修费D.设备的建设费用二、判断题：1.动力系统是在电力网络的基础上，加上发电厂的动力部分。

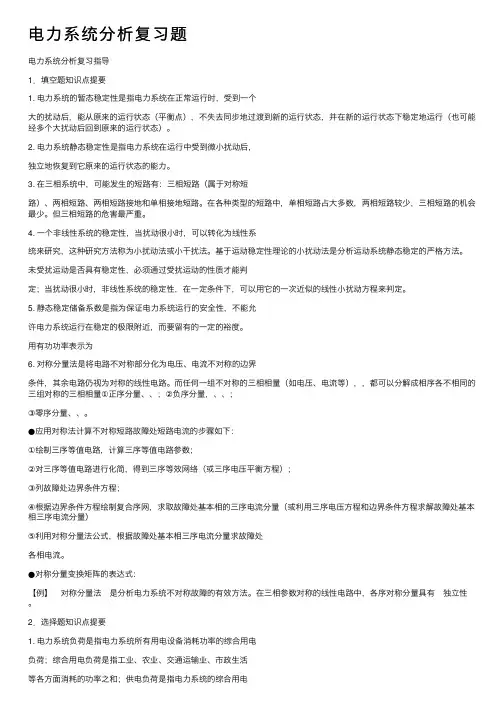

电⼒系统分析复习题电⼒系统分析复习指导1．填空题知识点提要1. 电⼒系统的暂态稳定性是指电⼒系统在正常运⾏时，受到⼀个⼤的扰动后，能从原来的运⾏状态（平衡点），不失去同步地过渡到新的运⾏状态，并在新的运⾏状态下稳定地运⾏（也可能经多个⼤扰动后回到原来的运⾏状态）。

2. 电⼒系统静态稳定性是指电⼒系统在运⾏中受到微⼩扰动后，独⽴地恢复到它原来的运⾏状态的能⼒。

3. 在三相系统中，可能发⽣的短路有：三相短路（属于对称短路）、两相短路、两相短路接地和单相接地短路。

在各种类型的短路中，单相短路占⼤多数，两相短路较少，三相短路的机会最少。

但三相短路的危害最严重。

4. ⼀个⾮线性系统的稳定性，当扰动很⼩时，可以转化为线性系统来研究，这种研究⽅法称为⼩扰动法或⼩⼲扰法。

基于运动稳定性理论的⼩扰动法是分析运动系统静态稳定的严格⽅法。

未受扰运动是否具有稳定性，必须通过受扰运动的性质才能判定；当扰动很⼩时，⾮线性系统的稳定性，在⼀定条件下，可以⽤它的⼀次近似的线性⼩扰动⽅程来判定。

5. 静态稳定储备系数是指为保证电⼒系统运⾏的安全性，不能允许电⼒系统运⾏在稳定的极限附近，⽽要留有的⼀定的裕度。

⽤有功功率表⽰为6. 对称分量法是将电路不对称部分化为电压、电流不对称的边界条件，其余电路仍视为对称的线性电路。

⽽任何⼀组不对称的三相相量（如电压、电流等），，都可以分解成相序各不相同的三组对称的三相相量①正序分量、、；②负序分量，、、；③零序分量、、。

●应⽤对称法计算不对称短路故障处短路电流的步骤如下：①绘制三序等值电路，计算三序等值电路参数；②对三序等值电路进⾏化简，得到三序等效⽹络（或三序电压平衡⽅程）；③列故障处边界条件⽅程；④根据边界条件⽅程绘制复合序⽹，求取故障处基本相的三序电流分量（或利⽤三序电压⽅程和边界条件⽅程求解故障处基本相三序电流分量）⑤利⽤对称分量法公式，根据故障处基本相三序电流分量求故障处各相电流。

●对称分量变换矩阵的表达式：【例】　对称分量法　是分析电⼒系统不对称故障的有效⽅法。

《电力系统分析》综合复习资料一、选择题1．短路电流量大的短路为（）。

A、单相(dān xiānɡ)短路B、两相短路C、两相短路接地D、三相短路2．a为旋转因子a+a2等于多少（）。

A、0B、1C、－1D、23．输电线路的正序阻抗与负序阻抗相比，其值要（）。

A、大B、小C、相等D、都不是4．在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（）。

A、大B、小C、相等D、无关系5．P－δ曲线被称为（）。

A、耗量特性曲线B、负荷曲线C、正弦电压曲线D、功角曲线5．中性点不接地系统，发生单相故障，非故障相电压上升为（）。

A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压6．当电力系统发生故障后投入制动电阻，可增加（）。

A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小7．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。

A、发电机电势B、变压器电势C、电压降D、都不对8．一台发电机出口(chū kǒu)发生三相短路故障，如果发电机次暂态电抗，则发电机提供的短路电流周期分量为额定电流的（）。

A、8倍B、4倍C、6倍D、2倍9．潮流(cháoliú)方程是（）。

A、代数方程(dàishù fāngchéng)B、微分方程(wēi fēn fānɡchénɡ)C、代数方程组D、微分方程组10．电压中枢点是指（）。

A、反映系统电压水平的主要发电厂母线B、反映系统电压水平的主要变电所母线C、1或2D、电机输出线11．等面积定则主要用于分析简单系统的（）。

A、潮流计算B、故障计算C、调压计算D、暂态稳定分析12．系统备用容量中，哪种可能不需要（）。

A、负荷备用B、国民经济备用C、事故备用D、检修备用13．为能在实际负荷超过预测值时及时地向增加的负荷供电而设置的备用容量称为（）。

《电力系统分析》期末考试复习题一、单项选择题1、下列设备不属于电力系统一次设备的是（ A ．发电机）。

B ．变压器C ．输电线路D ．电压表2、导线标号 LGJ-400/50 中 LGJ 表示（ A ．铝绞线）。

B ．铜绞线C ．钢芯铝绞线 3、（）指的是线路始末两端电压的相量差。

D ．电力电缆A ．电压调整B ．电压损耗C ．电压偏移D ．电压降落4、如果两节点没有直接的电气连接，则在列节点导纳矩阵时这两个节点互导纳为（）。

A ．零B ． 1C ．无穷D ．以上答案都不正确5、负荷预测主要针对（）进行，可以作为有功功率和频率三次调整的依据。

A ．幅度小、周期短的偶然性负荷B ．幅度较大、周期较长的冲击性负荷C ．幅度大、周期长的生产、生活负荷D ．幅度小、周期长的负荷6、电力线路的并联电纳（）。

A ．消耗无功功率，呈容性B ．消耗无功功率，呈感性C ．发出无功功率，呈容性D ．发出无功功率，呈感性7、下列关于无限大容量电源说法不正确的是（）。

A ．短路前后电源端口电压幅值恒定B ．电源的内阻抗为无穷大C ．短路前后电源频率恒定D ．真正的无限大容量电源不存在8、对于电力线路，零序电抗和正序电抗总是（）。

A ．相等B ．零序电抗大于正序电抗机密★启用前大连理工大学网络教育学院☆ 2017 年春《电力系统分析》注意事项：本复习题满分共：400 分。

期末考试复习题C．零序电抗小于正序电抗D．二者大小关系不确定9、下列说法不正确的是（）。

A ．短路分析属于机电暂态分析B．短路分析属于电磁暂态分析C.功角稳定性分析属于机电暂态分析D．电磁暂态过程与机电暂态过程并存10、下列关于等面积定则说法不正确的是（）。

A ．最大可能减速面积大于等于加速面积时，系统稳定B．最大可能减速面积小于加速面积时，系统不稳定C．减速面积等于加速面积时，系统临界稳定D.只有当减速面积为零时，系统稳定11、通常同步发电机接在线路首端，它的额定电压为电力线路额定电压的（）。

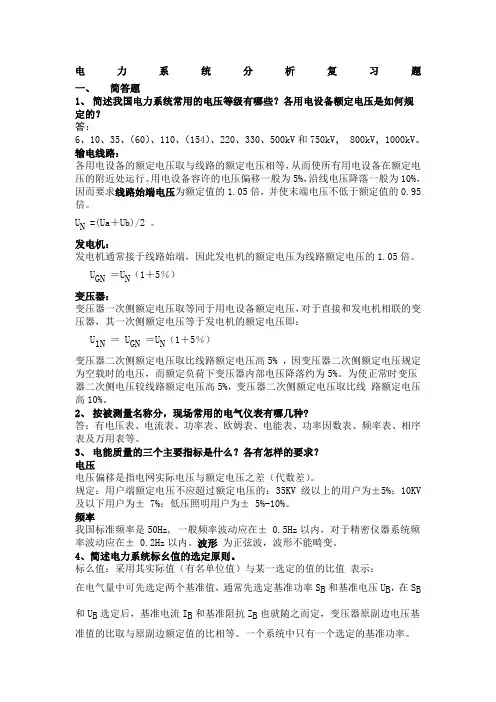

电力系统分析复习题一、简答题1、简述我国电力系统常用的电压等级有哪些？各用电设备额定电压是如何规定的？答：6、10、35、（60）、110、（154）、220、330、500kV和750kV， 800kV，1000kV。

输电线路：各用电设备的额定电压取与线路的额定电压相等，从而使所有用电设备在额定电压的附近处运行。

用电设备容许的电压偏移一般为5%，沿线电压降落一般为10%，因而要求线路始端电压为额定值的1.05倍，并使末端电压不低于额定值的0.95倍。

U N =(Ua＋Ub)/2 。

发电机：发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05倍。

U GN＝U N（1＋5％）变压器：变压器一次侧额定电压取等同于用电设备额定电压，对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压即：U1N ＝ U GN＝U N（1＋5％）变压器二次侧额定电压取比线路额定电压高5% ，因变压器二次侧额定电压规定为空载时的电压，而额定负荷下变压器内部电压降落约为5%。

为使正常时变压器二次侧电压较线路额定电压高5%，变压器二次侧额定电压取比线路额定电压高10%。

2、按被测量名称分，现场常用的电气仪表有哪几种?答：有电压表、电流表、功率表、欧姆表、电能表、功率因数表、频率表、相序表及万用表等。

3、电能质量的三个主要指标是什么？各有怎样的要求？电压电压偏移是指电网实际电压与额定电压之差（代数差）。

规定：用户端额定电压不应超过额定电压的：35KV级以上的用户为±5%；10KV 及以下用户为± 7%；低压照明用户为± 5%-10%。

频率我国标准频率是50Hz, 一般频率波动应在± 0.5Hz以内，对于精密仪器系统频率波动应在± 0.2Hz以内。

波形为正弦波，波形不能畸变。

4、简述电力系统标幺值的选定原则。

标么值：采用其实际值（有名单位值）与某一选定的值的比值表示：在电气量中可先选定两个基准值，通常先选定基准功率S B和基准电压U B，在S B 和U B选定后，基准电流I B和基准阻抗Z B也就随之而定，变压器原副边电压基准值的比取与原副边额定值的比相等。

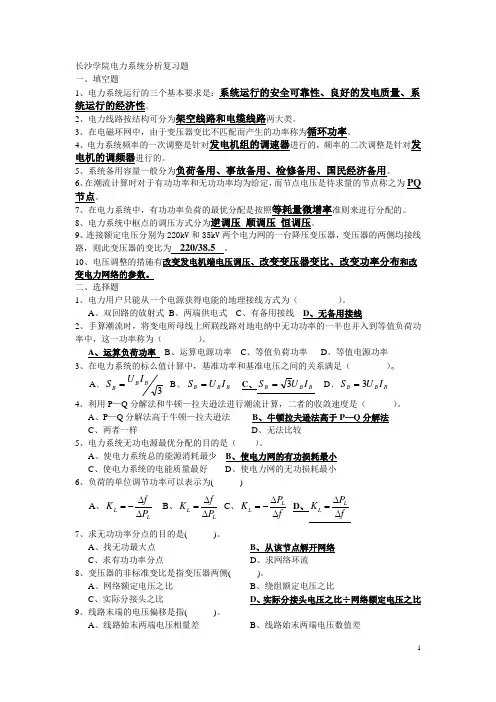

长沙学院电力系统分析复习题 一、填空题1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性。

2、电力线路按结构可分为架空线路和电缆线路两大类。

3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。

4、电力系统频率的一次调整是针对发电机组的调速器进行的，频率的二次调整是针对发电机的调频器进行的。

5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。

6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为PQ 节点。

7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。

8、电力系统中枢点的调压方式分为逆调压 顺调压 恒调压。

9、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为 220/38.5 。

10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数。

二、选择题1、电力用户只能从一个电源获得电能的地理接线方式为（ ）。

A 、双回路的放射式 B 、两端供电式 C 、有备用接线 D 、无备用接线2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（ ）。

A 、运算负荷功率B 、运算电源功率C 、等值负荷功率D 、等值电源功率 3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（ ）。

A 、3BB B I U S = B 、B B B I U S =C 、B B B I U S 3=D 、B B B I U S 3=4、利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ ）。

A 、P —Q 分解法高于牛顿—拉夫逊法 B 、牛顿拉夫逊法高于P —Q 分解法 C 、两者一样 D 、无法比较5、电力系统无功电源最优分配的目的是（ ）。

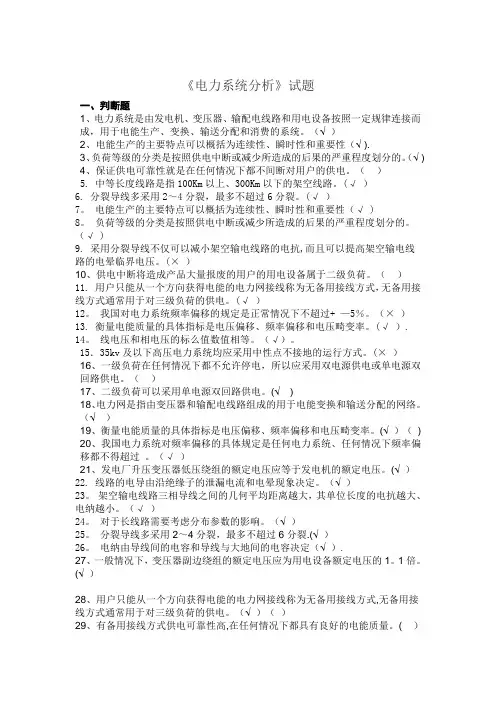

《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。

（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ).3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ )4、保证供电可靠性就是在任何情况下都不间断对用户的供电。

（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。

(√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。

(√ ）7。

电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ )8。

负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ )9. 采用分裂导线不仅可以减小架空输电线路的电抗,而且可以提高架空输电线路的电晕临界电压。

(× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。

(√ ）12。

我国对电力系统频率偏移的规定是正常情况下不超过+ —5％。

（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

(√ ）. 14。

线电压和相电压的标么值数值相等。

（√）。

15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。

(× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。

（×）17、二级负荷可以采用单电源双回路供电。

(√ )18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。

（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

(√ ）（)20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。

（√）21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。

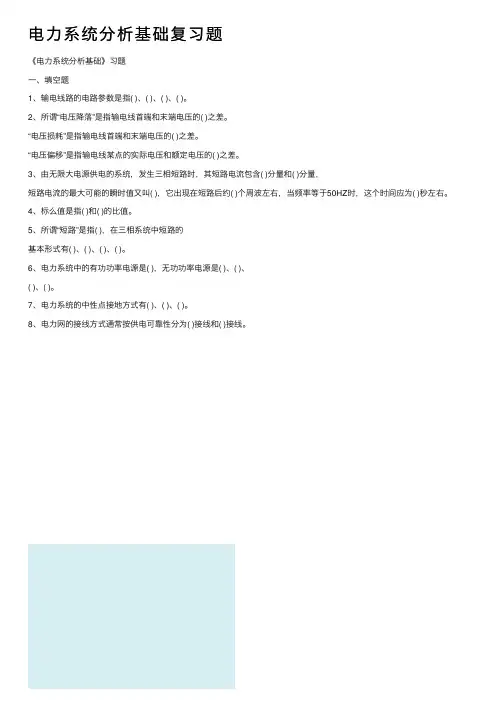

电⼒系统分析基础复习题《电⼒系统分析基础》习题⼀、填空题1、输电线路的电路参数是指( )、( )、( )、( )。

2、所谓“电压降落”是指输电线⾸端和末端电压的( )之差。

“电压损耗”是指输电线⾸端和末端电压的( )之差。

“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。

3、由⽆限⼤电源供电的系统，发⽣三相短路时，其短路电流包含( )分量和( )分量，短路电流的最⼤可能的瞬时值⼜叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ时，这个时间应为( )秒左右。

4、标么值是指( )和( )的⽐值。

5、所谓“短路”是指( )，在三相系统中短路的基本形式有( )、( )、( )、( )。

6、电⼒系统中的有功功率电源是( )，⽆功功率电源是( )、( )、( )、( )。

7、电⼒系统的中性点接地⽅式有( )、( )、( )。

8、电⼒⽹的接线⽅式通常按供电可靠性分为( )接线和( )接线。

9、架空线路是由( )、( )、( )、( )、( )构成。

10、电⼒系统的调压措施有( )、( )、( )、( )。

12、某变压器铭牌上标⽰电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。

⼆、思考题1、电⼒⽹、电⼒系统和动⼒系统的定义是什么？2、电⼒系统的电⽓接线图和地理接线图有何区别？3、电⼒系统运⾏的特点和要求是什么？4、电⽹互联的优缺点是什么？5、我国电⼒⽹的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？6、电⼒系统为什么不采⽤⼀个统⼀的电压等级，⽽要设置多级电压？7、导线型号LGJ-300/40中各字母和数字代表什么？8、什么是电晕现象，它和输电线路的哪个参数有关？9、我国中性点接地⽅式有⼏种？为什么110KV以上电⽹采⽤中性点直接接地？110KV以下电⽹采⽤中性点不接地⽅式？10、架空输电线路为什么要进⾏换位？11、中性点不接地的电⼒系统发⽣单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？12、电⼒系统的接线⽅式有哪些？各⾃的优、缺点有哪些？13、按结构区分，电⼒线路主要有哪⼏类？14、架空线路主要有哪⼏部分组成？各部分的作⽤是什么？15、电⼒系统采⽤分裂导线有何作⽤？简要解释基本原理。

复习学习材料试题与参考答案《电力系统分析》(高起专) 一、单选题1.变压器电抗计算式：应取的单位是（A）A.kVA和kV；B.kW和kV；C.MW和kV；D.MVA和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。

A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。

A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。

A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。

A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。

《电力系统分析》复习题1一、填空题1、电力网络主要由电力线路和（ 变压器或变、配电装置或变电所 ）组成。

2、电能生产最基本首要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（ 220/38.5或5.7 ）。

4、在我国110kV 以上电力系统的中性点运行方式一般为（直接接地）。

5、电压降落指元件两端电压的（相量差）。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（循环功率；）。

7、电力系统频率的一次调整，通过调节发电机组上的（调速器）完成。

8、双绕组变压器的分接头在（ 高压绕组 ）侧。

9、短路冲击电流指的是（短路电流最大可能的瞬时值）。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。

二、单项选择题1、电导是反映电流流经导线而产生的__D__的参数。

A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采用的调压方式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流方程是由____B_____推导得来的。

A 回路电流方程；B 节点电压方程；C 支路电压方程；D 割集方程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相角未知；D 节点的电压和相角已知6、高压电网中，电能传输时产生的电压损耗主要是____D______引起的。

A 有功电流流过电阻；B 有功电流流过电抗；C 无功电流流过电阻；D 无功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电力系统进行潮流的调整和控制措施，错误的是____D_____。

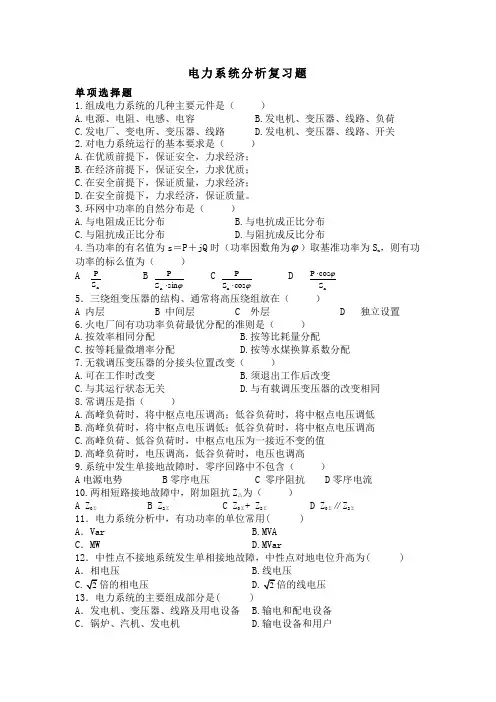

电力系统分析复习题单项选择题1.组成电力系统的几种主要元件是（ ）A.电源、电阻、电感、电容B.发电机、变压器、线路、负荷C.发电厂、变电所、变压器、线路D.发电机、变压器、线路、开关2.对电力系统运行的基本要求是（ ）A.在优质前提下，保证安全，力求经济；B.在经济前提下，保证安全，力求优质；C.在安全前提下，保证质量，力求经济；D.在安全前提下，力求经济，保证质量。

3.环网中功率的自然分布是（ ）A.与电阻成正比分布B.与电抗成正比分布C.与阻抗成正比分布D.与阻抗成反比分布4.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ）A n S PB ϕsin S P n ⋅C ϕcos S P n ⋅D nS cos P ϕ⋅5．三绕组变压器的结构、通常将高压绕组放在（ ）A 内层B 中间层C 外层D 独立设置6.火电厂间有功功率负荷最优分配的准则是（ ）A.按效率相同分配B.按等比耗量分配C.按等耗量微增率分配D.按等水煤换算系数分配7.无载调压变压器的分接头位置改变（ ）A.可在工作时改变B.须退出工作后改变C.与其运行状态无关D.与有载调压变压器的改变相同8.常调压是指（ ）A.高峰负荷时，将中枢点电压调高；低谷负荷时，将中枢点电压调低B.高峰负荷时，将中枢点电压调低；低谷负荷时，将中枢点电压调高C.高峰负荷、低谷负荷时，中枢点电压为一接近不变的值D.高峰负荷时，电压调高，低谷负荷时，电压也调高9.系统中发生单接地故障时，零序回路中不包含（ ）A 电源电势B 零序电压C 零序阻抗D 零序电流10.两相短路接地故障中，附加阻抗Z △为（ ）A Z 0ΣB Z 2ΣC Z 0Σ+ Z 2ΣD Z 0Σ∥Z 2Σ11．电力系统分析中，有功功率的单位常用( )A ．Var B.MVAC ．MW D.MVar12．中性点不接地系统发生单相接地故障，中性点对地电位升高为( )A ．相电压 B.线电压13．电力系统的主要组成部分是( )A ．发电机、变压器、线路及用电设备 B.输电和配电设备C ．锅炉、汽机、发电机 D.输电设备和用户14．三绕组变压器的分接头，一般装在( )A ．高压和低压绕组 B.高压和中压绕组C ．中压和低压绕组 D.三个绕组都装15．三相架空输电线路导线间换位的目的是( )A ．使三相导线张力相同 B.使换位杆塔受力均匀C ．使三相导线长度相等 D.减少三相参数的不平衡16．节点导纳矩阵为方阵，其阶数等于( )A ．网络中所有节点数 B.网络中除参考节点以外的节点数C ．网络中所有节点数加1 D.网络中所有节点数加217．P —Q 分解法和牛顿一拉夫逊法进行潮流计算时，其计算精确度是( )A ．P —Q 分解法高于牛顿一拉夫逊法 B.P —Q 分解法低于牛顿一拉夫逊法C ．两种方法一样 D.无法确定，取决于网络结构18．电力系统有功功率负荷最优分配的目标是( )A ．电压损耗最小 B.有功功率损耗最小C ．无功功率损耗最小 D.单位时间内消耗的一次能源最小19．发电机的单位调节功率可以表示为( ) A.G G P K f∆=∆ B. G G f K P ∆=-∆ C.G G P K f ∆=-∆ D. G Gf K P ∆=∆ 20．逆调压是指( )A ．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C ．高峰负荷，低谷负荷时中枢点的电压均调低D.高峰负荷，低谷负荷是中枢点的电压均调高21．出现概率最多的短路故障形式是( )A ．三相短路 B.两相短路C ．两相短路接地 D.单相短路接地22．无限大功率电源在外部有扰动时，仍能保持( )A ．有功功率不变 B.无功功率不变C ．电压不变 D.视在功率不变23．一般情况下，变压器的负序电抗x T(2)与正序电抗x T(1)的大小关系为( )A ．X T(1)=X T(2) B.X T(1)>X T(2)C ．X T(1)<X T(2) D.X T(1)》X T(2)24．中性点直接接地系统发生短路后，短路电流中没有零序分量的不对称故障形式是( )A ．单相短路 B.两相短路C ．两相接地短路 D.三相短路25．对称分量法适用于的系统是( )A ．非线性系统 B.线性系统C ．非刚性系统 D.刚性系统26．小干扰法适用于简单电力系统的( )A ．潮流分析 B.暂态稳定分析C．大扰动分析 D.静态稳定分析27．若作用于发电机转子的机械功率大于电磁功率，发电机转子转速将( ) A．增加 B.减小C．不变 D.先减小后增加28．发电机出口发生三相短路时，发电机的输出功率为( )A．额定功率 B.功率极限C．0 D.额定功率的75％29．500kV高压输电网串联电容的主要目的是( )A．经济调度 B.电压调整C．频率调整 D.提高稳定性30．利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统的暂态稳定性将( )A．失去 B.保持C．为临界稳定 D.至少能运行30分钟后失去稳定单项选择题1-5 BCDAC 6-10 CBCAD11-15 CAABD 16-20 BCDCA21-25 DCABB 25-30 DACDA填空题1.衡量电能质量好坏的指标是、和。

《电力系统分析》复习题一、选择题1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压）B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（ A ）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T （2）与正序电抗X T （1）的大小关系为（ C ）A.X T （1）>X T(2)B.X T （1）<X T(2)C. X X t t 21D.X T （1）>>X T(2)16.电力系统分析中，有功功率的单位常用（ B ）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（ D ）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ C）A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（ A ）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（ B ）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（ B ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。

《电力系统分析》复习题一、填空题1、电力系统是由、和有机连接起来，所构成的生产、输送、分配和使用电能的整体。

2、在三相电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：、和。

3、用功率和阻抗表示的电压降纵分量的表达式为。

4、当功率的有名值为S=P+jQ时，（功率因数角为），取基准功率为Sn，则无功功率的标么值为。

5、为了满足频率调整的需要，以适应用户对功率的要求，电力系统装设的发电机的额定容量必须当前的负荷。

6、采用分裂导线，使得线路电抗。

7、在频率调整过程中，能够实现频率无差调节的是。

8、有零序分量的条件是三相电流之和不等于。

9、环式网络中，有功功率分点和无功功率分点。

10、在频率调整过程中，能够实现频率无差调节的是。

11、潮流计算中，PV节点是指的节点。

12、电力系统电压中枢点是指。

13、暂态稳定性是研究系统在扰动下的稳定性问题。

14、超导同步发电机三相短路时定子绕组中的电流包括，，，。

15、派克变换是将系统变为系统，经派克变换后，自感和互感系数是。

16、电力网络主要由电力线路和组成。

17、电能生产最基本首要的要求是18、在电磁环网中，由于变压器变比不匹配而产生的功率称为。

19、正序等效法则是指。

20、电能质量包括 、 和 三个方面。

21、短路冲击电流指的是 。

22、 指等值负荷功率Li Li Q P 、和等值电源功率Gi Gi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小U i 和相位角δi ; 指等值负荷和等值电源的有功功率P Li 、P Gi 给定，即注入有功功率P i 给定，等值负荷的无功功率Q Li 和节点电压的大小U i 也给定，待求的则是等值电源的无功功率Q Gi ，注入无功功率Q i 和节点电压的相位角δi 。

23、电力系统频率的一次调整，通过调节发电机组上的 完成。

24、所谓电力系统稳定性是指 。

25、电力系统的调压措施有 、 、。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。

38．网K 点发生两相短路接地，求K 点短路电流值。

40．某简单系统如图若在K点发生三相短路，求使得系统保持暂态稳定的极限切除角。

２． 对称分量法 是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中，各序对称分量具有 独立性。

1．无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（ 2 ）①cp bp ap i i i == ②cp bp ap i i i ≠≠ ③cp bp ap i i i ≠= ④cp bp ap i i i =≠ 2.短路电流量最大的短路为（ 4 ）①单相短路 ②两相短路 ③两相短路接地 ④三相短路 3.理想同发电机，q 轴电抗的大小顺序是（ 2 ）①xq=xq ″ ②xq ＞xq ″ ③xq ＜xq ″ ④都不对 4.a 为旋转因子1+a+a 2等于多少（ 1 ）①0 ②1 ③－1 ④2 5.输电线路的正序阻抗与负序阻抗相比，其值要（ 3 ）①大 ②小 ③相等 ④都不是 6.系统中发生单接地故障时，零序回路中不包含（ 4 ）①零序电流 ②零序电压 ③零序阻抗 ④电源电势 7.两相短路接地故障中，附加阻抗Z △为（ 4 ）①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ8.在发电机稳态运行状态中，机械功率P T 与电磁功率相比，将（ 3 ）①大 ②小 ③相等 ④无关系 9.P －δ曲线被称为（ 4 ）①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 10.故障计算可以应用（ 3 ）①等面积定则 ②小干扰法 ③正序增广定则 ④等耗量微增率原 三、简答题1.列出三种提高系统静态稳定的措施。

电⼒系统分析基础试卷及复习资料电⼒系统分析基础试卷1⼀、简答题（15分）电⽹互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电⼒系统潮流的计算机算法中，节点被分为⼏种类型，已知数和未知数各是什么？电⼒系统的调压措施和调压⽅式有哪些？什么是短路冲击电流？产⽣冲击电流最恶劣的条件有哪些？⼆、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所⽰, 当 f 1 、f 2点分别发⽣不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T L G1T三、（15分）额定电压为110KV 的辐射型电⼒⽹，参数如图所⽰，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15P GN =500MW σ%=4 P GN =450MW σ%=5 负荷的单位调节功率K L*=1.5负荷后，系统的频率和发电机的出⼒各为多少？五、（15分）设由电站1向⽤户2供电线路如图，为了使⽤户2能维持额定电压运⾏，问在⽤户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15（注：图中参数为归算到统⼀基准值下的标么值SB=100MV A，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？Xn的⼤⼩是否对正、负序电流有影响？七、（15分）电⼒系统接线如图所⽰，元件参数标于图中，当f点发⽣三相短路时，若要使短路后的短路功率Sf不⼤于250MV A，试求(SB=100MV A，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？⼀、简答题（25分）电⼒系统为什么不采⽤⼀个统⼀的电压等级，⽽要设置多级电压？什么是电压损耗、电压降落、电压偏移？电⼒系统采⽤分裂导线有何作⽤？简要解释基本原理。

在复杂电⼒系统潮流的计算机算法中，节点被分为⼏种类型，已知数和未知数各是什么？什么是电⼒系统短路故障？故障的类型有哪些？⼆、(15分)在如图所⽰的两机系统中，PGN1=450MW，σ1%=5；PGN2=500MW，σ2%=4。

电力系统分析复习题9-11.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。

2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

9-21.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。

日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。

3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxav m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxP P α=。

4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。

5.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。

6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。

一填空题。

1．自然功率是衡量输电线路传输能力的重要数据，增大 和减小线路的波阻抗均能增大自然功率。

2．均一电网是指 的电网。

3．P-Q 分解法是极坐标形式牛顿－拉夫逊法潮流计算的一种简化算法，就计算结果的精确度而言，两种算法相比较，前者 。

4．电力系统中枢点的调压方式主要有 、 、 三种方式。

5．简述潮流计算和短路计算的导纳矩阵有何区别6．一条10kV 的输电线路，它的供电半径大约为 （在1km ，10km ，100km 中选一个），它的输送容量大约为 （在1MW ，10MW ，100MW 中选一个）7．分裂导线和单导线相比，其电抗要 些，电容要 些，波阻抗要 些。

8．分别写出下列物理量的中文名称：Eq ： , E Q ： , E ’q ： , x ’ ’d ： 。

9．两相断线故障的边界条件和 故障的边界条件相似。

10．我国电力系统的电压等级主要有 。

11．频率的一次调节是由发电机的 执行的，频率的二次调节是由发电机的 执行的，12．调节电力系统的电压，可以采取的措施有 、 、 、 等。

14．调相机的铭牌上标示的额定容量是指 （发出的无功，吸收的无功，发出和吸收的无功）。

15．系统故障前运行在额定状态，然后在f 点突然发生金属性三相短路，f 点的自阻抗Z ff =0.6，f 点和i 点之间的互阻抗Z if =0.4，则短路电流I f = 、V f = 、V i =16． 电能质量 的指标主要有 、 、 。

17． 计算导线电阻时，有时要考虑温度对电阻的影响，随着导体温度的升高，电阻会变大，你是怎样理解这种变化趋势的？18．导线电抗随着导线自身半径增大而 ，随相间距离增大而 。

不过，导线的电抗变化不是很大，一般来说，每公里架空单导线的电抗大约为 （0.4Ω，0.04Ω，0.004Ω）19．写出计算导线互几何均距的公式 。

20． 在标么值计算中，常常取平均电压作为电压的基准值，请写出各电压等级的平均电压值 。
