潜水泵恒压供水

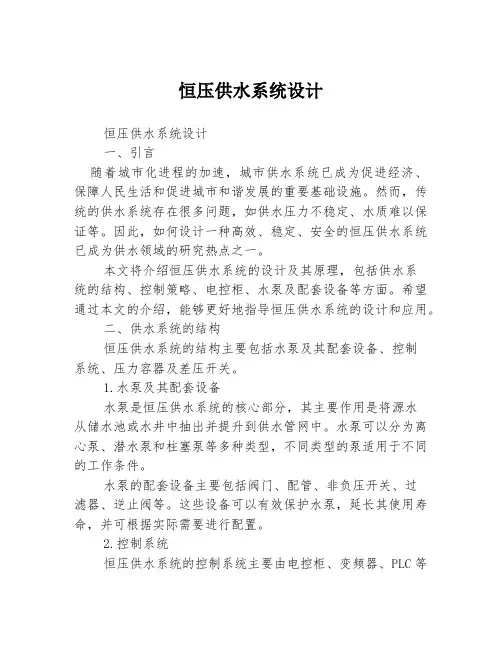

恒压供水系统设计恒压供水系统设计一、引言随着城市化进程的加速，城市供水系统已成为促进经济、保障人民生活和促进城市和谐发展的重要基础设施。

然而，传统的供水系统存在很多问题，如供水压力不稳定、水质难以保证等。

因此，如何设计一种高效、稳定、安全的恒压供水系统已成为供水领域的研究热点之一。

本文将介绍恒压供水系统的设计及其原理，包括供水系统的结构、控制策略、电控柜、水泵及配套设备等方面。

希望通过本文的介绍，能够更好地指导恒压供水系统的设计和应用。

二、供水系统的结构恒压供水系统的结构主要包括水泵及其配套设备、控制系统、压力容器及差压开关。

1.水泵及其配套设备水泵是恒压供水系统的核心部分，其主要作用是将源水从储水池或水井中抽出并提升到供水管网中。

水泵可以分为离心泵、潜水泵和柱塞泵等多种类型，不同类型的泵适用于不同的工作条件。

水泵的配套设备主要包括阀门、配管、非负压开关、过滤器、逆止阀等。

这些设备可以有效保护水泵，延长其使用寿命，并可根据实际需要进行配置。

2.控制系统恒压供水系统的控制系统主要由电控柜、变频器、PLC等组成。

控制系统可以根据供水管网的压力变化自动控制水泵的启停，从而达到恒压供水的目的。

同时，控制系统还可以实现保护、监测和报警等功能。

3.压力容器及差压开关压力容器和差压开关是恒压供水系统中常用的配件。

压力容器可以通过存储压缩空气的方式，来缓解水泵在启动或停机时的水击现象，从而保护水泵和管道；差压开关可以对水泵的进出水口进行监测，实现自动控制启停。

三、控制策略恒压供水系统的控制策略可以根据实际需要分为分级控制和组合控制两种。

1.分级控制分级控制是指根据不同用水压力要求，将供水管网划分为不同的区域，并分别配置相应的水泵和控制系统。

当某一区域的用水量增加时，控制系统就自动启动该区域对应的水泵，并通过变频器控制其运行频率，从而达到维持该区域用水压力恒定的目的。

当该区域用水量下降时，控制系统会自动停止该区域的水泵，从而节约能源。

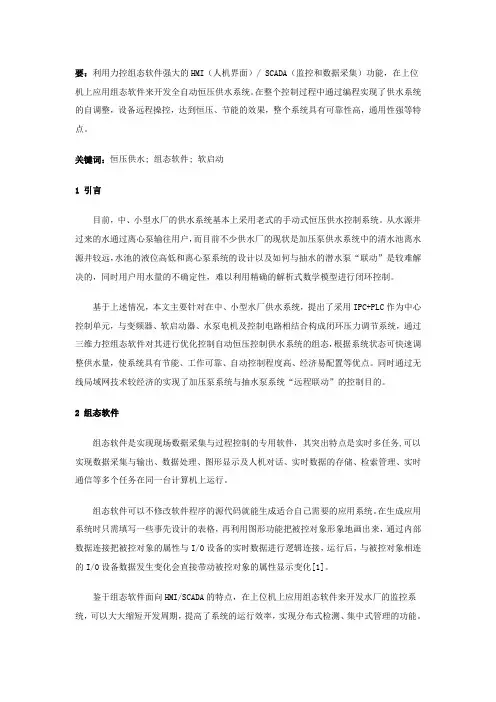

要：利用力控组态软件强大的HMI（人机界面）/ SCADA（监控和数据采集）功能，在上位机上应用组态软件来开发全自动恒压供水系统。

在整个控制过程中通过编程实现了供水系统的自调整，设备远程操控，达到恒压、节能的效果，整个系统具有可靠性高，通用性强等特点。

关键词：恒压供水; 组态软件; 软启动1 引言目前，中、小型水厂的供水系统基本上采用老式的手动式恒压供水控制系统。

从水源井过来的水通过离心泵输往用户，而目前不少供水厂的现状是加压泵供水系统中的清水池离水源井较远，水池的液位高低和离心泵系统的设计以及如何与抽水的潜水泵“联动”是较难解决的，同时用户用水量的不确定性，难以利用精确的解析式数学模型进行闭环控制。

基于上述情况，本文主要针对在中、小型水厂供水系统，提出了采用IPC+PLC作为中心控制单元，与变频器、软启动器、水泵电机及控制电路相结合构成闭环压力调节系统，通过三维力控组态软件对其进行优化控制自动恒压控制供水系统的组态，根据系统状态可快速调整供水量，使系统具有节能、工作可靠、自动控制程度高、经济易配置等优点。

同时通过无线局域网技术较经济的实现了加压泵系统与抽水泵系统“远程联动”的控制目的。

2 组态软件组态软件是实现现场数据采集与过程控制的专用软件，其突出特点是实时多任务,可以实现数据采集与输出、数据处理、图形显示及人机对话、实时数据的存储、检索管理、实时通信等多个任务在同一台计算机上运行。

组态软件可以不修改软件程序的源代码就能生成适合自己需要的应用系统。

在生成应用系统时只需填写一些事先设计的表格，再利用图形功能把被控对象形象地画出来，通过内部数据连接把被控对象的属性与I/0设备的实时数据进行逻辑连接，运行后，与被控对象相连的I/0设备数据发生变化会直接带动被控对象的属性显示变化[1]。

鉴于组态软件面向HMI/SCADA的特点，在上位机上应用组态软件来开发水厂的监控系统，可以大大缩短开发周期，提高了系统的运行效率，实现分布式检测、集中式管理的功能。

恒压供⽔控制器原理恒压供⽔控制器原理恒压供⽔控制器原理产品特点1. 恒压供⽔控制器原理按辅助供⽔⽅式可分为⽆辅助供⽔、⼩型⽔泵辅助供⽔、⼩型⽓压⽔罐辅助供⽔3种⽆辅助供⽔：同型号⽔泵互为备⽤，⼩流量供⽔时效率较低;⼩型⽔泵辅助供⽔：有两种以上规格的⽔泵(主泵和副泵)，⼤流量条件下主泵运⾏，⼩流量条件下启⽤副泵，夜间流量接近零时仍然存在能量浪费;⼩型⽓压⽔罐辅助供⽔：⼩流量条件下切换到⽓压供⽔⽅式，避免能量浪费，隔膜式⽓压⽔罐可缓冲⽔锤压⼒波动。

2. 恒压供⽔控制器原理按稳流罐构造可分为⽓⽔分离、⽓⽔接触2种⽓⽔分离：利⽤胶囊将⽔和空⽓隔离，空⽓与⽔⽆接触，卫⽣条件好，对⽔锤压⼒波动有缓冲作⽤;⽓⽔接触：消除负压时空⽓通过过滤器进⼊稳流罐，空⽓与⽔有接触，卫⽣条件取决于过滤器质量。

3. 恒压供⽔控制器原理按供⽔压⼒可分为恒压变量、变压变量2种恒压变量：供⽔量随⽤⽔量变化，但供⽔⽔压保持设定值的供⽔⽅式。

控制简单，但节能不充分;变压变量：供⽔量随⽤⽔量变化，供⽔⽔压按设定供⽔⼯作曲线或配⽔管⽹终端多点压⼒控制的供⽔⽅式。

节能充分，控制系统⽐较复杂，管⽹压⼒有波动。

长沙沃尔特恒压供⽔控制器原理特点1. 恒压供⽔控制器原理投资少、⽆⽔池、不⽤消毒。

2. 恒压供⽔控制器原理体积⼩、占地少、安装⽅便。

3. 恒压供⽔控制器原理⾼效节能，全部充分利⽤⾃来⽔管⽹压⼒，三重强制叠压、耗电少，运⾏费低。

4. 恒压供⽔控制器原理全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

5. 恒压供⽔控制器原理⽔压稳定，不会造成市政管⽹压⼒波动。

6. 恒压供⽔控制器原理全⾃动控制运⾏，⽆⼈值守设计。

7. 恒压供⽔控制器原理超强保护，故障⾃动显⽰，报警。

8. 恒压供⽔控制器原理模拟屏⼈机对话，可随时查询、设定、调整运⾏参数。

9. 恒压供⽔控制器原理旁通设计，⾃动切换，停电不停⽔。

10. 恒压供⽔控制器原理⾼寿命。

运⾏效率⾼，可提⾼⽔泵的寿命3倍以上。

EK-BP-QJ 系列变频潜水泵给水设备一、概述：深井潜水泵恒压供水可直接把地下水送往用户，具有占地面积小，投资少(不必设置水箱、水塔和二次供水泵等)，无二次污染，节约电能，供水压力可调等突出优点，可以适用于生活，灌溉等各种场合。

如要求全天24小时供水，不用水时自动停泵。

二、主要特点：1、变频器设有供水控制硬件及软件可以实现一台或多台深井潜水泵并联的恒压变量(恒压值可随用水流量跃阶上升)供水控制。

2、可按需在出水总管上并接一个(0.3m3或0.5m3)小气压罐，变频泵具有自动开，停功能以最大限度节能。

3、变频器的运行参数，特性可用触摸按键设定并可按需要显示各种运行参数。

EK-BP 系列智能变频调速给水设备EK-BP-S 变频生活给水设备EK-BP-X 变频稳压、工频泵消防给水设备EK-BP-S(X)变频生活、工频消防共用水设备EK-BP-GXZ 变频高位水箱消防增压设备EK-BP-QJ 系列变频潜水泵给水设备EK-QM 系列全自动气压给水设备EK-QM-S 全自动生活供水设备EK-QM-X 全自动消防给水设备EK-QM-S(X)全自动生活、消防共用设备EK-QM-GXZ 系列高位水箱消防增压设备EK 系列其它设备EK-X 系列全自动微机控制消防给水设备EK-QW 排污设备EK-SX 水箱起重系列设备EK-BP-QJ 系列变频潜水泵给水设备序号流量 m3/h扬程 m 潜水泵型号 数量 (台)设备型号 1 8 32 42 45 56 63 100QJ8-32/9 100QJ8-42/12 100QJ8-45/16 100QJ8-56/18 100QJ8-63/20 1EK-BP-QJ-32/8-0-1.5 EK-BP-QJ-42/8-0-2.2 EK-BP-QJ-42/8-0-2.2 EK-BP-QJ-56/8-0-3 EK-BP-QJ-63/8-0-3 2 20 52 72 78 85 98 104 111 137 143 150QJ20-52/8 150QJ20-72/11 150QJ20-78/12 150QJ20-85/13 150QJ20-98/15 150QJ20-104/16 150QJ20-111/17 150QJ20-137/21 150QJ20-143/22 1EK-BP-QJ-52/20-0-5.5 EK-BP-QJ-72/20-0-7.5 EK-BP-QJ-78/20-0-7.5 EK-BP-QJ-85/20-0-11 EK-BP-QJ-98/20-0-11 EK-BP-QJ-104/20-0-11 EK-BP-QJ-111/20-0-11 EK-BP-QJ-137/20-0-15 EK-BP-QJ-143/20-0-153 32 39 52 78 91 104 130 143 169 200QJ32-39/3 200QJ32-52/4 200QJ32-78/6 200QJ32-91/7 200QJ32-104/8 200QJ32-130/10 200QJ32-143/11 200QJ32-169/13 1EK-BP-QJ-39/32-0-5.5 EK-BP-QJ-52/32-0-7.5 EK-BP-QJ-78/32-0-11 EK-BP-QJ-91/32-0-15 EK-BP-QJ-104/32-0-15 EK-BP-QJ-130/32-0-18.5 EK-BP-QJ-143/32-0-22 EK-BP-QJ-169/32-0-30 4 50 52 65 78 91200QJ50-52/4 200QJ50-65/5 200QJ50-78/6 200QJ50-91/71EK-BP-QJ-52/50-0-11 EK-BP-QJ-65/50-0-11 EK-BP-QJ-65/50-0-15 EK-BP-QJ-78/50-0-18.5104 130 156 182 200QJ50-104/8200QJ50-130/10200QJ50-156/12200QJ50-182/14EK-BP-QJ-91/50-0-22EK-BP-QJ-130/50-0-30EK-BP-QJ-156/50-0-37EK-BP-QJ-182/50-0-455 80556688996080100120160200QJ80-55/5200QJ80-66/6200QJ80-88/8200QJ80-99/9200QJ80-60/3200QJ80-80/4200QJ80-100/5200QJ80-120/6200QJ80-160/81EK-BP-QJ-55/80-0-18.5EK-BP-QJ-66/80-0-22EK-BP-QJ-88/80-0-30EK-BP-QJ-99/80-0-37EK-BP-QJ-60/80-0-22EK-BP-QJ-80/80-0-30EK-BP-QJ-100/80-0-37EK-BP-QJ-120/80-0-45EK-BP-QJ-160/80-0-55＞80m3/h另行设计。

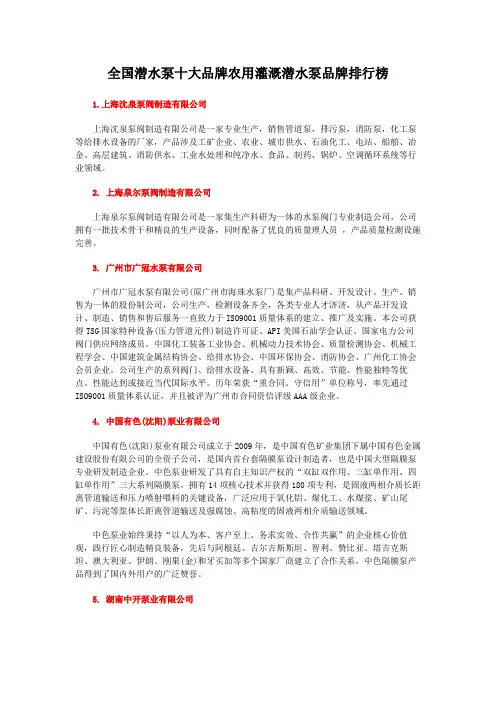

全国潜水泵十大品牌农用灌溉潜水泵品牌排行榜1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2. 上海泉尔泵阀制造有限公司上海泉尔泵阀制造有限公司是一家集生产科研为一体的水泵阀门专业制造公司，公司拥有一批技术骨干和精良的生产设备，同时配备了优良的质量理人员，产品质量检测设施完善。

3. 广州市广冠水泵有限公司广州市广冠水泵有限公司(原广州市海珠水泵厂)是集产品科研、开发设计、生产、销售为一体的股份制公司，公司生产，检测设备齐全，各类专业人才济济，从产品开发设计、制造、销售和售后服务一直致力于ISO9001质量体系的建立、推广及实施。

本公司获得TSG国家特种设备(压力管道元件)制造许可证、API美国石油学会认证、国家电力公司阀门供应网络成员。

中国化工装备工业协会、机械动力技术协会、质量检测协会、机械工程学会、中国建筑金属结构协会、给排水协会、中国环保协会、消防协会、广州化工协会会员企业。

公司生产的系列阀门、给排水设备、具有新颖、高效、节能、性能独特等优点。

性能达到或接近当代国际水平。

历年荣获“重合同、守信用”单位称号，率先通过ISO9001质量体系认证，并且被评为广州市合同资信评级AAA级企业。

4. 中国有色(沈阳)泵业有限公司中国有色(沈阳)泵业有限公司成立于2009年，是中国有色矿业集团下属中国有色金属建设股份有限公司的全资子公司，是国内首台套隔膜泵设计制造者，也是中国大型隔膜泵专业研发制造企业。

中色泵业研发了具有自主知识产权的“双缸双作用、三缸单作用、四缸单作用”三大系列隔膜泵，拥有14项核心技术并获得180项专利，是固液两相介质长距离管道输送和压力喷射喂料的关键设备，广泛应用于氧化铝、煤化工、水煤浆、矿山尾矿、污泥等浆体长距离管道输送及强腐蚀、高粘度的固液两相介质输送领域。

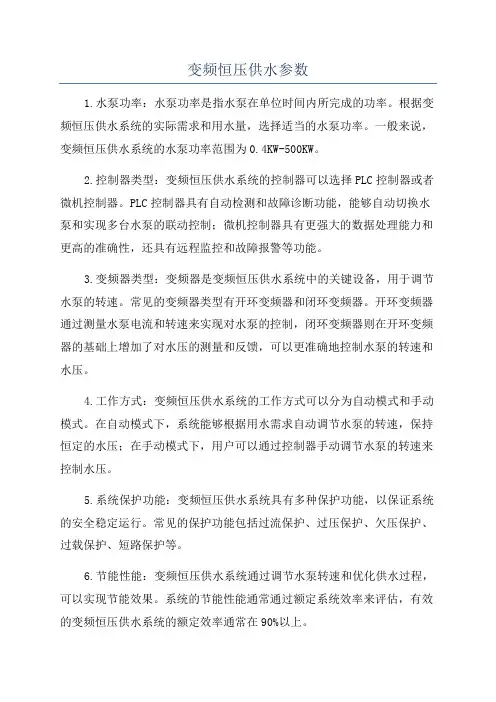

变频恒压供水参数1.水泵功率：水泵功率是指水泵在单位时间内所完成的功率。

根据变频恒压供水系统的实际需求和用水量，选择适当的水泵功率。

一般来说，变频恒压供水系统的水泵功率范围为0.4KW-500KW。

2.控制器类型：变频恒压供水系统的控制器可以选择PLC控制器或者微机控制器。

PLC控制器具有自动检测和故障诊断功能，能够自动切换水泵和实现多台水泵的联动控制；微机控制器具有更强大的数据处理能力和更高的准确性，还具有远程监控和故障报警等功能。

3.变频器类型：变频器是变频恒压供水系统中的关键设备，用于调节水泵的转速。

常见的变频器类型有开环变频器和闭环变频器。

开环变频器通过测量水泵电流和转速来实现对水泵的控制，闭环变频器则在开环变频器的基础上增加了对水压的测量和反馈，可以更准确地控制水泵的转速和水压。

4.工作方式：变频恒压供水系统的工作方式可以分为自动模式和手动模式。

在自动模式下，系统能够根据用水需求自动调节水泵的转速，保持恒定的水压；在手动模式下，用户可以通过控制器手动调节水泵的转速来控制水压。

5.系统保护功能：变频恒压供水系统具有多种保护功能，以保证系统的安全稳定运行。

常见的保护功能包括过流保护、过压保护、欠压保护、过载保护、短路保护等。

6.节能性能：变频恒压供水系统通过调节水泵转速和优化供水过程，可以实现节能效果。

系统的节能性能通常通过额定系统效率来评估，有效的变频恒压供水系统的额定效率通常在90%以上。

7.控制精度：变频恒压供水系统的控制精度指的是系统在设定水压下的稳定性。

控制精度越高，系统在不同用水情况下的水压变化越小，能够更好地满足用户的用水需求。

8.故障报警功能：变频恒压供水系统具备故障报警功能，当系统发生故障时能够及时发出警报并记录故障信息。

故障报警功能能够方便用户及时发现和处理系统故障，减少停水和保护供水设备。

9.软启动功能：变频恒压供水系统具备软启动功能，能够在系统启动时逐渐增加水泵转速，避免突然冲击和压力波动，保护供水管网和设备。

长沙中崛供水设备有限公司

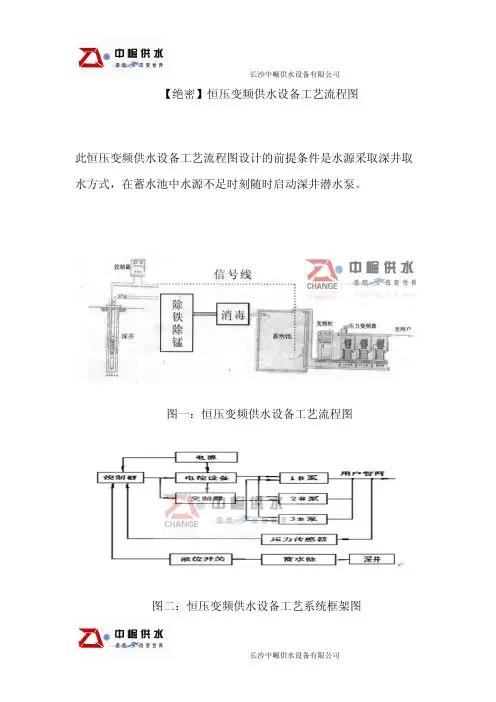

【绝密】恒压变频供水设备工艺流程图
此恒压变频供水设备工艺流程图设计的前提条件是水源采取深井取水方式，在蓄水池中水源不足时刻随时启动深井潜水泵。

图一：恒压变频供水设备工艺流程图
图二：恒压变频供水设备工艺系统框架图
长沙中崛供水设备有限公司
工艺图详细说明：
1、通过自动控制器控制，当蓄水池中水不足时启动深井潜水泵，同时通过联动启动消设备，当蓄水池水位达到设定液位时，深井潜水泵停机。

2、工艺系统框架图现实，装在泵出口管路中的压力传感器(压力变送器)将压力信号传给变频器，根据系统供水压力的要求，在变频器中存储一个出口压力的设定值，当系统用水量增加时，泵出口压力降低，低于设定值时，变频器的频率逐步增加，加快变频泵转速，泵出口压力上升，达到设定值时，变频器的频率就会停止增加。

如果频率增加到工频(50HZ)时，泵出口压力仍低于设定值，变频器便会发出加泵指令，并且变频器的输出频率值被置为30HZ，由30HZ再次上升，直到出口压力等于设定值。

如果系统用水量减小，泵出口压力会上升，这时出口压力高于设定值，变频器的频率会逐步减小，这样，泵出口压力就会下降，达到设定值时，变频器的频率就会停止下降。

如果频率下降到30HZ时，
长沙中崛供水设备有限公司
泵出口压力仍高于设定值，变频器便会发出减泵指令，接着变频器的频率再次由30HZ上升，直到出口压力等于设定值。

工艺流程图以及工艺系统框架图详细的表示了恒压变频供水设备的整个流程，在详细说明中亦可找出此种给水设备的优势功能。

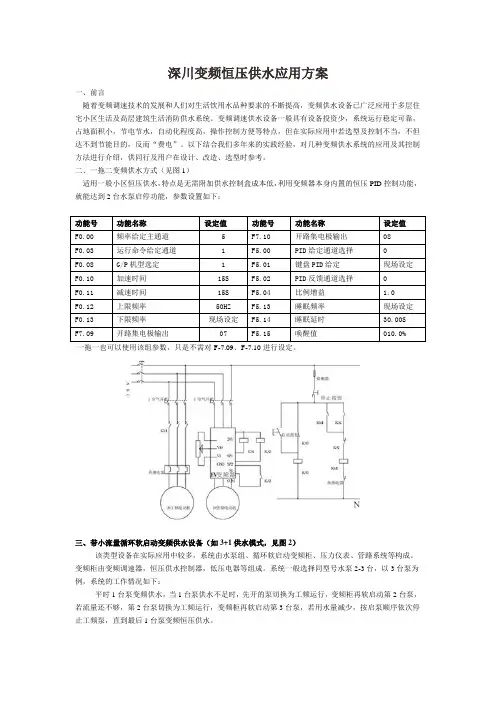

一拖一也可以使用该组参数，只是不需对F-7.09、F-7.10进行设定。

三、带小流量循环软启动变频供水设备（如3+1供水模式，见图2）另外系统具有定时换泵功能，若某台泵连续运行超过24h变频柜可自动停止该泵切换到下一台泵继续变频运行。

换泵时间由程序设定，可按要求随时调整。

这样可均衡各泵的运行时间，延长整体泵组的寿命，防止个别水泵长时间不工作而锈死。

当变频供水系统在小流量或零流量的情况下，比如在夜间用水低谷时，系统内的用水量很小，此时水泵在低流量下运行，会造成水泵效率大大降低，不能达到节能的目的，水泵功率越大用电越多。

例如对300-1000户的多层住宅小区或600户左右的小高层住宅楼群（12层以内）的生活用水系统，生活主泵功率一般在15KW左右，系统的零流量频率F0一般为25.00—35.00Hz故在夜间小流量时，采用主泵变频供水效率降低。

这就涉及供水系统在小流量时的节电问题，一般可以采取4种方案：a变频主泵+工频辅泵；b变频主泵+工频辅泵+气压罐；d变频主泵+变频辅泵。

从技能投资角度看第4中方案更为适宜，该方案即在原变频主泵基础上，再配备1-2台小泵专用在夜间或平时小流量时变频供水，一般选择小泵流量为3-6 m³/h，居民区户数越多，流量可适当选择大些，小泵功率一般为1.5-3kw，小泵的扬程按主泵或略低扬程即可。

四、深水井变频供水设备目前深水井水泵采用变频调速控制的非常广泛，主要是因为不需再建水塔，设备占地小，建设周期短，水质无二次污染，水泵软启动软停车，故障率低，大修周期延长，寿命提高。

但对夜间也要求供水的系统（一般居民生活用水都有要求），扔存在夜时小流量“费电”问题。

一般潜水泵功率较大，小流量频率fl一般在28.00Hz以上。

如30kw的潜水泵，小流量频率按30.00Hz计算，每天夜间近6h内约有50kw.h 电能“浪费”，一年就是18000kw.h！这还未计入白天小流量时的用电。

家⽤恒压变频增压泵⼯作原理意嘉泵业推荐变频增压泵家⽤恒压变频增压泵⼯作原理||意嘉泵业推荐变频增压泵⼀．前⾔感谢使⽤本系统，在安装使⽤本系统之前请仔细阅读本说明书，以及搭载之⽔泵的详细说明，以便正确安装使⽤。

⼆．系统功能与说明1．压⼒调整：可在⽔泵的性能曲线范围内以触控⽅式上下调整压⼒2．不⽤⽔时⾃动停机：内置PID恒压控制器，系统不⽤⽔时持续20秒后可⾃动停机，停机后压⼒不会偏离设定值之5%。

3．正常⽤⽔：系统压⼒低于设定压⼒之90%时⽔泵⾃⾏起动，维持恒压供⽔。

4．漏⽔侦测补偿功能：在遇系统⼩⽔量漏⽔时，压⼒下降⾄65%时⽔泵才会起动补偿压⼒，以避免漏⽔时频繁起动5．缺⽔失压保护功能：当⽔泵全速运转压⼒仍⽆法达到设定值之60%时，经过20秒后⽔泵⾃动停⽌运转，此功能在送电超过⼀分钟后才⽣效。

三．安装说明及注意事项1．尽量将本机安装于下列场所环境通风⼲燥情形良好，不可直接暴晒于太阳下，环境温度0－45℃。

⽆⽔滴灰尘.⽆腐蚀性易燃性⽓体之场所。

⽆振动及电磁⼲扰之场所。

容易保养检查之场所2.注意⽔泵事项。

注意⽔泵进出⼝的配管，进出⽔管⼝径不⼩于⽔泵进出⼝⼝径，进出⽔管上安装活接及球阀以⽅便检修。

进出⽔管安装时注意避免胶⽔等异物进⼊⽔泵体内。

安装配管完成后请注意⽔泵本体的排⽓。

确认输⼊电源是否与系统之电源相符。

3．建议适⽤的液体温度为0－60℃为佳※注意：⽔泵缺⽔保护后，或按停⽌键后，如需重新起动，请切断电源20秒以后再送电即可意嘉泵业其他产品：管道泵多级离⼼泵磁⼒泵排污泵化⼯泵螺杆泵多级泵隔膜泵⾃吸泵油桶泵齿轮油泵计量泵屏蔽泵离⼼泵潜⽔泵深井泵塑料泵氟塑料泵液下泵漩涡泵纸浆泵玻璃钢泵转⼦泵管道离⼼泵浓浆泵消防泵⽔泵控制柜污⽔泵成套给⽔设备。

让变频水泵电机一直在30HZ左右的频率下工作对电机寿命有无影响？jjfrq9854m11级分类：理工学科45647dfgs采纳率：44%10级1、就机械部件来说，降低转速不但不会降低寿命，反而会延长寿命；2、低频运转主要问题出在散热上，普通电动机没有特别的散热设计，因此长期在低频运转时散热效率很低〔散热风扇的散热量与其转速的平方呈线性关系〕，此时电机满负载的话容易产生过热问题，因此长期低频运转的电机应留出更多的功率裕量，以降低其发热量。

但是作为水泵来讲，转速降低的同时，其负载率同时降低，30HZ左右长期运行对平安及寿命影响不大。

大家好；我们单位的消防泵，要定期巡检〔转一转泵〕，巡检时是通过变频器在30HZ的频率下水泵运转，以保证巡检时水泵打的水压不要太高。

但我不明白干吗要设定在30HZ的巡检频率，再低一些可以吗？最近听一个人讲如果输出频率低于25HZ水泵就是空转，实际上不上水，是这样吗？不管多大功率的泵都是这样吗，如果真是这样，谁能定量分析以下啊？这个问题，不是变频器的事，而是泵的问题，针对不同的泵，其负载特性不同，但是他们都是抛物线负载特性，只是型号不同，曲线各有差异。

你假设真地想定量的计算，就需要获取泵的制造商的技术数据，或者做实际的带载试验标定。

#2楼如果输出频率低于25HZ水泵就是空转，实际上不上水是这样的吗?那位大侠回复下?#3楼看现场情况了，这种情况有，是个阶跃的情况，就是说25HZ没水，加到26的时候，突然一下水量大了很多#4楼等待高手的回复。

#5楼这个问题是这样的,每台水泵都有一个设计扬程,还有一个是最低的扬程,当你的水泵低于25HZ时,所产生的水压达不到最低扬程所需的压力,以至出不了水,如果最低扬程的设计值很低,那么在10HZ也都可以出水的.变频器带水泵，当变频器运行频率高于60HZ时水泵的抽水量反而比在工频时运行还少，这是什么原因？水泵电机不是变频电机，频率高了但是发热大，效率变低了。

恒压供水控制器恒压供水控制器（Constant Pressure Water Supply Controller）是一种自动控制设备，用于维持水流的稳定压力，确保供水系统能够稳定运行。

它广泛应用于建筑物、工业设施和农业灌溉等领域，为用户提供高质量的水流供应和便利的使用体验。

一、恒压供水控制器的工作原理恒压供水控制器是通过传感器实时监测水流压力，并根据设定的压力值进行反馈控制，调整水泵的工作状态，从而实现恒定的水流压力。

其工作原理可以简要描述如下：1. 感应控制：恒压供水控制器内置感应器，用于监测供水管道中的水流压力。

当水流压力低于设定的压力值时，控制器会感知到并发出信号。

2. 反馈控制：接收到感知信号后，恒压供水控制器会根据预设的工作模式进行反馈控制，启动水泵，提供足够的水压力，确保供水系统的正常运行。

3. 压力调节：恒压供水控制器能够根据实时测量的水流压力进行精确调节，使水泵的工作状态始终保持在合适的范围内，以满足用户所需的恒定水压。

二、恒压供水控制器的特点和优势1. 精确稳定的供水压力：恒压供水控制器能够实时监测和调节水流压力，确保供水系统提供稳定的水压力，避免因压力波动而影响用户的使用体验。

2. 自动化控制：恒压供水控制器采用先进的自动化控制技术，无需人工干预即可实现对水泵的智能控制，大大降低了人力成本。

3. 节能环保：恒压供水控制器能够根据实际需求智能调节水泵的运行，减少不必要的能源消耗，提高能源利用效率，达到节能环保的目的。

4. 可靠性高：恒压供水控制器采用优质的材料和先进的生产工艺，具有稳定可靠的性能，可长时间稳定运行，降低了设备故障率和维修成本。

5. 易于安装和操作：恒压供水控制器的安装简便，只需按照说明书进行正确连接即可。

用户只需设置合适的压力值，即可自动实现恒压供水，无需复杂的操作。

三、恒压供水控制器的应用场景1. 建筑物供水系统：恒压供水控制器广泛应用于住宅楼、商业综合体、写字楼等建筑物的供水系统，确保每个用户都能够享受稳定而高品质的水流供应。

变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。

变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。

为防止水锤现象的产生，泵的启停将联动其出口阀门。

系统工作原理间图如下所示。

假设整个系统由四台水泵，一台变频器，一台PLC和一个压力变送器及若干辅助部件构成。

各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。

变频控制柜由断路器、变频器、接触器、中间继电器、PLC 等组成。

1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。

ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。

它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

11KW潜水泵采用希望森兰SB200-15KW变频器的详细说明
最近公司做节能改造，决定将公司11KW潜水泵（井深110米左右）加装变频器，森兰SB200系列变频器里面自带一套水泵控制程序，用这款变频器来控制水泵恒压供水十分的好用。

改造前潜水泵用泵宝进行控制，采用一个8立方的储水罐，压力达到4个压力停止，低于2.5个压力启动，工作10分钟，停止10分钟，工作时的电流在23A左右，每天用电量在140度电左右。

改造后：工作6分钟，停止4分钟，工作时的频率大约在35Hz左右，电流在10A左右，压力设定在2.5公斤压力，系统在2.3公斤左右启动，2.7公斤左右停止，压力十分恒定，保护了水管，每天同等用水量，目前用电大约80度左右，每天节省60度电费，节电效果很可观，今天将我的森兰
SB200-15KW变频器的一些参数写出，供大家今后在调试水泵过程中做一个参考。

这里只标注修改的部分，没标注的都使用出厂的默认值。

恒压供水水泵扬程计算公式在工业生产和日常生活中，水泵是一个非常重要的设备，它用于输送液体或将液体提升到一定高度。

在供水系统中，水泵扬程是一个非常重要的参数，它决定了水泵能够提供的水压和输送的距离。

因此，准确计算水泵扬程对于水泵的选择和使用非常重要。

在恒压供水系统中，水泵扬程的计算公式可以通过以下方式进行推导和计算。

首先，我们需要了解一些基本的概念和参数。

在水泵工作时，液体被抽入水泵并在水泵内部产生压力，从而被输送到需要的地方。

水泵扬程是指水泵能够提供的最大扬程，也就是液体能够被提升的最大高度。

水泵扬程通常用单位米来表示。

水泵扬程的计算公式可以通过以下步骤进行推导。

首先，我们需要知道水泵的功率和效率。

水泵的功率是指水泵工作时所消耗的能量，通常用单位千瓦来表示。

水泵的效率是指水泵将输入的能量转化为输出功率的比例，通常以百分比来表示。

其次，我们需要知道水泵的流量和水泵的扬程。

水泵的流量是指单位时间内水泵能够输送的液体体积，通常以立方米/小时或者升/秒来表示。

水泵的扬程是指水泵能够提供的最大扬程，通常以米来表示。

根据上述参数，我们可以得到水泵扬程的计算公式如下：扬程 = （功率 1000）/（流量 9.81 效率）。

在这个公式中，功率是水泵的功率，单位是千瓦；流量是水泵的流量，单位是立方米/小时或者升/秒；效率是水泵的效率，以百分比表示；9.81是重力加速度的数值，单位是米/秒^2。

通过这个公式，我们可以计算出水泵的扬程，从而选择合适的水泵来满足我们的需求。

在实际应用中，我们可以根据需要来调整水泵的功率和流量，从而得到满足要求的扬程。

除了上述计算公式，我们还需要考虑一些其他因素。

例如，水泵的安装位置和管道的摩擦阻力都会对水泵的扬程产生影响。

因此，在实际应用中，我们需要综合考虑这些因素，从而得到准确的水泵扬程。

总之，水泵扬程是一个非常重要的参数，它决定了水泵能够提供的水压和输送的距离。

通过恒压供水水泵扬程计算公式，我们可以准确计算出水泵的扬程，从而选择合适的水泵来满足我们的需求。

恒压供水变频器设置方法1.首先，确定变频器的基本参数：包括额定功率、额定电压、额定电流等。

这些参数一般可以在设备上的铭牌上找到。

2.了解供水系统的工作参数：包括最大流量、最小流量、额定压力等。

这些参数可以通过水泵的技术说明书或者现场测量获得。

3.安装变频器：将变频器与电力系统连接。

确保变频器和水泵的电机正确接地，以保证人身安全。

4.调整基本参数：选择合适的控制模式（恒压控制模式或者恒流控制模式）和运行频率范围。

通常需要设置最大频率、最小频率、起动频率等。

5.根据供水系统的参数设定PID参数：PID参数用于控制水泵的输出，使其能够达到所需的压力或流量。

根据实际需要进行调整，通常包括比例系数、积分时间和微分时间。

6.运行系统并监测参数：将变频器投入运行，并通过观察参数来确认系统是否正常工作。

监测参数包括运行频率、输出电流、输出压力等。

根据需要进行调整。

7.进行优化调整：在实际运行过程中，根据实际需要和水泵的特性进行优化调整。

例如，在低流量运行时，可以设置较低的运行频率以节约能源。

8.定期维护：定期检查变频器和水泵的工作状态，包括清洁设备、检查电缆连接、查看运行参数等。

及时发现问题并进行维护，以确保系统的可靠运行。

总结：恒压供水变频器的设置方法涉及到变频器的基本参数设置、供水系统参数设定、PID参数调整等方面。

通过合理的设置和调整，可以实现水泵的恒压供水功能，并优化能源使用效率。

但需要注意的是，每个供水系统的特点不同，需要根据实际情况进行具体的设置和调整。

建议在设置和调整过程中，按照相关的设备说明书和技术要求进行操作，以确保系统的正常运行。
