无刷励磁系统讲解

无刷励磁同步电机原理一、工作原理无刷励磁同步电机是一种先进的电机，其工作原理主要基于磁场与电流的相互作用。

电机的转子上安装有励磁绕组，通过向励磁绕组提供直流电流来产生恒定的磁场。

定子绕组在气隙中产生旋转磁场，当电机转动时，转子上的永磁体产生的磁场与定子绕组产生的旋转磁场相互作用，产生转矩，驱动电机旋转。

二、励磁系统无刷励磁同步电机的励磁系统主要包括励磁电源和控制系统。

励磁电源负责提供直流电流，控制系统则负责控制励磁电流的大小和方向，以实现电机的正常运行和调速控制。

三、控制方式无刷励磁同步电机的控制方式主要包括开环控制和闭环控制。

开环控制基于电机的工作原理，通过改变励磁电流的大小和方向来控制电机的输出转矩和转速。

闭环控制则引入了反馈环节，通过比较实际转速与设定转速的差异，调整励磁电流的大小和方向，以达到更高的控制精度和稳定性。

四、运行特性无刷励磁同步电机具有高效、节能、高精度和高可靠性的特点。

由于其励磁系统采用直流电源，可以方便地进行调速控制，同时减小了电机内部的损耗和温升，提高了电机的效率。

此外，由于无刷励磁同步电机采用永磁体产生磁场，其结构简单、维护方便，且具有较高的动态响应性能。

五、优点与缺点优点：1.效率高：由于采用永磁体产生磁场，电机的损耗和温升较低，因此效率更高。

2.结构简单：电机结构简单、紧凑，维护方便。

3.调速性能好：通过调整励磁电流的大小和方向，可以实现电机的平滑调速。

4.可靠性高：电机具有较高的稳定性和可靠性，能够适应恶劣的工作环境。

5.高响应性能：具有较高的动态响应性能，能够快速响应控制信号的变化。

缺点：1.成本较高：由于采用永磁体等高成本材料，电机的制造成本较高。

2.弱磁场能力较低：对于较大的磁场变化和较大的转矩输出，无刷励磁同步电机的性能可能不如其他类型的电机。

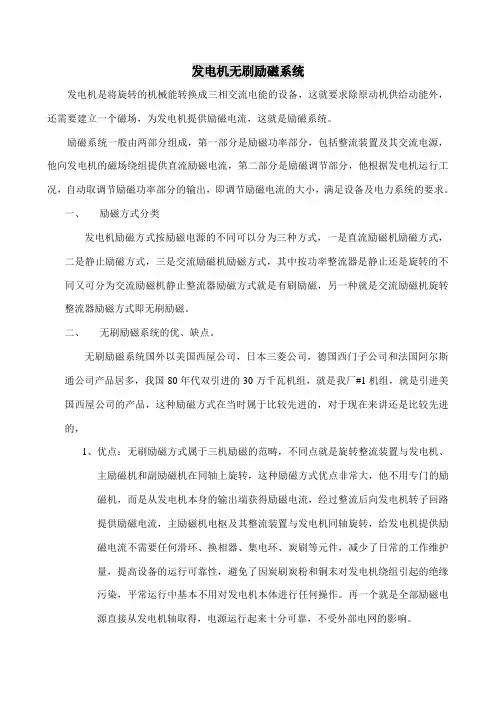

发电机无刷励磁系统发电机是将旋转的机械能转换成三相交流电能的设备，这就要求除原动机供给动能外，还需要建立一个磁场，为发电机提供励磁电流，这就是励磁系统。

励磁系统一般由两部分组成，第一部分是励磁功率部分，包括整流装置及其交流电源，他向发电机的磁场绕组提供直流励磁电流，第二部分是励磁调节部分，他根据发电机运行工况，自动取调节励磁功率部分的输出，即调节励磁电流的大小，满足设备及电力系统的要求。

一、励磁方式分类发电机励磁方式按励磁电源的不同可以分为三种方式，一是直流励磁机励磁方式，二是静止励磁方式，三是交流励磁机励磁方式，其中按功率整流器是静止还是旋转的不同又可分为交流励磁机静止整流器励磁方式就是有刷励磁，另一种就是交流励磁机旋转整流器励磁方式即无刷励磁。

二、无刷励磁系统的优、缺点。

无刷励磁系统国外以美国西屋公司，日本三菱公司，德国西门子公司和法国阿尔斯通公司产品居多，我国80年代双引进的30万千瓦机组，就是我厂#1机组，就是引进美国西屋公司的产品，这种励磁方式在当时属于比较先进的，对于现在来讲还是比较先进的，1、优点：无刷励磁方式属于三机励磁的范畴，不同点就是旋转整流装置与发电机、主励磁机和副励磁机在同轴上旋转，这种励磁方式优点非常大，他不用专门的励磁机，而是从发电机本身的输出端获得励磁电流，经过整流后向发电机转子回路提供励磁电流，主励磁机电枢及其整流装置与发电机同轴旋转，给发电机提供励磁电流不需要任何滑环、换相器、集电环、炭刷等元件，减少了日常的工作维护量，提高设备的运行可靠性，避免了因炭刷炭粉和铜末对发电机绕组引起的绝缘污染，平常运行中基本不用对发电机本体进行任何操作。

再一个就是全部励磁电源直接从发电机轴取得，电源运行起来十分可靠，不受外部电网的影响。

2、缺点：励磁回路没有专门的灭磁装置，发电机事故后靠自然灭磁，灭磁时间相对教长，另外，旋转整流装置难以直接测量发电机转子电流，励磁电压、电流的一些参数，需要计算才能得出。

发电机无刷励磁系统简述及缺陷处理方法无刷励磁系统优点是：革除了滑环和碳刷等转动接触部分，响应速度快。

其缺点是：在监视与维修上有其不方便之处。

由于与转子回路直接连接的元件都是旋转的，因而转子回路的电压电流都不能用普通的直流电压表、直流电流表直接进行监视，转子绕组的绝缘情况也不便监视，二极管与可控硅的运行状况，接线是否开脱，熔丝是否熔断等等都不便监视。

但是，随着科技的发展，励磁系统的改进，这些缺点逐步得到解决。

到目前为止，我认为较难解决的问题是保护设置问题，这种励磁系统没有办法装设转子两点接地保护。

一、发电机组参数励磁方式：自并激发电机参数如下:额定功率：30MW额定定子电压: 10500V额定定子PT变比：10000V/100V额定定子电流: 1941A额定定子CT变比：3000A/5A额定功率因数: 0.85额定负载励磁电压:66V额定负载励磁电流: 11.5A(励磁变压器变比):10500V/162V强励倍数：1.8倍/10S二、励磁调节器整定参数（一）发电机定子电压、转子电流给定值上下限整定参数。

（二）控制角上下限整定参数。

（三）过励限制、欠励限制整定参数。

（四）PID整定参数。

（五）V/F限制定值。

发电机定子电压频率低于47.5HZ时，V/F限制开始动作；发电机定子电压频率低于45HZ时，调节器逆变灭磁。

（六）调差系数定值。

调节器调差设计为：Ktc=0。

三、发电机无刷励磁系统概述发电机在转子达到额定转速3000r/min时，合初励电源，初励电源经励磁调节器的初励控制回路加在励磁机定子的励磁线圈上。

励磁机与一般的发电机原理相同，但它的电枢是旋转的，即励磁机的转子(电枢)与发电机转子同步旋转，其电枢绕组切割初励电源建立的初磁场产生三相电流，经过熔断器通过旋转二极管整流送至发电机转子为其提供励磁电流。

瞬间在发电机端建立15%的发电机额定电压。

初励电源回路不保持，建立初磁场后自动退出。

励磁调节器采集发电机机端电压互感器1YH、2YH电压量，定子电流4LH、励磁变低压侧转子电流互感器LLH电流量通过变换器进入微机励磁调节装置，经过逻辑软件控制产生触发脉冲控制可控硅整流桥的励磁电流输出，并控制外附小型中间继电器提供励磁系统各种正常、异常、故障信号。

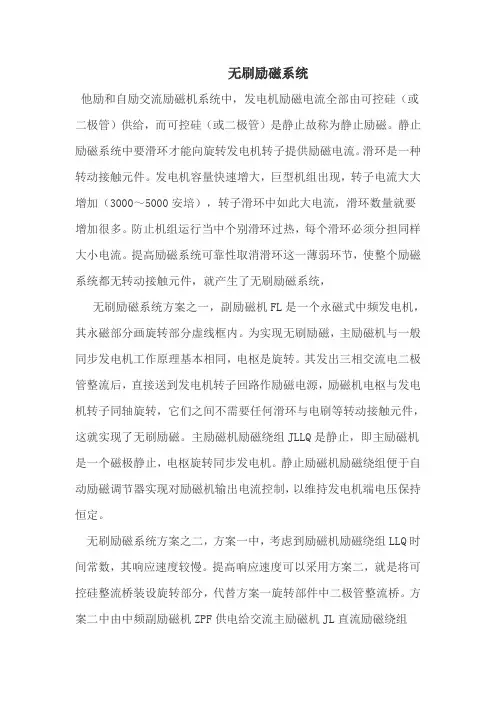

无刷励磁系统他励和自励交流励磁机系统中，发电机励磁电流全部由可控硅（或二极管）供给，而可控硅（或二极管）是静止故称为静止励磁。

静止励磁系统中要滑环才能向旋转发电机转子提供励磁电流。

滑环是一种转动接触元件。

发电机容量快速增大，巨型机组出现，转子电流大大增加（3000～5000安培），转子滑环中如此大电流，滑环数量就要增加很多。

防止机组运行当中个别滑环过热，每个滑环必须分担同样大小电流。

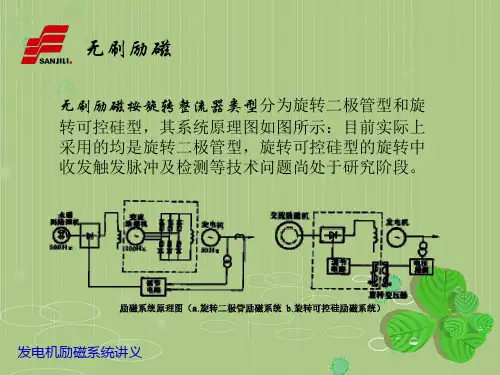

提高励磁系统可靠性取消滑环这一薄弱环节，使整个励磁系统都无转动接触元件，就产生了无刷励磁系统，无刷励磁系统方案之一，副励磁机FL是一个永磁式中频发电机，其永磁部分画旋转部分虚线框内。

为实现无刷励磁，主励磁机与一般同步发电机工作原理基本相同，电枢是旋转。

其发出三相交流电二极管整流后，直接送到发电机转子回路作励磁电源，励磁机电枢与发电机转子同轴旋转，它们之间不需要任何滑环与电刷等转动接触元件，这就实现了无刷励磁。

主励磁机励磁绕组JLLQ是静止，即主励磁机是一个磁极静止，电枢旋转同步发电机。

静止励磁机励磁绕组便于自动励磁调节器实现对励磁机输出电流控制，以维持发电机端电压保持恒定。

无刷励磁系统方案之二，方案一中，考虑到励磁机励磁绕组LLQ时间常数，其响应速度较慢。

提高响应速度可以采用方案二，就是将可控硅整流桥装设旋转部分，代替方案一旋转部件中二极管整流桥。

方案二中由中频副励磁机ZPF供电给交流主励磁机JL直流励磁绕组JLLQ。

可控硅触发脉冲由同轴旋转触发脉冲发生器PG供给。

PG也是一个由多相绕组组成电枢，它磁场由d、q两个互相垂直绕组磁场合成，当d、q磁场大小作各种不同变化时，PG合成磁场（相对JLLQ 磁场）就作不同角度转变，转变范围为90°。

这样就使PG触发脉冲与主励磁机JL各相交流电压之间，产生不同相角变化，控制主励磁机送至发电机转子绕组励磁电流大小，以达到维持发电机端电压恒定目。

方案二中，不必考虑主励磁机励磁绕组JLLQ时间常数影响，其响应速度比方案一快，其自动励磁调节器输出他励磁系统不同，显较为复杂一些，但并不难实现。

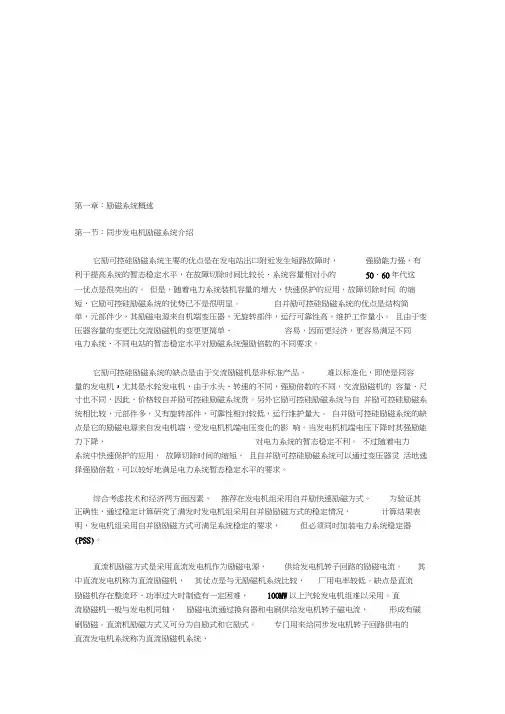

第一章：励磁系统概述第一节：同步发电机励磁系统介绍它励可控硅励磁系统主要的优点是在发电站出口附近发生短路故障时，强励能力强，有利于提高系统的暂态稳定水平，在故障切除时间比较长、系统容量相对小的50、60年代这一优点是很突出的。

但是，随着电力系统装机容量的增大，快速保护的应用，故障切除时间的缩短，它励可控硅励磁系统的优势已不是很明显。

自并励可控硅励磁系统的优点是结构简单，元部件少，其励磁电源来自机端变压器，无旋转部件，运行可靠性高，维护工作量小。

且由于变压器容量的变更比交流励磁机的变更更简单、容易，因而更经济，更容易满足不同电力系统、不同电站的暂态稳定水平对励磁系统强励倍数的不同要求。

它励可控硅励磁系统的缺点是由于交流励磁机是非标准产品，难以标准化，即使是同容量的发电机，尤其是水轮发电机，由于水头、转速的不同，强励倍数的不同，交流励磁机的容量、尺寸也不同，因此，价格较自并励可控硅励磁系统贵。

另外它励可控硅励磁系统与自并励可控硅励磁系统相比较，元部件多，又有旋转部件，可靠性相对较低，运行维护量大。

自并励可控硅励磁系统的缺点是它的励磁电源来自发电机端，受发电机机端电压变化的影响。

当发电机机端电压下降时其强励能力下降，对电力系统的暂态稳定不利。

不过随着电力系统中快速保护的应用，故障切除时间的缩短，且自并励可控硅励磁系统可以通过变压器灵活地选择强励倍数，可以较好地满足电力系统暂态稳定水平的要求。

综合考虑技术和经济两方面因素，推荐在发电机组采用自并励快速励磁方式。

为验证其正确性，通过稳定计算研究了满发时发电机组采用自并励励磁方式的稳定情况，计算结果表明，发电机组采用自并励励磁方式可满足系统稳定的要求，但必须同时加装电力系统稳定器(PSS)。

直流机励磁方式是采用直流发电机作为励磁电源，供给发电机转子回路的励磁电流。

其中直流发电机称为直流励磁机，其优点是与无励磁机系统比较，厂用电率较低。

缺点是直流励磁机存在整流环，功率过大时制造有一定困难，100MW以上汽轮发电机组难以采用。

无刷励磁系统工作原理今天咱们来唠唠无刷励磁系统的工作原理，这可有点像探索一个神秘小世界呢。

你知道吗？无刷励磁系统就像是一个超级低调但又超厉害的幕后小助手，默默地在很多大型设备里发挥着巨大的作用。

先来说说它的基本构成吧。

这个系统主要有这么几个关键的部分，就像一个小团队里的不同成员一样。

有主励磁机、旋转整流器还有副励磁机呢。

主励磁机就像是一个能量大工厂，它的任务就是产生电能，而且是那种专门为了给发电机提供励磁电流的电能哦。

副励磁机呢，它就像是个小启动器，负责给主励磁机提供初始的励磁能量，让整个系统开始运转起来。

这就好比是一个小火苗，点燃了整个能量供应的大火炉。

那旋转整流器又是什么角色呢？它呀，就像是一个超级聪明的小管家。

主励磁机产生的交流电，就像一群调皮的小娃娃，乱糟糟的。

这个时候，旋转整流器就登场啦，它把这些交流电整整齐齐地变成直流电，就像把一群乱跑的小娃娃排成了整齐的队伍。

然后呢，这个变成直流电的电能就可以顺利地送到发电机的励磁绕组里面去啦。

咱们再深入一点，看看它到底是怎么工作的。

当整个设备开始启动的时候，副励磁机就先动起来啦，它输出一个比较小的交流电。

这个交流电就像一个小小的信号，告诉主励磁机：“兄弟，该干活啦！”主励磁机收到这个信号之后，就开始马力全开，产生出交流电。

这时候，旋转整流器就开始施展它的魔法，把交流电变成直流电。

这个直流电就像是一股稳定而强大的力量，顺着线路就跑到发电机的励磁绕组里面去了。

你看啊，无刷励磁系统的这个设计可真是巧妙极了。

它没有那种传统的电刷结构，这就避免了很多麻烦事儿呢。

要是有电刷的话，就像两个小伙伴在互相摩擦，时间长了就会磨损，还可能会产生电火花，就像两个小伙伴闹别扭了一样。

但是无刷励磁系统就没有这个烦恼啦，它就安安静静、稳稳当当的在那工作，像一个乖巧又能干的小天使。

而且哦，无刷励磁系统的这种工作方式，还能让整个发电系统更加稳定可靠。

就好比是一个队伍里，每个成员都分工明确，配合默契，没有那些磕磕绊绊的小问题。

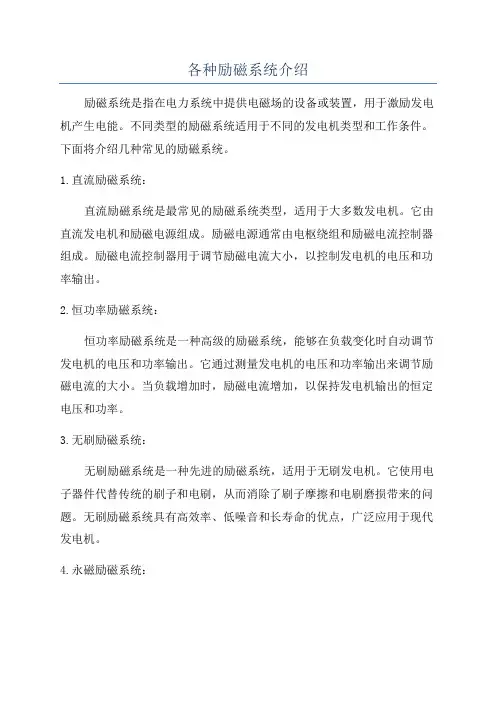

各种励磁系统介绍励磁系统是指在电力系统中提供电磁场的设备或装置，用于激励发电机产生电能。

不同类型的励磁系统适用于不同的发电机类型和工作条件。

下面将介绍几种常见的励磁系统。

1.直流励磁系统：直流励磁系统是最常见的励磁系统类型，适用于大多数发电机。

它由直流发电机和励磁电源组成。

励磁电源通常由电枢绕组和励磁电流控制器组成。

励磁电流控制器用于调节励磁电流大小，以控制发电机的电压和功率输出。

2.恒功率励磁系统：恒功率励磁系统是一种高级的励磁系统，能够在负载变化时自动调节发电机的电压和功率输出。

它通过测量发电机的电压和功率输出来调节励磁电流的大小。

当负载增加时，励磁电流增加，以保持发电机输出的恒定电压和功率。

3.无刷励磁系统：无刷励磁系统是一种先进的励磁系统，适用于无刷发电机。

它使用电子器件代替传统的刷子和电刷，从而消除了刷子摩擦和电刷磨损带来的问题。

无刷励磁系统具有高效率、低噪音和长寿命的优点，广泛应用于现代发电机。

4.永磁励磁系统：永磁励磁系统是一种利用永磁体产生磁场的励磁系统。

它不需要外部电源，可以直接产生励磁电流。

永磁励磁系统具有结构简单、可靠性高和功耗低的优点，适用于一些小型发电机和特殊应用。

5.感应励磁系统：感应励磁系统是一种利用感应电流产生磁场的励磁系统。

它通过将励磁线圈接入到发电机的绕组中，利用感应电流产生磁场。

感应励磁系统适用于一些特殊的发电机类型，如感应发电机和同步电机。

6.变磁励磁系统：变磁励磁系统是一种通过改变励磁电流的方向和大小来控制发电机的电压和功率输出的系统。

它使用可调的励磁变压器或励磁电感器来改变励磁电流的大小和相位。

变磁励磁系统具有灵活性和精确性，适用于一些对发电机电压和功率输出要求较高的应用。

总结起来，励磁系统是电力系统中不可或缺的一部分，它能够提供稳定的电磁场，使发电机能够产生稳定的电能输出。

不同类型的励磁系统适用于不同的发电机类型和工作条件，选择合适的励磁系统能够提高发电机的性能和可靠性。

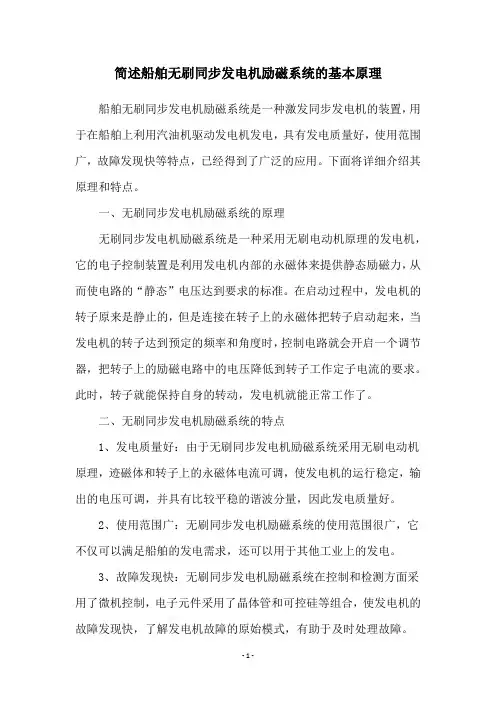

简述船舶无刷同步发电机励磁系统的基本原理船舶无刷同步发电机励磁系统是一种激发同步发电机的装置，用于在船舶上利用汽油机驱动发电机发电，具有发电质量好，使用范围广，故障发现快等特点，已经得到了广泛的应用。

下面将详细介绍其原理和特点。

一、无刷同步发电机励磁系统的原理
无刷同步发电机励磁系统是一种采用无刷电动机原理的发电机，它的电子控制装置是利用发电机内部的永磁体来提供静态励磁力，从而使电路的“静态”电压达到要求的标准。

在启动过程中，发电机的转子原来是静止的，但是连接在转子上的永磁体把转子启动起来，当发电机的转子达到预定的频率和角度时，控制电路就会开启一个调节器，把转子上的励磁电路中的电压降低到转子工作定子电流的要求。

此时，转子就能保持自身的转动，发电机就能正常工作了。

二、无刷同步发电机励磁系统的特点
1、发电质量好：由于无刷同步发电机励磁系统采用无刷电动机原理，迹磁体和转子上的永磁体电流可调，使发电机的运行稳定，输出的电压可调，并具有比较平稳的谐波分量，因此发电质量好。

2、使用范围广：无刷同步发电机励磁系统的使用范围很广，它不仅可以满足船舶的发电需求，还可以用于其他工业上的发电。

3、故障发现快：无刷同步发电机励磁系统在控制和检测方面采用了微机控制，电子元件采用了晶体管和可控硅等组合，使发电机的故障发现快，了解发电机故障的原始模式，有助于及时处理故障。

三、总结
以上就是船舶无刷同步发电机励磁系统的基本原理，它具有发电质量好，使用范围广，故障发现快等特点，已经得到了广泛的应用。

无刷同步发电机励磁系统有助于船舶发电供电，有利于更好地提高船舶运行效率。

发电机励磁机无刷励磁发电机励磁机无刷励磁介绍：发电机励磁机无刷励磁是一种新型的励磁系统，用于发电机的励磁过程中。

本文将详细介绍该系统的组成、工作原理以及维护注意事项等内容。

1.励磁机无刷励磁的工作原理1.1 励磁机无刷励磁原理概述1.2 励磁机无刷励磁的基本工作原理1.3 励磁机无刷励磁的特点和优势2.励磁机无刷励磁的组成部分2.1 发电机主体2.2 励磁机无刷励磁系统2.3 励磁控制装置2.4 励磁机无刷励磁系统的传感器3.励磁机无刷励磁的工作过程3.1 励磁机无刷励磁系统的启动流程3.2 励磁机无刷励磁的运行稳定过程3.3 励磁机无刷励磁系统的故障处理流程4.励磁机无刷励磁的维护和保养4.1 定期检查和清洁4.2 故障排除和维修4.3 励磁机无刷励磁系统的维护标准5.附件本文档附带的附件包括：附件1：励磁机无刷励磁系统的电气连线图附件2：励磁机无刷励磁系统的主要零部件清单附件3：励磁机无刷励磁系统的维护记录表6.法律名词及注释6.1 励磁机无刷励磁：指一种采用无刷励磁技术的发电机励磁系统6.2 励磁机：用于产生磁场的设备，常用于发电机的励磁过程6.3 无刷励磁：采用电子器件代替传统的机械刷碳结构，实现更稳定的励磁效果7.结束语本文详细介绍了发电机励磁机无刷励磁的工作原理、组成部分以及维护注意事项等内容。

附件中提供了励磁机无刷励磁系统的电气连线图、零部件清单和维护记录表供参考。

附件：附件1：励磁机无刷励磁系统的电气连线图附件2：励磁机无刷励磁系统的主要零部件清单附件3：励磁机无刷励磁系统的维护记录表法律名词及注释：1.励磁机无刷励磁：指一种采用无刷励磁技术的发电机励磁系统2.励磁机：用于产生磁场的设备，常用于发电机的励磁过程3.无刷励磁：采用电子器件代替传统的机械刷碳结构，实现更稳定的励磁效果。

无刷电励磁电机原理无刷电励磁电机是一种通过电励磁产生磁场的电机。

它采用无刷直流电机的结构和原理，但是在电励磁方面有所不同。

下面将介绍无刷电励磁电机的原理和特点。

无刷电励磁电机是一种利用电磁感应原理工作的电机。

它由定子和转子两部分组成。

定子是由若干个线圈组成的，这些线圈被固定在电机的外壳上。

转子则是由一个永磁体组成的，它可以自由旋转。

当外界施加电流时，定子中的线圈会产生磁场，这个磁场会影响到转子上的永磁体，使其发生旋转。

无刷电励磁电机与传统的有刷电机不同之处在于，无刷电机没有刷子和电刷。

传统的有刷电机通过刷子和电刷来给定子线圈通电，进而产生磁场。

而无刷电励磁电机通过外部电源给定子线圈供电，从而产生磁场。

这样做的好处是，无刷电励磁电机无需接触电刷和刷子，减少了摩擦和能量损耗。

无刷电励磁电机的原理是利用电磁感应的原理。

当电流通过定子线圈时，线圈中的电流会产生磁场。

这个磁场会影响到转子上的永磁体，使其发生旋转。

当转子旋转时，定子线圈中的磁场也会随之变化。

根据电磁感应的原理，变化的磁场会在定子线圈中产生感应电动势。

这个感应电动势会逆向于给定子线圈供电的电动势，从而减小线圈中的电流。

当线圈中的电流减小到一定程度时，电动势会逆转，使电流反向流动。

这样，定子线圈中的电流就会周期性地正反向流动，从而产生旋转磁场，驱动转子旋转。

无刷电励磁电机相比传统的有刷电机具有许多优点。

首先，无刷电励磁电机无刷子和电刷，减少了摩擦和能量损耗，提高了电机的效率。

其次，无刷电励磁电机的转子是由永磁体组成的，具有较高的磁能，使电机具有较大的输出功率。

此外，无刷电励磁电机的结构简单，体积小，重量轻，易于安装和维修。

因此，无刷电励磁电机广泛应用于各个领域，如机械制造、航空航天、汽车等。

无刷电励磁电机是一种通过电励磁产生磁场的电机。

它采用无刷直流电机的结构和原理，但是在电励磁方面有所不同。

无刷电励磁电机利用电磁感应的原理工作，通过定子线圈产生的磁场驱动转子旋转。

发电机励磁机无刷励磁（一）引言概述发电机励磁机无刷励磁技术是一种在发电机中广泛应用的励磁方式。

与传统的刷励磁方式相比，无刷励磁技术具有效率高、可靠性好、维护成本低等优点。

本文将介绍发电机励磁机无刷励磁技术的原理及其在发电机中的应用。

正文1. 无刷励磁技术的原理1.1 无刷励磁技术的定义1.2 无刷励磁技术的基本原理1.3 无刷励磁技术的电路组成2. 无刷励磁技术的特点2.1 高效率2.2 可靠性好2.3 维护成本低2.4 调节性能优秀2.5 适用范围广3. 无刷励磁技术在发电机中的应用3.1 无刷励磁技术在小型发电机中的应用3.2 无刷励磁技术在中小型发电机中的应用3.3 无刷励磁技术在大型发电机中的应用3.4 无刷励磁技术在风力发电机中的应用3.5 无刷励磁技术在水力发电机中的应用4. 无刷励磁技术的发展趋势4.1 现阶段的发展状况4.2 未来的发展前景4.3 技术上的创新和突破5. 无刷励磁技术的局限性与改进方向5.1 技术上的局限性5.2 性能改进方向5.3 成本降低方向5.4 可靠性提升方向5.5 环境友好方向总结无刷励磁技术作为一种高效、可靠的发电机励磁方式，在各个领域中得到了广泛的应用。

它不仅提高了发电机的工作效率和可靠性，降低了维护成本，还具备出色的调节性能。

然而，无刷励磁技术仍然存在一些局限性，如技术方面的限制，成本费用等。

为了克服这些问题并进一步优化无刷励磁技术，未来的发展方向应该集中在性能改进、成本降低、可靠性提升和环境友好等方面。

相信随着技术的进一步发展，无刷励磁技术在发电机领域中将发挥更大的作用。

发电机励磁机无刷励磁（二）引言：本文主要介绍发电机中的无刷励磁技术。

无刷励磁技术是一种在发电机中使用的新型励磁技术，它能够在保证发电机稳定运行的同时，降低能耗和提高效率。

正文：一、无刷励磁技术的原理1. 无刷励磁技术的基本原理2. 无刷励磁技术的工作流程3. 无刷励磁技术与传统励磁技术的区别4. 无刷励磁技术的优势和局限性5. 无刷励磁技术的应用领域二、无刷励磁技术的发展历程1. 无刷励磁技术的起源2. 无刷励磁技术的发展趋势3. 无刷励磁技术在发电行业中的应用情况4. 无刷励磁技术的市场前景5. 无刷励磁技术的发展挑战三、无刷励磁技术的优势1. 无刷励磁技术能够降低能耗2. 无刷励磁技术能够提高发电机的效率3. 无刷励磁技术能够减少维护成本4. 无刷励磁技术能够提高发电机的寿命5. 无刷励磁技术能够提高电力系统的稳定性四、无刷励磁技术的应用案例1. 无刷励磁技术在风力发电中的应用2. 无刷励磁技术在水力发电中的应用3. 无刷励磁技术在太阳能发电中的应用4. 无刷励磁技术在发电机组中的应用5. 无刷励磁技术在海洋发电中的应用五、无刷励磁技术的未来发展方向1. 无刷励磁技术的研究重点2. 无刷励磁技术的性能优化方向3. 无刷励磁技术的成本降低方案4. 无刷励磁技术的标准和规范制定5. 无刷励磁技术的市场竞争态势总结：通过对无刷励磁技术的介绍和分析，可以看出这一技术在发电机领域具有广阔的应用前景。

未来，随着能源需求的不断增长和可再生能源的快速推广，无刷励磁技术有望得到更广泛的应用和发展。

同时，也需要加强研究和合作，进一步优化无刷励磁技术，提高其性能和降低成本，以满足电力系统的需求，并推动清洁能源发展。

发电机无刷励磁系统的应用与研究1. 引言1.1 发电机无刷励磁系统的概念发电机无刷励磁系统是指采用无需外接电源供电的方式，通过自身产生的磁场来励磁的一种新型励磁系统。

相较于传统的励磁系统，发电机无刷励磁系统具有自动调节、节能环保、维护成本低等优点。

其核心部件包括永磁励磁装置、电容励磁装置等。

通过这些励磁装置，发电机无刷励磁系统能够在发电过程中自动调整励磁电流，提升发电效率的同时减少能耗。

在现代能源领域，发电机无刷励磁系统的应用逐渐被广泛关注和应用。

在风力发电、太阳能电池发电、海洋能发电等领域，发电机无刷励磁系统都有着重要的应用价值。

通过不间断的研究和创新，发电机无刷励磁系统在新能源领域中发挥着越来越重要的作用，为传统能源转型和能源结构调整提供了强有力的支持。

发电机无刷励磁系统的概念和技术在能源领域的推广应用，将对我国能源产业的发展起到积极的推动作用。

1.2 发电机无刷励磁系统的重要性发电机无刷励磁系统可以提高发电效率。

传统的励磁系统存在着损耗大、效率低的问题，而无刷励磁系统采用先进的控制技术和材料，可以有效减少能量损耗，提高发电效率。

发电机无刷励磁系统具有更高的稳定性和可靠性。

无刷励磁系统采用全电子控制技术，具有更好的电气性能和故障自诊断能力，能够提高系统的稳定性和可靠性，降低故障率，延长设备寿命。

发电机无刷励磁系统还具有更好的响应速度和调节性能。

无刷励磁系统采用先进的控制策略，能够实现快速的功率调节和电压调节，满足不同负载条件下的需求，具有更好的动态性能和可调节性。

发电机无刷励磁系统在提高发电效率、增强稳定性和可靠性、以及提升响应速度和调节性能方面具有显著的优势，对于推动能源领域的发展和提升电力系统的整体性能具有重要意义。

随着技术的不断进步和应用的不断拓展，发电机无刷励磁系统将在未来发挥更加重要的作用。

1.3 发电机无刷励磁系统的应用领域1. 工业制造领域：发电机无刷励磁系统在工业生产中起到了至关重要的作用，可以为各类机械设备提供稳定的电能供应，保证设备的正常运转，并且由于无刷励磁系统的高效节能特点，能够有效节约能源成本。

发电机无刷励磁系统的应用与研究随着科技的不断发展，无刷发电机励磁系统在工业领域得到了广泛的应用和研究。

无刷发电机励磁系统是一种通过电子元件控制发电机励磁的系统，相对于传统的碳刷励磁系统，无刷励磁系统具有更高的效率、更稳定的性能和更长的使用寿命。

本文将从无刷励磁系统的工作原理、应用领域和研究进展等方面进行阐述，以期能够更好地了解和认识无刷励磁系统的重要性和发展前景。

一、无刷励磁系统的工作原理无刷励磁系统是通过控制发电机中的转子绕组和定子绕组之间的关系来实现励磁的一种系统。

其基本原理是利用电子元件（如功率晶体管、整流桥等）来产生一个稳定的直流电源，通过控制电流的大小和方向来实现对发电机转子绕组的励磁。

相比于传统的碳刷励磁系统，无刷励磁系统的励磁电流更加稳定，能够实现更高效率的发电和更稳定的输出电压。

无刷发电机励磁系统在工业领域有着广泛的应用。

它被广泛应用于风力发电系统中。

风力发电系统需要能够快速响应风力变化的励磁系统，而无刷励磁系统具有更快的响应速度和更稳定的性能，因此能够更好地适应风力发电系统的要求。

无刷励磁系统也被广泛应用于水力发电系统中。

水力发电系统需要能够快速调节水流对发电机的冲击力，而无刷励磁系统同样具有更快的响应速度和更稳定的性能，因此也能够更好地适应水力发电系统的要求。

无刷励磁系统还被应用于其他工业领域，如食品加工、制药生产等需要精确控制电机速度和输出功率的行业。

无刷发电机励磁系统的研究主要集中在提高系统的响应速度、稳定性和效率上。

研究人员们通过改进电子元件的材料和结构，提高了功率晶体管和整流桥的工作效率和稳定性，从而提高了励磁系统的整体性能。

研究人员们通过改进控制算法和传感器技术，提高了励磁系统的响应速度和稳定性，从而能够更好地适应各种工况的要求。

研究人员们通过改进发电机的结构和材料，提高了发电机的转子和定子绕组的性能，从而使得发电机能够更好地适应无刷励磁系统的要求。

无刷发电机励磁系统的应用和研究在工业领域有着广阔的前景。

2．无刷励磁的结构特点、工作方式、工作原理。

2．1结构：由主磁机、永磁副励磁机、旋转整流盘、空气冷却器、硅整流器、A VR等组成。

主励：三相、200Hz、2760KV A、417V、2820A、cos∮0. 9、8极副励：三相、400Hz、90KV A、250V、208A、cos∮0.95、16极f=pn/60旋转整流装置：全波不可控硅整流有熔断器及过电压保护，直流输出：2450KW 500V 4900N副励磁机为旋转磁极式，发出的电流送到主励磁机的定子作为主励磁机的励磁电流，由于主励磁机为旋转电枢式，电枢发出的电流通过转轴中孔送到旋转整流盘，经整流后送至转子线圈从而达到对发电机励磁。

2．2 发电机励磁电流的调节过程△由副励磁机——可控硅——A VR调节器——作为主励磁机定子励磁电流——来调节主励旋转电枢的输出电流——送至旋转整流盘——转子绕组△静止的永励副励磁机的电枢送出400Hz的电源，通过励磁电压调节器中的三相全控桥式可控硅整流器形成可调的直流电源到交流励磁机的磁场绕组。

通过控制全控桥整流器的导通角来调节交流励磁机的磁场电流，从而达到调节发电机励磁电流的目的。

当DA VR故障时，由厂用电经工频手动励磁调节装置整流后提供。

发电机励磁。

工作原理发电机的励磁电流由交流励磁机经旋转整流盘整流后提供，交流励磁机的励磁电流则由永磁机经调节装置中的可控硅全控桥整流后提供，励磁电流的大小由自励磁调节装置进行自动或手动调节，以满足发电机运行工况的要求。

2.3 无刷励磁系统特点2.3.1 励磁机与发电机同轴，电源独立，不受电力系统干扰2.3.2 没有滑环和电刷，根除了碳粉污染，噪音低，维护简单2.3.3 具备高起始、响应持久、能有效地提高电力系统稳定性2.3.4 选扎整流盘设计合理、电流和电压余量大，运行可靠2.3.5 采用双重数字A VR、功能齐全、故障追忆功能强无刷励磁系统原理框图整流盘及电路整流盘采用双盘结构，一个正极盘，另一个负极盘。
