SCADA系统基本概述一、SCADA系统介绍SCADA是Supervisory ControI And Data AcquiSition System (数据采集与监视控制系统）的缩写，SCADA系统是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。
它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域,其中在电力系统中的应用更为广泛，发展技术也最为成熟。
它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能。
RTU(远程终端单元），FTU(馈线终端单元）是它的重要组成部分。
在现今的变电站综合自动化建设中起了相当重要的作用。
它是架构在 PC 之上的生产自动化控制系统。
当然不同领域的应用,所需功能也不尽相同,但是它们都具有以下基本特色：图形操作介面；系统状态动态模拟；即时和历史资料趋势曲线显示;警报处理系统；资料获取取与记录；报表输出.二、SCADA模块构成SCADA系统会包括以下的子系统：1、人机界面（human machine interface，简称HMI)是一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序.人机界面(或简称为HMI）一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。
HMI会链接到SCADA系统的数据库及软件，读取相关信息，以显示趋势、诊断数据及相关管理用的信息，如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。
HMI系统常会用图像的方式显示系统的信息,而且会用图像模拟实际的系统。
操作员可以看到待控制系统的示意图.例如一个连接到管路的泵浦图标,可以显示泵浦正在运转，及管路中液体的流量，操作员可以使泵浦停机，HMI软件会显示管路中液体流量随时间下降。
模拟图会包括线路图及示意图来表示制程中的元素，也可能用制程设备的图片，上面再加上动画说明制程情形。
I N T-S C A D A监控系统（使用手册）第一章概述------------------------------------------------------3 第二章系统目录和配置文件----------------------------------------6 第三章主控软件--------------------------------------------------9 第四章通信组态软件----------------------------------------------24 第五章图片组态软件----------------------------------------------37 第六章控制组态软件----------------------------------------------55 第七章统计报表制作----------------------------------------------63 第八章故障录波分析----------------------------------------------70第一章概述基于Microsoft® Windows 2000®和Windows 98®的INT-SCADA监控系统是南京因泰莱电器股份有限公司开发的，为实现电力系统的发电、变配电、调度等各环节自动化，集数据采集、显示、控制、报表、通信等功能于一体的开放式、网络化、组态化的电力自动化监控系统软件。
为了适应当今电力系统使用设备多、纵向横向联系紧密、扩建组建频繁等特点，本软件从分析、设计到具体编程，全部采用面向对象的方法，融合了最新的计算机编程技术，在满足严格的可靠性、实时性基础上，更在系统的可组态性、可扩展性、可用性、可维护性等方面有了新的突破。
使用INT-SCADA监控系统可以加快应用开发的速度，减少开发成本，降低项目实施和运行周期维护的费用，使您可以真正做到“人与设备的有机结合”。
电力SCADA 系统简介（20120222）一、 SCADA 系统简介电力监控系统又称--SCADA 系统，主要用于实现对地铁各变电所内主要电气设备进行的遥控、遥信、遥测、遥调和遥视等。
它对提高地铁供电系统运行的可靠性、安全性、经济性、减轻调度员的负担、实现电力调度自动化与现代化、提高调度的效率和水平等方面起到了不可替代的作用。
是将远程的供电设备如：断路器、隔离开关、变压器等进行远程状态的自动化监控。
二、 电力监控系统基本组成电力监控以电力调度中心为主，电站为辅，通过控制中心的电调工作站可以对全线电力系统设备进行监控。
电力监控系统是一个分层分布式自动化系统，由上自下分别是：调度中心局域网系统、通信通道、变电站管理层、现场通信网络、间隔层装置。
三、 电力监控系统的功能1、控制中心功能1) 遥控功能2) 信息处理、显示3) 供电系统运行情况的数据归档和统计报表功能4) 用户画面5) 信息打印功能6) 趋势显示7) 人机画面调阅显示8) 信息查询9) 口令功能10) 系统容错能力、自诊断、自恢复功能11) 电力系统控制模式与级别12) 监控系统控制权限 显示大屏幕维护工作站 B 服务器 A 服务器 培训工作站电力调度工作站 CSE 通讯处理机 A2网段牵引变压器配电变压器10KV 系统13)数据采集功能14)控制功能15)电度统计功能16)数据处理功能17)在线帮助功能18)事故追忆功能19)故障录波功能20)SOE（事件顺序记录）功能21)培训功能22)系统时钟同步功能23)调度运行工作管理2、部分功能简述1)控制功能单点遥控改变某一对象运行状态的控制，包括开关合/分、自动装置投入/撤除、保护定值切换等操作。
程序遥控为了简化操作步骤，将某些固定的倒闸作业流程序列定义在一个序列控制中，以简化操作步骤。
程序遥控包括所内程序遥控和所间程序遥控两种。
程序遥控的执行可以具有手动一次启动、手动逐条启动，条件自动（经人工确认）执行等方式。

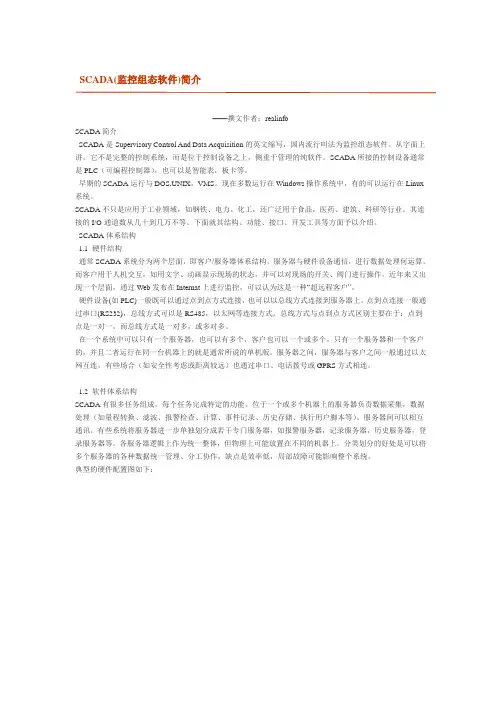

1.3 通信1.3.1内部通信客户与服务器间以及服务器与服务器间一般有三种通信形式，请求式，订阅式与广播式。
请求式：客户周期性向服务器发出请求，然后服务器为客户准备数据，传送给客户。
订阅式：客户向服务器注册所关心数据，服务器记录每个用户关心的数据。
当数据变化通知相应的用户。
广播式：当数据的变化时，服务器向所有客户发出通知。
1.3.2与I/O设备通信1) 通信模式设备驱动程序与I/O设备通讯一般采用请求式，大多数设备都支持这种通讯方式，当然也有的设备支持主动发送方式。
主动发送方式即I/O设备在数据改变时主动向外界报告数据。
有的设备也支持订阅式通信。
设备驱动程序应该能够支持各种通信模式。
2) 通信协议通信协议即与设备间的会话格式，可以理解为一种简单的交流语言。
这些语言有一定的地方性，尤其是国产的PLC，智能仪表。
常见的协议有Modbus, Profibus等。
设备驱动程序必须为每种协议编制相应的代码。
开发一设备驱动一般为1~5周，这要根据协议的复杂程度决定。
软件商一般将该部分做成标准开发包，用户可以自己开发。
服务器可同时带有多个不同种类的驱动程序，这样服务器就可以同时跟多种设备进行通信。
1.3.3与外界通信为了效率，服务器上的实时数据和历史数据一般都以私有格式存放，实时数据驻留在内存中，而历史数据保存在磁盘中，事件记录也可能以私有格式保存在磁盘中，但有些软件可以将其直接存放到关系数据库（如Ms SQL Server，ORACLE）中。
由于无论采用直接方式还是ODBC与关系数据库通讯，速度都是比较慢的，所以不可能将快速变化的数据都存放到关系数据库中。
那么服务器内这些私有格式的数据是如何与外界联系的呢，下面简要说明。
SCADA通过多种方式与外界通信。
如OPC，一般都会提供OPC客户端，用来与设备厂家提供的OPC服务器进行通讯。
因为OPC有微软内定的标准，所以OPC客户端无需修改就可以与各家提供的OPC服务器进行通讯。

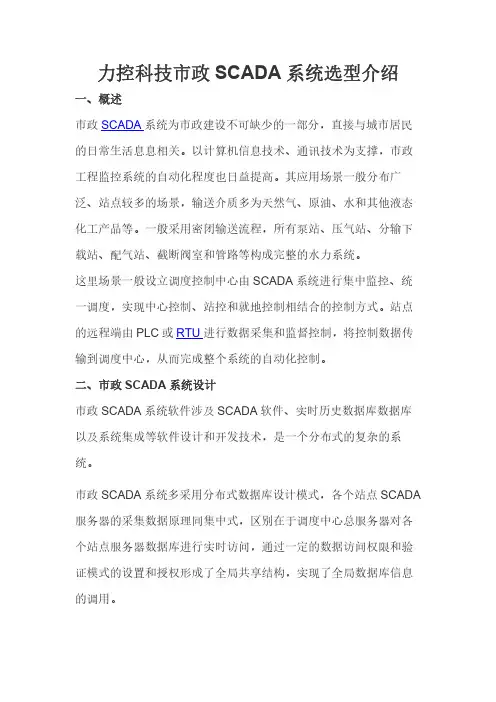

力控科技市政SCADA系统选型介绍一、概述市政SCADA系统为市政建设不可缺少的一部分，直接与城市居民的日常生活息息相关。
以计算机信息技术、通讯技术为支撑，市政工程监控系统的自动化程度也日益提高。
其应用场景一般分布广泛、站点较多的场景，输送介质多为天然气、原油、水和其他液态化工产品等。
一般采用密闭输送流程，所有泵站、压气站、分输下载站、配气站、截断阀室和管路等构成完整的水力系统。
这里场景一般设立调度控制中心由SCADA系统进行集中监控、统一调度，实现中心控制、站控和就地控制相结合的控制方式。
站点的远程端由PLC或RTU进行数据采集和监督控制，将控制数据传输到调度中心，从而完成整个系统的自动化控制。
二、市政SCADA系统设计市政SCADA系统软件涉及SCADA软件、实时历史数据库数据库以及系统集成等软件设计和开发技术，是一个分布式的复杂的系统。
市政SCADA系统多采用分布式数据库设计模式，各个站点SCADA 服务器的采集数据原理同集中式，区别在于调度中心总服务器对各个站点服务器数据库进行实时访问，通过一定的数据访问权限和验证模式的设置和授权形成了全局共享结构，实现了全局数据库信息的调用。
市政SCADA系统数据流向是站控控制器中的数据以非常小的数据包进行传输到本地的SCADA分布式实时数据，SCADA数据库将数据实时发布到调度中心总服务器实时数据库，以实现调度中心的实时数据及报警数据推送，历史数据则分别存储在各个远程站点SCADA系统中，调度中心大量历史数据则存储在实时历史数据库中。
调度中心实时数据库仅对重要数据进行报警处理和归档，而实时操作日志分别存储在调度中心总服务器和相应数据源的站点服务器日志系统中，体现了数据、网络优化的高效数据库架构优势。
监控数据以逢变则报或进行内部轮询以达到最小数据的目的传输，并且控制器都具有历史回填的功能，在通信恢复时，能够将传送失败的历史数据重新传输到中心数据库，以保证数据的完整性。
1.3 通信1.3.1内部通信客户与服务器间以及服务器与服务器间一般有三种通信形式，请求式，订阅式与广播式。
请求式：客户周期性向服务器发出请求，然后服务器为客户准备数据，传送给客户。
订阅式：客户向服务器注册所关心数据，服务器记录每个用户关心的数据。
当数据变化通知相应的用户。
广播式：当数据的变化时，服务器向所有客户发出通知。
1.3.2与I/O设备通信1) 通信模式设备驱动程序与I/O设备通讯一般采用请求式，大多数设备都支持这种通讯方式，当然也有的设备支持主动发送方式。
主动发送方式即I/O设备在数据改变时主动向外界报告数据。
有的设备也支持订阅式通信。
设备驱动程序应该能够支持各种通信模式。
2) 通信协议通信协议即与设备间的会话格式，可以理解为一种简单的交流语言。
这些语言有一定的地方性，尤其是国产的PLC，智能仪表。
常见的协议有Modbus, Profibus等。
设备驱动程序必须为每种协议编制相应的代码。
开发一设备驱动一般为1~5周，这要根据协议的复杂程度决定。
软件商一般将该部分做成标准开发包，用户可以自己开发。
服务器可同时带有多个不同种类的驱动程序，这样服务器就可以同时跟多种设备进行通信。
1.3.3与外界通信为了效率，服务器上的实时数据和历史数据一般都以私有格式存放，实时数据驻留在内存中，而历史数据保存在磁盘中，事件记录也可能以私有格式保存在磁盘中，但有些软件可以将其直接存放到关系数据库（如Ms SQL Server，ORACLE）中。
由于无论采用直接方式还是ODBC与关系数据库通讯，速度都是比较慢的，所以不可能将快速变化的数据都存放到关系数据库中。
那么服务器内这些私有格式的数据是如何与外界联系的呢，下面简要说明。
SCADA通过多种方式与外界通信。
如OPC，一般都会提供OPC客户端，用来与设备厂家提供的OPC服务器进行通讯。
因为OPC有微软内定的标准，所以OPC客户端无需修改就可以与各家提供的OPC服务器进行通讯。
自动化控制1、SCADA系统介绍2、自动化控制仪表和自动化控制设备基础知识3、物位测量及物位测量仪表4、信号隔离器、安全栅、变频器5、气体检测仪6、火焰监测仪表（火焰监测仪、火焰保护/点火装置）7、自控阀门（执行机构、阀体、阀门定位器、过滤减压器等）8、气液联动截断系统（含球阀、执行机构）9、不间断供电电源10、井口安全系统（哈里伯顿、贝克、卡麦隆）11、中间端子柜（信号开关、保险、开关电源、信号端子）12、仪表风系统SCADA系统介绍了解生产情况是实施科学生产的基础，如果生产过程分布很近，可以采用就近控制的办法，就地接线，就地监视，就地控制，对于复杂的过程生产采用DCS 系统控制的比较多，也有采用PLC的或者专业控制器。
而对于生产各个环节分布距离非常远的，比如几公里，几十公里，几百公里甚至几千公里的，如变电站，天然气管线，油田，自来水管网，随着技术的发展，人们慢慢发展出远程采集监视控制系统，称为SCADA系统。
一、SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。
SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。
它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。
