目录1.编制依据 (2)1.1技术文件 (2)1.2规范、规程 (2)2.工程概况 (2)2.1地理位置 (2)2.2工程地质条件 (2)2.3水文地质条件 (3)3.施工部署 (3)3.1集水坑降水处理的原则、依据和处理方法 (3)3.2劳动力组织 (4)3.3技术准备 (4)3.4机械准备 (4)3.5材料准备 (5)4.施工方法 (5)4.1集水坑内集水井开挖 (5)4.2集水井滤管埋设 (5)4.3集水坑底部处理 (5)4.4塔吊基坑降水处理 (6)5.质量保证措施 (7)6.安全措施 (7)1.编制依据1.1技术文件1.1.1中国云计算产业园一期工程，地下车库基础图纸，及主楼基础图纸。
1.1.2中国云计算产业园一期工程岩土工程勘察报告。
1.2规范、规程1.2.1《建筑地基基础设计规范》GB50007-20021.2.2《建筑地基处理技术规程》JGJ79-20021.2.3《建筑地基基础工程施工质量验收规范》GB50202-20021.2.4《建筑工程施工现场供用电安全规程》GB50194-931.2.5《建筑施工手册》缩印本（第四版）2.工程概况2.1地理位置中国云计算产业园一期工程，位于北京市经济技术开发区河西区X48C1地块，泰河三街南侧，博兴路西侧。
由瑞云云计算研发建设有限公司投资建设，北京世纪中天国际建筑设计有限公司设计。
2.2工程地质条件根据地质勘察报告，本次勘探深度（60.0m）范围内的地层划分为人工填土层、新近沉积层及一般第四纪冲洪积层，报告中各地层编号方式见表2－1“地层编号说明表”。
表2-1工程深度范围内地层条件2.3水文地质条件3.施工部署3.1集水坑降水处理的原则、依据和处理方法3.1.1原则：集水坑降水设计和施工要做到技术先进、经济合理、安全可靠、确保工程质量的原则。
同时分析降水对邻近基坑是否存在危害性沉降，基坑隆起的稳定性分析。
3.1.2依据：3.1.2.1中国云计算产业园一期工程岩土工程勘察报告。
.邢台矿区采煤沉陷区综合治理项目金牛阳光苑东区B组团工程电梯井基坑降水施工方案编制人:审核人：审批人：冀中能源邢台矿业集团工程分公司2016年12月15日目录1、工程概况 (3)2、工程地质条件 (4)3、实施方案 (4)3.1、基坑降水等效半径 (5)3.2、降水影响半径计算 (5)3.3、降水总涌水量计算 (5)3.4、水泵选型 (6)3.5、施工步骤 (6)3.5.1、 (6)3.5.2、设置盲沟 (6)3.5.3、电梯井降水 (7)3.5.4、 (7)3.5.5、 (7)4.施工方法 (8)4.1深井降水原理及目的 (8)4.1.1深井降水原理 (9)4.1.2深井降水目的 (9)4.2降水井布置 (9)4.3深井降水材料设备配备 (10)4.4降水井的构造与设计 (10)4.5深井降水施工工艺及流程 (11)4.5.1成井施工工艺 (11)4.5.2成井施工流程 (11)4.6降水运行 (13)4.6.1试运行 (13)4.6.2降水运行 (13)4.6.3 降水运行的注意事项 (14)5. 施工进度计划 (14)6. 质量保证措施 (15)7、安全生产及现场文明施工 (15)7.1安全用电 (15)7.2文明施工 (15)1、工程概况工程名称：邢台矿区采煤沉陷区综合治理项目金牛阳光苑（东区）工程地点：邢台市七里河与滨江路交叉口南行2km路东建设单位：冀中能源邢台矿业集团有限责任公司设计单位：河北冶金建设集团勘察设计有限公司监理单位：石家庄东方工程监理有限公司施工单位：冀中能源邢台矿业集团工程分公司设计基础形式：混凝土灌注桩筏板基础主体结构形式：钢筋混凝土剪力墙结构建筑抗震设防分类：丙类结构抗震设防烈度：7度剪力墙抗震等级：三级本工程筏板基础底标高为-11.08米，绝对高程为76米，勘察报告显示地下水位枯水期标高为72米，但经现场开挖基础发现并经测量地下水标高为75.5米，渗透系数大，水量丰富。
目录一、工程概况 (2)二、编制依据 (2)三、气象条件 (2)四、场地地质条件 (3)五、场地水文条件 (4)六、降水设计方案 (5)6.1降水说明 (5)6.2集水坑（电梯井）的土方开挖 (5)6.3集水坑(电梯井)的平面布置 (9)6.4集水坑（电梯井）设计与构造 (10)6.5排水管的设置 (13)6.6降水监测与控制 (14)6.7封井（堵管）方案 (15)七、施工部署 (18)7.1施工管理体系 (18)7.2质量保证体系 (18)7.3劳动力组织计划 (19)7.4机械设备计划 (19)八、施工安全及环保措施 (19)8.1降水安全措施 (19)8.2降水环保措施 (21)一、工程概况本工程用地位于南部城区，温州路以东，北邻香港路，毗邻青年水库，规划总用地面积76902平方米。
计容总建筑面积161494平方米，其中住宅计容建筑面积152607平方米，配套公建计容建筑面积8887平方米，容积率2.10，住宅共1149套。
住宅部分包括8栋多层住宅和17栋高层住宅，住宅均设地下室，配套公建包括2层的沿街商业网点、2层的集中商业、另在部分住宅楼底部设置物业办公和居委会.我公司承建的其中18#，19#，23#，24#，25#主楼及部分地下车库。
二、编制依据1.青岛地矿岩土工程有限公司提供的《住宅小区岩土工程勘察报告》2.现行建筑施工规范大全》3.项目18#、19#、23#、24#、25#楼及地下室车库施工图纸；4.我公司多年来在青岛地区的施工经验。
三、气象条件青岛市地处暖温带季风型气候区域，属温带季风气候，因受海洋调节影响，表现出海洋性季候特点：空气湿润、温度适中、四季分明。
具有春迟、夏凉、秋爽、冬长但不严寒之特点。
青岛地区历年最高气温37.5○C，最低气温-16.4○C，历年平均气温12.2○C；历年相对湿度73%；风向以ES、WN向为最多，6级以上大风以N-NW向最多，出现频率N-NW向为16.8%，WN向为13.8％；瞬间最大风速44.2m/s，累年平均风速5.5m/s，11月至翌年2月风速最大，平均为6.2m/s，7、8月最小，为4.7m/s；年平均受台风侵袭或外围影响13次；近五十年最大降水量1227.6mm，最小降水量386.3mm，平均降水量679.44mm，降水集中在6～9月份（占全年降水量的70%～76%）。
电梯井坑及集水坑K1降水措施工程名称：烟台怡景花园小区7#8#楼建设单位：济南铁路局烟台富海怡景花苑项目建设指挥部监理单位：山东省烟台市工程建设第一监理有限公司设计单位：烟台市建筑工程设计研究股份有限公司施工单位：中铁十局集团建筑工程有限公司烟台富海怡景花苑项目部2010年5月29日施工方案报审卡电梯基坑及集水井地下水降水措施一、工程概况工程名称：烟台富海怡景花苑小区7#8#楼建设单位：济南铁路局烟台富海怡景花苑项目建设指挥部监理单位：山东济铁工程建设监理有限责任公司设计单位：烟台市建筑设计研究股份有限公司施工单位：中铁十局集团公司二、施工概况烟台富海怡景花苑小区8#楼基槽挖完，7#楼局部挖完，因电梯井坑（7#楼5-8/F-J;19-22/F-J2个电梯井坑，8#楼14-16/E-G电梯井坑）及3个集水坑K1较深，地下水位没有降到满足施工要求的部位，故需要进行局部降水。
三、降水措施（一）因本工程局部下沉太大，电梯井坑垫层标高在现有标高再下沉2米，集水坑K1下沉3米，局部地下水太高，根据实际情况暂按局部采用轻型井点降水方案。
（二）轻型井点降水1、8井点位置确定：8#楼F轴向北4米，16轴向东3.6米交汇处为深井位置。
井深9米。
2、7#楼由于两个电梯井坑距离太远（31.04米）考虑降水效果不明显故设两个井点。
5轴向西3.9米与G轴向北1.4米交汇处设一井点，22轴向东3.9米与G轴向北1.4米交汇处设一井点。
井深9米。
3、井径及施工方法采用与现场其他降水井一致的做法。
（三）井点部位防水处理：筏板基础浇筑后将水井封上，采用与基坑内降水井一样处理方法。
电梯井基坑降水施工方案本工程为F3#、F4#、F5#楼，因图纸设计电梯井集水坑基底绝对标高为-4.00米，已超出地下水位，渗漏点较多，采用通用堵漏方法无法堵住漏点。
根据以往的经验，在的电梯井、集水井基坑底超深部分预埋直径200mm钢套管，上焊直径250mm法兰，连接自吸泵进行排水。
青岛平建建筑公司编制人：贾振亮2012.8.18工程签证单编号：002工程名称：铁路青岛北客站安置区F区3#-5#楼及K4地下车库内容：应建设单位要求，办公楼东北侧污水井古力井因场区整平需加高，详见下图：说明：1）100厚C15砼垫层Φ1900mm2）M7.5水泥砂浆砌240厚MU10粉煤灰砖1300mm高3）内侧及底侧20mm厚1：2水泥砂浆抹面压光4）Φ650古力井盖一个计70元施工单位意见：经办人：项目经理：年月日监理单位意见：经办人：项目总监：年月日建设单位意见：经办人：工程部经理：年月日工程名称：铁路青岛北客站安置区F区3#、4#、5#楼及地下车库内容：3#、4#、5#楼、地下车库基础防水和砖胎膜作法：施工单位意见：经办人：项目经理：年月日监理单位意见：经办人：项目总监：年月日建设单位意见：经办人：工程部经理：年月日工程名称：铁路青岛北客站安置区F区3#、4#、5#楼及K4地下车库内容：地下车库○46~415/○4R~○4Q轴超深柱基（共计12个）模板已支设完毕，因设计变更，超深部位柱基及抗水板标高下落，因此发生以下费用：1、柱墩模板搭设、拆除各一次。
2、浪费Φ14穿墙螺栓每个柱墩32支，螺栓长度每支3米长;浪费Φ20UPVC套管32支，套管每支长2.3米。
3、损耗模板水泥砂浆墩子42个，每个300×300×200㎜×4.施工单位意见：经办人：项目经理：年月日监理单位意见：经办人：项目总监：年月日建设单位意见：经办人：工程部经理：年月日技术交底编号交底日期工程名称青岛北客站安置工程F3#、F4#、F5#楼及地下车库施工单位青岛平建集团青岛分公司分项工程名称混凝土工程交底提要基础、主体结构混凝土工程交底内容：1.施工准备1.1技术准备1.1.1根据工程设计图纸要求，界定结构混凝土施工部位的强度等级，并依据设计对工程所使用的技术要求向搅拌班组进行技术交底。
集水坑、电梯井降水补充措施及施工方案铁西金谷1期- 1#楼自然水位标高大约在-4.00米，原降水报批方案在基坑周围设置28个降水井点降水，水位控制大约在-6.0米水平线下。
施工图下发后发现所有集水坑、电梯井均超过-7.5米，集水坑JK3底标高为-8.05米（土方完成面）。
业主、监理要求降水单位采取在深基坑部位附近上口平台加设轻型井点降水，进行补救。
于9月12日开始降水、至今水位均在约-6.5—-6.7米左右，仍无法满足所有集水坑、电梯井的施工要求。
另基坑东侧25-30轴水位普遍偏高使该区域所有集水坑和部分承台无法正常施工。
经降水单位与业主、监理沟通采取以下施工措施，满足集水坑施工要求。
降水施工：1、土方施工：基坑按照图纸设计尺寸45°放坡。
CT2a承台边坡135°放坡至-6.7米处改为立面垂直挖土到基底；CT7a、CT8a承台边坡135°放坡至-6.2米处改为立面垂直挖土到基底；（底口尺寸见附图），用木方1.2米长、一端削尖，每隔一米定桩一根将1.5厚模板顺基坑四周钉牢，保证边坡砂子不下滑。
基坑底预留砖模砌筑位置，立面24砖模放大300、坡面500砖模放大600。
土方施工过程中，挖至-6.5米标高时出现积水，无法正常施工。
采取沉箱和明管降水，降低水位，施工人员穿水鞋挖沙作业。
边降水、边施工，由于水从边坡沙中流出，导致边坡不断塌方，所以照原设计基坑底口尺寸，四周放大1.5米，增加土方施工量。
以基坑西侧五个电梯井、一个集水坑为例带水土方施工量80 M3 .东侧基坑在挖至-7.5米标高时，出现深层淤泥550厚，非常坚硬、人工无法挖取，采用从外调来小型挖掘机进行机械挖土。
砂子采用塔吊调运到基槽外。
2、降水施工：在基坑施工区域以外、流水量较多位置挖明井一口，低于基底标高500深，采用沉箱（800*800*800、三级18@150钢筋焊制）排污泵（15吨流量、扬程15米）明排，基坑纵向两侧放明排管2个，地下水从沙层自然冒出，用铁锹从出水口处至排水管之间挖顺排水沟，降水单位派专人看护每隔1小时清理排水沟一次，因砂子顺水流动、堵塞排水沟，所以应勤看勤通保证排水畅通。
地下室降水、排水施工方案一、工程概述本工程为_____地下室建设项目，位于_____，地下室建筑面积为_____平方米，深度为_____米。
由于地下室施工需要在地下水位以下进行，为保证施工的顺利进行和工程质量，必须采取有效的降水、排水措施。
二、工程地质与水文地质条件根据地质勘察报告，本工程场地的地质条件较为复杂，土层分布不均。
地下水位较高，稳定水位埋深在_____米左右，主要含水层为_____。
地下水类型为_____，补给来源主要为_____。
三、降水方案设计（一）降水目的降低地下水位，保证地下室施工在无水条件下进行，防止流砂、管涌等不良地质现象的发生，确保边坡稳定和工程施工安全。
（二）降水方法选择根据工程地质和水文地质条件，结合类似工程经验，本工程拟采用井点降水法。
井点降水法具有降水效果好、施工方便、设备简单等优点。
（三）井点布置根据地下室的形状和尺寸，在地下室周边均匀布置井点。
井点间距为_____米，井点管长度为_____米，深入含水层以下_____米。
（四）井点设备选择选用_____型号的井点设备，包括井点管、连接管、集水总管、抽水设备等。
（五）降水深度计算根据地下室底板的深度和要求的降水深度，计算井点系统的降水深度。
确保降水后的地下水位低于地下室底板以下_____米。
四、排水方案设计（一）排水系统布置在地下室周边设置排水明沟，将井点降水排出的水汇集到集水井中。
排水明沟的深度为_____米，宽度为_____米，坡度为_____。
集水井每隔_____米设置一个，深度为_____米，直径为_____米。
（二）排水设备选择选用_____型号的排水泵，将集水井中的水抽到地面排水系统中。
排水泵的数量根据排水量和扬程要求确定。
（三）地面排水系统在地面设置排水管道，将抽出的地下水排至附近的市政排水管网中。
排水管道的直径为_____米，坡度为_____。
五、施工工艺流程（一）井点施工工艺流程测量放线→铺设总管→冲孔→安装井点管→填砂砾滤料→上部填粘土密封→用弯联管将井点管与总管接通→安装抽水设备→试抽水→正式抽水。

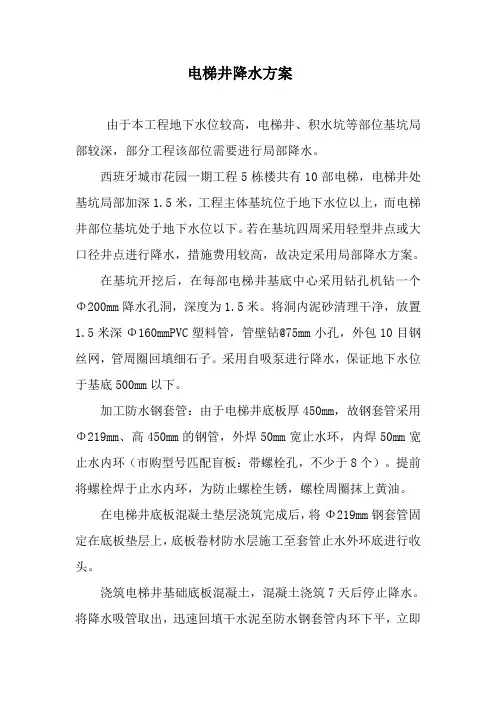

电梯井降水方案
由于本工程地下水位较高，电梯井、积水坑等部位基坑局部较深，部分工程该部位需要进行局部降水。
西班牙城市花园一期工程5栋楼共有10部电梯，电梯井处基坑局部加深1.5米，工程主体基坑位于地下水位以上，而电梯井部位基坑处于地下水位以下。
若在基坑四周采用轻型井点或大口径井点进行降水，措施费用较高，故决定采用局部降水方案。
在基坑开挖后，在每部电梯井基底中心采用钻孔机钻一个Φ200mm降水孔洞，深度为1.5米。
将洞内泥砂清理干净，放置1.5米深Φ160mmPVC塑料管，管壁钻@75mm小孔，外包10目钢丝网，管周圈回填细石子。
采用自吸泵进行降水，保证地下水位于基底500mm以下。
加工防水钢套管：由于电梯井底板厚450mm，故钢套管采用Φ219mm、高450mm的钢管，外焊50mm宽止水环，内焊50mm宽止水内环（市购型号匹配盲板：带螺栓孔，不少于8个）。
提前将螺栓焊于止水内环，为防止螺栓生锈，螺栓周圈抹上黄油。
在电梯井底板混凝土垫层浇筑完成后，将Φ219mm钢套管固定在底板垫层上，底板卷材防水层施工至套管止水外环底进行收头。
浇筑电梯井基础底板混凝土，混凝土浇筑7天后停止降水。
将降水吸管取出，迅速回填干水泥至防水钢套管内环下平，立即
在钢套管内侧放置10mm厚橡胶垫圈和钢盖板，用套筒扳手将螺栓拧紧，保证不渗水，不漏气。
在确保不渗水后，用膨胀混凝土将钢管孔浇筑密实，并覆盖塑料薄膜、毛毡对该处混凝土进行养护，养护时间不少于14天。
目录一、工程简介 (2)1、地理位置 (2)2、工程概况 (2)二、工程地质条件 (3)1、拟建场地工程地质条件 (3)2、拟建场区水文地质条件 (4)3、管井设计参数 (5)4、井身结构设计 (5)三、降水工程施工 (6)1、工艺流程 (6)2、施工工序 (6)3、降水维护 (10)4、技术措施 (10)5、中间井封井处理 (11)附图：集水坑、电梯井降水设施布置图 (13)文案大全一、工程简介1、地理位置拟建工程位于北京市朝阳区青年路南口，北临黄杉木店中街，南临二道沟，西临青年路，东临黄杉木店路，拟建场地位置参见图1。
2、工程概况地上建筑面积37336m2，地下建筑面积26000m2，主楼地上12～17层，配套用房地上2～3层，除6#配套用房和8#大门无地下室外，其他建筑和地下车库均为地下4层，基础埋深-17.0m。
表1 拟建建筑物设计条件一览表3、降排水设计原土方开挖降排水方案降水设计标高为基底标高以下0.5mm；未考虑基坑内集水坑、电梯井、以及基坑周边降排水。
为保证集水坑、电梯井等施工，必须将地下水降至最深坑底以下0.5m。
本次降水设计采取三类措施：平面尺寸大于 1.0*1.0m的集水坑及电梯井在其对角线设10m深降水井；平面尺寸小于等于1.0*1.0m的集水坑在坑底设2mm深抽水井；针对基坑西侧基坑支护结构渗水较严重，在坑底西侧北段设300*300排水沟，坡度i=3%，在基坑西侧设400*400*1000集水坑。
具体布置详见后附降水设施布置图。
二、工程地质条件拟建工程位于北京市朝阳区青年路南口，场地内原有民房分布，现已拆除，目前为空地，场地内有建筑垃圾分布，长满了荒草。
地势基本平坦，孔口地面标高为32.53～34.73m。
1、拟建场地工程地质条件拟建场地地貌上属于永定河冲洪积扇的轴部，为古金沟河故道。
本次勘察所揭露的地层的最大深度为38m，根据钻探揭露与原位测试及室内土工试验结果，将本次勘察范围内地层土质情况分述如下：人工堆积层：粘质粉土填土①层：黄褐色，稍密，湿，含砖渣、砂粒、碎石和植物，连续分布；杂填土①1层：杂色，稍密，湿，含砖块、植物根和混凝土块，连续分布。
地下室电梯井或集水井降水法方案
为了地下室将来不要漏水渗水,现做出以下方案。
施工降水：
采用在基坑底四周设排水明沟和集水井用潜水泵抽排到基坑顶的排水系统，内以排除基坑底渗水和雨水等。
采用盲集水井水泵抽水方式降排水。
设好盲集水井预埋套管，把水抽往外围集水井。
施工方法：
在垫层再挖盲集水坑，盲集水坑内填大料径的碎石，预埋套管，把套管下段留孔包扎旧安全网，并在上铺彩条布后再浇注底板垫层混凝土，浇注底板垫层混凝土后再做防水层，钢筋混凝土浇筑后有点凝结可以停止降水，等混凝土完全凝结可以封闭降水预埋套管。
（盲集水坑尺寸可以按现场情况决定）详情做法看下面盲集水坑大样图。
盲集水坑大样图。
地下室电梯井、集水井基坑井点降水施工方案编制：审核：审批：施工单位：中博建设集团有限公司2011年 4月2日江苏淮安康居花园项目一期17#、20#、21#楼地下室电梯井、集水井基坑降水方案一、编制依据康居花园小区1、《江苏省基坑工程技术规程》（DB42/259-2004）2、《建筑基坑边坡工程技术规程》GB50330-20023、《建筑基坑支护技术规程》JGJ120-994、《江苏淮安康居花园项目一期岩土工程勘察报告》5、地下室相关设计图6、现场实际踏勘情况二、现场基本情况及排水方案的确定本工程地理位臵处于淮安市健康西路南侧，地质路西侧，临近古黄河河道，拟建场地在地貌上属黄泛冲级平原。
本工程场地地下水类型为上部孔隙潜水及下部微承压水，场地内现有地势相对低洼，雨季易形成积水坑，基础施工时段恰好临近雨季，将会导致基坑排水困难而影响地下室工程进展,为了确保本项目地下室工程的顺利实施特制定地下室基坑降水方案。
1、降水目的为确保基础干槽施工，使地下水位降至基底下0.5m以下，以便在无水干燥的情况下开挖土方和进行地下室施工，即可避免大量涌水、冒泥、翻浆和流砂对施工造成的影响，又可由于土中水分排除后，动水压力减小，大大提高边坡的稳定性，减少土方开挖量。
2、降水方法的确定本工程地下室基坑平面基底开挖尺寸约为20#、21#楼长61m，宽15m；17#楼长30m，宽20m。
基础埋深约为3.5-4m；地面持力层为粉质粘土层。
根据地质报告和现场实际试挖情况，本工程在基础开挖至地下室基础底板底面前不进行基坑降水，实际开挖情况也是基底土层分布情况良好，与地址勘察报告一致。
开挖至地下室基础底板底面未见地下水，但在局部降板（电梯井、集水井基坑）处开始出现地下水，地下水渗水量目测较大。
结合基础施工周期并不很长的特点，本工程将采取局部轻型井点降水法，沿地下室电梯井、集水井基坑环状布臵进行降水，以确保基坑降水万无一失。
轻型井点降水其原理是通过启动真空泵，使井点系统形成真空，井点周围形成真空区，地下水在真空泵的吸力作用下，使井点附近的地下水通过砂井、滤水管被强制吸入井点管并被排除。
这样在井点附近的地下水与真空区外的地下水之间，形成一个水头差，真空区外的地下水在真空吸力和重力的作用下，流向井点排出地面，从而达到降低地下水位的目的。
3、轻型井点降水的计算轻型井点降水系统设计计算书（无压井）：综合参考地质报告及施工图纸（以20#、21#楼基坑为例）：20#、21#楼地下室电梯井、集水井基坑底面尺寸分别为9.5m×4.6m、4.8m×4.8m，电梯井和集水井紧邻形成一个降水单元，长为16.65m，宽为13.4m。
电梯井、集水井基坑标高-6.05m，地下室筏板基础基底标高－5.00m，自然地面标高－1.50m，基坑边坡坡度1:1.0，实测地下水位标高－2.00m，渗透系数k=0.3m/昼夜，含水层厚度H=4.5m，按无压完整井计算基坑涌水量。
说明：长度单位为m，渗透系数单位为m/d，涌水量单位为m3/d已知：总管埋设面标高 h总:= −1.5 基坑底面尺寸基底标高 h底:= −5.0 长边 A底:= 16.65 短边 B底:= 13.4 地下水面标高 h水面:= −2.0 基坑坡度系数 m := 1.0地下水底标高 h水底:= h水面− 6 井点管至坑边距离ΔL:=1渗透系数 K:=0.3 井点管直径 d := 0.1基坑中心底面至降水后地下水位线距离Δh := 0.5 水力坡度i=0.1 井点管露出地面长度 L露:= 0.2 滤管长度 L滤:= 11.确定平面布臵基坑宽度大于6m，且面积较大，采用环形布臵，总管布臵在基坑周边。
h总= −1.5，井点管距坑边ΔL=1总管埋设面处的基坑开口尺寸为A上:= A底+ (h总− h底)⋅m⋅ 2 = 23.65B上:= B底+ (h总− h底)⋅m⋅ 2 = 20.4环形总管尺寸为A总:= A上+ ΔL⋅ 2 = 25.65B总:= B上+ ΔL⋅ 2 = 22.4总管总长为L总:= (A总+ B总)⋅ 2 = 96.12.确定高程布臵总管埋设面至基底距离 h1 := h总− h底= 3.5基坑中心底面至降水后地下水位线距离Δh = 0.5水力坡度 i=0.1基坑中心至井点管的水平距离 L= B总/2=11.2则井点管最小埋深为h:=h1 + Δh + i⋅L = 5.12井点管露出地面长度 L露= 0.2 则井点管最小长度为 h′:= h + L露= 5.37 实取井点管长度 h′:= 5.5实际井点管埋深为h= h′- L露 := 5.3 小于6m，满足水泵扬程要求滤管长度 L滤= 1滤管底部标高为 h滤底:= h总-(h+L滤) = -7isWhole:=if h滤底 h水底check←1info←“为无压完整井”otherwisecheck←0info←“为无压非完整井”(check info)=“为无压完整井”isWhole0,13.基坑涌水量计算无压井群井涌水量计算公式为Q:= 1.364K (2H0-S)Slog(R+x0)-log(x)其中：渗透系数 K=0.3实际含水层厚度 H:=h水面− h水底= 6井点管处降水深度 S:=h水面−(h总− h)= 5.8 无压完整井的有效含水层厚度H0等于实际含水层厚度H，即H :=H if isWhole00,0= 1HotherwisH = 5抽水影响半径R=1.95S H K= 13.85环形井点系统假想半径x :=0A总B总π = 13.53将各参数带入公式可得基坑涌水量为Q:= 1.364K (2H0-S)Slog(R+x0)-log(x)= 275.14.确定井点管数量和间距井点管直径取 d = 0.48 则单根井点管最大出水量为3q:=65πdL K = 6.55滤井点管最少数量:n′:=Q/q=42 取 42井点管最大间距D′= L总/ n'=2.3实际井点管间距取0.4m的整数倍D := Floor(D′, 0.4) = 2.4则实际井点管数量n:= L总/ D=40.04实际井点管数量应大于1.1n′，并取整数n := ceil(max(n, 1.1n′))= 445、确定抽水设备根据涌水量、渗透系数、井点数量与间距以及施工经验，选用7.5kw卧式柱塞往复式真空泵，能满足施工需求。
7、施工概述通过上述计算，每2.4m沟槽作为一个降水施工段，选用1m长直径0.48mm镀锌钢管作为虑管，6m长直径48mm钢管作为井点管，沿基坑周边布点，每点各设一台7.5kw卧式柱塞往复式真空泵。
轻型井点系统的安装顺序：测量定位—敷设集水管—冲孔—沉放井点管—填滤料—用弯联管将井点管与集水总管相连—安装抽水设备—试抽井点管埋设采用冲钻孔法：选用直径为50mm的冲水管冲孔，人工钻孔后再沉放井点管，冲孔水压采用06~1.2MPa。
所有井点管在地面以下0.5~1.0m的深度内，用黏土填实以防漏气。
井点管埋设完毕，应接通总管与抽水设备进行试抽，检查有无漏气、淤塞等异常现象。
轻型井点使用时，应保证连续不断地抽水。
正常出水规律是“先大后小，先浑后清”。
在降水过程中，要对降低区域内的构筑物，检查有无沉陷现象，发现沉陷或水平位移过大，应及时采用防护技术措施。
地下构筑物竣工并进行回填后，方可拆除井点系统。
三、材料要求1 、井点管用直径 48mm 钢管，带管箍，下端为长 1m 的同直径钻有Ф 10mm梅花形孔（6排）的滤管，外缠8号铁丝、间距20mm，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40mm。
2、连接管用塑料透明管、胶皮管，直径 50cm；顶部装铸铁头。
3、滤料粒径 0.5-3.0cm石子，含泥量小于1%。
四、主要机具设备本工程抽水机组类型采用真空泵轻型井点，该设备组成规格及技术性能见表1-13。
真空泵型轻型井点系统设备规格与技术性能表1-13五、作业条件１、地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布己确定降水方案。
２、基础施工图纸齐全，以便根据基层标高确定降水深度。
３、己编制施工组织设计，确定基坑放坡系数、井点布臵、数量、观测井点位臵、泵房位臵等，并已测量放线定位。
４、现场三通一平工作已完成，并设臵了排水沟。
５、井点管及设备已购臵，材料已备齐，并已加工和配套完成。
六、施工操作工艺１、井点布臵根据电梯井、集水井基坑平面形状、大小、位臵关系而定。
埋深根据降水深度及含水层位臵决定，但必须埋入含水层内。
由于本工程只是对电梯井和集水井基坑进行局部降水，结合实际情况，井点采取环状封闭布臵。
２、井点管施工工艺程序是：放线定位→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→砌排水沟→安装集水箱和排水箱→开动真空泵排气，再开动离心水泵抽水→测量观测井中地下水位变化。
３、井点管埋设，成孔用冲击式或回转式钻机成孔，孔径为 50mm，井深比井点设计深50cm；洗井用0.6m3空压机或水泵将井内泥浆抽出；井点用机架吊起徐徐插入井孔中央，使露出地面200mm，然后倒入粒径5-30mm石子，使管底有500mm高，再沿井点管四周均匀投放2-4mm粒径粗砂，上部1.0m深度内，用粘土填实以防漏气。
４、井点管埋设完毕后采用导管连接排水沟，排水沟设在井点管外侧 30cm处，将配好的管子逐根放入沟内。
一组井点管部件连接完毕后，与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用，如压力表读数在0.15-0.20MPa，真空度在93.3kPa以上，表明各连接系统无问题，即可投入正常使用。
５、井点使用时，应保持连续不断抽水，并配用双电源以防断电。
一般抽水 3-5d后水位降落漏斗基本趋于稳定。
６、基础和地下构筑物完成并回填土后，方可拆除井点系统。
拔出可借助于塔式起重机，所留孔洞用砂或土堵塞。
７、井点降水时，应对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。
七、质量标准１、井点管间距、埋设深度应符合设计要求，一组井点管和接头中心，应保持在一条直线上。
２、井点埋设应无严重漏气、淤塞、出水不畅或死井等情况。
３、埋入地下的井点管应除锈并刷防锈漆一道。
４、各组井点系统的真空度应保持在 55.3-66.7kPa，压力应保持在0.16MPa。
八、成品保护１、井点成孔后，应立即下井点管并填入豆石滤料，以防塌孔。
不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。
２、井点管埋设后，管口要用木塞堵住，以防异物掉入管内堵塞。
３、井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀淤管。
九、安全措施１、冲、钻孔机操作时应安放平稳，防止机具突然倾倒或钻具下落，落成人员伤亡或设备损坏。
