华为视讯高清终端TE系列 介绍

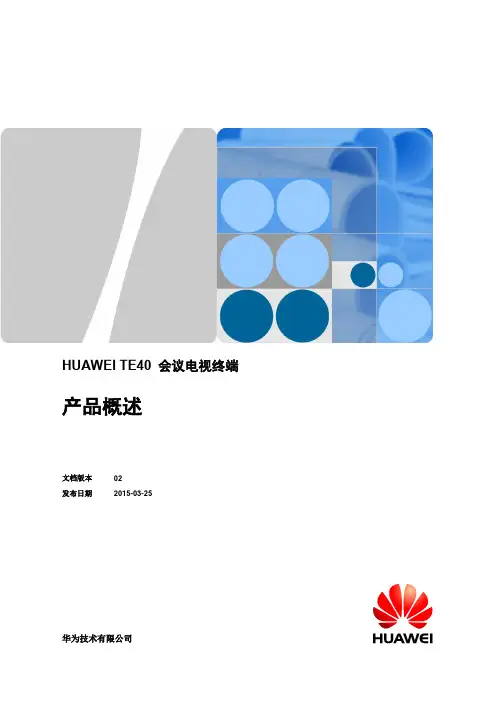

HUAWEI TE40 会议电视终端产品概述文档版本02 发布日期 2015-03-25华为技术有限公司版权所有© 华为技术有限公司2015。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：前言概述本文档描述了终端的产品定位和特点、组网应用以及技术参数指标。

读者对象本文档主要适用于以下用户阅读：●最终用户●代理商符号约定在本文中可能出现下列标志，它们所代表的含义如下。

修订记录修改记录累积了每次文档更新的说明。

最新版本的文档包含以前所有文档版本的更新内容。

文档版本02 （2015-03-25）第二次正式发布。

文档版本01 （2014-12-23）第一次正式发布。

目录前言 (ii)1 产品定位 (1)2 产品亮点 (2)3 产品结构 (5)3.1 外观 (5)3.2 接口 (5)3.3 指示灯 (8)4 应用场景 (9)4.1 高清IP组网 (9)4.2 内置MCU组网 (10)4.3 内置MCU终端与RSE组网 (10)4.4 MSUC融合组网（Lync） (11)4.5 华为IMS高清融合组网 (13)4.6 PSTN混合组网 (14)4.7 软终端组网 (14)5 主要业务特性 (16)5.1 多语言界面 (16)5.2 中、英文语音呼叫 (16)5.3 多视 (18)5.4 Wi-Fi接入 (18)5.5 无线数据共享 (19)5.6 VGA环回 (20)5.7 阵列麦克风级联 (20)5.8 USB自动配置 (21)5.9 IMS无缝融合 (21)5.10 Live双流、演示锁定 (21)5.11 主叫呼集 (21)5.12 Web会议控制 (21)5.13 高清图片快照 (22)5.14 16:9和4:3显示模式适配和转换 (23)5.15 多种屏幕布局 (23)5.16 网络地址本 (24)5.17 支持第三方集成开发API接口 (24)5.18 呼叫保持 (24)5.19 录播 (25)5.20 Lync融合互通 (25)6 安全特性 (26)7 操作与维护 (29)7.1 Web界面 (29)7.2 遥控器操作界面 (29)7.3 触摸屏操作界面 (30)7.4 终端OLED面板 (31)7.5 日志 (31)7.6 升级 (32)8 技术指标 (33)8.1 物理参数 (33)8.2 性能和容量 (34)8.3 接口和协议 (35)8.4 遵循的标准 (36)A 术语 (38)1 产品定位HUAWEI TE40会议电视终端（以下简称TE40）是一款支持1080p60的高清视频会议终端，支持H.264 SVC、H.264 HP、IPv6及Wi-Fi无线接入，是客户进行中小型会议室、行政办公室视频会议建设的理想选择。

一个轻型云视讯终端HUAWEI TE10支持与华为企业通信云平台，IMS 深度融合。

支持与BlueJeans ，ZOOM ，Videxio ，StarLeaf ，云真，华运通，263视频会议等第三方云平台对接。

通过云平台帐号发起视频通话，即插即用，视频呼叫更快捷。

丰富的API 接口，灵活实现与第三方业务平台集成。

六合一设计，内置摄像机，编解码器，麦克风，扬声器，蓝牙Cloud华为TE10是一款创新型云视频会议终端，六合一轻巧设计，专业音视频效果，超强网络适应能力，支持与广泛的云平台对接，完美满足紧凑型会议室和异地差旅途中视频协同需求。

BlueJeansStarLeaf ZOOM VidexioEICG 263Cloudtp×内置摄像机输入会议体验特性语言特色功能维护管理维护方式维护功能物理特性尺寸电气特性环境要求认证和标准完整系统组件高清编解码器（内置高清摄像机、麦克风阵列、扬声器、蓝牙&Wi-Fi和支架）、射频遥控器、配套线缆和电源适配器、上墙支架（选配）通信协议多媒体框架协议ITU-T H.323、IETF SIP视频编解码协议H.264 BP、H.264 HP音频编解码协议G.711A、G.711U、G.722双流协议ITU-T H.239、BFCP其他通信协议H.350、LDAP、LDAPS网络传输协议FTP、FTPS、DHCP、DNS、SNMP、Telnet、SSH、HTTP、HTTPS、SNTP、TR-069、RTP、RTCPWi-Fi标准IEEE802.11a/b/g/n、WPA、WPA2视频特性活动图像分辨率720p 30fps，最低带宽384kbps 4SIF/4CIF ，最低带宽128kbps SIF/CIF最低带宽64kbps数据内容分辨率无线接入：1080p /720p 活动双流720p+1080p; 双720p内置高清摄像头内置1080p摄像机200万像素3 倍数字变焦自动白平衡(AWB)自动曝光(AE)其他图像特性支持PIP、POP等显示模式快速回声消除(AEC)、自动噪声抑制(ANS) 、自动增益控制(AGC)、语音清脆化(VoiceClear)、语音增强(AudioEnhancer)、唇音同步超强纠错(SEC) 、丢包重传(ARQ)、视频前向纠错(FEC)TLS 和 SRTP加密会议接入密码、会议控制密码、管理员密码SSH/HTTPS、支持双流加密×内置麦克风阵列×3.5mm、1×HDMI（支持音频）、1×Speaker、蓝牙显示器顶部安装上墙安装、蓝牙图片仅供参考，请以实物为准。

1 设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP地址、会场号码、启动过程、升级状态、休眠状态和异常状态。

2 告警指示灯用于指示故障状态。

3 状态指示灯用于指示运行、休眠等状态。

2、TE40后面板示意图2表1 接口说明接口种类编号接口说明功能2表1 接口说明接口种类编号接口说明功能音频输入接口1麦克风输入接口，XLR接口。

连接卡侬接头麦克风。

2RCA接口，即莲花插头。

L、R分别表示左、右声道。

用于连接计算机、手机等声音输入源，接收声音。

5阵列麦克风接口。

用于连接阵列麦克风（如VPM220）。

音频输出接口3RCA接口，即莲花插头。

•SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。

•R表示右声道。

作为Line 1口，连接外置扬声器，作为预留音频输出口，同时可作为SPDIF音频输出使用。

4RCA接口，即莲花插头。

L和R分别表示左、右声道。

作为Line 2口，连接外置扬声器，输出视频会场的声音。

视频输出接6VGA接口，支持VGA/YPbPr输出。

第3路输出，作为预留的演示图像输出接口。

3表1 接口说明接口种类编号接口说明功能口7HDMI高清视频输出接口，最高支持1080p60分辨率。

第2路输出，默认为会场演示图像输出接口，显示远端会场的图像。

8HDMI高清视频输出接口，最高支持1080p60分辨率。

第1路输出，默认为会场主视频输出接口，用于显示本地会场的图像。

9摄像机接口，该接口是双层接口。

高清输入接口。

视频输入接口10VGA接口，支持VGA/YPbPr输入。

11HDMI高清视频输入接口。

最高支持1080p60分辨率。

其他接口12USB接口，支持2路USB。

用于外接USB设备，如移动硬盘、U盘或者数据卡等设备13COM双模式串行通信接口。

该接口可用于连接摄像机控制线，也可以用于故障诊断与维4表1 接口说明接口种类编号接口说明功能护。

14以太网口，10M/100M/1000M全双工接口。

设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP地址、会场号码、启动过程、升级状态、休眠状态和异常状态。

2 告警指示灯用于指示故障状态。

3 状态指示灯用于指示运行、休眠等状态。

2、TE40后面板示意图2表1 接口说明接口种类编号接口说明功能3、TE50后面板示意图3表1 接口说明接口种类编号接口说明功能1麦克风输入接口，XLR接口。

连接卡侬接头麦克风。

采集和输入会场声音。

音频输入接口2RCA接口，即莲花插头。

L、R分别表示左、右声道。

用于连接计算机、手机等声音输入源，接收声音。

二、遥控器界面图三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。

按遥控器的键可以快速切换屏幕布局。

您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。

图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：•本地已连接演示视频源，上图布局方框中会显示本地演示图标。

•本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。

当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。

五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。

1.按遥控器的键，进入菜单界面。

2.在工具条上选择，按遥控器的键，进入会议控制界面。

3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.•：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。

•：表示该会场麦克风正处于关闭状态，可以按遥控器的键打开该会场的麦克风。

一体化高清视频会议终端•一体化紧凑型设计，内置摄像机，隐藏式麦克风，接口简洁，安装便捷。

USB配置向导，即插即用，快速完成自助部署。

支持电视顶部、挂墙、倒装等多种安装方式，满足不同场景安装需求。

•5倍/12倍光学变焦，最大80°广角， 1080P高清视频，新一代低照度成像技术，更低照度下始终呈现清晰图像。

6M拾音距离，AAC-LD宽频语音，独有的回声抵消和噪声抑制技术，提供高保真语音效果。

内置* 2.4G/5G双频Wi-Fi模块，更稳定的连接，更灵活的组网。

AirPresence、AirPresence Key、可实现PC、手机、Pad无线分享，简单方便。

•扁平化扇形结构菜单，可直观显示各分级子菜单，三层菜单包含所有功能，用户操作一目了然，省时、更省心。

精简按键遥控器，人性化设计，操控得心应手。

•支持新一代VME（Video Motion Enhance）技术，前后端视频图像处理，环境适应性增强，图像更清晰，动态图像更流畅。

H.264 HP编解码技术，更高图像压缩率，降低带宽消耗，带宽节省50%。

•独有SEC（Super Error Concealment）技术，在网络丢包率高达20％情况下，确保良好的视频图像效果。

支持标准H.460防火墙穿越技术，可使视频通话方通过防火墙实现公私网、不同私网的安全连接。

H.235媒体流和信令加密、SRTP、TLS、HTTPS等多重安全加密措施，充分适应各类网络，保障会议系统安全稳定运行。

•支持与业界主流第三方云平台无缝对接，与Videxio平台深度融合，业务自动配置。

支持与IMS网络无缝融合。

可实现与业界主流标准终端和网络侧设备良好互通。

丰富的API接口，灵活实现与第三方业务平台集成。

技术参数高清编解码器（内置高清精密摄像头、麦克风）、遥控器、配套线缆和电源Mic 500或VPM220麦克风（选配）、AirPresence Key （选配）通信协议多媒体框架协议视频特性活动图像分辨率音频特性数据内容分辨率ITU-T H.323、IETF SIP可选项附件Mic 500或VPM220麦克风、AirPresence Key维护管理维护方式遥控器操控：精简按键遥控器、扁平化扇形交互界面终端网管：支持SNMP 协议WEB 安全管理：内置Web 服务器、图形化的维护诊断命令行：支持Telnet/SSH物理特性尺寸终端尺寸：249mm×140mm×153mm 包装尺寸：375mm×230mm×215mm 净 重：1.6Kg毛 重：4.1Kg （5倍镜头），4.2Kg （12倍镜头）环境要求温度：0℃～40℃ (工作状态) -40℃～70℃ (非工作状态)相对湿度：10%～90% (工作状态) 10%～90% (非冷凝状态)周围噪音：小于46dBA SPL 最小照度：7lux推荐照度：大于300lux电气特性工作电压：100V ～ 240V AC 、12V DC 工作频率：50Hz-60Hz 最大功耗：25W认证和标准*: 仅限硬件具有Wi-Fi功能的产品型号TE20接口面板示意图电信设备进网许可证、无线型号核准、CCC 、CE （RoHS 、REACH ）、UL 、FCC 、IC 、VCCI 、RCM 、九国认证维护功能终端自动待机、休眠、唤醒机制（遥控器唤醒）事件日志记录、查询显示和导出支持出厂设置恢复内置环回功能：本机自环、远端环回内置声音、图像测试会议体验特性语言简体中文、英语、法语、德语、西班牙语、日语、俄罗斯语、繁体中文、葡萄牙语、意大利语特色功能·* 2.4G/5G双频Wi-Fi ·RC 、WEB 会控·16:9和4:3显示模式适配和转换·IPv6/IPv4·画中画：1/16画面大小、位置可选·支持倒装·一键入会·二、三分屏显示·U盘配置，即插即用·LDAP /网络地址本·第三方云平台对接·IMS 无缝融合·SIP 会控·主叫呼集音频输出接口1×3.5mm 、2×HDMI视频输入接口1×VGA 、1×HDMI 、1×内置摄像机输入视频输出接口2×HDMI USB 接口1×USB 2.0 Host网络接口1IP ：1×RJ45（10/100/1000M Base-T ）* 无线：内置Wi-Fi活动双流音频特性1080p 30fps+1080p 5fps; 双720p 30fps 其他图像特性支持PIP 、POP 等显示模式网络适应性超强纠错(SEC ) 、丢包重传(ARQ )、视频FEC （前向纠错）安全性管理H.235信令和媒体流加密、会议接入密码、会议控制密码、管理员密码、支持双流加密1080P 高清精密摄像头·内置摄像机·1080p·213万象素 1/2.8 英寸CMOS ·5倍/12 倍光学变焦·最大水平视角：80°（5倍 变焦）/72°（12倍变焦）AAC-LD 、快速回声消除(AEC )、自动噪声抑制 、自动增益控制、语音清脆化(VoiceClear )、语音增强(AudioEnhancer )、支持唇音同步稳定安全性·平移角度：±90°， 俯仰角度：+5/-25°·自动白平衡（AWB ）·自动曝光（AE ）·自动聚焦（AF ）·支持倒装视频编解码协H.264 BP 、H.264 HP 、H.263、H.263+双流协议其他通信协议网络传输协议Wi-Fi支持协议*ITU-T H.239、 BFCPIH.235、H.245、H.460、DTMF 、RFC2833FTP 、FTPS 、DHCP 、DNS 、SNMP 、Telnet 、SSH 、HTTP 、HTTPS 、SNTP 、TR-069、RTP 、RTCP 1080p 30fps 、最低带宽512kbps 720p 60fps 、最低带宽512kbps 720p 30fps 、最低带宽384kbps 4SIF/4CIF 、最低带宽128kbps SIF/CIF 最低带宽64kbps输入：HDMI ：640×480 60/72/75/85fps 、800×60056/60/72/75/85fps 、1024×768 60/70/75/85fps 、1152×864 60fps 、1280×600 60fps 、1280×768 60fps 、1280×800 60fps 、1366×768 60fps 、1360×768 60fps ，720p 50/60fps 、1080p 24/25/30fpsVGA ：640×480 60/72/75/85fps 、800×60056/60/72/75/85fps 、1024×768 60/70/75/85fps 、1152×864 60fps 、1280×600 60fps 、1280×768 60fps 、1280×800 60fps 、1366×768 60fps 、1360×768 60fps 、720p 60fps编解码分辨率：800×600、 1024×768、1280×720输出：1080p 24/25/30/50/60fps ITU-T H.239、 BFCP音频编解码协议G.711A 、G.711U 、G.722、G.729A 、Opus 、 AAC-LD 单声道。

HUAWEI TE30华为TE30一体化高清视频会议终端，外观精美时尚，安装简单，支持智能语音呼叫和Wi-Fi无线接入，可内置高清MCU，是中小型会议室的最佳选择。

产品特点一体化精巧设计，易部署、易安装TE30采用一体化紧凑型设计，内置摄像头和麦克风，体积小，接口简洁，连线方便，安装简单。

支持Wi-Fi无线接入，只需插上电源，连上电视机， 5分钟即可安装入会。

提供配套支架，支持侧面墙、电视上方、倒装等多种上架方式。

语音呼叫TE30支持中英文语音呼叫功能, 通过说出会场名称，可直接入会，简单方便。

无线Wi-Fi接入TE30内置Wi-Fi模块，支持无线网络接入、无线麦克风、无线辅流，部署简洁，使用方便。

人性化的界面和遥控器设计，简单易用遥控器：集成最常用按键，小巧简洁，掌心掌控，方便实用。

无线触控屏（可选）：智能操作，所见即所得。

配置简单: 初次安装，自动配置向导；LCD屏实时显示本地会场信息（IP地址、会议号码）。

操作简单：人性化设计和操作思路，一目了然，易于掌握；一键入会，一键呼叫，简洁易用。

新一代VME+HP双核技术，成就低带宽极致高清体验支持新一代VME和H.264 HP，节省50%带宽需求。

新一代VME、智能人脸检测、前后端视频图像处理，改善灯光适应性、降低带宽消耗、提升图像清晰度、增强运动图像效果。

内置麦克风，6m拾音距离、双声道宽频语音AAC-LD、独有的回声抵消和噪声抑制技术，提供高保真语音效果。

良好网络适应性和安全性，打造安全稳定视频会议系统支持H.264 SVC技术，能够适应不同线路带宽、不同的设备能力、不同网络环境的组网需求。

独有SEC技术，在网络丢包率高达20％情况下，确保良好的视频图像效果。

专有IRC技术，自动侦测网络业务占用带宽变化情况，智能选择适合各种网络带宽的最佳图像分辨率，保持会议良好质量。

支持标准H.460和独有SNP防火墙穿越技术，可使视频通话方通过防火墙实现公私网、不同私网的安全连接。

设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP 地址、会场、启动过程、升级状态、休眠状态和异常状态。

2 告警指示灯用于指示故障状态。

精彩文档3 状态指示灯用于指示运行、休眠等状态。

2、TE40后面板示意图2表1 接口说明精彩文档RCA接口，即莲花插头。

SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。

R表示右声道。

精彩文档精彩文档精彩文档精彩文档3、TE50后面板示意图3表1 接口说明接口种类编号接口说明功能音频输入接1麦克风输入接口，XLR接口。

连接卡侬接头麦克风。

采集和输入会场声音。

精彩文档RCA接口，即莲花插头。

SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。

精彩文档R表示右声道。

精彩文档精彩文档精彩文档精彩文档二、遥控器界面图精彩文档精彩文档三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图精彩文档精彩文档四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。

按遥控器的键可以快速切换屏幕布局。

您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。

精彩文档图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：本地已连接演示视频源，上图布局方框中会显示本地演示图标。

本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。

精彩文档当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。

五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。

1.按遥控器的键，进入菜单界面。

2.在工具条上选择，按遥控器的键，进入会议控制界面。

3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。

HUAWEI TE Desktop&TE Mobile V100R001C10产品概述文档版本 01 发布日期2014-10-10华为技术有限公司版权所有© 华为技术有限公司2014。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：目录1 产品定位和特点 (1)1.1 产品定位 (1)1.2 产品亮点 (4)2 业务特性 (6)2.1 特性清单 (6)2.2 便捷的入会方式 (7)2.3 良好的视音频体验 (7)2.4 视音频切换 (7)2.5 二次拨号 (8)2.6 画面模式切换 (8)2.7 演示共享 (8)2.8 本地摄像头控制 (10)2.9 企业通讯录 (10)2.10 本地通讯录导入/导出 (10)3 安全特性 (11)3.1 TLS/SRTP/SSL加密 (11)3.2 本地AES加密存储 (11)3.3 FTPS地址本加密下载 (11)4 组网与应用 (12)5 操作与维护 (14)5.1 帐号统一授权管理 (14)5.2 简单便捷的下载和安装 (14)5.3 在线升级 (14)6 技术指标 (15)7 缩略语表 (17)1 产品定位和特点1.1 产品定位HUAWEI TE Mobile&TE Desktop是一款专为个人用户设计的安全、稳定运行在iOS、Android平台以及Windows电脑上的免费视讯软件，作为软终端，可通过以太网、Wi-Fi、3G无缝接入华为智真视讯会议系统，安装配置简单，经济、快捷，方便用户随时随地入会，是个人专用视频会议解决方案的理想选择。
