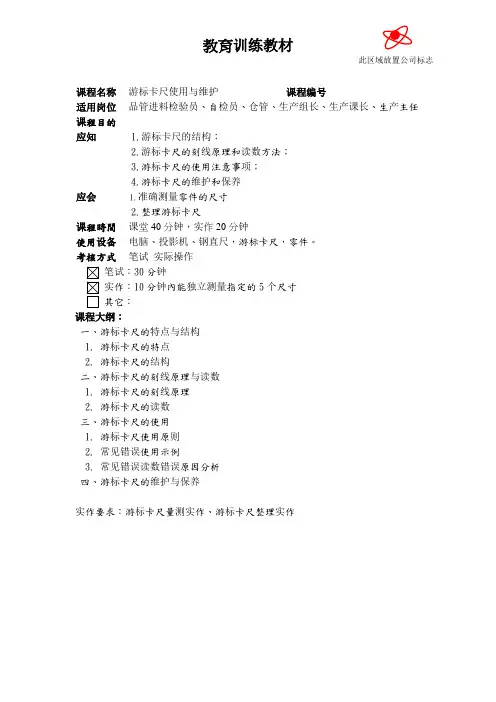

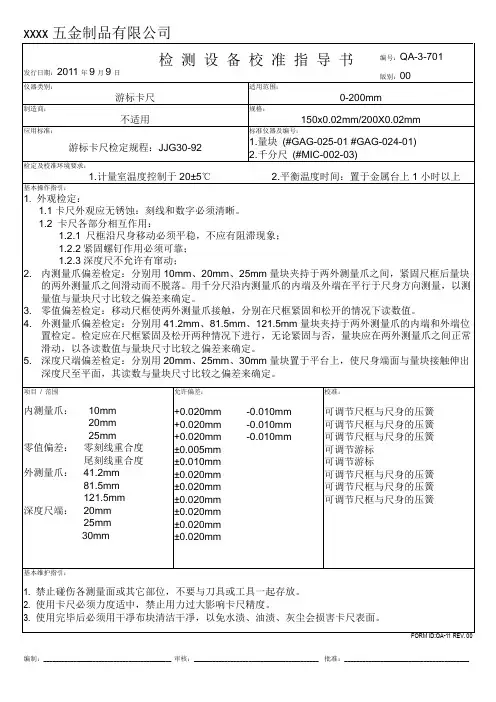

课程名称游标卡尺使用与维护课程编号适用岗位品管进料检验员、自检员、仓管、生产组长、生产课长、生产主任课程目的应知 1.游标卡尺的结构;2.游标卡尺的刻线原理和读数方法;3.游标卡尺的使用注意事项;4.游标卡尺的维护和保养应会 1.准确测量零件的尺寸2.整理游标卡尺课程時間课堂40分钟,实作20分钟使用设备电脑、投影机、钢直尺,游标卡尺,零件。
考核方式笔试实际操作笔试:30分钟实作:10分钟內能独立测量指定的5个尺寸其它:课程大纲:一、游标卡尺的特点与结构1.游标卡尺的特点2.游标卡尺的结构二、游标卡尺的刻线原理与读数1.游标卡尺的刻线原理2.游标卡尺的读数三、游标卡尺的使用1.游标卡尺使用原则2.常见错误使用示例3.常见错误读数错误原因分析四、游标卡尺的维护与保养实作要求:游标卡尺量测实作、游标卡尺整理实作课程內容:一、游标卡尺的特点与结构:1 游标卡尺的特点:游标卡尺之特点在于准确性高,游标卡尺读数不太方便,人眼易疲劳。
目前还有表式卡尺和液晶数位显示卡尺。
一般由不銹鋼製成,不易受腐蝕而損壞,其功用在於測量工作物之厚薄、長度、內徑及外徑、深度等。
量度的準確度相當高。
英文名稱:游標卡尺caliper;鋼直尺steel ruler;千分尺Micrometer.當客戶需要檢測報告,需用英文注明。
2 游標卡尺的結構:游標卡尺由本尺及副尺(游標尺)所組成,游標尺可在本尺上移動,以量度尺吋。
尺上有內卡、外卡及深度桿裝置,如圖1所示。
圖1 游標卡尺的結構二、游標卡尺的刻線原理與讀數1. 游標卡尺的刻線原理:游標卡尺刻劃原理,是把本尺上(n-1)刻度的距離,在副尺上刻劃n個刻度,所以副尺每一刻度之距離為本尺每一刻度距離之n-1/n,所以本尺與副尺每一刻度之距離差為1/n本尺刻度距離(度量之精確度)例如,本尺刻度1mm,19mm長度副尺刻劃20等分刻度。
因為本尺每一刻度為1mm,副尺每一刻度為19/20mm,本尺與副尺每一刻度差為1/20mm,即該游標尺之度量精確度為1/20mm=0.05mm例:讀數值0.02mm的游標卡尺,尺身每小格1mm,游標刻線總長為方便用49mm 並等分為50格,每格為49/50=0.98mm,則尺身和游標相對一格之差為1-0.98=0.02mm。

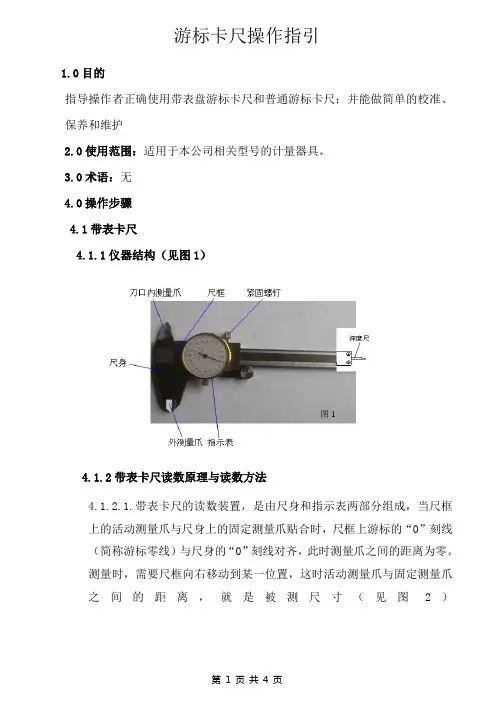

1.0目的指导操作者正确使用带表盘游标卡尺和普通游标卡尺;并能做简单的校准、保养和维护2.0使用范围:适用于本公司相关型号的计量器具。
3.0术语:无4.0操作步骤4.1带表卡尺4.1.1仪器结构(见图1)图14.1.2带表卡尺读数原理与读数方法4.1.2.1.带表卡尺的读数装置,是由尺身和指示表两部分组成,当尺框上的活动测量爪与尺身上的固定测量爪贴合时,尺框上游标的“0”刻线(简称游标零线)与尺身的“0”刻线对齐,此时测量爪之间的距离为零。
测量时,需要尺框向右移动到某一位置,这时活动测量爪与固定测量爪之间的距离,就是被测尺寸(见图2)4.1.2.2.带表卡尺读数时可分三步:a、先读整数——看游标零线的左边,尺身上最靠近的一条刻线的数值,读出被测尺寸的整数部分;b、再读小数——看指示表上面,指针每转一圈0~0之间是2mm,每转半圈0~0之间是1 mm,每个大格是0.1 mm(例如0~1),每个小格是0.02mm(见图2);c、得出被测尺寸——把上面两次读数的整数部分和小数部分相加,就是卡尺的所测尺寸。
4.2游标卡尺4.2.1仪器结构(见图3)紧固螺钉尺框游标尺身内外测量爪图1-1微动装置图3图24.2.2标卡尺读数原理与读数方法4.2.2.1游标卡尺的读数装置,是由尺身和游标两部分组成,当尺框上的活动测量爪与尺身上的固定测量爪贴合时,尺框上游标的“0”刻线(简称游标零线)与尺身的“0”刻线对齐,此时测量爪之间的距离为零。
测量时,需要尺框向右移动到某一位置,这时活动测量爪与固定测量爪之间的距离,就是被测尺寸,见图4。
假如游标零线与尺身上表示30mm的刻线正好对齐,则说明被测尺寸是30mm;如果游标零线在尺身上指示的尺数值比30mm大一点,则被测尺寸的整数部分(为30mm),如上所述可从游标零线左边的尺身刻线上读出来(图中箭头所指刻线),而比1mm小的小数部分则是借助游标读出来的(图4中●所指刻线,为0.7mm),二者之和被测尺寸是30.7mm,这是游标测量器具的共同特点。
计量器具操作指引计量器具是用来量度物体或者物质特定属性的工具和设备。
在科学研究、工程检测和日常生活中,我们经常会使用各种计量器具来精确测量和评估物体的特性。
为了确保准确性和安全性,正确操作和维护计量器具是非常重要的。
本文将为您介绍一些常见计量器具的操作指南。
1.秤秤是用来测量物体质量的计量器具。
在使用秤之前,首先确保秤平稳放置在平坦的表面上。
将待测物体放在秤盘上,并确保物体与秤盘接触紧密,没有松动或者其他物体干扰。
调整秤的调节杆或者按钮,直到秤显示出稳定的数值。
读取数值时要注意数据的单位,并运用校对标准进行多次测量以提高准确性。
2.温度计温度计是用来测量物体温度的计量器具。
在使用温度计之前,首先检查温度计的外观是否完整,没有损坏或者裂痕。
用清洁的布或纸巾擦拭温度计的探头,确保探头干净且没有杂质。
将温度计的探头放置在待测物体表面,确保探头与物体接触紧密。
等待足够的时间以确保温度计达到平衡并读取稳定的数值。
读取数值时要注意数据的单位,并及时将温度计探头清洗干净以保持其精确性。
3.铅尺铅尺是用来测量线段长度的计量器具。
在使用铅尺之前,首先保持测量场所清洁,并确保铅尺没有任何弯曲或者损坏。
将铅尺贴合待测线段的两端,确保紧密贴合并无缝隙。
将眼睛视线与铅尺垂直,并用直视法来读取铅尺上刻度上对应线段长度的数字。
在使用时要小心不要受到刻度上的误差,并放置在可靠的地方以免损坏。
4.量杯量杯是用来测量液体体积的计量器具。
在使用量杯之前,首先确保量杯干净且无杂质。
将待测液体缓慢倒入量杯中,直到液体达到想要的目标体积。
将眼睛与液体平行,并在液体凹面处读取液面高度,确保视线与刻度垂直。
在读取数值时要小心不要受到液面的折射影响,并确保将量杯洗净以备下次使用。
5.量规量规是用来测量线段、尺寸和深度的计量器具。
在使用量规之前,首先保持量规和被测物体清洁,确保量规没有损坏或者锈蚀。
将被测物体放置在量规的测量面上,确保测量面和被测物体接触紧密且无摩擦。

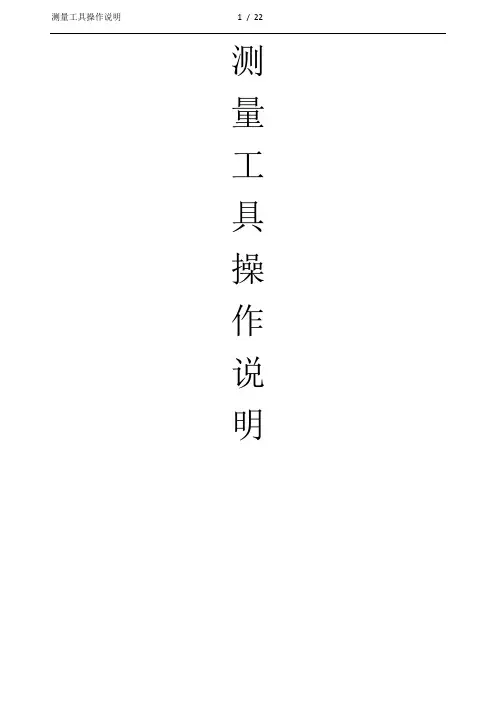

测量工具操作说明目录1.带表游标卡尺2.数显游标卡尺3.游标卡尺4.外径千分尺5.内径千分尺6.百分表7.千分表8.深度尺9.高度尺10.指针式拉压力计带表卡尺操作说明一、基础结构简图:二、基本参数:三、带表卡尺的作用和测量:1.刀口内量爪:测量零件内孔、内宽、内径2.外量爪:测量零件长度、直径、厚度3.深度尺:测量零件内深度、长度4.尺身:本身刻有读数,便于读取数值四、带表卡尺的使用说明:1.使用前,松开卡框上紧固螺钉,并将卡框平稳拉开,用布将测量面、导向面擦干净。
2.校正“零”位。
如下图所示,移动卡框,使两外测量面相接触,此时表针应与表盘上方的“零”刻线重合。
如未重合,则松开表圈紧固螺钉,转动表圏使之对齐,然后拧紧表面紧固螺钉。
五、读数方法1.带表卡尺的读数由尺框所指尺身刻度+表盘指针上读数*精度2.首先判断精确度,即指标表分度值(如一般我们所用带表卡尺为0-150mm,精确度为0.02mm,即带表盘上每格为0.02mm,表针转动半圈为50格,50*0.02mm=1mm.即可以看到尺身刻度数值刚好与尺框对齐1mm处表盘指针指向“0”即为1mm.)3.读出尺框指在尺身刻度的读数(带单位)4.读出表盘指针读数5.读数举例:a、尺框指在尺身刻度2mm时,而表盘指针指在刚好为“0”,即读数为2mm+0.00mm=2.00mmb、尺框在尺身刻度2mm时,而表盘指针指在刚好为5格,即读数为5格*0.02mm=0.1mm,再加上2mm, 即为0.1mm+尺身2mm=2.1mm.六、注意事项1.保持卡尺测量面、齿条和其它传动部分的清洁、润滑。
测量后应该随手合上量爪,以防止灰尘、切削等物损坏齿条。
2.卡尺移动尺框应平衡,应避免快速移动向尾端碰撞和跌落。
禁止将卡尺放在磁性物体上。
发现卡尺带有磁性,应及时退磁后方可使用。
3.调整表针“零”位,非专业人员不可拆卸表盘和表针。
数显卡尺操作说明一、结构图及各部位名称:1、尺身;2、内径量爪;3、外径量爪;4、高度、深度测量台阶;5、深度测量杆;6、数字显示屏;7、开关按钮;8、清“0”按钮;9、毫米、英寸切换按钮;10、原点设置按钮;11、手推钮;12、微调螺旋钮;13、锁紧螺钉二、使用操作指引测量前a.拉开卡尺,用干净的白纸或布条清洁外径量爪b.推紧卡尺,确认显示屏显示为零。
一、游标卡尺(又称线卡,下同)结构示意图二、※卡尺常用功能:测外径、内径、高度(深度)、台阶高度等。
三、游标卡尺各部位功能与用途1.主尺:全尺的主体结构,测量时,通常用右手握住主尺。
2.内径量爪:测量待测件的内侧两点间尺寸。
如内径、内宽等。
3.外径量爪:测量待测件外侧两点间尺寸。
如外径、外长等。
4.台阶高度测量端:测量待测件的台阶高度。
5.深度量臂:测量待测孔或孔状结构的深度。
6.游标尺:测量时,可相对主尺滑动,用于读取数据。
7.微调螺旋钮:当需要移动游标滑块时,滚动此螺旋钮实现。
8.锁紧螺钉:当要测量时调松,不使用时调紧。
四、使用操作指引1.测量前归零:①清洁外径量爪,将卡尺推紧,游标副尺的零刻度线与主尺的零刻度线重合,则说明已经归零。
如不归零,则不可用。
②重复2到5次,均归零OK则可以开始测量。
2.测量:测量方法类似电子卡尺,可以参考《电子卡尺操作指导书》3.读数:①主尺读数:副尺上的零刻度线左边第一条主尺刻度线对应的数值,单位为mm。
②副尺读数:副尺上与主尺对齐的刻度线的序列数,乘以精确度(如图一),所得的数值。
单位为mmA.01/2品质部WI-PZ-014版本页次仪器名称编制部门文件编号游标卡尺操作指导书深圳市浩天电器有限公司4.台阶高度测量1.主尺2.内径量爪3.外径量爪5.深度量臂8.锁紧螺钉7.微调螺旋钮6.游标副尺正面图示反面图示精确度如上图:主尺读数:10mm副尺读书:副尺上是第18条刻度线与主尺刻度线对齐,如红色箭头所指,所得 副尺读数为:18×0.05mm五、其他要注意的事项以免损坏测量爪,不用时应置于干燥地方防止锈蚀。
2.测量时,应先拧松紧固螺钉,移动游标不能用力过猛。
两量爪与待测物的接触不宜过紧。
不能使被夹紧的物体在量爪内挪动。
3.读数时,视线应与尺面垂直。
如需固定读数,可用紧固螺钉将游标固定在尺身上,防止 滑动磨损坏。
4.实际测量时,对同一长度应多测几次,取其平均值来消除偶然误差。

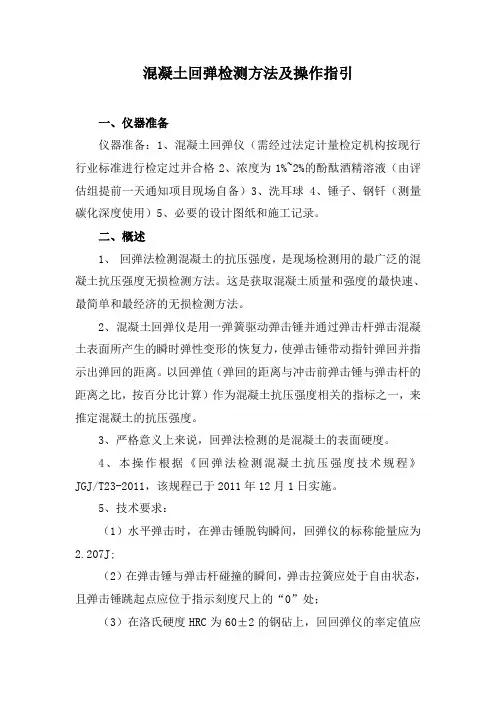

混凝土回弹检测方法及操作指引一、仪器准备仪器准备:1、混凝土回弹仪(需经过法定计量检定机构按现行行业标准进行检定过并合格2、浓度为1%~2%的酚酞酒精溶液(由评估组提前一天通知项目现场自备)3、洗耳球4、锤子、钢钎(测量碳化深度使用)5、必要的设计图纸和施工记录。
二、概述1、回弹法检测混凝土的抗压强度,是现场检测用的最广泛的混凝土抗压强度无损检测方法。
这是获取混凝土质量和强度的最快速、最简单和最经济的无损检测方法。
2、混凝土回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力,使弹击锤带动指针弹回并指示出弹回的距离。
以回弹值(弹回的距离与冲击前弹击锤与弹击杆的距离之比,按百分比计算)作为混凝土抗压强度相关的指标之一,来推定混凝土的抗压强度。
3、严格意义上来说,回弹法检测的是混凝土的表面硬度。
4、本操作根据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011,该规程已于2011年12月1日实施。
5、技术要求:(1)水平弹击时,在弹击锤脱钩瞬间,回弹仪的标称能量应为2.207J;(2)在弹击锤与弹击杆碰撞的瞬间,弹击拉簧应处于自由状态,且弹击锤跳起点应位于指示刻度尺上的“0”处;(3)在洛氏硬度HRC为60±2的钢砧上,回回弹仪的率定值应为80±2;(4)数字式回弹仪应带有指针直读系统;数字显示的回弹值与指针直读示值相差不应超过1;(5)回弹仪使用时的环境温度应为(-4~40)℃。
三、检测技术1、采用回弹法检测混凝土强度时,需具有下列资料:(1)工程名称、设计单位、施工单位;(2)构件名称、数量及混凝土类型(是否泵送)、强度等级;(3)水泥安定性,外加剂、掺合料品种;混凝土配合比等;(4)施工模板、混凝土浇筑、养护情况及浇筑日期等;(5)必要的设计图纸和施工记录。
2、抽检构件数量(1)选择10个竖向构件,测区离构件端部或施工缝边缘的距离不宜大于0.5m ,且不宜小于0.2m,测区的面积不宜大于0.04m2。
正視圖前面板控制項標籤說明1-2快捷鍵*預設設定為「預設模式選取」及「亮度/對比度選取」。
1快捷鍵:預設模式 (預設)背視圖標籤說明/使1條碼序號標籤與 Dell 技術支援聯絡。
2安全鎖插槽用來保護顯示器。
3Dell Soundbar 安裝基座用來安裝選購的 Dell Soundbar。
左側底視圖底視圖 標籤說明1AC 電源線接頭23 4 5 6123注注接腳號碼15-pin 訊號連接線的顯示器端接腳號碼24-pin 訊號連接線的顯示器端1TMDS RX2-小小若要進行最佳作法,請在拆開包裝、清潔或搬運顯示器時,依照下列清單內的指示進行:l如果要清潔防靜電螢幕,請使用稍微以水濕潤的乾淨軟布。
如果可能的話,請使用防靜電塗佈適用的特殊螢幕清潔布或溶液。
請勿使用苯、稀釋劑、硫酸銨、摩擦清洗劑或壓縮空氣。
l使用以溫水稍微浸濕的布清潔塑膠。
避免使用任何種類的清潔劑,清潔劑會在塑膠上遺留乳白狀的殘留物。
l如果拆開顯示器包裝時發現白色粉末,請用布擦拭。
l搬運或移動顯示器時請小心,深色的顯示器比淺色的容易刮傷而造成白色刮痕。
l若要在顯示器上維護最佳的品質,請在不使用顯示器時使用動態變更的螢幕保護程式並關閉顯示器。
回到目錄頁回到目錄頁設定顯示器Dell™ ST2220L/ST2220M 顯示器如果您使用的是 Dell™的桌上型電腦或手提電腦並且可以連接至網際網路1. 登入 , 登錄您的產品服務編號並下載最新的顯示卡驅動程式。
2. 驅動程式安裝結束後,再次將解析度定設為1920x1080 。
回到目錄頁註: 如果您無法將解析度設為1920x1080, 請聯繫 Dell™以查詢可支援這些解析度的顯示卡。
回到目錄頁設定顯示器Dell™ ST2220L/ST2220M 顯示器假如您使用的不是 Dell™ 的桌上型電腦, 手提電腦, 或是圖形顯示卡Windows XP :1. 在桌面上按右鍵並選擇「內容」。
2. 選擇「設定值」標籤。
磨床安全操作规程1.磨床前应先检查机床各手柄是否停放在正确位置。
2.对于机床说明书上要求润滑的部位按时加油润滑.3.加工前开动机床进行低速运行,使机床各导轨充分润滑,并检查机床各种运动及声音是否正常,同时检查砂轮是否有损坏.4.磨床进行操作时,应避免正对砂轮的旋转方向,以免发生意外。
5.在平面磨床进行操作时,应先检查工件是否吸牢,对于小型工件要特别注意装夹是否牢固,以免工件飞出伤人。
机床工作时不要站在工作台运行方向.6.操作机床时应穿紧口工作服并不得戴手套,女同志要戴工作帽.7.加工过程中要选择合适的切削用量和进给速度,在保证砂轮锋利的同时要加注充足的冷却液,以免工件受力、受热过大而出现危险。
8.加工过程中不得离开机床,应密切注意加工情况。
工、量具应放在安全的位置. 9.加工完成后,将机床各手柄停放在正确位置。
砂轮停止转动后方可取下工件。
10.再次加工时,应在砂轮静止的状态下重新调整砂轮和工件之间的相对位置,以免因砂轮和工件距离不当,造成工件和砂轮受损及人身危险。
11.使用完毕后及时清理磨下的铁屑,擦干冷却液,以免机床被腐蚀,并将机床电闸关闭。
12.在日常工作中,对于机床上易松动部件和限位部件要经常检查,如有问题及时调整,使机床常处于最佳的工作状态砂轮机安全操作规程1. 安装前应检查砂轮片是否有裂纹,若肉眼不易辨别,可用坚固的线把砂轮吊起,再用一根木头轻轻敲击、静听其声。
(金属声则优、哑声则劣)。
2。
砂轮机必须有牢固合适的砂轮罩,否则不得使用。
3。
安装砂轮时,螺母上的不得过松、过紧,在使用前应检查螺母是否松动。
4。
砂轮安装好后,一定要空转试验2~3分钟,看其运转是否平衡,保护装置是否妥善可靠,在测试运转时,应安排两名工作人员,其中一人站在砂轮侧面开动砂轮,如有异常,由另一人在配电柜处立即切断电源。
以防发生事故。
5。
使用砂轮机时,必须戴防护眼镜。
6. 开动砂轮时必须40~60秒钟转速稳定后方可磨削,磨削刀具时应站在砂轮的侧面,不可正对砂轮,以防砂轮片破碎飞出伤人.7。
美国BROOKFIELD 博力飞DV-E粘度计操作指引手册手册编号No. M/98-350-B1199说明:请以英文操作手册为准,中文版本只作参考。
I.1 简介美国Brookfield公司生产的旋转粘度计是粘度测定的世界标准。
DV-E是Brookfield博力飞公司粘度计系列中的实验室仪器,它可以与Brookfield博力飞产品系列的其它配件如超低粘度承接器、小量样品承接器、升降支架、螺旋承接器、恒温水浴或加热器等一起使用,从而构成适应范围宽广而全面的粘度测量系统。
I.2 粘度测定原理所有Brookfield粘度计,包括威-博力飞锥/板粘度计,均通过一个经校验过的铍-铜合金的弹簧带动一个转子在流体中持续旋转,旋转扭矩传感器测得弹簧的扭变程度即扭矩,它与浸入样品中的转子被粘性拖拉形成的阻力成比例,扭矩因而与液体的粘度也成正比。
DV-E型粘度计测定相当广范围的液体粘度,粘度范围与转子的大小和形状以及转速的有关。
因为,对应于一个特定的转子,在流体中转动而产生的扭转力一定的情况下,流体的实际粘度与转子的转速成反比,而剪切应力与转子的形状和大小均有关系。
对于一个粘度已知的液体,弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加,所以在测定低粘度液体时,使用大体积的转子和高转速组合;相反,测定高粘度的液体时,则用细小转子和低转速组合。
DV-E型粘度计采用液晶显示,显示信息包括粘度、扭矩、转子号/转速。
对于博力飞DV-E粘度计系列,有四种配有不同形变系数弹簧的型号可供选择:弹簧扭矩型号dyne-cm milli Newton-mLVDV-E 673.7 0.0673RVDV-E 7,187.0 0.7187HADV-E 14,374.0 1.4374HBDV-E 57,496.0 5.7496弹簧形变系数越高,其测量范围越大,详细的量度范围请参阅附录A。
所显示的数值会因所选择的的计算单位(CGS或SI)而异1.粘度:可以显示cP或mPa.s值。
住宅项目精装修工程实测实量操作指引一、施工准备1.根据施工图纸和装修合同,明确要求实测实量的位置和内容。
2.准备必要的测量工具,如卷尺、水平仪、激光测距仪等。
3.确定实测实量的时间和顺序,合理安排施工进度。
二、墙面实测实量1.先进行整体测量,使用水平仪和激光测距仪等工具,测量墙面的水平度、垂直度和面积。
2.根据图纸和装修要求,分区测量各个墙面的尺寸,并记录下来。
3.测量墙面板材的厚度,包括瓷砖、壁纸等。
三、地面实测实量1.先进行整体测量,使用水平仪和激光测距仪等工具,测量地面的平整度和面积。
2.根据图纸和装修要求,分区测量各个房间的地面尺寸,并记录下来。
3.测量地面铺装材料的厚度,包括地砖、地板等。
四、天花板实测实量1.使用水平仪和激光测距仪等工具,测量天花板的水平度和面积。
2.根据图纸和装修要求,分区测量各个房间的天花板尺寸,并记录下来。
3.测量天花板吊顶的高度,包括石膏板吊顶、悬浮吊顶等。
五、门窗实测实量1.测量门窗洞口的尺寸,包括宽度、高度和深度。
2.测量门窗框的尺寸,包括宽度、高度和厚度。
3.测量门窗玻璃的厚度和尺寸。
六、厨卫设备实测实量1.根据图纸和装修要求,测量厨房和卫生间各个设备的尺寸,包括水槽、燃气灶、浴缸等。
2.测量水管和燃气管道的走向和长度。
3.测量水管和燃气管道的口径和厚度。
七、其他实测实量1.根据装修要求,测量其他特殊部位的尺寸,如吊顶、橱柜等。
2.测量墙面和地面的垂直度和平整度。
总结:实测实量工作在住宅项目精装修中扮演着重要的角色,它能够保证装修工程的精确度和准确性,提高装修效果的一致性。
操作时需要严格按照要求进行测量,记录结果,并与施工图纸和合同进行核对,确保装修工程的质量和规范。
文件编号:BL-WI-QC-0099
版本:A∕0
制订日期:2015∕7∕20
修订日期:
拟案单位:品质部
发行章:
本文件属公司资产,任何人未经许可不得私自影印。
Revision History 修订记录
版本:A∕0 页码:第1 页共3页
1:目的:
本工作指引使IQC检查员能正确操作此数显深度尺。
2:范围
需要测量深度或高度的注塑件、五金件。
3:责任
驻厂IQC检查员执行此工作指示,SQE工程师、IQC经理,品质部经理监督。
4:操作方法
项目操作方法操作图片
1 根据被测物长短调整深度尺的位置,旋紧后面的星形旋钮,使深度尺固定。
2 按仪器上ON/OFF按键,深度尺开机。
3 按MODE键设置测量模式,IQC测量一般使用“ABS”模式。
4 按ZERO键可以使仪器显示归零。
5 设置完成,进入待测状态,将待测物置于平台上,开始相关的测量。
6 保养:探针不能摔变形,上下活动要灵活,显示器不能摔碰,平
台需清洁,使用完成关闭电源。
仪器需要在校正的有效期内。
旋紧星形按
钮固定仪器
按MODE键设
置,测量使用
“AB
按此键归零
待测物置
于平台上,
开始测量。
