数字集成电路设计之电路参数及性能

TTL集成电路与CMOS集成电路的性能与特点TTL集成电路与CMOS集成电路的性能和特点TTL集成电路使用TTL管，也就是PN结。

功耗较大，驱动能力强，一般工作电压+5VCMOS集成电路使用MOS管，功耗小，工作电压范围很大，一般速度也低，但是技术在改进，这已经不是问题。

就TTL与CMOS电平来讲，前者属于双极型数字集成电路，其输入端与输出端均为三极管，因此它的阀值电压是<0.2V为输出低电平；>3.4V为输出高电平。

而CMOS电平就不同了，他的阀值电压比TTL电平大很多。

而串口的传输电压都是以COMS电压传输的。

1、TTL电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

2、CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。

而且具有很宽的噪声容限。

3、电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。

4、OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。

否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。

5、TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。

2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

3）COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。

电子电路设计中的数字集成电路设计方法数字集成电路（Digital Integrated Circuit，简称DIC）设计方法在电子电路设计领域中扮演着至关重要的角色。

数字集成电路广泛应用于各种电子设备中，如计算机、通信设备、消费电子产品等。

本文将介绍几种常用的数字集成电路设计方法，并讨论其特点与应用。

一、全定制设计方法全定制设计方法是一种基于传统工艺的数字集成电路设计方法，它通过精确地定义电路的每个元件参数，将电路设计为完全定制化的形式。

在全定制设计方法中，设计师需要手动绘制电路原理图，并进行详细的手工布局和连线。

这种方法具有高度的灵活性和设计自由度，可以满足各种特定应用的需求。

然而，全定制设计方法需要投入大量人力与时间，成本较高，因此更适用于小批量、高性能的电路设计。

二、半定制设计方法半定制设计方法是介于全定制设计和可编程门阵列设计之间的一种设计方法。

在半定制设计方法中，设计师通过使用逻辑门库和标准元件库，将电路的逻辑功能和部分布局进行自定义，而其他部分则采用标准单元的形式。

这种方法兼具了全定制设计的灵活性和可编程门阵列设计的高效性，能够在满足设计需求的同时，有效地减少设计时间与成本。

半定制设计方法广泛应用于中小规模、低功耗的数字集成电路设计。

三、可编程门阵列（Programmable Gate Array，简称PGA）设计方法可编程门阵列设计方法是一种基于Field Programmable Gate Array （FPGA）的数字集成电路设计方法。

在可编程门阵列设计方法中，设计师通过在FPGA上进行逻辑配置，将电路设计实现为可编程的形式。

这种方法具有高度的灵活性和可重构性，能够适应快速变化的设计需求。

然而，相比于全定制设计和半定制设计方法，可编程门阵列设计方法在性能和功耗上存在一定的折中。

可编程门阵列设计方法主要应用于中小规模、低功耗的数字集成电路设计，以及快速原型验证与系统开发。

四、可重构计算机设计方法可重构计算机设计方法是一种基于可重构计算机架构的数字集成电路设计方法。

集成电路主要参数与性能的测量方法第一章：引言集成电路（Integrated Circuit，IC）作为现代电子技术的基础，已经成为了电路设计的主要方式和发展趋势。

因此，对于集成电路的主要参数和性能的测量方法的研究具有重要意义。

本文将对集成电路的主要参数和性能以及测量方法进行深入探讨。

第二章：集成电路的主要参数和性能（一）主要参数1.尺寸：IC的尺寸通常以晶圆直径来表示。

晶圆的直径通常在4-12英寸之间，尺寸与价格呈正相关趋势。

2.工艺节点：工艺节点是工艺技术的指标，它通常是指晶体管门宽和金属线的宽度。

工艺节点越小，表示晶体管门极容易变小，对晶体管的性能和功率效率的提高会有很大的帮助。

3.运行速度：运行速度是IC的一个重要性能参数，通常用截止频率、最大工作频率等来表示。

4.功耗：功耗是电路的重要指标之一，越小越好。

5.集成度：集成度是IC所能实现的复杂电路的规模。

（二）性能1.直流电路参数：包括电压增益、共模抑制比、输入电阻和输出电阻等。

2.交流电路参数：如输出功率、柔顺度、杂散信号等。

3.噪声参数：包括噪声系数、等效输入噪声电压等。

第三章：集成电路性能的测量方法（一）尺寸测量晶圆的尺寸测量通常使用光刻测量仪来进行，测量结果精度高、重复性好。

（二）运行速度测量1.直流电路参数的测量：可使用万用表、示波器等设备进行测量。

2.交流电路参数的测量：可以使用频谱分析器、动态信号分析仪等设备进行测量。

（三）功耗测量可以使用功率计、示波器等设备测量电路的功耗。

（四）集成度测量集成电路的集成度可以采用大规模集成电路测试系统进行测量。

（五）性能测量1.直流电路参数的测量：可使用各种测试电路（如差分放大电路）进行测量。

2.交流电路参数的测量：使用频谱分析器等仪器测量，可以得到其幅频特性、输出功率、等效杂散电平等参数。

3.噪声参数的测量：可以使用电压调制噪声功率谱仪等设备测量。

第四章：总结本文阐述了集成电路主要参数与性能的测量方法。

目录1．目的与任务 (1)2.教学内容基要求 (1)3.设计的方法与计算分析 (1)3.1 74H C138芯片简介 (1)3.2 电路设计 (3)3.3功耗与延时计算 (6)4.电路模拟 (14)4.1直流分析 (15)4.2 瞬态分析 (17)4.3功耗分析 (19)5.版图设计 (19)5.1 输入级的设计 (19)5.2 内部反相器的设计 (19)5.3输入和输出缓冲门的设计 (22)5.4内部逻辑门的设计 (23)5.5输出级的设计 (24)5.6连接成总电路图 (24)5.3版图检查 (24)6.总图的整理 (26)7.经验与体会 (26)8.参考文献 (26)附录 A 电路原理图总图 (28)附录B总电路版图 (29)集成1. 目的与任务本课程设计是《集成电路分析与设计基础》的实践课程，其主要目的是使学生在熟悉集成电路制造技术、半导体器件原理和集成电路分析与设计基础上，训练综合运用已掌握的知识，利用相关软件，初步熟悉和掌握集成电路芯片系统设计→电路设计及模拟→版图设计→版图验证等正向设计方法。

2. 教学内容基本要求2.1课程设计题目及要求器件名称：3-8译码器的74HC138芯片 要求电路性能指标：⑴可驱动10个LSTTL 电路（相当于15pF 电容负载）； ⑵输出高电平时，OH I ≤20uA,min,OH V =4.4V; ⑶输出低电平时，OLI ≤4mA ，manOL V , =0.4V⑷输出级充放电时间r t =ft ，pdt ＜25ns ；⑸工作电源5V ，常温工作，工作频率workf =30MHZ ，总功耗maxP =15mW 。

2.2课程设计的内容 1. 功能分析及逻辑设计； 2. 电路设计及器件参数计算；3. 估算功耗与延时；4. 电路模拟与仿真；5. 版图设计；6. 版图检查：DRC 与LVS ；7. 后仿真(选做)；8. 版图数据提交。

2.3课程设计的要求与数据1. 独立完成设计74HC138芯片的全过程；2. 设计时使用的工艺及设计规则： MOSIS:mhp_ns5；3. 根据所用的工艺，选取合理的模型库；4. 选用以lambda(λ)为单位的设计规则；3. 设计的方法与计算分析3.1 74HC138芯片简介74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL 系列图3-1 74HC138管脚图表3-1 74HC138真值表由于74HC138芯片是由两个2-4译码器组成，两个译码器是独立的，所以，这里只分析其中一个译码器。

数字集成电路是现代电子产品中不可或缺的一部分，它们广泛应用于计算机、手机、汽车、医疗设备等领域。

数字集成电路通过在芯片上集成大量的数字电子元件，实现了电子系统的高度集成和高速运算。

本文将从电路、系统与设计三个方面探讨数字集成电路的相关内容。

一、数字集成电路的电路结构数字集成电路的电路结构主要包括逻辑门、寄存器、计数器等基本元件。

其中，逻辑门是数字集成电路中最基本的构建元件，包括与门、或门、非门等，通过逻辑门的组合可以实现各种复杂的逻辑功能。

寄存器是用于存储数据的元件，通常由触发器构成；而计数器则可以实现计数和计时功能。

这些基本的电路结构构成了数字集成电路的基础，为实现各种数字系统提供了必要的支持。

二、数字集成电路与数字系统数字集成电路是数字系统的核心组成部分，数字系统是以数字信号为处理对象的系统。

数字系统通常包括输入输出接口、控制单元、运算器、存储器等部分，数字集成电路在其中充当着处理和控制信号的角色。

数字系统的设计需要充分考虑数字集成电路的特性，包括时序和逻辑的正确性、面积和功耗的优化等方面。

数字集成电路的发展也推动了数字系统的不断完善和创新，使得数字系统在各个领域得到了广泛的应用。

三、数字集成电路的设计方法数字集成电路的设计过程通常包括需求分析、总体设计、逻辑设计、电路设计、物理设计等阶段。

需求分析阶段需要充分了解数字系统的功能需求，并将其转化为具体的电路规格。

总体设计阶段需要根据需求分析的结果确定电路的整体结构和功能分配。

逻辑设计阶段是将总体设计转化为逻辑电路图，其中需要考虑逻辑函数、时序关系、并行性等问题。

电路设计阶段是将逻辑电路图转化为电路级电路图，包括门电路的选择和优化等。

物理设计阶段则是将电路级电路图转化为实际的版图设计，考虑布线、功耗、散热等问题。

在每个设计阶段都需要充分考虑电路的性能、面积、功耗等指标，以实现设计的最优化。

结语数字集成电路作为现代电子系统的关键组成部分，对于数字系统的功能和性能起着至关重要的作用。

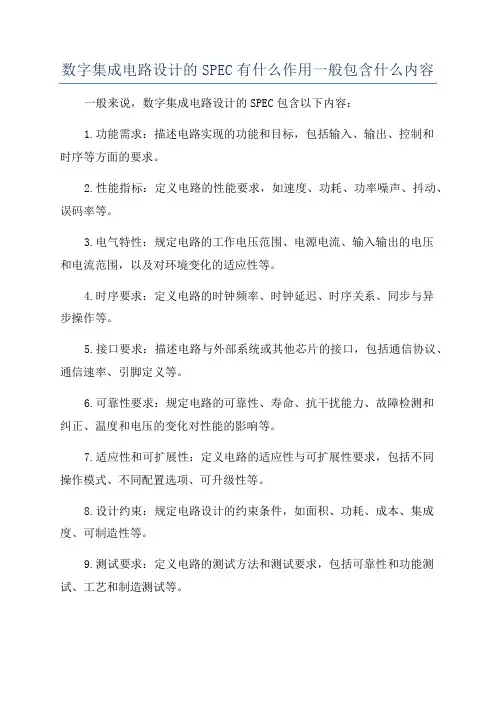

数字集成电路设计的SPEC有什么作用一般包含什么内容一般来说，数字集成电路设计的SPEC包含以下内容：
1.功能需求：描述电路实现的功能和目标，包括输入、输出、控制和
时序等方面的要求。

2.性能指标：定义电路的性能要求，如速度、功耗、功率噪声、抖动、误码率等。

3.电气特性：规定电路的工作电压范围、电源电流、输入输出的电压
和电流范围，以及对环境变化的适应性等。

4.时序要求：定义电路的时钟频率、时钟延迟、时序关系、同步与异
步操作等。

5.接口要求：描述电路与外部系统或其他芯片的接口，包括通信协议、通信速率、引脚定义等。

6.可靠性要求：规定电路的可靠性、寿命、抗干扰能力、故障检测和
纠正、温度和电压的变化对性能的影响等。

7.适应性和可扩展性：定义电路的适应性与可扩展性要求，包括不同
操作模式、不同配置选项、可升级性等。

8.设计约束：规定电路设计的约束条件，如面积、功耗、成本、集成度、可制造性等。

9.测试要求：定义电路的测试方法和测试要求，包括可靠性和功能测试、工艺和制造测试等。

通过对SPEC的详细规定和完整描述，设计人员、制造商和客户可以共同理解和参与对电路设计的开发和验证，确保电路能够满足给定的需求和标准。

SPEC的编写也有助于减少设计过程中的误解和错误，提高设计的可靠性和稳定性。

ttl、cmos集成与非门电路的主要参数和意义文章标题：深度解读ttl、cmos集成与非门电路的主要参数和意义一、引言TTL和CMOS集成与非门电路是数字电路中常见的两种逻辑门电路，它们在数字系统设计中扮演着重要的角色。

本文将深入探讨这两种电路的主要参数和意义，帮助读者更好地理解数字电路设计的基础知识。

二、TTL集成与非门电路的主要参数和意义1. 逻辑电平TTL集成与非门电路的逻辑电平指的是输入电压和输出电压的标准数值范围，其中高电平通常定义为2.4V至5V，低电平定义为0V至0.8V。

这个参数的意义在于确保在不同的电路之间可以进行可靠的信号传输和逻辑运算。

2. 传输延迟TTL集成与非门电路的传输延迟指的是从输入信号变化到输出信号变化所经过的时间。

传输延迟的主要影响因素包括晶体管的开关速度和电路中的负载电容等。

理解传输延迟对于设计高速数字系统至关重要，可以帮助设计师合理安排信号的传输路径和减小信号的时延。

3. 功耗TTL集成与非门电路的功耗是指在逻辑运算和信号放大过程中消耗的电能。

功耗的高低直接影响到电路的发热和稳定性。

合理控制功耗可以延长电路的寿命并减少系统的散热设计成本。

4. 抗干扰能力TTL集成与非门电路的抗干扰能力指的是在外部噪声和干扰的情况下，电路能够正确地进行逻辑运算和输出稳定的信号。

提高电路的抗干扰能力对于在工业环境中稳定运行至关重要。

5. 个人观点我认为TTL集成与非门电路在数字系统设计中具有重要的地位，其稳定性和可靠性经过了长期的验证，是非常成熟和可靠的数字逻辑电路。

三、CMOS集成与非门电路的主要参数和意义1. 静态功耗CMOS集成与非门电路的静态功耗指的是在无输入信号的情况下，由于晶体管的导通而导致的功耗。

静态功耗是CMOS电路一个重要的参数，尤其在移动设备和电池供电的场景下，合理控制静态功耗对于延长电池寿命至关重要。

2. 输入电阻CMOS集成与非门电路的输入电阻是指输入端对于外部信号的阻抗大小，它决定了电路的输入信号的驱动能力和对外部环境的适应能力。

数字集成电路设计：技术与艺术的完美融合一、数字集成电路设计的基本概念数字集成电路设计，简而言之，就是将数字逻辑电路通过特定的工艺实现为集成电路的过程。

它涉及电路设计、版图设计、工艺制造、封装测试等多个环节。

一个优秀的数字集成电路设计，不仅要满足功能需求，还要考虑功耗、面积、速度等性能指标。

二、数字集成电路设计的基本流程1. 需求分析：明确设计任务，分析电路的功能、性能指标及约束条件。

2. 逻辑设计：根据需求分析，选用合适的逻辑单元，构建数字逻辑电路。

3. 电路仿真：对逻辑电路进行仿真，验证其功能及性能是否符合要求。

4. 版图设计：将逻辑电路转化为集成电路版图，为后续工艺制造做准备。

5. 工艺制造：根据版图，采用特定的工艺流程，制造出实际的集成电路。

6. 封装测试：对制造出的集成电路进行封装和测试，确保其性能达标。

三、数字集成电路设计的关键技术1. 逻辑综合：将高级描述语言（如Verilog、VHDL）转化为门级网表，为后续版图设计提供基础。

2. 优化算法：通过算法优化，降低电路功耗、面积和延迟，提高电路性能。

3. 可靠性设计：考虑电路在实际应用中的可靠性，提高电路的抗干扰能力和稳定性。

4. 后端处理：包括版图布局布线、寄生参数提取、工艺角分析等，确保电路性能与设计相符。

四、数字集成电路设计的未来发展趋势1. 集成度更高：随着工艺技术的进步，数字集成电路的集成度将不断提高，实现更多功能。

2. 低功耗设计：绿色环保理念深入人心，低功耗设计将成为数字集成电路设计的重要方向。

3. 射频集成电路设计：随着5G、物联网等技术的发展，射频集成电路设计将越来越受到重视。

数字集成电路设计是一项充满挑战和机遇的领域，它将技术与艺术完美融合，为我国电子信息产业高质量发展贡献力量。

五、数字集成电路设计的创新实践1. 突破传统框架：在设计过程中，勇于打破常规，尝试新的设计理念和结构，以实现更高的性能和更优的功耗。

2. 跨学科融合：结合材料科学、物理学、计算机科学等多学科知识，推动数字集成电路设计的技术创新。
