常规排流装置与固态去耦合器排流的对比说明

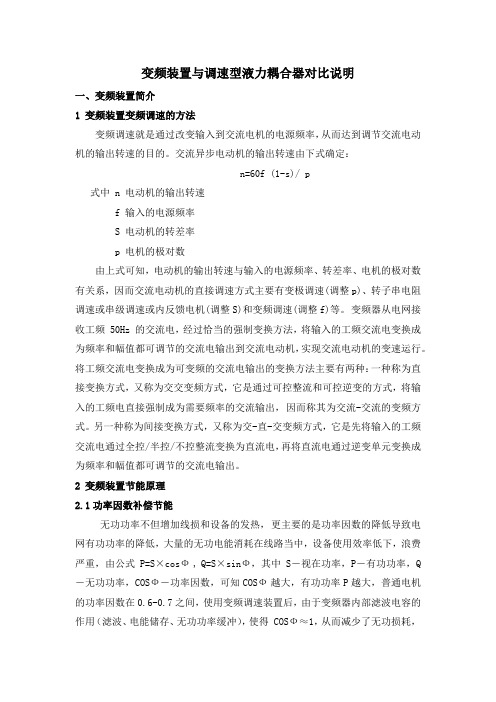

变频装置与调速型液力耦合器对比说明一、变频装置简介1 变频装置变频调速的方法变频调速就是通过改变输入到交流电机的电源频率，从而达到调节交流电动机的输出转速的目的。

交流异步电动机的输出转速由下式确定：n=60f (1-s)/ p式中 n 电动机的输出转速f 输入的电源频率S 电动机的转差率p 电机的极对数由上式可知，电动机的输出转速与输入的电源频率、转差率、电机的极对数有关系，因而交流电动机的直接调速方式主要有变极调速(调整p)、转子串电阻调速或串级调速或内反馈电机(调整S)和变频调速(调整f)等。

变频器从电网接收工频 50Hz 的交流电，经过恰当的强制变换方法，将输入的工频交流电变换成为频率和幅值都可调节的交流电输出到交流电动机，实现交流电动机的变速运行。

将工频交流电变换成为可变频的交流电输出的变换方法主要有两种：一种称为直接变换方式，又称为交交变频方式，它是通过可控整流和可控逆变的方式，将输入的工频电直接强制成为需要频率的交流输出，因而称其为交流-交流的变频方式。

另一种称为间接变换方式，又称为交-直-交变频方式，它是先将输入的工频交流电通过全控/半控/不控整流变换为直流电，再将直流电通过逆变单元变换成为频率和幅值都可调节的交流电输出。

2 变频装置节能原理2.1功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，由公式 P=S×cosФ, Q=S×sinФ，其中 S－视在功率，P－有功功率，Q －无功功率，COSФ－功率因数，可知COSФ越大，有功功率P越大，普通电机的功率因数在0.6-0.7之间，使用变频调速装置后，由于变频器内部滤波电容的作用（滤波、电能储存、无功功率缓冲），使得 COSФ≈1，从而减少了无功损耗，增加了电网的有功功率。

2.2 软启动节能由于电机为直接启动或Y/D启动，启动电流等于(4-7)倍额定电流，这样会对机电设备和供电电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的大电流和震动时对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。

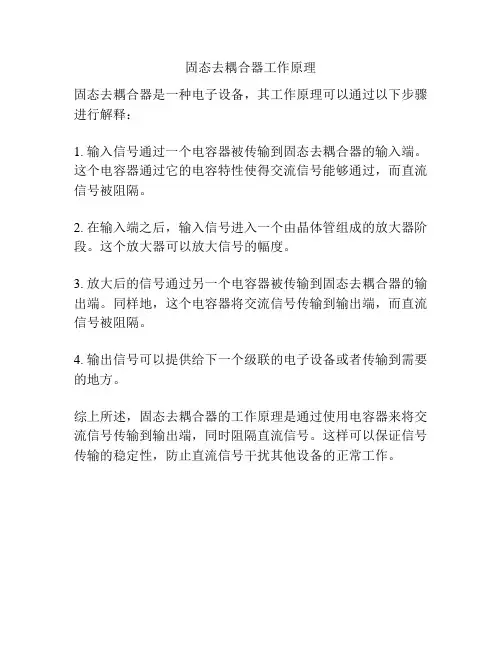

固态去耦合器工作原理
固态去耦合器是一种电子设备，其工作原理可以通过以下步骤进行解释：
1. 输入信号通过一个电容器被传输到固态去耦合器的输入端。

这个电容器通过它的电容特性使得交流信号能够通过，而直流信号被阻隔。

2. 在输入端之后，输入信号进入一个由晶体管组成的放大器阶段。

这个放大器可以放大信号的幅度。

3. 放大后的信号通过另一个电容器被传输到固态去耦合器的输出端。

同样地，这个电容器将交流信号传输到输出端，而直流信号被阻隔。

4. 输出信号可以提供给下一个级联的电子设备或者传输到需要的地方。

综上所述，固态去耦合器的工作原理是通过使用电容器来将交流信号传输到输出端，同时阻隔直流信号。

这样可以保证信号传输的稳定性，防止直流信号干扰其他设备的正常工作。

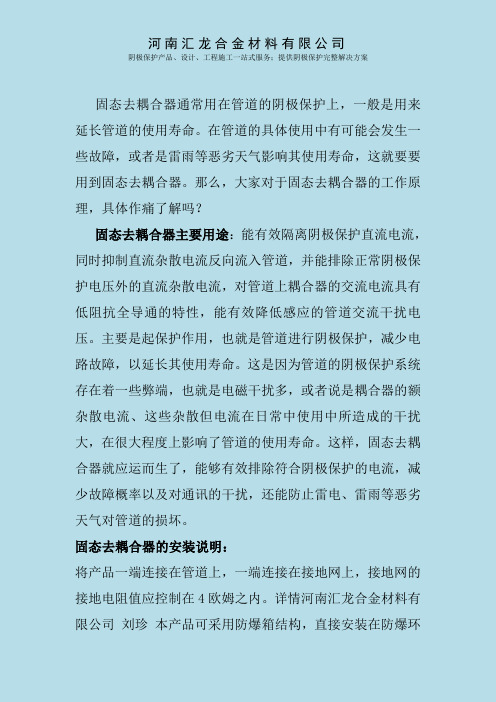

固态去耦合器通常用在管道的阴极保护上，一般是用来延长管道的使用寿命。

在管道的具体使用中有可能会发生一些故障，或者是雷雨等恶劣天气影响其使用寿命，这就要要用到固态去耦合器。

那么，大家对于固态去耦合器的工作原理，具体作痛了解吗？
固态去耦合器主要用途：能有效隔离阴极保护直流电流，同时抑制直流杂散电流反向流入管道，并能排除正常阴极保护电压外的直流杂散电流，对管道上耦合器的交流电流具有低阻抗全导通的特性，能有效降低感应的管道交流干扰电压。

主要是起保护作用，也就是管道进行阴极保护，减少电路故障，以延长其使用寿命。

这是因为管道的阴极保护系统存在着一些弊端，也就是电磁干扰多，或者说是耦合器的额杂散电流、这些杂散但电流在日常中使用中所造成的干扰大，在很大程度上影响了管道的使用寿命。

这样，固态去耦合器就应运而生了，能够有效排除符合阴极保护的电流，减少故障概率以及对通讯的干扰，还能防止雷电、雷雨等恶劣天气对管道的损坏。

固态去耦合器的安装说明：
将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控制在4欧姆之内。

详情河南汇龙合金材料有限公司刘珍本产品可采用防爆箱结构，直接安装在防爆环
境里。

本产品采用密封结构，可安装在潮湿的地方。

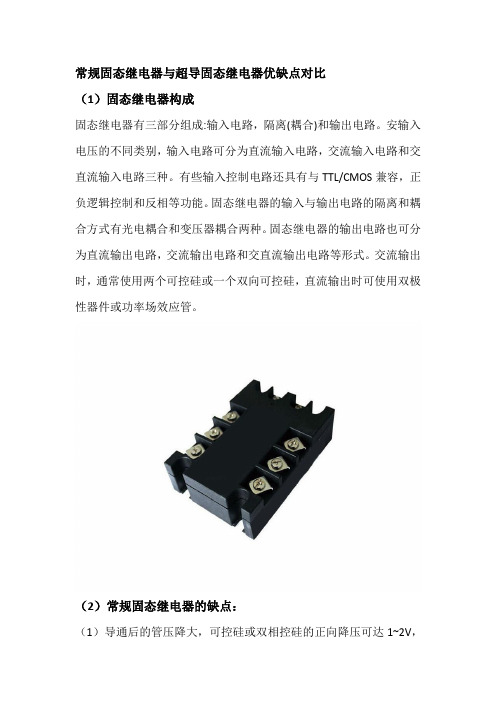

常规固态继电器与超导固态继电器优缺点对比（1）固态继电器构成固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。

安输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。

有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能。

固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。

固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。

交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。

（2）常规固态继电器的缺点：（1）导通后的管压降大，可控硅或双相控硅的正向降压可达1~2V，大功率晶体管的饱和压浆液灾1~2V之间，一般功率场效应管的导通电祖也较机械触点的接触电阻大。

（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。

（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。

（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。

（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC 阻尼电路对其进行过在保护。

固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。

（6）主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

（3）电子超导型固态继电器主要特点：（1）安装方便，常规固态继电器所需安装空间大，且需要加装散热装置才能正常运行；电子型超导固态继电器体积小，无需加装散热装置。

（2）电子超导型固态继电器耗能小（≤2.5W）,一只超导继电器一天工作8小时满负荷能减少耗电0.7千瓦;(3)电子型超导固态继电器使用220V或380V时候无需另加辅助电源;(4)电子型超导固态继电器可控范围3.5-450V AC DC,交/直流能通用;。

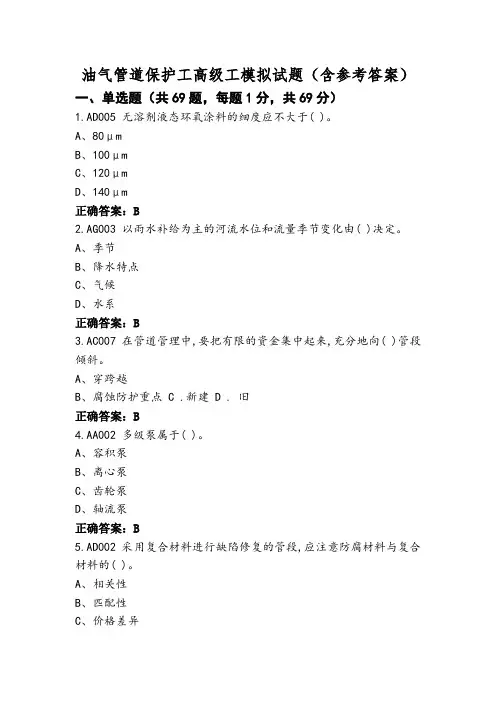

油气管道保护工高级工模拟试题（含参考答案）一、单选题（共69题，每题1分，共69分）1.AD005 无溶剂液态环氧涂料的细度应不大于( )。

A、80μmB、100μmC、120μmD、140μm正确答案：B2.AG003 以雨水补给为主的河流水位和流量季节变化由( )决定。

A、季节B、降水特点C、气候D、水系正确答案：B3.AC007 在管道管理中,要把有限的资金集中起来,充分地向( )管段倾斜。

A、穿跨越B、腐蚀防护重点 C .新建 D . 旧正确答案：B4.AA002 多级泵属于( )。

A、容积泵B、离心泵C、齿轮泵D、轴流泵正确答案：B5.AD002 采用复合材料进行缺陷修复的管段,应注意防腐材料与复合材料的( )。

A、相关性B、匹配性C、价格差异D、黏结力正确答案：B6.BC002 ( )排流方式适用于阴极保护站保护范围小的被干扰管道。

A、直接接地B、负电位接地C、固态去耦合器接地D、接地垫正确答案：A7.AA015 长输天然气管道中各场站所使用的设备主要有分离器、阀门、调压橇、计量橇、( )、清管器收发球筒等。

A、流量计B、压力表C、安全泄放阀D、液位计正确答案：C8.AA006 用焊接方法封闭管端的管件,一般是( )。

A、法兰盖B、垫片C、封头D、管箍正确答案：C9.AE002 管道和强电线路长距离平行接近或斜接近时,管道上将通过( )方式产生交流电压或电流。

A、电容耦合B、电阻耦合C、电磁耦合D、直接流入正确答案：C10.AB010 pH大于( )时,硫酸盐还原菌的活动受到限制。

A、9B、8C、7D、6正确答案：A11.BA007 锌接地电池的引出电缆应用( )焊接在绝缘装置的两侧。

A、锡焊B、铝热焊C、焊条电弧焊D、钎焊正确答案：B12.AC005 锌阳极的钢芯与阳极基体的接触电阻应小,其作用是( )。

A、增加接地电阻B、降低接地电阻C、增加回路地电阻D、降低回路电阻正确答案：D13.AB003 破坏形态为沟缝状,严重的可穿透金属板的腐蚀形态称为( )。

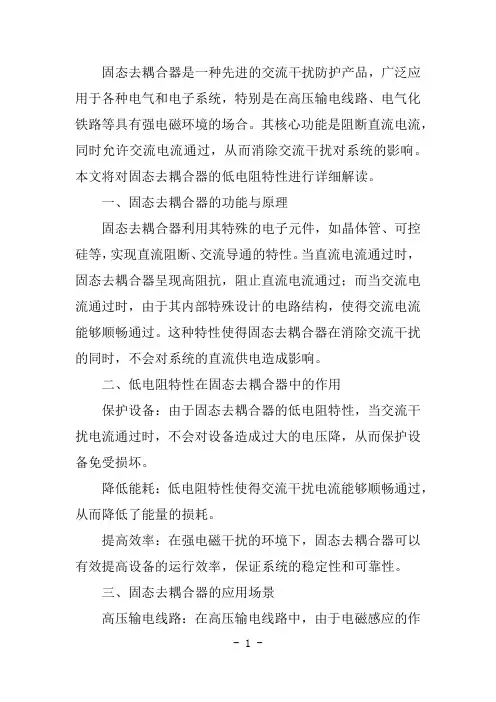

固态去耦合器是一种先进的交流干扰防护产品，广泛应用于各种电气和电子系统，特别是在高压输电线路、电气化铁路等具有强电磁环境的场合。

其核心功能是阻断直流电流，同时允许交流电流通过，从而消除交流干扰对系统的影响。

本文将对固态去耦合器的低电阻特性进行详细解读。

一、固态去耦合器的功能与原理固态去耦合器利用其特殊的电子元件，如晶体管、可控硅等，实现直流阻断、交流导通的特性。

当直流电流通过时，固态去耦合器呈现高阻抗，阻止直流电流通过；而当交流电流通过时，由于其内部特殊设计的电路结构，使得交流电流能够顺畅通过。

这种特性使得固态去耦合器在消除交流干扰的同时，不会对系统的直流供电造成影响。

二、低电阻特性在固态去耦合器中的作用保护设备：由于固态去耦合器的低电阻特性，当交流干扰电流通过时，不会对设备造成过大的电压降，从而保护设备免受损坏。

降低能耗：低电阻特性使得交流干扰电流能够顺畅通过，从而降低了能量的损耗。

提高效率：在强电磁干扰的环境下，固态去耦合器可以有效提高设备的运行效率，保证系统的稳定性和可靠性。

三、固态去耦合器的应用场景高压输电线路：在高压输电线路中，由于电磁感应的作用，会产生大量的交流干扰。

固态去耦合器可以安装在输电线路上，消除交流干扰对周边设备的影响。

电气化铁路：电气化铁路在运行过程中会产生强大的电磁场，对周围的通信、电力等设施造成干扰。

固态去耦合器可以安装在铁路沿线，保护周围的设施免受干扰。

工业自动化生产线：在工业自动化生产线中，各种设备之间存在复杂的电磁环境。

固态去耦合器的低电阻特性可以帮助消除相互之间的干扰，保证生产线的稳定运行。

船舶电力网络：船舶电力网络中存在多种设备，如发电机、电动机等，这些设备会产生大量的交流干扰。

固态去耦合器可以有效消除这些干扰，保证船舶的正常运行。

城市轨道交通：城市轨道交通中的电力牵引系统会产生强烈的电磁干扰，影响周边设施和设备的正常运行。

固态去耦合器的低电阻特性可以有效消除这些干扰，保证城市轨道交通的安全和可靠性。

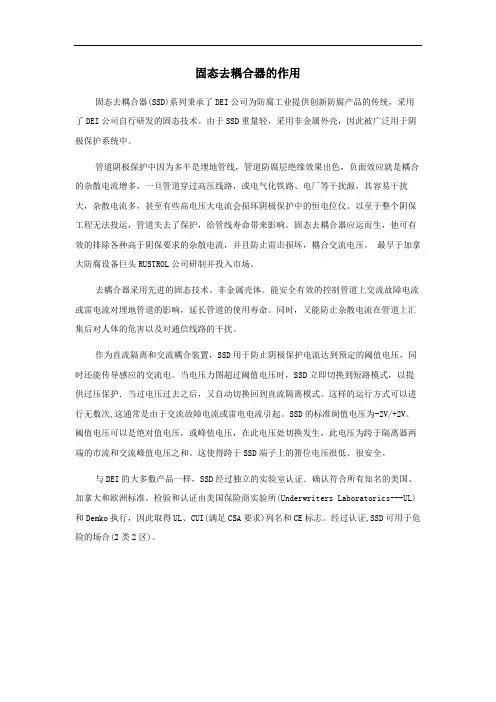

固态去耦合器的作用固态去耦合器(SSD)系列秉承了DEI公司为防腐工业提供创新防腐产品的传统，采用了DEI公司自行研发的固态技术。

由于SSD重量轻，采用非金属外壳，因此被广泛用于阴极保护系统中。

管道阴极保护中因为多半是埋地管线，管道防腐层绝缘效果出色，负面效应就是耦合的杂散电流增多，一旦管道穿过高压线路，或电气化铁路、电厂等干扰源，其容易干扰大，杂散电流多，甚至有些高电压大电流会损坏阴极保护中的恒电位仪。

以至于整个阴保工程无法投运，管道失去了保护，给管线寿命带来影响。

固态去耦合器应运而生，他可有效的排除各种高于阴保要求的杂散电流，并且防止雷击损坏，耦合交流电压。

最早于加拿大防腐设备巨头RUSTROL公司研制并投入市场。

去耦合器采用先进的固态技术。

非金属壳体。

能安全有效的控制管道上交流故障电流或雷电流对埋地管道的影响，延长管道的使用寿命。

同时，又能防止杂散电流在管道上汇集后对人体的危害以及对通信线路的干扰。

作为直流隔离和交流耦合装置，SSD用于防止阴极保护电流达到预定的阈值电压，同时还能传导感应的交流电。

当电压力图超过阈值电压时，SSD立即切换到短路模式，以提供过压保护．当过电压过去之后，又自动切换回到直流隔离模式。

这样的运行方式可以进行无数次,这通常是由于交流故障电流或雷电电流引起。

SSD的标准阂值电压为-2V/+2V。

阈值电压可以是绝对值电压，或峰值电压，在此电压处切换发生，此电压为跨于隔离器两端的市流和交流峰值电压之和。

这使得跨于SSD端子上的箝位电压很低、很安全。

与DEI的大多数产品一样，SSD经过独立的实验室认证．确认符合所有知名的美国、加拿大和欧洲标准。

检验和认证由美国保险商实验所(Underwriters Laboratorics---UL)和Demko执行，因此取得UL、CUI(满足CSA要求)列名和CE标志。

经过认证,SSD可用于危险的场合(2类2区)。

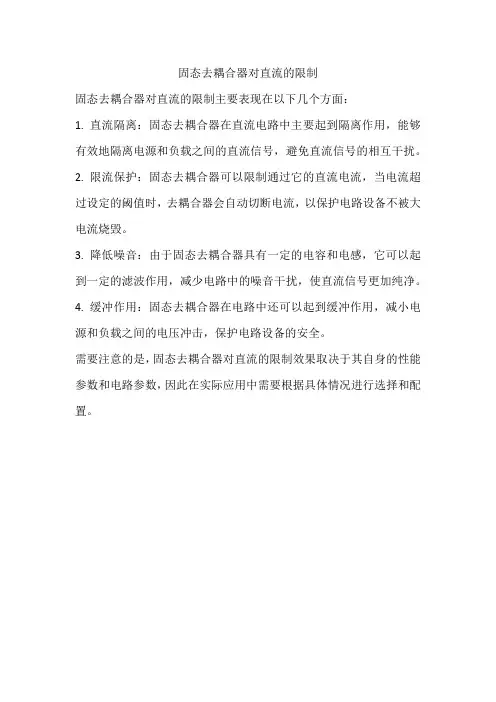

固态去耦合器对直流的限制
固态去耦合器对直流的限制主要表现在以下几个方面：
1. 直流隔离：固态去耦合器在直流电路中主要起到隔离作用，能够有效地隔离电源和负载之间的直流信号，避免直流信号的相互干扰。

2. 限流保护：固态去耦合器可以限制通过它的直流电流，当电流超过设定的阈值时，去耦合器会自动切断电流，以保护电路设备不被大电流烧毁。

3. 降低噪音：由于固态去耦合器具有一定的电容和电感，它可以起到一定的滤波作用，减少电路中的噪音干扰，使直流信号更加纯净。

4. 缓冲作用：固态去耦合器在电路中还可以起到缓冲作用，减小电源和负载之间的电压冲击，保护电路设备的安全。

需要注意的是，固态去耦合器对直流的限制效果取决于其自身的性能参数和电路参数，因此在实际应用中需要根据具体情况进行选择和配置。

固态去耦合器在油气管道阀室中的应用袁柱;李玉星;马孝亮;马荣彬;张帅【摘要】Valve chamber in the oil and gas pipeline has cut-off,running parameters moni-toring and other functions,is an important node of the pipeline,also is a flammable and ex-plosive place, there is a risk of flammable gas leakage. Effective cathodic protection system can slow or inhibit external corrosion of oil and gas pipelines, and the valve chamberof the grounding grid will be the cathodic protection current into the earth,resulting in pipeline ca-thodic protection in the "under state protection", the two exist contradictions. Solid state decoupler make theac/dc interference by rectifying device discharge current and voltage lim-it, use the "ac run, dc stop" and dc voltage is greater than the plus or minus 2 V conduction properties, both can do lightning protection, anti-static, and also can guarantee current not loss in cathodic protection system.All instruments in new valve chamber anti-static ground-ing lightning protection all unified access solid decoupler before access to the internal lightning protection grounding system, avoid the cathodic protection current and instrument ground-ing conflict each other.Existing valve chamber or station field instrument grounding conflict-ing with cathodic protection system can be solved by adding solid decoupler.%阀室在油气管道线路中起截断、运行参数监控等作用，是管道的重要节点，属于易燃、易爆的场所，存在可燃气体泄漏的风险。
