φ8孔钻夹具设计说明书作者姓名：（井冈山大学机电工程学院，江西吉安343009）指导老师：摘要[摘要]机械制造装备设计是机械设计制造及其自动化专业的一门主要专业课，其任务是通过该课程的学习，掌握主要机械制造装备的工作原理及其正确使用和选用方法、原则，并具备一定的机械制造装备的总体设计、传动设计、结构设计等基本知识和主要工艺装备的设计能力。
而课程设计是机械制造装备设计课程的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。
其目的在于通过课程设计，使学生能综合运用夹具设计课程及其他相关专业课程的知识，学会用所学的理论知识指导设计实践，树立正确的设计思想。
- 1 -目录摘要 ............................................................................................................................................. - 1 -第一章专用夹具设计................................................................................................................ - 3 -§1.1 明确工件的生产纲领.............................................................................................. - 3 -§1.2 熟悉工件零件图和工序图...................................................................................... - 3 -§1.3 加工方法.. (4)第二章方案设计 (4)§2.1 定位方案 (4)§2.2 选择夹紧机构 (5)§2.3 钻模板以及钻套的设计 (6)§2.4 钻削切削力............................................................................................................ - 11 -§2.5 实际所需夹紧力计算............................................................................................ - 12 -第三章夹具装配图上应标注的尺寸和技术条件................................................................ - 15 -§3.1 夹具装配图上标注的尺寸.................................................................................... - 15 -§3.2 夹具装配图上应标注的技术要求........................................................................ - 15 -第四章三维模型.................................................................................................................... - 17 -第五章设计心得.................................................................................................................... - 16 -参考文献.............................................................................................................................. - 18 -- 2 -第一章专用夹具设计§1.1明确工件的生产纲领生产纲领是夹具总体方案确定的依据之一，决定了夹具的复杂程度和自动化程度。
CA6140拨叉（）课程设计资料（UG4.0装配图）（三维图）[A7-045]课设类-CA6140车床法兰盘[]车Ф90端面夹具设计双向杠杆传递装置本体加工工艺及其孔（2-Ф10）加工夹具设计120X120mm圆柱体毛坯孔加工钻床夹具设计1P68F上箱体工艺及夹具设计（全套含图）1、V553机械制造技术课程设计-摇臂支架的加工工艺及钻Φ2mm孔夹具设计【4张优秀】2110型柴油机气缸盖加工工艺规程设计及夹具设计4110发动机飞轮壳前端面钻模夹具设计A0051毕业设计（论文）-一种包装机箱体的加工工艺分析及夹具设计（含全套CAD图纸）A0147毕业设计（论文）-凿岩机缸体加工工艺及夹具设计（含全套CAD图纸）A0154毕业设计（论文）-轴加工工艺规程及铣方块的夹具设计A0164毕业设计（论文）-CA6110发动机曲轴的加工工艺及夹具设计（含图纸）A0175毕业设计（论文）-主轴轴承座加工制造及钻床夹具设计（含图纸+工序卡）A0176毕业设计（论文）-中心架盖加工工艺规程及工装夹具设计A0181毕业设计(论文)-车床套工艺及夹具设计（含CAD图纸）A0183毕业设计（论文）-WHX112减速机机盖及机壳加工工艺及铣夹具设计A0185毕业设计（论文）-C6132车床尾座体的机械加工工艺规程及夹具设计B029机械设计毕业设计（论文）-车床拨叉A的加工工艺及夹具设计（含全套图纸及综述）B061毕业设计（论文）-星轮加工艺及专用夹具设计（含全套CAD图纸）B072毕业设计（论文）-PKZ160列车轴支承座加工工艺及夹具设计（含全套CAD图纸）B102毕业设计（论文）-JH-14型回柱绞车蜗轮箱加工工艺及夹具设计（含全套CAD图纸）B120毕业设计（论文）-气门摇臂轴支座加工工艺及其夹具设计（含全套CAD图纸）B157毕业设计（论文）-拨叉加工工艺及夹具设计（含全套CAD图纸）B158毕业设计（论文）-CA6140杠杆零件的加工工艺及夹具设计（含全套CAD图纸）B164毕业设计（论文）-车床转盘机械制造工艺及夹具设计-全套图纸B166毕业设计（论文）-发动机机体加工工艺及其夹具设计（含全套CAD图纸）B171毕业设计（论文）-4125型柴油机气缸体的机械加工工艺及夹具设计（含全套CAD图纸）B200毕业设计（论文）-CA6140主轴工艺与夹具设计（含全套CAD图纸）C068毕业设计（论文）-托盘交换器及其随行夹具设计（含全套CAD图纸）C073毕业设计（论文）-电动叉车变速箱箱体的加工工艺规程及夹具设计（含全套CAD图纸）C096毕业设计（论文）--拨叉C加工工艺及夹具设计（含全套CAD图纸）C097毕业设计（论文）-拨叉A加工工艺及夹具设计（含全套CAD图纸）C098毕业设计（论文）-拨叉80-08的加工工艺及夹具设计（含全套CAD图纸）C128毕业设计（论文）-齿轮泵泵体工艺规程及夹具设计（含全套图纸）C135毕业设计（论文）-变速箱壳体组合机床夹具设计（含全套CAD图纸）C155毕业设计（论文）-回转盘工艺规程设计及镗孔工序夹具设计（全套CAD图纸）C156毕业设计（论文）-CA6140型铝活塞的机械加工工艺设计及夹具设计C157毕业设计（论文）-CA141汽车左转向节的加工工艺规程及夹具设计（含全套图纸）C161毕业设计（论文）-车床转盘工艺夹具的设计（含全套图纸）C163毕业设计（论文）-气门摇臂轴支座的机械加工工艺及夹具设计（含全套图纸）C196毕业设计（论文）-WHX112减速器机壳及夹具设计（全套图纸）C200毕业设计（论文）-B6065刨床推动架机械加工工艺规程设计和机床专用夹具设计（含全套CAD图纸）C620拨叉的机械加工工艺规程及专用夹具设计CA10B加工零件课程设计CA10B 前刹车调整臂外壳”零件的机械加工工艺及工艺设备设计CA6140主轴加工工艺及夹具设计(全套含图）5CA6140床头I轴轴承座及专用夹具设计(全套含图）CA6140机床后托架加工工艺及夹具设计（全套含图）5CA6140杠杆中心孔夹具设计(全套含图）CA6140车床后托架加工工艺规程CA6140车床后托架的夹具.docCA6140车床拨叉的加工工艺(设计钻φ5孔及2-M8孔的钻床夹具)ca6140车床拨叉的加工工艺(设计钻φ5孔及2-m8孔的钻床夹具)6o8c9tCA6140车床拨叉的加工工艺(设计钻φ5锥孔及2-M8孔的钻床夹具)ca6140车床拨叉的加工工艺(设计钻φ5锥孔及2-m8孔的钻床夹具)8b8i3iCA6140车床法兰盘的加工工艺(设计钻φ6mm孔的钻床夹具)ca6140车床法兰盘的加工工艺(设计钻φ6mm孔的钻床夹具)4n8s4wCA6140车床法兰盘零件的机械加工工艺及工艺设备设计CA6140车床法杠杆的加工工艺(含全套设计图纸）CA6140车床齿轮工艺规程与夹具设计（全套含图）CA6150车床主轴箱箱体工装工艺及夹具设计D001毕业设计（论文）-C6140主轴箱体加工工艺及夹具设计D008毕业设计（论文）-汽车连杆加工工艺及夹具设计(含全套图纸)D017毕业设计(论文）-CA6140杠杆加工工艺及夹具设计（含全套图纸）D018毕业设计（论文）-CA6140主轴加工工艺及夹具设计（含图纸）D021毕业设计（论文）-CA6140车床后托架加工工艺及夹具设计D021毕业设计（论文）-CA6140车床拨叉加工工艺编制及夹具设计（含全套图纸）D049机械设计课程设计-“法兰盘”零件的机械加工工艺规程及铣距Φ90mm中心线24mm 和34mm两侧平面的工序专用夹具设计（含全套图纸）D050机械设计课程设计-拨叉加工工艺与铣夹具设计及其三维造型D106夹具课程设计-120X120mm圆柱体毛坯孔加工钻床专用夹具（含全套CAD图纸）D114毕业设计（论文）-CA6140普通车床床头1轴轴承座夹具设计（含全套CAD图纸）D120毕业设计（论文）-2110型柴油机气缸盖加工工艺规程设计及夹具设计（含全套CAD 图纸）D138毕业设计（论文）-4110发动机飞轮壳前端面钻模夹具设计-（含全套CAD图纸）D146毕业设计（论文）-Z3050×16立柱摇臂升降钻床壳体的加工工艺及夹具设计（含CAD 图纸）D159毕业设计（论文）-X5020B立式升降台铣床拔叉壳体工艺及夹具设计（全套CAD图纸）D180柴油机12孔攻丝机床及夹具设计d180柴油机12孔攻丝机床及夹具设计6e8l1oD180柴油机12孔攻丝机床及夹具设计（含全套设计图）D187毕业设计（论文）-YTP26气腿式凿岩机机体工艺、夹具设计(CAD图纸）d85推土机齿轮工艺及刀具设计8r8j5eE014毕业设计（论文）-传动轴的工艺规程及夹具设计（全套图纸）E025毕业设计（论文）-粗镗活塞销孔专用机床及夹具设计（完整图纸）E045毕业设计（论文)-回转盘的机械加工工艺规程及其镗工序的专用夹具（完整图纸）E056机械制造工艺学课程设计-制定机械密封装备传动套的加工工艺,设计铣8mm凸台的铣床夹具（完整图纸）E088毕业设计（论文）-梳棉机多轴箱箱体工艺及夹具设计(全套图纸）E096毕业设计（论文）-内圆磨床主轴工艺及夹具设计（全套图纸）E143机械制造工艺学课程设计-连杆钻孔φ10H9专用夹具（完整图纸）E158毕业设计（论文）-X5020B立式升降台铣床拨叉壳体工艺及夹具设计（全套图纸）E168毕业设计（论文）-WH212减速机壳体加工工艺及夹具设计（全套图纸）E169机械制造工艺学课程设计-设计“拨叉”（CA6140车床）零件的机械加工工艺规程及夹具设计（全套图纸）E174毕业设计（论文）-X6232C齿轮加工工艺及其齿轮夹具和刀具设计（完整图纸）E175毕业设计（论文）-连杆零件工艺规程及其夹具设计（完整图纸）E190机械制造技术基础课程设计-制定CA6140C车床杠杆（）的加工工艺，设计钻φ25的钻床夹具（全套图纸）E191机械制造工艺及夹具课程设计-制定CA6140C车床拨叉（）的加工工艺，设计铣8mm 槽的铣床夹具（全套图纸）E192机械制造工艺及夹具课程设计-制定CA6140C车床拨叉（）的加工工艺，设计铣18mm 槽的铣床夹具（全套图纸）E193机械制造工艺学课程设计-CA6140法兰盘机加工规程及夹具设计（全套图纸）E194机械制造工艺学课程设计-CA6140车床拨叉（）工艺规程及钻φ22的钻床夹具（全套图纸）E195机械制造工艺学课程设计-制定CA6140车床法兰盘的加工工艺，设计钻φ6mm孔的钻床夹具（全套图纸）E196机械制造工艺学课程设计-CA6140车床后托架的加工工艺(设计钻40mm,30.2mm,25.5mm孔的钻床夹具)--全套图纸E197机械制造工艺学课程设计-制定CA6140车床拨叉（）的加工工艺，设计钻φ5孔及2-M8孔的钻床夹具（全套图纸）E198机械制造工艺学课程设计-设计轴承座车Φ30mm孔的车床夹具（全套图纸）E199机械制造工艺学课程设计-制定CA6140车床拨叉（）的加工工艺，设计钻φ25孔的钻床夹具（全套图纸）E200机械制造工艺学课程设计-制定拨叉F零件的加工工艺，设计铣尺寸18H11槽的铣床夹具（全套图纸）F001机械制造工艺学课程设计-制定拨叉零件（）的加工工艺，设计铣30×80面的铣床夹具（全套图纸）F002毕业设计（论文）-CA6140车床拨叉（）机械加工工艺规程及铣断专用夹具设计（全套图纸）F003机械制造工艺学课程设计-制定CA6140C车床杠杆（）的加工工艺，设计钻直径12.7的孔的钻床夹具（全套图纸）F004机械制造工艺学课程设计-CA1340自动车床杠杆工艺规程及夹具设计（全套图纸）F007机械制造工艺课程设计-CA6140卧式车床上的法兰盘工艺规程及夹具设计（全套图纸）F008机械制造工艺学课程设计-C6410车床拨叉工艺规程及专用夹具设计（全套图纸）F013夹具课程设计-CA6140钻床专用夹具设计（全套图纸）F014机械制造工艺学课程设计-制定CA6140车床拨叉（）的加工工艺，设计车60H12圆弧车床夹具（全套图纸）F015机械制造工艺学课程设计-CA6140车床拨叉的加工工艺，设计车55圆弧的车床和钻25孔的钻床夹具（全套图纸）F018毕业设计（论文）-D180柴油机12孔攻丝机床及夹具设计（全套图纸）F030毕业设计（论文）-络筒机槽筒专用加工机床及夹具设计（完整图纸）F043毕业设计（论文）-齿轮架零件的机械加工工艺规程及专用夹具设计（全套图纸）F075毕业设计（论文）-拨叉的CADCAPP设计及夹具PROE造型（全套图纸）F076机械制造工艺学课程设计-制定电机壳的加工工艺，设计钻Φ8.5mm孔的钻床夹具（全套图纸）F082毕业设计（论文）-推动架的钻床夹具设计（全套图纸）F083毕业设计（论文）-镗柴油机连杆大头孔组合机床总体及夹具设计（全套图纸）F089机械制造工艺学课程设计-CA6140车床拨叉零件（）的工艺规程及夹具设计（全套图纸）F092毕业设计（论文）-法兰盘工艺规程及夹具设计（全套图纸）F094毕业设计（论文）-法兰盘工艺规程及夹具设计（全套图纸）F129毕业设计（论文）-勾尾框夹具设计（全套图纸）F161机械设计课程设计-飞锤支架的夹具设计（全套图纸）FT380L油箱隔板底边纵向点焊自动传动工装设计(全套含图）G002机械制造工艺学课程设计-设计杠杆零件的机械加工工艺规程及加工Φ8孔工序的专用机床夹具（完整图纸）G003毕业设计（论文）-组合机床主轴箱及夹具设计（全套图纸）G022数控技术毕业设计（论文）-十字接头零件工艺及钻孔夹具设计（完整图纸）G047毕业设计（论文）-三爪卡盘增力机构夹具设计（全套图纸）G053毕业设计（论文）-齿轮泵泵盖连接螺孔底孔钻削专机及夹具设计（有图纸）G074机械制造技术基础课程设计-填料箱盖夹具设计（全套图纸）G091机械制造技术基础课程设计-CA10B解放牌汽车前刹车调整臂外壳夹具设计（全套图纸）G093机械制造工艺学课程设计-滤座的机械加工工艺规程编制及车夹具设计（全套图纸）G094机制工艺及夹具课程设计-活动钳口零件的机械加工工艺规程及专用夹具设计（全套图纸）G104毕业设计（论文）-CWU180减速器机体工艺规程及工装夹具设计（全套图纸）G109毕业设计（论文）-机体齿飞面双卧多轴夹具设计（全套图纸）G117毕业设计（论文）-阀体零件加工工艺规程及夹具设计（全套图纸）G124机械制造技术课程设计- C6140车床拨叉（）零件的机械加工工艺规程及夹具设计（全套图纸）G133毕业设计（论文）-X5020B立式升降台铣床拔叉壳体加工工艺规程及其专用夹具设计（全套图纸）G143毕业设计（论文）-汽车后桥减速器粗镗夹具设计（全套图纸）G147毕业设计（论文）-设计自来水管阀阀体的零件的机械加工工艺规程及6、7道工序的夹具设计（全套图纸）G164毕业设计（论文）-压缩机箱体加工工艺及夹具设计（全套图纸）G165毕业设计（论文）-CA6140车床后拖架零件加工工艺及铣底面专用夹具设计（全套图G172机械制造技术基础课程设计-升降杆轴承座零件图轴承座两端面的夹具（全套图纸）G191毕业设计说（论文）-拨叉（12-07-05）加工工艺及夹具设计(全套图纸）G192毕业设计（论文）-3L-108空气压缩机曲轴零件的机械加工工艺及夹具设计（全套图纸）G197机械制造工艺学课程设计-设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具（全套图纸)H023毕业设计（论文）-Z3050摇臂钻床预选阀体机械加工工艺规程及镗孔工装夹具设计（完整图纸）H032毕业设计（论文）-CA6140车床填料箱盖工艺规程及夹具设计（全套图纸）H036毕业设计（论文）-汽车变速箱箱体加工工艺及夹具设计（全套图纸）H039机械机床夹具课程设计-镗活塞销孔的夹具设计（完整图纸）H056机械制造工艺学课程设计-杠杆机械加工工艺规程及夹具设计（全套图纸）H159机械制造技术基础课程设计- CA6140车床法兰盘（）零件的机械加工工艺规程制订及精铣Φ90上下两面工序专用夹具的设计H160机械制造技术基础课程设计- CA6140车床法兰盘（）零件的机械加工工艺规程制订及精铣Φ90上下两面工序专用夹具的设计（含图纸）H161机械制造工艺学课程设计-CA6140拔叉（）的加工工艺设计及钻Φ22孔的钻床夹具（含全套CAD图纸）H162机械制造工艺学课程设计-CA6140拨叉（型号）零件的加工工艺规程及专用夹具设计（全套图纸）H164机械制造工艺学课程设计-CA6140车床的拨叉工艺规程设计及夹具设计（含全套CAD 图纸）H165机械制造工艺学课程设计-拨叉Ⅱ（）机械加工工艺规程及铣断夹具设计（含全套图纸）H166机械制造工艺学课程设计-拨叉机械加工工艺规程及夹具设计（）（含全套CAD图纸）H172机械制造工艺学课程设计-制定CA6140车床拨叉的加工工艺，设计车55圆弧的车床和钻25孔的钻床夹具（含全套CAD图纸）H173机械制造工艺学课程设计-设计“CA6140车床拨叉”零件的机械加工工艺及专用夹具（全套图纸）H174机械制造工艺学课程设计-“CA6140车床拨叉型号”零件的机械加工工艺及夹具设计（含全套CAD图纸）H175机械制造工艺学课程设计-“拨叉（CA6140）”的机械加工工艺规程与夹具设计（含全套图纸+工艺卡）H178机械制造基础课程设计-制定后钢板弹簧吊耳的加工工艺,设计铣4mm工艺槽的铣床夹具（含全套CAD图纸）H179机械制造工艺学课程设计-变速器换挡叉零件的工艺规程及夹具设计（含全套CAD图纸）H180机械制造工艺学课程设计课程设计-CA1340自动车床上的杠杆工艺规程及夹具设计（含全套CAD图纸）H181机械制造工艺学课程设计-设计CA6140“拨叉”零件的机械加工工艺及工艺装备铣16mm槽夹具（含全套CAD图纸）H182机械制造工艺学课程设计-输出轴加工工艺及夹具设计（含CAD图纸）H183机械制造工艺学课程设计-输出轴加工工艺及夹具设计（全套CAD图纸）H184机械制造工艺学课程设计-铣曲轴两端面打中心孔夹具（含全套CAD图纸）H185机械制造技术基础课程设计-6140车床杠杆（）工艺规程及夹具设计（含全套CAD图H186机械制造技术基础课程设计-变速器轴承外壳工艺规程及铣端面夹具设计（全套图纸）H187机械制造技术基础课程设计-变速器轴承外壳钻5-φ10.5孔夹具设计（含全套CAD图纸+工序卡）H188机械制造技术基础课程设计-填料箱盖零件的机械加工工艺规程及夹具设计H189机械制造技术基础课程设计-制定“左摆动杠杆”的机械加工工艺规程及工艺装备（设计铣2mm槽的铣床夹具）（全套图纸）H190机械制造技术课程设计-设计变速器换挡叉的机械加工工艺规程及夹具设计规程（含全套CAD图纸）H192机械制造工艺学课程设计-输出轴的机械加工工艺规程与夹具设计（含图纸）H194机械制造基础课程设计-设计推动架零件的机械加工工艺规则及工艺装备(钻孔φ6的钻床夹具)（含全套CAD图纸）H195机械专业课程设计-1105柴油机气门摇臂轴支座的机械加工工艺及夹具设计（含全套CAD图纸）I002机械制造工艺学课程设计-CA6140车床拔叉（84009）工艺及夹具设计（含图纸）I003机械制造工艺课程设计-星轮零件机械加工工艺规程及夹具设计（含全套图纸）I004机械制造工艺课程设计-CA6140杠杆零件的加工工艺规程及专用夹具设计（含全套图纸）I007机械制造技术基础课程设计-设计“拨叉”零件的机械加工工艺及车?55圆弧车床夹具（含全套图纸）I008机械制造技术基础课程设计-油阀座机械加工工艺规程及夹具设计（含全套CAD图纸）I010机械制造工艺学课程设计-转速器盘零件的机械加工工艺规程及专用夹具I011机械设计制造及其自动化专业毕业设计（论文）-VF67空气压缩机曲轴加工工艺及夹具设计（含全套图纸）I017毕业设计（论文）-气门摇臂轴支座的机械加工工艺及夹具设计（含全套图纸）I018毕业设计（论文）-汽车连杆加工工艺及夹具设计(含全套图纸)I031毕业设计（论文）-阀体零件工艺规则及铣夹具设计（含全套CAD图纸）I032毕业设计（论文）-翻转式钻床夹具的设计与虚拟制造（含全套图纸）I036毕业设计（论文）-YZJ1956立式铣床总体及夹具设计（全套图纸）I039毕业设计（论文）-CA6140车床手柄座14H7孔加工钻床专用夹具设计（含全套图纸）I058毕业设计（论文）-推动架加工工艺及夹具设计（含全套CAD图纸）I077毕业设计（论文）-潍坊LW-7连杆零件加工工艺规程及专用夹具设计（含全套CAD图纸）I105机械设计及自动化毕业设计（论文）-后钢板弹簧吊耳加工工艺及夹具设计（全套图纸）I110机械课程设计-推动架加工工艺及夹具设计（含CAD图纸）I112机械加工技术课程设计-离合器齿轮零件的工艺规程及夹具设计I113机械制造技术基础课程设计-连杆铣削槽口工序专用夹具设计（含全套图纸）I118机械自造工艺及夹具课程设计-制定CA6140车床法兰盘的加工工艺，设计钻4×φ9mm 孔的钻床夹具（含图纸）I141毕业设计（论文）-方向机壳钻夹具设计（全套图纸）I143机械加工工艺及夹具课程设计-等臂杠杆加工工艺规程设计及夹具设计（含全套CAD图纸）I162机械制造工艺学课程设计-CA6140车床的拨叉零件（）机械加工工艺及夹具设计（全套图纸）I164毕业设计（论文）-拨叉的工艺规程及铣Φ50端面的工装夹具设计（全套图纸）J032机械制造工艺学课程设计-制定CA6140C车床拨叉（）的加工工艺，设计钻22mm孔的钻床夹具(全套图纸）J034机械制造工艺学课程设计-CA6140车床拨叉（）机械工艺规程及夹具设计（全套图纸）J041毕业设计（论文）-CA6140车床拨叉零件（）的机械加工工艺规程及夹具设计（全套图纸）J044机械制造工艺学课程设计-法兰盘零件的机械加工工艺规程及钻Ф6和Ф4孔夹具设计（全套图纸）J045 优秀机械制造工艺学课程设计-CA6140车床法兰盘（）零件的机械加工工艺规程制订及精铣Φ90上下两面工序专用夹具的设计（全套图纸）J051机械制造工艺学课程设计-设计“支架”零件的机械加工工艺规程及Ф11孔的工艺装备与夹具设计（全套图纸）J052机械制造工艺学课程设计-解放牌汽车的后桥差速器壳的工艺规程和钻端面12孔钻床夹具设计（全套图纸）J059机械制造工艺学课程设计-制定后钢板弹簧吊耳零件的加工工艺，设计钻?37孔的钻床夹具（全套图纸）J060机械制造工艺学课程设计-制定后钢板弹簧吊耳的加工工艺,设计钻?30工艺槽的铣床夹具（全套图纸）J061 优机械制造工艺学课程设计-制定CA6140车床拨叉的加工工艺，设计钻φ25孔的钻床夹具（全套图纸）J062 优机械制造工艺学课程设计-制定CA6140车床拨叉的加工工艺，设计钻φ5锥孔及2-M8孔的钻床夹具（全套图纸）J063 优机械制造工艺学课程设计-制定CA6140车床拨叉的加工工艺，设计车φ60h12圆弧车床夹具（全套图纸）J067机械制造工艺学课程设计-CA6140杠杆零件（）的加工工艺规程及夹具设计（全套图纸）J071《机械制造工艺及夹具设计》课程设计-连接座零件的机械加工工艺规程及夹具设计（全套图纸）J072 优机械制造工艺学课程设计-“CA6140车床”拨叉（）零件的机械加工艺规程制定及粗铣底槽专用夹具设计（全套图纸）J073 优机械制造工艺学课程设计-CA6140车床拨叉钻攻2-M8螺纹孔两工位夹具设计（全套图纸）J074 优机械制造工艺学课程设计-设计CA6140拨叉（）零件的加工工艺规程及拉削Φ6毛坯孔的专用夹具设计（全套图纸）J076机械制造工艺学课程设计-支座零件的机械加工工艺规程及钻孔专用夹具设计（全套图纸）J077机械制造工艺学课程设计-“扁叉”零件的机械加工工艺规程及铣削专用夹具设计（全套图纸）J080毕业设计（论文）-柴油机气缸体顶底面粗铣组合机床总体及夹具设计（全套图纸）J081毕业设计（论文）-柴油机气缸套工艺规程设计及精镗内孔夹具设计（全套图纸）J083毕业设计（论文）-B6065刨床推动架机械加工工艺规程及夹具设计（全套图纸）J084 优机械制造工艺学课程设计-CA6140车床拨叉零件加工工艺规程编制及槽18H11的铣床夹具设计（全套图纸）J086毕业设计（论文）-拨叉零件加工工艺规程及专用夹具设计（全套图纸）J087机械制造工艺学课程设计-CA6140车床滤油器工艺及钻φ11孔夹具设计（全套图纸）J099毕业设计（论文）-CA6140车床拨叉零件工艺规程及夹具设计（全套图纸）J102钻床夹具课程设计-设计“挡环”零件的钻床夹具（全套图纸）J106机械制造工艺学课程设计-角形轴承箱钻6-Ф13孔钻床夹具（全套图纸）J111机械制造工艺学课程设计-制定厚钢板弹簧吊耳零件的加工工艺，设计钻37孔的钻床夹具（全套图纸）J135毕业设计（论文）-粗铣油阀座135度上端面缺口的专用机床夹具的设计（全套图纸）J136毕业设计（论文）-设计油阀座零件的机械加工工艺规程及夹具设计（全套图纸）J138机械制造工艺学课程设计-转速器盘零件的机械加工工艺规程及粗铣Φ10孔上端面的专用机床夹具的设计（全套图纸）J142机械制造工艺学课程设计-铣气门摇臂轴支座φ18mm孔两端面的铣床夹具设计（全套图纸）J145机械制造工艺学课程设计-制定变速器换挡叉的加工工艺，设计钻φ15孔的钻床夹具（全套图纸）J161毕业设计（论文）-B6065刨床推动架机械加工工艺规程设计和机床专用夹具设计（全套图纸）J164 优机械制造工艺学课程设计-CA6140车床的型号拨叉零件的机械加工工艺规程及夹具设计（全套图纸）J165毕业设计（论文）-前盖的加工工艺及其8M13钻孔夹具的设计（全套图纸）J176毕业设计（论文）-总泵缸体的加工工艺及夹具设计（全套图纸）J182机械毕业设计（论文）-连杆孔加工工艺与夹具设计（全套图纸）J183机械毕业设计（论文）-CA6140卧式车床上法兰盘的工艺规程及钻夹具的设计（全套图纸）J193机械制造装备设计课程设计-设计容积式压缩机阀体零件的机械加工工艺规程及相关工序的专用夹具（全套图纸）J5600调温器工艺规程设计和系列夹具设计K004 优机械制造工艺学课程设计-CA6140车床杠杆机械加工工艺规程及夹具设计（铣30mm的下平台夹具设计）（全套图纸）K006机械制造技术基础课程设计-CA6140车床拨叉机械加工工艺规程及专用夹具设计（全套图纸）K006机械制造技术基础课程设计-CA6140车床拨叉机械加工工艺规程及专用夹具设计（全套图纸）55孔K011毕业设计（论文）-CA6140卧式车床法兰盘机械加工工艺及夹具设计（全套图纸）K011毕业设计（论文）-CA6140卧式车床法兰盘机械加工工艺及夹具设计（全套图纸）-钻Φ20孔的专用夹具K015毕业设计（论文）-道奇T110总泵缸加工工艺和车夹具设计（全套图纸）K023毕业设计（论文）-CA6140车床法兰盘加工工艺规程及夹具设计（全套图纸）K023毕业设计（论文）-CA6140车床法兰盘加工工艺规程及夹具设计（全套图纸）-24和34的两平面K030机械制造工艺学课程设计-填料箱盖加工工艺及磨φ60内孔底面夹具设计（全套图纸）K031机械制造工艺学课程设计-填料箱盖零件的工艺规程及钻12孔夹具设计（全套图纸）K034机械制造工艺学课程设计-CA6140法兰盘机械加工工艺及4×φ9孔钻床夹具设计（全套图纸）K051毕业设计（论文）-连接座的机械加工工艺规程及专用夹具设计（全套图纸）。
电机座的工艺及其镗孔夹具设计工艺电机座是电机的重要组成部分，用于安装电机并支撑其运行。
在电机座的制造过程中，有许多工艺需要遵循，并且在镗孔部分还需要设计适用的夹具。
首先，电机座的工艺包括材料选择、铸造或加工、精加工和表面处理等几个关键步骤。
材料选择应根据电机座的使用环境、负载要求和制造成本等因素综合考虑，常见的材料有铜、铝合金和钢等。
然后，通过铸造或加工的方式制造电机座的初始形状，一般通过压力铸造或铸造铸造来实现。
接下来，进行精加工，例如铣削、车削和钻削等，以确保电机座的精确尺寸和形状。
最后，对电机座进行表面处理，如喷漆、电泳涂覆或阳极氧化等，以提高电机座的耐腐蚀性和美观度。
在电机座的镗孔过程中，为了确保镗孔的精确度和稳定性，需要设计适用的夹具。
夹具的设计应考虑以下几个方面。
首先，夹具的材料选择应具有足够的刚度和耐磨性，以确保夹具的长期使用性能。
材料常选用钢、铝合金或高强度工程塑料等。
其次，夹具的基座应具有稳定的结构和良好的固定能力，以确保夹具在使用过程中不发生位移或摇晃。
再次，夹具的夹持方式应根据镗孔的特点选择，如机械夹紧、液压夹紧或气动夹紧等。
此外，夹具的刀具定位和夹持力的调整也是夹具设计中需要考虑的因素。
在完成夹具设计后，对电机座进行镗孔的具体工艺流程一般包括以下几个步骤。
首先，根据设计要求和加工设备的能力选择合适的切削刀具和切削参数。
接下来，通过定位夹具将电机座固定在加工设备上，并通过夹持装置夹紧。
然后，根据夹具的切削刀具定位，设置加工设备的坐标轴和刀具路径。
在进行切削操作时，要注意切削刀具的切削速度、进给速度和切削深度等参数的控制，并及时冷却切削区域以防止工件过热。
最后，通过测量和检验等方法验证镗孔的精确度和质量。
总之，电机座的工艺是确保电机座质量和性能的关键。
而夹具设计工艺则是镗孔过程中的重要环节，需要综合考虑材料选择、夹持方式和切削参数等因素，以保证镗孔的精确度和稳定性。
通过严格的工艺控制和夹具设计，可以生产出具有高品质和可靠性的电机座产品。
钻孔 8专用夹具设计课程设计一、课程目标知识目标：1. 学生能理解钻孔8专用夹具的基本结构及其设计原理，掌握相关术语和概念。
2. 学生能描述夹具在机械加工中的功能，了解其在钻孔工艺中的重要性。
3. 学生掌握钻孔8专用夹具的组成部分，能分析各部分在保证加工精度方面的作用。
技能目标：1. 学生能够运用所学的理论知识，设计简单的钻孔8专用夹具，并进行适当的分析和修改。
2. 学生通过实际操作或模拟软件，培养空间想象能力和工程实践能力，提高解决实际问题的技能。
3. 学生能够利用专业软件或手工绘图完成夹具的设计图，并正确标注尺寸、公差等关键技术要求。
情感态度价值观目标：1. 培养学生对机械设计和制造工艺的热爱，激发其创新意识和探索精神。
2. 增强学生的团队合作意识，通过设计过程中的讨论与合作，培养学生分享、倾听和尊重他人意见的能力。
3. 强化学生的质量意识，让学生理解精密制造对产品性能的影响，认识到细节决定成败的重要性。
课程性质分析：本课程为机械设计或相关专业的实践性课程，要求学生将理论知识与实际操作相结合，设计出具有实用价值的钻孔8专用夹具。
学生特点分析：考虑到学生所在年级可能为高中或高职阶段，具备一定的机械基础知识，动手能力和好奇心较强，但缺乏实际工程经验。
教学要求：通过课程的学习，教师应引导学生将理论与实践相结合，注重培养学生的创新思维和工程实践能力，确保学生达到上述设定的知识、技能和情感态度价值观目标。
通过分解目标为具体可衡量的学习成果，为教学设计和评估提供明确的方向。
二、教学内容1. 夹具设计基础理论：包括夹具的定义、分类、功能及设计原则。
重点讲解钻孔8专用夹具的工作原理和结构组成，对应教材第3章第1节内容。
2. 钻孔工艺与夹具应用：分析钻孔加工过程中夹具的作用，介绍不同类型钻孔加工对夹具的要求，结合教材第2章第5节实例进行分析。
3. 钻孔8专用夹具设计方法：详细讲解夹具设计的步骤，包括需求分析、方案设计、详细设计、加工与装配等，参照教材第4章相关内容。

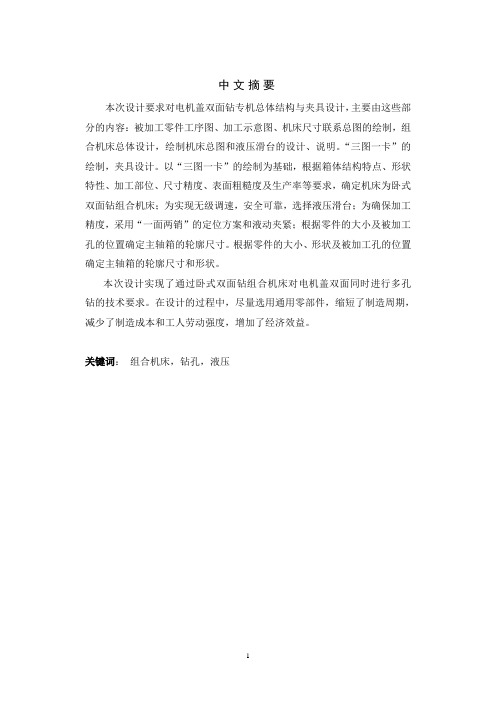

中文摘要本次设计要求对电机盖双面钻专机总体结构与夹具设计，主要由这些部分的内容：被加工零件工序图、加工示意图、机床尺寸联系总图的绘制，组合机床总体设计，绘制机床总图和液压滑台的设计、说明。
“三图一卡”的绘制，夹具设计。
以“三图一卡”的绘制为基础，根据箱体结构特点、形状特性、加工部位、尺寸精度、表面粗糙度及生产率等要求，确定机床为卧式双面钻组合机床；为实现无级调速，安全可靠，选择液压滑台；为确保加工精度，采用“一面两销”的定位方案和液动夹紧；根据零件的大小及被加工孔的位置确定主轴箱的轮廓尺寸。
根据零件的大小、形状及被加工孔的位置确定主轴箱的轮廓尺寸和形状。
本次设计实现了通过卧式双面钻组合机床对电机盖双面同时进行多孔钻的技术要求。
在设计的过程中，尽量选用通用零部件，缩短了制造周期，减少了制造成本和工人劳动强度，增加了经济效益。
关键词：组合机床，钻孔，液压AbstractThe design of drilling machine overall structure design of the crankcase double-sided, mainly composed of these parts: drawn process map parts processing, processing sketch map, machine size contact master plan, the overall design of modular machine tool design, machine tool, draw the layout and hydraulic slide show. "A map drawn three cards" as the basis, according to the structural characteristics, the shape characteristics, processing site, size precision, surface roughness and productivity requirements, determine the machine is a horizontal double-sided combination drilling machine; in order to realize the stepless speed regulation, safe and reliable, selection of hydraulic slipway; headstock contour size and shape are determined according to the parts of the size, shape and the hole position.This design realized by horizontal double-sided combination drilling machine for drilling the porous of crankcase simultaneity. In the design process, try to use common parts, the manufacturing cycle is shortened, and the manufacturing cost is reduced and the labor intensity of workers, increasing economic benefit.Keywords: The combination of machine tools，drilling，hydraulic目录中文摘要Abstract第一章绪论 (5)1.1 概述 (5)1.2 组合机床的组成 (6)1.3 组合机床的类型 (6)1.3.1 具有固定夹具的单工位机床 (6)1.3.2 具有移动夹具的多工位机床 (7)1.3.3 转塔式组合机床 (7)1.4 组合机床工艺范围及加工精度 (7)1.5 组合机床的发展 (8)第二章绘制“三图一卡” (9)2.1 被加工零件工序图 (9)2.1.1 工序图的作用和要求 (9)2.1.2 被加工零件工序图的标注内容 (9)2.1.3 编制被加工零件工序图的注意事项 (9)2.2 加工示意图 (10)2.2.1 被加工零件示意图的作用 (10)2.2.2 被加工零件示意图的内容 (10)2.2.3 选择刀具、导向及有关计算 (11)2.3 机床联系尺寸图 (14)2.4 机床生产率计算卡 (17)第三章组合机床总体设计 (20)3.1 组合机床方案设计 (20)3.1.1 制定加工方案 (20)3.1.2 技术设计阶段 (22)3.1.3 工作设计阶段 (22)第四章机床夹具设计 (22)4.0.1 工件定位概念 (23)4.0.2 工件夹紧机构设计 (24)4.1 压板的强度校核 (25)4.2 零件被装夹后自由度分析 (27)4.3 定位误差分析 (29)第五章绘制机床总图 (32)5.1 机床液压滑台的工作特性 (33)5.2 使用说明 (35)第六章设计总结 (37)结束语 (38)致谢 (39)参考文献 (40)第一章绪论机械毕业设计是机械工程类专业学生完成本专业教学计划的最后一个极为重要的实践性教学环节，是使学生综合运用所学过的基本理论、基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。
机械制造技术基础课程设计说明书设计题目：制定电机壳的加工工艺，设计钻Φ8.5mm孔的钻床夹具设计者：指导教师：机械设计制造及其自动化系年月日机械自造工艺及夹具课程设计任务书设计题目：制定电机壳的加工工艺，设计钻Φ8.5mm孔的钻床夹具设计要求：中批量生产手动夹紧通用工艺装备设计时间：2006.9.11~2006.9.29设计内容：1、熟悉零件图；2、绘制零件图（一张）；3、绘制毛坯图（一张）；4、编写工艺过程卡片和工序卡片（各一张）；5、绘制夹具总装图；6、绘制夹具零件图；7、说明书班级：学生：指导教师：系主任：年月日目录序言……………………………………零件分析……………………………………工艺规程设计………………………………夹具设计……………………………………参考文献……………………………………序言机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导零件分析（一） 零件的作用题目所给定的零件是电机壳，主要对电机壳内的转子，定子起保护作用。
（二） 零件的工艺分析电机壳共有两组加工表面，它们之间有一定的位置要求2. 以φ8.5mm 孔为中心的加工表面这一组加工表面包括：四个φ8.5mm 的孔及其倒角，四个孔的端面。
1. 以φ106mm 内圆柱孔为中心的加工表面这一组加工表面包括：φ106mm 的内圆，6个在内圆内均布的凸台，以及凸台侧面的6个M5的螺纹孔。
位置要求：（1）φ8.5mm 孔与其端面同轴度公差为φ0.4mm(2) M5螺纹孔与φ106mm 圆的中心线同轴度公差为φ0.3mm工艺规程设计（一） 确定毛坯的制造形式考虑到电机壳受力较为单一平衡，且需要良好的抗震性，故选用HT200为毛坯材料，机器砂型铸造。
洛阳理工学院课程设计说明书课程名称：机械制造装备设计设计课题：钻床专用夹具设计专 业：机械设计制造及其自动化年 月月 日日课程设计内容与要求：内容：内容：为盘类设计一套钻模夹具，便于摇臂钻床的加工。
为盘类设计一套钻模夹具，便于摇臂钻床的加工。
设计要求：设计要求：1.在钻床上加工2-Φ10,10,对对C 面垂直度面垂直度>0.02 >0.022.2.要求绘制要求绘制A0夹具装配图一张、夹具装配图一张、A3A3零件图一张、设计说明书一份。
零件图一张、设计说明书一份。
3.3.夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于批量生产。
成本，提高劳动生产率和减轻工人的劳动强度，便于批量生产。
设计（论文）开始日期设计（论文）开始日期 年 月 日 指导老师：指导老师：设计（论文）完成日期设计（论文）完成日期 年 月 日年 月 日课程设计评语院系：机械工程系院系：机械工程系专业：机械设计制造及其自动化专业：机械设计制造及其自动化 课程名称：机械制造装备设计课程名称：机械制造装备设计 设计题目：设计题目： 钻床专用夹具设计钻床专用夹具设计 班级：班级：B140231 B140231 学号：学号：B******** B14023113 姓名：殷彦强姓名：殷彦强 课程设计篇幅：图 纸 2 张说明书 24 页指导教师评语：目录前 言 ................................................................................................................................................ (5)5 一. 专用夹具设计专用夹具设计................................................................................................................... .................................................................................................................. 77 1.1设计前的准备工作设计前的准备工作............................................................................................................. ............................................................................................................ 77 1.1.1. 明确工件的年生产纲领明确工件的年生产纲领..................................................................................... .................................................................................... 77 1.1.2. 分析工件零件图和工序图分析工件零件图和工序图................................................................................. ................................................................................ 77 1.1.3. 确定加工方法确定加工方法..................................................................................................... .................................................................................................... 88 1.2． 总体方案的确定总体方案的确定............................................................................................................ ........................................................................................................... 88 1.2.1. 确定定位方案，设计定位装置确定定位方案，设计定位装置......................................................................... ........................................................................ 88 1.2.2 确定夹紧方案，设计夹紧装置确定夹紧方案，设计夹紧装置........................................................................... .......................................................................... 99 1.2.3 确定导向装置确定导向装置..................................................................................................... .................................................................................................... 1111 1.2.4. 夹具体的设计夹具体的设计................................................................................................... .................................................................................................. 112 1.3.夹具装配图绘制夹具装配图绘制............................................................................................................ ............................................................................................................ 1133 1.3.1. 夹具装配图尺寸、公差的标准夹具装配图尺寸、公差的标准..................................................................... .................................................................... 1133 1.3.2. 夹具的定位、夹紧分析夹具的定位、夹紧分析................................................................................... .................................................................................. 113 1.4. 绘制夹具零件图绘制夹具零件图............................................................................................................. ............................................................................................................ 114 1.4.1.钻模板零件图钻模板零件图 ..................................................................................................... .................................................................................................... 114 1.4.2.辅助支承零件图辅助支承零件图................................................................................................ ................................................................................................ 115 1.4.3.六角螺钉零件图六角螺钉零件图................................................................................................. ................................................................................................ 116 1.4.4.夹具底座零件图夹具底座零件图................................................................................................... .................................................................................................. 117 二.夹具装配图相关要求夹具装配图相关要求................................................................................................................ ............................................................................................................... 119 2.1. 夹具装配图上标注的尺寸夹具装配图上标注的尺寸 ............................................................................................. ............................................................................................ 119 2.2. 夹具的制造误差夹具的制造误差 ............................................................................................................. ............................................................................................................ 119 2.3. 装配图上标注的技术要求装配图上标注的技术要求 ............................................................................................. ............................................................................................ 220 2.4. 确定设计方案确定设计方案................................................................................................................. ................................................................................................................ 220 三.最终的设计结构最终的设计结构........................................................................................................................ ....................................................................................................................... 221 四. 致 谢........................................................................................................................................ ........................................................................................................................................ 222 五.感 想.......................................................................................................................................... .......................................................................................................................................... 223 六参考文献参考文献................................................................................................................................... .. (224)前 言随着科学技术的发展，随着科学技术的发展，各种新材料、各种新材料、各种新材料、新工艺和新技术的不断涌现，新工艺和新技术的不断涌现，新工艺和新技术的不断涌现，机械制造机械制造工艺正向着高质量、工艺正向着高质量、高生产率和低成本方向发展。
壳体钻孔铣端面夹具设计及工艺规程设计一、引言壳体钻孔铣端面夹具是用于夹持壳体工件，将其固定在机床上进行钻孔和铣削操作的工具。
正确的夹具设计和合理的工艺规程能够保证工件的精度和加工质量，提高生产效率。
本文将介绍壳体钻孔铣端面夹具的设计要点和相应的工艺规程设计。
二、设计要点1. 夹具结构设计：夹具需要具有足够的刚性和稳定性，能够确保工件在加工过程中不发生位移和扭曲。
夹具的结构要简单牢固，易于调整和装夹。
2. 夹具夹持方式：壳体工件一般采用机械夹持方式，常见的有夹爪夹持和夹盘夹持。
根据工件形状和尺寸选择合适的夹持方式。
3. 夹具定位方式：夹具的定位方式对于保证工件的精度和加工质量至关重要。
采用精确定位销、挡块和定位孔等定位元件，确保工件在夹具中的位置准确。
4. 夹具刚性设计：夹具的刚性要足够高，能够抵抗加工过程中的振动和切削力。
通过增加夹具结构的厚度、添加加强筋和阻尼垫等方式提高夹具的刚性。
5. 夹具调整装夹：夹具需要能够快速调整和装夹工件，提高生产效率。
可使用螺杆、螺母和平行垫片等装夹元件实现夹具的快速调整和装夹。
三、工艺规程设计1. 加工工艺流程：确定壳体工件的加工工艺流程，包括钻孔和铣削的顺序和方法。
确定合适的切削参数，如切削速度、进给速度和切削深度。
2. 加工工艺卡片：编制加工工艺卡片，详细记录每个工序的加工方法和要求。
包括夹具装夹方法、刀具选择和切削参数等。
确保每个工序能够按照规定的方法进行加工。
3. 夹具调整和装夹方法：制定夹具调整和装夹的方法，确保壳体工件在夹具中的位置准确、稳定。
夹具调整时应注意使用合适的工具，避免对夹具和工件造成损坏。
4. 刀具选择和切削参数：根据工件材料和要求选择合适的刀具，并确定切削参数。
切削参数的选择要根据工件材料、刀具性能和加工质量要求等因素综合考虑。
5. 检测要点：确定壳体工件的检测要点，包括尺寸和形状等。
对于关键特征尺寸，可使用精密测量仪器进行检测，确保加工质量符合要求。
哈尔滨理工大学荣成学院机械制造课程设计（工艺技术）后定法兰盘的加工工艺,实际钻Φ孔的钻床夹具目录序言 (1)第 1 章零件分析 (2)1.1零件的作用 21.2零件的工艺分析 (2)第 2 章选择毛坯 (2)2.1确定毛坯的成形方法 22.2铸件结构工艺性分析 32.3铸造工艺方案的确定 32.4铸造工艺参数的确定 3第 3 章工艺规程设计 (4)3.1定位基准的选择 43.2工件表面加工方法的选 53.3制定工艺路线 53.4加工余量、工序尺寸及加工工时的确定 (9)第 4 章夹具设计 (32)4.1确定设计方案 (32)4.2夹具使用说明35总结 (3)6参考文献 (37)序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1.能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2.提高结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
3.会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。
并学会了使用和查阅各种设计资料、手册、和国家标准等。
最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。
并在设计过程中，学到了很多课堂上没有学到的东西。
第 1 章零件分析1.1零件的作用对于我们大多数人来说可能是听说过法兰一词但是我们却并不知道它准确是干什么的现在我们就对这个词加以说明，法兰连接(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。
机械自造工艺及夹具课程设计任务书设计题目：制定电机壳的加工工艺，设计钻Φ8.5mm孔的钻床夹具设计要求：中批量生产手动夹紧通用工艺装备设计时间：20**.9.11~20**.9.29设计内容：1、熟悉零件图；2、绘制零件图（一张）；3、绘制毛坯图（一张）；4、编写工艺过程卡片和工序卡片（各一张）；5、绘制夹具总装图；6、绘制夹具零件图；7、说明书目录序言 (3)零件分析 (4)（一）零件的作用 (4)（二）零件的工艺分析 (4)工艺规程设计 (4)（一）确定毛坯的制造形式 (4)（二）基面选择 (4)（三）制定工艺路线 (4)（四）机床加工余量，工序尺寸及毛坯尺寸的确定 (5)（五）确定切削用量及基本工时 (5)夹具设计 (8)（一）问题提出 (8)（二）夹具设计 (8)（三）定位误差分析 (10)参考文献 (10)序言机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导零件分析（一） 零件的作用题目所给定的零件是电机壳，主要对电机壳内的转子，定子起保护作用。
（二） 零件的工艺分析电机壳共有两组加工表面，它们之间有一定的位置要求2. 以φ8.5mm 孔为中心的加工表面这一组加工表面包括：四个φ8.5mm 的孔及其倒角，四个孔的端面。
1. 以φ106mm 内圆柱孔为中心的加工表面这一组加工表面包括：φ106mm 的内圆，6个在内圆内均布的凸台，以及凸台侧面的6个M5的螺纹孔。
位置要求：（1）φ8.5mm 孔与其端面同轴度公差为φ0.4mm (2) M5螺纹孔与φ106mm 圆的中心线同轴度公差为φ0.3mm工艺规程设计（一）确定毛坯的制造形式考虑到电机壳受力较为单一平衡，且需要良好的抗震性，故选用HT200为毛坯材料，机器砂型铸造。
（二）基面选择1、粗基准：车0.0870106∅±mm 孔及端面时选用外圆柱面为基面，利用V 形块加上一压板定位。
铣外圆柱面、底座的下、前后、侧表面及1140.4∅±mm 内表面时，选用0.0870106∅±mm 端面作为基面，底座的上表面以底面作为基面切削。
2、精基准：设计基准630.15±mm 与工序基准不重合，专门计算见工序。
（三）制定工艺路线Ⅰ：车0.0870106∅±mm 孔及其端面； Ⅱ：铣外圆柱面，底座表面及1140.4∅±mm 内表面； Ⅲ:钻螺纹底孔3 3.8,2 3.0mm mm ⨯∅⨯∅及孔48.5,10mm mm ⨯∅∅； Ⅳ:攻螺纹3×M5,2×M4。
V ：去毛刺。
VI:终检。
（四）机床加工余量，工序尺寸及毛坯尺寸的确定 1、外圆表面：只需粗铣，2Z ＝4mm 满足；2、内圆表面：粗车2Z ＝2mm,精车2Z=2mm,所以内圆表面直径余量为4mm;3、底座上表面、侧表面及前后端面只需粗铣，Z=2mm;4、底座下平面需半精铣，总加工余量Z=3mm;5、圆柱端面需半精加工余量Z=4mm 。
（五）确定切削用量及基本工时Ⅰ:车0.0870106∅±mm 孔及两端面，机床选用C620-1卧式车床 1、粗车孔Φ108（1）切削深度：单边余量Z=1mm,一次切除（2）进给量：选用f=0.5mm/r （3）计算切削速度：x vy vp Cv v Tc k a fV =公式①=0.150.35242601 1.440.80.810.970.5⨯⨯⨯⨯⨯⨯=123mm/min (4)确定主轴转速ns=1000c wv d π=362r/min按机床选取n=400r/min 实际转速V=136m/min （5）切削工时 t=0.62min2、精车孔0.0870106∅±mm （1）切削深度单边余量Z=1mm ，一次切除 （2）进给量选择f=0.5mm/r (3)计算切削速度 由公式① Vc=0.150.352420.2601 1.440.80.810.970.5⨯⨯⨯⨯⨯⨯=123m/min (4)确定主轴转速ns=1000c wv d π=362r/min按机床选取n=400r/min 实际转速V=136m/min （5）切削工时 t=0.62min 3、粗车端面切削深度：2mm 一次切除 进给量f=0.5mm/r选取转速n=400r/min切削工时t= 4000.510⨯=0.05min 4、半精车端面切削深度：2mm 一次切除 进给量f=0.2mm/r选取转速n=400r/min切削工时t= 4000.210⨯=0.125min Ⅱ：铣削外圆柱面，底座表面，1140.4∅±mm 内表面，机床选用X6040立式铣床1、粗铣Φ122±外圆柱面及底座上下表面和侧表面，采用直径d=10mm 高速钢立铣刀，齿数Z=3 fz=0.08mm/ 齿切削速度：参考有关手册，确定V=0.45m/s,即27/min 取nw=500r/min,故实际切削速度为V=1000w dn π=105001000π⨯⨯=15.7m/min 工作台每分钟进给量fm:fm=fzZnw=0.08×3×500=120mm/min tm=12m l l l f ++=132********/min mm π⨯+⨯+⨯=4.59min2、半精铣底座底面，保证尺寸63±0.15mmfz=0.08mm/齿V 取V=0.45m/s,即27m/min ns=1000c wv d π=10002710π⨯⨯=500r/minV=26.5m/minfm=120mm/min tm=302mf ⨯=0.5min3、粗铣1140.4∅±mm 内表面选用高速钢立铣刀，齿数Z=30，dw=4mm V 取0.13m/s,即7.5m/minns=1000c wv d π=410007.5π⨯⨯=600r/min 机床有600r/min 转速，所以V=7.5m/min,ns=600r/minfm=fzZnw=0.08×3×600=144mm/min tm= 144286=2min 4、粗铣底座两端面选用高速钢镶齿三面刃铣刀，dw=200mm 齿数Z=3，V 取27m/minns=1000c wv d π=200100027π⨯⨯=42r/min 取nw=37.5r/min, 故实际切削速度VV=20037.51000π⨯⨯=23.6m/min 工作台进给量fm 为fm= fm=fzZnw=0.08×20×37.5=60mm/min 工时tm=60304⨯=2min Ⅲ:钻螺纹底孔3 3.8,2 3.0mm mm ⨯∅⨯∅及孔48.5,10mm mm ⨯∅∅ 选用Z540A 立式钻床1、钻螺纹底孔3 3.8mm ⨯∅,选用硬质合金钢YG8钻头（1） 进给量ff=(0.18～0.22)×0.75=0.135～0.165mm/r 取f=0.15mm/r（2） 切削速度取V=0.45m/s ，即27m/min ，所以ns=1000c wv d π= 3.8100027π⨯⨯=2262r/min 取机床最高转速1400r/minV= 3.814001000π⨯⨯=16.7m/min (3)切削工时tm= 3×14000.1512⨯=0.17min 2、钻孔48.5mm ⨯∅,选用硬质合金钢YG8钻头（1）进给量ff 取0.15mm/r (2)切削速度取机床最大转速1400r/min ，所以实际切削速度V=8.514001000π⨯⨯=37.4m/min (3) 切削工时tm= 14000.1584⨯⨯=0.15min3、钻通孔10mm ∅（1） F=0.15mm/r（2） V=1014001000π⨯⨯=43.9m/min (3)切削工时tm= 14000.158⨯=0.038min 4、钻螺纹底孔2 3.0mm ⨯∅ （1）进给量ff 取0.15mm/r（2）V=314001000π⨯⨯=13.2m/min (3)切削工时tm= 14000.1524⨯⨯=0.038min Ⅳ:攻螺纹3×M5,2×M4。
1、3×M5螺纹底孔倒角 按机床选取n=710r/min2、攻螺纹3×M5V 取0.1m/s ，即6m/min ns=382r/min按机床选取n=355r/min工时tm= 3551123⨯⨯=0.09min 3、2×M4螺纹底孔倒角n=710r/min 4、攻螺纹2×M4 V=6m/min N=355r/min工时tm= 355124⨯⨯=0.02min 最后，将以上各工序切削用量，工时定额的计算结果，连同其他加工数据，一并填入机械加工工艺过程综合卡片。
夹具设计（一）问题提出本夹具用来钻Φ8.5mm 孔，由于对此孔无严格的精度要求，故设计夹具时主要考虑如何提高劳动生产率，降低劳动强度，而精度不是主要问题。
（二）夹具设计1、定位基准的选择：考虑到工件的形状，此工序选择外圆柱面为定位基准，用V 形3块定位。
2、切削力及夹紧力计算： 切向力FzFz =9.8160Fz pFz nFzxFzyFz nFzC a fV k ⨯=0.821.01.80.8239.816010310.5136 1.210-⨯⨯⨯⨯⨯⨯⨯=561N 背向力FyFy =9.8160Fy pFy nFyxFyyFy nFy C a f V k ⨯=00.90.75039.81605410.5136 1.210-⨯⨯⨯⨯⨯⨯⨯ =378N进给力FxFx =9.8160Fx pFx nFxxFxyFx nFxC a fV k ⨯=000.4 1.039.81604610.5136 1.210-⨯⨯⨯⨯⨯⨯⨯=558N夹紧力N选用压板压紧，实际加紧力N 应为 N F N 14605.05.014601=+=+=μμ式中，1μ和2μ是夹具定位面及加紧面上的摩擦系数，1μ＝2μ＝0.5。
压板用螺母拧紧，由《机床夹具设计手册》表1-2-23得螺母拧紧力N N 4200＝拧根据杠杆原理压板实际加紧力为 N N 21005.04200＝＝压⨯此时压N 已大于所需的1460N 的夹紧力，故本夹具可安全工作（三）定位误差分析定位元件尺寸及公差确定。
