装修审图流程与方法

物业装修图纸审图温馨提示尊敬的业主：您好！在此向您温馨提示，关于物业装修图纸审图的相关事宜。

物业装修图纸审图是设计师和施工单位将设计图纸提交给物业管理部门审批的一个重要环节，经过审图后，才能进行施工。

为了确保装修施工的品质和安全，我们在这里向您说明一些注意事项和流程，希望能够让您对装修图纸审图的流程和要求有一个清晰的了解。

一、装修图纸审图的流程1、设计单位提交图纸设计师将设计的装修施工图纸提交给物业管理部门进行审图。

审图的前提是图纸内容必须符合国家相关建筑法规和物业管理部门的规定，确保装修施工过程中不会影响其他业主的正常生活和工作。

2、物业管理部门审图物业管理部门将收到的图纸进行审查，包括施工材料、施工工艺、施工时间安排等内容。

审图的目的是确保装修施工符合相关标准和规定，达到安全、环保、节能的要求。

3、审图结果反馈物业管理部门将审图结果及时反馈给设计师和施工单位，若图纸不符合要求，则会要求设计师进行修改，确保最终的图纸能够通过审查。

4、颁发装修许可证经过审图合格后，物业管理部门将颁发装修许可证给施工单位，允许其在规定的时间内进行装修施工。

二、审图温馨提示1、合规合规再合规在设计装修图纸时，一定要确保图纸内容符合国家相关建筑法规和物业管理部门的规定。

设计师需要详细标注施工材料、施工工艺等内容，确保施工标准的合格性。

2、耐心配合审图审图是为了保障业主的利益，确保装修施工的品质和安全。

在审图过程中，可能会出现一些设计上的瑕疵或是需要进行调整的地方，希望设计师和施工单位能够配合审图部门的要求进行修改，保证最终的图纸能够通过审查。

3、安全第一在设计装修图纸时，一定要注重安全问题。

施工材料应符合国家标准，施工工艺要合乎实际情况，保证施工过程中不会出现安全隐患，确保装修施工的安全性。

4、遵守规定在审图过程中，设计师和施工单位都需要遵守物业管理部门的相关规定和要求，按规定的流程进行操作，以达到最终的装修施工许可证颁发。

施工中施工图纸的审查与修改随着建筑项目的不断推进，施工图纸的审查和修改扮演着至关重要的角色。

在施工过程中，审查和修改图纸能够确保设计方案的实际可行性，避免错误和风险，并最终保证建筑项目按照预期效果实施。

本文将详细介绍施工中施工图纸审查和修改的流程、注意事项以及重要性。

一、施工图纸审查流程1. 提交申请：在开始进行详细设计之前，建筑师需要向相关部门提交申请，包含下列文件：- 概念设计- 整体布局- 结构设计- 电气布线- 给排水系统- 暖通空调系统- 防火安全措施等2. 文件审核：相关部门会对提交的文件进行初步审核，以检查是否符合当地法规和技术规范。

此阶段主要检查文件是否完整、准确，并且是否包含必要的信息。

3. 技术评估：专业技术人员会仔细评估提交的文件，在装修、结构或其他方面提供宝贵的意见和建议。

这是一个关键阶段，以确保设计方案的可行性，并提出必要的修改和改进。

4. 反馈意见：相关部门会将技术评估的结果反馈给建筑师。

如果有任何问题或需要修改的地方，都会在此阶段提出，并要求建筑师对图纸进行相应调整。

5. 修改图纸：根据相关部门的反馈意见，建筑师需对施工图纸进行修改。

这可能包括调整尺寸、更新材料或更改构造细节等。

同时，建筑师还需要注意确保修改后的图纸与其他相关设计文件一致。

6. 再审查：修改后的图纸再次提交给相关部门进行审查。

如果通过，在获得批准之前不可执行并且无法开始施工。

二、施工图纸审查与修改的注意事项1. 准确性和完整性：在提交施工图纸之前，确保所有信息准确无误地呈现在图纸上。

同时，也要确保所提供的信息完整，不缺漏任何重要信息。

2. 符合规范和法规：审查申请过程中，相关部门会检查所提交的文件是否符合当地的规范和法规。

因此，在开始设计前，请务必了解当地政府机构和建筑规范的要求。

3. 建议和反馈：对于可能导致施工问题或安全隐患的设计细节，专业技术人员会提供有益的建议和反馈。

建筑师需要认真考虑这些建议，并在必要时进行修正。

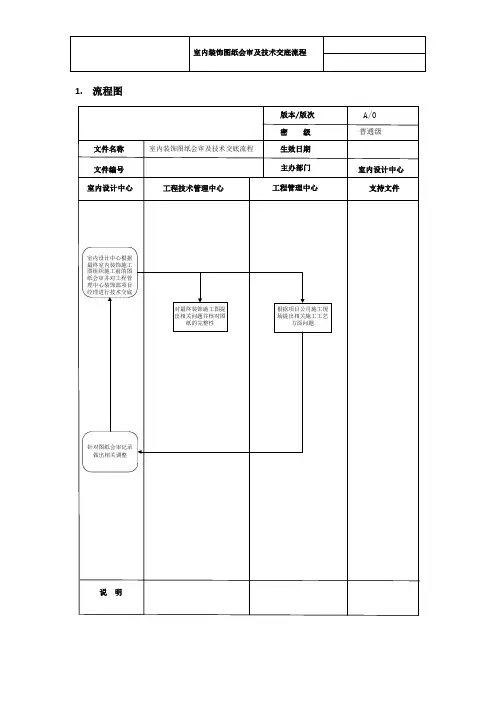

1.流程图
2.流程概况
3.工作程序
3.1概述
室内装饰图纸会审及技术交底流程：由室内设计中心牵头发起并组织工程技术管理中心与工程管理中心装饰项目部对施工前期的设计图纸进行全面审核。

3.2室内设计中心：根据最终室内装饰施工图牵头工程管理中心、工程技术管理中心、装饰施工队负责人组织施工前的图纸会审并对工程管理中心装饰部项目经理进行技术交底。

3.3工程技术管理中心：根据相关设计规范及单体建筑形式协调并审核内装饰施工图与建筑结构衔接问题，对最终装饰施工图提出相关技术问题并核对图纸的完整性。

4.附表
无相关附表。

精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。

在精装修过程中，施工图的审图是非常重要的一环。

本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。

一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。

2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。

3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。

4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。

二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。

2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。

3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。

4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。

5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。

三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。

某住宅小区的精装修工程，在审图过程中发现了一些问题。

首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。

其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。

最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。

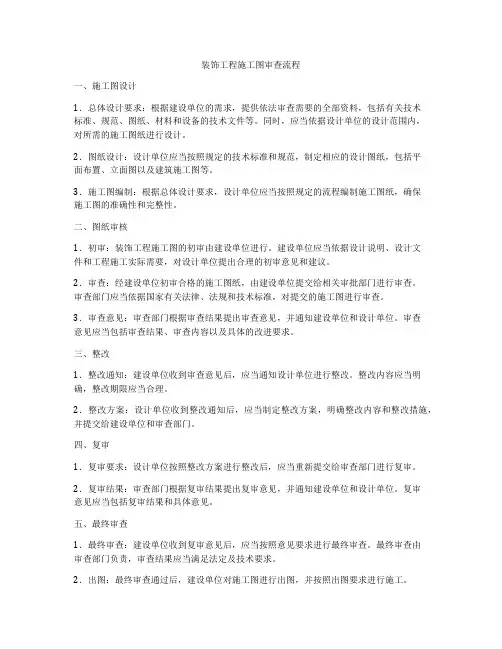

装饰工程施工图审查流程一、施工图设计1．总体设计要求：根据建设单位的需求，提供依法审查需要的全部资料，包括有关技术标准、规范、图纸、材料和设备的技术文件等。

同时，应当依据设计单位的设计范围内，对所需的施工图纸进行设计。

2．图纸设计：设计单位应当按照规定的技术标准和规范，制定相应的设计图纸，包括平面布置、立面图以及建筑施工图等。

3．施工图编制：根据总体设计要求，设计单位应当按照规定的流程编制施工图纸，确保施工图的准确性和完整性。

二、图纸审核1．初审：装饰工程施工图的初审由建设单位进行。

建设单位应当依据设计说明、设计文件和工程施工实际需要，对设计单位提出合理的初审意见和建议。

2．审查：经建设单位初审合格的施工图纸，由建设单位提交给相关审批部门进行审查。

审查部门应当依据国家有关法律、法规和技术标准，对提交的施工图进行审查。

3．审查意见：审查部门根据审查结果提出审查意见，并通知建设单位和设计单位。

审查意见应当包括审查结果、审查内容以及具体的改进要求。

三、整改1．整改通知：建设单位收到审查意见后，应当通知设计单位进行整改。

整改内容应当明确，整改期限应当合理。

2．整改方案：设计单位收到整改通知后，应当制定整改方案，明确整改内容和整改措施，并提交给建设单位和审查部门。

四、复审1．复审要求：设计单位按照整改方案进行整改后，应当重新提交给审查部门进行复审。

2．复审结果：审查部门根据复审结果提出复审意见，并通知建设单位和设计单位。

复审意见应当包括复审结果和具体意见。

五、最终审查1．最终审查：建设单位收到复审意见后，应当按照意见要求进行最终审查。

最终审查由审查部门负责，审查结果应当满足法定及技术要求。

2．出图：最终审查通过后，建设单位对施工图进行出图，并按照出图要求进行施工。

六、验收1．施工验收：工程竣工验收时，应当对装饰工程施工图的实际施工情况进行验收。

2．监督检查：监督部门应当按照相关规定对验收情况进行检查和监督。

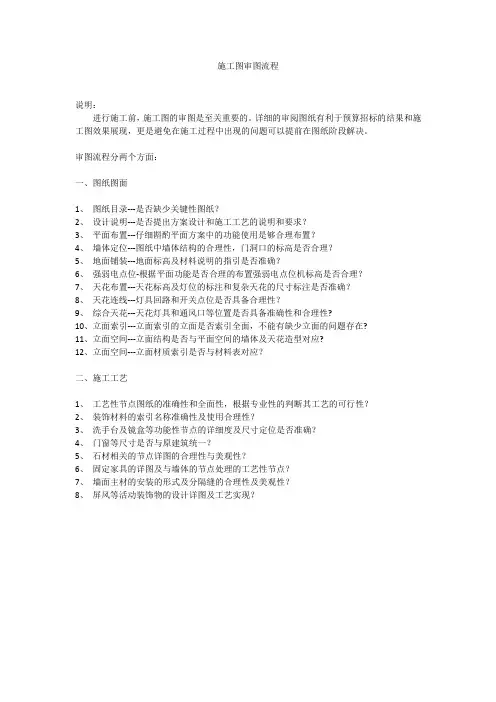

施工图审图流程
说明：
进行施工前，施工图的审图是至关重要的。

详细的审阅图纸有利于预算招标的结果和施工图效果展现，更是避免在施工过程中出现的问题可以提前在图纸阶段解决。

审图流程分两个方面：
一、图纸图面
1、图纸目录---是否缺少关键性图纸？
2、设计说明---是否提出方案设计和施工工艺的说明和要求？
3、平面布置---仔细斟酌平面方案中的功能使用是够合理布置？
4、墙体定位---图纸中墙体结构的合理性，门洞口的标高是否合理？
5、地面铺装---地面标高及材料说明的指引是否准确？
6、强弱电点位-根据平面功能是否合理的布置强弱电点位机标高是否合理？
7、天花布置---天花标高及灯位的标注和复杂天花的尺寸标注是否准确？
8、天花连线---灯具回路和开关点位是否具备合理性？
9、综合天花---天花灯具和通风口等位置是否具备准确性和合理性?
10、立面索引---立面索引的立面是否索引全面，不能有缺少立面的问题存在?
11、立面空间---立面结构是否与平面空间的墙体及天花造型对应?
12、立面空间---立面材质索引是否与材料表对应？
二、施工工艺
1、工艺性节点图纸的准确性和全面性，根据专业性的判断其工艺的可行性？
2、装饰材料的索引名称准确性及使用合理性？
3、洗手台及镜盒等功能性节点的详细度及尺寸定位是否准确？
4、门窗等尺寸是否与原建筑统一？
5、石材相关的节点详图的合理性与美观性？
6、固定家具的详图及与墙体的节点处理的工艺性节点？
7、墙面主材的安装的形式及分隔缝的合理性及美观性？
8、屏风等活动装饰物的设计详图及工艺实现？。

一、流程图精选word范本！二、装修图纸审批流程标准描述（一）厂商出图1、本环节工作：厂商向营业部提供设计好的平面图、效果图、立面图、电路图、以及施工图等图纸。

2、流出标准：图纸齐备，图线数据清晰，有标注。

（二）营业部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料齐备。

2、本环节工作：（1）核对装修图与实际柜位中区域、道具的尺寸，保证数据的准确、一致。

（2）根据区域面积来计算并控制电量不超标。

边厅40w/平米，中岛30w/平米。

（3）保证专柜装修色调风格与整体区域以及相邻柜位的搭配、衔接合理。

（4）保证专柜的装修不影响消防设施的正常使用。

（5）审核图纸不符合要求，重大问题返回厂商重新出图，一般细节问题营业部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。

（6）审核图纸符合要求，填写《图纸审批表》营业部经理签字确认。

3、流出标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。

精选word范本！（三）安全保卫部审核1、流入标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。

2、本环节工作：（1）确认《图纸审批表》有营业部经理的签字并审核图纸，保证专柜装修施工后不影响消防设施的正常使用，符合消防安全等方面的规定。

（2）审核图纸不符合消防安全规定，重大问题返回营业部重新与厂商协商出图，一般细节问题安全保卫部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。

（3）审核图纸符合消防安全规定，安全保卫部经理在《图纸审批表》上签字确认。

3、流出标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。

（四）工程维护部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。

一、图纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（二）适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。

其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

家装施工图审查处罚规定（草案）为了提高施工图质量，降低施工过程的纠纷，公司将对家装施工图审查进行改革，原有的审图办法取消，原有的免审设计师取消，原有的审图师取消，安排专人集中对施工图进行审查。

本规定经公司总裁审批后发文，自2013年3月起对预算请求的图纸进行初审，对2013年2月起合同备案的施工图进行后审。

A.施工图审查办法施工图审查分初审和后审，初审在预算请求的同时进行，主要是准对房屋结构安全、房屋改造、能否预算编制、套餐图纸是否符合套餐技术规范四个方面进行审核，不符合条件的作图纸调整预算退回处理。

后审是在项目合同备案后，对整套施工图进行完整审核，以设计管理手册的要求为基础，按下面的审查规则逐项核对审核，审核后将审图意见上传ERP，要求设计师负责协调后续施工中的有关审图中提到的问题，对施工工艺、造价有影响的要制作设计联系单并要求业主签字确认。

取消施工图等级处罚，直接以每个细项审查，并按细项处罚标准进行罚款。

B.家装施工图初审规则：一、初审原则对设计影响房屋结构安全、房屋改造、图纸影响预算编制、套餐图纸不符技术规范四个方面进行初步审核，设计图纸不符合上述要求的不予预算，作退回设计调整。

二、初审内容及要求1、设计影响房屋结构1)砌体结构房屋拆除承重墙或在承重墙上开挖门洞；2)拆改承重梁、柱和基础结构；3)有悬挑楼梯或悬挑阳台对应墙上开挖门洞；4)楼板上超过设计标准砌墙（离开梁500以外砌通高砖墙）；5)因改动厨房、卫生间位置影响燃气管、排气、防水、给排水；6)屋顶或露台加层涉及房屋结构安全或施工安全；7)预制楼板上砌墙；2、房屋改造不合理或不够明确1)外墙上门、窗位置改动；2)楼板、梁或楼梯拆除范围较大；3)新做结构（楼板、楼梯、梁、柱）无完整施工图（结构平面图、梁柱大样等）；4)不必要的墙体、楼板拆除或移位；5)1/4砖墙随意使用，墙上有水管或电线管；3、图纸影响预算编制1)图纸内容不全无法编制预算；2)图纸设计用材不明确无法编制预算；3)图纸或预算交底不够明确无法编制预算（中央空调、循环热水、二次搬运、老墙处理、垃圾外运、配电箱移位、楼梯基层交代、制作或定制家具等交底记录中应明确的内容不清楚）；4、套餐图纸不符合技术规范(预算把关)1)小灯数量超标；2)插座、电话插、电脑插数量超标；3)卫生间台盆柜超长；4)天花吊顶超范围；5)灯带超范围；6)成品门套超范围；7)橱柜上下柜超长；8)衣柜、衣帽柜超长；9)用材超规格；C.家装施工图后审规则一、后审原则施工图后审指在项目存档后对整套施工图按图纸规范性质量进行的审核，目的是提高家装施工图的整体规范性水平，从5个大项的122个小项进行系统检查，不符合要求的按每条给予罚款。

装修工程施工图纸会审内容第一章：施工图纸会审的背景和意义1.1 背景目前，随着社会经济的不断发展和人们生活水平的提高，人们对居住环境的要求也越来越高，装修工程作为改善室内环境的重要手段，已经成为人们居室生活的一部分。

然而，由于装修工程存在施工工艺、材料、设备等多方面的复杂因素，若施工图纸设计不合理或施工方案不科学，往往会导致工程质量问题，甚至引发安全事故。

1.2 意义装修工程施工图纸会审是对施工图纸设计方案进行全面审查和评估的过程，通过会审可以发现和解决施工图纸设计方案中存在的问题和隐患，确保施工图纸设计合理、科学，工程质量可控，工程安全可靠，有序推进工程施工进度，最终实现装修工程的质量、进度、安全、经济等各方面的全面管理与控制。

第二章：施工图纸会审的流程和步骤2.1 会审流程（1）提交会审申请（2）确定会审人员（3）召开会审会议（4）制定会审报告（5）会审报告审核与确认（6）修改施工图纸2.2 会审步骤1）会审前准备工作① 确认会审对象② 收集相关资料2）召开会审会议① 会议召开前的准备② 会审图纸的逐页逐项讨论3）会审报告制作① 会审结果总结② 提出修改建议4）会审报告审核与确认① 会审报告审核② 会审报告确认5）修改施工图纸① 根据会审建议进行修改② 重新提交修订后的施工图纸第三章：施工图纸会审的要点和重点3.1 施工图纸设计合理性施工图纸设计是否符合国家建筑标准和相关规定，是否与施工实际情况相符，是否容易施工等。

3.2 施工工程质量控制施工图纸设计是否合理有效、施工过程是否按规范要求执行、交底文件是否到位、材料质量等。

3.3 施工工程安全防护施工现场安全措施是否到位、是否存在安全隐患、是否有安全保护设施等。

3.4 施工工程进度管理施工图纸设计是否合理、与实际进度是否相符、施工过程中的变更是否影响工程进度等。

第四章：施工图纸会审的注意事项和技巧4.1 重视施工图纸会审的重要性，把握会审的核心内容，确保会审的全面性和准确性，避免流于形式。

物业公司装修图纸审核及装修申请程序一、审核业主在装修前，业主或受业主委托的装修单位须将一式三份（A3图纸）不少于1：100比例的装修图纸、业主签字的装修委托书、装修单位营业执照、资质证书等提交物业公司审核，以保证该项装修工程不会涉及或影响公共地方和公共设施及建筑物安全，并确保进行装修的用户无违反物业公司的规定和避免日后产生不必要的损失或争执。

二、图纸、资料业主向物业公司提供之施工图纸平面图详述：1、注明所有间格，列明需钻凿及更改结构位置及材料安装方法（注意：某些更改可能须要政府审批）；2、重型家用电器、家具的位置及重量资料；3、地面设计资料，尤其是升高、或钻凿地台；4、厨房或浴室之给排水及防水等设计，施工及接驳改造原有管道之方法及所用材料。

三、物业公司在收到装修图纸后将立即进行审阅（审阅时间为五个工作日），若有任何违反《业主临时公约》的设计及工程，物业公司将会要求做出更改，并要求重新提交图纸。

四、图纸经批阅合格后将告知业主结果，同时告知入场装修相关事宜并签订相关装修协议及相关承诺文件，如装修工程规模属于消防局监管范围，则要将设计图纸、资料向消防局申请报建，经消防部门批准后，方可向物业公司申请开工。

五、如有任何接驳管道或电线之装置，除必须将有关图纸送物业公司批核外,物业公司亦有权要求其用材及施工工艺达到相关技术要求。

另，装修改动设计相邻权时，需要取得周围邻里的书面同意方可施工。

六、装修工程开始前，业主必须1、得收到物业公司正式批准同意施工；2、缴交装修相关费用；3、根据需要填写及交回物业公司要求的各类申请表（下列）及办妥装修人员工作证;(1)、《业主(住户)消防安全责任书》(2)、《装饰装修管理服务协议》(3)、《装饰装修特别提示》(4)、《装修承诺书》(5)、《管道试压、用水房间防水检测情况记录》(6)、《装修申请表》(7)、《装修许可证》4、临时工作证申请人必须由下列人士提出申请：(1)、由业主本人或授权人(授权人必须持有业主授权书)(2)、由业主所聘之承建商5、领取物业公司之批准开工函件(《装修许可证》)及其他证件；6、领取装修人员工作证；7、为小区安全防范及装修工程质量着想，业主须向物业公司提供所雇用的承建商资料，如：营业执照、装修资质证、法人代表证明、装修工程预算费用表、装修工程图样\图纸等合法及有效之装修商证明文件。

图纸会审流程、技巧和注意事项一、图纸会审流程(一)图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

(二)适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括:施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

(三)图纸会审制度1、设计图纸控制:在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度:现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度:现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员:下列人员必须参加图纸会审建设方:现场负责人员及其他技术人员;设计方:设计院总工程师、项目负责人及各个专业设计负责人;监理方:项目总监、副总监及各个专业监理工程师;施工单位:项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位:技术负责人。

5、图纸会审时间控制:设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

装修改造工程审图流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!装修改造工程审图流程：①图纸准备：设计单位完成装修施工图，包括平面图、效果图、立面图、电路图及施工图等，确保图纸齐全、规范。

②内部初审：建设单位或施工单位进行图纸的初步审核，检查设计是否满足功能需求，图纸间的一致性及技术可行性。

③资料提交：建设单位整理施工图及配套文件，如立项批准文件、规划部门意见、合同、资质证明等，送交审图中心。

④正式受理：图纸审查中心接收资料后，确认资料完整性，正式受理审图申请。

⑤专业审查：由具有资质的专业审图机构分专业进行详细审查，包括结构安全、消防安全、节能环保等方面。

⑥意见汇总：审查人员形成审查意见书，列出需修改的问题及建议，反馈给建设单位和设计单位。

⑦设计修订：设计单位根据审查意见进行图纸修改，并重新提交审图中心。

⑧复审确认：审图中心对修订后的图纸进行复审，确认所有问题已解决，达到相关规范要求。

⑨审查通过：图纸通过最终审定后，审图中心出具施工图审查合格书。

⑩后续手续：凭审图合格书办理施工许可证，准备施工，同时图纸作为施工依据分发至施工单位及监理单位。
