连接器常用的专业术语1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。
4. 射频：频率范围在3千HZ∽3000GHZ之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10.高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。
11.标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的一部分。
12.密封12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。
12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。
12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。
注：密封件通常作为独立产品提供。
12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。
12.5气密封：满足IEC60068-2-17《基本环境试验规程第2部分：试验-试验Q：密封》中试验Qk规定要求的密封。
连接器的基本结构组成：连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

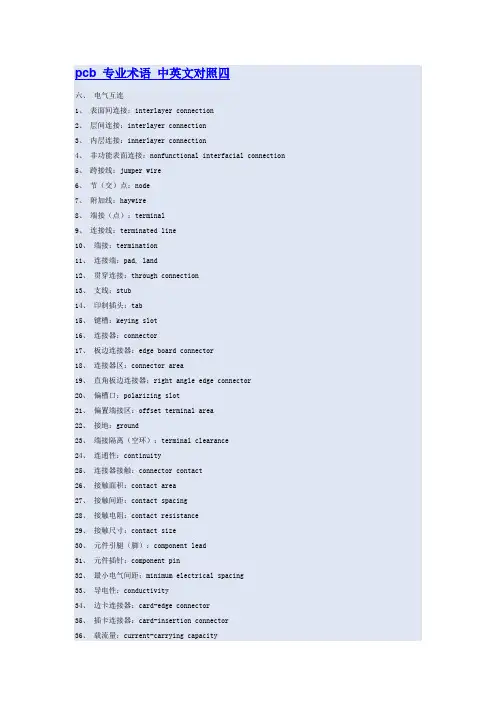

pcb 专业术语中英文对照四六、电气互连1、表面间连接：interlayer connection2、层间连接：interlayer connection3、内层连接：innerlayer connection4、非功能表面连接：nonfunctional interfacial connection5、跨接线：jumper wire6、节（交）点：node7、附加线：haywire8、端接（点）：terminal9、连接线：terminated line10、端接：termination11、连接端：pad, land12、贯穿连接：through connection13、支线：stub14、印制插头：tab15、键槽：keying slot16、连接器：connector17、板边连接器：edge board connector18、连接器区：connector area19、直角板边连接器：right angle edge connector20、偏槽口：polarizing slot21、偏置端接区：offset terminal area22、接地：ground23、端接隔离（空环）：terminal clearance24、连通性：continuity25、连接器接触：connector contact26、接触面积：contact area27、接触间距：contact spacing28、接触电阻：contact resistance29、接触尺寸：contact size30、元件引腿（脚）：component lead31、元件插针：component pin32、最小电气间距：minimum electrical spacing33、导电性：conductivity34、边卡连接器：card-edge connector35、插卡连接器：card-insertion connector36、载流量：current-carrying capacity38、最短路径：shortest path39、关键路径：critical path40、倒角：miter41、串推：daisy chain42、斯坦纳树：steiner tree43、最小生成树：minimum spanning tree (MST)44、瓶颈宽度：necked width45、短叉长度：spur length46、短柱长度：stub length47、曼哈顿路径：manhattan path48、连接度（性）：connectivity七、其它1、主面：primary side2、辅面：secondary side3、支撑面：supporting plane4、信号：signal5、信号导线：signal conductor6、信号地线：signal ground7、信号速率：signal rate8、信号标准化：signal standardization9、信号层：signal layer10、寄生信号：spurious signal11、串扰：crosstalk12、电容：capacitance13、电容耦合：capacitive coupling14、电磁干扰：electromagnetic interference15、电磁屏蔽：electromangetic shielding16、噪音：noise17、电磁兼容性：electromagnetic compatbility18、特性阻抗：impedance19、阻抗匹配：impedance match20、电感：inductance21、延迟：delay22、微带线：microstrip23、带状线：stripline24、探测点：probe point25、开窗口：cross hatching27、共面性（度）：coplanarity28、埋入电阻：buried resistance29、黄金板：golden board30、芯板：core board31、薄基芯：thin core32、非均衡传输线：unbalanced transmission line33、阀值：threshold34、极限值：threshold limit value(TLV)35、散热层：heat sink plane36、热隔离：heat sink plane37、导通孔堵塞：via filiing38、波动：surge39、卡板：card40、卡板盒/卡板柜：card cages/card racks41、薄型多层板：thin type multilayer board42、埋/盲孔多层板：43、模块：module44、单芯片模块：single chip module (SCM)45、多芯片模块：multichip module (MCM)46、多芯片模块层压基板：laminate substrate version of multichip module (MCM-L)47、多芯片模块陶瓷基数板：ceramic substrate version o fmultichip module (MCM-C)48、多芯片模块薄膜基板：deposition thin film substrate version of multilayer module (MCM-D)49、嵌入凸块互连技术：buried bump interconnection technology (B2 it)50、自动测试技术：automatic test equipment (ATE)51、芯板导通孔堵塞：core board viafilling52、对准标记：alignment mark53、基准标记：fiducial mark54、拐角标记：corner mark55、剪切标记：crop mark56、铣切标记：routing mark57、对位标记：registration mark58、缩减标记：reduvtion mark59、层间重合度：layer to layer registration60、狗骨结构：dog hone61、热设计：thermal design62、热阻：thermal resistance。
连接器常用的专业术语1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。
4. 射频：频率范围在3千HZ∽3000GHZ之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10.高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。
11.标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的一部分。
12.密封12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。
12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。
12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。
注：密封件通常作为独立产品提供。
12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。
12.5气密封：满足IEC60068-2-17《基本环境试验规程第2部分：试验-试验Q：密封》中试验Qk规定要求的密封。
连接器的基本结构组成：连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

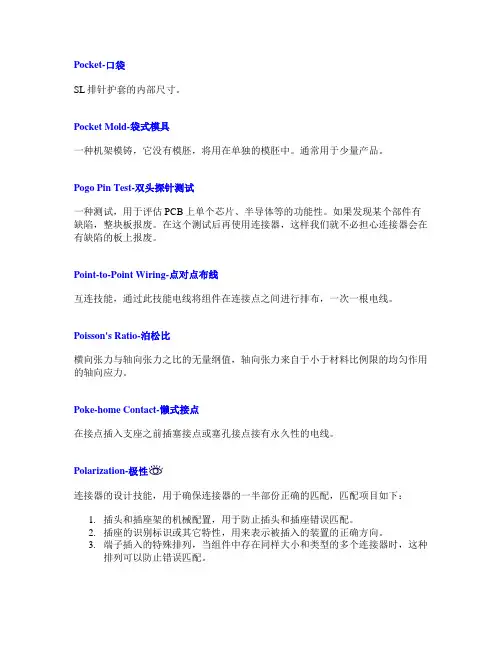

Pocket-口袋SL排针护套的内部尺寸。
Pocket Mold-袋式模具一种机架模铸，它没有模胚，将用在单独的模胚中。
通常用于少量产品。
Pogo Pin Test-双头探针测试一种测试，用于评估PCB上单个芯片、半导体等的功能性。
如果发现某个部件有缺陷，整块板报废。
在这个测试后再使用连接器，这样我们就不必担心连接器会在有缺陷的板上报废。
Point-to-Point Wiring-点对点布线互连技能，通过此技能电线将组件在连接点之间进行排布，一次一根电线。
Poisson's Ratio-泊松比横向张力与轴向张力之比的无量纲值，轴向张力来自于小于材料比例限的均匀作用的轴向应力。
Poke-home Contact-懒式接点在接点插入支座之前插塞接点或塞孔接点接有永久性的电线。
Polarization-极性连接器的设计技能，用于确保连接器的一半部份正确的匹配，匹配项目如下：1.插头和插座架的机械配置，用于防止插头和插座错误匹配。
2.插座的识别标识或其它特性，用来表示被插入的装置的正确方向。
3.端子插入的特殊排列，当组件中存在同样大小和类型的多个连接器时，这种排列可以防止错误匹配。
Polarize-极性参见极性。
Polarized Mating Geometry-极性匹配几何极性技能，即连接器的形状可确保外壳和排针的正确匹配。
Polarizing Peg-极性钉电源连接器中当排针插入PCB中时，确定排针方向并将排针保持在位置中的针脚。
Polarizing Pin-极性针脚位于两块式连接器上其中一块上的针脚，它可以在连接器组装中通过与连接器另一块的适当的孔相匹配，这样就能确保只有相关的两块连接器可以组装在一起。
参见极性。
Polarizing Slot-极性槽在PCB边缘的槽，用于确保正确的插入匹配连接器中以及在连接器中正确的定位。
参见极性。
Polar Solvent-极性溶剂可以溶解极性化合物的溶剂，如无机盐，但是不能溶解非极性化合物，如碳氢化合物和树脂。
电子行业电子英文翻译介绍随着国际间贸易的不断发展和深入，电子行业也变得越来越国际化。
在与国外公司合作或进行技术交流时，电子行业常常需要进行电子英文翻译，以便更好地沟通交流。
本文将介绍电子行业中常见的英文术语，以及如何进行准确和专业的电子英文翻译。
电子行业常用英文术语在进行电子英文翻译时，了解电子行业常用的英文术语是非常重要的。
以下是一些常见的电子行业英文术语：1.Integrated Circuit (IC)：集成电路2.Printed Circuit Board (PCB)：印刷电路板3.Resistor：电阻器4.Capacitor：电容器5.Transistor：晶体管6.Diode：二极管7.Microcontroller：微控制器8.Oscillator：振荡器9.Connector：连接器10.S witch：开关11.P ower Supply：电源12.A mplifier：放大器13.S ensor：传感器14.L ED (Light Emitting Diode)：发光二极管15.L CD (Liquid Crystal Display)：液晶显示屏以上仅是一些常见的电子行业英文术语，电子行业还有许多其他专业术语，根据需要进行适当的补充。
电子英文翻译的技巧在进行电子英文翻译时，以下是一些技巧和建议，以保证翻译的准确性和专业性：1. 理解上下文在进行电子英文翻译时，首先要理解原文所处的上下文。
根据上下文的不同，同一个术语可能有不同的翻译，因此需要根据具体情况进行判断和选择。
2. 使用专业术语电子行业有许多专业术语，尽可能使用原汁原味的英文术语，以保持翻译的专业性。
如果有必要，可以附上相应的中文解释，以便读者更好地理解。
3. 确保准确性电子行业术语的翻译必须保证准确无误。
在进行翻译时，可以参考相关的标准和行业规范，确保翻译的准确性。
4. 使用在线资源在进行电子英文翻译时，可以借助各种在线资源，如术语在线词典、行业技术论坛等。
第一章概论一、什么是连接器连接器的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，保证电流顺畅连续和可靠地流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
二、为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。
这样一来，无论对于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。
有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。
这个简单的例子说明了连接器的好处。
它使设计和生产过程更方便、更灵活，降低了生产和维护成本。
连接器的好处改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
三、连接器行业涉及的主要相关理论知识（一）电接触理论电接触理论的范围很广，接触的物理—化学过程包括：接触时的热、电、磁、半导体等各种效应，接触电阻的物理本质及其计算，触头接触点温度场、触点的温差热电势及其对金属迁移的影响，触头金属小桥理论与计算，触点间热量和质量转移的物理过程及其数学模型等。
连接器的组成部分及术语本文主要介绍连接器的基本组成及有关术语，它们是：座体（housing）、底座（hea der）、接触部份（contacts）－端子和插针、连接器用的金属、阳和阴、镀层、键和定位、电路标识、线规（线号）座体（housing）连接器座体具有如下作用：支撑接触部份（插针、簧片等），使之牢固正确就位；防尘、防污和防潮，保护接触部份和导体；使电路彼此绝缘上图画出的连接器是直插式（in-line）连接器。
直插式连接器的特点是导线从连接器的一半部份接入，从另一半接出。
连接器的这两部份分别称为插头（阳头）和插座（阴座）。
底座（header）安装在印制电路板上的连接器，其所用的座体称为底座（header），又称基座（base）或片座（wafer）。
Molex公司采用座体这个名称。
底座和座体的主要差别在于底座总是与电路引脚安装在一起，而座体只是空壳。
底座有两种形式：有罩的和无罩的。
护罩是指连接器的插针和插座，在交合部份周围用座体或护裙作成的保护罩。
底座还有摩擦锁紧型（frictio n lock style）的，它是部份有罩的底座，但是具有锁紧装置，它使底座与座体的结合更可靠。
座体使用的塑料座体使用的塑料是热塑性塑料，可以多次熔化和固化。
收集塑造加工过程的剩余塑料，经粉碎再次利用。
用高温环境的专用塑料，这种塑料具有优异的耐高温特性。
用于表面贴焊安装（SMT, surface mount method of termination）的连接器需要这种塑料。
还有一种表面插焊安装（SMC, surface mount compatible）的连接器。
两者的差别在于SMC把插针插入过孔后再焊接在PCB板上；而SMT利用焊脚贴焊在PCB板表面上。
由于需要焊接，塑料必须能耐高温。
也就是说，表面安装用的连接器座体，必须能够承受高温。
接触部份（Contacts）连接器中的接触部分把要相连接的两部份导体（或导线）结合在一起。
MOLEX 连接器术语表和专业概念A [Ampere]1.石棉绝缘，无编织线。
仅用于干燥环境。
极限电压和工作温度分别为300V、200°C。
2.参见安培。
AA [The Aluminum Association]1.美国铝业协会2.石棉绝缘线，采用石棉或玻璃编织。
仅用于干燥环境。
极限电压和工作温度分别为300 V、200°C。
AB [High Voltage Butyl Cable]高压丁基电缆。
ABC[Armored Bushing Cable]铠装护套电缆。
具有聚氯乙烯绝缘层的BX建筑用电线，极限电压为600 V。
Abnormal Glow-反常辉光通过升高正常辉光区以外的霓虹灯电流到达的工作区。
ABP [Butyl-polyethylene]聚丁乙烯高压电缆，极限工作温度为75° C。
Abrasion Resistance-耐磨性抵抗表面磨损的能力。
Abrasion Stripper-磨损剥离器一种由抛光轮组成的电动设备，抛光轮从导线开始打磨扁平电缆绝缘层。
ABS[Acrylonitrile-Butadiene-Styrene]丙烯腈/丁二烯/苯乙烯共聚物。
一种无定形热塑性塑料三元共聚物（或化学键合的三元聚合物），由于成本低，尺寸稳定，抗冲击性高，机械性能卓越，工作温度范围出色以及表面硬度高等优点，特别用于连接器行业。
Absorption-吸收1.一种物质吸收和保存的水量。
2.辐射通过吸收介质时的能量损耗。
AC [Alternating Current]参见交流电。
ACA合成扁丝，具有完整上光棉或玻璃编织的石棉毡电线，极限电压和工作温度分别为1000 V、90°C。
Accelerated Aging-加速老化在相对较短的一段时间内，将电压、温度以及其它参数增加至正常工作值以上直至产生可见劣化的一种试验。
Access Floor-活动地板一种由完全可移动地板组成的地板系统，由可调基座或纵梁支撑。
连接器常用的专业术语知识介绍
1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ 之间的无线电波。
4. 射频：频率范围在3 千HZ∽3000GHZ 之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ 之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2 级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10.高性能连接器（1 级）：按频率变化来规定反射系数极限值的一种连
接器，通常所规定的尺寸公差不比相应的2 级连接器严格，但是需要保证连接
器满足反射系数的要求时，制造厂有责任选择较严的公差。
11.标准试验连接器(0 级)：用来对1 级和2 级连接器进行反射系数测量
的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精
密连接器连接构成测试设备的一部分。
12.密封。
连接器常用的专业术语1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。
4. 射频：频率范围在3千HZ∽3000GH Z之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10.高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。
11.标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的一部分。
12.密封12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。
12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。
12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。
注：密封件通常作为独立产品提供。
12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。
合用标准文案第一章概论一、什么是连结器连结器的作用特别单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，保证电流顺畅连续和可靠地流通，使电路实现预定的功能。
连结器是电子设备中不能缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连结器。
连结器形式和结构是变化无常的，随着应用对象、频率、功率、应用环境等不相同，有各种不相同形式的连结器。
比方，球场上点灯用的连结器和硬盘驱动器的连结器，以及点燃火箭的连结器是大不相同的。
二、为什么要使用连结器设想一下若是没有连结器会是怎样？这时电路之间要用连续的导体永远性地连结在一起，比方电子装置要连结在电源上，必定把连结导线两端，与电子装置及电源经过某种方法（比方焊接）固定接牢。
这样一来，无论关于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆掉旧的，再焊上新的，为此要付很多的人工费。
有了连结器就可以免除好多麻烦，从商店买个新电池，断开连结器，拆掉旧电池，装上新电池，重新接通连结器就可以了。
这个简单的例子说了然连结器的好处。
它使设计和生产过程更方便、更灵便，降低了生产和保护成本。
连结器的好处连结器简化电子产品的装置过程。
也简化了批量生改进生产过程产过程若是某电子元部件无效，装有连结器时能够迅速更易于维修换无效元部件合用标准文案随着技术进步，装有连结器时能够更新元部件，用便于升级新的、更完满的元部件代替旧的使用连结器使工程师们在设计和集成新产品时，以提高设计的灵便性及用元部件组成系统时，有更大的灵便性。
三、连结器行业涉及的主要相关理论知识（一）电接触理论电接触理论的范围很广，接触的物理—化学过程包括：接触时的热、电、磁、半导体等各种效应，接触电阻的物理本质及其计算，触头接触点温度场、触点的温差热电势及其对金属迁移的影响，触头金属小桥理论与计算，触点间热量和质量转移的物理过程及其数学模型等。

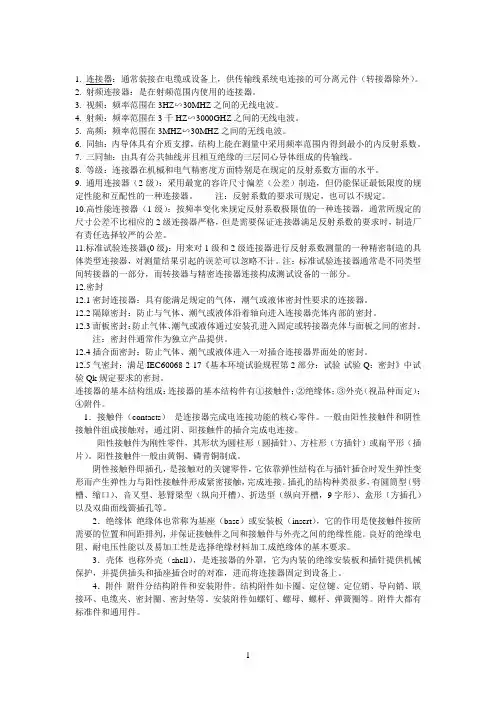

连接器常用的专业术语1. 连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
2. 射频连接器：是在射频范围内使用的连接器。
3. 视频：频率范围在3HZ∽30MHZ之间的无线电波。
4. 射频：频率范围在3千HZ∽3000GHZ之间的无线电波。
5. 高频：频率范围在3MHZ∽30MHZ之间的无线电波。
6. 同轴：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。
7. 三同轴：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。
8. 等级：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
9. 通用连接器（2级）：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限度的规定性能和互配性的一种连接器。
注：反射系数的要求可规定，也可以不规定。
10.高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。
11.标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型连接器，对测量结果引起的误差可以忽略不计。
注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的一部分。
12.密封12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。
12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。
12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。
注：密封件通常作为独立产品提供。
12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。
12.5气密封：满足IEC60068-2-17《基本环境试验规程第2部分：试验-试验Q：密封》中试验Qk规定要求的密封。
连接器的基本结构组成：连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。
1．接触件（contacts）是连接器完成电连接功能的核心零件。
一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。
阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。
阳性接触件一般由黄铜、磷青铜制成。
阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。
插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。
2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。
良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。
3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。
4．附件附件分结构附件和安装附件。
结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。
安装附件如螺钉、螺母、螺杆、弹簧圈等。
附件大都有标准件和通用件。
连接器专业术语冲压类punch, press冲punching machine 冲床hydraulic machine油压机jack升降机decoiler整平机manufacture management製造管理stamping, press冲压feeder送料机rack, shelf, stack料架taker取料机to reverse material 翻料to load material上料to unload material卸料to return material/stock to退料scraped |\’skr鎝id|报废scrape ..v.刮;削robot机械手production line流水线packaging tool打包机packaging打包成型类well type蓄料井insulated runner绝缘浇道方式hot runner热浇道runner plat浇道模块valve gate阀门浇口band heater环带状的电热器spindle阀针spear head鉋尖头slag well冷料井cold slag冷料渣air vent排气道welding line熔合痕eject pin顶出针knock pin顶出销return pin回位销反顶针sleeve套筒stripper plate脱料板insert core放置入子runner stripper plate浇道脱料板guide pin导销eject rod (bar)（成型机）顶业捧subzero深冷处理three plate三极式模具runner system浇道系统stress crack应力电裂orientation定向sprue gate射料浇口，直浇口nozzle射嘴sprue lock pin料头鉤销(拉料杆)slag well冷料井side gate侧浇口edge gate侧缘浇口tab gate搭接浇口film gate薄膜浇口flash gate闸门浇口slit gate缝隙浇口fan gate扇形浇口dish gate因盘形浇口diaphragm gate隔膜浇口ring gate环形浇口submarine gate潜入式浇口tunnel gate隧道式浇口pin gate针点浇口runner less无浇道sprue less 无射料管方式long nozzle延长喷嘴方式spur浇口;溶waste废料board看板sliding rack滑料架to impose lines压线to compress, compressing压缩character die字模to feed, feeding送料material change, stock change材料变更feature change 特性变更prepare for, make preparations for 准备rotating speed, revolution转速abnormal handling异常处理组装类Assembly line组装线Layout布置图Conveyer流水线运\输带Rivet machine拉钉机Rivet gun拉钉枪Screw driver起子Electric screw driver电动起子Hydraulic machine 液压机Pneumatic screw driver气动起子automation自动化to stake, staking, riveting铆合add lubricant oil加润滑油argon welding氬焊cylinder油缸robot机械手conveying belt输送带transmission rack输送架to draw holes抽孔bolt螺栓nut 螺母screw 螺丝identification tag标示单screwdriver plug起子插座automatic screwdriver电动启子to move, to carry, to handle搬运\be put in storage入库packing包装staker = riveting machine铆合机fit together组装在一起fasten锁紧(螺丝)fixture 夹具(治具)pallet/skid栈板barcode条码barcode scanner条码扫描器fuse together熔合fuse machine/heat stake热熔机processing, to process加工delivery, to deliver 交货to return delivery to. to send delivery back to return of goods退货easily damaged parts易损件standard parts标准件to lubricate润滑spring 弹簧spare tools location/buffer手工备品仓spare molds location模具备品仓tox machine自铆机品质类qualified products, up-to-grade products良品defective products, not up-to-grade products不良品defective product box不良品箱poor processing 制程不良poor incoming part来件不良exposed metal/bare metal金属裸露excessive defect过多的缺陷critical defect极严重缺陷major defect主要缺陷minor defect次要缺陷not up to standard不合规格cosmetic defect外观不良lack of painting烤漆不到位slipped screw head/slippery slipped thread滑丝missing part漏件wrong part错件oxidation氧化defective threading抽芽不良poor staking铆合不良deficient purchase来料不良deficient manufacturing procedure制程不良cosmetic inspection外观检查inner parts inspection内部检查blister 气泡angular offset 角度偏差dent 压痕scratch 刮伤deformation 变形filings 铁削defective label 不良标签abrasion 磨损Breaking. (be)broken,(be)cracked 断裂short射料不足nick缺口speck瑕疪shine亮班splay 银纹gas mark焦痕delaminating起鳞speckle斑点mildewed =moldy = mouldy发霉deformation变形burr(金属)flash(塑件)毛边poor staking铆合不良excessive gap间隙过大grease/oil stains油污inclusion杂质shrinking/shrinkage缩水mixed color杂色fold of packaging belt打包带折皱painting make-up补漆discoloration羿色water spots水渍impurity 杂质Mismatch 错位failure, trouble 故障deformation 变形rust 生銹peel 脱漆Shrink 缩水Contamination 臟污water spots 水渍Gap 间隙label error 标签错误Missing label 漏贴rejection criteria 拒收标准Suspected rejects 可疑庇abrasion 损伤、磨损Texture surface 印花纹表面Streak 条纹stains 污点Blotch 斑点discoloration 脱色Inclusion 杂质slug mark 压痕dirt grime 灰尘blush 毛边薄膜sink 下凹Hickey 漏漆labels and logos 贴纸与商标Configuration labels 组合贴纸corrugated container 瓦摆纸箱Delaminating 脱层splattering 散点Gouge 銼孔puckering 折痕通用类president董事长operator作业员position职务general manager总经理special assistant 特助deputy manager |\’depjuti| =vice manager副理deputy supervisor =vice supervisor副课长group leader组长line leader线长supervisor 课长responsible department负责单位Human Resources Department人力资源部Head count 人头数production department生產部门planning department企划部QC Section品管课stamping factory冲压厂painting factory烤漆厂molding factory成型厂administration/general affairs dept./总务部production unit生產单位meeting minutes会议记录distribution department分发单位subject主题conclusion结论decision items决议事项pre-fixed finishing date预定完成日Color management 顏色管理Visual management 目视管理production capacity生產力first count初盘first check初盘復櫂second count 復盘second check復盘復核quantity of physical inventory second count 復盘点数量physical inventory盘点数量physical count quantity帐面数量difference quantity差异量spare parts physical inventory list备品盘点清单cause analysis原因分析waste materials废料description品名specification 规格model机种work order工令revision版次remark备注registration登记registration card登记卡to control管制application form for purchase请购单consume, consumption消耗to notify通知to fill in填写to collect, to gather收集statistics统计cosmetic inspection standard 外观检验规范computer case 电脑外壳(组件)personal computer enclosure 电脑机箱產品front plate前板rear plate后板chassis |\’∫鎠i| 基座bezel panel面板Hood 上盖base pan 基座bezel 面板riser card 扩充卡flat cable 排线TOP driver cage 上磁架bottom driver cage 下磁架resin film 树脂膜raw materials原料materials物料steel plate钢板roll/coil material捲料spare parts =buffer备品plastic parts塑胶件sheet metal parts/stamping parts 冲件material check list物料检查表finished product成品semi-finished product半成品good product/accepted goods/ accepted parts/good parts良品defective product/non-good parts不良品disposed goods处理品warehouse/hub仓库packing material包材basket蝴蝶竺plastic basket胶筐flow chart流程表单production tempo生產进度现状lots of production生產批量manufacture procedure制程to revise, modify修订to switch over to, switch—to, switching over切换engineering bottleneck, project difficulty工程瓶颈glove(s)手套glove(s) with exposed fingers割手套Band-Aid创可贴Industrial alcohol工业酒精broom扫把mop拖把vacuum cleaner吸尘器rag 抹布garbage container灰箕garbage can垃圾箱garbage bag垃圾袋liaison联络单rags抹布lamp holder灯架to mop the floor拖地to clean a table擦桌子air pipe 气管delivery deadline交货期die worker模工production, to produce生產equipment设备resistance电阻beacon警示灯coolant冷却液crusher破碎机club car高尔夫球车plate电镀power button电源按键reset button重置键forklift叉车Workshop traveler 天车trailer =long vehicle拖板车Hydraulic trolley手压车hydraulic hand jack油压板车casing = containerization装箱velocity速度patent专利coordinate座标supply and demand供求career card履歷卡barricade隔板carton box纸箱to pull and stretch拉深work cell/work shop工作间sub-line支线bottleneck 瓶颈模具工程类plain die简易模pierce die冲孔模forming die成型模progressive die连续模stage die工程模compound die復合模shearing die剪边模riveting die铆合模feature die公母模male die公模female die母模cavity型控母模core模心公模die change 换模to fix a die装模to repair a die修模punch set上模座punch pad上垫板punch holder上夹板stripper pad脱料背板up stripper上脱料板upper plate上模板lower plate下模板die pad下垫板die holder下夹板die set下模座bottom block下垫脚bottom plate下托板(底板)upper supporting blank上承板upper padding plate blank上垫板top plate上托板（顶板）top block上垫脚stripping plate内外打(脱料板) outer stripper外脱料板inner stripper内脱料板lower stripper下脱料板punch冲头insert入块(嵌入件)deburring punch压毛边冲子groove punch压线冲子stamped punch字模冲子round punch圆冲子special shape punch异形冲子bending block折刀roller滚轴baffle plate挡块located block定位块supporting block for location定位支承块air cushion plate气垫板air-cushion eject-rod气垫顶桿trimming punch切边冲子stiffening rib punch = stinger 加强筋衝子ribbon punch压筋冲子reel-stretch punch卷圆压平冲子guide plate定位板sliding block滑块sliding dowel block滑块固定块die locker锁模器pressure plate =plate pinch压板thickness gauge厚薄规cutting die, blanking die冲裁模die block模块folded block折弯块sliding block滑块location pin定位销lifting pin顶料销die plate, front board模板padding block垫块stepping bar垫条panel board镶块to load a die装上模具to unload a die 御模具active plate活动板lower sliding plate下滑块板upper holder block上压块upper mid plate上中间板spring box弹簧箱spring-box eject-rod弹簧箱顶桿spring-box eject-plate弹簧箱顶板bushing block衬套cover plate盖板guide pad导料块pilot导正筒trim剪外边pierce剪内边pocket for the punch head挂鉤槽slug hole废料孔radius半径shim/wedge/heel/pad/spacer/gasket楔子torch-flame cut火焰切割set screw止付螺丝form block折刀round pierce punch =die button圆冲子shape punch =die insert异形子stock located block定位块metal plate鈑金miller铣床grinder磨床tolerance公差score =groove压线sliding block滑块lathe车active plate活动板baffle plate挡块cover plate盖板groove punch压线冲子air-cushion eject-rod气垫顶桿spring-box eject-plate弹簧箱顶板capability能力parameter参数factor系数driller鉆床set up die架模height of die setting up架模高度analog-mode device类模器inner guiding post内导柱inner hexagon screw内六角螺钉dowel pin固定销coil spring弹簧lifter pin顶料销eq-height sleeves =spool等高套筒pin销lifter guide pin浮升导料销guide pin导正销wire spring圆线弹簧outer guiding post外导柱stop screw止付螺丝located pin定位销outer bush外导套press specification冲床规格die height闭模高度flow mark流痕welding mark溶合痕post screw insert螺纹套筒埋值self tapping screw自攻螺丝stripper plate脱料板piston活塞handle mold手持式模具flash mold溢流式模具positive mold挤压式模具split mold分割式模具die lifter举模器top stop上死点bottom stop下死点one stroke一行程to continue, cont.连动to grip(material)吸料location lump, locating piece, location block定位块reset復位to file burr 銼毛刺embedded lump |in\’bed| |l賛p|镶块stamping-missing漏冲to tight a bolt拧紧螺栓to loosen a bolt拧鬆螺栓punched hole冲孔to cut edge =side cut =side scrap 切边to bending折弯to pull, to stretch拉伸engraving, to engrave刻印stamping 油印to stake铆合designing, to design设计design modification 设计脩改成gauge(or jig)治具pedal踩踏板stopper阻挡器flow board流水板torque扭矩spline =the multiple keys花键quenching淬火tempering回火annealing退火carbonization碳化alloy合金tungsten high speed steel钨高速的moly high speed steel鉬高速的forming成型(抽凸,冲凸)draw hole抽孔bending折弯emboss凸点dome凸圆semi-shearing半剪stamp mark冲记号deburr or coin压毛边punch riveting冲压铆合side stretch侧冲压平reel stretch卷圆压平groove压线stamp letter冲字(料号)tick-mark nearside正面压印tick-mark farside反面压印extension DWG展开图procedure DWG工程图die structure DWG模具结构图。
