太阳能光伏电站建设工程施工方案1. 前言本文档旨在提供太阳能光伏电站建设工程的施工方案，以确保工程的高效、安全和顺利进行。
2. 施工准备在开始施工之前，需进行以下准备工作：- 完善项目计划和时间表；- 确定所需的施工材料和设备，并采购；- 招募合格的施工团队，并进行培训；- 确保施工现场的安全措施和环境保护措施已就位。
3. 施工步骤3.1 场地准备对施工场地进行清理和平整，确保场地符合施工要求。
如果需要，在场地周围设置围墙或隔离区域，确保安全进行施工。
3.2 基础设施建设在场地上进行太阳能光伏电站的基础设施建设，包括但不限于以下工作：- 地基开挖和填土；- 建造支撑结构和支架；- 安装电源和电缆系统。
3.3 太阳能电池组件安装安装太阳能电池组件，确保按照正确的方法和顺序进行安装。
同时，确保每个组件的连接和固定牢固可靠。
3.4 电网连接将太阳能光伏电站与电网连接，确保两者的正常运行和互联。
在连接过程中，必须遵循相关的安全规范和技术要求。
3.5 系统测试和调试完成施工后，对太阳能光伏电站进行系统测试和调试。
确保各个组件和系统的正常运行，并解决可能存在的问题和故障。
4. 安全措施在施工过程中，必须遵守相关的安全标准和规定。
以下是一些常见的安全措施建议：- 工人必须佩戴防护服和安全帽，并接受相关培训；- 施工现场必须设置合适的警示标志和安全警示线；- 使用合格的施工设备和工具，确保其安全运行；- 定期检查和维护施工设备，确保其可靠性和安全性。
5. 环境保护措施在施工过程中，必须重视环境保护，遵守相关的环保法规和要求。
以下是一些常见的环境保护措施建议：- 控制施工噪音和尘埃的扩散；- 合理管理和处理施工废弃物和废水；- 保护施工现场周围的植被和生态环境；- 使用环保材料和技术，减少对环境的影响。
6. 结束语本文档提供了太阳能光伏电站建设工程的施工方案，以确保工程的高效、安全和顺利进行。
在实际施工中，应根据具体情况进行调整和完善，同时遵守法律法规和技术要求。
第一节、光伏发电施工方案与技术措施（一）施工工艺1、放样、号料（1）熟悉施工图，如发现有疑问之处，应与有关技术部门联系解决。
副檩条我们将根据现场实际情况进行测量切割。
（2）准备好做样板、样杆的材料，一般可采用薄铁皮和小扁钢。
（3）放样需要钢尺必须经过校验复核，合格后方可使用。
（4）号料前必须了解原材料的材质及规格，检查原材料的质量。
不同规格、不同材质的零件应分别号料。
并依据先大后小的原则依次号料。
2、切割下料划线以后的铝型材，必须按其所需的形状和尺寸进行下料切割。
本工程所用材料均为小规格型材，将全部采用机械切割。
切割时应注意以下要点：（1）单件锯切的构件，先划出号料线，然后对线锯切。
成批加工的构件，可预先安装定位挡板进行加工。
（2）锯切时，应注意切割断面垂直度的控制。
保证断面的光滑以及平整。
3、安装方阵支架的布局应与设计一致，其倾角应符合设计要求。
支架底座的水平度偏差应符合设计要求，支架的檩条应按设计进行安装，整齐统一。
安装组件前，支架上所有连接螺栓应加防松垫片并拧紧，法兰螺母除外。
4、太阳能电池组件安装技术方法（1）安装前准备工作安装组件前，应根据组件参数对太阳电池组件进行抽测检查，其参数值应符合产品出厂指标。
一般测试项目有：开路电压与短路电流。
由于厂家出厂的太阳能电池组件都为同一规格，同一方阵的组件无须挑选，可以直接进行串联。
组件安装完成后，将对每一组方阵的电压进行测量。
（2）组件安装组件在机架上的安装位置和排列方式应符合设计规定要求。
组件固定面与机架表面不相吻合时，应用垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合。
组件与机架的连接螺丝应全部拧紧，按设计要求做好防松措施。
组件在机架上的安装应整齐、统一，由于厂房结构要求的特殊性（组件间隙要密封），组件之间没有通风间隙。
组件安装时需要根据设计图纸连接好线路,每个串联回路应该铺设好到汇流箱体的线路.组件安装完成后，将对每一组方阵的电压进行测量。
太阳能发电工程光伏板安装施工方案
该文档旨在提供太阳能发电工程光伏板的安装施工方案。
以下是该方案的关键步骤和注意事项：
1. 位置选择：
- 选择光照充足的位置来安装光伏板，避免阴影遮挡。
- 考虑建筑物屋顶、田野或开放场地等具有良好光照条件的区域。
2. 结构评估：
- 对选择的安装位置进行结构评估，确保能够承受光伏板的重量和外部环境的影响。
- 建议寻求专业工程师的帮助进行结构评估。
3. 安装方法：
- 光伏板一般通过固定在支架或支撑结构上进行安装。
根据不同的情况，可以选择屋顶安装、地面安装或追踪安装等方法。
- 安装过程中应确保光伏板的倾角和朝向能够最大程度利用光能。
4. 连接与布线：
- 在安装光伏板之前，确保连接系统和布线的设计满足电气安
全标准。
- 使用适当的电缆和接头来连接光伏板与逆变器或电网。
5. 安全措施：
- 安装过程中必须遵守所有相关的安全法规和标准。
- 安装人员应使用个人防护装备，如安全帽、护目镜等。
6. 维护与监测：
- 光伏板安装完成后，定期进行维护和清洁工作，确保其高效
工作。
- 安装适当的监测设备，以便实时监控光伏板的发电量和性能。
请注意，该文档提供的是一个基本的光伏板安装施工方案。
在
具体实施过程中，建议与专业的太阳能发电工程师进行进一步的讨
论和确认，以确保符合您的特定需求和当地法规要求。
以上是光伏板安装施工方案的概述，希望对您有所帮助！。
太阳能光伏发电施工方案太阳能光伏发电是一种利用太阳能光伏效应直接将太阳能转化为电能的技术。
随着清洁能源的重要性日益凸显，太阳能光伏发电作为一种可再生能源，受到了越来越多的关注和应用。
在实际施工中，我们需要制定合理的施工方案，以确保太阳能光伏发电系统的安全、高效运行。
本文将就太阳能光伏发电施工方案进行详细介绍。
首先，施工前需要做好充分的准备工作。
包括对施工场地进行勘察，了解场地的地形、气候、土壤等情况，为后续施工提供依据。
同时，需要对光伏电池板、逆变器、支架等设备进行质量检查，确保设备完好无损。
另外，还需要制定详细的施工计划，包括人员配置、材料采购、施工流程等，以确保施工过程有条不紊。
其次，针对光伏电池板的安装，需要注意以下几点。
首先，选择合适的安装位置，确保光伏电池板能够充分接受阳光照射，提高发电效率。
其次，安装时需要注意固定方式，确保光伏电池板能够牢固地固定在支架上，抵御风雨侵袭。
最后，还需要做好光伏电池板的接线工作，确保电路连接正确，避免因接线错误导致的电能损失或安全隐患。
在逆变器的安装过程中，需要注意逆变器的选址和固定，避免因逆变器位置选择不当导致的线损增加或散热不良。
同时，还需要做好逆变器的接线工作，确保逆变器与光伏电池板、电网的连接正确可靠，保证电能的正常输出。
最后，支架的安装也是施工过程中需要重点关注的环节。
在支架的选择上，需要考虑到场地的地形、土壤情况，选择合适的支架类型。
在安装过程中，需要确保支架的牢固稳定，避免因支架安装不当导致的设备损坏或安全隐患。
综上所述，太阳能光伏发电施工方案的制定和实施需要综合考虑施工前的准备工作、光伏电池板、逆变器、支架的安装等环节，确保施工过程安全、高效。
只有在施工过程中严格按照施工方案进行操作，才能保证太阳能光伏发电系统的正常运行，为清洁能源的发展贡献力量。

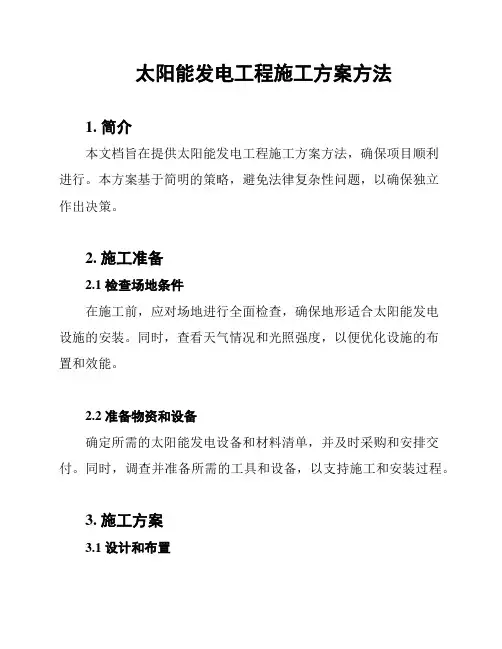

太阳能发电工程施工方案方法1. 简介本文档旨在提供太阳能发电工程施工方案方法，确保项目顺利进行。
本方案基于简明的策略，避免法律复杂性问题，以确保独立作出决策。
2. 施工准备2.1 检查场地条件在施工前，应对场地进行全面检查，确保地形适合太阳能发电设施的安装。
同时，查看天气情况和光照强度，以便优化设施的布置和效能。
2.2 准备物资和设备确定所需的太阳能发电设备和材料清单，并及时采购和安排交付。
同时，调查并准备所需的工具和设备，以支持施工和安装过程。
3. 施工方案3.1 设计和布置根据场地条件和需求，制定合适的设备布置方案。
确保设备布置合理，最大程度地利用太阳能资源。
同时，进行电力系统设计，确保线路的安全性和高效性。
3.2 安装和连接按照设备制造商提供的指导和相关标准，进行设备的安装与连接。
确保设备安装牢固，连接顺畅，以确保电力系统的稳定运行。
3.3 安全措施在整个施工过程中，要始终注意安全。
提供必要的个人防护装备，并培训工作人员以提高安全意识。
确保施工现场符合相关法规和标准，以减少潜在的风险和事故。
3.4 测试和调试完成安装后，进行设备的测试和调试。
确保设备正常运行，发电效果达到预期。
同时，对系统进行性能测试，以验证其可靠性和稳定性。
4. 运维和维护4.1 运行监控建立太阳能发电系统的运行监控机制，及时发现和解决运行中的问题。
使用合适的监控工具和技术，实时监测发电量和设备运行状态。
4.2 定期维护制定定期维护计划，包括设备清洁、线路检查和故障排除等。
确保设备正常运行，提高系统的使用寿命和效率。
5. 环境保护在施工过程中，要注意环境保护。
严格遵守相关环境法规，妥善处理废弃物和污水。
同时，采用可再生能源，降低对环境的影响。
6. 总结通过本文档提供的太阳能发电工程施工方案方法，可以有效地指导工程顺利进行。
同时，遵守相关法规和标准，确保工程的安全性和可靠性。
在运营期间，做好运维和维护工作，切实保护环境，实现可持续发展。

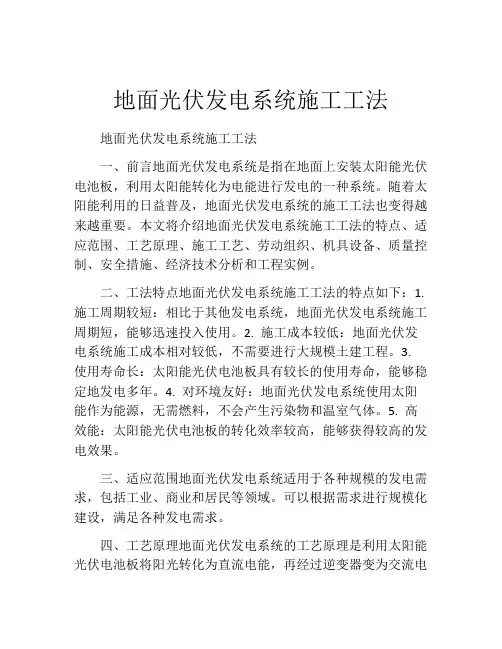

地面光伏发电系统施工工法地面光伏发电系统施工工法一、前言地面光伏发电系统是指在地面上安装太阳能光伏电池板，利用太阳能转化为电能进行发电的一种系统。
随着太阳能利用的日益普及，地面光伏发电系统的施工工法也变得越来越重要。
本文将介绍地面光伏发电系统施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点地面光伏发电系统施工工法的特点如下：1. 施工周期较短：相比于其他发电系统，地面光伏发电系统施工周期短，能够迅速投入使用。
2. 施工成本较低：地面光伏发电系统施工成本相对较低，不需要进行大规模土建工程。
3. 使用寿命长：太阳能光伏电池板具有较长的使用寿命，能够稳定地发电多年。
4. 对环境友好：地面光伏发电系统使用太阳能作为能源，无需燃料，不会产生污染物和温室气体。
5. 高效能：太阳能光伏电池板的转化效率较高，能够获得较高的发电效果。
三、适应范围地面光伏发电系统适用于各种规模的发电需求，包括工业、商业和居民等领域。
可以根据需求进行规模化建设，满足各种发电需求。
四、工艺原理地面光伏发电系统的工艺原理是利用太阳能光伏电池板将阳光转化为直流电能，再经过逆变器变为交流电能，最终供电给电网或建筑物使用。
通过施工工法与实际工程之间的联系，采取技术措施来实现工艺原理。
这些技术措施包括：1. 确定合适的太阳能光伏电池板布置方案，以最大程度地利用太阳能资源。
2. 确保光伏电池板的安全固定在地面上，以抵御大风和其他自然灾害的影响。
3. 安装逆变器和配电箱，使直流电能转化为交流电能，并将电能输送到需要供电的地方。
4. 安装适当的电缆和接线盒，确保电能的传输和连接可靠。
5. 进行必要的维护和检修，保持光伏发电系统的正常运行。
五、施工工艺地面光伏发电系统的施工工艺包括以下几个阶段：1. 建设环境准备：根据设计要求，清理施工区域并进行必要的地基处理。
2. 安装光伏电池板支架：在施工区域上安装支架，支撑太阳能光伏电池板。

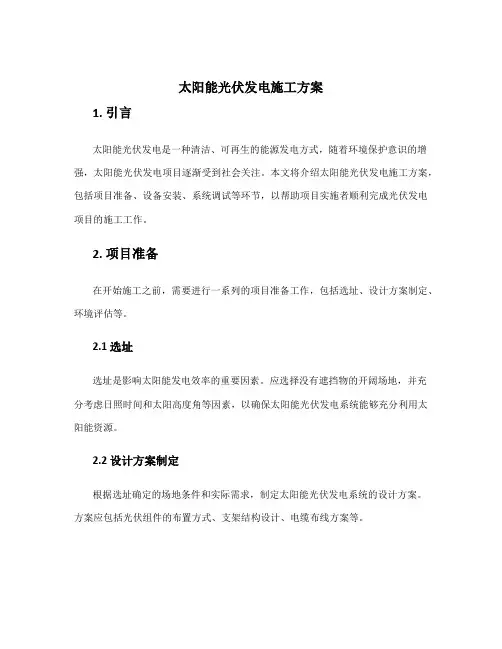

太阳能光伏发电施工方案1. 引言太阳能光伏发电是一种清洁、可再生的能源发电方式，随着环境保护意识的增强，太阳能光伏发电项目逐渐受到社会关注。
本文将介绍太阳能光伏发电施工方案，包括项目准备、设备安装、系统调试等环节，以帮助项目实施者顺利完成光伏发电项目的施工工作。
2. 项目准备在开始施工之前，需要进行一系列的项目准备工作，包括选址、设计方案制定、环境评估等。
2.1 选址选址是影响太阳能发电效率的重要因素。
应选择没有遮挡物的开阔场地，并充分考虑日照时间和太阳高度角等因素，以确保太阳能光伏发电系统能够充分利用太阳能资源。
2.2 设计方案制定根据选址确定的场地条件和实际需求，制定太阳能光伏发电系统的设计方案。
方案应包括光伏组件的布置方式、支架结构设计、电缆布线方案等。
2.3 环境评估在施工前，需要进行环境评估，确保项目施工对周边环境无不良影响，符合环保要求。
3. 设备安装设备安装是太阳能光伏发电项目的重要一环，主要包括光伏组件安装、支架安装和电缆布线。
3.1 光伏组件安装光伏组件安装是将太阳能光伏板固定在支架上的过程。
在安装过程中，要确保组件的朝向和倾斜角度符合设计要求，以最大程度地利用太阳辐射能。
3.2 支架安装支架是太阳能光伏组件固定的重要支撑结构。
在安装支架时，要按照设计要求选择适当的支架类型，并确保支架与地基之间的牢固连接。
3.3 电缆布线电缆布线是将光伏组件与逆变器等系统设备进行连接的过程。
在布线时，要注意电缆的敷设路径和长度，减少能量损耗，并确保电缆的安全可靠。
4. 系统调试设备安装完成后，需要进行系统调试，确保光伏发电系统的正常运行。
4.1 逆变器调试逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
在调试过程中，要检查逆变器连接是否正确，并通过测试检查系统的输出电流和电压是否符合设计要求。
4.2 电网连接在将电力输出到电网之前，需要将光伏发电系统与电网进行连接。
连接过程中，要遵循地方电力公司的规定和标准，确保连接安全可靠。

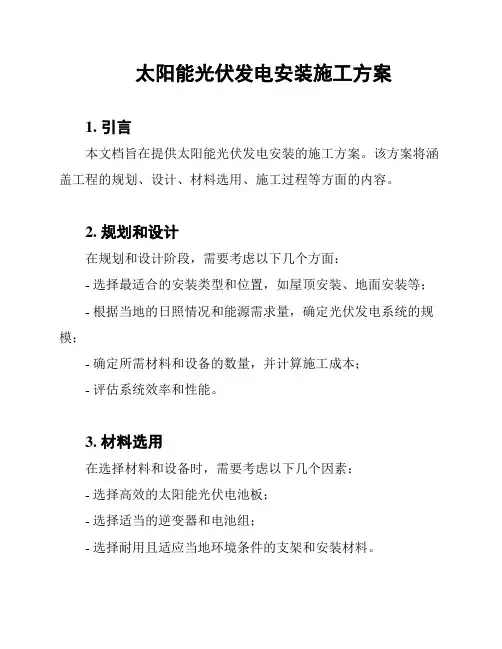

太阳能光伏发电安装施工方案
1. 引言
本文档旨在提供太阳能光伏发电安装的施工方案。
该方案将涵盖工程的规划、设计、材料选用、施工过程等方面的内容。
2. 规划和设计
在规划和设计阶段，需要考虑以下几个方面：
- 选择最适合的安装类型和位置，如屋顶安装、地面安装等；
- 根据当地的日照情况和能源需求量，确定光伏发电系统的规模；
- 确定所需材料和设备的数量，并计算施工成本；
- 评估系统效率和性能。
3. 材料选用
在选择材料和设备时，需要考虑以下几个因素：
- 选择高效的太阳能光伏电池板；
- 选择适当的逆变器和电池组；
- 选择耐用且适应当地环境条件的支架和安装材料。
4. 施工过程
光伏发电系统的施工过程包括以下几个阶段：
- 安装支架和固定系统；
- 安装电池板和逆变器，并进行连接；
- 进行电气连接和接地；
- 进行系统的测试和调试；
- 编制施工记录和维护手册。
5. 安全和维护
在系统安装完成后，需要确保以下几点：
- 确保施工符合当地的相关安全规范和标准；
- 定期检查系统的性能和运行状态；
- 进行必要的维护和保养，包括清洁电池板和检修电气设备；
- 处理系统故障和维修问题。
6. 总结
本文档介绍了太阳能光伏发电安装的施工方案。
通过合理的规划、选材和施工过程，能够确保系统的性能和可靠性，为可持续能源的利用做出贡献。
以上为太阳能光伏发电安装施工方案的简要内容介绍，更详细的内容可根据实际情况进行补充和改进。

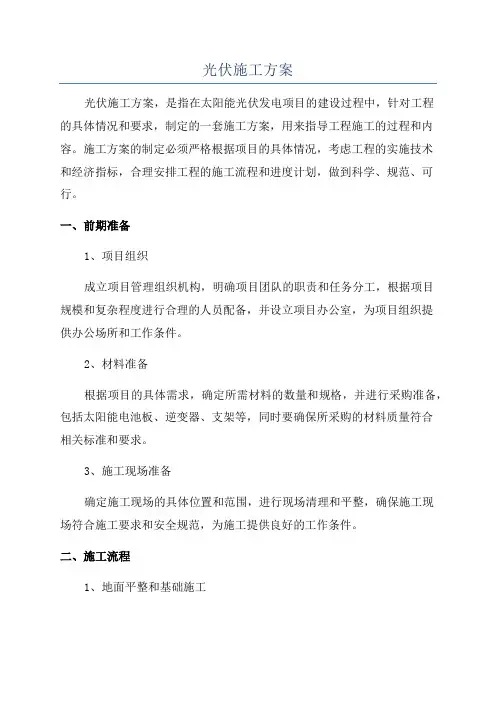

光伏施工方案光伏施工方案，是指在太阳能光伏发电项目的建设过程中，针对工程的具体情况和要求，制定的一套施工方案，用来指导工程施工的过程和内容。
施工方案的制定必须严格根据项目的具体情况，考虑工程的实施技术和经济指标，合理安排工程的施工流程和进度计划，做到科学、规范、可行。
一、前期准备1、项目组织成立项目管理组织机构，明确项目团队的职责和任务分工，根据项目规模和复杂程度进行合理的人员配备，并设立项目办公室，为项目组织提供办公场所和工作条件。
2、材料准备根据项目的具体需求，确定所需材料的数量和规格，并进行采购准备，包括太阳能电池板、逆变器、支架等，同时要确保所采购的材料质量符合相关标准和要求。
3、施工现场准备确定施工现场的具体位置和范围，进行现场清理和平整，确保施工现场符合施工要求和安全规范，为施工提供良好的工作条件。
二、施工流程1、地面平整和基础施工根据项目的具体情况，进行地面的平整和基础的施工，包括挖掘基础坑、浇筑混凝土基础等，确保基础稳固和可靠。
2、组串模块安装在地面平整和基础施工完成后，进行组串模块的安装，包括搬运组串模块、调整角度和方位、连接电缆等，确保组串模块安装正确，并与基础连接紧固。
3、逆变器安装根据项目要求，安装逆变器，并进行电缆连接和绝缘处理，确保逆变器安装正确并能正常工作。
4、电缆敷设和连接在组串模块和逆变器安装完成后，进行电缆敷设和连接，确保电缆的安全、可靠和整齐，并进行必要的绝缘和防护措施。
5、并网调试和运行监测在施工完成后，进行并网调试和运行监测，确保光伏发电系统能正常并网发电，并进行必要的调整和优化，以实现项目的预定发电效果和要求。
三、安全措施1、人员安全在施工过程中，必须严格遵守安全操作规程，佩戴必要的安全防护用品，对危险设备和场所进行警示和保护，确保施工人员的人身安全。
2、设备安全对施工过程中使用的设备和工具进行必要的检查和维护，确保设备的正常工作和安全使用，防止事故的发生。
太阳能光伏发电方阵施工工法 内容摘要：为配合太阳光伏发电的大力推广，特根据国华东台风光互补电站20MWp光伏发电项目施工实践，总结出施工、安装使用工法 关键字: 太阳能光伏组件安装 桩基础施工 工法 前 言 太阳光光伏发电是太阳光伏电池组件安装在特定的支架上组成光伏电池方阵，利用光伏并网发电技术提供电能的一种方式。 我国太阳能资源极其丰富，年日照时间在2500h的地区占国土面积的2/3以上，陆地表面每年接受的太阳辐射能约为50x1018kJ，全国各地太阳年辐射总量达335～837kJ／cm2·a，平均值为586kJ／cm2·a。利用太阳能发电是一种清洁、环保能源，它简单可行，安全可靠，具有可持续永久性、无需消耗燃料及机械转动部件，因此受到世界各国的欢迎，太阳能电力系统以其供电稳定可靠、安装方便，已得到越来越广泛的应用，逐步成为常规电力的一种补充和替代。在国际光伏市场蓬勃发展的拉动和国家政策的引导激励下，近年来我国光伏产业发展迅猛，光伏技术得到了大幅度提高，逐渐克服了发电成本高的障碍，在建筑工程中得到了推广和应用，并作为太阳能—建筑一体化的重要内容，在节能工程中取得了显著效益。
1．特点 1.1 发电原材料采用太阳能是一种清洁、环保能源，而且取之不尽用之不竭，是丰富永久性天然能源。 1.2 太阳光电转化安全可靠，并直接通过并网逆变器，把电能送上电网，由于不需要蓄电池，无需机械部件与传动系统，可节省设备投入费用。 1.3 太阳光电不用单独建设厂房、车间。 1.4 系统采用太阳能电池组件，使用寿命长，≥25年，衰减小，具备良好的耐候性，防风、防雹。能有效抵御湿气和盐雾腐蚀，无毒无害。 1.5 太阳光能转换为电能，转换效率高，不产生垃圾及废弃物，有利于环境保护，减少常年维修与处理费用。 1.6 太阳光电安装简单方便，无噪音，无污染，建设周期短，自动调控，无需人员值守，也无需线路架设，减少常年运行费用。 1.7享受财政补贴及相应优惠政策。自2009年财政部按装机容量每瓦20元给予补贴，各市亦有政策支持。
2.适用范围 适用于大型光伏发电场太阳能发电装置基础施工及设备安装。 3.工艺原理 把能将太阳光转换为电能的未用电池组件，安装在固定支架上，通过逆变器等未用设施把转换成的电能传输至用电器终端或并网传入供电线路。其原理如图1所示：
图1 太阳能光伏方阵发电工艺原理 4.施工步骤与主要的技术措施 4.1 施工工序总体安排 根据本工程特点及建设目标，选择先进合理的施工方法，充分利用空间、时间和资源条件，在施工安排上主要遵循如下原则： 1) 本工程总体按照先地下后地上的施工程序，组织交叉流水作业，分批交验。确保在承诺的工期内，保质、保量完成本阶段范围内的全部工作。 2) 本工程标段所涉及的逆变室、配电室、门卫室等土建部分采用砖混结构，基础为独立基础，施工结构比较简单，在施工安排上，拟定分两个作业面同时施工。在施工安排上，拟定分两个作业面同时施工。 3) 光伏发电站工程施工流程见图4.1-1： 图4.1-1 施工流程图 4.2 主要的技术措施 4.2.1光伏组件支架桩基础施工方法 （1） 施工流程 场地平整→桩位放线→桩机就位→桩机调整→吊桩定位→垂直检查→试桩→静压桩→施工完毕 （2） 施工机械的选择 按照本工程的特点，选择5台挖掘机改装液压打拔桩机进行施工。 如图4.2-1 精密水准仪2部、全站仪2部
现场勘查、工程规划、定位放线、场地平整 光伏电池板基础 支架、光伏电池安装 电缆连接敷设
验 收 试运行 并网调试运行 图4.2-1 挖掘机改装液压打拔桩机 该机械的特点是 1) 采用主动式智能翻转机构，使拾桩更加快捷、高效，钢板桩定位更加准确，操作更加简易，工作效率可以提高30％。 2) 采用独立的回转机构，可以使预制管桩精确定位，360°的全回转更提高了设备的施工效率。 3) 正基打拔桩机可与任何厂家的挖掘机匹配。不需要对挖掘机进行改造，直接采用破碎锤油路，不损害挖掘机自身的油路。装拆打拔桩机只需要半个小时。 4) 可以被应用为微小型的振动夯，平板夯。 5) 正基打拔桩机还具有施工速度快，噪音低，不损伤桩头和桩尾等特性。 （3） 桩基础施工路线 为确保桩机行走方便，保证桩位准确控制在规范的偏差范围内，根据场地的实际情况，编制可行的桩机行走路线，以提高桩基础施工效率。 本工程桩基横向间距为5.5m,纵向间距为3.5m，采用5台挖掘机改装液压打拔桩机，5台机械平行施工。根据测算，每台机械在一个工作面的360°范围内可以打6根桩，在本区域施工完成后转移到下一区域。桩基础施工机械布置及施工路线如图4.2-2 图4.2-2 桩基础施工路线图 （4） 施工工艺 压桩机的安装，应当按相关程序及说明书进行。桩机就位时应对准桩位，启动平台支腿油缸，校正平台处于水平 施工前，样桩的控制应按设计原图，并以轴线为基准对样桩逐根复核，作好测量记录，复核无误后方可试桩、施工。 启动机器起吊预制桩形基础，使桩尖对准桩位中心，缓慢下插入土中，回复门架在桩顶上扣好桩帽，可卸去索具，桩帽与桩周围应有5~10mm的间隙，桩帽与桩顶之间要有相应的硬木衬垫，厚度10cm左右。 稳桩和当桩尖插入桩位，扣好桩帽后，微微启动油缸，当桩入土50cm时，再次校正桩的垂直度和平台的水平度，保证桩的纵横双向垂直偏差不得超过0.5%。然后启动油缸，把桩缓慢下压，控制速度，一般不宜超过2m/min。施工应连续进行，同一根桩的中间停歇时间不宜超过30min。 桩的轴线误差应控制在10mm以内，待桩压平于地面时，必须对每根桩的轴线进行中间验收，符合允许标准偏差范围的方可送桩到位。
4.2.2光伏组件安装工程施工 （1） 支架安装 1) 钢管支柱的安装，钢管支柱插入预制混凝土桩头。支架详图见图4.2-3，支架钢管支柱详图如图4.2-4 2) 根据图纸区分前后横梁，以免将其混装。 后横梁示意图 前固定块后固定块前横梁示意图
支架梁
支架梁
3) 将前、后固定块分别安装在前后横梁上，注意勿将螺栓紧固。 4) 支架前后底梁安装。将前、后横梁放置于钢支柱上，连接底横梁，并用水平仪将底横梁调平调直，并将底梁与钢支柱固定。 5) 调平好前后梁后，再把所有螺丝紧固，紧固螺丝时应先把所有螺丝拧至八分紧后，再次对前后梁进行校正。合格后再逐个紧固。
固定块详图
图4.2-3 6) 整个钢支柱安装后，应对光管支柱与预制混凝土桩投进行二次水泥浆填灌，使其紧密结合。详见图4.2-5。 4.2-4 图4.2-5 （2） 电池组件安装 1) 电池板杆件安装 a. 检查电池板杆件的完好性。 b. 根据图纸安装电池板杆件。为了保证支架的可调余量，不得将连接螺栓紧固。 2) 电池板安装面的粗调 a. 调整首末两根电池板固定杆的位置的并将其紧固其 b. 将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。 c. 以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。 d. 预紧固所有螺栓。 3) 电池板的进场检验 a. 太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。 b. 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应不低于标称开路电压的4V。 4) 太阳能电池板安装 a. 电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压。 b. 电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓。安装过程中必须轻拿轻放以免破坏表面的保护玻璃； c.电池板的联接螺栓应有弹簧垫圈和平垫圈，紧固后应将螺栓露出部分及螺母涂刷油漆，做防松处理。并且在各项安装结束后进行补漆；电池板安装必须作到横平竖直，同方阵内的电池板间距保持一致；注意电池板的接线盒的方向。 5) 电池板调平 a. 将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。 b. 以放线绳为基准分别调整其余电池板，使其在一个平面内。 c. 紧固所有螺栓。 6) 电池板接线 a. 根据电站设计图纸确定电池板的接线方式。 b. 电池板连线均应符合设计图纸的要求。 c. 接线采用多股铜芯线，接线前应先将线头搪锡处理。 d. 接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。 e. 将电池板串与控制器的连接电缆连接，电缆的金属铠装应接地处理。 5.注意事项 1）桩基础施工时应注意的质量问题 a. 桩体开裂：制作桩尖的偏心大、遇障碍物、稳桩不垂直、混凝土强度不够、桩身有裂纹，清理地下障碍物、校正桩架、检验强度，运输吊装时防止开裂。 b. 压桩达不到设计要求深度：地质资料不明确至使设计选择桩长有误，地质详探，正确选择持力层或标高。 c. 桩身倾斜：遇大块硬障碍物、土体密度不匀，及时纠正桩的垂直度、清理地下障碍物、调整压桩顺序。 d. 漏桩及桩位偏差：应加强施工管理采取预防措施。对桩位放样桩应多级复核，对定位插桩实行逐根检查防止漏桩，打桩完毕应进行一次全面复核，确认无误方可撤离。 2）光伏组件安装施工时应注意的问题 a. 组件位置的选择应该符合各种电气和防火规范的要求。 b. 应该遵守支架所附的说明书指导和安全守则。 c. 组件出厂时，已经实现设计完毕。禁止采用任何的改变组件结构或构造等的行为。 d. 标准安装时，使用边框上内侧的四个对称的安装孔将组件固定在支架上。 e. 支架以及其他所需各类物资（如螺栓等）应该由耐用、防锈蚀、抗紫外线的材料制成。 f. 组件与支撑结构应通过安装孔使用螺栓固定，安装孔 图 一 g. 仅位于边框的后部凸缘（见图一）位置。 无需额外钻孔。 h. 使用适当的防腐蚀紧固材料 i. 上加紧或下加紧方式有多种不同（见图二），且安装方式取决于安装结构。 j. 安装设计应该由一位专业工程师检验。安装设计和步骤应该符合当地规定和所有法定职能部门的规定。 k. 安装时应使用力矩扳手，上图为组件与支撑结构的固定方式。图二中 M8 螺栓为 17Nm 。
6.结语 本工程采用了挖掘机改装液压打拔桩机进行桩基础施工，相对于采用传统静力压桩机施工，施工效
