第一节划时代的发现第二节探究感应电流的产生条件素养目标定位※知道电磁感应现象的发展过程※理解探究感应电流产生条件的实验过程※※掌握感应电流的产生条件,素养思维脉络知识点1划时代的发现1．“电生磁”的发现1820年，丹麦物理学家__奥斯特__发现了电流的磁效应。

2．“磁生电”的发现1831年，英国物理学家__法拉第__发现了电磁感应现象。

3．法拉第的概括法拉第把引起感应电流的原因概括为五类，它们都与__变化和运动__相联系⎣⎢⎢⎡(1)变化的__电流__；(2)变化的__磁场__；(3)__运动__的恒定电流；(4)__运动__的磁铁；(5)在磁场中运动的__导体__。

4．电磁感应法拉第把他发现的磁生电的现象叫电磁感应，产生的电流叫__感应电流__。

5．发现电磁感应现象的意义(1)使人们对电与磁内在联系的认识更加完善，宣告了__电磁学__作为一门统一学科的诞生。

(2)使人们找到了磁生电的条件，开辟了人类的电气化时代。

知识点2探究感应电流的产生条件1．导体棒在磁场中运动是否产生电流如图所示，将可移动导体AB放置在磁场中，并和电流表组成闭合回路。

实验过程及现象如下：实验操作实验现象(有无电流)分析论证导体棒静止无闭合电路包围的面积__变化__时，电路中有电流产生；包围的面积__不变__时，电路中无电流产生导体棒平行磁感线运动__无__导体棒切割磁感线运动__有__2．磁铁在螺线管中运动是否产生电流如图所示，将螺线管与电流表组成闭合回路，把条形磁铁插入或拔出螺线管。

实验现象如下：实验操作实验现象(有无电流)分析论证N极插入线圈有线圈中的磁场__变化__时，线圈中有感应电流；线圈中的磁场__不变__时，线圈中无感应电流N极停在线圈中__无__N极从线圈中抽出有S极插入线圈__有__S极停在线圈中__无__S极从线圈中抽出有3．模拟法拉第的实验如图所示，线圈A通过变阻器和开关连接到电源上，线圈B的两端连到电流表上，把线圈A装在线圈B的里面。

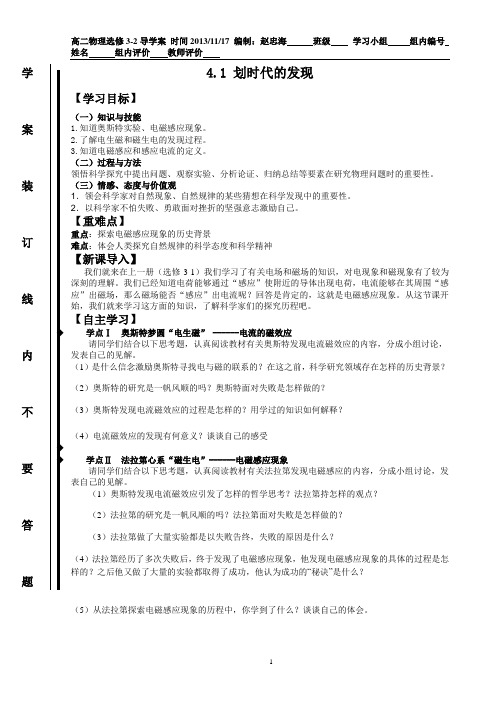

高二物理选修3-2导学案 时间2013/11/17 编制：赵忠海 班级 学习小组 组内编号 姓名 组内评价 教师评价14.1 划时代的发现【学习目标】 （一）知识与技能 1.知道奥斯特实验、电磁感应现象。

2.了解电生磁和磁生电的发现过程。

3.知道电磁感应和感应电流的定义。

（二）过程与方法 领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。

（三）情感、态度与价值观1．领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。

2．以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。

【重难点】重点：探索电磁感应现象的历史背景难点：体会人类探究自然规律的科学态度和科学精神【新课导入】我们就来在上一册（选修3-1）我们学习了有关电场和磁场的知识，对电现象和磁现象有了较为深刻的理解。

我们已经知道电荷能够通过“感应”使附近的导体出现电荷，电流能够在其周围“感应”出磁场，那么磁场能否“感应”出电流呢？回答是肯定的，这就是电磁感应现象。

从这节课开始，我们就来学习这方面的知识，了解科学家们的探究历程吧。

【自主学习】 ◆学点Ⅰ 奥斯特梦圆“电生磁” ------电流的磁效应 请同学们结合以下思考题，认真阅读教材有关奥斯特发现电流磁效应的内容，分成小组讨论，发表自己的见解。

（1）是什么信念激励奥斯特寻找电与磁的联系的？在这之前，科学研究领域存在怎样的历史背景？ （2）奥斯特的研究是一帆风顺的吗？奥斯特面对失败是怎样做的？ （3）奥斯特发现电流磁效应的过程是怎样的？用学过的知识如何解释？ （4）电流磁效应的发现有何意义？谈谈自己的感受 ◆ ◆ 学点Ⅱ 法拉第心系“磁生电”------电磁感应现象 请同学们结合以下思考题，认真阅读教材有关法拉第发现电磁感应的内容，分成小组讨论，发表自己的见解。

（1）奥斯特发现电流磁效应引发了怎样的哲学思考？法拉第持怎样的观点？ （2）法拉第的研究是一帆风顺的吗？法拉第面对失败是怎样做的？ （3）法拉第做了大量实验都是以失败告终，失败的原因是什么？ （4）法拉第经历了多次失败后，终于发现了电磁感应现象，他发现电磁感应现象的具体的过程是怎样的？之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是什么？（5）从法拉第探索电磁感应现象的历程中，你学到了什么？谈谈自己的体会。

3电磁感应现象及应用[学习目标] 1.知道什么是电磁感应现象.2.通过实验探究感应电流产生的条件.3.了解电磁感应现象的应用．一、划时代的发现1．“电生磁”的发现：1820年，奥斯特发现了电流的磁效应．2．“磁生电”的发现1831年，法拉第发现了电磁感应现象．3．电磁感应：法拉第把他发现的磁生电的现象叫作电磁感应，产生的电流叫作感应电流．二、产生感应电流的条件1．实验：探究感应电流产生的条件探究一：如图甲实验中，让导体棒在磁场中保持相对静止时或者平行于磁场运动时，无论磁场多强，闭合回路中都没有电流，当导体ab做切割磁感线运动时，闭合回路中有电流产生．探究二：如图乙，当线圈A的电流不变时，线圈B所在的回路中没有电流产生；当线圈A 的电流变化时，线圈B所在回路中就有了电流．2．产生感应电流的条件：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．三、电磁感应现象的应用生产、生活中广泛使用的变压器、电磁炉等都是根据电磁感应制造的．1．判断下列说法的正误．(1)只要闭合电路内有磁通量，闭合电路中就有感应电流产生．(×)(2)穿过闭合线圈的磁通量发生变化时，线圈内部就一定有感应电流产生．(√)(3)闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流．(√)(4)不论电路是否闭合，只要电路中磁通量发生变化，电路中就有感应电流．(×)2.如图所示，条形磁体A沿竖直方向插入线圈B的过程中，电流表G的指针(选填“不偏转”或“偏转”)；若条形磁体A在线圈B中保持不动，电流表G的指针(选填“不偏转”或“偏转”)．答案偏转不偏转一、磁通量的变化磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图(a)所示．(2)面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和面积S都不变，它们之间的夹角发生变化．如图(c)所示．例1(2022·普洱市景东一中高二月考)如图所示，在条形磁体外面套着一圆环，当圆环由磁体N极向下平移到磁体S极的过程中，圆环所在处的磁感应强度和穿过圆环的磁通量变化的情况是()A．磁感应强度和磁通量都逐渐增大B．磁感应强度和磁通量都逐渐减小C．磁感应强度先减弱后增强，磁通量先增大后减小D．磁感应强度先增强后减弱，磁通量先减小后增大答案 C解析当圆环由磁体N极向下平移到磁体S极的过程中，磁感应强度先减弱后增强；磁铁内部磁感线与外部磁感线的总数相等，所以穿过圆环的磁感线条数一定是内部大于外部，则外部磁感线条数越多，总磁通量越小，所以穿过圆环的磁通量先增大后减小．故选C.针对训练1如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案 B解析线框远离导线时，穿过线框的磁感应强度减小，线框的面积不变，所以穿过线框的磁通量减小．故选B.二、产生感应电流的条件1．实验：探究感应电流产生的条件(1)实验一：如图所示，导体棒AB做切割磁感线运动时，线路中电流产生，而导体棒AB顺着磁感线运动时，线路中电流产生．(均选填“有”或“无”)(2)实验二：如图所示，当条形磁体插入或拔出线圈时，线圈中电流产生，但条形磁体在线圈中静止不动时，线圈中电流产生．(均选填“有”或“无”)(3)实验三：如图所示，将小线圈A插入大线圈B中不动，当开关S闭合或断开时，电流表中电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中电流通过；而开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中电流通过．(均选填“有”或“无”)(4)归纳总结：实验一：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流．实验二：磁体插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流．实验三：开关闭合、断开或滑动变阻器的滑动触头移动时，小线圈A中电流变化，从而引起穿过大线圈B的磁通量变化，产生了感应电流．三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化．答案(1)有无(2)有无(3)有有无2．感应电流产生条件的理解不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然会产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化．例2(多选)(2021·北京四中期中)如图所示，下列情况能产生感应电流的是()A．如图甲所示，导体棒AB顺着磁感线运动B．如图乙所示，条形磁体插入或抽出线圈C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合，改变滑动变阻器接入电路的阻值答案BD解析导体棒顺着磁感线运动，没有切割磁感线，穿过闭合电路的磁通量没有发生变化，无感应电流，故选项A错误；条形磁体插入线圈时线圈中的磁通量增加，抽出线圈时线圈中的磁通量减少，都产生感应电流，故选项B正确；开关S一直闭合，回路中为恒定电流，螺线管A产生的磁场稳定，螺线管B中的磁通量无变化，线圈中不产生感应电流，故选项C错误；开关S一直闭合，滑动变阻器接入电路的阻值变化，回路中的电流变化，螺线管A产生的磁场发生变化，螺线管B中磁通量发生变化，产生感应电流，故选项D正确．例3(多选)下图中能产生感应电流的是()答案BD解析A选项中，电路没有闭合，无感应电流；B选项中，面积增大，通过闭合电路的磁通量增大，有感应电流；C选项中，穿过圆环的磁感线相互抵消，磁通量恒为零，无感应电流；D选项中，穿过闭合电路的磁通量减小，有感应电流．判断是否产生感应电流的技巧1．电路闭合和磁通量发生变化是产生感应电流的两个条件，二者缺一不可．2．磁通量发生变化，其主要内涵体现在“变化”上，磁通量很大，若没有变化，也不会产生感应电流．若开始时磁通量虽然是零，但是磁通量是变化的，仍然可以产生感应电流．针对训练2(2021·衡水中学期中)如图所示，条形磁体正上方放置一矩形线框，线框平面水平且与条形磁体平行，则线框由N极匀速平移到S极的过程中，线框中的感应电流的情况是()A．线框中始终无感应电流B．线框中始终有感应电流C．线框中开始有感应电流，当线框运动到磁体中部时无感应电流，过中部后又有感应电流D．线框中开始无感应电流，当线框运动到磁体中部时有感应电流，过中部后又无感应电流答案 B解析条形磁体周围的磁感线如图所示，由线框位置可知，线框从N极的正上方向右移动至S极正上方过程中，在N极正上方时，有磁感线穿过线框，在磁体正中间时，穿过线框的磁通量为零，在S极正上方时，又有磁感线穿过线框，所以，在线框向右运动的过程中，磁通量始终在变化，所以线框中始终有感应电流．故选B.考点一电磁感应现象的发现及认识1．(多选)自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献．下列说法正确的是()A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系答案ACD解析奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系，故A正确，B错误；法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系，故C正确；焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系，故D正确．2．(多选)下面属于电磁感应现象的是()A．闭合电路的一部分导体做切割磁感线运动时，在电路中产生电流的现象B．通电导体周围产生磁场C．变化的磁场使闭合电路中产生电流D．电荷在电场中定向移动形成电流答案AC解析闭合电路的一部分导体做切割磁感线时，在电路中产生电流的现象是电磁感应现象，故A正确；通电导体周围产生磁场属于电流的磁效应，故B错误；变化的磁场使闭合电路中产生电流是因磁通量的变化形成感应电流，属于电磁感应现象，故C正确；电荷在电场中定向移动形成电流不是电磁感应产生的电流，不属于电磁感应现象，故D错误．考点二磁通量变化情况的判断3．(多选)闭合线圈按如图所示的方式在磁场中运动，则穿过闭合线圈的磁通量发生变化的是()答案AB解析A图中，图示状态Φ＝0，转动过程中Φ不断变化，因此磁通量发生变化；B图中线圈离直导线越远磁场越弱，磁感线越疏，所以当线圈远离导线时，线圈中磁通量不断变小；C图中线圈中的磁通量为零，在向下移动过程中，线圈的磁通量一直为零，磁通量不变；D 图中，随着线圈的转动，B与S都不变，B又垂直于S，所以Φ＝BS始终不变，故A、B正确．4.如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图所示的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流()A．切断i1B．切断i2C．切断i3D．切断i4答案 D解析根据安培定则判断出四根通电直导线中电流在所围面积内产生的磁场方向，可知只有i4中电流产生的磁场垂直于纸面向外，则要使磁通量增加，应切断i4，故选D.5.如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N极的左侧A点运动到磁铁S极的右侧B点，A、B两点关于磁铁的中心对称，则在此过程中，穿过环形线圈的磁通量将()A．先增大，后减小B．先减小，后增大C．先增大，后减小、再增大，再减小D．先减小，后增大、再减小，再增大答案 A解析穿过线圈的磁通量应以磁铁内部磁场为主的，而内部的磁感线是一定值，在A、B点时，外部磁感线比较密，即与内部相反的磁感线多，相抵后剩下的内部的磁感线就少；中间位置时，外部磁感线比较疏，即与内部相反的磁感线少，相抵后剩下的内部的磁感线就多．所以两端磁通量小，中间磁通量大，A正确．考点三有无感应电流的判断6.(2021·哈尔滨市宾县月考)法拉第在1831年发现了“磁生电”现象．如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用长直导线连通，在长直导线正下方平行于导线放置一个小磁针，下列有关实验现象的说法中正确的是()A．只要线圈A中电流足够大，小磁针就会发生偏转B．线圈A闭合开关电流稳定后，线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针偏转C．线圈A和电池接通瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不会偏转答案 C解析小磁针会不会偏转取决于线圈B中有没有电流，而线圈B中有没有电流取决于线圈B 中的磁通量是否发生变化，当线圈A中电流足够大，但不变化时，线圈B中无感应电流，小磁针不会发生偏转，A错误；当线圈A闭合开关电流稳定后，穿过线圈B的磁通量不发生变化，所以小磁针也不会发生偏转，故B错误；线圈A和电池接通或断开的瞬间，穿过线圈B 的磁通量发生变化，所以线圈B中有感应电流，则小磁针会偏转，故C正确，D错误．7．(多选)下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是()答案BC解析A中导体虽然“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D中线框尽管是部分切割，但磁感线条数不变，无感应电流．故选B、C.8.(2021·哈尔滨市南岗区期中)某实验装置如图所示，在铁芯P上绕着两个线圈A和B.如果线圈A中电流i随时间t的关系有如图所示的A、B、C、D四种情况，那么在t1到t2这段时间内，哪种情况线圈B中没有感应电流()答案 A解析通过线圈A的电流发生变化，电流产生的磁感应强度发生变化，穿过线圈B的磁通量发生变化，才能产生感应电流，在t1到t2这段时间内，B、C、D图中线圈A中的电流发生变化，线圈B中会产生感应电流，而A图中电流不变，在线圈B上不产生感应电流，故选A.9.(多选)(2022·贺州市平桂高级中学高二月考)如图所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流产生的是()A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析导线cd中有电流产生的原因是回路中的磁通量发生变化，上半部分中的磁场是由导线ab中的电流激发的，如果想让磁感应强度变化，导线ab中的电流应发生变化，开关闭合或断开瞬间，电流从无到有或从有到无，发生了变化；开关闭合，滑动触头向左滑，电流减小；开关闭合，滑动触头右滑，电流变大；开关闭合，滑动触头不变，电流不变．故A、B、C 正确，D错误．10.(多选)(2021·黄冈中学期中)如图所示，是一水平放置的矩形线圈abcd，在细长的磁体的N 极附近竖直下落，整个下落过程中线圈保持水平，由图中的位置A经过位置B到位置C，这三个位置都靠得很近且位置B刚好在条形磁体的中心轴线上．在这个过程中，下列说法正确的是()A．由位置A到位置B，线圈内不产生感应电流B．由位置A到位置B，线圈内产生感应电流C．由位置B到位置C，线圈内产生感应电流D．由位置B到位置C，线圈内不产生感应电流答案BC解析如图所示，作出线圈下落过程示意图，由图可知，从位置A到位置B的过程中，从线圈下面向上穿过线圈的磁通量减少(B位置时，Φ＝0)；而从位置B到位置C时，从线圈上面向下穿过线圈的磁通量增加，故由位置A到位置B和位置B到位置C的两个过程中，穿过线圈的磁通量都发生变化，线圈中都会产生感应电流，故B、C正确，A、D错误．11.如图所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心线恰好和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有()A．使螺线管在线圈a所在平面内转动B．使螺线管中的电流发生变化C．使线圈a以MN为轴转动D．使线圈a以与MN垂直的直径为轴转动答案 D解析题图所示位置，线圈a所在平面与磁感线平行，穿过线圈的磁通量为零，当按A、B、C所述方式变化时，磁通量不变，不产生感应电流；按D所述方式变化时，由于线圈a与磁场夹角变化引起磁通量变化，能够产生感应电流，故选D.12.(多选)在匀强磁场中有两根平行的金属导轨，磁场方向与导轨平面垂直，导轨上有两根可沿导轨平动的导体棒ab、cd，两根导体棒匀速移动的速度大小分别为v1和v2，如图所示，则下列情况可以使回路中产生感应电流的是()A．ab、cd均向右运动，且v1＝v2B．ab、cd均向右运动，且v1>v2C．ab、cd均向左运动，且v1>v2D．ab向右运动，cd向左运动，且v1＝v2答案BCD解析ab、cd均向右运动，当v1＝v2时，闭合回路的磁通量不变，故无感应电流产生，A项错误；B、D两项所述情况，闭合回路的磁通量增加，C项所述情况，闭合回路的磁通量减少，均有感应电流产生，故B、C、D正确．13.(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称地放置，两直导线中的电流大小与变化情况相同，电流方向如图所示，当两直导线中的电流都增大且变化量相同时，四个线圈a 、b 、c 、d 中感应电流的情况是( )A ．线圈a 中有感应电流B ．线圈b 中有感应电流C ．线圈c 中无感应电流D ．线圈d 中无感应电流答案 AD解析 由安培定则可判断出两通电直导线产生的磁场在第Ⅰ、Ⅲ象限中方向均相同，当两直导线中的电流都增大时，线圈a 、c 中磁通量增大，产生感应电流，选项A 正确，C 错误；利用对称性和安培定则可判断出两通电直导线产生的磁场在第Ⅱ、Ⅳ象限中方向均相反，且线圈b 、d 中的磁通量为零，当两直导线中的电流都增大且变化量相同时，线圈b 、d 中的磁通量仍为零，线圈b 、d 中无感应电流，选项B 错误，D 正确．14.如图所示，一有界匀强磁场，宽度为d ，使一边长为l 的正方形导线框以速度v 向右匀速通过磁场区域，若d ＞l ，则导线框通过磁场过程中，导线框中不产生感应电流的时间应等于( )A.d vB.l vC.d －l vD.d －2l v答案 C解析 当导线框刚好完全进入磁场时至导线框刚好要出磁场时，穿过导线框的磁通量不发生变化，导线框中不会产生感应电流，对应的位移为d －l ，所以时间为t ＝d －l v ，选项C 正确．。

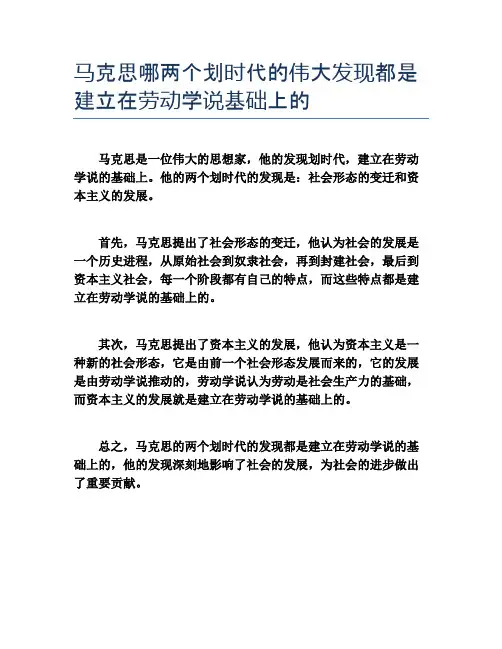

马克思哪两个划时代的伟大发现都是建立在劳动学说基础上的
马克思是一位伟大的思想家，他的发现划时代，建立在劳动学说的基础上。

他的两个划时代的发现是：社会形态的变迁和资本主义的发展。

首先，马克思提出了社会形态的变迁，他认为社会的发展是一个历史进程，从原始社会到奴隶社会，再到封建社会，最后到资本主义社会，每一个阶段都有自己的特点，而这些特点都是建立在劳动学说的基础上的。

其次，马克思提出了资本主义的发展，他认为资本主义是一种新的社会形态，它是由前一个社会形态发展而来的，它的发展是由劳动学说推动的，劳动学说认为劳动是社会生产力的基础，而资本主义的发展就是建立在劳动学说的基础上的。

总之，马克思的两个划时代的发现都是建立在劳动学说的基础上的，他的发现深刻地影响了社会的发展，为社会的进步做出了重要贡献。

第四章 电磁感应 第1、2节 划时代的发现 探究感应电流的产生条件对应学生用书P11.划时代的发现(1)奥斯特梦圆“电生磁”：1820年，丹麦物理学家□01奥斯特发现通电导线能使小磁针发生偏转，这种作用称为□02电流的磁效应。

(2)法拉第心系“磁生电”①英国物理学家□03法拉第发现了电磁感应现象。

在电磁感应中产生的电流叫做□04感应电流。

②法拉第把引起感应电流的原因概括为五类：□05变化的电流、□06变化的磁场、运动的恒定电流、□07运动的磁铁、在磁场中运动的导体，它们都与变化和运动相联系。

2.探究感应电流的产生条件(1)探究导体棒在磁场中运动是否产生电流①实验装置②分析论证：闭合电路包围的面积□01变化时，电路中有电流产生；包围的面积□02不变时，电路中无电流产生。

(2)探究磁铁在线圈中运动是否产生电流①实验装置②分析论证：线圈中的磁场□03变化时，线圈中有感应电流；线圈中的磁场□04不变时，线圈中无感应电流。

(3)模仿法拉第的实验①实验装置05变化时，线圈B中有感应电流；线圈B中磁②分析论证：线圈B中磁场□06不变时，线圈B中无感应电流。

场□(4)归纳结论07闭合导体回路的□08磁通量发生变化，闭合导体回路中就有感应电只要穿过□流。

第3节楞次定律对应学生用书P31.探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、两节干电池(用来查明电流的流向与电流表中指针偏转方向的关系)。

(2)探究电流表指针偏转方向和电流方向之间的关系。

01左偏，右结论：电流从哪一侧接线柱流入，指针就向哪一侧偏转。

即左进□02右偏。

进□(3)实验现象：如图所示，在四种情况下，将实验结果填入下表。

①线圈内磁通量增加时的情况②线圈内磁通量减少时的情况(4)实验结论表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向□11相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向□12相同。

表述二：当磁铁靠近线圈时，两者□13相斥；当磁铁远离线圈时，两者□14相吸。
