CAD中的图纸打印和布局技巧【CAD中的图纸打印和布局技巧】CAD（计算机辅助设计）软件在工程和设计行业中扮演着重要的角色。
图纸打印和布局是CAD软件的核心功能之一。
本文将分享一些CAD中的图纸打印和布局的技巧，以帮助读者更高效地利用CAD软件。
一、打印设置与准备在打印图纸之前，首先需要进行一些设置和准备工作。
这些步骤旨在确保打印的图纸准确和清晰。
1. 尺寸设置：在打印之前，确保已正确设置了图纸的尺寸。
根据需要选择纸张大小，并将图纸缩放到适当的比例。
同时，也可以根据需求在打印设置中调整比例。
2. 图层设置：在打印之前，可以对图层进行设置，以控制打印时的可见性。
通过将某些图层设置为可见或隐藏，可以灵活地控制图纸上的元素是否出现在打印输出中。
3. 图形样式：调整图形样式可以让打印的图纸更具可读性。
选择适当的线型和颜色，使得图纸上的线条清晰可辨。
4. 图纸边距：在打印设置中调整图纸边距，确保图纸不会超出打印纸张的边界。
合适的边距设置可以避免重要信息被裁剪或覆盖。
二、打印布局与顺序在准备好打印设置之后，下一步是进行打印布局和顺序的安排。
这可以帮助提高打印效率和便捷性。
1. 布局选择：根据图纸的内容和需求，选择适当的打印布局。
常见的布局包括单个图纸、多个图纸并排或堆叠等。
确保图纸在打印输出中有正确的位置和顺序。
2. 图纸排序：如果需要打印多个图纸，可以对图纸进行排序，以确保打印顺序的正确性。
比如，按照房间号、楼层顺序或指定的其他顺序进行排序。
3. 批量打印：对于大量的图纸打印任务，可以使用批量打印功能。
将需要打印的图纸添加到打印列表中，并设置打印选项，以一次性打印多个图纸。
这可以节省时间和精力。
三、打印预览与调整在进行实际打印之前，进行打印预览是一个重要的步骤。
这有助于发现和解决潜在的打印问题。
1. 预览检查：在打印预览中，仔细检查图纸的布局和内容。
确保图纸的各个部分都正确显示，并且没有任何遗漏或错误。
2. 缩放和位置：如果发现图纸在预览中显示不正确，可以进行缩放和位置的调整。
如何使用CAD的布局功能问题描述SQ中的布局功能是做什么用的,相对于在模型里绘图有什么优势。
布局CAD的布局功能可模拟图纸页面的显示，一个布局就如同一张可以使用各种比例显示一个或多个模型视图的图纸。
在布局空间操作时可以浏览模型空间中的图形，必须要通过创建视口的方式。
默认情况下，系统为一个图形提供两个布局，布局1和布局2。
可根据需要在图形中创建多个布局，每个布局都设置不同的打印设置和纸张大小。
模型空间一般用来设计图形，创建和编辑图形等大部分的工作。
而打印的准备工作通常是在布局中进行的。
因为布局和准备图形打印的环境在视觉上接近于最终的打印结果。
解决方法下面用一个简单的示例表达布局的运用方法。
1、在模型空间里，按照1:1的比例绘制图形。
2、切换到［布局1］界面,在命令行输入［PAGESETUP］,然后回车，打开页面设置对话框，点击【修改】按钮，将里面的打印机名称、纸张、比例、打印样式表、图形方向等设置好，点击【确定】按钮完成设置。
3、布局中的白色纸张范围即为模拟最后打印的纸张效果，白纸边缘一圈虚线的内部的图形才会被打印。
命令:325,3007, 5.8406.0.0000理用「©图回回园三遇凰V C5 >4、插入需要的图框。
可以将事先准备好的图框复制到这里，或者在这里手动绘制也可以，注意图框的大小要和前面页面设置的纸张大小相匹配，图框需要打印的部分注意挪 动到虚线内。
HI 中型CAD 2017 专也版-[Drawingl.dv/g]E 频(1)视图M 括人① 格式9)工具① 抡图⑼ 标注⑻ 修改(M)S3日 ❷发F 昊必略・□ □扩展工具凶 £3(W)帮助(H)J Standard\、c.. O<—可打印范围Ml < 邈初51布髅 L▼邑昆 口随层,,叵 DrawingLdwg X随层5、在命令行输入【VPORTS 】，然后【回车】，弹出视口对话框，选择单个视口建立,在布局内定一个矩形范围形成视口。

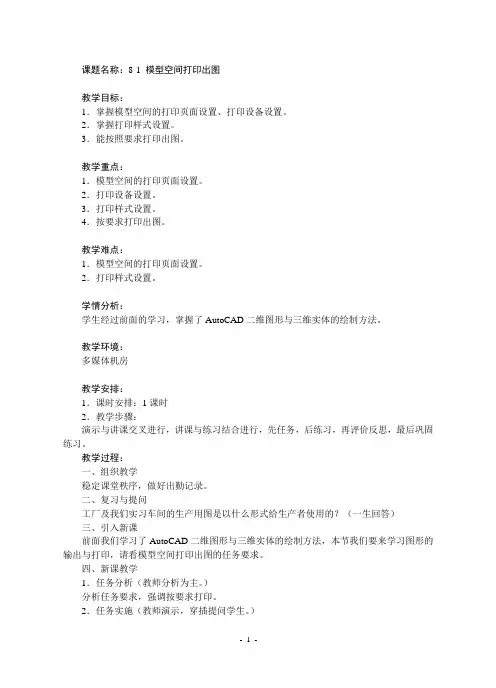

课题名称：8-1 模型空间打印出图教学目标：1．掌握模型空间的打印页面设置、打印设备设置。
2．掌握打印样式设置。
3．能按照要求打印出图。
教学重点：1．模型空间的打印页面设置。
2．打印设备设置。
3．打印样式设置。
4．按要求打印出图。
教学难点：1．模型空间的打印页面设置。
2．打印样式设置。
学情分析：学生经过前面的学习，掌握了AutoCAD二维图形与三维实体的绘制方法。
教学环境：多媒体机房教学安排：1．课时安排：1课时2．教学步骤：演示与讲课交叉进行，讲课与练习结合进行，先任务，后练习，再评价反思，最后巩固练习。
教学过程：一、组织教学稳定课堂秩序，做好出勤记录。
二、复习与提问工厂及我们实习车间的生产用图是以什么形式给生产者使用的？（一生回答）三、引入新课前面我们学习了AutoCAD二维图形与三维实体的绘制方法，本节我们要来学习图形的输出与打印，请看模型空间打印出图的任务要求。
四、新课教学1．任务分析（教师分析为主。
）分析任务要求，强调按要求打印。
2．任务实施（教师演示，穿插提问学生。
）（1）穿插讲授模型空间概念。
（2）穿插讲授打印比例概念。
（3）穿插讲授打印区域选项。
（4）穿插讲授打印样式。
3．学生练习（1）按任务要求完成压盖的打印。
（2）填写教材上的操作评价表并完成相关问题回答。
五、归纳小结1．打印页面设置。
2．打印样式设置。
3．打印比例、打印区域。
六、作业1．教材巩固练习题。
2．预习布局空间打印出图。
教学后记：。
CAD图纸空间布局打印CAD是应用比较广泛的绘图软件，对广大用户而言，最终的打印出图是必经之路。
本文向读者介绍如何在AutoCAD2004中进行图纸打印，并和大家探讨如何进行打印设置并正确出图。
说明：本文只针对常用的打印选项（不含绘图仪），并尽量补充介绍一些术语，希望能帮助大家快捷正确的进行设置和打印。
通常我们的绘图是在CAD模型空间里进行的，打印时在图纸空间进行。
两者区别何在呢？“模型空间”是绘制图纸的，在图纸空间中进行的是安排图纸的打印输出。
可以说，“图纸空间”是为图纸打印输出"量身定做"的，因为很多打印功能在“模型空间”里面基本难以实现。
说到图纸空间，就要引出布局和视口两个概念，因为布局是依赖于图纸空间的。
打个粗浅的比喻，如果图纸是产品，那么模型空间就是生产车间，图纸空间就是仓库，产品将从这里输出。
而布局就是仓库里的货架，将产品分类设置，视口则是货架格子，将产品安排整齐。
在AutoCAD2004中，可以用布局处理单份或多份图纸。
创建一个或者多个不同打印布局后，每个打印布局中能够定义不同视口，各个视口可用不同的打印比例，并能控制其可见性及是否打印。
由此可见AutoCAD2004的打印方法更加方便灵活，打印功能更强大。
基本流程在AutoCAD2004中，打印的基本流程如下：1．在模型空间中按比例绘制图纸。
2．转入图纸空间，进行布局设置，包括打印设备，纸张等等。
3．在图纸空间的布局内创建视口并调整，安排要输出的图纸，调整合适的比例。
4．移动，放缩以调整布局中图形。
5．打印预览，检查有无错误。
如有则返回继续调整。
6．打印出图。
1. 打印设备及打印介质的相关设置在模型空间绘制图纸，不同的图形线有各自的颜色、线型、线宽、图层等等属性。
图形绘制完毕，单击绘图窗口下方的"布局1"标签，（在默认情况下，新建一个图纸文件后，AutoCAD2004自动建立一个布局，名称为"布局1"），进入默认的布局1，进行要在图纸空间中打印的一系列设置。
CAD布局与打印参数设置方法CAD是计算机辅助设计软件的缩写，它在建筑、工程和制图等领域中得到广泛应用。
在使用CAD软件时，布局和打印参数设置是非常重要的一部分，它们直接影响着最终的图纸呈现效果。
本文将详细介绍CAD布局与打印参数设置的方法。
首先，我们需要了解CAD布局的概念。
布局是指将图纸按照一定的比例和排列方式放置在页面上的过程。
在CAD软件中，页面可以分为多个布局，每个布局可以包含一个或多个图纸。
通过合理设置布局，可以使图纸在打印时能够自动适应纸张大小，并保持一定的可读性。
在CAD软件中，新建布局的方法如下：1. 打开CAD软件，在菜单栏中选择“布局”选项；2. 点击“新建布局”按钮，弹出新建布局对话框；3. 在对话框中输入布局的名称，并选择合适的尺寸和比例；4. 确定后，系统将自动创建一个新的布局，并在页面上显示出来。
创建布局后，我们需要设置图纸的大小和比例。
这可以通过以下步骤完成：1. 选择“布局”选项，然后点击“页面设置”按钮；2. 在页面设置对话框中，选择合适的纸张大小和打印机；3. 调整页面的边距和缩放比例，以确保图纸能够完全显示在页面上；4. 确定后，系统将自动适应图纸大小和比例，并将其显示在布局中。
完成布局设置后，我们还需要进一步设置打印参数。
以下是常见的打印参数设置方法：1. 选择“打印”选项，在打印对话框中选择合适的打印机和纸张大小；2. 调整打印范围，可以选择打印全部图纸或者指定打印范围；3. 设置打印质量，可以选择草图质量或高分辨率质量；4. 根据需要，可以设置打印方向、打印颜色和打印比例；5. 点击“打印”按钮，系统将开始打印图纸。
在进行CAD布局和打印设置时，还需要注意以下几点：1. 尽量使用标准纸张大小，以便于打印和存档；2. 在布局中合理安排图纸的位置和大小，以提高可读性；3. 设置打印参数时，可以通过预览选项查看最终打印效果；4. 在打印前，可以先保存设置，以便下次使用。
讲解CAD布局怎么用？CAD布局用法和基本操作CAD布局怎么用?我们在使用CAD软件时候，布局空间出图比模型空间的好处在于，当需要调整不同比例时，只需通过调整视口比例，而不需要缩放图框，并且可以反复调用相同的模型空间内的图形。
下面以中望CAD为例，来简单看下在CAD中如何来通过布局空间出图。
CAD布局怎么用?首先为了绘图习惯我们可以对布局空间做一些基本设置，进入工具——选项——显示中。
将显示可打印区域、显示图纸背景去掉，在颜色中将图纸/布局换成黑色，当然可以根据个人喜好调整。
CAD布局怎么用?在模型空间将需要绘制的图形绘制完毕，如图二：CAD布局怎么用?然后再布局空间新建布局，或可以通过右键调用模板，模板的好处在于可以通过模板设置好字体、线形、标注样式等，在布局空间调用图框(1：1)的，如图三：CAD布局怎么用?通过MV命令建立视口，调整出图的布局，如图四：CAD布局怎么用?选择视口在属性中调整各图的出图比例(图五)，将立面图调整为1:5 0,3张详图分别为1:30,1:20最后效果如图六：然后通过MV—L命令分别将3个视口锁定。
CAD布局怎么用?最后就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，在标注——标注样式——主单位中，如1:50的图纸就需将比例因子调整到50(图七)。
CAD布局怎么用?出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐(图八)。
简单讲解CAD布局用法和基本操作CAD布局用法和基本操作是什么?无论是AutoCAD还是浩辰CAD，都提供了模型空间和布局空间，通常，我们会在模型空中进行大部分的画图和设计工作，可以绘制二维或三维图形。
而布局空间通常用来排图打印，布局空间提供了一张虚拟的纸张，可以通过视口将模型空间按一定比例大小拜访到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
一个布局空间通常只放置一个图框，就相当于一张图纸，但图框中可以放置多个视口，这些视口可以大小不同、形状不同、比例不同，这些都取决于出图的需要，视口内显示的是模型空间绘制图形的全部或一部分。
CAD布局怎么用？简单讲解CAD布局用法和基本操作无论是AutoCAD还是浩辰CAD，都提供了模型空间和布局空间，通常，我们会在模型空中进行大部分的画图和设计工作，可以绘制二维或三维图形。
而布局空间通常用来排图打印，布局空间提供了一张虚拟的纸张，可以通过视口将模型空间按一定比例大小摆放到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
一个布局空间通常只放置一个图框，就相当于一张图纸，但图框中可以放置多个视口，这些视口可以大小不同、形状不同、比例不同，这些都取决于出图的需要，视口内显示的是模型空间绘制图形的全部或一部分。
布局处于图纸空间时，可以绘制三维模型，但无法调整视图方向，当进入视口，也就是进入模型空间后，操作和模型空间完全相同，只是图形被视口边界进行了裁剪。
用更容易理解的话来说，图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
初学者可以先看一下介绍布局视口应用样例的文章：CAD布局是什么？CA D布局怎么用？？对布局视口应用有了感性认识，然后再来阅读下面的内容。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
CAD还提供了三维转二维的命令：轮廓/视图/图形（Solprof/Sold view/Soldraw），可以在布局空间中利用视口及相关视图将三维模型转换为二维投影。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOO M）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
CAD文件中的布局管理与打印输出技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用于工程设计和图形制作的软件，广泛应用于建筑、机械、电气等行业。
在使用CAD软件制作设计图纸时，布局管理和打印输出是非常重要的步骤。
本文将介绍一些CAD文件中的布局管理与打印输出的技巧，帮助读者提高工作效率和图纸质量。
一、布局管理技巧1. 使用图纸布局在开始绘图前，首先要了解绘图纸张的大小，常用的图纸尺寸包括A4、A3、A2等。
根据实际需求选择合适的图纸尺寸，可以在“页面设置”中设置图纸布局。
合理的图纸布局可以提高绘图效率，并使最终打印输出的图纸看起来更整齐。
2. 组织图层图层管理是CAD中重要的一环。
将图纸分为不同的图层，可以对不同的元素进行分类管理，如建筑图纸可以将楼层、设备、标注等内容分别放在不同的图层中。
使用图层可以方便地控制和修改不同元素，同时也不会对其他图层产生影响。
可以使用“图层管理器”或命令行来创建和管理图层。
3. 设置视口在绘制CAD图纸时，有时需要显示不同的视角或者放大、缩小显示。
这时可以使用“视口”命令来创建不同的视口，以便更好地查看和编辑图纸。
通过设置合适的视口参数，可以将不同的图层或部分显示在不同的视口中。
4. 使用标注和尺寸工具标注和尺寸是CAD绘图中必不可少的元素，可以用来描述和测量图纸上的物体。
在绘图过程中，可以使用CAD软件提供的标注和尺寸工具来添加标注和尺寸，使得图纸更加规范和易读。
在进行标注和尺寸时，可以根据实际需求选择合适的标注样式和尺寸标准。
二、打印输出技巧1. 打印设置在进行CAD图纸的打印输出前，需要先进行一些打印设置，以确保输出的图纸质量和布局符合要求。
其中一些常见的设置包括选择打印机、纸张大小、打印比例、图层可见性等。
在打印设置中，可以选择“打印预览”功能来查看最终打印效果，确保图纸的位置、比例和内容正确无误。
2. 控制打印范围有时候，我们只需要打印图纸中的一部分内容，这时可以使用“打印范围”设置来控制打印的区域。
利用布局出图步骤：1、首先在模型空间里绘制图形举例图形，已经全部画好了，实际上不必如此，后面有说明。
这是模型空间里的图形：2、切换到图纸空间这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置。
3、用“Mview”命令建视口先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。
4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图。
5、建大样图的视口同理，建大样图的视口，按前述方法调整视口比例为1：5。
大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来。
大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。
见下图：6、标注尺寸及注释，添加符号等，完成图纸。
在布局中批量打印步骤：1、键入Publish命令，打开发布对话框。
注意“发布到”选择“页面设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”。
默认“模型选项卡”也是打钩的，我们这里是打印布局，不是打印模型，所以取消它。
2、点“添加图纸”按钮，输入需要打印的图纸。
3、查看（此步骤不是必需，只是为了说的清楚些）。
见下图，可以看到，原图（全部）已包含页面设置，但不是命名页面设置，所以显示“默认：无”，不过照样可以打，如果是命名页面设置，则显示页面设置名称。
4、至此，点击“发布”按钮，大功告成，可以一边吹牛去了。
