CAD教程-如何打印出大小合适图纸

cad图纸打印设置教程CAD图纸打印设置是指在使用CAD软件打印图纸时，通过设置打印机参数、纸张尺寸、打印比例等，以达到正确、清晰地输出图纸内容的目的。

下面是一份简单的CAD图纸打印设置教程。

1. 打开CAD软件，加载图纸文件。

2. 在CAD软件中，点击“打印”或“打印设置”按钮，进入打印设置界面。

3. 在打印设置界面中，选择要使用的打印机。

如果有多台打印机可供选择，根据需要选择相应的打印机。

4. 设置打印参数。

包括打印纸张尺寸、打印质量、打印方向等。

点击相应的选项进行设置，根据需要选择合适的参数。

5. 设置打印比例。

在大多数CAD软件中，可以通过设置打印比例来控制图纸在纸张上的大小。

一般有两种方式设置打印比例：一种是直接输入比例值，比如1:100；另一种是选择自适应纸张大小，让软件自动调整比例。

6. 设置打印范围。

可以选择打印全部图纸、指定打印范围或者打印选中的实体。

根据需要选择相应的选项。

7. 预览和调整。

在设置完成后，可以点击“预览”按钮，查看打印效果。

如果需要调整打印范围、比例或其他参数，可以返回设置界面进行修改。

8. 确定打印设置。

在预览无误后，确认打印设置。

点击“打印”或“确定”按钮，开始打印图纸。

9. 监控打印进程。

在打印过程中，可以观察打印机状态，确保正常打印。

如果有异常情况出现，及时停止打印，并检查打印机和软件设置。

10. 完成打印。

等待打印完成后，取下打印的图纸，并检查图纸质量。

如有需要，可以进行二次打印或调整设置。

以上是一份简单的CAD图纸打印设置教程。

根据具体的CAD 软件而言，可能会存在一些差异和额外的设置选项。

有关更详细、专业的教程，建议查阅相应的软件说明书或咨询相关专业人士。

CAD中的图纸打印和尺寸调整在CAD软件中，图纸的打印和尺寸调整是非常重要的环节。

在进行图纸打印前，我们需要确认图纸的尺寸是否符合要求，并根据需要进行调整。

本文将介绍CAD软件中图纸打印和尺寸调整的相关技巧。

一、图纸打印1. 打开CAD软件并加载需要打印的图纸文件。

2. 在CAD软件的菜单栏中找到“打印”选项（通常位于“文件”或“输出”菜单下）并点击。

3. 在打印设置界面中，我们可以选择打印的输出设备、纸张大小、打印方向等。

根据实际需求进行设置并点击“确定”。

4. 接下来，我们需要设置打印区域。

如果需要打印整个图纸，可以选择“全部”选项；如果只需要打印图纸的一部分，可以选择“窗口”选项，并使用鼠标在图纸上拖拽选择打印区域。

5. 确定打印区域后，可以选择是否需要进行图纸预览，预览可以帮助我们确认打印效果是否符合要求。

点击“预览”按钮进行预览。

6. 预览完成后，可以点击“打印”按钮进行最终打印。

二、尺寸调整在CAD软件中，我们可以根据需要对图纸的尺寸进行调整，以适应实际需求。

下面介绍几种常用的尺寸调整方法。

1. 比例缩放：可以通过比例缩放功能对整个图纸进行放大或缩小。

选择比例缩放工具（通常为菜单栏中的“缩放”选项），然后选择需要调整的尺寸比例。

可以通过手动输入比例值或选择常用的比例值进行调整。

2. 单位缩放：如果只需要调整图纸中的某一部分尺寸，可以选择单位缩放功能。

选中需要调整的对象或图层，然后选择单位缩放工具（通常为菜单栏中的“缩放”选项）。

按照提示输入需要调整的比例值，即可完成单位缩放操作。

3. 伸缩：伸缩命令可以通过修改固定点和基准点来改变图纸中的尺寸。

选择伸缩工具（通常为菜单栏中的“编辑”选项），然后选择需要调整的对象或图层。

按照提示指定固定点和基准点，以及需要的伸缩比例，即可完成伸缩操作。

4. 标注修改：在CAD中，我们还可以通过修改标注的值来调整图纸的尺寸。

选择标注对象，右键点击，选择“属性”选项，在属性管理器中找到标注的数值并进行修改。

cad打印图纸尺寸设置【如何设置cad打印好图纸】
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢
打印cad的图纸应该要设置很多选项，所以大家一定要掌握。

但是很多同学还不太清楚。

那么接下来下面是小编整理的一些关于如何设置cad打印好图纸，供您参阅。

设置cad打印好图纸的方法
打开CAD图纸以后，点击左上角第四个的打印按钮，进入打印-模型窗口打印-模型窗口出现，鼠标点击下拉左边的打印机/绘图仪的名称，选中你所使用的打印机
鼠标点击下拉左边的图纸尺寸，选中你要打印的图纸类型
鼠标点击窗口按钮选择要打印的图纸吧图纸圈起来，也可以点击打印范围
选择图纸，然后点击一下左键，这样图纸就被选中了
选择好图纸以后要点击选中左边下面的居中打印，这样图纸打印出来时在图纸的中间位置
点击选择布满图纸，这样图纸打印出来就会布满整张图纸，在选择好图纸所显示的单位
在右边点击选中图纸的方向，横向，纵向取决于图纸的规格大小，然后点击确定即可
如果你确定图纸方向，可以点击左下角的预览按钮进行查看
查看完图纸以后，直接点击鼠标右键选择打印就可以了，如果不理想可以点击推出重现选择
图纸打印中，等进度完成以后就完成打印了
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

如何在CAD中进行图纸打印与布局设置
CAD软件在工程设计和绘图中扮演着至关重要的角色，而学会如何在CAD中进行图纸打印和布局设置同样是设计师们必备的技能之一。

本文将为大家介绍如何在CAD软件中进行图纸打印和布局设置，让您的设计作品得以完美呈现。

图纸打印
在CAD中进行图纸打印是将设计作品呈现出来的重要步骤。

以下是一些关键步骤：
设置打印尺寸和比例：在CAD软件中设置正确的打印尺寸和比例非常重要，确保您的设计在打印时不会失真或变形。

选择打印机：选择适合您需求的打印机，确保打印机连接正常并设置正确。

预览打印：在打印之前，务必进行打印预览，确保设计图纸的布局和内容符合您的需求。

设置打印参数：设置打印参数包括打印质量、颜色、纸张类型等，根据实际需求进行设置。

布局设置
CAD软件提供了丰富的布局设置功能，帮助设计师们更好地展示他们的设计作品。

以下是一些布局设置的技巧：
创建布局：在CAD软件中创建新的布局，可以根据需要设置不同的视图、比例和显示方式。

页面设置：调整页面大小、方向和边距，确保设计作品能够完整呈现在打印纸张上。

图层设置：在布局中设置图层的可见性和打印属性，确保打印出的图纸符合设计要求。

视图设置：调整视图的比例和显示方式，使设计作品在布局中展示得清晰明了。

通过掌握图纸打印和布局设置的技巧，您可以更好地展示您的设计作品，提高工作效率和设计质量。

在CAD软件中进行图纸打印和布局设置是设计工作中不可或缺的重要
环节，熟练掌握这些技能可以帮助设计师们更好地展示他们的设计作品，提高设计效率和质量。

CAD如何输出A3+的PDF图纸教程
说明：标准的A3尺寸（297mm*420mm）图纸想必大家都会打印，但是日常中会遇到A3+尺寸（宽度297mm，长度大于420mm）的图纸，怎么办呢？
1.准备工作：使用到的软件AutoCAD、Adobe acrobat。

2.量取图框Y增量。

打开CAD图纸，量取图框斜边距离，查询到Y增量=420单位
3.计算打印比例。

A3图纸宽为297mm，CAD图中Y增量=420单位。

所以1mm=420/297=1.414单位
4.打印参数设置。

CTRL+P打开打印窗口。

①打印机选择“Adobe PDF”；②图纸尺寸选择“Oversize A0”；③
打印范围选择“窗口”，选择打印对象时比所画图框稍大，保证全部显示；④打印比例填写1.414，计算步骤查看第3步；⑤打印样式表选择“monochrome.ctb”。

5.PDF文件输出。

全部参数设置完成后，预览无误，点击确定输出PDF文件
6.PDF文件裁剪。

①自定义快速工具；②编辑PDF——裁剪页面——添加，添加到快捷工具栏；③点击“裁
剪页面”，按照图纸的边框进行框选，再点击回车，点击确定后完成图纸裁剪。

打印cad图纸怎样设置好参数
想要在cad里面打印图纸需要设置很多参数，比如大小，比如尺寸，比如范围等等。

但是很多同学还不太清楚。

那么接下来下面是店铺整理的一些关于打印cad图纸怎样设置好参数，供您参阅。

打印cad图纸设置好参数的方法
通常我们打印CAD图纸，可以通过以下三种方式启动打印设置：
1、在菜单栏选择“文件”——“打印”;
2、在上方的工具栏点击打印机的图标按钮(如图所示);
3、直接在命令行输入”PLOT“就可以。

4、在弹出的打印设置对话框里，添加打印机(如图所示)，并连接成功。

5、连接成功后，纸张等设置都会变成默认状态。

根据需要，设置打印的纸张、数量：
1、图纸尺寸下拉列表选择纸张的大小，一般默认的都是A4纸;
2、在“打印份数”那里可以调整打印的数量。

设置打印范围：
1、打印区域设置，可以在打印范围下拉列表选择，“显示”即打印所有可见范围，窗口则可以自由选择需要打印的范围;
2、设置“打印比例”，默认是布满整张纸，也可以调整，从而实现对图纸的缩放。

设置打印质量：
1、点击对话框右下角的箭头(如图所示)，可以展开隐藏选项。

在下拉列表
2、选择“打印质量”，默认分了五档，可以根据需要选择，质量越高，打印出来的越清晰。

3、同时，在隐藏选项里面，也可以选择“横向或纵向”打印。

CAD中的图纸打印和比例设置技巧图纸打印是CAD设计过程中非常重要的一步，它决定了设计成果能否准确地呈现在纸张上，以及能否得到正确的比例。

在进行图纸打印时，有一些常用的技巧和设置可以帮助我们获得高质量的打印结果。

本文将介绍一些在CAD软件中的图纸打印和比例设置的技巧。

首先，我们需要选择正确的打印机和纸张尺寸。

在CAD软件中，我们可以通过打开打印设置对话框来选择打印机，并设置纸张尺寸。

通常情况下，我们会选择与设计尺寸相匹配的纸张尺寸，以确保打印结果准确无误。

其次，我们需要设置正确的打印比例。

在CAD软件中，我们可以通过缩放选项来设置打印比例。

如果我们想要打印整个图纸，可以选择“适应纸张”选项，以便将图纸缩放至适应所选纸张尺寸的大小。

如果我们想要打印特定区域的图纸，可以选择“窗口”选项，并在图纸上选择一个矩形区域，软件将只打印选择的区域。

另外，我们还可以调整图纸的布局和排列方式。

在CAD软件中，我们可以选择横向或纵向打印。

如果我们的图纸比较大，可以选择将它们分成多个部分进行打印，并在打印时将它们组合在一起。

此外，我们还可以调整图纸在纸张上的位置，以便使其更好地适应纸张。

除了以上的基本设置，还有一些其他的技巧可以帮助我们获得更好的打印效果。

首先，我们可以选择合适的打印质量。

CAD软件通常提供几种不同的打印质量选项，如草图、普通和最佳。

根据实际需要，我们可以选择适当的打印质量，以平衡打印速度和打印质量。

其次，我们可以调整打印线宽。

在CAD软件中，我们可以为不同的图层和对象设置线宽。

在打印时，我们可以选择是否要将线宽打印出来。

如果我们想要呈现出更精细的线条效果，可以选择打印线宽；如果我们只关心图形形状而不关心线条的精细程度，可以选择不打印线宽。

另外，我们还可以选择是否打印阴影。

在CAD软件中，我们可以为对象设置阴影效果。

在打印时，我们可以选择是否要将阴影打印出来。

如果我们关心图形的真实感和立体感，可以选择打印阴影；如果我们只关心图形的形状，可以选择不打印阴影。

cad中如何打印图纸大小
Auto CAD广泛应用于建筑、机械、电子等领域，所以打印图纸是必须要掌握的一项技巧。

那么cad怎么设置合适的大小打印图纸呢?接下来就让小编给您细细道来。

cad中打印图纸大小的方法：
打开CAD图纸以后，点击左上角第四个的打印按钮，进入打印-模型窗口。

打印-模型窗口出现，鼠标点击下拉左边的打印机/绘图仪的名称，选中你所使用的打印机。

鼠标点击下拉左边的图纸尺寸，选中你要打印的图纸类型。

鼠标点击窗口按钮选择要打印的图纸把图纸圈起来，也可以点击打印范围选择图纸，然后点击一下左键，这样图纸就被选中了。

选中后的图纸如下：
选择好图纸以后要点击选中左边下面的居中打印，这样图纸打印出来时就在图纸的中间位置。

点击选择布满图纸，这样图纸打印出来就会布满整张图纸，再选择好图纸所显示的单位。

右边点击选中图纸的方向，横向，纵向取决于图纸的规格大小，然后点击确定即可。

如果你不确定图纸方向，可以点击左下角的预览按钮进行查看。

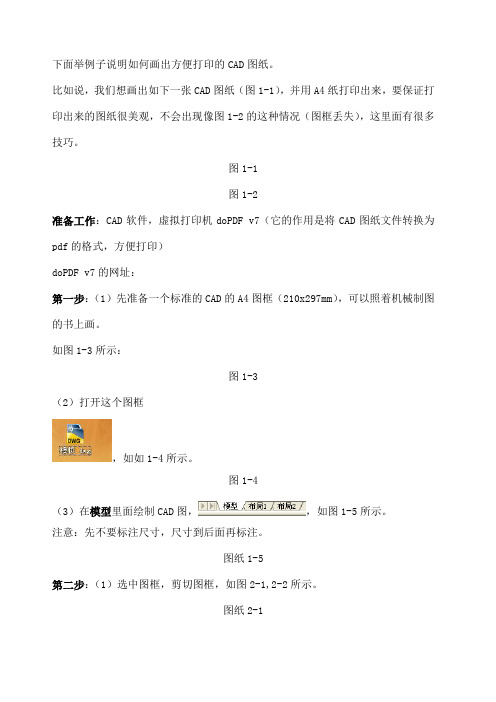

下面举例子说明如何画出方便打印的CAD图纸。

比如说，我们想画出如下一CAD图纸（图1-1），并用A4纸打印出来，要保证打印出来的图纸很美观，不会出现像图1-2的这种情况（图框丢失），这里面有很多技巧。

图1-1图1-2准备工作：CAD软件，虚拟打印机doPDF v7（它的作用是将CAD图纸文件转换为pdf 的格式，方便打印）doPDF v7的网址：.duote./soft/1329.html第一步：（1）先准备一个标准的CAD的A4图框（210x297mm），可以照着机械制图的书上画。

如图1-3所示：图1-3（2）打开这个图框，如如1-4所示。

图1-4 （3）在模型里面绘制CAD图，，如图1-5所示。

注意：先不要标注尺寸，尺寸到后面再标注。

图纸1-5第二步：（1）选中图框，剪切图框，如图2-1,2-2所示。

图纸2-1图2-2 （2）选中布局1，，进入布局1中，如图2-3所示，图2-4（3）鼠标移动到布局1上，在布局1上单击鼠标右键，在弹出的对话框中选择页面设置管理器（G）。

将弹出如图2-5所示的对话框，图2-5（4）选择修改（M），弹出如图2-6的对话框：图2-6上图中主要修改以上画红圈的两项，其他的不用改。

名称（M）选择我们之前安装的虚拟打印机doPDF v7，图纸尺寸（Z）选择A4 Rotated。

如图2-7所示，图2-7（5）点击上图中的确定选项，再点击页面管理器中的关闭选项，如图2-8所示，图2-8（6）删除上图中间的实线框，如图2-9所示，图2-9（7）然后在这个界面中按Ctrl+V键或者是鼠标右键选择粘贴，出现我们之前在模型中剪切的A4的标准图框。

如图2-10所示，图2-10（8）用鼠标滚轮或者中键放大这块白色的布局，让十字型的交叉点与白色布局的左下角交叉点重合。

如图2-11所示，点击鼠标左键确定，出现如图2-12的界面，这样我们就把标准的A4图框粘到布局1中了，现在的布局1就相当于一标准的A4图纸。
