PHNIX空气源热泵、燃气锅炉、电锅炉全年运行费用对比表
- 格式:xls
- 大小:26.00 KB
- 文档页数:4
油、煤、气、电。

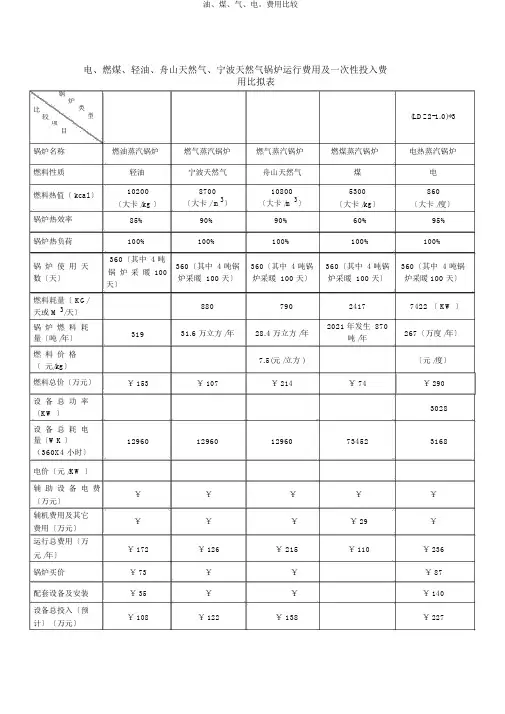

费用比较电、燃煤、轻油、舟山天然气、宁波天然气锅炉运行费用及一次性投入费用比拟表锅炉比类型较项目锅炉名称燃料性质燃料热值〔 kcal 〕锅炉热效率锅炉热负荷锅炉使用天数〔天〕燃料耗量〔 KG/ 天或 M 3/天〕锅炉燃料耗量〔吨 /年〕燃料价格〔元/kg〕燃料总价〔万元〕设备总功率〔KW 〕设备总耗电量〔WK 〕(360X4 小时〕(LDZ2-1.0)*3燃油蒸汽锅炉燃气蒸汽锅炉燃气蒸汽锅炉燃煤蒸汽锅炉电热蒸汽锅炉轻油宁波天然气舟山天然气煤电102008700108005300860〔大卡 /kg 〕〔大卡 / m3〕〔大卡 /m 3〕〔大卡 /kg〕〔大卡 /度〕85%90%90%60%95%100%100%100%100%100%360〔其中 4 吨360〔其中 4 吨锅360〔其中 4 吨锅360〔其中 4 吨锅360〔其中 4 吨锅锅炉采暖 100炉采暖 100 天〕炉采暖 100 天〕炉采暖 100 天〕炉采暖 100 天〕天〕88079024177422 〔 KW 〕31931.6 万立方 /年28.4 万立方 /年2021 年发生 870267〔万度 /年〕吨 /年7.5(元 /立方 )〔元 /度〕¥ 153¥ 107¥ 214¥ 74¥ 2903028 129601296012960734523168电价〔元 /KW 〕辅助设备电费¥¥¥¥¥〔万元〕辅机费用及其它¥¥¥¥ 29¥费用〔万元〕运行总费用〔万¥ 172¥ 126¥ 215¥ 110¥ 236元 /年〕锅炉买价¥ 73¥¥¥ 87配套设备及安装¥ 35¥¥¥ 140设备总投入〔预¥ 108¥ 122¥ 138¥ 227计〕〔万元〕。

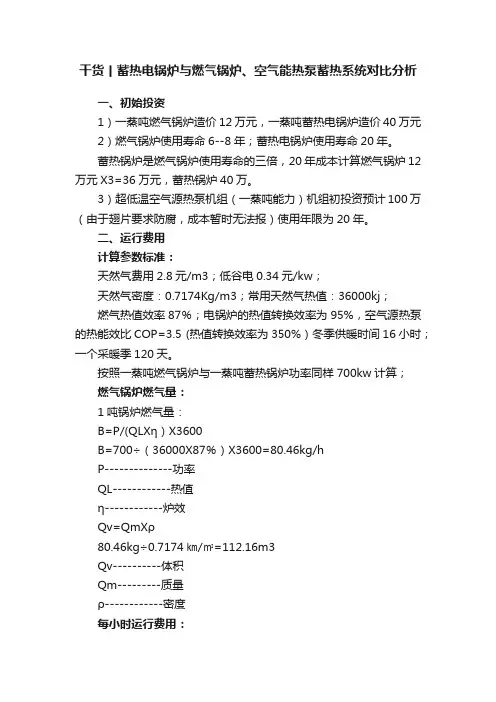

干货丨蓄热电锅炉与燃气锅炉、空气能热泵蓄热系统对比分析一、初始投资1)一蒸吨燃气锅炉造价12万元,一蒸吨蓄热电锅炉造价40万元2)燃气锅炉使用寿命6--8年;蓄热电锅炉使用寿命20年。
蓄热锅炉是燃气锅炉使用寿命的三倍,20年成本计算燃气锅炉12万元X3=36万元,蓄热锅炉40万。
3)超低温空气源热泵机组(一蒸吨能力)机组初投资预计100万(由于翅片要求防腐,成本暂时无法报)使用年限为20年。
二、运行费用计算参数标准:天然气费用2.8元/m3;低谷电0.34元/kw;天然气密度:0.7174Kg/m3;常用天然气热值:36000kj;燃气热值效率87%;电锅炉的热值转换效率为95%,空气源热泵的热能效比COP=3.5 (热值转换效率为350%)冬季供暖时间16小时;一个采暖季120天。
按照一蒸吨燃气锅炉与一蒸吨蓄热锅炉功率同样700kw计算;燃气锅炉燃气量:1吨锅炉燃气量:B=P/(QLXη)X3600B=700÷(36000X87%)X3600=80.46kg/hP--------------功率QL------------热值η------------炉效Qv=QmXρ80.46kg÷0.7174㎞/㎡=112.16m3Qv----------体积Qm---------质量ρ------------密度每小时运行费用:燃气锅炉:112.16m3X2.8元=314.05元/小时蓄热电锅炉:700kw/hX0.34元÷95%=250.53元/小时空气源热泵:700kw/hX0.34元÷350%=68元/小时一天费用:燃气锅炉:314.05元/小时X16小时=5024.8元蓄热电锅炉:250.53元/小时X16元=4008.4元空气源热泵采暖:68元/小时X16元=1088元一个采暖季费用:燃气锅炉燃气:5024.8元X120天=602976元蓄热电锅炉用电:4008.4元X120天=481008元空气源热泵用电:1088元X120天=130560元综上:一个采暖季空气源热泵的运行费用比蓄热电锅炉节省35万元,比燃气锅炉节能47.2万元。

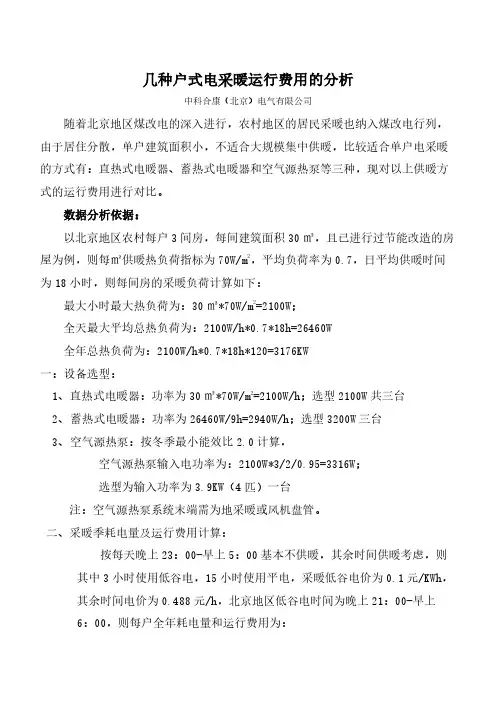

几种户式电采暖运行费用的分析中科合康(北京)电气有限公司随着北京地区煤改电的深入进行,农村地区的居民采暖也纳入煤改电行列,由于居住分散,单户建筑面积小,不适合大规模集中供暖,比较适合单户电采暖的方式有:直热式电暖器、蓄热式电暖器和空气源热泵等三种,现对以上供暖方式的运行费用进行对比。
数据分析依据:以北京地区农村每户3间房,每间建筑面积30㎡,且已进行过节能改造的房屋为例,则每㎡供暖热负荷指标为70W/m2,平均负荷率为0.7,日平均供暖时间为18小时,则每间房的采暖负荷计算如下:最大小时最大热负荷为:30㎡*70W/m2=2100W;全天最大平均总热负荷为:2100W/h*0.7*18h=26460W全年总热负荷为:2100W/h*0.7*18h*120=3176KW一:设备选型:1、直热式电暖器:功率为30㎡*70W/m2=2100W/h;选型2100W共三台2、蓄热式电暖器:功率为26460W/9h=2940W/h;选型3200W三台3、空气源热泵:按冬季最小能效比2.0计算,空气源热泵输入电功率为:2100W*3/2/0.95=3316W;选型为输入功率为3.9KW(4匹)一台注:空气源热泵系统末端需为地采暖或风机盘管。
二、采暖季耗电量及运行费用计算:按每天晚上23:00-早上5:00基本不供暖,其余时间供暖考虑,则其中3小时使用低谷电,15小时使用平电,采暖低谷电价为0.1元/KWh,其余时间电价为0.488元/h,北京地区低谷电时间为晚上21:00-早上6:00,则每户全年耗电量和运行费用为:1、直热式电暖器:年耗电量: 2.1KW*18*0.7*120天*3台=9526Kwh年运行费用:2.1KW*(3h*0.1元/KWh+15h*0.488元/KWh)*0.7*120天*3台=4032元每平米年运行费用为:4032元/90㎡=44.8元/㎡2、蓄热式电暖器:年耗电量: 3.2KW*9h*0.7*120天*3台=7258Kwh年运行费用:3.2KW*9h*0.1元/Kwh*120天*3台=725.76元每平米年运行费用为:725.76元/90㎡=8.06元/㎡3、空气源热泵:因空气源热泵机组为水系统,晚上不能停止,需要低温运行,低温运行按30%负荷率考虑,则计算如下:年耗电量:3.9KW*18h*0.7*120+4.87*6h*0.3*120=6879KWh正常运行费用:3.9KW*(3h*0.1元/KWh+15h*0.488元/KWh)*0.7*120天=2497元低温运行费用:3.9KW*6h*0.1元/KWh*0.3*120天=84元每平米运行费用为:(2497+84)元/90㎡=28.67元/㎡根据以上分析,直热式电暖器运行费用最高,蓄热式电暖器运行费用最低,且放置位置灵活,不需要进行维护,空气源热泵运行费用也较低,但还需要进行末端采暖管道的安装,系统比较复杂,且需要专业人员进行日常维护。

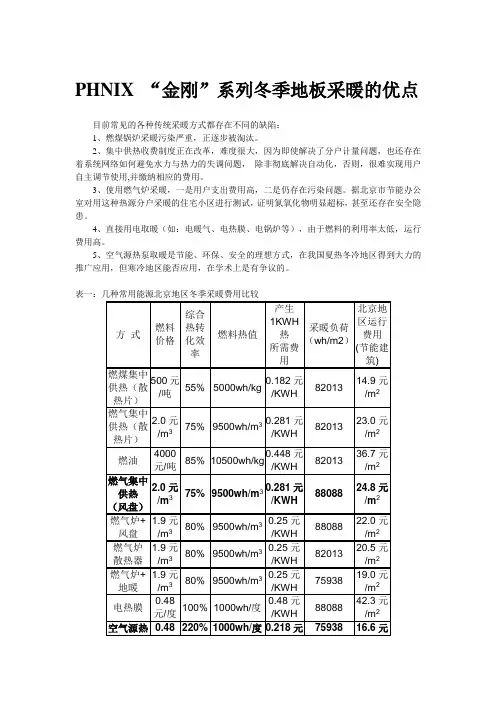

PHNIX “金刚”系列冬季地板采暖的优点目前常见的各种传统采暖方式都存在不同的缺陷:1、燃煤锅炉采暖污染严重,正逐步被淘汰。
2、集中供热收费制度正在改革,难度很大,因为即使解决了分户计量问题,也还存在着系统网络如何避免水力与热力的失调问题,除非彻底解决自动化,否则,很难实现用户自主调节使用,并缴纳相应的费用。
3、使用燃气炉采暖,一是用户支出费用高,二是仍存在污染问题。
据北京市节能办公室对用这种热源分户采暖的住宅小区进行测试,证明氮氧化物明显超标,甚至还存在安全隐患。
4、直接用电取暖(如:电暖气、电热膜、电锅炉等),由于燃料的利用率太低,运行费用高。
5、空气源热泵取暖是节能、环保、安全的理想方式,在我国夏热冬冷地区得到大力的推广应用,但寒冷地区能否应用,在学术上是有争议的。
注:12、不同散热末端的负荷(wh/m2)如下:风盘88088,对流式散热器82013,辐射地板75938。
1.我国冬季采暖现状随着环保要求的提高,我国越来越多的城市限制燃煤采暖,随之而来何种清洁节能的采暖系统可替代燃煤采暖成为关系到国计民生的紧要课题。
另外,随着人民生活质量的提高,空调的普及率大大提高,在经济发达地区,房地产开发商除了希望得到环保经济的采暖系统外,也往往向业主提供空调系统以提高楼盘档次。
如果能创造冷暖合一的清洁经济的一体化系统,无疑是开发商所企盼的,也迎合了市场的需求。
2.“金刚”系列冬季地板采暖的优点(一)舒适、卫生、保健:地面辐射供暖是最舒适的供暖方式,室内地表温度均匀,室温由下而上逐渐递减,给人以脚温头凉的良好感觉;不易造成污浊空气对流,室内空气洁净;改善血液循环,促进新陈代谢。
(二)节约空间、美化居室:室内取消了暖气片及其支管,增加使用面积,便于装修和家居布置,减少卫生死角。
(三)高效节能:辐射供暖方式较对流供暖方式热效率高,热量集中在人体受益的高度内;传送过程中热量损失小;低温地面辐射供暖可实行分层、分户、分室控制,用户可根据情况进行调控,有效节约能源。

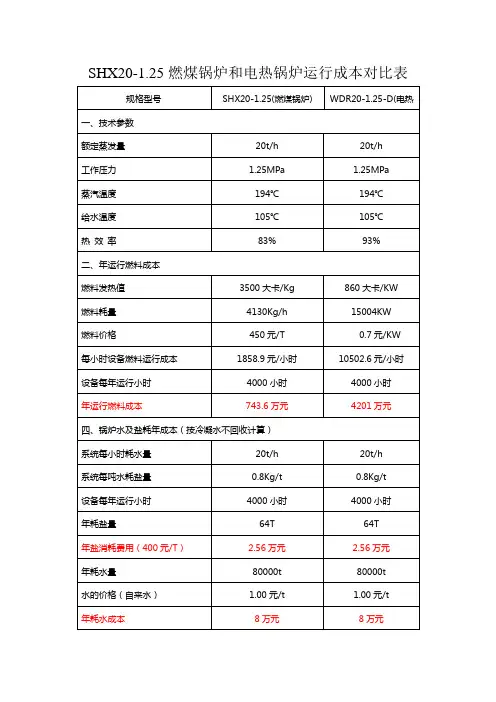

SHX20-1.25燃煤锅炉和电热锅炉运行成本对比表
规格型号SHX20-1.25(燃煤锅炉) WDR20-1.25-D(电热锅
炉)
一、技术参数
额定蒸发量20t/h 20t/h
工作压力 1.25MPa 1.25MPa
蒸汽温度194℃194℃
给水温度105℃105℃
热效率83% 93%
二、年运行燃料成本
燃料发热值3500大卡/Kg 860大卡/KW 燃料耗量4130Kg/h 15004KW
燃料价格450元/T 0.7元/KW 每小时设备燃料运行成本1858.9元/小时10502.6元/小时设备每年运行小时4000小时4000小时
年运行燃料成本743.6万元4201万元四、锅炉水及盐耗年成本(按冷凝水不回收计算)
系统每小时耗水量20t/h 20t/h
系统每吨水耗盐量0.8Kg/t 0.8Kg/t
设备每年运行小时4000小时4000小时
年耗盐量64T 64T
年盐消耗费用(400元/T) 2.56万元 2.56万元
年耗水量80000t 80000t
水的价格(自来水) 1.00元/t 1.00元/t 年耗水成本8万元8万元
五、人员工资
人员数量配备至少12人配备至少10人
年工资(1000/月人)14.4万元12万元
灰渣的处理约20000元0元
设备维修费用~5万元~59万元
说明:
1、以上计算结果根据1T蒸汽的热量等于60万大卡的发热量进行换算所得。
2、通过以上对比,结果表明电热锅炉的运行成本远远高于燃煤锅炉运行成本,也高于燃气锅炉的运行成本,也高于燃油锅炉。
3、电热锅炉的初投资成本也远远高于燃煤锅炉初投资成本。

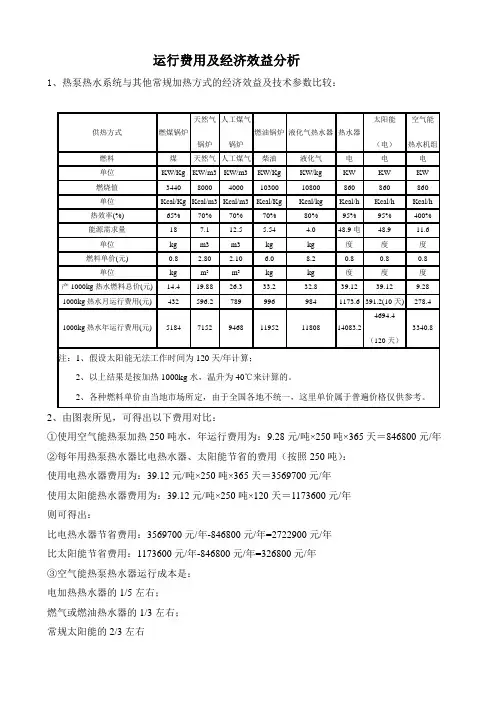

运行费用及经济效益分析1、热泵热水系统与其他常规加热方式的经济效益及技术参数比较:2、由图表所见,可得出以下费用对比:①使用空气能热泵加热250吨水,年运行费用为:9.28元/吨×250吨×365天=846800元/年②每年用热泵热水器比电热水器、太阳能节省的费用(按照250吨):使用电热水器费用为:39.12元/吨×250吨×365天=3569700元/年使用太阳能热水器费用为:39.12元/吨×250吨×120天=1173600元/年则可得出:比电热水器节省费用:3569700元/年-846800元/年=2722900元/年比太阳能节省费用:1173600元/年-846800元/年=326800元/年③空气能热泵热水器运行成本是:电加热热水器的1/5左右;燃气或燃油热水器的1/3左右;常规太阳能的2/3左右3、由此可见热泵热水方案比其它常规供热方案更节省投资,主要优点如下:①效果明显:热泵能效比COP平均达到3.8以上,而燃气锅炉机组的热效率最多能达到0.8,一般情况在0.75以下。
也就是说热泵热水器消耗1个单位的能量,能产生3.8-4.0个单位的热量转化成热水。
而燃气炉消耗1个单位的能量,才能产生0.75-0.80个单位的热量。
由此可见热泵热水器能以最小的能源获得最大的经济效益,比燃气炉效率高得多。
适合长期投资。
现实中,常规太阳能往往让人误解为零成本运行,而实际上,由于阴雨天气和夜晚的影响,太阳能是无法全天候工作,它每年有1/3以上的时间要利用其它辅助加热,以致运行成本远远超过热泵热水的成本,另外从表中可以看到:在不考虑人工及其它费用的情况下,采用热泵方案仅比燃煤锅炉方案略贵。
如果考虑人工及其它费用则采用热泵方案是最省的。
因此,从成本效益及环境方面看,热泵热水机组使用是最节能的,选择热泵是明智之举。
②使用寿命长:如果将折算入成本,热泵设备的投入成本将是比较低的。

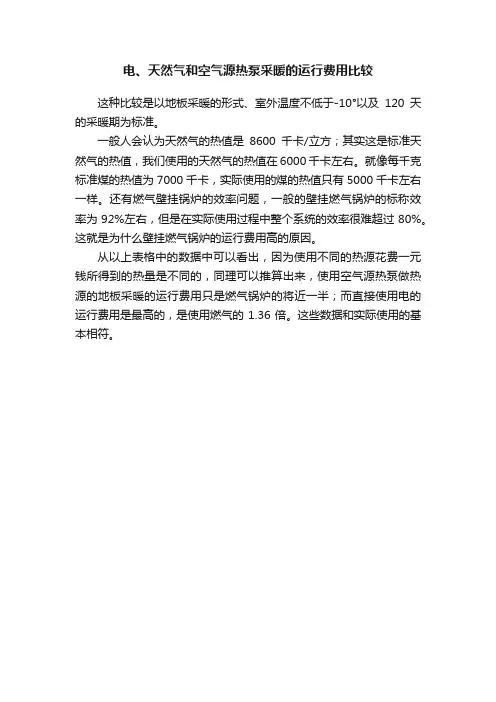

电、天然气和空气源热泵采暖的运行费用比较
这种比较是以地板采暖的形式、室外温度不低于-10°以及120天的采暖期为标准。
一般人会认为天然气的热值是8600千卡/立方;其实这是标准天然气的热值,我们使用的天然气的热值在6000千卡左右。
就像每千克标准煤的热值为7000千卡,实际使用的煤的热值只有5000千卡左右一样。
还有燃气壁挂锅炉的效率问题,一般的壁挂燃气锅炉的标称效率为92%左右,但是在实际使用过程中整个系统的效率很难超过80%。
这就是为什么壁挂燃气锅炉的运行费用高的原因。
从以上表格中的数据中可以看出,因为使用不同的热源花费一元钱所得到的热量是不同的,同理可以推算出来,使用空气源热泵做热源的地板采暖的运行费用只是燃气锅炉的将近一半;而直接使用电的运行费用是最高的,是使用燃气的1.36倍。
这些数据和实际使用的基本相符。

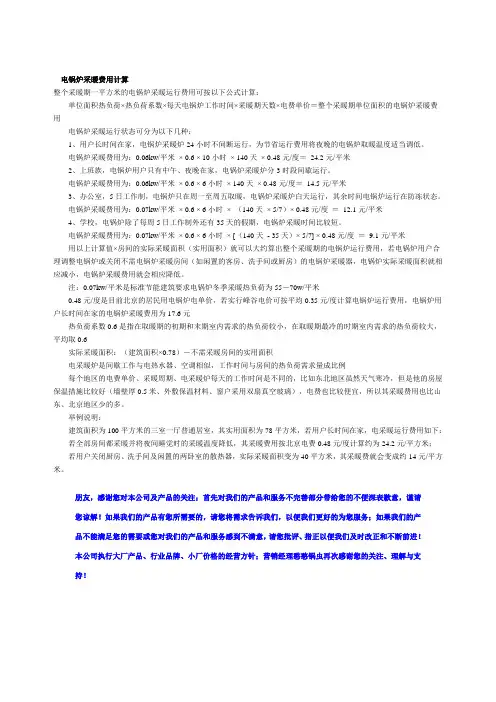

电锅炉采暖费用计算整个采暖期一平方米的电锅炉采暖运行费用可按以下公式计算:单位面积热负荷×热负荷系数×每天电锅炉工作时间×采暖期天数×电费单价=整个采暖期单位面积的电锅炉采暖费用电锅炉采暖运行状态可分为以下几种:1、用户长时间在家,电锅炉采暖炉24小时不间断运行,为节省运行费用将夜晚的电锅炉取暖温度适当调低。
电锅炉采暖费用为:0.06kw/平米× 0.6 × 10小时× 140天× 0.48元/度=24.2元/平米2、上班族,电锅炉用户只有中午、夜晚在家,电锅炉采暖炉分3时段间歇运行。
电锅炉采暖费用为:0.06kw/平米× 0.6 × 6小时× 140天× 0.48元/度=14.5元/平米3、办公室,5日工作制,电锅炉只在周一至周五取暖,电锅炉采暖炉白天运行,其余时间电锅炉运行在防冻状态。
电锅炉采暖费用为:0.07kw/平米× 0.6 × 6小时×(140天× 5/7)× 0.48元/度=12.1元/平米4、学校,电锅炉除了每周5日工作制外还有35天的假期,电锅炉采暖时间比较短。
电锅炉采暖费用为:0.07kw/平米× 0.6 × 6小时× [(140天- 35天)× 5/7] × 0.48元/度=9.1元/平米用以上计算值×房间的实际采暖面积(实用面积)就可以大约算出整个采暖期的电锅炉运行费用,若电锅炉用户合理调整电锅炉或关闭不需电锅炉采暖房间(如闲置的客房、洗手间或厨房)的电锅炉采暖器,电锅炉实际采暖面积就相应减小,电锅炉采暖费用就会相应降低。
注:0.07kw/平米是标准节能建筑要求电锅炉冬季采暖热负荷为55-70w/平米0.48元/度是目前北京的居民用电锅炉电单价,若实行峰谷电价可按平均0.35元/度计算电锅炉运行费用,电锅炉用户长时间在家的电锅炉采暖费用为17.6元热负荷系数0.6是指在取暖期的初期和末期室内需求的热负荷较小,在取暖期最冷的时期室内需求的热负荷较大,平均取0.6实际采暖面积:(建筑面积×0.78)-不需采暖房间的实用面积电采暖炉是间歇工作与电热水器、空调相似,工作时间与房间的热负荷需求量成比例每个地区的电费单价、采暖周期、电采暖炉每天的工作时间是不同的,比如东北地区虽然天气寒冷,但是他的房屋保温措施比较好(墙壁厚0.5米、外敷保温材料、窗户采用双扇真空玻璃),电费也比较便宜,所以其采暖费用也比山东、北京地区少的多。
空气能与燃气燃油锅炉、电锅炉全年费用对比空气能热泵热水器以其高效、节能、环保等优点,越来越受到国内用户的认可和使用。
空气能热泵热水器是利用热泵技术制备热水的热水器。
热泵机组系统由压缩机、水热交换器、节流元件和空气换热器(翅片)四部分组成。
其工作原理是首先在压缩机作用下完成气态压力的上升和升温过程(也称为冷媒),接着再进入高效换热器,释放热能以传递水。
泠媒被变成液体,在节流元件被减压并节流进入蒸发器之后,液体冷媒吸收大量的大气和阳光的低品位热能和快速蒸发(沸腾)再次变成气体,然后将制冷剂吸入压缩机内,因此连续循环使单元只需要消耗少量电能,从空气中获得大量的传热水来加热热水。
空气能热泵中央热水机组广泛应用于宾馆、别墅、假日度假酒店、健身、桑拿浴室、体育场、学校、工厂等需要提供大量的热水的地方应用。
一、压缩过程蒸发后的工作流体被吸入压缩机,通过压缩机的压缩功能工作压缩成高压和高温气体,即使自来水的温度再低,也容易加热和液化自来水。
二、冷凝过程从压缩机排出的高压和高温工作流体在室温下通过吸收来自自来水的热量而转化为液体工作流体。
三、节流过程在将液化制冷剂送到热泵发动机的蒸发器之前,利用毛细管的压力差使制冷剂在绝热水箱的冷凝器中冷凝和减压,并使其变成即使在超低温下也很容易蒸发的状态。
四、蒸发过程液体工作物质吸收周围空气的热量,并连续蒸发,由液体工作物质吸收的空气变成冷空气。
目前市场上存在着大量的热水采暖设备,下面是热泵热水器与其他热水采暖设备的比较,以对40M3热水进行加热。
①、日常用水量m =40m3加热40吨热水所需热负荷Q=cm△t=1×40000×(55℃-15℃)=1600000(kcal)②、空气能热泵热水机组运行费用计算电发热值860kcal/度,那么空气源热泵总效率在300%~500%之间,按一般家庭全年使用效率以350%计,管道热损失5%,电0.85元/度。
全年平均能效比:[(4.0×6) (3.0×6)]/12 = 3.5耗电量:1600000÷860÷3.5÷0.95=559.54(度/天)运行费用:559.54×0.85=475.61(元/天)平均费用:475.61÷40=11.89元/吨③、燃油锅炉运行费用计算轻柴油热值10200 kcal/kg,效率80%,管道热损失5%,油4.8元/kg。
燃煤、天然气、电三种锅炉费用比较燃煤锅炉天燃气锅炉电热锅炉锅炉额定2 吨120 万千卡1440 千瓦容量锅炉价格21 万元32 万元万元配套设备热水交换器、水处理器、循环水泵等(三种费用一样,不做比较)费1一配套设备风机等 2 万元减压阀、风机等 4万元变压器、开关柜等 15 万元次费 23/h*400元 /nm 3=万元性初装费 :6h*170nm投贴费:40kw*450元居民 300 元/nm 3、办公 400 元/nm 3、商贴费 :1440kw*200 元 /kw= 万元初装费资/kw= 万元业 500 元 /nm 3贴费: 45kw*450 元 /kw=2 万元专线 165 元/kw 公网 200 元 kw锅炉 80m2、费用万元锅炉占 10m2、费用万元占地堆煤和渣场50m 2、费锅炉房 80m2、费用万元配电室 30m2、费用万元用 5万元合计万元万元万元锅炉热效35%70%98%率燃料额定运h155nm 3/h1440kwh 消耗行燃料实际费h消耗用燃料单价150 元/t元/nm 3燃料费用42 元 /h元 /h元 /h月工资 4 人*45 元 / 人 =1800 2 人 *450 元 / 人 =900 元 1 人 *450 元 / 人 =450 元元月排烟除4*250元 =1000 元无无尘费平段 (1 小时 ):1h** 元/kwh= 元每天运行谷段 (5 小时 ):5h** 元/kwh= 元6 小时燃42 元 /h*6=252元元/h*6h= 元三项附加费用:6h* 元/kwh*元料费用/kwh= 元合计 :元。
表一热水设备燃油锅炉液化锅炉天然气锅炉电锅炉空气源热水器煤锅炉全自动生物质颗粒燃料锅炉表二对比项目传统煤锅炉燃油热水锅炉出水量2t/h 2t/h 出水速度中等快受环境影响不受环境影响不受环境影响用电负荷小(小于1kw)小(小于1kw)自动化程度手动操作自动控制环保性能污染,环保性能最差达到环保要求安全性能不安全安全出水温度90度90度占用面积(袋水箱)较大小(小于1kw)燃料类型普通煤轻柴油初次投资费用约1.8万元约2.4万元加热一吨水费用约10.4元约33.65元年运行费用约37960元约122822元备注:1、以加热一吨水为例,温度从15度上升到55度(温升40度)的情况下2、以上表格中的费用计算是在环境温度为20度夏,一吨水温升40度,40000kcal÷550kcal/kg÷70%=10.440000kcal÷4500kcal/kg÷90%=9.87需热源梁40000kcal÷10200kcal/kg÷85%=4.6140000kcal÷10800kcal/kg÷85%=4.3640000kcal÷8600kcal/kg÷85%=5.4740000kcal÷860kcal/kg÷95%=47.540000kcal÷860kcal/kg÷98%=13.3热原单价运行成本7.3元/kg33.65元5元/m³21.8元3元/m³16.4元0.98元/kw/h46.5元0.98元/kw/h13元1元/kg10.4元0.9元/kg8.9元电锅炉生物质颗粒热水炉2t/h相当于一台25P的机组2t/h快快不受环境影响受环境影响很大不受环境影响大(120kw/h)大(大于等于25kw)小(小于1kw)自动控制自动控制自动控制1-2天加料一次无污染无污染达到环保要求安全安全安全90度90度90度小占地面积大小电电生物质颗粒约2.6万元约10万元约3.5万元约46.5元约13元约8.9元约169725元约47450约32485元升40度)的情况下,需要热量40000kcal。
