动压静压动静压轴承的工作原理及装配知识

轴承分为两类：一类是滚动轴承，一类是滑动轴承。

一般滚动轴承分为四个部分：内圈、外圈、滚珠（针）和保持架。

有些轴承还带有侧盖。

“动压轴承”和“静压轴承”，这两个概念只有滑动轴承才有。

他们的原理都是一样的：采用滑动摩擦的形式，限定工件在径向的位置。

滑动轴承需要润滑，动压轴承和静压轴承的润滑方式不一样。

总的说起来，静压轴承的各种性能要优于动压轴承，但动压轴承的成本略低。

动静压轴承主轴安装调试工艺规程装机调试必读动静压主轴安装调试工艺规程摘要：<1>开箱检查所有零部件，观察在运输过程中有无损伤。

<2> 把磨头装上机床，注意在往机床上装的过程中，不要碰撞机床主轴。

<3> 从泵站加油口处加入2#主轴油约110升到油标的四分之三，加油时一定要三层绸子布过滤。

注意：一定要2#主轴油，不能用别的代替。

<4> 把泵站电机接入机床总开关，即机床总开关一开，泵站电机就工作。

检查泵站电机转向是否顺时针转动。

把高压进油软管插在加油口内，泵站工作15~20分钟，油路自循环，保证泵站出油清洁。

5> 把泵站上的压力继电器接在主轴电机的控制线路上，即泵站供油压力>13kg时，主轴电机可以启动工作；泵站压力<13kg时主轴电机不能启动。

这样做的目的是为了保护动静压主轴正常使用过程中不受损伤。

<6>把泵站上的高压进油软管接到主轴上的进油接头上。

注意：此步工序极为重要，一定要仔细认真，在接接头时千万别进入赃物。

因为这时如果进入赃物是不能出来的。

这样就影响了动静压主轴的正常工作，甚至抱轴！<7> 把回油管两端分别接在主轴和泵站回油管嘴上。

<8> 打开机床总开关，泵站工作，通过溢流阀调压，把泵站压力调整在1.7MPa∽1.8MPa之间。

<9> 观察主轴上的压力表，这时主轴处于静压状态。

静压应该是:1.6 MPa∽ 1.7 MPa之间。

主轴静压轴承的工作原理
1.涡流效应：主轴静压轴承中，通过高速旋转的球壳将液体（通常是
润滑油）转换成涡流。

涡流越大，油膜厚度越薄，反之亦然。

利用介质动
压原理，涡流与轴套之间形成压力差，形成了一个稳定的油膜力，支撑主
轴旋转。

2.压力分布：油膜在轴承内径和外径之间形成一个压力分布区域。

在
轴承内径，润滑油受到轴承载荷的压力作用形成较高的压力，使得油膜的
厚度较大。

在轴承外径，润滑油没有受到载荷的压力，形成较低的压力，
使得油膜的厚度较薄。

这种压力分布的区域，可以使得轴承稳定地旋转。

3.压力梯度：主轴静压轴承通过调整轴套与球壳之间的间隙大小，以
及润滑油的黏度和流量，形成一个良好的压力梯度。

即轴承内径到外径的
压力逐渐降低，在轴承内径形成最高的压力，使得油膜在此处形成最大的
厚度，提供最大的支撑力。

这样可以保证主轴在高速旋转时不会接触到轴
承摩擦表面，减少磨损和能量损失。

4.润滑性能：主轴静压轴承的润滑性能是保证其正常工作的关键。

润
滑油膜不仅能够支撑轴承载荷，还可以降低运动部件的摩擦和磨损。

因此，润滑油的选择和维护都是至关重要的，要求润滑油具有较低的粘度，良好
的氧化稳定性和耐磨损性能。

总结起来，主轴静压轴承的工作原理是通过润滑油膜的静压力支撑主
轴旋转。

这种轴承可以有效地减少摩擦和磨损，提高机器的刚度和稳定性，具有广泛的应用前景。

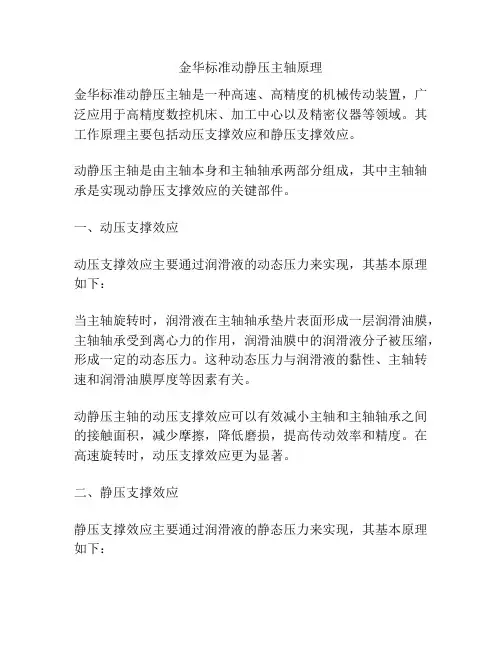

金华标准动静压主轴原理
金华标准动静压主轴是一种高速、高精度的机械传动装置，广泛应用于高精度数控机床、加工中心以及精密仪器等领域。

其工作原理主要包括动压支撑效应和静压支撑效应。

动静压主轴是由主轴本身和主轴轴承两部分组成，其中主轴轴承是实现动静压支撑效应的关键部件。

一、动压支撑效应
动压支撑效应主要通过润滑液的动态压力来实现，其基本原理如下：
当主轴旋转时，润滑液在主轴轴承垫片表面形成一层润滑油膜，主轴轴承受到离心力的作用，润滑油膜中的润滑液分子被压缩，形成一定的动态压力。

这种动态压力与润滑液的黏性、主轴转速和润滑油膜厚度等因素有关。

动静压主轴的动压支撑效应可以有效减小主轴和主轴轴承之间的接触面积，减少摩擦，降低磨损，提高传动效率和精度。

在高速旋转时，动压支撑效应更为显著。

二、静压支撑效应
静压支撑效应主要通过润滑液的静态压力来实现，其基本原理如下：
在主轴静止时，润滑液靠自身的粘性和压破液体的黏度形成一定的静态压力，使主轴与主轴轴承之间形成一个稳定的气体膜，从而实现主轴的支撑和旋转。

静压支撑效应可以保证主轴在高速旋转时的稳定性和刚度，减小振动和共振现象，提高加工质量和效率。

总结起来，金华标准动静压主轴的工作原理主要包括动压支撑效应和静压支撑效应。

动压支撑效应通过润滑液的动态压力来减小主轴和主轴轴承的接触面积，降低摩擦和磨损；静压支撑效应通过润滑液的静态压力来实现主轴的支撑和旋转。

这两种效应相互协同作用，保证了主轴在高速旋转时的稳定性、刚度和精度。

以上就是金华标准动静压主轴的相关参考内容，希望对您有所帮助。

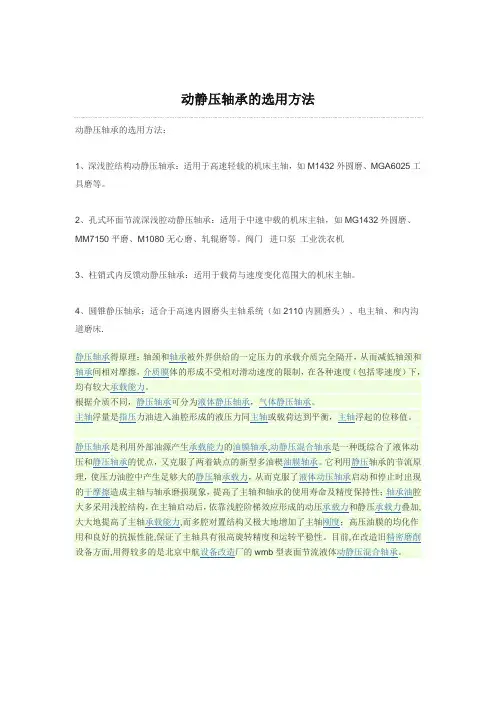

动静压轴承的选用方法
动静压轴承的选用方法：
1、深浅腔结构动静压轴承：适用于高速轻载的机床主轴，如M1432外圆磨、MGA6025工具磨等。

2、孔式环面节流深浅腔动静压轴承：适用于中速中载的机床主轴，如MG1432外圆磨、MM7150平磨、M1080无心磨、轧辊磨等。

阀门进口泵工业洗衣机
3、柱销式内反馈动静压轴承：适用于载荷与速度变化范围大的机床主轴。

4、圆锥静压轴承：适合于高速内圆磨头主轴系统（如2110内圆磨头）、电主轴、和内沟道磨床.
静压轴承得原理：轴颈和轴承被外界供给的一定压力的承载介质完全隔开，从而减低轴颈和轴承间相对摩擦，介质膜体的形成不受相对滑动速度的限制，在各种速度（包括零速度）下，均有较大承载能力。

根据介质不同，静压轴承可分为液体静压轴承，气体静压轴承。

主轴浮量是指压力油进入油腔形成的液压力同主轴或载荷达到平衡，主轴浮起的位移值。

静压轴承是利用外部油源产生承载能力的油膜轴承,动静压混合轴承是一种既综合了液体动压和静压轴承的优点，又克服了两着缺点的新型多油楔油膜轴承。

它利用静压轴承的节流原理，使压力油腔中产生足够大的静压轴承载力，从而克服了液体动压轴承启动和停止时出现的干摩擦造成主轴与轴承磨损现象，提高了主轴和轴承的使用寿命及精度保持性；轴承油腔大多采用浅腔结构，在主轴启动后，依靠浅腔阶梯效应形成的动压承载力和静压承载力叠加,大大地提高了主轴承载能力,而多腔对置结构又极大地增加了主轴刚度；高压油膜的均化作用和良好的抗振性能,保证了主轴具有很高旋转精度和运转平稳性。

目前,在改造旧精密磨削设备方面,用得较多的是北京中航设备改造厂的wmb型表面节流液体动静压混合轴承。

静压轴承原理静压轴承是一种常见的轴承形式，它利用流体静压的原理来支撑和减少轴承的摩擦。

静压轴承的原理是通过将流体（通常是润滑油或空气）压入轴承壳体中，在轴承与轴之间形成一层薄膜，使轴承可以在流体薄膜的支撑下运转，从而减少摩擦和磨损。

在本文中，我们将详细介绍静压轴承的原理及其工作过程。

静压轴承的原理是基于流体静压力的作用。

当轴承转动时，流体被压入轴承间隙中，形成一个压力区域。

这个压力区域可以支撑轴承并减少摩擦。

当轴承受到外部力作用时，流体薄膜会产生反作用力，使轴承保持在稳定的位置上。

这种原理使得静压轴承具有较低的摩擦和磨损，适用于高速、高负荷和高精度的工作环境。

静压轴承的工作过程可以分为三个阶段，启动阶段、稳定阶段和停止阶段。

在启动阶段，轴承开始旋转，流体被压入轴承间隙中，形成压力区域。

在稳定阶段，轴承达到稳定转速，流体薄膜可以完全支撑轴承并减少摩擦。

在停止阶段，轴承停止旋转，流体逐渐排出轴承间隙，压力区域消失。

这三个阶段的工作过程保证了静压轴承在不同工况下都能有效地工作。

静压轴承的原理使其具有许多优点。

首先，它具有较低的摩擦和磨损，能够延长轴承的使用寿命。

其次，静压轴承可以适应高速、高负荷和高精度的工作环境，具有较好的稳定性和可靠性。

此外，静压轴承还可以降低能量损耗，提高工作效率。

因此，静压轴承在航空航天、汽车、机械加工等领域得到了广泛的应用。

在实际应用中，静压轴承的原理需要与设计、制造和维护相结合，才能发挥最大的作用。

在设计阶段，需要考虑轴承的尺寸、材料和流体供给系统等因素，以确保轴承能够正常工作。

在制造阶段，需要保证轴承的加工精度和表面质量，以减少流体薄膜的泄漏和轴承的摩擦。

在维护阶段，需要定期更换润滑油、清洗轴承和检查流体供给系统，以保证静压轴承的正常运转。

总之，静压轴承是一种利用流体静压力原理的轴承形式，具有较低的摩擦和磨损，适用于高速、高负荷和高精度的工作环境。

静压轴承的原理和工作过程对于轴承的设计、制造和维护都具有重要的意义，可以提高轴承的使用寿命和工作效率。

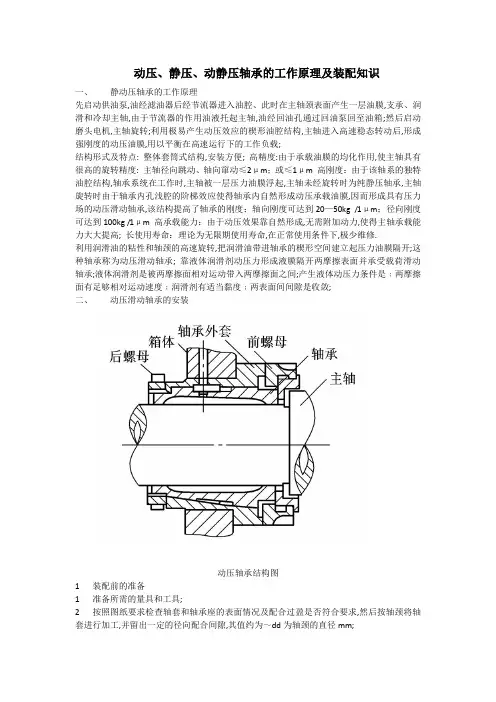

动压、静压、动静压轴承的工作原理及装配知识一、静动压轴承的工作原理先启动供油泵,油经滤油器后经节流器进入油腔、此时在主轴颈表面产生一层油膜,支承、润滑和冷却主轴,由于节流器的作用油液托起主轴,油经回油孔通过回油泵回至油箱;然后启动磨头电机,主轴旋转;利用极易产生动压效应的楔形油腔结构,主轴进入高速稳态转动后,形成强刚度的动压油膜,用以平衡在高速运行下的工作负载;结构形式及特点: 整体套筒式结构,安装方便; 高精度:由于承载油膜的均化作用,使主轴具有很高的旋转精度: 主轴径向跳动、轴向窜动≤2μm；或≤1μm 高刚度：由于该轴系的独特油腔结构,轴承系统在工作时,主轴被一层压力油膜浮起,主轴未经旋转时为纯静压轴承,主轴旋转时由于轴承内孔浅腔的阶梯效应使得轴承内自然形成动压承载油膜,因而形成具有压力场的动压滑动轴承,该结构提高了轴承的刚度；轴向刚度可达到20—50kg /1μm；径向刚度可达到100kg /1μm 高承载能力：由于动压效果靠自然形成,无需附加动力,使得主轴承载能力大大提高; 长使用寿命：理论为无限期使用寿命,在正常使用条件下,极少维修.利用润滑油的粘性和轴颈的高速旋转,把润滑油带进轴承的楔形空间建立起压力油膜隔开;这种轴承称为动压滑动轴承; 靠液体润滑剂动压力形成液膜隔开两摩擦表面并承受载荷滑动轴承;液体润滑剂是被两摩擦面相对运动带入两摩擦面之间;产生液体动压力条件是﹕两摩擦面有足够相对运动速度﹔润滑剂有适当黏度﹔两表面间间隙是收敛;二、动压滑动轴承的安装动压轴承结构图1 装配前的准备1 准备所需的量具和工具;2 按照图纸要求检查轴套和轴承座的表面情况及配合过盈是否符合要求,然后按轴颈将轴套进行加工,并留出一定的径向配合间隙,其值约为～dd为轴颈的直径mm;3 按照图纸要求检查轴套油孔、油槽及油路;在确认油路畅通后方可进行装配;2 装配1 装配时可用压力机将轴套压入轴承体内或用大锤将轴套打入轴承体内;为了装配方便,轴套表面应涂上一层薄机油;2 用冷却法装配时,将轴套放人盛有液氮的容器中冷却,数分钟后将轴套取出,立即放人轴承座中;注意：装配中不能用手直接拿轴套,以防冻伤;3 紧固螺钉固定防止轴套转动或轴向移动;4 测量轴套内径和轴颈外径,检查其圆度、圆柱度和间隙;可以用刮研修正;三、静力润滑的滑动轴承工作原理静压轴承结构静压轴承在其内圆表面上开有四个对称均匀分布的油腔油腔与油腔之间开有回油槽回油槽与油腔之间有封油面;两个相对的油腔与一个薄膜节流器连通油压为P的润滑油经节流器薄膜两侧的节流间隙流入轴承相对的两油腔中;当轴承空载时两相对油腔压力相等薄膜处于平直状态轴浮在中间;当轴承受载荷W时上油腔间隙增大油压减小下油腔间隙减小油压升高形成压力差由此节流器上薄膜向上凸起使上侧节流间隙减小节流阻力增大下侧节流间隙增大节流阻力减小此时下油腔的油压增大P1上油腔的油压减小到P2压力差ΔP=P1-P2于是将轴抬起直至上下油腔的油压相等使轴颈处于油腔的包围中形成液体润滑;静压轴承装配;1 检查配合尺寸;2 装配前,应彻底清除各零件的毛刺,并对零件、箱体孔及箱内部和管路系统仔细清洗,不允许留有切屑、磨粒、棉纱等杂物;3 静压轴承在压入轴承壳体孔或箱体孔时,要防止擦伤外圆表面,以免使油腔之间互通4 静压轴承装入箱体孔后,可用研磨方法使前后轴承的同轴度达到要求;5 接上静压润滑供油系统,润滑油要符合要求,并经粗、精过滤后加入油箱;6 用手轻轻转动主轴,当轻快灵活时可启动供油系统;7 启动后,要检查供油压力与油腔压力的比值是否正常,并检查各管道有无渗漏现象,不符合要求时要进行调整和修理;。

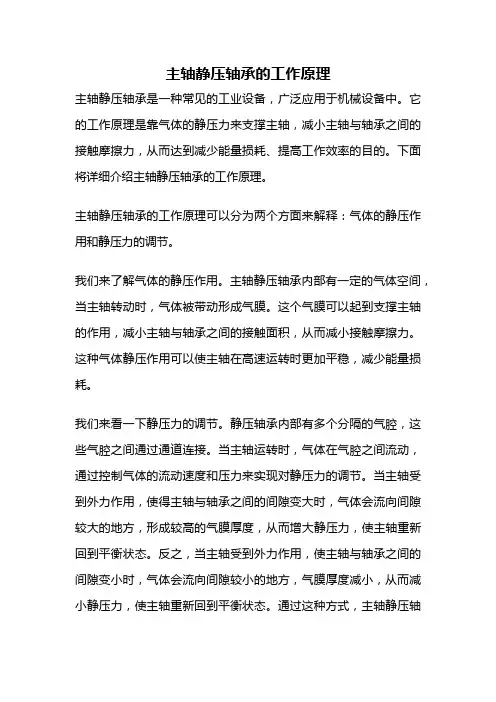

主轴静压轴承的工作原理主轴静压轴承是一种常见的工业设备，广泛应用于机械设备中。

它的工作原理是靠气体的静压力来支撑主轴，减小主轴与轴承之间的接触摩擦力，从而达到减少能量损耗、提高工作效率的目的。

下面将详细介绍主轴静压轴承的工作原理。

主轴静压轴承的工作原理可以分为两个方面来解释：气体的静压作用和静压力的调节。

我们来了解气体的静压作用。

主轴静压轴承内部有一定的气体空间，当主轴转动时，气体被带动形成气膜。

这个气膜可以起到支撑主轴的作用，减小主轴与轴承之间的接触面积，从而减小接触摩擦力。

这种气体静压作用可以使主轴在高速运转时更加平稳，减少能量损耗。

我们来看一下静压力的调节。

静压轴承内部有多个分隔的气腔，这些气腔之间通过通道连接。

当主轴运转时，气体在气腔之间流动，通过控制气体的流动速度和压力来实现对静压力的调节。

当主轴受到外力作用，使得主轴与轴承之间的间隙变大时，气体会流向间隙较大的地方，形成较高的气膜厚度，从而增大静压力，使主轴重新回到平衡状态。

反之，当主轴受到外力作用，使主轴与轴承之间的间隙变小时，气体会流向间隙较小的地方，气膜厚度减小，从而减小静压力，使主轴重新回到平衡状态。

通过这种方式，主轴静压轴承可以实现对主轴的稳定支撑，保证主轴的正常工作。

主轴静压轴承的工作原理还有一点需要注意，那就是气体的压力和流速对静压力的调节有重要影响。

当气体压力较高、流速较快时，气膜厚度较大，静压力较大，主轴的支撑能力也较强。

相反，当气体压力较低、流速较慢时，气膜厚度较小，静压力较小，主轴的支撑能力也较弱。

因此，在实际应用中，需要根据主轴的工作要求和负载情况来调节气体压力和流速，以保证主轴静压轴承的正常工作。

总结起来，主轴静压轴承的工作原理是通过气体的静压作用和静压力的调节来实现对主轴的支撑。

它可以减小主轴与轴承之间的接触摩擦力，提高主轴的工作效率和稳定性。

在实际应用中，需要根据主轴的工作要求和负载情况来调节气体压力和流速，以保证主轴静压轴承的正常工作。

动压轴承的工作原理
动压轴承是一种常见的机械零件，广泛应用于各种设备和机械系统中。

它的工
作原理是利用润滑油的动态压力，从而减轻轴与轴承之间的摩擦和磨损，以实现平稳运转。

动压轴承通常由两部分组成：轴和轴承套。

轴是旋转的主体，而轴承套是放置
在轴孔内的零件。

当轴旋转时，润滑油在轴承套的作用下形成一层油膜，这层油膜能够隔离轴和轴承套之间的摩擦。

轴承套内表面通常有一些油槽或油孔，用来供应润滑油，并形成一个润滑油膜。

当轴旋转时，由于润滑油的黏性，润滑油膜会形成一个油膜随轴的旋转而产生挟油泵效应，该效应也称为动压效应。

润滑油膜形成后，在轴与轴承套之间形成一层动压力。

动压力的作用下，轴和轴承套之间的实际接触面积变得很小，减少了摩擦和磨损。

此外，动压力还能够分散轴承套上产生的热量，以保持轴承温度在正常范围内，提高轴承的使用寿命。

动压轴承的工作原理具有以下优点：一是摩擦小，能减少能量损失；二是寿命长，能提高设备的使用寿命；三是运转平稳，能减少振动和噪音。

因此，在各种机械设备和系统中广泛应用。

总结一下，动压轴承利用润滑油的动态压力，实现轴与轴承套之间的分离，减
少摩擦和磨损。

其工作原理简单实用，具有优异的工作性能，在现代机械工程中起着重要的作用。

静压轴承的工作原理一、引言静压轴承是一种常用的机械传动元件，广泛应用于各种机械设备中。

其主要作用是支撑转子，减小转子与轴之间的摩擦和磨损，提高机械设备的运行效率和寿命。

本文将详细介绍静压轴承的工作原理。

二、静压轴承的结构静压轴承由两个部分组成：固定部分和旋转部分。

固定部分包括壳体和导向环，旋转部分包括轴和滑动面。

其中，壳体是静止不动的，导向环固定在壳体内侧，并且与轴相切。

滑动面是轴上与导向环接触的表面。

三、静压轴承的工作原理1. 静压效应当旋转部分开始运动时，由于滑动面与导向环之间存在一定的空隙，流体（通常为液体或气体）就会从空隙中进入，并形成一个高压区域。

这个高压区域会产生一个向心力，在垂直于滑动面方向上支持旋转部分。

2. 惯性效应当旋转部分开始运动时，它会产生一定的惯性力。

这个惯性力会使液体或气体从高压区域流向低压区域，从而形成一个低压区域。

这个低压区域会产生一个向心力，在垂直于滑动面方向上支持旋转部分。

3. 压缩效应当旋转部分开始运动时，由于液体或气体的可压缩性，它们会在高压区域被压缩。

这个压缩效应会使液体或气体从高压区域流向低压区域，从而形成一个低压区域。

这个低压区域会产生一个向心力，在垂直于滑动面方向上支持旋转部分。

四、静压轴承的优点和应用1. 优点静压轴承具有以下优点：（1）摩擦小：由于液体或气体的介入，静压轴承的摩擦系数非常小。

（2）磨损小：由于液体或气体的介入，静压轴承的磨损非常小。

（3）寿命长：由于摩擦和磨损的减小，静压轴承的寿命比其他轴承更长。

（4）运行平稳：由于液体或气体的介入，静压轴承的运行非常平稳。

2. 应用静压轴承广泛应用于以下领域：（1）航空航天：静压轴承被广泛应用于飞机、导弹和卫星等航空航天设备中。

（2）机床制造：静压轴承被广泛应用于高速机床、精密加工机床和大型数控机床等设备中。

（3）液压设备：静压轴承被广泛应用于液压泵、液压马达和液力变矩器等设备中。

五、总结本文详细介绍了静压轴承的工作原理。

静压轴承原理静压轴承是一种常见的工业设备，它利用流体静压原理来支撑和减少机械设备的摩擦。

静压轴承原理的核心是利用流体的静压力来支撑轴承和减少摩擦，从而实现更平稳的旋转运动。

在本文中，我们将深入探讨静压轴承的原理，以及其在工业生产中的应用。

首先，让我们来了解一下静压轴承的工作原理。

静压轴承通常由轴承壳体、轴承垫片和润滑油组成。

当机械设备开始旋转时，润滑油会被压入轴承壳体内部，形成一个润滑油膜。

在旋转过程中，润滑油膜会产生静压力，将轴承支撑起来，从而减少了摩擦力。

这种静压力的产生是通过润滑油在轴承表面形成的压力梯度来实现的，从而支撑轴承并减少了机械设备的摩擦损耗。

静压轴承的原理可以带来许多优点。

首先，它能够提供更稳定和平滑的旋转运动，减少了机械设备的振动和噪音。

其次，静压轴承能够承受较大的载荷，具有较高的承载能力。

此外，静压轴承还能够延长机械设备的使用寿命，减少了设备的维护成本。

因此，静压轴承在工业生产中得到了广泛的应用。

在工业生产中，静压轴承被广泛应用于各种旋转设备中，如发电机、风力发电机、涡轮机、压缩机等。

它们能够有效地减少机械设备的摩擦损耗，提高了设备的运行效率和稳定性。

此外，静压轴承还被应用于一些对摩擦和振动要求较高的精密设备中，如航空航天设备、精密加工设备等。

总的来说，静压轴承利用流体静压原理来支撑和减少机械设备的摩擦，从而实现更稳定和高效的旋转运动。

它在工业生产中有着广泛的应用，能够提高设备的运行效率和稳定性，减少了设备的维护成本，因此受到了工程技术人员的广泛青睐。

希望本文能够帮助读者更好地了解静压轴承的原理和应用，为工程实践提供一定的参考价值。

静压轴承的工作原理引言静压轴承是一种常见的工业设备，广泛应用于各种机械设备中。

它的工作原理是利用介质的静压力来支撑和减轻轴承上的负载，从而减少接触磨损和摩擦。

本文将深入探讨静压轴承的工作原理及其在工程中的应用。

静压轴承的基本原理静压轴承是一种基于液压原理的轴承，它由轴承座、轴套、活塞、密封装置以及润滑介质等组成。

当轴承轴向负载增加时，介质通过活塞的移动产生压力，使轴承实现与轴的支撑与分离。

这种支撑方式主要依赖于介质的压力差和摩擦力的平衡。

静压轴承工作原理的详细解释润滑介质的选择静压轴承中的润滑介质通常为油、气体或液体，其选择需考虑轴承负载、运动速度以及工作环境等因素。

油是最常见的润滑介质，因为它具有良好的润滑性和散热性能。

气体润滑适用于高速旋转轴承，而液体润滑适用于大负荷和低转速的情况。

润滑剂的供给方式润滑剂的供给方式通常有保压和循环两种方式。

保压方式是将润滑介质保持在一定的压力下，通过压力差来支撑轴承负载。

而循环方式则是将润滑介质循环供给，保持压力恒定并同时冷却轴承。

活塞的作用机制活塞是静压轴承中起关键作用的部件之一。

当轴向负载增加时，活塞受到力的作用移动，改变介质的压力。

通过控制活塞的移动，并依靠介质的压力差和摩擦力的平衡，实现对轴承的支撑与分离。

轴承座的设计轴承座的设计需要考虑到轴承的负荷、速度和工作环境等因素。

座的外形和材料的选择都会影响到轴承的工作效果。

合理的轴承座设计能够提高轴承的稳定性和寿命。

密封装置的重要性密封装置在静压轴承中起到防止介质泄漏和外界污染物进入的作用。

它能够保持轴承内部的润滑条件，减少磨损和摩擦。

密封装置的设计和材料选择需要结合工作环境和轴承要求进行。

静压轴承的应用领域静压轴承广泛应用于各种机械设备中，如航空、航天、能源、化工、冶金、机械制造等行业。

它们被用于支撑和减轻重载设备的负荷，提高设备的可靠性和寿命。

静压轴承的优缺点分析优点1.静压轴承能够实现轴与轴承的完全分离，减少接触磨损和摩擦。

动静压轴承⼯作原理和设计⼏种典型液体动静压轴承结构特点与应⽤2007-1-23 来源：本⽂介绍了⼏种典型的、使⽤场合较多的液体动静压轴承的结构及特点，并举了各种动静压轴承在机床上应⽤的实例及效果。

液体动静压轴承精度⾼、刚度⼤、寿命长、吸振抗震性能好，主要⽤于精密加⼯机械及⾼速、⾼精度设备的主轴。

既可⽤于旧机床改造，也可⽤于新机床配套。

采⽤动静压轴承可以完全恢复机床因主轴轴承问题⽽丧失的加⼯精度和表⾯粗糙度；提⾼机床主轴精度和切削效率；并可多年连续使⽤⽽不需维修。

多年来我国⼀些企业采⽤动静压轴承为新机床配套和进⾏国产和进⼝旧机床设备改造，均获得了满意的使⽤效果和显著的经济效益。

液体动静压轴承综合了静压轴承的优点，消除了这两种轴承的不⾜。

其特点是采⽤整体式轴承与表⾯深浅腔结构油腔轴承系统⼯作时主轴被⼀层压⼒油膜浮起，主轴为经电机驱动已悬浮在轴承之间发⽣机械摩擦与磨损，从⽽提⾼轴承寿命且有良好的精度保持性。

当电机驱动主轴旋转时，轴承油腔内由于阶梯效应⾃然形成动静压承载油膜，轴承成为具有静压压⼒场的东压滑动轴承。

与三块、五块⽡相⽐，动静压轴承为整体式使结构，轴承与箱体孔接触⾯积⼤，为刚性连接，是油膜刚度得到充分的发挥利⽤。

主轴⼯作时，油膜刚度是轴承静态刚度与动态刚度的叠加，有很强的承载能⼒。

压⼒油膜的“均化”作⽤可使主轴回转精度⾼于轴颈和轴承的加⼯精度。

⼀、静压轴承的⼏种典型结构及特点液体动静压轴承所采⽤油腔结构、节流器与静压轴承相⽐均不相同。

静压轴承采⽤的固定节流器有“⼩孔”、“⽑细管”等，可变节流器⼤多设置在轴承外部的静⽌部位，结构复杂，使⽤时常因节流器出⾯截流⾯太⼩，油液杂质易堆积⽽发⽣堵赛。

早期设计的动静压轴承为浅腔结构，分有节流器和⽆节流器两种。

图1为节流器的动静压轴承，深腔与浅腔形成静压腔，浅腔兼备节流功能。

压⼒油ps 进⼊中间环槽后，流⼊深腔和浅腔，经两端的轴向封油⾯排出，当主轴在轴承中⾼速旋转时，由于浅腔同轴向封油⾯台阶及主轴中⼼的轴承中微⼩偏⼼，⾃然形成楔形油膜⽽产⽣动压承载油膜。

如装配静压轴承和滚动轴承01.何为液体静压润滑？答：利用外界的油压系统供给一定压力润滑油，将轴颈浮起，使轴与轴颈达到润滑的目的，这种润滑方式称液体静压润滑。

利用这种润滑的原理制造的轴承，叫液体静压润滑轴承。

02.简述静压轴承的工作原理？答：静压轴承的工作原理，泵出口具有一定压力Ps的油液，经过节流器（节流器方式有固定节流和可变节流两种）进入压力腔，把轴颈与轴承分开，即把轴颈悬浮在轴承中间。

03.静压润滑轴承具有哪些特点？答：静压润滑轴承具有如下特点：（1）摩擦力小，启动和运转时功耗小，传动效率高。

（2）正常运转和频繁起动时，都不会发生金属之间的直接接触所造成的磨损。

（3）由于轴颈的浮起，是靠外来油的压力来实现的，因此能在极低的速度下正常工作。

（4）润滑油层具有良好的抗振性能，所以轴运转平。

(5）油膜具有补偿误差的作用，能减少锚承与轴本身制造误差的影响，轴的回转精度高。

（6）具有较高的承载能力，能适应于不同载荷的要求。

04.怎样装配静压润滑轴承？答：静压轴承的装配方法应根据轴承结构而定，其步骤：（1）装配前，必须将全部零件及油管系统用汽油彻底清洗，不允许用棉纱等去擦洗，防止纤维物质堵塞节流孔。

（2）仔细检查主轴与轴承间隙一般双边间隙为0.035-0.04mm、然后将轴承压入壳体中。

（3）轴承装人壳体孔后，应保证其前后轴承的同轴度要求和保证主轴与轴承间隙。

（4）试车前，液用供给系统需运转2h，然后清洗过滤器，再接入静压轴承中正试试车。

05.用作滑动轴系轴承村的材料应满足哪些性能要求？答：应满足以下要求：(1）要具有足够的强度和塑性。

（2）要有良好的跑合性，减摩性和耐磨性。

（3）要有良好的润滑和散热性能。

（4）要有良好的工艺性能。

06.什么叫静压轴承的刚度？其大小说明什么意义？答：静压轴承工作时，外载荷变化与轴颈偏心距变化的比值，叫做静压轴承的刚度。

静压轴承的刚度大，因而同轴度好。

07.怎么装配滚动轴承？答：（1）装配前应详细检查轴承内孔、轴、外环与外壳孔的配合实际尺寸，符合要求后才能进行装配。

舟山动静压主轴工作原理
舟山动静压主轴工作原理如下：
动静压主轴是一种高速、高精度的机械传动设备，主要用于工件在加工过程中提供旋转动力。

其工作原理基于动静压的工作原理。

1. 动静压：动静压是指在介质中施加压力，使得静止的工作面靠近活动的活塞或转子。

当液体或气体经由压力差传递到活塞或转子时，因为动静压的作用，产生了稳定的支撑力，使得活塞或转子能够旋转或工作。

2. 主轴结构：舟山动静压主轴的结构主要包括定子、活塞、主轴轴承、液压缸和液压系统。

定子是主轴的静止部分，通常由钢材制成。

活塞是主轴的工作部分，直接与工件接触，并通过液体或气体的压力实现旋转。

主轴轴承用于支撑主轴的转动，并提供稳定的摩擦力。

液压缸通过提供恒定的压力对活塞施加力。

液压系统则负责控制压力和流量等参数，以确保主轴的正常运行。

3. 工作原理：当液压系统启动时，液体被泵送至液压缸，并对活塞施加压力。

这种压力导致活塞产生动静压力，使得主轴以一定的转速旋转。

通过控制液体的压力和流量，可以调节主轴的转速和工作负载。

同时，主轴轴承提供摩擦力，使得主轴稳定地旋转，并转动工件完成加工过程。

总结：舟山动静压主轴的工作原理是通过液压系统对活塞施加
压力，使得主轴产生动静压力，从而实现高速、高精度的旋转工作。

这种设计能够提供稳定的支撑和摩擦力，适用于各种加工场景。

静压轴承工作原理是静压轴承工作原理是基于液体静压原理的一种轴承结构，它能够通过液体的静压力，在轴承部件之间形成气膜，减少机械磨擦和热量产生，保证轴承运转的稳定性和耐久性。

静压轴承由轴承套、液体供给装置和液体阻尼装置组成。

液体供给装置通常由油源泵、管道和滤芯等组成，其作用是将液体压力增加到一定值，并将其供给给轴承套。

液体阻尼装置主要由阻尼孔和流道组成，它的作用是调节液体流动的速度和压力，在液体供给到轴承套的过程中产生一定的阻尼力，减小轴承的振动和噪音。

静压轴承工作的基本原理是静压力的产生和液体的运动。

具体来说，当泵向轴承供给一定压力的液体时，液体会通过阻尼孔进入轴承套的流道，形成一层液体薄膜，即静压气膜。

在液体进入轴承套的过程中，通过阻尼孔和流道的设计，能够逐渐减小液体的流速和压力，从而产生一定的阻尼力。

这种阻尼力能够有效地减小轴承的振动和噪音，提高轴承的运转稳定性。

静压轴承工作时，液体静压力对轴承部件的支撑作用也非常重要。

当液体压力增大时，液体薄膜的厚度也会增加，从而增大了轴承部件之间的支撑面积，形成更加均匀的支撑力。

这种支撑力可以减小轴承部件的接触应力，减少磨擦和热量产生，从而降低了轴承的磨损和热量累积。

静压轴承还具有自润滑的特点，即液体在轴承套中形成的液薄膜能够起到润滑作用。

液体薄膜的厚度决定了润滑效果的好坏，当液体压力增大时，液薄膜的厚度也会增加，从而提高了轴承的润滑效果。

这种自润滑的特点使得静压轴承在高速、高温和重载等恶劣条件下，仍能够保证轴承的良好润滑和运转性能。

总结起来，静压轴承利用液体的静压力，在轴承部件之间形成气膜，减小机械磨擦和热量产生，保证轴承运转的稳定性和耐久性。

其工作原理包括液体供给和液体阻尼两个方面，其中液体供给装置通过泵将液体压力增加并供给到轴承套，液体阻尼装置通过阻尼孔和流道的设计产生一定的阻尼力，减小轴承的振动和噪音。

静压轴承还具有自润滑的特点，能够自动形成液薄膜，提供润滑效果。

静压轴承的工作原理静压轴承是一种常见的机械传动元件，它的工作原理是利用液体静压力来支撑轴承和轴承座之间的摩擦力，从而实现轴承的旋转。

静压轴承的工作原理非常简单，但是它的应用范围非常广泛，可以用于各种机械设备中，如汽车、飞机、船舶、机床等。

静压轴承的工作原理是利用液体静压力来支撑轴承和轴承座之间的摩擦力，从而实现轴承的旋转。

液体静压力是指液体在静止状态下所产生的压力，它是由于液体分子之间的相互作用力所产生的。

当液体静止时，液体分子之间的相互作用力会使液体分子之间产生一定的压力，这就是液体静压力。

静压轴承的工作原理是利用液体静压力来支撑轴承和轴承座之间的摩擦力，从而实现轴承的旋转。

在静压轴承中，液体静压力是由轴承座内的液体所产生的。

当轴承旋转时，液体静压力会使轴承和轴承座之间产生一定的间隙，从而减小轴承和轴承座之间的摩擦力，使轴承能够顺畅地旋转。

静压轴承的工作原理非常简单，但是它的应用范围非常广泛。

静压轴承可以用于各种机械设备中，如汽车、飞机、船舶、机床等。

在汽车中，静压轴承可以用于发动机、变速器、转向器等部件中，可以减小摩擦力，提高机械效率，延长机械寿命。

在飞机中，静压轴承可以用于发动机、涡轮机、液压泵等部件中，可以减小机械振动，提高机械稳定性，保证飞行安全。

在船舶中，静压轴承可以用于主机、副机、泵等部件中，可以减小机械噪音，提高机械效率，降低机械维护成本。

在机床中，静压轴承可以用于主轴、导轨、滚珠丝杠等部件中，可以减小机械磨损，提高机械精度，提高机械加工效率。

静压轴承的工作原理虽然简单，但是它的设计和制造却非常复杂。

静压轴承的设计需要考虑轴承和轴承座的尺寸、形状、材料、液体流量、液体压力等因素，需要进行复杂的计算和模拟。

静压轴承的制造需要采用高精度的加工设备和工艺，需要进行严格的质量控制和检测。

静压轴承的维护和保养也非常重要，需要定期检查液体流量、液体压力、轴承和轴承座的磨损情况，及时更换液体和轴承，保证静压轴承的正常工作。

静压轴承工作原理
静压轴承是一种常见的工业设备，它通过利用流体静压力来支撑轴承工作，从而减少摩擦和磨损，提高设备的稳定性和寿命。

静压轴承的工作原理主要包括流体静压支撑原理、静压膜支撑原理和静压气膜支撑原理。

首先，流体静压支撑原理是静压轴承的基本工作原理之一。

当轴承工作时，润滑油或其他流体被注入轴承间隙中，当轴承旋转时，流体产生静压力，支撑轴承工作。

这种原理可以有效减少摩擦和磨损，提高轴承的稳定性和寿命。

其次，静压膜支撑原理是静压轴承的另一种工作原理。

在静压轴承中，通常会设置一个薄膜，当轴承旋转时，薄膜产生静压力，支撑轴承工作。

这种原理可以使轴承在高速旋转时保持稳定，减少振动和噪音，提高工作效率。

最后，静压气膜支撑原理是静压轴承的另一种重要工作原理。

在一些特殊的工况下，可以利用气体的静压力来支撑轴承工作。

通过控制气体的流动和压力，可以实现对轴承的精确支撑，从而提高设备的稳定性和精度。

综上所述，静压轴承的工作原理主要包括流体静压支撑原理、静压膜支撑原理和静压气膜支撑原理。

这些原理通过利用流体的静压力来支撑轴承工作，从而减少摩擦和磨损，提高设备的稳定性和寿命。

静压轴承在工业生产中具有重要的应用价值，对于提高设备的性能和可靠性具有重要意义。

静压轴承工作原理
静压轴承是一种基于静压原理工作的轴承装置。

它通过液体（一般是油润滑剂）在轴与轴套之间形成一层薄膜，使得轴与轴套之间几乎没有直接接触，从而减少了摩擦和磨损。

静压轴承的工作原理非常简单，主要包括以下几个方面。

1. 轴转动：当轴开始转动时，润滑剂会随着轴的运动形成一层薄膜在轴套表面。

2. 压力产生：由于轴转动时产生的离心力作用，润滑剂在轴套内的涡流流动，形成一个中心低压区和周围高压区。

3. 高压区作用：润滑油在高压区通过液体的压力作用，将轴与轴套之间的间隙填满，并形成一个润滑膜。

4. 润滑膜作用：润滑膜的形成使得轴与轴套之间的直接接触减少到最低，从而极大地减小了轴与轴套之间的摩擦和磨损。

5. 支撑和承载：润滑膜的作用使得轴能够得到良好的支撑，并承受来自负载的压力。

总的来说，静压轴承通过液压力在轴与轴套之间形成一个润滑膜，从而实现对轴的支撑和承载。

它具有结构简单、摩擦小、寿命长等优点，在工业领域得到广泛应用。

静压滑动轴承工作原理今天来聊聊静压滑动轴承工作原理吧。

大家有没有注意过那种大型机械的转动部分，就像摩天轮的轴吧。

摩天轮缓缓转动，但是那么巨大又沉重的装置，它的轴为什么能那么稳定地转动而不容易磨损呢？这里面就有点静压滑动轴承原理的影子。

静压滑动轴承，它是靠外部供给压力油，在轴承的油腔内形成具有一定压力的润滑油膜，来支承载荷。

这就好比我们在冰面上推一个很重的箱子。

冰面非常光滑，箱子就很容易滑动。

这里的冰面就像是有润滑油膜的静压滑动轴承，大大的减小了摩擦力。

我最开始接触静压滑动轴承原理的时候，真的挺头疼的。

那些个专业术语，什么油腔、节流器之类的，可把我绕晕了。

但是后来慢慢摸索发现，其实也不复杂。

打个比方啊，油腔像是储存润滑油的小仓库。

外部的油泵就像超级服务员，不断地把油送到这些小仓库里，维持着足够的油压。

而节流器呢，就像是仓库的管理员，控制着进出的油量，不能让油太多，也不能太少，保证油膜的压力刚刚好。

这就要说到静压滑动轴承在实际中的应用了。

在精密的机床里常常能看到它的身影。

要是没有静压滑动轴承，那些超精密的加工就别想实现了。

就像用普通铅笔很难画出精确的细线，但是用那种很细的绘图笔就能做到。

静压滑动轴承能够让机床的传动轴那么精确的运动，就是凭借这稳定的油膜支撑着。

不过话说回来，有时候也有让人困惑的地方呢。

比如说在极端环境下，像温度变化很大的时候，这个油膜的压力会有些不稳定，具体怎么调整才能够一直保持良好的性能就是个问题。

这也提醒我们在使用静压滑动轴承的时候，要考虑到工作环境这个重要因素。

说到这里，你可能会问，那怎么确保油膜始终均匀呢？这就是个很好的问题。

其实啊，在设计的时候就要考虑很多因素了，像油腔的布局呀，节流器的类型呀等等。

学习静压滑动轴承的工作原理，就像打开了一个新世界的大门。

而且这也让我理解了很多大型机械精密运转的秘密。

不知道你们有没有类似的发现呢？大家可以一起讨论讨论。
