模具表面的化学热处理技术概述

化学热处理渗碳：为了获得高硬度、高耐磨的表面及强韧的心部，渗碳后必须进行淬火加低温回火处理。

按渗碳介质可分为：气体渗碳、液体渗碳、固体渗碳。

渗氮：①渗氮层具有高硬度、高耐磨性；②渗氮层比热容打，在钢件表面形成压应力层可显著提高耐疲劳性能，渗氮层的耐疲劳性优于渗碳层；③渗氮层表面有化学稳定性高的ε相，能显著提高耐腐蚀性。

渗氮能形成性能优越的渗氮层，但由于工艺时间太长，使得生产率太低，成本高，应尽量少采用。

渗氮一般用在强烈磨损、耐疲劳性要求非常高的零件，有的场合是除要求机械性能外还要求耐腐蚀的零件。

碳氮共渗（俗称“氰化”）：按工艺温度分：低温碳氮共渗（520-580℃），工艺温度低，共渗过程是以氮原子为主、碳原子为辅的渗入过程，俗称“软氮化”；中温碳氮共渗（780-880℃）；高温碳氮共渗（880-930℃）。

优点：①与渗碳相比处理温度低，渗后可直接淬火，工艺简单，晶粒不易长大，变形裂倾向小，能源消耗少，共渗层的疲劳性和抗回火稳定性好；②与渗氮相比，生产周期大大缩短，对材料适用广。

氮碳共渗：氮碳共渗起源于西德，是在液体渗氮基础上发展起来的。

早期氮碳共渗是在含氰化物的盐浴中进行的。

由于处理温度低，一般在500-600℃，过程以渗氮为主，渗碳为辅，所以又称为“软氮化”。

氮碳共渗工艺的优点如下：①氮碳共渗有优良的性能：渗层硬度高，碳钢氮碳共渗处理后渗层硬度可达HV570-680；渗氮钢、高速钢、模具钢共渗后硬度可达HV850-1200；脆性低，有优良的耐磨性、耐疲劳性、抗咬合性和耐腐蚀性。

②工艺温度低，且不淬火，工件变形小。

③处理时间短，经济性好。

④设备简单，工艺易掌握。

存在问题是：渗层浅，承受重载荷零件不宜采用。

渗硼：渗硼是一种有效地表面硬化工艺。

将工件置于能产生活性硼的介质中，经过加热、保温，使硼原子渗入工件表面形成硼化物层的过程称为渗硼。

金属零件渗硼后，表面形成的硼化物（FeB、Fe2B、TiB2、ZrB2、VB2、CrB2）及碳化硼等化合物的硬度极高，热稳定性。

模具热处理pvdPVD（Physical Vapor Deposition）是一种常用的模具热处理技术。

在模具制造过程中，通过PVD技术可以对模具表面进行镀膜，提高其硬度和耐磨性，延长其使用寿命。

本文将从人类的视角出发，详细介绍模具热处理PVD技术的原理、应用以及优势。

一、PVD技术的原理PVD技术是一种将固态材料通过物理过程转变为蒸气态，再通过沉积在基材表面形成薄膜的方法。

这种技术主要通过两种方式实现：蒸发和溅射。

蒸发是将固态材料加热到一定温度，使其转变为蒸气态，然后沉积在模具表面形成薄膜。

溅射则是通过将固态材料置于高能离子轰击下，使其离子化并沉积在基材表面。

二、PVD技术的应用PVD技术在模具热处理中有着广泛的应用。

首先，它可以提高模具表面的硬度，增强其抗磨性和耐腐蚀性能，从而延长模具的使用寿命。

其次，PVD技术可以使模具表面形成均匀、致密的薄膜，提高模具的加工精度和表面质量。

此外，PVD技术还可以改善模具的润滑性能，减少摩擦损失，提高模具的工作效率。

三、PVD技术的优势相比其他模具热处理技术，PVD技术具有以下优势。

首先，PVD技术可以在低温下进行，避免了模具热处理过程中可能引起的变形和残余应力问题。

其次，PVD技术可以在模具表面形成具有良好附着力的薄膜，不易剥落和脱落。

此外，PVD技术还可以选择不同的材料进行镀膜，以满足不同模具的需求。

PVD技术在模具热处理中起着重要作用。

通过PVD技术可以提高模具的硬度和耐磨性，延长其使用寿命；可以提高模具的加工精度和表面质量，提高工作效率；还可以改善模具的润滑性能，减少摩擦损失。

随着科技的不断进步，PVD技术在模具热处理领域的应用前景将更加广阔。

期待未来PVD技术能够不断创新，为模具制造业带来更多的发展机遇和挑战。

第二节模具表面处理工艺概述模具是现代工业之母。

随着社会经济的发展，特别是汽车、家电工业、航空航天、食品医疗等产业的迅猛发展，对模具工业提出了更高的要求。

如何提高模具的质量、使用寿命和降低生产成本，成为各模具厂及注塑厂当前迫切需要解决的问题。

模具在工作中除了要求基体具有足够高的强度和韧性的合理配合外，其表面性能对模具的工作性能和使用寿命至关重要。

这些表面性能指：耐磨损性能、耐腐蚀性能、摩擦系数、疲劳性能等。

这些性能的改善，单纯依赖基体材料的改进和提高是非常有限的，也是不经济的，而通过表面处理技术，往往可以收到事半功倍的效果；模具的表面处理技术，是通过表面涂覆、表面改性或复合处理技术，改变模具表面的形态、化学成分、组织结构和应力状态，以获得所需表面性能的系统工程。

从表面处理的方式上，又可分为：化学方法、物理方法、物理化学方法和机械方法。

在模具制造中应用较多的主要是渗氮、渗碳和硬化膜沉积。

◆提高模具的表面的硬度、耐磨性、摩擦性、脱模性、隔热性、耐腐蚀性；◆提高表面的高温抗氧化性；◆提高型腔表面抗擦伤能力、脱模能力、抗咬合等特殊性能；减少冷却液的使用；◆提高模具质量，数倍、几十倍地提高模具使用寿命。

减少停机时间；◆大幅度降低生产成本与采购成本，提高生产效率和充分发挥模具材料的潜能。

◆减少润滑剂的使用；◆涂层磨损后，还退掉涂层后，再抛光模具表面，可重新涂层。

在模具上使用的表面技术方法多达几十种，从表面处理的方式上，主要可以归纳为物理表面处理法、化学表面处理法和表面覆层处理法。

模具表面强化处理工艺主要有气体氮化法、离子氮化法、点火花表面强化法、渗硼、TD法、CVD化学气相淀积、PVD物理气相沉积、PACVD离子加强化学气相沉积、CVA铝化化学气相沉积、激光表面强化法、离子注入法、等离子喷涂法等等。

下面综述模具表面处理中常用的表面处理技术：一、物理表面处理法：表面淬火是表面热处理中最常用方法，是强化材料表面的重要手段，分高频加热表面淬火、火焰加热表面淬火、激光表面淬火。

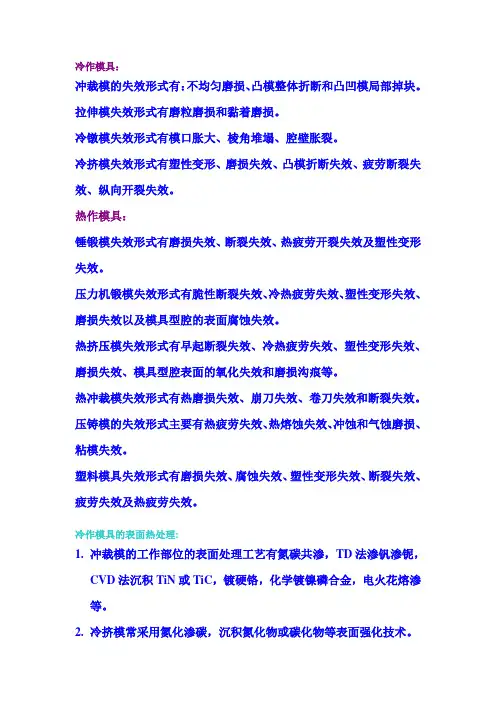

冷作模具：冲裁模的失效形式有：不均匀磨损、凸模整体折断和凸凹模局部掉块。

拉伸模失效形式有磨粒磨损和黏着磨损。

冷镦模失效形式有模口胀大、棱角堆塌、腔壁胀裂。

冷挤模失效形式有塑性变形、磨损失效、凸模折断失效、疲劳断裂失效、纵向开裂失效。

热作模具：锤锻模失效形式有磨损失效、断裂失效、热疲劳开裂失效及塑性变形失效。

压力机锻模失效形式有脆性断裂失效、冷热疲劳失效、塑性变形失效、磨损失效以及模具型腔的表面腐蚀失效。

热挤压模失效形式有早起断裂失效、冷热疲劳失效、塑性变形失效、磨损失效、模具型腔表面的氧化失效和磨损沟痕等。

热冲裁模失效形式有热磨损失效、崩刀失效、卷刀失效和断裂失效。

压铸模的失效形式主要有热疲劳失效、热熔蚀失效、冲蚀和气蚀磨损、粘模失效。

塑料模具失效形式有磨损失效、腐蚀失效、塑性变形失效、断裂失效、疲劳失效及热疲劳失效。

冷作模具的表面热处理:1.冲裁模的工作部位的表面处理工艺有氮碳共渗，TD法渗钒渗铌，CVD法沉积TiN或TiC，镀硬铬，化学镀镍磷合金，电火花熔渗等。

2.冷挤模常采用氮化渗碳，沉积氮化物或碳化物等表面强化技术。

3.拉伸模采用渗氮，氮碳共渗，渗硼，渗钒，镀硬铬，气相沉积TiC以及盐浴涂覆碳化物、碳化物于模具表面，通过渗硫提高模具抗咬合的能力。

4.冷镦模需要对模具进行使之整体强韧化的热处理，再对之进行表面强化处理，其常见的表面处理方法有氮碳共渗，气相沉积，TiN 等超硬化合物层，硼-硫复合渗等。

热作模具的表面处理：1.锤锻模对模具型腔表面进行渗氮、渗硼、氮碳硼三元共渗等表面强化处理。

2.压力机锻模及热挤压模常用的表面处理有渗氮、硫碳氮三元共渗、硼氮共渗。

3.热冲裁，模在模具刃口处用电焊条堆焊或用等离子喷焊一层高耐磨、高热强的钴基合金。

4.渗氮和氮碳共渗能提高模具的耐磨性、抗熔蚀性，及防止铝合金的粘模现象；渗铬、渗铝可提高模具的抗氧化性，尤其对高温工作的压铸模有利；磷化、镀铬也可提高抗氧化性，降低摩擦系数，防止粘模。

模具热处理1、退火处理：将工件加热到临界温度（固态金属发生相变的温度）以上某一温度，经保温一段时间后，随暖炉缓慢冷却至500℃一下，然后在空气中冷却的一种热处理工艺。

目的：降低钢的硬度，改善切削性能，细化晶粒，减少组织不均匀性。

同时可消除内应力，稳定工件尺寸，减少工件的变形与开裂。

2、正火处理：将工件加热到临界温度以上的某一温度值，保温一段时间后从炉中取出在空气中自然冷却的一种热处理工艺。

目的：与退火相似，区别在于冷却速度比退火快，同样的工件正火后的强度、硬度比退火后要高。

注：低碳正火可适当提高其硬度，改善切削加工性能。

对于性能要求不高的零件，正火可作为最终热处理。

一些高碳钢件可利用正火来消除网状渗碳体，为以后热处理做好组织准备。

3、淬火热处理：将工件加热到临界温度以上的某一温度，保持一定时间后，在水、盐水或油中急剧冷却的一种热处理工艺。

目的：提高钢的硬度和耐磨性。

（淬硬性、淬透性）4、回火处理：把淬火后的工件从新加热到临界温度一下的某一温度，保证后再以适当冷却速度冷却到室温的热处理工艺。

目的：稳定组织和尺寸，减低脆度，消除内应力：调整硬度，提高韧性，获得优良的力学性能和使用性能。

5、表面淬火处理：利用快速加热的方法，将工件表面温度迅速升温至淬火温度，待热量传至心部之前立即给予冷却使得表面得以淬硬。

目的：获得高硬度和耐磨性，而心部仍保持原来的组织结构，使其具有良好的塑性和韧性。

注：这种热处理适用于要求外硬内韧的机械零件，如凸轮、齿轮、曲轴、花键轴等。

零件表面淬火前需进行正火或调质处理，表面淬火后进行低温回火。

6、化学热处理：将钢件放在某种化学介质中，通过加热和保温使介质中的一种或几种元素渗入钢的表面，以改变表面化学成分、组织及性能的热处理工艺。

2012-01-20程志鹏。

模具的热处理模具是工业生产中不可或缺的一种工具，它的质量直接影响到产品的质量和生产效率。

而模具的热处理是模具制造过程中不可或缺的一环，它可以提高模具的硬度、耐磨性和耐腐蚀性，从而延长模具的使用寿命。

本文将从模具的热处理原理、热处理工艺和热处理后的模具质量三个方面来介绍模具的热处理。

一、模具的热处理原理模具的热处理是指将模具加热到一定温度，然后在一定时间内保温，最后冷却到室温的过程。

热处理的目的是改变模具的组织结构和性能，从而达到提高模具硬度、耐磨性和耐腐蚀性的目的。

模具的热处理原理主要包括以下几个方面：1.相变原理：模具的热处理过程中，当温度达到一定值时，模具内部的晶体结构会发生相变，从而改变模具的性能。

2.固溶原理：模具的热处理过程中，将模具加热到一定温度，使其中的合金元素溶解在基体中，从而提高模具的硬度和强度。

3.析出原理：模具的热处理过程中，将模具加热到一定温度，使其中的合金元素析出在基体中，从而提高模具的硬度和耐磨性。

二、模具的热处理工艺模具的热处理工艺是指模具在热处理过程中所需要的温度、时间和冷却方式等参数。

不同的模具材料和要求需要不同的热处理工艺。

一般来说，模具的热处理工艺包括以下几个步骤：1.预热：将模具加热到一定温度，使其中的水分和氧化物等杂质挥发掉，从而减少模具表面的氧化和脱碳。

2.加热：将模具加热到一定温度，使其中的合金元素溶解在基体中或析出在基体中，从而提高模具的硬度和强度。

3.保温：将模具保持在一定温度下，使其中的合金元素充分溶解或析出，从而达到最佳的热处理效果。

4.冷却：将模具冷却到室温，使其中的合金元素固定在基体中，从而保持模具的硬度和耐磨性。

三、热处理后的模具质量模具的热处理后，其质量主要表现在以下几个方面：1.硬度：模具的硬度是指模具表面的抗压能力，硬度越高，模具的耐磨性和耐腐蚀性就越好。

2.耐磨性：模具的耐磨性是指模具表面的抗磨损能力，耐磨性越好，模具的使用寿命就越长。

冲压模具的热处理技术1. 引言冲压模具是制造工业中非常重要的工具。

它们用于将金属材料加工成所需形状的零件，广泛应用于汽车、电子、家电等许多行业。

为了提高模具的硬度和耐磨性，以延长其使用寿命，热处理技术在冲压模具制造中得到了广泛应用。

本文将介绍冲压模具热处理技术的原理、分类、工艺和常见问题。

2. 热处理的原理热处理是通过改变材料的组织结构和性能来提高其物理和机械性能的方法。

在冲压模具制造中，热处理被用于改善材料的硬度、耐磨性和韧性。

热处理的原理基于材料的相变和晶粒生长。

通过对材料进行加热和冷却，可以使其组织结构发生变化，从而改变材料的性能。

3. 冲压模具热处理的分类冲压模具的热处理可以分为以下几种类型：3.1 固溶处理固溶处理是将合金材料加热至固溶温度，使其溶解成固态溶液后迅速冷却。

这种处理方式常用于具有高硬度和易磨损的冲压模具材料，如高速钢。

通过固溶处理，可以提高材料的硬度和耐磨性。

3.2 淬火处理淬火是将加热到固溶温度的材料迅速冷却至室温或低温的过程。

这种处理方式适用于大部分冲压模具材料，如工具钢和碳钢。

淬火可以使材料达到最高硬度，并提高其抗拉强度和韧性。

3.3 回火处理回火是将淬火后的材料重新加热至较低的温度，然后冷却。

这种处理方式可以减轻淬火引起的内应力和脆性，并提高材料的韧性。

回火处理常用于冲压模具中的一些特殊部位，如尖锐切削刃部分。

3.4 预应力处理预应力处理是在加热处理过程中引入外部应力，使材料产生压缩应力的处理方式。

这种处理方式可以提高冲压模具材料的抗疲劳性能，延长其使用寿命。

预应力处理常用于具有复杂结构和高强度要求的冲压模具。

4. 冲压模具热处理工艺冲压模具的热处理工艺包括以下几个步骤：4.1 材料准备选择合适的材料对冲压模具的热处理结果至关重要。

常用的冲压模具材料有高速钢、工具钢、碳钢等。

在进行热处理之前，需要对材料进行切割、清洁和表面处理。

4.2 加热将模具材料放入热处理设备中，加热至预定温度。

模具热处理工艺模具热处理是指将模具制造过程中的金属材料经过一定的加热、保温、冷却等工艺处理，以改善其组织性能和机械性能，以达到更高的使用寿命和更好的加工效果的目的。

模具热处理工艺是模具制造中非常重要的一个环节，对模具的质量、寿命和稳定性等方面均有着直接的影响。

本文将详细介绍模具热处理工艺。

模具热处理工艺主要分为常规热处理和表面处理两类。

1、常规热处理常规热处理是指对模具材料进行正火、淬火、回火等热处理工艺，使模具材料获得更优良的机械性能和耐磨性能，提高模具的使用寿命和稳定性。

常规热处理的工艺往往需要经过加热、保温、冷却等几个步骤，每一步的工序都需要严格控制温度、时间、冷却速度等参数，以达到理想的热处理效果。

2、表面处理表面处理是指对模具表面进行特殊处理，以提高其表面性能，如耐磨性、防腐性、硬度等等。

表面处理工艺有电镀、镀膜、喷涂、氮化等多种形式，每一种形式都有各自的工艺流程和特点，可以根据实际需要进行选择。

常规热处理主要包括正火、淬火和回火三个步骤。

1、正火正火主要是对模具材料进行加热，使其达到一定的温度，然后进行保温，使其结晶粗化、晶粒均匀化，以获得更高的硬度和强度。

正火的温度、时间、冷却速度等因素对热处理效果有着决定性的影响，需要进行严格的控制。

2、淬火淬火是将正火后的模具材料快速冷却，以使其组织结构发生相变，从而获得更高的硬度和强度。

淬火的冷却速度很快，一般采用水、油、盐水等淬火介质，以达到理想的淬火效果。

淬火后的模具材料仍然存在一定的脆性，需要进行回火处理。

3、回火回火主要是对淬火后的模具材料进行加热，温度一般在200-600度之间，然后进行保温，使其组织结构重新变得稳定，降低其硬度和强度，提高其韧性和抗冲击性，以减少其脆性，从而达到更好的使用效果。

表面处理工艺主要包括电镀、镀膜、喷涂、氮化等多种形式。

1、电镀电镀主要是通过电解沉积的方法，在模具表面形成一层金属膜，以提高模具表面的硬度、耐磨性和防腐性能。

模具热处理工艺模具是在生产中起到关键作用的零件，其性能与使用寿命直接关系到产品的质量与成本。

为了提高模具的使用寿命，热处理技术被广泛应用于模具加工中，其中以模具热处理工艺最为重要。

模具热处理工艺是指通过加热、保温、冷却等一系列工艺，改变模具的组织结构与性能，从而达到提高模具硬度、耐磨性、抗拉强度、韧性等目的的过程。

模具的热处理工艺可以分为淬火、回火、退火、正火、软化退火等多种方式，下面将具体介绍这些工艺及其应用。

淬火淬火是指将模具加热至临界温度，然后迅速浸泡于冷却介质中使其急冷而形成马氏体。

淬火能大大提高模具的硬度、强度和耐磨性，但同时也会降低其韧性。

因此，淬火适用于对模具表面耐磨性要求高、工作条件恶劣的情况，如机械加工、冲压、冷镦等。

回火回火是指将已淬火的模具在一定温度下加热并保温，使得马氏体经过部分转变而变得更加均匀和细小，从而提高模具的韧性和延展性。

回火过程中，模具的硬度会有所降低，但整体性能得到提高。

因此，回火适用于对模具整体性能要求高、工作条件较为复杂的情况，如注塑、挤出、热成型等。

退火退火是指将模具加热至一定温度后进行保温，再以适当速度冷却至室温，使得模具组织结构变得更稳定而得到软化的效果。

退火主要作用是消除模具加工过程中的残余应力，改善模具组织结构，减少模具开裂、变形等缺陷，提高其加工性能。

因此，退火适用于对模具整体性能要求不高、需要进行后续加工的情况，如锻造、铸造、焊接等。

正火正火是指将模具加热至一定温度后进行保温一段时间，使得模具组织结构得到均匀化、改善和稳定化，从而提高模具的硬度、强度和韧性。

正火适用于对模具整体性能要求高、需要承受强烈冲击或挤压的情况，如钢板压制、锻造等。

软化退火软化退火是指将模具加热至一定温度后保温，使其组织结构得以稳定化，同时也使其硬度、强度、韧性等性能下降。

软化退火一般用来去除模具中的残余应力，处理模具变形问题等，并能为后续的加工、表面处理提供便利。

总的来说，模具热处理工艺是模具加工中不可或缺的一部分，通过合理的热处理工艺，能够使模具的性能得到提高，从而延长模具的使用寿命。

模具的热处理
模具热处理是模具制造中不可或缺的一环。

模具热处理主要是针对金属材料进行的一种加热和冷却处理，通过改变材料的组织结构和性能，从而达到提高模具耐磨性、延长使用寿命等目的。

模具热处理主要分为四个步骤：加热、保温、冷却和回火。

其中加热和冷却是最关键的两个步骤，也是决定加工效果的关键因素。

在加热过程中，要根据模具的材料、形状和尺寸来确定加热温度和时间。

通常情况下，加热温度会比材料的转变温度高出一定的范围，以确保材料充分加热并达到理想的组织结构。

同时，加热时间也要足够长，以确保整个模具达到相同的温度，从而避免热应力的产生。

保温阶段是为了让模具内部的温度充分均匀化和稳定化。

保温时间取决于模具的厚度和体积，通常情况下，保温时间为每毫米厚度需要1分钟。

在冷却阶段，要根据模具的材料和要求来选择冷却方式。

通常情况下，冷却方式有水淬、油淬、空气冷却等。

需要注意的是，冷却速度过快会使材料出现变形、裂纹等问题，因此冷却速度也需要适当控制。

回火是为了缓解模具在热处理过程中所产生的残余应力，使模具更加稳定和坚固。

回火温度和时间也需要根据材料的类型和要求来确
定。

在模具热处理过程中，需要严格控制各个环节的参数和工艺，以确保模具的质量和性能。

同时，还需要对热处理过程中产生的气体、污染物等进行处理，以保证环境的安全和健康。

模具热处理是模具制造中不可或缺的一环，通过合理的加热和冷却方式，可以改变模具的组织结构和性能，从而达到提高模具耐磨性、延长使用寿命等目的。

在实际操作中，需要严格控制各个环节的参数和工艺，以确保模具的质量和性能。

模具表面化学热处理技术：化学热处理是将金属或合金工件置于一定温度的活性介质中保温，使一种或几种元素渗入工件表层，以改变其化学成分、组织和性能的热处理工艺。

模具化学热处理的作用主要是以下两个方面：1、强化工件表面，提高工件表层的某些力学性能，如表层硬度、耐磨性、疲劳强度等。

2、保护工件表面，改善工件表层的物理、化学性能，如耐高温及耐腐蚀性等。

化学热处理的种类很多，一般都以渗入的元素来命名，常用的化学热处理方法有渗碳、渗氮、碳氮共渗、渗硼等。

无论那一种化学热处理，活性原子渗入工件表层都由以下三个基本过程组成。

1，分解，由化学介质分解出能够渗入工件表层的活性原子。

2，吸收，工件表面吸收活性原子，也就是活性原子由钢的表面进入铁的晶格而形成固溶体，甚至可能形成化合物。

3扩散，被工件吸收的原子，在一定的温度下，有表面向内部扩散，形成一定厚度的扩散层。

本文模具钢材提供。

1。

第9章模具的热处理及表面强化技术模具热处理及表面强化是模具制造中的关键工艺之一，直接关系到模具的制造精度、力学性能(如强度等)、使用寿命以及制造成本，是保证模具质量和使用寿命的重要环节。

模具在实际生产使用中表明，在模具的全部失效中，由于热处理不当所引起的失效居于首位。

在模具设计制造过程中，若能正确选用钢材，选择合理的热处理及表面强化技术工艺，对充分发挥材料的潜在性能、减少能耗、降低成本、提高模具的质量和使用寿命都将起到重大的作用。

当前模具热处理技术发展较快的领域是真空热处理技术和模具的表面强化技术。

9.1模具的热处理9.1.l模具钢的热处理模具钢的热处理工艺是指模具钢在加热、冷却过程中，根据组织转变规律制定的具体热处理加热、保温和冷却的工艺参数。

根据加热、冷却方式及获得组织和性能的不同，热处理工艺可分为常规热处理、表面热处理（表面淬火和化学热处理等）等。

根据热处理在零件生产工艺流程中的位置和作用，热处理又可分为预备热处理和最终热处理。

模具钢的常规热处理主要包括退火、正火、淬火和回火。

由于真空热处理技术具有防止加热氧化、不脱碳、真空除气、变形小及硬度均匀等特点，近年来得到广泛的推广应用。

1.退火工艺退火一般是指将模具钢加热到临界温度以上，保温一定时间，然后使其缓冷至室温，获得接近于平衡状态组织的热处理工艺。

其组织为铁素体基体上分布着碳化物。

目的是消除钢中的应力，降低模具材料的硬度，使材料成分均匀，改善组织，为后续工序(机加工、冷加工成形、最终热处理等)做准备。

退火工艺根据加热温度不同可分为：1）完全退火将模具钢加热到临界温度A c3以上20~30℃，保温足够的时间，使其组织完全奥氏体化，然后缓慢冷却，以获得接近平衡状态组织的热处理工艺。

其目的是为了降低硬度、均匀组织、消除内应力和热加工缺陷、改善切削加工性能和冷塑性变形性能，为后续热处理或冷加工做准备。

2）不完全退火将钢加热到A c1~A c3（亚共析钢）或A c1~A ccm（过共析钢）之间，保温一定时间后缓慢冷却，以获得接近于平衡组织的热处理工艺。

模具钢的热处理与表面处理技术一、预热处理预热处理是模具钢热处理的第一步，其主要目的是消除模具钢在锻造、铸造过程中产生的内应力，防止在后续的热处理过程中产生变形和裂纹。

预热处理通常采用高温回火或等温退火的方法进行。

二、锻造锻造是模具钢热处理的另一个重要步骤，其主要目的是通过改变模具钢的显微组织结构，提高其力学性能和抗冲击能力。

锻造过程中，模具钢的加热温度、变形程度和冷却速度都会对其最终的组织结构和性能产生重要影响。

三、退火退火是模具钢热处理中常用的一种方法，其主要目的是通过将模具钢加热到一定温度，保温一定时间，然后缓慢冷却，以获得理想的显微组织和机械性能。

退火过程中的加热温度和冷却速度对模具钢的性能有着重要影响。

四、淬火淬火是模具钢热处理中非常关键的一步，其主要目的是通过快速冷却，使模具钢的表面和心部同时达到临界点以下，获得马氏体组织，从而提高模具钢的硬度、强度和耐磨性。

淬火过程中的冷却速度对模具钢的显微组织和性能有着重要影响。

五、回火回火是模具钢热处理的另一个重要步骤，其主要目的是通过将模具钢加热到一定温度，保温一定时间，然后缓慢冷却，以调整模具钢的显微组织结构，提高其韧性和抗冲击能力。

回火过程中的加热温度和保温时间对模具钢的性能有着重要影响。

六、深冷处理深冷处理是模具钢热处理的一种方法，其主要目的是通过将模具钢冷却到零下70℃以下，提高模具钢的硬度、强度和耐磨性。

深冷处理过程中的冷却速度和冷却时间对模具钢的性能有着重要影响。

七、表面强化处理表面强化处理是模具钢热处理的一种方法，其主要目的是通过物理或化学手段，提高模具钢表面的硬度和抗磨性。

表面强化处理的方法有很多种，包括渗碳、渗氮、高频淬火等。

八、渗氮渗氮是模具钢表面强化处理的一种方法，其主要目的是通过将模具钢表面渗入氮元素，提高其表面的硬度和抗磨性。

渗氮处理后的模具钢具有较高的耐腐蚀性和耐磨性。

九、渗碳渗碳是模具钢表面强化处理的一种方法，其主要目的是通过将模具钢表面渗入碳元素，提高其表面的硬度和抗磨性。
