最新整理防雷接地安全技术交底

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

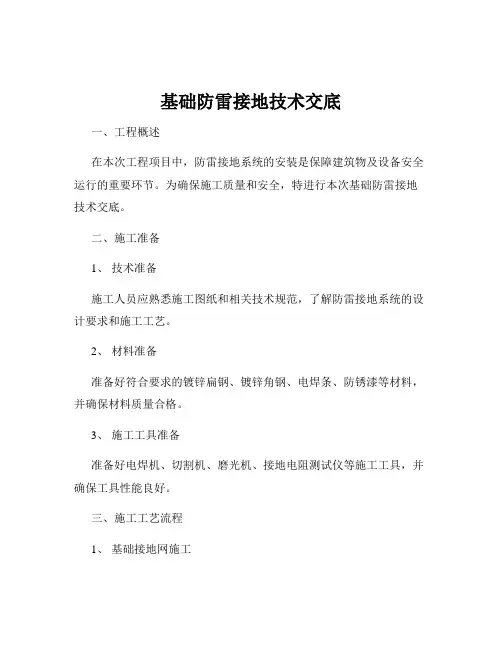

基础防雷接地技术交底一、工程概述在本次工程项目中，防雷接地系统的安装是保障建筑物及设备安全运行的重要环节。

为确保施工质量和安全，特进行本次基础防雷接地技术交底。

二、施工准备1、技术准备施工人员应熟悉施工图纸和相关技术规范，了解防雷接地系统的设计要求和施工工艺。

2、材料准备准备好符合要求的镀锌扁钢、镀锌角钢、电焊条、防锈漆等材料，并确保材料质量合格。

3、施工工具准备准备好电焊机、切割机、磨光机、接地电阻测试仪等施工工具，并确保工具性能良好。

三、施工工艺流程1、基础接地网施工按照设计图纸要求，在基础垫层内敷设水平接地极和垂直接地极。

水平接地极一般采用－40×4 镀锌扁钢，垂直接地极一般采用∠50×50×5 镀锌角钢，长度为 25 米。

接地极之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍或角钢边长的 6 倍。

2、引下线施工利用建筑物结构柱内的主筋作为引下线，主筋应不少于 2 根，且直径不小于 16mm。

引下线在底部应与基础接地网可靠焊接，在顶部应与避雷带可靠连接。

3、避雷带施工在屋顶女儿墙上敷设避雷带，避雷带一般采用－25×4 镀锌扁钢。

避雷带应沿女儿墙四周敷设，并在转角处做成圆弧状。

避雷带之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍。

4、等电位联结施工在建筑物内设置等电位联结箱，将建筑物内的金属管道、金属门窗、电气设备的金属外壳等与等电位联结箱可靠连接。

5、接地电阻测试在防雷接地系统施工完成后，应使用接地电阻测试仪对接地电阻进行测试。

接地电阻值应符合设计要求，如不符合要求，应采取增加接地极数量、深埋接地极等措施进行处理，直至接地电阻值符合要求为止。

四、施工质量要求1、接地材料的规格、型号应符合设计要求，材料质量应合格。

2、接地极的敷设深度、间距应符合设计要求，接地极之间的焊接应牢固、无虚焊。

3、引下线的主筋应标识清晰，焊接连接应牢固、可靠。

4、避雷带的敷设应平整、顺直，焊接连接应牢固、无漏焊。

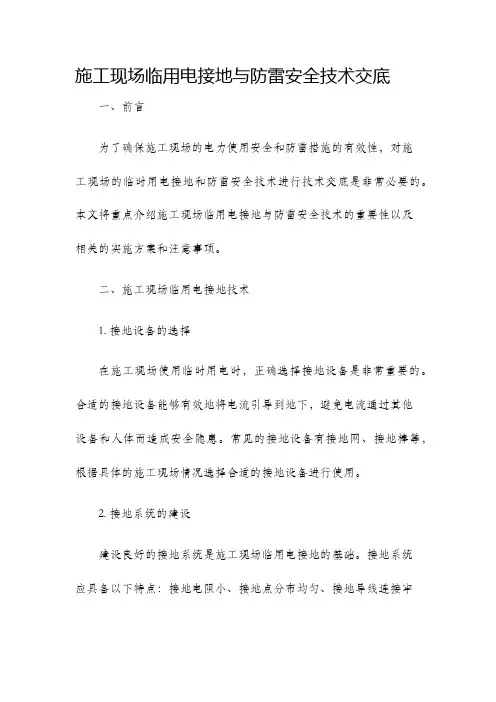

施工现场临用电接地与防雷安全技术交底一、前言为了确保施工现场的电力使用安全和防雷措施的有效性，对施工现场的临时用电接地和防雷安全技术进行技术交底是非常必要的。

本文将重点介绍施工现场临用电接地与防雷安全技术的重要性以及相关的实施方案和注意事项。

二、施工现场临用电接地技术1. 接地设备的选择在施工现场使用临时用电时，正确选择接地设备是非常重要的。

合适的接地设备能够有效地将电流引导到地下，避免电流通过其他设备和人体而造成安全隐患。

常见的接地设备有接地网、接地棒等，根据具体的施工现场情况选择合适的接地设备进行使用。

2. 接地系统的建设建设良好的接地系统是施工现场临用电接地的基础。

接地系统应具备以下特点：接地电阻小、接地点分布均匀、接地导线连接牢固等。

在建设接地系统时，应根据现场情况进行合理的布置，并确保所有接地设备和导线的连接牢固可靠。

3. 接地的检测和维护为了确保接地系统的有效性，应定期进行接地的检测和维护工作。

接地系统的电阻测量是检测接地效果的常用方法，应该利用专业的测试仪器对接地电阻进行定期测量，并及时修复和更换损坏的接地设备和导线。

三、施工现场防雷安全技术1. 雷电监测和预警为了及时监测并预警施工现场的雷电情况，可使用雷电监测系统进行雷电的实时监测。

雷电监测系统可以及时发出警报，提醒施工人员采取相应的防护措施，保护施工人员和设备的安全。

2. 引下线的设置在施工现场进行防雷工作时，应合理设置引下线，将雷电引向地下。

引下线的材料和规格应符合相关标准, 并且应定期进行检测，确保其正常使用。

3. 防雷设施的安装在重要设备和建筑物周围，应安装合适的防雷设施，如避雷针和避雷网等。

防雷设施的安装应符合相关的规范和标准，确保其正常使用。

4. 施工人员的防雷教育和培训为了提高施工人员的防雷意识和应急能力，应进行相应的防雷教育和培训。

施工人员应掌握常规的防雷知识和技能，并且能够正确使用防雷设施和应急措施。

四、施工现场临用电接地与防雷安全技术的注意事项1. 注意接地设备的安全性能，选择合适的设备并进行正确的安装和使用。

防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行，防止雷击等自然灾害对建造物及其设备造成损坏，防雷接地工程技术交底成为必要的工作环节。

本文将详细介绍防雷接地工程技术交底的相关内容。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物及其设备与地面形成良好的电气连接，以达到安全防护的目的。

该工程主要包括以下几个方面的内容：1. 设计方案根据建造物的结构特点、用途及周边环境条件，制定合理的防雷接地设计方案。

设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。

2. 材料准备根据设计方案，准备所需的接地装置材料。

常用的接地装置材料包括铜排、镀锌钢材、接地电极等。

材料的选择应符合国家相关标准，并具备良好的导电性能和耐腐蚀能力。

3. 施工流程施工前应制定详细的施工方案，明确施工流程和安全措施。

施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。

施工过程中应注意施工质量，确保接地装置与地面的良好接触。

4. 检测验收施工完成后，应进行防雷接地工程的检测验收。

检测内容主要包括接地电阻的测量、接地装置的连接性能等。

验收合格后，方可投入使用。

三、技术要求为确保防雷接地工程的有效性和可靠性，以下是防雷接地工程的技术要求：1. 接地电阻要求根据建造物的用途和要求，接地电阻应符合相关标准的要求。

普通来说，低电阻值能提供更好的防雷保护效果。

常见的接地电阻要求为不大于10欧姆。

2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。

普通来说，接地装置应均匀分布在建造物周围，以确保接地电阻的均匀性。

3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。

常见的接地体包括接地电极、接地网等。

接地体的埋设深度应符合相关标准的要求，普通为1.5米以上。

4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。

接地装置的连接应坚固可靠，接地装置与接地体之间的连接电阻应符合相关标准的要求。

一、交底目的为确保施工现场的防雷接地设施安全可靠，预防雷击事故的发生，保障施工人员的人身安全和财产安全，特进行防雷接地技术安全交底。

二、交底内容1. 防雷接地基本原理（1）防雷接地系统：由接闪器、引下线、接地体和接地电阻测试仪等组成。

（2）防雷接地原理：通过接闪器将雷电引入大地，通过引下线和接地体将雷电能量迅速散放到大地中，从而降低雷击事故的发生。

2. 施工现场防雷接地设施要求（1）施工场地应设置独立的避雷针，高度不低于15米。

（2）高压架空线路及变压器高压侧应装设避雷器或放电间隙。

（3）施工现场和临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

（4）高度在20m以上的大钢模板，就位后应及时与建筑物的接地线连接。

3. 防雷接地施工技术要求（1）接地体材料：采用镀锌扁钢、圆钢、角钢等。

（2）接地体埋设深度：一般不少于0.6米。

（3）接地体间距：一般为5米。

（4）接地电阻：不大于4欧姆。

（5）接地体焊接：采用搭接焊，焊缝长度不小于直径的6倍。

4. 防雷接地施工注意事项（1）施工前应进行接地电阻测试，确保接地电阻符合要求。

（2）接地体焊接时应注意安全，避免触电事故。

（3）施工过程中应定期检查接地设施，发现问题及时处理。

（4）施工完成后，应进行接地电阻复测，确保接地设施符合要求。

三、安全责任1. 施工单位应按照国家相关标准和规范，对防雷接地设施进行设计和施工。

2. 施工现场负责人应负责组织、监督防雷接地施工，确保施工质量。

3. 施工人员应按照施工技术要求进行施工，严格遵守操作规程。

4. 工程监理单位应加强对防雷接地施工的监督检查，确保施工质量。

四、交底时间年月日五、交底人（签名）六、接受交底人员（签名）七、备注1. 本交底内容仅供参考，具体施工要求以设计图纸和施工规范为准。

2. 施工过程中如遇特殊情况，应立即向项目负责人报告，并采取相应的安全措施。

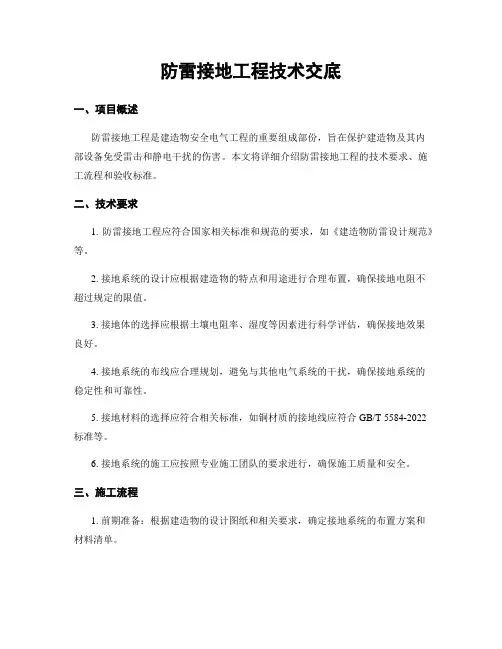

防雷接地工程技术交底一、项目概述防雷接地工程是建造物安全电气工程的重要组成部份，旨在保护建造物及其内部设备免受雷击和静电干扰的伤害。

本文将详细介绍防雷接地工程的技术要求、施工流程和验收标准。

二、技术要求1. 防雷接地工程应符合国家相关标准和规范的要求，如《建造物防雷设计规范》等。

2. 接地系统的设计应根据建造物的特点和用途进行合理布置，确保接地电阻不超过规定的限值。

3. 接地体的选择应根据土壤电阻率、湿度等因素进行科学评估，确保接地效果良好。

4. 接地系统的布线应合理规划，避免与其他电气系统的干扰，确保接地系统的稳定性和可靠性。

5. 接地材料的选择应符合相关标准，如铜材质的接地线应符合GB/T 5584-2022标准等。

6. 接地系统的施工应按照专业施工团队的要求进行，确保施工质量和安全。

三、施工流程1. 前期准备：根据建造物的设计图纸和相关要求，确定接地系统的布置方案和材料清单。

2. 土壤测试：对建造物周边的土壤进行电阻率测试，评估土壤的导电性能，为接地体的选择提供依据。

3. 接地体安装：根据设计方案，进行接地体的开挖和安装，确保接地体与土壤接触良好。

4. 接地线布线：根据设计方案，将接地线铺设在建造物内部，与各个设备和系统连接起来。

5. 焊接和连接：对接地体和接地线进行焊接和连接，确保接地系统的连通性和稳定性。

6. 测试和调试：对接地系统进行测试，包括接地电阻测试、接地系统的连通性测试等，确保接地系统符合要求。

7. 验收和报告：完成施工后，由专业机构进行接地工程的验收，并出具验收报告。

四、验收标准1. 接地电阻：接地电阻应符合国家相关标准的要求，如低压电器装置的接地电阻不应大于1Ω等。

2. 连通性：接地系统的各个部份应连接良好，无松动、断裂等现象。

3. 焊接质量：接地体和接地线的焊接点应坚固可靠，无明显的质量问题。

4. 施工质量：施工过程中应符合相关标准和规范的要求，无明显的施工缺陷和安全隐患。

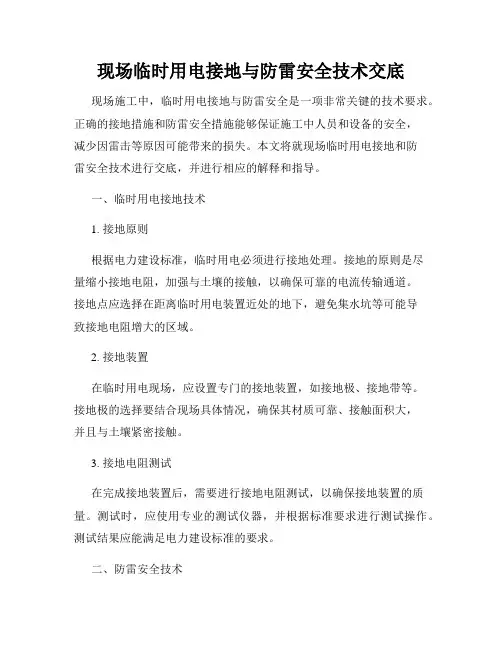

现场临时用电接地与防雷安全技术交底现场施工中，临时用电接地与防雷安全是一项非常关键的技术要求。

正确的接地措施和防雷安全措施能够保证施工中人员和设备的安全，减少因雷击等原因可能带来的损失。

本文将就现场临时用电接地和防雷安全技术进行交底，并进行相应的解释和指导。

一、临时用电接地技术1. 接地原则根据电力建设标准，临时用电必须进行接地处理。

接地的原则是尽量缩小接地电阻，加强与土壤的接触，以确保可靠的电流传输通道。

接地点应选择在距离临时用电装置近处的地下，避免集水坑等可能导致接地电阻增大的区域。

2. 接地装置在临时用电现场，应设置专门的接地装置，如接地极、接地带等。

接地极的选择要结合现场具体情况，确保其材质可靠、接触面积大，并且与土壤紧密接触。

3. 接地电阻测试在完成接地装置后，需要进行接地电阻测试，以确保接地装置的质量。

测试时，应使用专业的测试仪器，并根据标准要求进行测试操作。

测试结果应能满足电力建设标准的要求。

二、防雷安全技术1. 防雷装置为了保护临时用电设备免受雷击的影响，应根据现场的雷电环境，采取相应的防雷装置。

常用的防雷装置有避雷针、避雷带等。

安装防雷装置时，要注意其可靠性和稳固性，并确保其与临时用电设备的接地系统相连接。

2. 防雷接地系统防雷接地系统是防雷安全的关键环节，它可以将雷电引入地下，并通过合理的接地装置将雷电放散。

为了保证防雷接地系统的正常运作，应按照电力建设标准的要求设置接地极、接地线等，并定期进行检测和维护。

3. 防雷安全教育临时用电现场人员必须接受相关的防雷安全教育培训。

教育的重点包括防雷知识、应急预案和正确的操作方法。

培训结束后，应进行考核，并及时补充教育内容。

三、其他注意事项1. 施工现场的照明为了提高施工现场的照明条件，应合理布置临时用电设备，并确保其与其他设备的安全接地。

同时还要注意线路的布设，避免交叉、乱拉乱接，防止发生触电等意外事故。

2. 设备的维护与检修临时用电设备的维护与检修是保证其正常运行的关键。

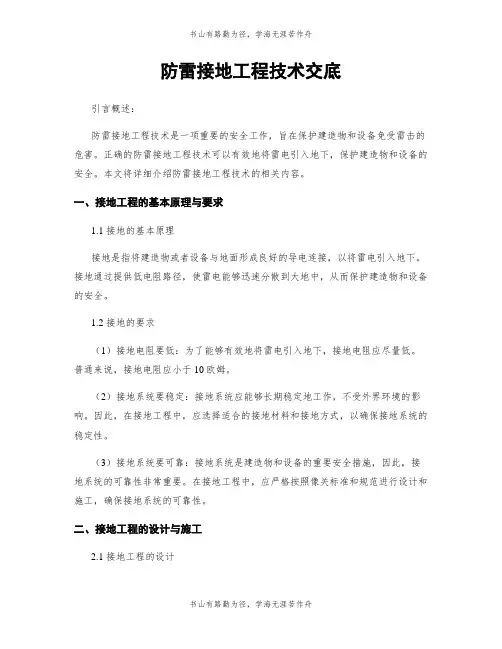

防雷接地工程技术交底引言概述：防雷接地工程技术是一项重要的安全工作，旨在保护建造物和设备免受雷击的危害。

正确的防雷接地工程技术可以有效地将雷电引入地下，保护建造物和设备的安全。

本文将详细介绍防雷接地工程技术的相关内容。

一、接地工程的基本原理与要求1.1 接地的基本原理接地是指将建造物或者设备与地面形成良好的导电连接，以将雷电引入地下。

接地通过提供低电阻路径，使雷电能够迅速分散到大地中，从而保护建造物和设备的安全。

1.2 接地的要求（1）接地电阻要低：为了能够有效地将雷电引入地下，接地电阻应尽量低。

普通来说，接地电阻应小于10欧姆。

（2）接地系统要稳定：接地系统应能够长期稳定地工作，不受外界环境的影响。

因此，在接地工程中，应选择适合的接地材料和接地方式，以确保接地系统的稳定性。

（3）接地系统要可靠：接地系统是建造物和设备的重要安全措施，因此，接地系统的可靠性非常重要。

在接地工程中，应严格按照像关标准和规范进行设计和施工，确保接地系统的可靠性。

二、接地工程的设计与施工2.1 接地工程的设计（1）确定接地电阻要求：根据建造物或者设备的特点和要求，确定接地电阻的要求。

普通来说，低电阻接地系统适合于对雷电防护要求较高的建造物和设备。

（2）选择合适的接地材料和方式：根据实际情况，选择合适的接地材料和接地方式。

常用的接地材料包括铜杆、镀铜钢板等，接地方式包括平行接地、环形接地等。

（3）进行接地系统的布置：根据实际情况，合理布置接地系统。

接地系统的布置应尽量保证接地电阻均匀分布，避免浮现局部电阻较大的情况。

2.2 接地工程的施工（1）准备工作：施工前，应进行必要的准备工作，包括场地勘测、材料采购等。

（2）施工过程：按照设计要求进行施工，包括铺设接地材料、连接接地系统等。

（3）施工验收：施工完成后，应进行接地系统的验收。

验收包括接地电阻测试、接地系统的可靠性测试等。

三、接地工程的维护与检测3.1 定期检测接地电阻为了保证接地系统的正常工作，应定期检测接地电阻。

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项安全工程。

在建造物中，由于雷电活动的存在，如果不进行有效的防雷接地工程，将会给建造物和人员带来巨大的安全隐患。

因此，进行防雷接地工程技术交底是确保建造物安全的重要环节。

二、防雷接地工程的目的防雷接地工程的主要目的是将雷电击中建造物时产生的雷电能量引导到地面，以保护建造物和人员的安全。

通过合理的设计和施工，确保建造物的防雷接地系统能够有效地将雷电能量导入地下，减少雷电对建造物的伤害。

三、防雷接地工程的基本原理1. 接地电阻原理：防雷接地工程的核心是降低接地电阻。

接地电阻越小，对雷电的导引能力越强。

因此，在进行防雷接地工程时，需要选择合适的接地材料和接地方式，确保接地电阻能够达到规定的要求。

2. 接地装置原理：防雷接地工程中常用的接地装置有接地网和接地体。

接地网是由多根导体组成，埋入地下形成一个导电网络，用于导引雷电能量。

接地体是单根导体，通过埋入地下来实现接地。

四、防雷接地工程的设计要求1. 建造物类型和用途：不同类型和用途的建造物对防雷接地工程的要求不同。

根据建造物的特点，确定合适的接地装置和接地电阻要求。

2. 地质条件：地质条件对防雷接地工程有一定影响。

需要进行地质勘测，了解地下土壤的电阻率和含水量等参数，以便选择合适的接地方式和材料。

3. 接地装置的布置：根据建造物的结构和布局，合理布置接地装置。

接地装置应尽量挨近建造物，减少接地导线的长度，降低接地电阻。

4. 接地电阻的要求：根据国家标准和相关规范，确定建造物防雷接地电阻的要求。

普通要求建造物的接地电阻不大于10Ω，以确保良好的接地效果。

五、防雷接地工程的施工步骤1. 确定施工方案：根据设计要求和实际情况，制定防雷接地工程的施工方案。

包括接地装置的布置、接地材料的选择和施工工艺等。

2. 土方开挖：根据设计要求，进行土方开挖，埋设接地装置。

土方开挖的深度和尺寸应符合规范要求。

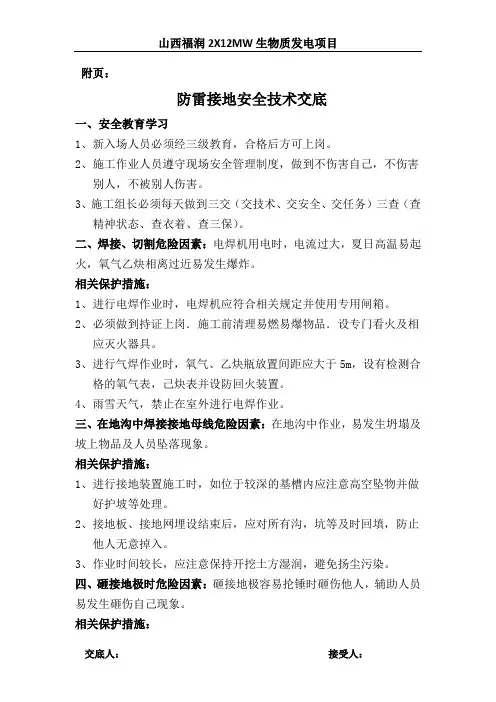

附页：防雷接地安全技术交底一、安全教育学习1、新入场人员必须经三级教育，合格后方可上岗。

2、施工作业人员遵守现场安全管理制度，做到不伤害自己，不伤害别人，不被别人伤害。

3、施工组长必须每天做到三交（交技术、交安全、交任务）三查（查精神状态、查衣着、查三保）。

二、焊接、切割危险因素：电焊机用电时，电流过大，夏日高温易起火，氧气乙炔相离过近易发生爆炸。

相关保护措施：1、进行电焊作业时，电焊机应符合相关规定并使用专用闸箱。

2、必须做到持证上岗．施工前清理易燃易爆物品．设专门看火及相应灭火器具。

3、进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检测合格的氧气表，己炔表并设防回火装置。

4、雨雪天气，禁止在室外进行电焊作业。

三、在地沟中焊接接地母线危险因素：在地沟中作业，易发生坍塌及坡上物品及人员坠落现象。

相关保护措施：1、进行接地装置施工时，如位于较深的基槽内应注意高空坠物并做好护坡等处理。

2、接地板、接地网埋设结束后，应对所有沟，坑等及时回填，防止他人无意掉入。

3、作业时间较长，应注意保持开挖土方湿润，避免扬尘污染。

四、砸接地极时危险因素：砸接地极容易抡锤时砸伤他人，辅助人员易发生砸伤自己现象。

相关保护措施：1、砸接地极时，扶接地极的人员必须双手紧握接地极，以防脱手被大锤砸伤。

2、砸接地极时，使用大锤砸接地极时向扶接地极人员头部的另一侧轮锤，以免大锤脱手砸伤扶接地极人员。

3、砸接地极时，使用手锤及大锤工作时，严禁戴手套，防止手锤脱手伤及他人。

五、安装避雷网高空作业危险因素：高空作业易发生坠落及工具掉落砸伤他人现象。

相关保护措施：1、施工人员进入工地现场必须佩带安全帽，高空作业挂好安全带，做到高挂低用，高空作业现场下方须拉设安全网。

2、禁止将剩余线管堆放在脚手架上以防滑落砸伤人，应及时放于地面并放到指定位置。

六、安全文明施工1、禁止酒后上岗，及穿拖鞋、短裤等服饰进入工地。

2、凡在生活区进行强噪声作业的，必须严格控制作业时间，一般不得超过22小时。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。

本工程为_____，位于_____，总建筑面积为_____平方米。

建筑物的高度为_____米，结构形式为_____。

防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。

因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。

编制施工方案，并向施工人员进行技术交底。

2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。

材料应有质量证明文件，并经检验合格后方可使用。

3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。

施工机具应性能良好，且经过检验合格。

4、作业条件准备基础土方已开挖完成，并已平整至设计标高。

建筑物的轴线及标高已测量完毕，并已标记清晰。

三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。

接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。

接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。

接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。

2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。

接地干线应敷设在距地面 03 米处，并应保持水平。

接地干线之间的连接应采用焊接，焊接处应进行防腐处理。

3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。

引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。

引下线在每层应设置一个测试点，测试点的高度距地面 05 米。

4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。

防雷接地安全技术交底一、工程概述在进行各类建筑工程和电气设备安装时，防雷接地系统的设置至关重要。

它能够有效地将雷电产生的强大电流引入大地，保护建筑物、设备和人员的安全。

本工程涵盖了具体工程名称的防雷接地施工，为确保施工过程的安全与质量，特进行此次技术交底。

二、施工准备1、技术准备施工人员应熟悉施工图纸和相关技术规范，了解防雷接地系统的设计要求和施工要点。

2、材料准备准备好符合标准的接地极、接地线、避雷带等材料，确保材料的质量和规格符合设计要求。

3、工具准备配备好如电焊机、切割机、钻孔机等施工工具，并确保工具性能良好、安全可靠。

三、施工流程1、接地装置安装（1）首先，根据设计要求确定接地极的位置和数量。

接地极通常采用角钢、钢管等材料，打入地下一定深度。

（2）然后，将接地极之间通过接地线连接起来，形成接地网。

接地线应采用扁钢或圆钢，并做好焊接和防腐处理。

2、引下线安装（1）引下线一般利用建筑物的结构柱内主筋作为引下线，也可以单独设置专用引下线。

（2）引下线应上下贯通，并与接地网可靠连接。

在连接处应进行焊接，焊接长度应符合规范要求。

3、避雷带安装（1）在建筑物的屋顶、女儿墙等部位安装避雷带，避雷带通常采用镀锌圆钢或扁钢。

（2）避雷带应沿建筑物的屋脊、屋檐等部位敷设，支架间距应均匀一致，固定牢固。

4、等电位联结（1）在建筑物内设置等电位联结箱，将各类金属管道、设备外壳、金属构件等与接地系统进行等电位联结。

（2）等电位联结线应采用铜芯导线，并确保连接可靠。

四、施工要点1、焊接质量所有的焊接部位应饱满、牢固，不得有虚焊、夹渣、气孔等缺陷。

焊接完成后，应及时清理焊渣，并进行防腐处理。

2、接地电阻测试施工完成后，应进行接地电阻测试，接地电阻值应符合设计要求。

如不符合要求，应采取增加接地极数量、换土等措施进行处理，直至合格为止。

3、材料质量严格把控所用材料的质量，杜绝使用不合格产品。

4、施工安全（1）施工人员在高处作业时，应系好安全带，佩戴安全帽。

防雷接地工程技术交底一、任务背景为了保障建筑物和设备的安全运行，防雷接地工程是非常重要的一项工作。

本次任务是对防雷接地工程技术进行详细交底，确保工程施工人员具备必要的知识和技能，能够正确、安全地进行防雷接地工程的施工。

二、技术要求1. 接地电阻要求：根据国家标准，建筑物的接地电阻应小于10Ω，设备的接地电阻应小于1Ω。

2. 接地材料：使用导电性能良好的材料，如铜杆、铜板等，材料应符合国家标准。

3. 接地方式：常用的接地方式有水平接地、竖直接地和混合接地。

根据具体情况选择合适的接地方式。

4. 接地装置：接地装置应安装在建筑物附近，远离树木、高压电源等干扰物，确保接地效果良好。

5. 接地网布置：接地网应按照规定的布置要求进行铺设，确保接地电阻均匀分布。

6. 接地测试：在施工完成后，必须进行接地测试，确保接地电阻符合要求。

三、施工流程1. 前期准备：确定接地工程的具体位置和范围，编制施工方案，并购买所需材料和设备。

2. 土壤处理：根据土壤的电阻率进行土壤处理，如加入导电剂或更换土壤。

3. 接地装置安装：根据接地方式选择合适的接地装置，并按照规定的要求进行安装。

4. 接地网铺设：根据建筑物的结构和要求，合理布置接地网，并确保接地电阻均匀分布。

5. 接地材料连接：将接地装置和接地网的导线连接紧密，并采取防腐措施，确保连接牢固可靠。

6. 接地测试：使用专业的接地测试仪器进行接地电阻测试，记录测试结果并进行分析。

7. 完工验收：根据测试结果判断接地工程是否合格，如不合格则进行必要的修复和调整，直至符合要求。

四、安全注意事项1. 施工人员必须具备相关的防雷接地工程知识和技能，严禁未经培训的人员进行施工。

2. 在施工过程中，必须佩戴好防护用具，如安全帽、防护手套等。

3. 施工现场必须保持整洁，材料和设备摆放整齐，避免发生意外事故。

4. 施工过程中，严禁使用损坏的接地材料和设备，必要时进行更换。

5. 施工人员应严格按照施工方案进行作业，不得擅自更改。

一、交底目的为确保施工现场防雷接地系统的安全可靠，降低雷击事故发生的风险，提高施工现场安全管理水平，特进行本次防雷接地检测安全技术交底。

二、交底对象施工现场全体施工人员、电工、安全员等相关人员。

三、交底内容1. 防雷接地系统基本知识（1）防雷接地系统的作用：防止雷击事故，保护人员和设备安全。

（2）防雷接地系统的组成：接地体、接地线、接地装置等。

2. 防雷接地检测项目及要求（1）接地体检测：检测接地体埋深、接地电阻等。

（2）接地线检测：检测接地线连接质量、绝缘性能等。

（3）接地装置检测：检测接地装置的完整性、接地电阻等。

3. 防雷接地检测方法及步骤（1）接地体检测：1）使用接地电阻测试仪检测接地电阻，确保接地电阻不大于规范要求。

2）检查接地体埋深是否符合要求，如不符合要求，应及时进行整改。

（2）接地线检测：1）检查接地线连接质量，确保连接牢固、无松动。

2）使用绝缘性能测试仪检测接地线绝缘性能，确保绝缘性能符合要求。

（3）接地装置检测：1）检查接地装置的完整性，确保无损坏、缺失。

2）使用接地电阻测试仪检测接地装置接地电阻，确保接地电阻不大于规范要求。

4. 防雷接地检测安全注意事项（1）检测过程中，操作人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。

（2）检测设备应处于良好状态，确保检测数据准确可靠。

（3）检测过程中，如发现异常情况，应立即停止检测，并向相关负责人报告。

（4）检测现场应设置警示标志，确保人员安全。

四、交底要求1. 施工现场全体施工人员、电工、安全员等相关人员应认真听取本次防雷接地检测安全技术交底。

2. 施工过程中，严格执行防雷接地检测安全技术要求，确保施工现场安全。

3. 施工现场应定期进行防雷接地检测，发现问题及时整改。

4. 各相关部门应加强沟通协调，确保防雷接地检测工作顺利进行。

五、交底时间（根据实际情况填写）六、接受交底人员签名（根据实际情况填写）七、交底人签名（根据实际情况填写）八、备注（如有其他要求，可在此处填写）。

防雷接地工程技术交底引言概述：防雷接地工程技术交底是指在建设工程中，对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。

防雷接地工程是建造物必备的安全设施，它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。

本文将从设计、施工、监测等方面，详细介绍防雷接地工程技术交底的内容。

一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中，需要遵循以下原则：1.1.1 合理布置接地装置：根据建造物的结构特点和雷电活动规律，合理布置接地装置，确保接地系统能够有效地引导雷电电流。

1.1.2 选择适当的接地材料：根据建造物的具体情况，选择合适的接地材料，如铜材、镀锌钢材等，以确保接地系统的导电性能。

1.1.3 考虑接地系统的稳定性：在设计过程中，需要考虑接地系统的稳定性，采取适当的措施，防止接地电阻过大或者过小，影响接地效果。

1.2 接地系统设计步骤在进行防雷接地工程设计时，需要按照以下步骤进行：1.2.1 确定建造物的雷电保护等级：根据建造物的用途和重要性，确定雷电保护等级，为接地系统的设计提供基础。

1.2.2 测量土壤电阻率：通过测量土壤电阻率，确定接地系统的设计参数，如接地电阻值。

1.2.3 设计接地装置：根据建造物的结构和雷电活动规律，设计接地装置的布置方式和数量，并进行合理的计算和选择。

1.3 接地系统设计注意事项在进行防雷接地工程设计时，需要注意以下事项：1.3.1 避免接地系统与其他金属结构共用：为了避免接地系统与其他金属结构的相互干扰，应尽量避免接地系统与其他金属结构共用。

1.3.2 避免接地系统与电力系统共用：为了避免接地系统与电力系统的干扰，应尽量避免接地系统与电力系统共用。

1.3.3 确保接地系统的可靠性：在设计过程中，需要考虑接地系统的可靠性，采取适当的措施，确保接地系统的稳定性和耐久性。

二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前，需要进行以下准备工作：2.1.1 制定施工方案：根据设计要求，制定详细的施工方案，包括施工工序、施工方法、施工材料等。

最新整理防雷接地安全技术交底
中国建筑项目管理表格
分项工程技术交底卡
表格编号
CSCE—C ;PM— ;0803
工程名称及编码粮食二库旧城改造楼栋号
B15#、B16#
分项工程名称
防雷接地
工程量
分包公司
合肥恒安劳务有限公司
负责人
牛和平
交底内容
1、进入施工现场必须遵守安全生产六大纪律。

2、电焊时，严格遵守“十不烧”规程操作。

3、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜线鼻子接牢。

4、每台电焊机应有专用电源开关。

开关的保险丝容量，应为该机的 1.5 倍，严禁用其他金属丝代替保险丝。

5、电焊时的弧火花点必须与氧气瓶、乙炔瓶、木料、油类等危险物品的距离不少于 10 米。

与易燃物品的距离不少于 20 米。

6、清除焊渣时，面部不应正对焊纹，防止焊渣溅入眼内。

7、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢
8、焊点周围和下方应采取防火措施，应有接火斗，备有。
