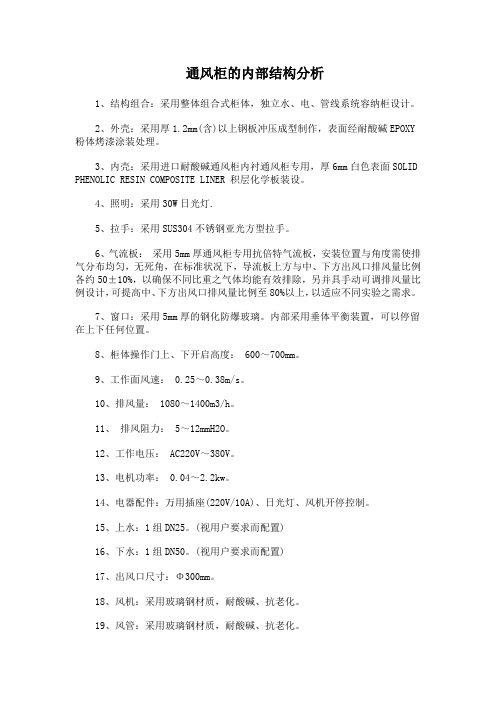

通风柜的内部结构分析1、结构组合：采用整体组合式柜体，独立水、电、管线系统容纳柜设计。
2、外壳：采用厚1.2mm(含)以上钢板冲压成型制作，表面经耐酸碱EPOXY 粉体烤漆涂装处理。
3、内壳：采用进口耐酸碱通风柜内衬通风柜专用，厚6mm白色表面SOLID PHENOLIC RESIN COMPOSITE LINER 积层化学板装设。
4、照明：采用30W日光灯.5、拉手：采用SUS304不锈钢亚光方型拉手。
6、气流板：采用5mm厚通风柜专用抗倍特气流板，安装位置与角度需使排气分布均匀，无死角，在标准状况下，导流板上方与中、下方出风口排风量比例各约50±10%，以确保不同比重之气体均能有效排除，另并具手动可调排风量比例设计，可提高中、下方出风口排风量比例至80%以上，以适应不同实验之需求。
7、窗口：采用5mm厚的钢化防爆玻璃。
内部采用垂体平衡装置，可以停留在上下任何位置。
8、柜体操作门上、下开启高度： 600～700mm。
9、工作面风速： 0.25～0.38m/s。
10、排风量： 1080～1400m3/h。
11、排风阻力： 5～12mmH2O。
12、工作电压： AC220V～380V。
13、电机功率： 0.04～2.2kw。
14、电器配件：万用插座(220V/10A)、日光灯、风机开停控制。
15、上水：1组DN25。
(视用户要求而配置)16、下水：1组DN50。
(视用户要求而配置)17、出风口尺寸：Φ300mm。
18、风机：采用玻璃钢材质，耐酸碱、抗老化。
19、风管：采用玻璃钢材质，耐酸碱、抗老化。
gja0jbk4m 实验室设计。
全钢通风柜材质说明：1．触摸式控制面板：设计在外面板上，便于观察与操作、控制风机、水、电。
控制面板连接后方的电机器材，包括漏电断路器与电磁开关等。
2．内外面板、层侧板： 1.2mm厚冷轧钢板。
双侧结构构成抗腐防爆结构。
外侧设有窗口，便于维修电路、气路。
3．背板：采用6mm厚抗倍特板，颜色为时尚灰色其构造设计对爆炸有释压作用。
4．顶板：采用6mm厚抗倍特板，其构造设计对爆炸有释压作用。
5．导流板：采用6mm厚抗倍特板，对不同重量气体有效排放。
6．视窗：采用5mm厚钢化玻璃，其配重可使门停于任意位置。
7．上柜架：采用1.2mm厚镀锌钢板烧焊而成，为排毒柜上方水平支撑结构。
表面环氧树酯高压粉沫喷涂层均匀，覆盖度好，无漏喷。
8．下框架：采用1.2mm厚镀锌钢板烧焊而成，为排毒柜下方水平支撑结构。
表面环氧树酯高压粉沫喷涂层均匀，覆盖度好，无漏喷。
9．悬吊钢索：采用PVC包覆钢索。
10．照明：日光灯隐藏于面板下，不与排毒柜内气流接触，易更换。
日光灯长度及瓦数以达到台面照度400LUX为准。
11．台面：黑色，采用实芯理化板，前端设门栏，四周加高10mm以上，形成凹关，可容纳5ml以上溢出溶液。
12．底柜：全钢。
13．调整脚：采用钢制调整脚，可防火，调节水平。
14．把手：采用钢或铝合金与柜门板一体成型处理。
15．水槽组： PP耐酸碱一体成型小水槽。
附落水头堵臭装置。
16．水龙头：采用不锈钢单口化验龙头。
17．插座：采用16A万用插座，适用各种仪器插头。
18．上水管：应采用国内名牌铝塑管，日丰牌。
19下水管：国内优质铝塑管，落水头采用PVC 沉淀式泄水头，防止水管阻塞功能，易于拆卸保养,耐热、耐腐蚀。
20 排风方式：并联，集中排放，不串气。
通风柜技术及使用说明（概述）1、技术参数：（1）移门上下开启高度：600~700mm；（2）工作面风速：0.5M/S：（3）排风阻力：小于70Pa；（4）、工作时噪声小于55dB；（5）工作电压220V～240V； 7）出风口尺寸：250mm。

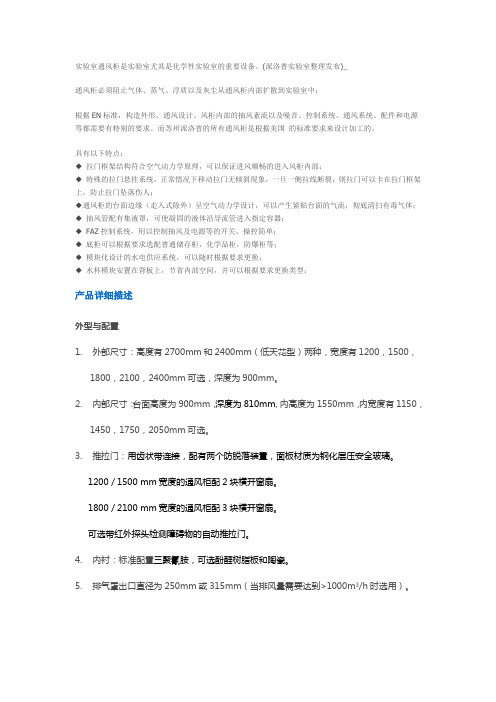

实验室通风柜是实验室尤其是化学性实验室的重要设备。
(派洛普实验室整理发布)_通风柜必须阻止气体、蒸气、浮质以及灰尘从通风柜内部扩散到实验室中；根据EN标准，构造外形、通风设计、风柜内部的抽风紊流以及噪音、控制系统、通风系统、配件和电源等都需要有特别的要求。
而苏州派洛普的所有通风柜是根据美国的标准要求来设计加工的。
具有以下特点：◆拉门框架结构符合空气动力学原理，可以保证进风顺畅的进入风柜内部；◆特殊的拉门悬挂系统，正常情况下移动拉门无倾斜现象，一旦一侧拉线断裂，则拉门可以卡在拉门框架上，防止拉门坠落伤人；◆通风柜的台面边缘（走入式除外）呈空气动力学设计，可以产生紧贴台面的气流，彻底清扫有毒气体；◆抽风管配有集液罩，可使凝固的液体沿导流管进入指定容器；◆FAZ控制系统，用以控制抽风及电源等的开关，操控简单；◆底柜可以根据要求选配普通储存柜，化学品柜，防爆柜等；◆模块化设计的水电供应系统，可以随时根据要求更换；◆水杯模块安置在背板上，节省内部空间，并可以根据要求更换类型；产品详细描述外型与配置1.外部尺寸：高度有2700mm和2400mm（低天花型）两种，宽度有1200，1500，1800，2100，2400mm可选，深度为900mm。
2.内部尺寸：台面高度为900mm，深度为810mm,内高度为1550mm，内宽度有1150，1450，1750，2050mm可选。
3.推拉门：用齿状带连接，配有两个防脱落装置，面板材质为钢化层压安全玻璃。
1200 /1500 mm宽度的通风柜配2块横开窗扇。
1800 /2100 mm宽度的通风柜配3块横开窗扇。
可选带红外探头检测障碍物的自动推拉门。
4.内衬：标准配置三聚氰胺，可选酚醛树脂板和陶瓷。
5.排气罩出口直径为250mm或315mm（当排风量需要达到>1000m3/h时选用）。
6.台面：30/33mm带挡水边的陶瓷台面（德国Friatec），也可选用聚丙烯，不锈钢，环氧树脂等不同材质。

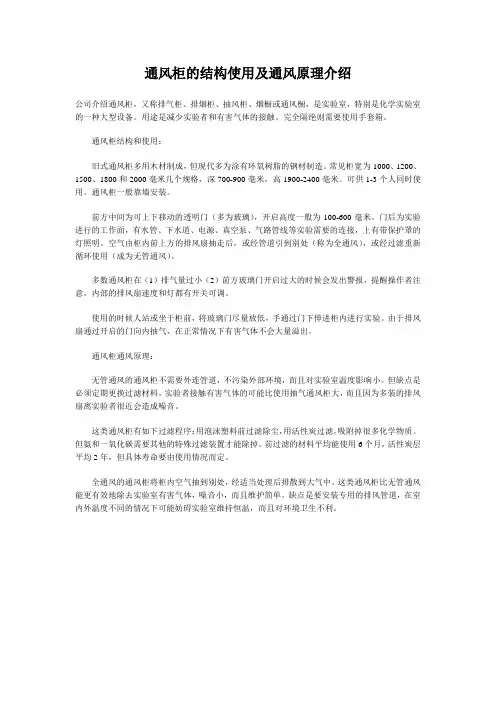

通风柜的结构使用及通风原理介绍公司介绍通风柜，又称排气柜、排烟柜、抽风柜、烟橱或通风橱，是实验室，特别是化学实验室的一种大型设备。
用途是减少实验者和有害气体的接触。
完全隔绝则需要使用手套箱。
通风柜结构和使用：旧式通风柜多用木材制成，但现代多为涂有环氧树脂的钢材制造。
常见柜宽为1000、1200、1500、1800和2000毫米几个规格，深700-900毫米，高1900-2400毫米。
可供1-3个人同时使用。
通风柜一般靠墙安装。
前方中间为可上下移动的透明门（多为玻璃），开启高度一般为100-600毫米。
门后为实验进行的工作面，有水管、下水道、电源、真空泵、气路管线等实验需要的连接，上有带保护罩的灯照明。
空气由柜内前上方的排风扇抽走后，或经管道引到别处（称为全通风），或经过滤重新循环使用（成为无管通风）。
多数通风柜在（1）排气量过小（2）前方玻璃门开启过大的时候会发出警报，提醒操作者注意。
内部的排风扇速度和灯都有开关可调。
使用的时候人站或坐于柜前，将玻璃门尽量放低，手通过门下伸进柜内进行实验。
由于排风扇通过开启的门向内抽气，在正常情况下有害气体不会大量溢出。
通风柜通风原理：无管通风的通风柜不需要外连管道，不污染外部环境，而且对实验室温度影响小。
但缺点是必须定期更换过滤材料，实验者接触有害气体的可能比使用抽气通风柜大，而且因为多装的排风扇离实验者很近会造成噪音。
这类通风柜有如下过滤程序：用泡沫塑料前过滤除尘，用活性炭过滤，吸附掉很多化学物质。
但氨和一氧化碳需要其他的特殊过滤装置才能除掉。
前过滤的材料平均能使用6个月，活性炭层平均2年，但具体寿命要由使用情况而定。
全通风的通风柜将柜内空气抽到别处，经适当处理后排散到大气中。
这类通风柜比无管通风能更有效地除去实验室有害气体，噪音小，而且维护简单。
缺点是要安装专用的排风管道，在室内外温度不同的情况下可能妨碍实验室维持恒温，而且对环境卫生不利。
gja0jbk6m 实验室设计。
通风柜简介近年来根据我国一些生产、科研医疗单位的发展及实现现代化的需要，我厂设计开发了实验室、药物室等玻璃钢家具系列产品，有玻璃钢通风柜、组合式玻璃钢实验台、玻璃钢药品柜及配套的药品架等。
是采用合成树脂为粘结剂，玻璃纤维为增强材料，按一定比例合成型方法加工而成。
具有耐化学腐蚀、耐高温、耐水、耐气候、电绝缘性能良好，强度高、重量轻、隔音防振等特点。
深受用户欢迎。
工作原理通风柜是一种局部气体排放设备。
室内空气或柜内有毒气体经高效风机，通过管道被排出室外，保护了实验室内的洁净环境，保证了操作人员的安全。
产品结构及效果图通风柜主要结构：1 前挡板、2 补风口、3升降视窗、4 工作台面、5下柜体、6电源插座、7导流板。
技术参数型号排风量（m³/h）操作口风速（m/s）阻力(mmH2O)门开启形式照明外形尺寸(mm)TF-A12（15）700~1500 0.3~0.7 5~12 上下推拉20W日光灯1200*800*2350（1500*800*2350）TF-B12 700~1500 0.3~0.7 5~12 上下推拉20W日光灯1200*800*2200TF-C15 700~1500 0.3~0.7 5~12 上下推拉30W日光灯1500*800*2400TF-D18 800~1500 0.3~0.7 5~12 上下推拉30W日光灯1800*800*2400TF-E12 (15) 1080~1400 0.5 5~12 ————1200*750*2350（1500*750*2350）BTF-A12(15)690~1830(880~2350)0.3~0.8 5~12 ————1200*750*2550（1500*750*2550）BTF-B12 700~1500 0.3~0.7 5~12 上下推拉30W日光灯1200*765*2450药品柜产品特点：药品柜系列主要YPG-A型药品柜、YPG-B型药品柜、YPG-C型药品柜、YPG-D型药品柜、YPG-E型药品柜、YPG-F 型药品柜等六种。
实验室通风柜的结构组成及使用建议图解-产品百科-瑞丰智柜
国内大部分实验室都安装有通风柜，其目的是控制、稀释和排出在实验柜台封闭空间中产生的烟、气及微粒，是科研安全预防的重要组成部分。
此外，实验室通风柜可对小型火灾、爆炸和生化物飞溅起到控制防护作用。
常见的类型由一金属橱柜及可活动的玻璃门组成，其设计原理是基于对有害物质的控制能力，阻止负压欢迎的有毒物质扩散，控制不同的气流速度，将其过滤并排风到室外。
一、实验室通风柜的常见风速控制建议：
推荐面风速为0.5米/秒或者100英尺/分。
通常，大部分通风柜在移门全部打开状态下处于最小面风速（例如：0.5米/秒或者100英尺/分）。
然而，在必须考虑到能源节约情况下，一种行之有效的减少空调“风”被排除出去的方法就是将设计排风高度设定在500mm而不是将移门完全打开。
二、实验室通风柜的结构组成说明：
A.通风柜外壳
可见部分用来控制有毒有害气体和烟雾。
B.导流板
使气流均匀的通过通风柜的开启移门平面，从而消除死角同时优化排风效率。
C．移门
即活动门，可调节相应的开度，控制不同的排风效率，因为每个实验对排风程度的要求是不一样的，工作中将柜门移至相应的高度，可保持不一样的排风能力，达到更好的效果。
D．补风翼
沿着工作台面的布置，通过该装置可进入通风柜的流线型气流可防止紊流，也就是烟气颗粒溢出通风柜。
当柜子关闭时，补风翼下方空间可使室内空气排出室外。
E．工作台面
通风柜内供仪器设备使用的区域。
F．排气口
排气口的一项重要的工程特点就是其有益于气流平稳均匀的通过通风柜的移门表面。
如纸巾或其他物体被吸入排气口内，此处将会产生紊流，进而导致不良气流和不稳定的性能。
G．移门平面
假想的平面位于移门底部和工作台面之间，通风柜的面风速就是从此处测量的。
三、实验室通风柜的使用建议：
仅当滑动门完全关闭时，通风橱才能用于控制高速颗粒污染物的释放。
但是，即使滑动门完全关闭，通风橱也无法提供全面的防爆保护。
如果有爆炸的可能，通风橱操作员必须提供足够的安全保护以控制爆炸。
普通通风柜不能用于高氯酸和放射性物质的实验。
高氯酸蒸气会在管道中结晶，导致过铝酸
盐的积累。
过铝酸盐会积聚在表面并引起爆炸，从而严重损害实验室研究人员和维护人员。
特殊的高氯酸型通风柜由不锈钢制成，并配有特殊的喷雾清洁系统。
放射性通风橱必须避免将放射性物质收集在通风橱中，并且易于清洁。
许多通风柜都配备了辅助通风翼，可以引导气流顺利通过通风的滑动门平面。
未经授权，实验室人员不得拆卸或改装机翼。
不能在风翼上放置任何物体，并且不能完全捕获放置在风翼上的容器所散发的气体。
另外，在机翼上放置物品可能会导致通风柜的滑动门在紧急情况下无法快速完全关闭。
导致远程设备排气的管道不能直接连接到通风橱。
因为它不是一种有效的控制方法。
未经制造商许可，不得将任何新设备连接到现有通风柜。
在没有评估和调整的情况下添加排气设备，即使是最简单的排气系统，也将导致现有通风柜的性能下降和/或可能导致新添加的设备的性能下降。
微生物实验必须在生物安全柜中进行，而不是在化学通风橱中进行。
通风橱不得用于废物处理。
四、关于维持良好的实验室通风柜操作习惯的建议
1.不要把通风柜当成废弃物处理设备来使用。
在通风柜内使用的仪器设备应该配备有冷凝器，存水弯或者废气清洗装置来控制和收集废弃的溶剂，有毒挥发物或者粉尘。
2.限制通风柜内的化学试剂的储存。
仅将实验室过程中必须用到的化学物质放置在手边。
3.将诸如易燃液体等危险化学品存放在经过论证的安全柜内。
4.拧紧化学试剂瓶的瓶盖，检查玻璃器皿的盖子以减少试剂的挥发。
5.总是采用良好的操作技巧会保持通风柜处于最佳性能水平。
过度的储存或者过多的放置仪器设备将会导致涡流和逆流进而是污染物逸出通风柜。
