玻璃钢通风柜材质说明及通风柜技术参数介绍

氮气柜
一、材料及性能：
骨架材质：碳钢。

本体材质：磁白PP。

二、本体结构：
上层：可存贮4根石英管（数量根据客户需要订做），塑料链固定。

下层：一个大抽屉，可储放各种零部件，内有固定座方便拿取物品。

门：对开门结构，门板采用10mmPP板內襄5mm有机玻璃。

本体底部：设备底部有3寸万向地脚轮，和可调节高度支撑脚。

配有4个防震脚固定设备，并有静电接地设计。

本体顶部：顶部装FFU，保持正压状态。

本题后方：后方设可调节风门。

三、主要参数指标
外形尺寸:3000D*850W*2250H mm(可定制)
电压：220V 额定功率：300W 设备配戴电源线3米和插头一。

四、售后服务
2年内保修，终身维护
类似设备照片。

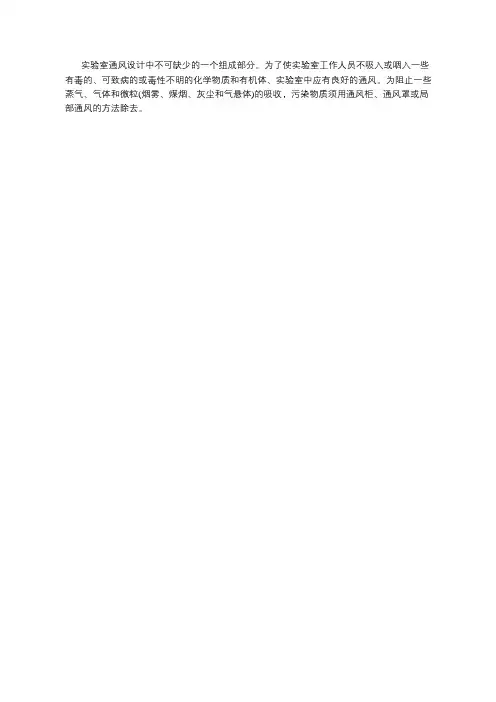

实验室通风设计中不可缺少的一个组成部分。

为了使实验室工作人员不吸入或咽入一些有毒的、可致病的或毒性不明的化学物质和有机体、实验室中应有良好的通风。

为阻止一些蒸气、气体和微粒(烟雾、煤烟、灰尘和气悬体)的吸收，污染物质须用通风柜、通风罩或局部通风的方法除去。

通风柜是实验室通风设计中不可缺少的一个组成部分。

有毒的、可致病的或毒性不明的化学物质和有机体、实验室中应有良好的通风。

为阻止一些蒸气、气体和微粒污染物质必须用通风柜、通风罩或局部通风的方法除去。

产品特点：
●用于保护操作者和环境
●具有断电记忆功能，即当突然断电后，再次通电可保持断电前的工作状态
●吸入口平均风速以0.4m/s进入操作区，负压保证没有化学烟雾和气体从操作区溢出
●可选配活性炭过滤器，经过滤器吸附后，洁净的空气排到室外
●当选配的过滤器使用超过一定时间后报警，提示更换过滤器
●通风柜外壳用1.2mm冷轧钢板经防锈处理，静电喷涂
●通风柜操作区采用抗倍特板，具有较高防酸碱性；台面板采用实心理化板，能够拆卸便于清理
●通风柜视窗：采用5mm厚钢化玻璃
●控制面板：采用轻触式开关，使机器外形美观易于操作
●电控系统：具有防过载、防触电等功能，性能稳定，使用寿命长
●插座：采用实验室专用安全产品，有防尘、防溅、防酸碱等性能，材料为PC材料防火阻燃。

通风柜说明书适用范围本设备适用，适用于空调厂房超净厂房的新型工艺设备，在电子、化工、机械、医学等行业，及大专院校，实验室也得到广泛应用。

在进行具有潜在危险或未知影响因素的实验操作，进行产生易燃、易爆、易挥发的实验操作,进行毒害品试验等实验操作，通风柜可以用于保护操作人员和试验产品.工作环境1、仅适用于室内；2、环境温度：15℃～35℃;3、相对湿度：≤75％；4、大气压力范围：70kPa～106kPa；5、电源：AC 220±22V，50Hz ；有良好的接地；玻璃钢通风柜特点1、耐腐蚀性能强:玻璃钢有广泛的耐腐蚀性能，它适用于有酸碱气体，有毒有害气体和有机溶剂气体以及产生粉尘的操作岗位和场合。

2、操作台面：20mm厚玻璃钢台面，耐酸碱，防潮湿。

3、调节门：二截式安全钢化玻璃，无段平衡式升降,可上下拉动停留在任何位置4、照明设备：防腐日光灯，光源与气体隔离，台面照度大于400流明5、操作板：照明开关，风机ON/OFF开关，220V，10A多功能插座两个6、重量轻，强度大:玻璃钢能长期承受80℃的温度，短期可至200-300℃,玻璃钢氧指数≥30，属于难燃材质.7、耐老化,寿命长:一般情况使用5年以上性能指标1、风速：吸入口风速：≥0。

30 m/s2、振动幅值:频率10Hz和10kHz之间的振动净振幅≤5 m(rms）3、噪音：在柜体前面中心，距前窗玻璃水平向外300mm、工作台面上方380mm处，在环境噪音不大于50dB的条件下，噪音值≤60dB（A)。

4、供电电压：AC 220±20V，50HZ；功能和结构简介1、空气过滤系统：通风系统是保证本设备性能的最主要的系统。

它由风机和风道组成。

实验室内空气经过操作区，由柜体内部风机通过柜体风道从风道口排出，建议使用专用通道排到室外。

2、照明光源：照明使用直管型节能荧光灯，保证操作区内的平均照明度符合标准要求注意事项1、通风柜为重要的实验室安全设备,为确保安全和正常使用,请仔细阅读本使用说明及注意事项，并参加适当的实验室安全和技能培训;2、使用前,请先阅读本说明书。

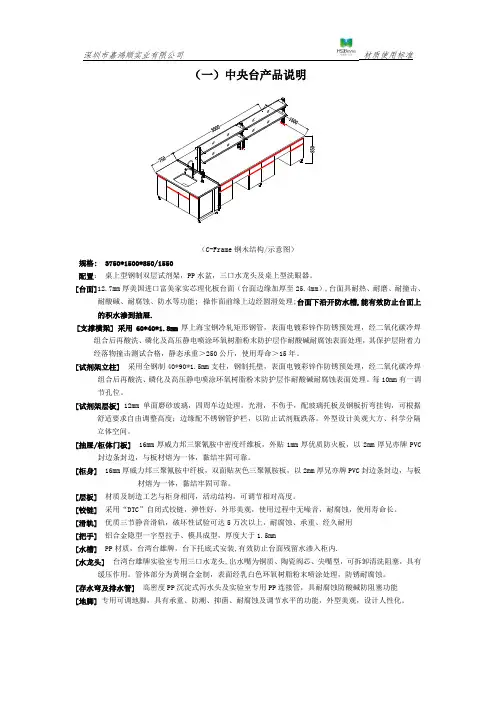

（C-Frame钢木结构/示意图）规格: 3750*1500*850/1550配置：桌上型钢制双层试剂架，PP水盆，三口水龙头及桌上型洗眼器。

[台面]12.7mm厚美国进口富美家实芯理化板台面（台面边缘加厚至25.4mm）,台面具耐热、耐磨、耐撞击、耐酸碱、耐腐蚀、防水等功能;操作面前缘上边经圆滑处理;台面下沿开防水槽,能有效防止台面上的积水渗到抽屉.[支撑横梁]采用60*40*1.8mm厚上海宝钢冷轧矩形钢管，表面电镀彩锌作防锈预处理，经二氧化碳冷焊组合后再酸洗、磷化及高压静电喷涂环氧树脂粉末防护层作耐酸碱耐腐蚀表面处理，其保护层附着力经落物撞击测试合格，静态承重＞250公斤，使用寿命＞15年。

[试剂架立柱]采用全钢制40*90*1.5mm支柱，钢制托壁，表面电镀彩锌作防锈预处理，经二氧化碳冷焊组合后再酸洗、磷化及高压静电喷涂环氧树脂粉末防护层作耐酸碱耐腐蚀表面处理。

每10mm有一调节孔位。

[试剂架层板] 12mm单面磨砂玻璃，四周车边处理，光滑，不伤手，配玻璃托板及钢板折弯挂钩，可根据舒适要求自由调整高度；边缘配不锈钢管护栏，以防止试剂瓶跌落。

外型设计美观大方、科学分隔立体空间。

[抽屉/柜体门板] 16mm厚威力邦三聚氰胺中密度纤维板，外贴1mm厚优质防火板，以2mm厚兄亦牌PVC 封边条封边，与板材熔为一体，黏结牢固可靠。

[柜身] 16mm厚威力邦三聚氰胺中纤板，双面贴灰色三聚氰胺板，以2mm厚兄亦牌PVC封边条封边，与板材熔为一体，黏结牢固可靠。

[层板]材质及制造工艺与柜身相同，活动结构，可调节相对高度。

[铰链] 采用“DTC”自闭式铰链，弹性好，外形美观，使用过程中无噪音，耐腐蚀，使用寿命长。

[滑轨] 优质三节静音滑轨，破坏性试验可达5万次以上，耐腐蚀、承重、经久耐用[把手] 铝合金隐型一字型拉手、模具成型，厚度大于1.5mm[水槽] PP材质，台湾台雄牌，台下托底式安装,有效防止台面残留水渗入柜内.[水龙头] 台湾台雄牌实验室专用三口水龙头,出水嘴为铜质、陶瓷阀芯、尖嘴型，可拆卸清洗阻塞，具有缓压作用。

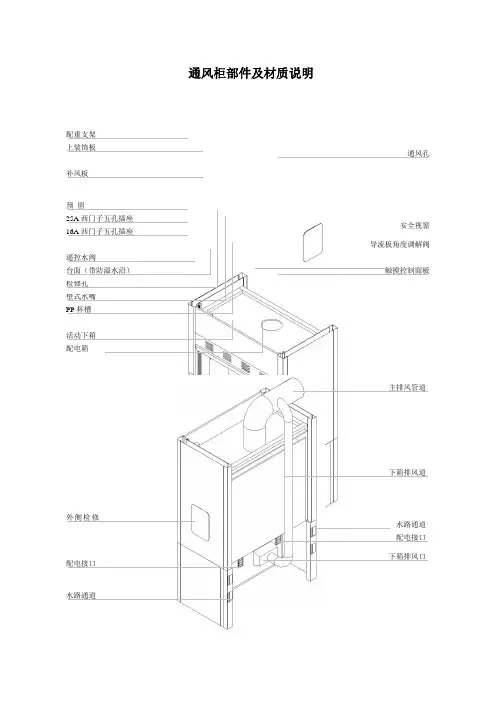

通风柜部件及材质说明产品信息规格：1200*830*2350 1500*830*2350 1800*830*2350特点：1.采用无段平衡式拉门系统，辅助半月型透气孔。

2.具有照明、保护装置及方便易操作的操作仪表板。

3.全新通风系统、可有效地排除柜内各种有毒有害气，体保证实验人员的身体健康。

4.外观整齐大方，坚固耐用，耐腐蚀性及强，但造价较高。

材质：1.台面：美国进口威盛亚品牌12.7mm厚实芯理化板，台面前面倒圆角。

2.柜体：采用全新1.2mm厚冷轧钢板，经EPOXY喷涂处理，内衬6mm厚倍耐板。

3.下柜：木制柜体采用国产优质18mm厚三聚氰胺贴面板，优质PVC封边处理。

4.固定座：采用PC材质并具固定导流板及合成架功能。

5.集风罩：PP材质。

6.配件：台湾雷柏特供水、供气装置；进口五金件。

中央台\试剂架\边台部件材质说明规格：L*1500mm*830mm 中央台 L*300mm*750mm 试剂架(根据使用现场实际情况确定) 特点：用户可根据需要在数小时之内自行搬迁部分或整个实验室到另一房间，延展性强，灵活性好，能减少更改实验室布局的费用达75%。

材质：1.台面采用美国进口威盛亚品牌12.7mm 厚实芯理化板，台面四周倒圆角，耐酸碱腐蚀。

2.工型钢架：采用50×30×2(mm)矩形钢管焊接而成，表面经喷塑处理。

3.木制柜体采用国产优质18mm 厚三聚氰胺贴面板，优质PVC 封边处理。

4.五金件：铰链及滑轨均采用进口产品。

5.配钢玻试剂架、电源插座、水槽龙头、桌上型洗眼器及气体考克等配件。

钢玻试剂架层板高度可调，方便使用。

规格：L*750mm*830mm(根据使用现场实际情况确定)特点：用户可根据需要在数小时之内自行搬迁部分或整个实验室到另一房间，延展性强，灵活性好，能减少更改实验室布局的费用达75%。

材质：1.台面采用美国进口威盛亚品牌12.7mm厚实芯理化板，台面四周倒圆角，耐酸碱腐蚀。

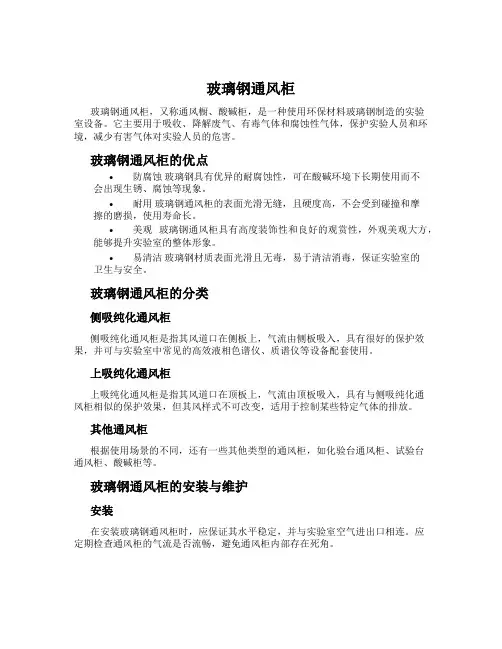

玻璃钢通风柜玻璃钢通风柜，又称通风橱、酸碱柜，是一种使用环保材料玻璃钢制造的实验室设备。

它主要用于吸收、降解废气、有毒气体和腐蚀性气体，保护实验人员和环境，减少有害气体对实验人员的危害。

玻璃钢通风柜的优点•防腐蚀玻璃钢具有优异的耐腐蚀性，可在酸碱环境下长期使用而不会出现生锈、腐蚀等现象。

•耐用玻璃钢通风柜的表面光滑无缝，且硬度高，不会受到碰撞和摩擦的磨损，使用寿命长。

•美观玻璃钢通风柜具有高度装饰性和良好的观赏性，外观美观大方，能够提升实验室的整体形象。

•易清洁玻璃钢材质表面光滑且无毒，易于清洁消毒，保证实验室的卫生与安全。

玻璃钢通风柜的分类侧吸纯化通风柜侧吸纯化通风柜是指其风道口在侧板上，气流由侧板吸入，具有很好的保护效果，并可与实验室中常见的高效液相色谱仪、质谱仪等设备配套使用。

上吸纯化通风柜上吸纯化通风柜是指其风道口在顶板上，气流由顶板吸入，具有与侧吸纯化通风柜相似的保护效果，但其风样式不可改变，适用于控制某些特定气体的排放。

其他通风柜根据使用场景的不同，还有一些其他类型的通风柜，如化验台通风柜、试验台通风柜、酸碱柜等。

玻璃钢通风柜的安装与维护安装在安装玻璃钢通风柜时，应保证其水平稳定，并与实验室空气进出口相连。

应定期检查通风柜的气流是否流畅，避免通风柜内部存在死角。

维护玻璃钢通风柜更换滤芯通常要更换效果较好的吸附材料，比如碳基的吸附材料。

需要定期对吸附材料进行检查，并按照使用频率的不同适时更换。

同时，还需要定期清洁并消毒通风柜内部和外部表面，以保证其正常使用。

结论玻璃钢通风柜作为实验室必需品之一，其优越的性能和不断提升的质量，正逐步走入实验室学科体系并向着更高效、更节能、更智能的方向迈进。

然而，尽管其性能在时间上得到进一步提升，但它的设计目标始终未变：确保实验操作和实验人员的健康安全，并保护环境。

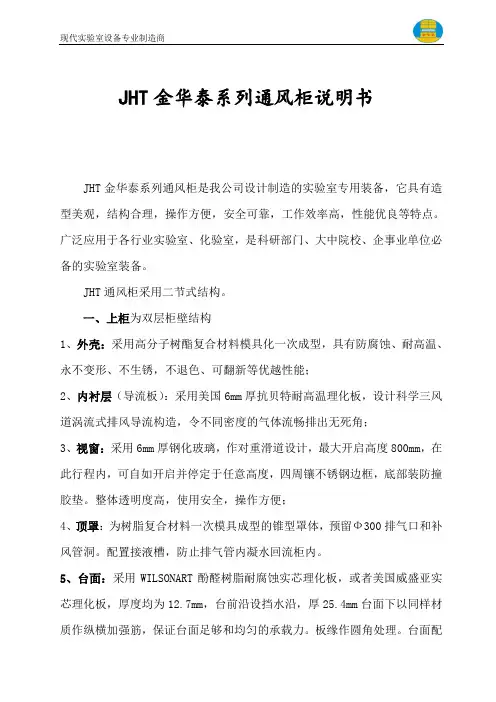

JHT金华泰系列通风柜说明书JHT金华泰系列通风柜是我公司设计制造的实验室专用装备，它具有造型美观，结构合理，操作方便，安全可靠，工作效率高，性能优良等特点。

广泛应用于各行业实验室、化验室，是科研部门、大中院校、企事业单位必备的实验室装备。

JHT通风柜采用二节式结构。

一、上柜为双层柜壁结构1、外壳：采用高分子树酯复合材料模具化一次成型，具有防腐蚀、耐高温、永不变形、不生锈，不退色、可翻新等优越性能；2、内衬层（导流板）：采用美国6mm厚抗贝特耐高温理化板，设计科学三风道涡流式排风导流构造，令不同密度的气体流畅排出无死角；3、视窗：采用6mm厚钢化玻璃，作对重滑道设计，最大开启高度800mm，在此行程内，可自如开启并停定于任意高度，四周镶不锈钢边框，底部装防撞胶垫。

整体透明度高，使用安全，操作方便；4、顶罩：为树脂复合材料一次模具成型的锥型罩体，预留Ф300排气口和补风管洞。

配置接液槽，防止排气管内凝水回流柜内。

5、台面：采用WILSONART酚醛树脂耐腐蚀实芯理化板，或者美国威盛亚实芯理化板，厚度均为12.7mm，台前沿设挡水沿，厚25.4mm台面下以同样材质作纵横加强筋，保证台面足够和均匀的承载力。

板缘作圆角处理。

台面配PP小水杯和360度旋转水龙头，也可按客户要求配置其他设施。

二、下柜：铝合金框架木镶嵌结构。

1、框架：框架采用专用优质铝合金型材，圆立柱D＝50mm，构梁32×32mm厚≥1.2mm。

表面环氧树酯高压静电粉沫喷涂，高温固化处理。

高强尼龙模具成型件插接，具有强固稳定、防腐、美观、重量轻、承载力强等特点，承重300千克每平方米。

2、箱体：木质基材采用环保型三聚氰胺双饰面优质高密中纤板，所有截面以优质PVC热熔胶防水封边处理。

柜门加特制PVC镶嵌式封闭边框连暗拉手，美观耐用永不变形。

整体具有防腐、防水、防火、防蛀和牢固稳定等性能。

柜后预留水电通道，并有可拆装式背板，便于柜内设备检修。

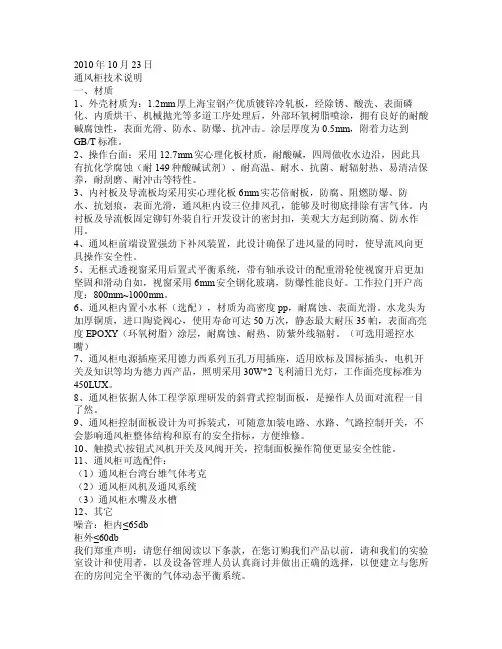

2010年10月23日通风柜技术说明一、材质1、外壳材质为：1.2mm厚上海宝钢产优质镀锌冷轧板，经除锈、酸洗、表面磷化、内质烘干、机械抛光等多道工序处理后，外部环氧树脂喷涂，拥有良好的耐酸碱腐蚀性，表面光滑、防水、防爆、抗冲击。

涂层厚度为0.5mm，附着力达到GB/T 标准。

2、操作台面：采用12.7mm实心理化板材质，耐酸碱，四周做收水边沿，因此具有抗化学腐蚀（耐149种酸碱试剂）、耐高温、耐水、抗菌、耐辐射热、易清洁保养，耐刮磨、耐冲击等特性。

3、内衬板及导流板均采用实心理化板6mm实芯倍耐板，防腐、阻燃防爆、防水、抗划痕，表面光滑，通风柜内设三位排风孔，能够及时彻底排除有害气体。

内衬板及导流板固定铆钉外装自行开发设计的密封扣，美观大方起到防腐、防水作用。

4、通风柜前端设置强劲下补风装置，此设计确保了进风量的同时，使导流风向更具操作安全性。

5、无框式透视窗采用后置式平衡系统，带有轴承设计的配重滑轮使视窗开启更加坚固和滑动自如，视窗采用6mm安全钢化玻璃，防爆性能良好。

工作拉门开户高度：800mm~1000mm。

6、通风柜内置小水杯（选配），材质为高密度pp，耐腐蚀、表面光滑。

水龙头为加厚铜质，进口陶瓷阀心，使用寿命可达50万次，静态最大耐压35帕，表面高亮度EPOXY（环氧树脂）涂层，耐腐蚀、耐热、防紫外线辐射。

（可选用遥控水嘴）7、通风柜电源插座采用德力西系列五孔万用插座，适用欧标及国标插头，电机开关及知识等均为德力西产品，照明采用30W*2飞利浦日光灯，工作面亮度标准为450LUX。

8、通风柜依据人体工程学原理研发的斜背式控制面板，是操作人员面对流程一目了然。

9、通风柜控制面板设计为可拆装式，可随意加装电路、水路、气路控制开关，不会影响通风柜整体结构和原有的安全指标，方便维修。

10、触摸式\按钮式风机开关及风阀开关，控制面板操作简便更显安全性能。

11、通风柜可选配件：（1）通风柜台湾台雄气体考克（2）通风柜风机及通风系统（3）通风柜水嘴及水槽12、其它噪音：柜内≤65db柜外≤60db我们郑重声明：请您仔细阅读以下条款，在您订购我们产品以前，请和我们的实验室设计和使用者，以及设备管理人员认真商讨并做出正确的选择，以便建立与您所在的房间完全平衡的气体动态平衡系统。

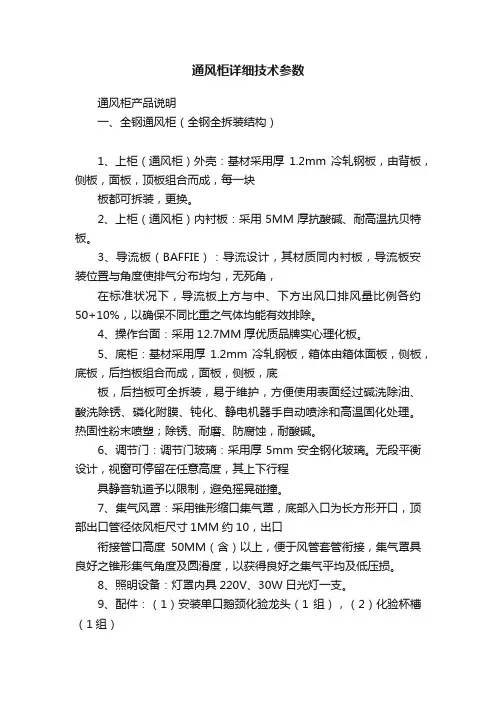

通风柜详细技术参数通风柜产品说明一、全钢通风柜（全钢全拆装结构）1、上柜（通风柜）外壳：基材采用厚1.2mm冷轧钢板，由背板，侧板，面板，顶板组合而成，每一块板都可拆装，更换。

2、上柜（通风柜）内衬板：采用5MM厚抗酸碱、耐高温抗贝特板。

3、导流板（BAFFIE）：导流设计，其材质同内衬板，导流板安装位置与角度使排气分布均匀，无死角，在标准状况下，导流板上方与中、下方出风口排风量比例各约50+10%，以确保不同比重之气体均能有效排除。

4、操作台面：采用12.7MM厚优质品牌实心理化板。

5、底柜：基材采用厚1.2mm冷轧钢板，箱体由箱体面板，侧板，底板，后挡板组合而成，面板，侧板，底板，后挡板可全拆装，易于维护，方便使用表面经过碱洗除油、酸洗除锈、磷化附膜、钝化、静电机器手自动喷涂和高温固化处理。

热固性粉末喷塑；除锈、耐磨、防腐蚀，耐酸碱。

6、调节门：调节门玻璃：采用厚5mm安全钢化玻璃。

无段平衡设计，视窗可停留在任意高度，其上下行程具静音轨道予以限制，避免摇晃碰撞。

7、集气风罩：采用锥形缩口集气罩，底部入口为长方形开口，顶部出口管径依风柜尺寸1MM约10，出口衔接管口高度50MM（含）以上，便于风管套管衔接，集气罩具良好之锥形集气角度及圆滑度，以获得良好之集气平均及低压损。

8、照明设备：灯罩内具220V、30W日光灯一支。

9、配件：（1）安装单口鹅颈化验龙头（1组），（2）化验杯槽（1组）二、玻璃钢通风柜1、上箱体全部采用玻璃钢开模整体灌模，整体无接缝，并配有凝液接槽功能。

为我公司最新开发产品，具有防腐性能好，外表美观，无渗漏等特点。

2、操作台面：采用12.7MM实芯理化板或12.7MM环氧树脂板。

3、下箱体为玻璃钢结构。

4、钢化玻璃拉门，厚度为5MM。

5、220V10A、220V15A万用插座选配。

6、漏电保护开关、化验室专用水嘴，可设置（20W、30W、40W）日光灯、PP杯槽、各种气体管路预留等。

生产通风柜厂家为您介绍材质说明：全钢结构通风柜：上座柜体部份：柜体材料采用优质一级冷轧钢板表面喷涂80um厚环氧树脂粉沫，耐酸碱腐蚀。

上座内衬板：采用6mm抗倍特板制作，组装螺丝皆以塑料材质之盖板遮盖，避免和柜内气体接触，并保持美观。

导流系统：三节式导流板设计6mm抗倍特板制作。

窗口玻璃：采用5㎜厚钢化透明玻璃。

窗框和把手采用冷轧钢板1.0㎜厚机械折压成型并经环氧树脂粉沫喷涂。

并设有进气口可于窗口关闭时提供气源，增加对流加强排气效果。

窗口上下顶点两侧皆有缓冲垫片避免撞击。

轨道：采用成型导轨，能有效减低摩擦，并将钢索隐藏在轨道内避免和柜内气体接触，确保钢索寿命。

钢索滑轮：滑轮采用优质带滚珠轴承尼龙滑轮。

窗口型式：采上下滑动式设计，可开启于任何高度。

照明：日光灯采用实验室专用全封闭式日光灯，220Vx30W符合CNS规定，底部设有5㎜厚（±5﹪）的玻璃挡板，采隔离式安装，避免和柜内气体接触。

底座部份：本体外壳：采用框架式结构，材料为1.5㎜厚冷轧钢板，机械折压成型表面经环氧树脂粉沫喷涂处理。

底座构造：上部为功能控制面板。

下部为可移动式储存柜，采用1.0㎜厚冷轧钢板，机械折压成型表面经环氧树脂粉沫喷涂处理。

操作台面：通风柜专用高分子复合性材料，经独特工艺处理，模具成型台面,具有防酸碱、耐腐蚀，可耐1200oC高温。

操控面板(包括轻触式开关及指示灯)位于通风柜右侧功能柱中部，220V万能插座共4个分2组，通风柜左右侧功能柱各1组。

底座控制面板：通风柜总开关。

零件设备部分化验龙头：（台雄）。

实验室专用龙头单口鹅颈式，可360度旋转。

本体铜合金制造表面经耐酸碱抗腐蚀粉体涂装。

阀门为精密陶瓷铸造。

遥控开关，尖嘴型出水口。

遥控阀设于操控面板上。

水槽（台雄）：采用PP一体成型专用水槽，尺寸：295x150x150㎜(W*D*H)附PP落水头（堵臭装置），三件组合式，一体成型，具有过滤堵臭双重功能，风机：采用离心式防爆风机，面风速：0.3m/s～0.5m/s。

通风柜产品说明一、全钢通风柜（全钢全拆装结构）1、上柜（通风柜）外壳：基材采用厚1.2mm冷轧钢板，由背板，侧板，面板，顶板组合而成，每一块板都可拆装，更换。

2、上柜（通风柜）内衬板：采用5MM厚抗酸碱、耐高温抗贝特板。

3、导流板（BAFFIE）：导流设计，其材质同内衬板，导流板安装位置与角度使排气分布均匀，无死角，在标准状况下，导流板上方与中、下方出风口排风量比例各约50+10%，以确保不同比重之气体均能有效排除。

4、操作台面：采用12.7MM厚优质品牌实心理化板。

5、底柜：基材采用厚1.2mm冷轧钢板，箱体由箱体面板，侧板，底板，后挡板组合而成，面板，侧板，底板，后挡板可全拆装，易于维护，方便使用表面经过碱洗除油、酸洗除锈、磷化附膜、钝化、静电机器手自动喷涂和高温固化处理。

热固性粉末喷塑；除锈、耐磨、防腐蚀，耐酸碱。

6、调节门：调节门玻璃：采用厚5mm安全钢化玻璃。

无段平衡设计，视窗可停留在任意高度，其上下行程具静音轨道予以限制，避免摇晃碰撞。

7、集气风罩：采用锥形缩口集气罩，底部入口为长方形开口，顶部出口管径依风柜尺寸1MM约10，出口衔接管口高度50MM（含）以上，便于风管套管衔接，集气罩具良好之锥形集气角度及圆滑度，以获得良好之集气平均及低压损。

8、照明设备：灯罩内具220V、30W日光灯一支。

9、配件：（1）安装单口鹅颈化验龙头（1组），（2）化验杯槽（1组）二、玻璃钢通风柜1、上箱体全部采用玻璃钢开模整体灌模，整体无接缝，并配有凝液接槽功能。

为我公司最新开发产品，具有防腐性能好，外表美观，无渗漏等特点。

2、操作台面：采用12.7MM实芯理化板或12.7MM环氧树脂板。

3、下箱体为玻璃钢结构。

4、钢化玻璃拉门，厚度为5MM。

5、220V10A、220V15A万用插座选配。

6、漏电保护开关、化验室专用水嘴，可设置（20W、30W、40W）日光灯、PP杯槽、各种气体管路预留等。

7、柜门开启高度为0-600MM，工作台风速在0.5-0.8M/S，单台排气量为1200-1500M³/H，电机功率0.18-1.1KW，电压为220V单相和380V三相两种。

材质及工艺说明
通风柜
1、柜体：采用1.2mm冷轧钢板经酸洗淋化防腐处理后，环氧树脂粉末喷塑内设三级导
流板，可活动；内无任何外露铆钉，均采用插接件连接；并有三处补风口，操作口面风速在3-5m/s。

2、台面：12.7mm厚实心理化板，操作边整边，边缘加厚到25mm并做小R型抛光处理。

3、内衬板、导流板：采用6mm耐酸碱抗倍特板。

4、视窗：采用5mm钢化安全玻璃。

5、平衡：采用无段式平衡升降系统，视窗可停留在任意位置。

6、悬吊钢索：采用PVC包覆钢索。

7、排气罩：采用1.2mm镀锌钢板喷涂环氧树脂制成减缩式排气罩。

8、插座：万用插座，适用于各种仪器插头。

9、照明：采用隐藏式30W日光灯照明。

10、开关：采用优质按键式开关。

11、龙头：采用台雄牌实验室专用水龙头，陶芯、铜管、尖嘴型，外经防腐喷塑处理。

12、泄水头：采用高密度PVC沉淀式泄水头，防止水管堵塞，并易于拆卸保养。

13、小水槽：采用台雄牌实验室专用PP水槽，一体成型式安装方式。

14、铰链：采用广东东泰DTC铰链（耐腐蚀）。

15、拉手：不锈钢拉手。

16、技术参数：
操作口风速:0.3-0.5m/s
排风量范围：1500-1800m3/h
噪音：≤55dB
控制浓度：≤0.5ml/ m3
阻力：≤70pa
风机功率（KW）：0.18-2.2
体积（m3）：2.82
电压（V）：220
济南金星实验室家具有限公司。

通风橱参数要求：一、排风系统配置及材质要求1、排风系统：本项目排风系统由以下部件组成：风机、风机减震台座、风管、风量调剂阀、柔性接头、风管支架、消音器、静压箱、伞形风帽等。

2、排风量说明：（1）排风量：视窗开启高度0.5m，面风速维持0.5m/s情形下，应在《通风柜》JB/6412-1999技术标准规定的排风量范围内，实际排风量不得大于计算风量的5%，计算排风量=视窗宽度*视窗开启高度*0.5m/s*3600s。

（2）面风速均匀度：通风柜的面风速应散布均匀。

在视窗开启高度0.5m，面风速0.5m/s 情形下，在视窗开启面积内，上下左右每隔0.3m处，取一个点测得的面风速，其最大值、最小值与算术平均值的误差小于15%。

（3）通风柜阻力：通风柜移动门开启至最高位置时，在达到《通风柜》JB/6412-1999技术标准规定的排风量和面风速维持0.5m/s的条件下，通风柜阻力应小于或等于70pa。

（4）本通风系统采纳PP风管制作，PP风管有良好的耐酸碱、抗老化作用。

所有接口采纳塑料焊接，能保证风管有良好的密封性；（5）通风柜面风速能达到~0.6m/s；（6）排风风机采纳PP材质离心风机，玻璃钢离心风机的优势是高防腐、低噪音、震动小、能耗低、高效能，TF型风机要紧由叶轮、机壳、进风口、电机、轴承座、皮带、皮带轮、避震器等配置而组成，组装后依据AMCA（美国流体协会）210-99测试风机性能，机组震动符合2372 G品级标准。

为保障实验室的舒适性，所有通风系统采纳降噪处置（安装微孔板筒形消音器），保证明验室内通风噪音达到60分贝以下。

3、材质要求标准（1）风管：采纳国内优质PP环保防腐风管，能耐酸、碱，适合用于实验室排风。

风管厚度3~8mm，高强度螺柱法兰连接，内衬密封垫。

利用的PP板材要求具有质轻、厚度均匀、表面滑腻平整、耐热性好、机械强度高、优良的化学稳固性和电绝缘性、无毒、易加工、焊接牢固等特点，要求提供相关行业部门的检测报告。

玻璃钢通风柜结构玻璃钢通风柜台面采用19mm环氧树脂板台面；上箱体采用的是玻璃钢材质，具有极强的抗腐蚀、不生锈、不掉皮、耐高温、阻燃等特点。

内衬及导流板都采用高分子树脂材质，导流板必须一次成形。

为消除排气死角和不同密度气体的有效排放，内部排风设计是分为三段设计的；为便于观察和操作，控制面板设立在外立柱侧面板上。

玻璃钢通风柜下箱体主体框架也是采用玻璃钢材质，主要采用60*40*2m进口矩形钢管，连接支撑横梁也是采用该钢管，对表面经过除油、酸洗、磷化作防锈处理，再喷涂静电粉末，提高耐酸碱腐蚀性能。

通风柜柜体抽面和门板采用16mm厚的国产优质环保型中纤板，表面会粘压1.0mm厚珍珠面防火板。

为确保柜体和门板外表美观、光滑，还会对四角做圆滑处理、防水封边处理。

通风橱柜体柜身采用可拆装式三合一连接，结构稳固，承重性比较好。

拉手可以采用不锈钢材质或PVC材质。

通风柜铰链采用的是全开式90-175度高质镀铬钢铰链，弹性好，外形美观，而且使用过程中无噪音，尤其是和柜体面实验台呈水平角度15度以上时，柜门可自行关闭。

轨道则是采用不锈钢制作而成。

调节门是利用悬吊钢索安装的，钢索是完全隐藏于轨道内的，但是为确保钢索安全，避免化学腐蚀，上下拉动时，是不会和轨道磨擦的。

调节门玻璃采用厚6mm安全钢化玻璃，设计成左右推拉式，这样调节门上下左右开启补风时才会显得灵活。

滑轮是采用尼龙制作的；滑轮固定座是采用钢板机压成型制作，这种通风橱还设计了双面包夹式防落设计，非常稳定。

集气罩是采用全钢材料一体成型的，底部设计长方形开口，然后将通风柜风管套衔接住。

为确保风管套能衔接，在集气罩顶部出口设置Ф250mm管径，出口衔接管口高度在50mm 以上。

当通风柜柜体窗口关闭时为确保能提供气源会设置辅助进气口，安装在排毒柜前封板下方，采用高分子复合材料制成的。

由于通风柜经常要将有毒、有防腐性能的气体排出室外，因此设计照明设备时是以防水、防尘和防腐蚀为宗旨设计的，多采用灯座设计，底座设有5mm厚的玻璃，然后在灯罩内安装日光灯即可。
