水暖与通风工程的常用材料及安装工具课件(一)水暖和通风工程是现代建筑中不可或缺的两大工程。
这两个工程离不开材料和工具的使用。
下面就让我们来了解一下这些材料和工具。
一、水暖工程常用材料1.管道材料：一般采用PVC、UPVC、PE或PP材料来制造管道。
这些材料耐腐蚀、不漏水，并且使用寿命较长。
2.管件：管件分为三种，即弯头、三通和四通。
管件的材料和管道基本相同，有时还使用钢、铜等材料。
3.阀门：阀门分为球阀、闸阀、蝶阀等多种类型，它们的作用是控制管道中的水流量。
4.水泵：水泵是水暖工程中不可缺少的设备，主要有离心泵、自吸泵等，用于将水从低处输送到高处。
5.密封材料：外部管道需要用密封材料密封，防止水漏出来。
一般使用橡胶或硅胶密封。
二、水暖工程常用工具1.管道切割器：切割管道的工具，可以使用手动或电动的，手动的切割器价格低，操作简单。
2.扳手：用于拧紧管件和阀门，大多数情况下需要两个扳手来完成。
3.热风枪：用于烘烤管道，使其变软，方便进行弯曲处理。
4.注漏器：用于密封管道，将防漏剂注入管道中。
5.电锯：用于切割材料，比如木材、铜管等。
三、通风工程常用材料1.通风管道：通风管道是通风系统中的重要组成部分，一般采用镀锌铁板、不锈钢、铝合金、PVC等材料制成。
2.通风口：通风口有普通通风口、电动通风口和防火通风口三种类型。
3.空气过滤器：空气过滤器用于过滤空气中的灰尘和微粒，使空气更加清洁。
4.风机：风机是通风系统中不可缺少的设备，用于排除室内的热空气和潮湿空气。
5.隔音材料：具有隔音效果的材料可以降低室内噪音，使居住环境更加舒适。
四、通风工程常用工具1.磨具：用于在通风管道上进行开孔处理，一般使用电磨或手动磨具。
2.剪刀：用于将金属板材进行切割，常用的有剪刀、钳子等。
3.泡沫枪：用于喷涂泡沫，减少噪音和热量的传递。
4.打气机：安装通风管道时需要对管道进行压力测试，可以使用打气机来完成。
5.电动工具：通风工程中常用的电动工具有电钻、电锤、电锯等，用于加工通风管道和安装通风设备。

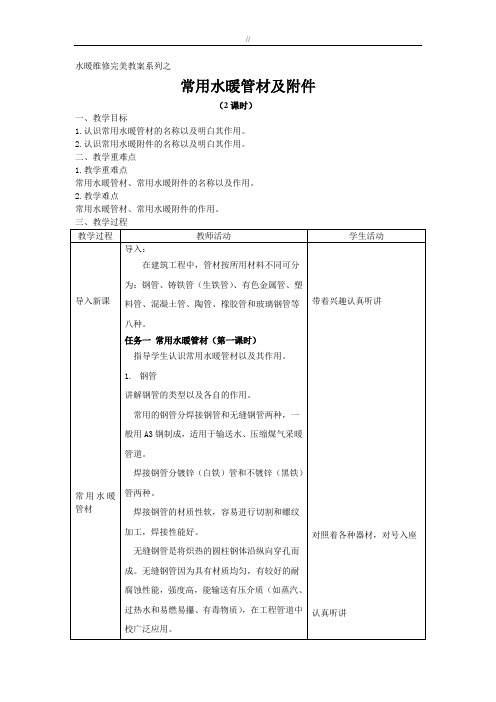

水暖维修完美教案系列之
常用水暖管材及附件
（2课时）
一、教学目标
1.认识常用水暖管材的名称以及明白其作用。
2.认识常用水暖附件的名称以及明白其作用。
二、教学重难点
1.教学重难点
常用水暖管材、常用水暖附件的名称以及作用。
2.教学难点
常用水暖管材、常用水暖附件的作用。
水暖维修教案系列之
水暖常用工具
（3课时）
一、教学目标
认识水暖常用工具以及明白其作用。
二、教学重难点
1.教学重难点
认识水暖常用工具以及明白其作用。
2.教学难点
水暖常用工具的作用。
水暖维修教案系列之
排水工程安装
（2课时）
一、教学目标
1.了解排水系统的组成。
2.初步认识排水系统的安装过程。
二、教学重难点
1.教学重难点
排水系统的组成及安装过程。
2.教学难点
排水系统的安装过程。
水暖维修教案系列之
采暖工程安装
（4课时）
一、教学目标
1.了解采暖系统的组成。
2.初步认识采暖管道安装、采暖散热器安装和低温热水辐射采暖系统安装的过程。
二、教学重难点
1.教学重难点
采暖管道安装、采暖散热器安装和低温热水辐射采暖系统安装的过程。
2.教学难点
采暖管道安装、采暖散热器安装和低温热水辐射采暖系统安装的过程。

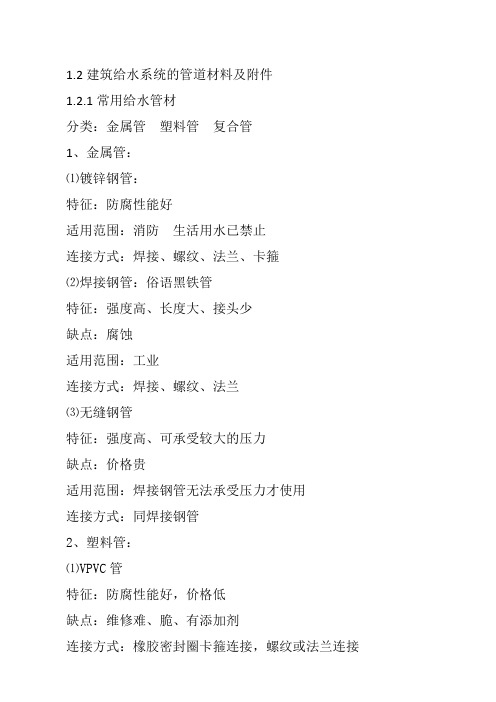

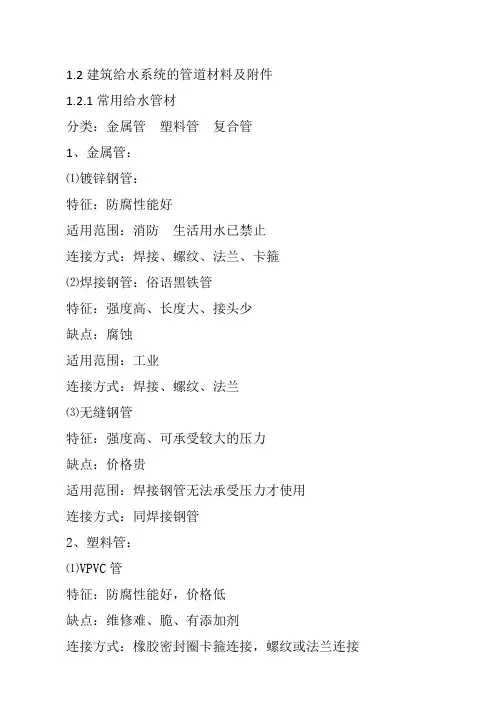

1.2建筑给水系统的管道材料及附件1.2.1常用给水管材分类：金属管塑料管复合管1、金属管：⑴镀锌钢管：特征：防腐性能好适用范围：消防生活用水已禁止连接方式：焊接、螺纹、法兰、卡箍⑵焊接钢管：俗语黑铁管特征：强度高、长度大、接头少缺点：腐蚀适用范围：工业连接方式：焊接、螺纹、法兰⑶无缝钢管特征：强度高、可承受较大的压力缺点：价格贵适用范围：焊接钢管无法承受压力才使用连接方式：同焊接钢管2、塑料管：⑴VPVC管特征：防腐性能好，价格低缺点：维修难、脆、有添加剂连接方式：橡胶密封圈卡箍连接，螺纹或法兰连接适用范围：已经不推荐使用⑵PP-R管特征：强度高、韧性好、无毒、耐腐蚀、抗老化缺点：绕性膨胀系数大连接方式：管件热熔焊连接、法兰连接、丝扣连接适用范围：广3、复合管：铝塑复合管：承压层：铝皮防腐层：塑料（聚乙烯）特征：强度高，防腐性能好缺点：接头零件价格贵适用范围：推广使用饮用水连接方式：热熔焊4、给水管材的选择：城市——铝塑复合管农村——焊接钢管1.2.2管道附件1、控制附件⑴闸阀：特征：阻力小、闸板升降控制开度缺点：关闭不严适用范围：DN﹥50mm的管路连接方式：焊接、法兰连接⑵截止阀：阻力大、阀瓣由阀杆带动升降缺点：开关力矩较大适用范围：DN≤50mm⑶浮球阀：特征：自动关闭缺点：系统复杂、易故障适用范围：液位控制，如水箱2、配水附件：（水龙头）⑴旋启式水龙头特征：手柄座上带有螺纹，旋转手柄，逐步开启缺点：橡胶密封圈磨损适用范围：已禁用⑵旋塞式水龙头（快开水龙头）特征：手柄旋转90°开启缺点：易发生水击，密封圈磨损⑶陶瓷芯片水龙头特征：动静陶瓷片作密封材料，美观、耐用缺点：贵适用范围：目前推广使用⑷延时自闭水龙头特征：自动关闭、弹簧拉伴缺点：反虹吸能力差，市场不规范，价格贵适用范围：大便器的冲洗水箱小便器原冲洗水箱⑸混水龙头：特征：冷热水均可控制调节缺点：贵适用范围：洗脸盆、浴盆⑹自动控制水龙头：（感应水龙头）常用的红外线感应特征：自动开关、方便卫生缺点：系统复杂适用范围：小便器、洗脸盆、医院、酒店、公共卫生间1.3建筑给水系统设备1.3.1升压设备水泵：单级离心式水泵多级工作方式：吸入式灌入式选择：流量 m3/h扬程： mH2O H b=H1+H2+H3注意：⑴气蚀余量10-15%⑵扬程不是输送高度气蚀余量：（吸入式水泵）理论值：9.8 mH2O轴功率：KW电机：电压级数连接方式1.3.2贮水和水量调节设备水箱⑴进水管：上缘至水箱上缘150-200mm设浮球阀⑵出水管：高出水箱底100mm⑶溢流管：高于设计最高水位20mm 管径比进水管大1-2号⑷水位信号管：溢流管D以下10mm处浮球阀故障时使用⑸泄水管底部⑹排水管托盘底部⑺通气管（防虫网）⑻扶梯制作： 4mm或6mm钢板40×40×4角钢矩形圆形1.3.3水量计量设备水表（湿式）⑴旋翼式水表轴垂直于水流小口径例：LXS-15 家用⑵螺翼式水表平行大口径大用户水表的性能系数：⑴最大流量：超过该值就要损坏水表，短时允许⑵额定流量：允许长期使用的流量⑶最小流量：水表能准确计数的下限⑷灵敏度：计量起点1.4建筑给水管道及设备的布置1、布置形式枝状（普通住宅）环状（城市管网）上行下给干管在上（一般设水箱）下行上给干管在下（直接给水）中分式底商楼。

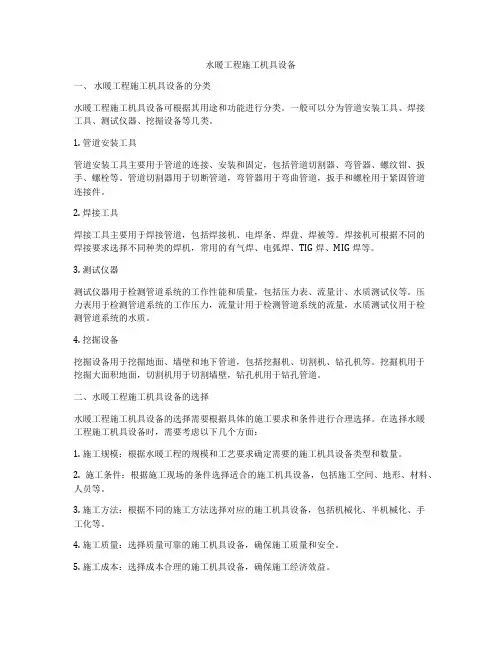

水暖工程施工机具设备一、水暖工程施工机具设备的分类水暖工程施工机具设备可根据其用途和功能进行分类。
一般可以分为管道安装工具、焊接工具、测试仪器、挖掘设备等几类。
1. 管道安装工具管道安装工具主要用于管道的连接、安装和固定，包括管道切割器、弯管器、螺纹钳、扳手、螺栓等。
管道切割器用于切断管道，弯管器用于弯曲管道，扳手和螺栓用于紧固管道连接件。
2. 焊接工具焊接工具主要用于焊接管道，包括焊接机、电焊条、焊盘、焊被等。
焊接机可根据不同的焊接要求选择不同种类的焊机，常用的有气焊、电弧焊、TIG焊、MIG焊等。
3. 测试仪器测试仪器用于检测管道系统的工作性能和质量，包括压力表、流量计、水质测试仪等。
压力表用于检测管道系统的工作压力，流量计用于检测管道系统的流量，水质测试仪用于检测管道系统的水质。
4. 挖掘设备挖掘设备用于挖掘地面、墙壁和地下管道，包括挖掘机、切割机、钻孔机等。
挖掘机用于挖掘大面积地面，切割机用于切割墙壁，钻孔机用于钻孔管道。
二、水暖工程施工机具设备的选择水暖工程施工机具设备的选择需要根据具体的施工要求和条件进行合理选择。
在选择水暖工程施工机具设备时，需要考虑以下几个方面：1. 施工规模：根据水暖工程的规模和工艺要求确定需要的施工机具设备类型和数量。
2. 施工条件：根据施工现场的条件选择适合的施工机具设备，包括施工空间、地形、材料、人员等。
3. 施工方法：根据不同的施工方法选择对应的施工机具设备，包括机械化、半机械化、手工化等。
4. 施工质量：选择质量可靠的施工机具设备，确保施工质量和安全。
5. 施工成本：选择成本合理的施工机具设备，确保施工经济效益。
三、水暖工程施工机具设备的使用水暖工程施工机具设备的使用需要按照相关规定和要求进行操作，确保施工质量和安全。
在使用水暖工程施工机具设备时，需要注意以下几个方面：1. 操作规范：按照操作手册和施工要求正确操作施工机具设备，注意安全操作。
2. 维护保养：定期检查和维护施工机具设备，确保其正常运行和安全使用。
水暖材料及配件重点水暖材料及配件范围：民用建筑、室内1、给水管道系统塑料管材、管件2、排水管道系统塑料管材、管件3、热水采暖管道系统塑料管材、管件4、采暖用散热器5、民用建筑室内用阀门6、卫生洁具管网材料考核大纲掌握：抽样方法；冷热水系统用各类热塑性塑料管材、管件、阀门的产品标准及主要技术要求；主要技术要求指标的检验顺序、检验方法、质量评定；散热器的散热量、金属热强度、同侧中心距、液压试验的试验方法及质量评定塑料管材、管件主要产品种类•冷热水用聚丙烯管道系统：管材、管件，原材料名称：PP-R；PP-H；PP-B•冷热水用聚丁烯（PB）管道系统：管材、管件•给水用聚乙烯（PE）管道系统：管材、管件。
按使用材料分为PE63、PE80、PE100三个等级。
•冷热水用交联聚乙烯（PE-X）管道系统：管材。
按交联工艺分为PE-Xa、PE-Xb、PE-Xc、PE-Xd四类管材•冷热水用氯化聚氯乙烯（PVC-C）管道系统：管材、管件。
•给水用硬聚氯乙烯（PVC-U）管道系统：管材、管件•冷热水用耐热聚乙烯（PE-RT）管道系统：管材、管件。
•给水用丙烯酸共聚聚氯乙烯管道系统：管材、管件•建筑排水用硬聚氯乙烯（PVC-U）管道系统：管材、管件•排水用芯层发泡硬聚氯乙烯（PVC-U）管道系统：管材•建筑排水用高密度聚乙烯（HDPE）管道系统：管材、管件。
原料为PE80混配料•排水用硬聚氯乙烯（PVC-U）玻璃微珠复合管材：管材。
以聚氯乙烯（PVC-U）树脂和玻璃微珠为主要原料加入必要的添加剂，经共挤成型，管壁有三层：内层、中间层、外层。
•聚丙烯（PP-B）静音排水管道系统：管材、管件。
管材为内、外层均以耐冲击共聚聚丙烯（PP-B）树脂为主要原料，中间层为降噪吸声材料，采用三层共挤成型，分单承口管材和直管；管件为以降噪吸声材料和耐冲击共聚聚丙烯（PP-B）树脂共混专用料，经注射成型的管件，分带插口管件和承口管件•热塑性塑料管件的加工方式：1、注塑成型管件2、管材弯制成型管件•热塑性塑料管件与管材的连接方式：1、熔接（热熔、电熔）、机械连接2、溶剂粘接、弹性密封圈连接产品规格尺寸•给水管材的规格尺寸：管系列S、公称外径dn、公称壁厚en。
