传热学第一章

第一章、基本内容：一、热量传递的三种基本方式⒈导热 掌握导热系数λ是一物性参数，其单位为w ／(m·K)；它取决于物质的热力状态，如压力、温度等。

⒉对流 掌握对流换热的表面传热系数h 为一过程量，而不像导热系数λ那样是物性参数。

⒊热辐射 掌握黑体辐射的斯蒂藩—玻耳兹曼定律。

二、传热过程与传热系数⒈传热过程 理解传热系数K 是表征传热过程强弱的标尺。

⒉热阻分析1、试分析室内暖气片的散热过程，各环节有哪些热量传递方式？以暖气片管内走热水为例。

答：有以下换热环节及热传递方式(1)由热水到暖气片管到内壁，热传递方式是对流换热(强制对流)；(2)由暖气片管道内壁至外壁，热传递方式为导热；(3)由暖气片外壁至室内环境和空气，热传递方式有辐射换热和对流换热。

二、定量计算本节的定量计算主要是利用热量传递的三种基本方式所对应的定律，即导热的傅里叶定律，对流换热的牛顿冷却公式，热辐射的斯蒂藩—玻耳兹曼定律进行简单的计算。

另外，传热过程、热阻综合分析法及能量守恒定律也是较重要的内容。

1、一双层玻璃窗，宽1.1m ，高1.2m ，厚3mm ，导热系数为1.05W/(m·K)；中间空气层厚5MM ，设空气隙仅起导热作用，导热系数为0.026W/(m·K)。

室内空气温度为25℃。

表面传热系数为20W/(m 2·K)；室外空气温度为-10℃，表面传热系数为15W/(m 2·K)。

试计算通过双层玻璃窗的散热量，并与单层玻璃窗相比较。

假定在两种情况下室内、外空气温度及表面传热系数相同。

解：(1)双层玻璃窗情形，由传热过程计算式：(2)单层玻璃窗情形：显然，单层玻璃窃的散热量是双层玻璃窗的2.6倍。

因此，北方的冬天常常采用双层玻璃窗使室内保温。

2、一外径为0.3m ，壁厚为5mm 的圆管，长为5m ，外表面平均温度为80℃。

200℃的空气在管外横向掠过，表面传热系数为80W/(m 2·K)。

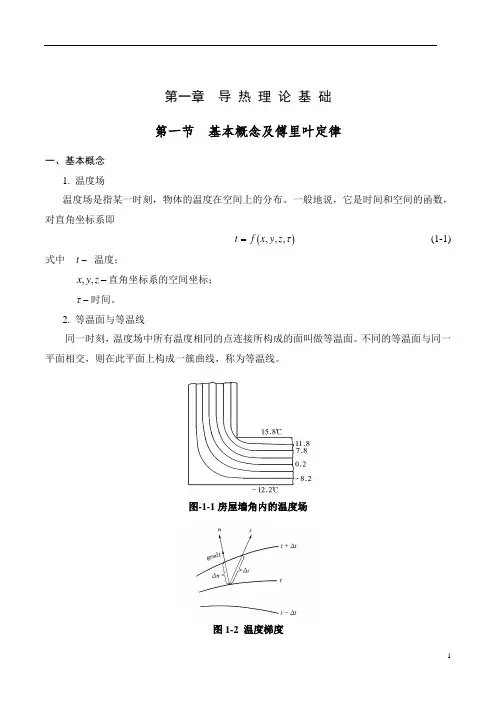

第一章导热理论基础第一节基本概念及傅里叶定律一、基本概念1. 温度场温度场是指某一时刻，物体的温度在空间上的分布。

一般地说，它是时间和空间的函数，对直角坐标系即()=,,,τ(1-1)t f x y z式中t-温度；x y z,,-直角坐标系的空间坐标；τ-时间。

2. 等温面与等温线同一时刻，温度场中所有温度相同的点连接所构成的面叫做等温面。

不同的等温面与同一平面相交，则在此平面上构成一簇曲线，称为等温线。

图-1-1房屋墙角内的温度场图1-2 温度梯度3. 温度梯度grad tt n n∂=∂ （1-3） 在直角坐标系中，温度梯度可表示为grad k zt j y t i x t t ∂∂+∂∂+∂∂=（1-4） 在圆柱坐标系中，参看图1-3， 温度梯度可表示为grad r z 1t t t t e e e r r zφφ∂∂∂=++∂∂∂ （1-5） 在圆球坐标系中，参看图1-3，温度梯度可表示为grad t =r θ11sin t t t e e e r r r θϕθφ∂∂∂++∂∂∂ （1-6）图1-3 圆柱和圆球坐标系图1-3 圆柱和圆球坐标系4. 热流矢量热流矢量q 在直角坐标系三个坐标轴上的分量为x q 、y q 、z q 。

而且x q q =i +y q j +z q k (1-7)热流矢量q 在圆柱坐标系三个坐标轴上的分量为r q 、q φ、z q ，r r zz q q e q e q e φφ=++(1-8)热流矢量q 在圆球坐标系三个坐标轴上的分量为r q 、q φ、q θ，r r θq q e q e q e φφθ=++ (1-9)二、傅里叶定律g r a d q λ=-t （W/m 2） (1-10)x tq xλ∂=-∂ y tq y λ∂=-∂ （1-11） z t q zλ∂=-∂ r t q r λ∂=-∂ 1t q r λφφ∂=-∂ z t q z λ∂=-∂ (1-12) r t q r λ∂=-∂ 1s i n t q r λθφφ∂=-∂ θ1t q r λθ∂=-∂ （1-13) 第二节 热导率grad qtλ=- （1-14）图1-4 热流矢量和温度梯度图1-5 各类物质热导率的范围273K时部分物质的热导率表1-11．气体的热导率λ=13u lρcv（1-16）图1-6 气体的导热系数1－水蒸汽；2－二氧化碳；3－空气；4－氩；5－氧；6－氮图1-7 氢和氦的导热系数2．液体的热导率液体热导率的数值约在0.07～0.7W/(m ⋅K)范围内。

第一章 导热理论基础本章重点：准确理解温度场、温度梯度、导热系数等基本概念，准确掌握导热基本定律及导热问题的基本分析方法。

物质内部导热机理的物理模型：（1）分子热运动；（2）晶格（分子在无限大空间里排列成周期性点阵）振动形成的声子运动；（3）自由电子运动。

物质内部的导热过程依赖于上述三种机理中的部分项，这几种机理在不同形态的物质中所起的作用是不同的。

导热理论从宏观研究问题，采用连续介质模型。

第一节 基本概念及傅里叶定律1-1 导热基本概念一、温度场(temperature field)（一）定义：在某一时刻，物体内各点温度分布的总称，称为即为温度场（标量场）。

它是空间坐标和时间坐标的函数。

在直角坐标系下，温度场可表示为：),,,(τz y x f t = （1-1）（二）分类：1．从时间坐标分：① 稳态温度场：不随时间变化的温度场，温度分布与时间无关，0=∂∂τt ，此时，),,(z y x f t =。

（如设备正常运行工况） 稳态导热：发生于稳态温度场中的导热。

② 非稳态温度场：随时间而变化的温度场，温度分布与时间有关，),,,(τz y x f t =。

（设备启动和停车过程）非稳态导热：在非稳态温度场中发生的导热。

2．从空间坐标分： ① 三维温度场：温度与三个坐标有关的温度场，⎩⎨⎧==稳态非稳态),,(),,,(z y x f t z y x f t τ ② 二维温度场：温度与二个坐标有关的温度场，⎩⎨⎧==稳态非稳态),(),,(y x f t y x f t τ∆tt-∆tgrad t③ 一维温度场：温度只与一个坐标有关的温度场，⎩⎨⎧==稳态非稳态，)()(x f t x f t τ 二、等温面与等温线1．等温面(isothermal surface)：在同一时刻，物体内温度相同的点连成的面即为等温面。

2．等温线(isotherms)：用一个平面与等温面相截，所得的交线称为等温线。

为了直观地表示出物体内部的温度分布，可采用图示法，标绘出物体中的等温面（线）。

传热学第一章、绪论1.导热：物体的各个部分之间不发生相对位移时，依靠分子，原子及自由电子等微观粒子的热运动而产生的热能传递称为热传导，简称导热。

2.热流量：单位时间内通过某一给定面积的热量称为热流量。

3.热流密度：通过单位面积的热流量称为热流密度。

4.热对流：由于流体的宏观运动而引起的流体各部分之间发生相对位移、冷热流体相互掺混所导致的热量传递过程。

5.对流传热：流体流过一个物体表面时流体与物体表面间的热量传递过程。

6.热辐射：因热的原因而发出的辐射的想象称为热辐射。

7.传热系数：传热系数树枝上等于冷热流体见温差℃1=∆t ，传热面积21m A =时的热流量值，是表征传热过程强度的标尺。

8.传热过程：我们将热量由壁面一侧流体通过壁面传递到另一侧流体的过程。

第二章、导热基本定律及稳态导热1.温度场：各个时刻物体中各点温度所组成的集合，又称为温度分布。

2.等温面：温度场中同一瞬间温度相同的各点连成的面。

3.傅里叶定律的文字表达：在导热过程中，单位时间内通过给定截面积的导热量，正比于垂直该界面方向上的温度变化率和截面面积，而热量的传递方向则与温度升高的方向相反。

4.热流线：热流线是一组与等温面处处垂直的的曲线，通过平面上人一点的热流线与改点热流密度矢量相切。

5.内热源：内热源值表示在单位时间内单位体积中产生或消耗的热量。

6.第一类边界条件：规定了边界点上的温度值。

第二类边界条件：规定了边界上的热流密度值。

.第三类边界条件：规定了边界上物体与周围流体间的表面传热系数h 及周围流体的温度ft 7.热扩散率a ：ca ρλ=，a 越大，表示物体内部温度扯平的能力越大；a 越大，表示材料中温度变化传播的越迅速。

8.肋片：肋片是依附于基础表面上的扩展表面。

第三章、非稳态导热1.非稳态导热：物体的温度随时间的变化而变化的导热过程称为非稳态导热。

2.非正规状况阶段：温度分布主要受出事温度分布的控制，称为非稳态导热。

第一章热力发电是最主要的发电方式。

(燃煤发电，蒸汽-燃气联合循环发电，核能发电，地热发电，太阳能集热发电) 朗肯循环(最简单理想循环):燃料在锅炉1中燃烧,放出热量,水在锅炉中定压吸热,气化为饱和蒸汽,饱和蒸汽在锅炉过热器2中吸热成为过热蒸汽,蒸汽通过汽轮机3膨胀做功,并有一定的热损失,在汽轮机排气口,蒸汽呈低压湿蒸汽状态,在汽轮机中膨胀做功后的乏汽进入凝汽器5并凝结成水,放出潜热,给水泵将凝结水提高压力并重新泵入锅炉,完成一个循环。

回热循环:效率低得主要原因在于工质平均吸热温度不高,可以提高蒸汽初参数,同时,采用给水回热是有效途径.把汽轮机中做过功的部分蒸汽,逐级抽出来加热给水,减少冷源损失,提高锅炉给水温度,从而提高蒸汽平均吸热温度,循环效率得到改善.中间在热循环:蒸汽初压提高,会引起乏汽的湿度增加,对汽轮机有害.先让新蒸汽进入汽轮机高压缸部分膨胀做功,将做功后的蒸汽引到锅炉的再热器中再热,然后在送到汽轮机的中低压缸部分继续膨胀做功,经过再热,乏汽的干度明显增大,避免了提高初压带来的困难。

分类:做功原理(冲动式和反动式)，热力过程特征（凝汽式，背压式，调整抽汽式，中间再热式）蒸汽压力（低压1.2-2，中压2.1-4高压8.1-12.5超高压12.6-15亚临界15.1-22.5超临界22.1-27超超临界）型号：第一部分表示汽轮机的形式，第二部分表示汽轮机容量，新蒸汽参数，再热蒸汽参数，供热蒸汽参数，第三部分为厂家设计序号。

N：凝汽式，B：背压式，C：一次调整抽气式，CC：二次调整抽气式，CB：抽气背压式，H：船用，Y：移动式。

CC25-8.38/0.98/0.118表示二次调整抽气式汽轮机，功率为25MW，新蒸汽的压力为8.83MPa,第一次调整抽气压力，第二次调整抽气压力。

第四章：蒸汽循环做功的主要4个过程:蒸汽在锅炉中的定压吸热过程,蒸汽在汽轮机中膨胀做功过程,汽轮机排气在凝汽器中定压放热过程,凝结水在给水泵中的升压过程。
