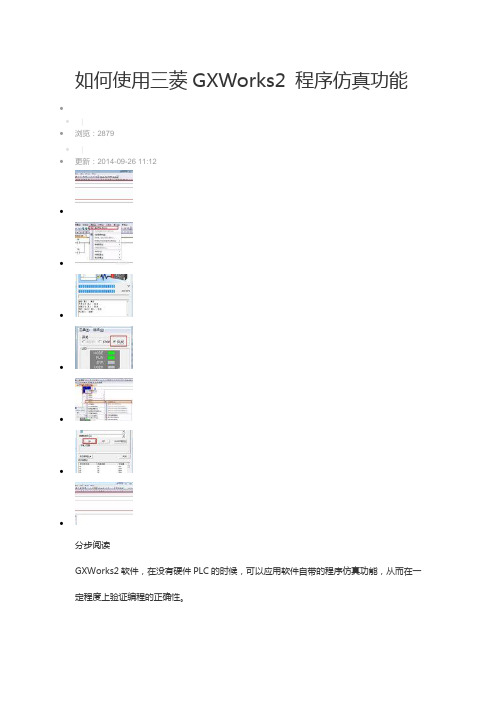

如何使用三菱GXWorks2 程序仿真功能
•
•|
•浏览：2879
•|
•更新：2014-09-26 11:12
•1
•2
•3
•4
•5
•6
•7
分步阅读
GXWorks2软件，在没有硬件PLC的时候，可以应用软件自带的程序仿真功能，从而在一定程度上验证编程的正确性。
•电脑一台
•GXWorks2软件
1.打开GXWorks2软件，新建一个简单的工程，如图
2.单击工具栏上的“模拟开始/停止”按钮，或单击主菜单中“调试”-->“模拟开始/停止”
选项
3.弹出下面的窗口，等待写入完成后，单击“关闭”按钮
4.这时会看到GX Simulator2窗口，如图，选择“RUN”或“STOP”选项可以启动或停
止仿真，在GX Simulator2窗口中选择“RUN”
5.在主窗口的“操作编辑区”中选择梯形图中软元件“X0”,单击鼠标右键，在右键菜单中
选择“调试”-->“当前值更改”。
6.在弹出的“当前值更改”窗口“on”按钮
7.可以看到“操作编辑区”中变化如图：
8.如此我们就可以应用此仿真模式来进行工程调试，修改设计中的错误，达到预期设计的
效果。
END
注意事项
•文中图片皆为个人截图，仅作为经验操作说明，绝没有广告成分。
GXWorks2使⽤说明GX Works2使⽤说明1.参数 (2)1.1PLC参数 (2)1.2⽹络参数 (3)1.2.1以太⽹/CC IE/MELSECNET (3)1.2.2CC-LINK (4)2.智能功能模块 (5)2.1新建模块添加 (5)2.2AI模块Q68ADI初始化设置 (6)2.3AO模块Q68DAIN初始化设置 (8)3.PLC与⼯程师站的连接 (9)3.1USB连接⽅式 (9)3.2以太⽹连接 (10)3.2.1通过PLC内置以太⽹连接 (10)3.2.2通过以太⽹模块QJ71E71连接 (12)3.2.3经PLC间的H⽹通过其他PLC连接 (14)1.参数1.1PLC参数选择⼯程-->参数-->PLC参数，打开PLC参数设置画⾯，如图1.1所⽰：图1.1选择I/O分配设置选项卡，对I/O分配进⾏设置，各设置项及含义如下：类型：指定模块的类型，如智能、输⼊、输出及空模块等；型号：指定模块的型号；点数：该模块所站I/O点数；起始XY：为该模块指定起始X（输⼊）Y（输出）地址；基板型号：指定基板型号；电源模块型号：指定电源模块型号；扩展电缆型号：指定扩展电缆型号（使⽤了扩展基板时指定）；插槽数：指定该基板的插槽数⽬。
注意：可以在I/O分配⾥设置空模块作为预留模块，所占点数根据“PLC系统设置”选项卡⾥“空插槽点数”的设置可以为16点或32点。
1.2⽹络参数1.2.1以太⽹/CC IE/MELSECNET1.选择参数-->⽹络参数-->以太⽹/CC IE/MELSECNET选项卡，打开以太⽹/CC IE/MELSECNET参数设置画⾯，如图1.2所⽰：图1.22.图1.2所⽰为MELSEC H⽹主站设置，点击“⽹络范围分配”打开⽹络范围分配设置画⾯，如图1.3所⽰；点击“刷新参数”打开刷新参数设置画⾯，如图1.4所⽰：图1.33.图1.3所⽰画⾯为主站⽹络范围分配设置画⾯，在该设置画⾯中分配主、从站所使⽤的位地址B和⼦地址W的范围，H⽹中主站默认为1号站；对于从站，不需要进⾏该设置，只需设置刷新参数即可。
GXWorks2入门指南(简易工程篇)入门指南ＧＸＷｏｒｋｓ２简单工程篇综合ＦＡ软件安全注意事项(使用之前务必阅读)使用本产品之前，应仔细阅读本手册及本手册中所介绍的关联手册，同时在充分注意安全的前提下正确地操作。
本手册中的注意事项仅记载了与本产品有关的内容。
关于可编程控制器系统方面的安全注意事项，请参阅CPU模块的用户手册。
本手册中，安全注意事项被分为对两级注意事项都须遵照执行，因为它们对于操作人员安全是至关重要的。
妥善保管本手册，放置于操作人员易于取阅的地方，并应将本手册交给最终用户。
[设计注意事项][启动、维护时的注意事项]A-1关于产品的应用(1)在使用三菱可编程控制器时，应该符合以下条件:即使在可编程控制器设备出现问题或故障时也不会导致重大事故，并且应在设备外部系统地配备能应付任何问题或故障的备用设备及失效保险功能。
(2)三菱可编程控制器是以一般工业用途等为对象设计和制造的通用产品。
因此，三菱可编程控制器不应用于以下设备·系统等特殊用途。
如果用于以下特殊用途，对于三菱可编程控制器的质量、性能、安全等所有相关责任(包括但不限于债务未履行责任、瑕疵担保责任、质量保证责任、违法行为责任、制造物责任)，三菱将不负责。
·面向各电力公司的核电站以及其它发电厂等对公众有较大影响的用途。
·用于各铁路公司或公用设施目的等有特殊质量保证体系请求的用途。
·航空航天、医疗、铁路、焚烧·燃料装置、载人移动设备、载人运输装置、娱乐设备、安全设备等预计对人身财产有较大影响的用途。
然而，对于上述应用，如果在限定于具体用途，无需特殊质量(超出一般规格的质量等)要求的条件下，经过三菱的判断也可以使用三菱可编程控制器，详细情况请与当地三菱代表机构协商。
A-2修订记录某本手册号在封底的左下角。
印刷日期2022年04月第一版修改内容日文手册原稿:SH-080733-F本手册不授予任何工业产权或任何其它类型的产权，也不授予任何专利许可。
三菱Works2简单使用生产技术部电气培训一GX Works2 软件简介早期三菱PLC使用GX Developer 软件，这个软件已经很少有人用了。
现在使用GX WORKS2。
三菱最新款PLC软件是GX WORKS3。
GX Works2 是三菱电机新一代PLC软件，具有简单工程（Simple Project）和结构化工程（Structured Project）两种编程方式，支持梯形图、指令表、SFC、ST及结构化梯形图等编程语言，可实现程序编辑，参数设定，网络设定，程序监控、调试及在线更改，智能功能模块设置等功能，适用于Q、QnU、L、FX等系列可编程控制器，兼容GX Developer软件，支持三菱电机工控产品iQ Platform综合管理软件iQ Works，具有系统标签功能，可实现PLC数据与HMI、运动控制器的数据共享。
Works2支持Q，L，F系列GX WORKS2 是GX Developer 升级，基本完全替代。
Works3支持IQ-R和IQ-F系列GX Works3 是最新款PLC使用，未来主推方向。
二软件安装在安装文件夹中，找到Disc1文件夹并进入，找到Setup.exe文件双击执行安装。
安装过程中，选择安装路径（默认就可以）并输入序列号。
简单工程结构工程梯形图语言SFC语言ST语言梯形图语言SFC语言ST语言结构化梯形图/FBD语言三编程语言梯形图梯形图是最常用的PLC编程语言，以继电器符号相类似的编程语言，其中入门简单，逻辑思维强，符合电路控制逻辑等优点，缺点是在编写四则运算，功能复杂的程序比较吃力。
SFC在顺序流程控制方面比较有优势，以流程图的编程方式，其逻辑思维控制强，动作流程清楚等优点，SFC的缺点与梯形图相同，也包含调试不方便等缺点。
SFCSTST语言是以文本进行记叙的编程语言，可以以高级语言方式进行编程。
在条件判断，四则运算，处理编程应用较少。
复杂功能等优点，但入门难，逻辑控制弱等缺点，导致ST语言在PLC四软元件介绍一、输入继电器(X)和输出继电器(Y)1）输入继电器(X)输入继电器用于接受PLC输入端子送入的外部开关信号，它与PLC的输入端子连接2）输出继电器(Y)输出继电器(常称输出线圈)用于将PLC内部开关信号送出，它与PLC输出端子连接二、辅助继电器(M)1）一般型辅助继电器2）停电保持型辅助继电器3）特殊用途辅助继电器三、内部状态继电器（S）四、内部定时器（T）定时器在PLC中相当于一个时间继电器，它有一个设定值寄存器（一个字）、一个当前值寄存器（字）以及无数个触点（位）。
gxworks2基础使用方法
GX Works2是三菱电机工业自动化产品的编程软件，用于编写、调试和维护三菱PLC、HMI 和其他自动化设备。
以下是GX Works2的基础使用方法：
1. 安装GX Works2：首先，您需要从三菱官方网站或授权经销商处获取GX Works2软件，并按照安装向导进行安装。
2. 打开GX Works2：安装完成后，打开GX Works2软件。
在打开软件时，您可能需要输入许可证信息或激活软件。
3. 创建新项目：在GX Works2中，您可以创建一个新的项目来开始编程。
在新建项目时，需要选择PLC型号和型号系列等信息。
4. 编写程序：在项目中，您可以创建逻辑程序、功能块程序、数据表等。
根据您的需求，选择适当的编程语言（如梯形图、指令表、结构化文本等），然后编写程序逻辑。
5. 下载到PLC：完成程序编写后，您可以通过连接PLC的编程口（通常是USB或以太网）将程序下载到PLC中。
6. 调试程序：在程序下载到PLC后，您可以进行调试，监视变量、查看程序执行状态，并根据需要进行修改和优化。
7. 编写HMI界面（如果需要）：如果您的项目需要人机界面（HMI），您可以使用GX Works2中的HMI编辑器来创建HMI界面，并将其连接到PLC。
8. 保存项目：在完成编程工作后，不要忘记保存项目文件，以便日后的维护和修改。
请注意，以上是一个简单的基础使用方法概述，实际使用中可能涉及更多功能和操作。
如果您是初学者，建议查阅GX Works2的官方文档或寻找相关培训课程以深入了解软件的功能和操作。
