建筑节能工程现场检测抽样方法、数量和判定标准

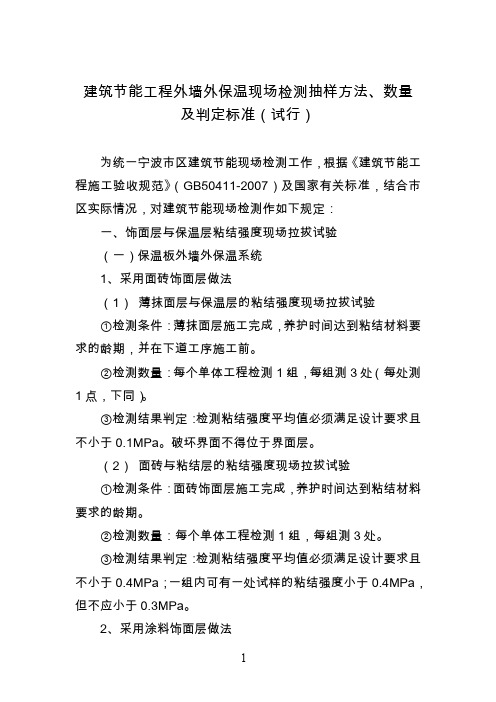

建筑节能工程外墙外保温现场检测抽样方法、数量及判定标准（试行）为统一宁波市区建筑节能现场检测工作，根据《建筑节能工程施工验收规范》（GB50411-2007）及国家有关标准，结合市区实际情况，对建筑节能现场检测作如下规定：一、饰面层与保温层粘结强度现场拉拔试验（一）保温板外墙外保温系统1、采用面砖饰面层做法（1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处（每处测1点，下同）。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

（2）面砖与粘结层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成，养护时间达到粘结材料要求的龄期。

②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa；一组内可有一处试样的粘结强度小于0.4MPa，但不应小于0.3MPa。

2、采用涂料饰面层做法薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期。

②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

（二）保温砂浆外墙外保温系统1、采用面砖饰面层（1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

（2）面砖与薄抹面层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成，养护时间达到粘结材料要求的龄期。

②检测数量：每个单体工程检测1组，每组测3处。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa。

建筑工程检验批容量及最小抽样数量划分方法横轴线划分检查面，每个检验批抽查不应少于3处。

《建筑混凝土结构工程施工质量验收规范》（GB-2011）3.3.7条建筑工程中的检验批容量、检验批容量单位以及最小抽样数量在地基与基础分部的子分部中是非常重要的。

对于地基工程，每单位工程不应少于3点，1000平方米，而3000平方米以上工程则每300平方米至少应有1点。

对于基础砖砌体、混凝土填充墙砌体量、小型空心砌块砌体、石砌体、配筋砌体等，每检验批抽查不应少于5处。

在剪力墙、梁、柱、独立基础、墙和板等结构中，应按一定比例抽查构件数量或自然间抽查，且不应少于一定数量。

对于土方开挖、土方面积、回填度和边坡，在每100到400平方米取1点，长度、宽度和边坡均为每20米取1点，每边不应少于1点。

而对于根承载力检验，数量为总数的0.5%至1%，但不应少于3处。

其他主控项目及一般项目可随意抽查，但复合地基中的水泥土搅拌桩、高压喷射注浆桩、振冲桩、土和灰土挤密桩、水泥粉煤灰碎石桩及夯实水泥土桩至少应抽查20%。

总之，建筑工程中的检验批容量、检验批容量单位以及最小抽样数量是保障施工质量的重要因素，必须严格按照规范名称及编号进行执行。

1.钢筋原材料进场批次应按照批次和抽样检验方案确定。

同一设备加工的同一类型钢筋，每个工作班应抽查不少于3件。

2.钢筋加工类型应分类，例如受力筋、箍筋和弯起筋等。

3.混凝土原材料批次应按照每一强度等级为一批，每批抽样数量不应少于一次。

4.混凝土拌和物进场批次和进场混凝土方量应按照同一配合比检查不少于一次。

5.工程桩应进行承载力检验，对于地基基础设计等级为甲级或地质条件复杂采用静载荷试验的方法进行检验，检验桩数不应少于总数的1%且不应少于3根。

6.桩身质量应进行检验，对于设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%且不应少于10根；对混凝土预制桩及地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%且不得少于10根。

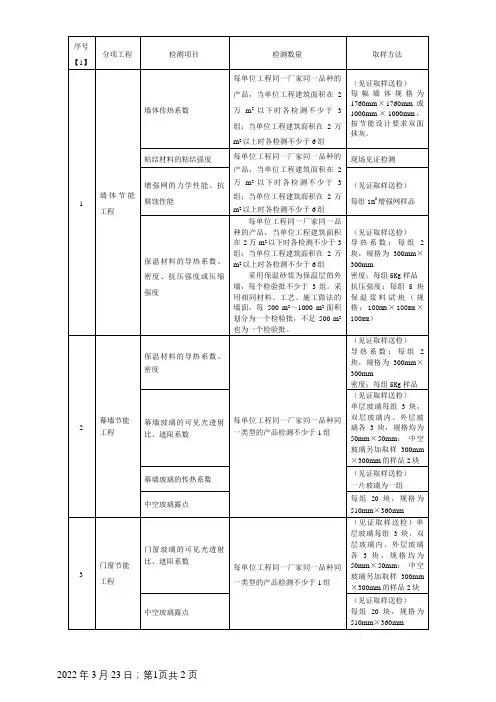

建筑节能检测项目及检测要求
1.各类检测项目均为见证取样送检，即应在监理（建设）人员见证下抽样，由建设单位委托有资质的检测机构实施。

2.各类检测项目在检测过程中应对重要环节留有影相资料。

检测报告中应附有典型破坏界面的图像资料。

3.现场检测项目的检测结果不能满足标准要求的，按以下规定处理：
1)建筑外窗现场气密性检测不能满足标准要求的，施工方须将整改方案和结果报监督站备案，整改完成后由监理（或建设）与施工双方共同确定同等数量的建筑外窗试样进行复试。

复试结果符合上述要求的，评定为符合设计或标准要求。

2)其他项目检测结果不能满足标准要求的，应重新抽取双倍试样复试。

复试结果符合标准要求的，评定为符合设计或标准要求。

3)复试结果仍不能满足标准要求的，由设计、建设、监理、施工四方共同商定处理办法，并报监督站备案。

4. 外墙外保温工程每个施工班组均应先做样板，样板面积应≥30m2；所做样板的各类拉拔试验均合格后，方可进行外墙外保温施工；外保温中的每一层施工完毕后，应按要求进行相应的拉拔试验；若建设或施工单位应工程进度特殊需要，提出申请，也可在外墙保温及面层全部施工完成后，进行相应的各类拉拔试验。

5. 建筑面积≤1000 m2的公共建筑，若建设单位申请，材料设备复验的检测项目：门窗节能可只做气密性、水密性、抗风压性等三性检测，其它均按上述材料设备复验要求进行检测；围护结构现场实体检测，可只进行外墙节能构造试验，也可不进行现场拉拔试验。

6. 对于评优工程、节能示范工程等项目，应按国家标准规范规定的建筑节能检测项目及要求检测。

建筑节能工程外墙保温现场检测抽样方法、数量及判定标准。

根据对建筑节能工程验收的检验批的相关标准-概述说明以及解释1.引言1.1 概述建筑节能工程验收是建筑工程竣工后的必要环节，其重要性不言而喻。

随着人们对节能环保意识的增强，建筑节能工程验收更是成为了社会发展的必要方向之一。

本文将就建筑节能工程验收的重要性、检验批标准及验收流程等内容进行详细探讨和分析，旨在为相关工程验收工作提供参考依据和指导意见，促进建筑节能工程的顺利实施和运行。

1.2 文章结构本文主要分为引言、正文和结论三大部分。

在引言部分，将首先概述建筑节能工程验收的重要性，介绍建筑节能工程验收的背景和意义，引出文章的主题。

然后简要介绍文章的结构和目的，为读者提供全文的预览。

正文部分将分为三个小节，分别探讨建筑节能工程验收的重要性、建筑节能工程验收的检验批标准以及检验批验收流程。

这部分将详细介绍建筑节能工程验收的相关知识和标准，帮助读者了解建筑节能工程验收的规范和流程。

在结论部分，将对全文进行总结，强调建筑节能工程验收的重要性和必要性，并提出对建筑节能工程验收的建议。

同时，展望未来建筑节能工程验收的发展方向，为读者提供对未来的展望和思考。

1.3 目的本文的目的是探讨建筑节能工程验收的重要性，并对建筑节能工程验收的检验批标准进行详细介绍。

通过对建筑节能工程验收流程的分析，旨在帮助读者全面了解建筑节能工程验收的必要性、标准和流程。

同时，本文还将对建筑节能工程验收进行总结，提出相关建议，并展望未来建筑节能工程验收工作的发展方向，以期为建筑节能领域的相关工作者提供有益的参考和指导。

2.正文2.1 建筑节能工程验收的重要性建筑节能工程验收是指对建筑节能工程进行必要的检查和评估，以确保其符合相关的节能标准和要求。

建筑节能工程的验收是非常重要的，具有以下几个方面的重要性：1. 确保节能效果达标：建筑节能工程的验收可以有效地评估建筑节能措施的实施效果，确保建筑的能耗和能源利用率达到预期的目标，从而实现节能减排的目的。

建筑节能检测项目及检测要求
1.各类检测项目均为见证取样送检，即应在监理（建设）人员见证下抽样，由建设单位委托有资质的检测机构实施。

2.各类检测项目在检测过程中应对重要环节留有影相资料。

检测报告中应附有典型破坏界面的图像资料。

3.现场检测项目的检测结果不能满足标准要求的，按以下规定处理：
1)建筑外窗现场气密性检测不能满足标准要求的，施工方须将整改方案和结果报监督站备案，整改完成后由监理（或建设）与施工双方共同确定同等数量的建筑外窗试样进行复试。

复试结果符合上述要求的，评定为符合设计或标准要求。

2)其他项目检测结果不能满足标准要求的，应重新抽取双倍试样复试。

复试结果符合标准要求的，评定为符合设计或标准要求。

3)复试结果仍不能满足标准要求的，由设计、建设、监理、施工四方共同商定处理办法，并报监督站备案。

4.外墙外保温工程每个施工班组均应先做样板，样板面积应≥30m2；所做样板的各类拉拔试验均合格后，方可进行外墙外保温施工；外保温中的每一层施工完毕后，应按要求进行相应的拉拔试验；若建设或施工单位应工程进度特殊需要，提出申请，也可在外墙保温及面层全部施工完成后，进行相应的各类拉拔试验。

5.建筑面积≤1000m2的公共建筑，若建设单位申请，材料设备复验的检测项目：门窗节能可只做气密性、水密性、抗风压性等三性检测，其它均按上述材料设备复验要求进行检测；围护结构现场实体检测，可只进行外墙节能构造试验，也可不进行现场拉拔试验。

6.对于评优工程、节能示范工程等项目，应按国家标准规范规定的建筑节能检测项目及要求检测。

建筑节能工程外墙保温现场检测抽样方法、数量及判定标准。

《见证取样和送检试件检验项目、执行标准及取样数量》（一）用于承重结构的混凝土试块；（二）用于承重墙体的砌筑砂浆试块；（三）用于承重结构的钢筋及连接接头试件；（四）用于承重墙的砖和混凝土小型砌块；（五）用于拌制混凝土和砌筑砂浆的水泥；（六）用于承重结构的混凝土中使用的掺合料和外加剂；（七）防水材料；（八）预应力钢绞线、锚夹具；（九）沥青、沥青混合料；（十）道路工程用无机结合料稳定材料；（十一）建筑外窗；（十二）建筑节能工程材料（十三）钢材及焊接材料、高强度螺栓。

常用建筑材料见证取样检测项目的取样数量序 /样品/参数名称 /所需数量 /代表批量 /备注1 水泥 /12kg/ 200t /袋装12kg /500t/ 散装2 热轧带肋钢筋 /500mm 2根+300mm 2根/ 60t3 热轧光圆钢筋 /500mm 2根+300mm 2根/ 60t4 冷轧带肋钢筋 /500mm 1根+300mm 2根/ 60t5 冷轧扭钢筋 /500mm 2根+300mm 1根 /10t6 圆盘条 /500mm 1根+300mm 2根 /60t7 机械连接 500mm 2根+300mm 2根/ 500个 /母材/500mm 3根/500个/ 连接件8 焊接/ 500mm 3根+300mm 3根/ 300个 /闪光对焊/500mm 3根 /300个 /其他焊接10 型钢 /500mm 1根+300mm 1根 /60t /加工至20mm宽11 型钢焊接 500mm 2根+300mm 2根/ 300～600个/ 加工至20mm宽12 铝合金 /管状型材300mm /2根13 砂/石 /20kg/10kg /400m3/600t14 砼配合比 /每组送：砂:30kg/ 水泥:20kg/石:40kg / 做抗渗，数量翻番15 砂浆配合比 /砂:20kg/水泥:3kg/ 掺合料等16 砂浆抗压 /6块/组 /250m3 /棱长70.7mm立方体17 /砼抗压 /3块/组 /100m3 200m3/ 连续浇捣1000m3以上19 粘土实心砖 /15块 /15万块20 加气块 /18块 /1万块21 蒸压灰砂砖 /10块 /10万块22 烧结多孔砖 /15块 /15万块23 轻集料空心砌块 /8块 /1万块24 粉煤灰砖/瓷砖 /15块/30片 /10万块/5000m225 防水卷材/涂料 /2.0m2/3.0kg /1万m2/5～15t26 钢结构用扭剪型高强螺栓连接副 /8套/ 3000套/①送10套；②需提供同批合格证。

6项实体检测，节能工程必检！根据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007），对建筑节能工程的实体检验做了明确的规定，要求在建筑节能工程施工中对以下六项进行实体检验：1、外墙节能构造检验；2、外窗气密性检测；3、玻璃幕墙气密性检测；4、保温板粘结强度检测；5、锚固件拉拔力检测；6、外墙传热系数检测。

一、墙体节能构造检验1、检验方法外墙节能构造的现场实体检验采用钻芯法。

2、检验时间应在外墙施工完工后、节能分部工程验收前进行。

3、取样部位与数量（1）取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；（2）取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作；（3）外墙取样数量为一个单位工程每种节能保温作法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取两个或两个以上芯样。

二、外窗气密性实体检测1、检验方法按行业标准JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》进行检验。

其大致原理是：采用一套适合现场条件的支架、塑料膜等工具，在窗洞处形成一个静压箱，采用风机、压力传感器和数据采集器等组成的检验装置，自动进行外窗气密性检验。

2、检验时间应在安装完建筑外窗后、节能分部工程验收前进行。

3、取样部位与数量每个单位工程的外窗至少抽查3樘。

当一个单位工程外窗有两种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。

三、玻璃幕墙气密性检测1、检测方法（1）首先应核查幕墙的全部质量证明文件和技术性能检测报告，然后进行现场观察，及启闭可开启扇检查。

（2）在检测试验室安装制作试件进行气密性能检测。

气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。

试件应按照幕墙工程施工图进行设计。

试样设计应经建筑设计单位项目负责人、监理工程师同意并确认。
