高中物理 第2章 第4节 认识多用电表课后知能检测 粤教版选修31(1)

1第四节认识多用电表（学案）、学习目标 1、 知识目标⑴知道常用的电压表和电流表都是由小量程的电流表 G （表头）改装而成的，了解电流表（表头）的原理，知道什么是电流表满偏电流和满偏电压；（2）理解表头改装成常用电压表和电流表的原理，会测量电路元件上的电压、电流、电 阻等电学量；⑶会用多用表判断二极管的质量和极性等； （4）会用多用表查找电路故障。

2、 过程与方法 （1）通过多用电表原理的分析过程，认识物理学分析、研究实际问题的方法； ；（2） 经历学会使用多用电表的探究过程，认识科学探究的意义，认识物理实验在物理学 发展过程中的作用。

3、情感态度与价值观通过本节课的教学活动，要养成应用所学知识的意识，树立尊重客观事实、理论联系实 际、实事求是的科学态度和人生观。

大家要关心实际问题，获得成功的喜悦，立志于把所学物理知识应用到实际中去。

还要注意形成良好的生活习惯，爱护器材、节约能源。

二、学习过程（一） 复习旧知识，为学习新知识做铺垫问题：串联电路的作用是_______________________________________ ,并联电路的作用是 _________R1? U i * 4U 2*R2' <U *1练习：U 2= _______________这节课我们将一起认识一种可以测量电流、电压 以及电阻等电学量的仪表一- （二）多用电表的原理1、写出多用电表各部分名称 1--- 2--- ［来源学科网］3-- 4 _ 5- 一 6— —2、了解多用电表电路 阅读课本完成下列问题: 转换开关旋纽与电路图中的 红表笔与电路图中的 ___________________ 黑表笔与电路图中的 _______34RRR6 R2R1E,rS万用电表。

Jri______ 相连?，相连？相连？公共端“Q”调零旋纽调节的是哪个电阻？ _________思考：万用表电路设置那么多端口有什么作用? 由部分电路欧姆定律知道， 通过表头的电流跟加在表头两端的电压成正比，即I x U 。

第四节认识多用电表问题探究多用电表不仅功能多,可以测量不同种类的物理量,而且每一种功能有多个量程,这些量程是怎样构成的?答案:多用电表的每个测量功能,都有多个量程,比如电阻有“×1 Ω”“×10 Ω”“×100 Ω”和“×1 kΩ”等,电流表有“10 mA”“100 mA”和“3 A”等,这些多量程一般是通过串、并联电阻而改变量程的,多个量程是通过转换开关来实现的.自学导引1.指针式多用电表由___________、___________、___________及___________、___________等部分构成,它的结构如图甲所示,由图可知,______________________为转换开关.答案:表头测量电路转换开关红黑表笔中央能旋转的部分2.多用电表的表头是一个_____________,指针偏到最大角度时对应的电流I g叫表头的______________,表头线圈的电阻R g叫_______________,表头的内部结构电路如图乙所示,其中1和2组成_______________,3和4组成_______________,5是,S是_______________.甲乙图2-4-1答案:灵敏电流计满偏电流表头内阻电流表电压表欧姆表转换开关3.多用电表测量电流、电压时,其刻度盘的刻度数是_____________的,而测量电阻时刻度盘上的刻度是_____________的,这主要是因为指针偏转的角度与电流成_____________,而待测电阻的阻值与电流不成正比.答案:均匀不均匀正比4.用多用电表检查电路的故障时,既可以用测量_________________的方法,也可以用测量_______________的方法,通过分析_______________就可以确定故障的类型而及时排除.答案:电流、电压电阻测量结果疑难剖析电流表的基本原理的理解【例1】一个电流表的满偏电流I g=1 mA,内电阻为200 Ω,现要把它改装成一个量程为0.5A 的电流表,则应在电流表上( )A.并联一个0.4 Ω的电阻B.串联一个0.4 Ω的电阻C.并联一个200 Ω的电阻D.串联一个200 Ω的电阻解析:由题中的条件可知,电流表的满偏电压为U g =I g R g =0.2 V ,而改装成一个大量程的电流表,必须并联一个电阻,由欧姆定律可知Ω=-=4.0gg I I U R 并,可见,选项A 正确.答案:A温馨提示:改装电流表是将原表的两端并联一个小电阻组成,并联电阻的大小可根据原表和改装表的量程及原表的内阻推算.电压表的基本原理的理解 【例2】 一个电压表由电流表G 和电阻R 串联而成,如图2-4-2所示.若在使用中发现电压表的示数总比准确值稍小一些,采取下列哪种措施可以改进（ ）图2-4-2A.在R 上串联一个比R 小得多的电阻B.在R 上串联一个比R 大得多的电阻C.在R 上并联一个比R 小得多的电阻D.在R 上并联一个比R 大得多的电阻解析:电压表的读数比准确值稍小一些,表明通过电流表的电流偏小,为了改进,必须提高流过电流表的电流,可行的方法是减小与表头串联的电阻值,但减小的阻值又不能太大,所以只能给电阻R 并联一个比R 大得多的电阻,选项D 正确.答案:D温馨提示:弄清电压表读数比准确值小的原因是改正的依据,对电压表的结构的了解是改正实施的关键,同时,还要注意读数只是稍小,改正时要注意力度.欧姆表的原理的理解 【例3】一个用满偏电流为3 mA 的电流表改装而成的欧姆表,调零后用它测量500 Ω的标准电阻时,指针恰好指在刻度盘的正中间.如用它测量一个未知电阻时,指针指在 1 mA 处,则被测电阻的阻值为( )A.1 000 ΩB.5 000 ΩC.1 500 ΩD.2 000Ω 解析:设欧姆表的内阻R 内,由欧姆定律知Ω=⇒+==500500513内内内R R E 。

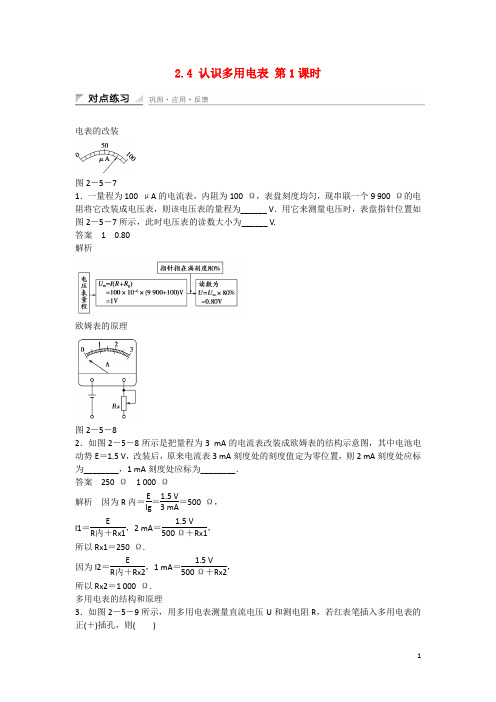

2.4 认识多用电表第1课时电表的改装图2－5－71．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图2－5－7所示，此时电压表的读数大小为______ V.答案10.80解析欧姆表的原理图2－5－82．如图2－5－8所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池电动势E＝1.5 V，改装后，原来电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标为________，1 mA刻度处应标为________．答案250 Ω 1 000 Ω解析因为R内＝EIg＝1.5 V3 mA＝500 Ω，I1＝ER内＋Rx1，2 mA＝1.5 V500 Ω＋Rx1，所以Rx1＝250 Ω.因为I2＝ER内＋Rx2，1 mA＝1.5 V500 Ω＋Rx2，所以Rx2＝1 000 Ω.多用电表的结构和原理3．如图2－5－9所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则()图2－5－9A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表答案 B解析 题图中所示是多用电表的示意图，无论是测电压U 还是测电阻R ，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B 正确.(时间：60分钟)题组一 电表的改装1．有一电流表G ，内阻Rg ＝10 Ω，满偏电流Ig ＝3 mA ，要把它改装成量程为0～3 V 的电压表，正确的方法是( )A ．应串联一个0.3 Ω的电阻B ．应并联一个0.3 Ω的电阻C ．应串联一个990 Ω的电阻D ．应并联一个990 Ω的电阻答案 C解析 由题意知电流表G 的满偏电压Ug ＝IgRg ＝0.03 V ；改装成量程为0～3 V 的电压表，当达到满偏时，分压电阻R 的分压UR ＝U －Ug ＝2.97 V ，所以串联的电阻R ＝Ug Ig ＝2.970.003 Ω＝990 Ω.2．(双选)把表头G 改装成大量程电流表时，下列说法正确的是( )A ．改装原理为并联电阻能增大通过G 的电流B ．改装成电流表后，表头G 本身允许通过的最大电流并不改变C ．改装后，表头G 自身的电阻减小了D ．改装后使用时，表头G 本身的参量都不改变，整个并联电路允许通过的电流增大了 答案 BD解析 把表头G 改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B 、D 对，A 、C 错．3．(双选)如图2－5－10所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是( )图2－5－10A ．甲表是安培表，R 增大时量程增大B ．甲表是安培表，R 增大时量程减小C ．乙表是伏特表，R 增大时量程增大D ．乙表是伏特表，R 增大时量程减小答案 BC解析 由一个灵敏电流表G 和一个变阻器R 并联，利用并联电阻的分流，改装成电流表．电流表的量程I ＝Ig ＋IgRg R ，可知当R 减小时量程I 增大．故A 错误，B 正确．由一个灵敏电流表G 和一个变阻器R 串联，利用串联电阻的分压，改装成电压表．电压表的量程U ＝Ig(Rg ＋R)，可知R 增大时量程增大．故C 正确，D 错误．故选B 、C.题组二 欧姆表的原理4．(双选)下列说法中正确的是( )A ．欧姆表的每一挡测量范围都是0到∞B ．欧姆表只能用来粗略地测量电阻C ．用欧姆表测电阻，指针越接近刻度中央误差越大D ．用欧姆表测电阻，指针越靠近刻度右边误差越小答案 AB解析 由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．5．用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( )A ．R ＝150 ΩB ．R ＝1 500 ΩC ．1 000 Ω＜R ＜1 500 ΩD ．1 500 Ω＜R ＜2 000 Ω答案 C解析 表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.图2－5－116．如图2－5－11是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A ．4RB ．5RC ．10RD ．16R答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即Ig ＝E R 内，当测量电阻值为R 的电阻时，有4Ig 5＝E R 内＋R ，设待测电阻阻值为R′，则有Ig 5＝E R 内＋R′，联立各式解得R′＝16R.故D 对．图2－5－127．如图2－5－12所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig ＝300 μA ，内阻Rg ＝100 Ω，可变电阻R 的最大阻值为10 k Ω，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻Rx 的阻值时，指针指在刻度盘的正中央，则Rx ＝________ k Ω，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)．答案 红 5 变大解析 由I ＝E Rg ＋R ＋r ＋Rx 及Ig ＝E Rg ＋R ＋r，且指针指中央，I ＝12Ig ＝150 μA ，联立解得Rx ＝5 k Ω；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．题组三 多用电表的结构和原理8．(双选)关于多用电表，下列说法正确的是( )A ．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B ．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C ．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的D ．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的答案 AD解析 多用电表内只有一个表头，所以A 选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出．电压挡电流挡的电流都是外电路提供的，但是欧姆挡和其它挡不同，它是靠内部电源提供的．9．多用电表调到欧姆挡时，其内部等效电路是( )答案 C解析多用电表调到欧姆挡时，其内部应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔应与电池的负极相连，根据表头的左正右负，可知左端是红表笔，右端是黑表笔．故C正确．题组四综合应用图2－5－1310．(双选)如图2－5－13所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是() A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏．A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A．C错误，D正确；故选A、D.11．一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案 A解析电流表读数比准确值稍小些，是由于并联的电阻R阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应该给电阻R串联一个阻值比R小的多的电阻，从而使通过G 的电流变大．图2－5－1412．如图2－5－14所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA，内阻为600 Ω，则图中串联的分压电阻R1＝________Ω，R2＝________Ω.答案 4.94×104 1.0×105解析。

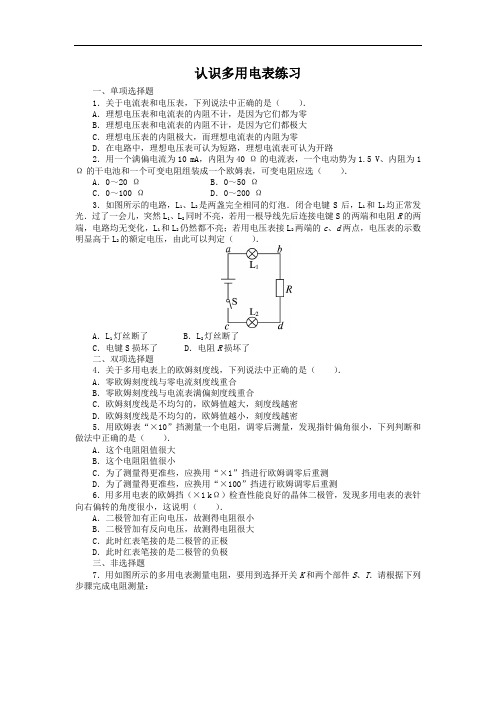

认识多用电表练习一、单项选择题1．关于电流表和电压表，下列说法中正确的是（）．A．理想电压表和电流表的内阻不计，是因为它们都为零B．理想电压表和电流表的内阻不计，是因为它们都极大C．理想电压表的内阻极大，而理想电流表的内阻为零D．在电路中，理想电压表可认为短路，理想电流表可认为开路2．用一个满偏电流为10 mA，内阻为40 Ω的电流表，一个电动势为1.5 V、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表，可变电阻应选（）．A．0～20 ΩB．0～50 ΩC．0～100 Ω D．0～200 Ω3．如图所示的电路，L1、L2是两盏完全相同的灯泡．闭合电键S后，L1和L2均正常发光．过了一会儿，突然L1、L2同时不亮，若用一根导线先后连接电键S的两端和电阻R的两端，电路均无变化，L1和L2仍然都不亮；若用电压表接L2两端的c、d两点，电压表的示数明显高于L2的额定电压，由此可以判定（）．A．L1灯丝断了 B．L2灯丝断了C．电键S损坏了 D．电阻R损坏了二、双项选择题4．关于多用电表上的欧姆刻度线，下列说法中正确的是（）．A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度线是不均匀的，欧姆值越小，刻度线越密5．用欧姆表“×10”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法中正确的是（）．A．这个电阻阻值很大B．这个电阻阻值很小C．为了测量得更准些，应换用“×1”挡进行欧姆调零后重测D．为了测量得更准些，应换用“×100”挡进行欧姆调零后重测6．用多用电表的欧姆挡（×1 kΩ）检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明（）．A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极三、非选择题7．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量：①旋动部件______，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________（选填“0刻线”或“∞刻线”）．④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准8．多用电表能够测量直流电流、直流电压、电阻等．多用电表是由一只小量程的电流表与若干元件组成的．每进行一种测量时，只使用其中一部分电路，其他部分不起作用．如图所示为一多用电表的设计电路及各种量程．（1）当连接公共端与接头1时，为10 mA直流电流挡．（2）当连接公共端与接头2时，为1 mA直流电流挡．（3）当连接公共端与接头3时，为50 V直流电压挡．（4）当连接公共端与接头4时，为500 V直流电压挡．（5）当连接公共端与接头5时，是欧姆挡．已知：I g＝500 μA，R g＝200 Ω，E＝1.5 V．电源内阻不计．求R1、R2、R3、R4及R5＋R6的阻值．参考答案1．答案：C 解析：在电路中，理想电流表和理想电压表的内阻影响不考虑，但这并不是说内阻都为零，由于电压表并联在电阻两端，因此内阻极大，而电流表串联在电路中，它的内阻为零，选项C 正确．2．答案：D 解析：由电池电动势E ＝1.5 V 和电流表的满偏电流I g ＝10 mA ，可以求出组装的欧姆表的内阻g==150 E R I Ω内，而电路中的内电阻只有41 Ω，因此，要使可变电阻能达到欧姆调零的作用，应选择0～200 Ω，选项D 正确．3．答案：B 解析：用导线连接电键S 和R 两端，电路无变化，说明S 与R 完好，C 、D 项错误；用电压表测L 2两端，若L 2完好无损，则电压表示数应为零，而此时电压表示数明显高于L 2的额定电压，说明L 2损坏，L 1完好．4．答案：BC 解析：在多用电表中，欧姆刻度线与电流刻度线虽然公用一个刻度盘，但刻度线是有差异的，电流的刻度线是均匀的，因为指针偏转的角度与电流成正比；而欧姆刻度线是不均匀的，因为待测电阻的阻值与电流并不成正比．欧姆刻度线的特点是，电阻的阻值越大，刻度线越密集，选项C 正确；另外，在闭合电路中，电流为零时，电阻为无限大，电流最大时，电阻最小，故选项B 正确．5．答案：AD6．答案：BC 解析：用多用电表的欧姆挡（×1 k Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，说明测得二极管的阻值很大，说明二极管加有反向电压，故测得电阻很大，此时红表笔接的是二极管的正极．所以B 、C 正确，A 、D 错误．7．答案：①S ③T 0刻线 ④ADC解析：①使用多用表以前，应先检查指针是否指在电流的“0”刻线上，如果没有，则用螺丝刀调节定位螺丝S ，使其指零．③测电阻时，把选择开关K 打到合适的电阻挡后，应把两表笔短接，看指针是否指在电阻的“0”刻线上，如果没有，则应调节调零旋钮T ，使其指零，这一步操作叫欧姆调零．④测电阻时若指针偏角过小，说明此电阻很大，应换用更大倍率的挡位进行测量．本题中应将“×100”换成“×1k”，换挡位后，应重新进行欧姆调零，再测量．故测量顺序为ADC ．8．答案：20 Ω 180 Ω 49.9 k Ω 499.9 k Ω 1.4 k Ω解析：对于10 mA 的电流挡有：I g （R 2＋R g ）＝（I －I g ）R 1对于1 mA 的电流挡有：I g R g ＝（I ′－I g ）（R 1＋R 2）联立以上两式解得：R 1＝20 Ω R 2＝180 Ω对于50 V 的电压挡有：g gg g3=I R U I R R R -并 对于500 V 的电压挡有：g g g g 4=I R U I R R R '-并 其中12g 12g ()=R R R R R R R +++并由以上三式可解得：R 3＝49.9 k ΩR 4＝499.9 k Ω 对于欧姆挡有：g 56gR E I R R R R =⨯++并并 式中12g 12g ()R R R R R R R +=++并解得：R 5＋R 6＝1.4 k Ω．。

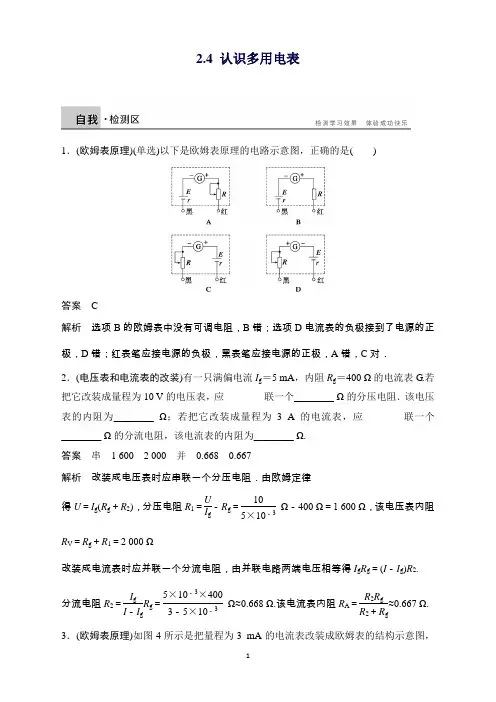

2.4 认识多用电表1．(欧姆表原理)(单选)以下是欧姆表原理的电路示意图，正确的是( )答案 C解析 选项B 的欧姆表中没有可调电阻，B 错；选项D 电流表的负极接到了电源的正极，D 错；红表笔应接电源的负极，黑表笔应接电源的正极，A 错，C 对．2．(电压表和电流表的改装)有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为 3 A 的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.答案 串 1 600 2 000 并 0.668 0.667解析 改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 2)，分压电阻R 1＝U I g －R g ＝105×10－3 Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I gI －I g R g ＝5×10－3×4003－5×10－3 Ω≈0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g ≈0.667 Ω. 3．(欧姆表原理)如图4所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________．图4答案 250 Ω 1 000 Ω解析 因为R 内＝E I g＝1.5 V 3 mA ＝500 Ω， I 1＝ER 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1， 所以R x 1＝250 Ω.因为I 2＝ER 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2， 所以R x 2＝1 000 Ω.题组一 电流表和电压表的改装1．(双选)把表头G 改装成大量程电流表时，下列说法正确的是( )A ．改装原理为并联电阻能增大通过G 的电流B ．改装成电流表后，表头G 本身允许通过的最大电流并不改变C ．改装后，表头G 自身的电阻减小了D ．改装后使用时，表头G 本身的参量都不改变，整个并联电路允许通过的电流增大了答案 BD解析 把表头G 改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B 、D 对，A 、C 错．2．(双选)将分压电阻串联在电流表上，改装成电压表，下列说法中正确的是() A．接上分压电阻后，增大了原电流表的满偏电压B．接上分压电阻后，电压按一定比例分配在电流表和分压电阻上，电流表的满偏电压不变C．如分压电阻是表头内阻的n倍，则电压表量程扩大到n倍D．通电时，通过电流表和分压电阻的电流一定相等答案BD解析电流表改装成电压表后，电压按一定比例分配在电流表和分压电阻上，电流表的满偏电压并不改变，并且电流表和分压电阻是串联关系，通过的电流一定相等，故选项A错误，选项B、D正确．如分压电阻是表头内阻的n倍，则电压表量程扩大到(n＋1)倍，故选项C错误．3．(单选)电流表的内阻是R g＝200 Ω，满偏电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻答案 C解析电流表改装成电压表，应串联电阻．电阻两端的电压U′＝U－U g＝1 V－200×500×10－6 V＝0.9 V，串联的电阻阻值为R＝U′/I g＝1 800 Ω.题组二欧姆表的原理4．(单选)用欧姆表测一个电阻的阻值R，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定()A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω答案 C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R＜1 500 Ω，故选C.5．如图1所示为简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g ＝100 Ω，可变电阻R的最大阻值为10 kΩ，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________ kΩ.图1答案红 5题组三多用电表的读数和使用6．(双选)在使用多用电表测电阻时，以下说法正确的是()A．使用前检查指针是否指在电阻挡的“∞”处B．每换一次挡位，都必须重新进行欧姆调零C．在外电路中，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏角较小，应换倍率较小的挡位来测量答案AB7．如图2所示为一多用电表表盘．图2(1)如果用直流10 V挡测量电压，则读数为______ V.(2)如果用直流100 mA挡测量电流，则读数为______ mA.(3)如果用×100挡测电阻，则读数为________ Ω.解析电压、电流读数时用中间刻度线，电压表读数为6.6 V，电流表读数为66 mA，欧姆表读数时用上面刻度线，读数为800 Ω.答案(1)6.6(2)66(3)8008．一多用电表的工作状态如图3所示，则此时的测量值为________________，如果选择开关指在底部250挡，则此时的测量值为________________，选择开关指在底部10挡的测量值应该是________________，选择开关指在左侧100挡处测量值应该为____________________，如果指在左侧10挡处测量值应该为________________，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选________的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行________．图3答案 4 Ω200 V8 V80 mA8 mA更小欧姆调零解析题图中选择开关指在欧姆表×1挡时，仔细观察指针指的刻度可以知道，两个刻度表示1Ω，可以读出示数为4，电阻值为4×1 Ω＝4 Ω.当选择开关指在底部250挡时测的是直流电压，且量程为250 V，应该读中间均匀刻度线，可选0～250这组数值来读，读得电压为200 V．选择开关指在底部10挡时测的也是直流电压，且量程为10 V．可选0～10这组数值来读，读得电压为8 V．选择开关指在左侧100挡时测的是直流电流，且量程为100 mA，也应读中间均匀刻度线，可选0～10这组数值来读，读得电流为8×10 mA＝80 mA.选择开关指在左侧10挡时测的是直流电流，且量程为10 mA.可选0～10这组数值来读，读得电流为8 mA.在测量电阻时，要想使指针向左侧偏转一些，即使电阻在盘上的指示值大一些，应该把选择开关换选更小的挡位，而在换挡之后重新测量之前要重新进行欧姆调零．9．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下：①机械调零后，把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零刻度线上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该学生在实验中有哪些操作是错误的？(三个错误)错误一：______________________________________________________；错误二：______________________________________________________；错误三：____________________________________________________.(2)如图4所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为______Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________V.图4答案(1)错误一：换用“×10”的欧姆挡．错误二：换挡后没有进行欧姆调零．错误三：使用完后没有将选择开关转到“OFF”挡或交流电压最高挡．(2)1 7004723.5 解析(1)错误一：在用“×100”挡测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k”的欧姆挡位；错误二：换挡后，还要重新进行欧姆调零；错误三：使用多用电表结束后，还要将选择开关转到“OFF”挡或交流电压最高挡．(2)若用“×100”挡测电阻时，指针读数为：17×100 Ω＝1 700 Ω若用量程100 mA测直流电流时，读数为：4．7×10 mA＝47 mA若用量程50 V测直流电压时，读数为23.5 V.10．用如图5所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：图5(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC解析使指针对准电流的“0”刻线，应旋动机械调零部件S；使指针对准电阻的“0”刻线，应旋动欧姆调零部件T；测电阻时若指针偏转角度过小，则待测电阻的阻值很大，据欧姆表测电阻时指针尽可能接近“中值”的原则知，应换用较大倍率的挡位；每换一次挡位应重新调零；测电阻时两表笔的金属部分分别与被测电阻的两根引线相接，故填ADC.题组四综合应用11．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用______________，变阻器应选用____________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ，C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝EI g＝1.5 V1 mA＝1.5 kΩ.12.在如图6所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流I g＝10 mA，电流表电阻R g＝7.5 Ω，A、B为接线柱．图6(1)用一根导线把A、B直接连起来，此时，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R1的值不变，在A、B间接入一个150 Ω的定值电阻R2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？答案(1)142 Ω(2)5 mA(3)R＝1.5 VI－150Ω解析(1)因电流表电阻R g的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g＝ER g＋r＋R1从中解出可变电阻R1＝EI g－R g－r＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R1的值需调节到142 Ω.(2)保持可变电阻R1的值不变，把R2＝150 Ω接在A、B之间，设这时电流表读数为I2，由闭合电路欧姆定律得：I2＝ER g＋r＋R1＋R2＝1.57.5＋0.5＋142＋150A＝0.005 A＝5 mA这表示，接入R2后，电流表指针指在“5 mA”刻度的位置．(3)把任意电阻R接到A、B之间、设电流表读数为I，则I＝ER g＋r＋R1＋R代入数值后，得I＝1.5 V150Ω＋R 解出R＝1.5 VI－150Ω。

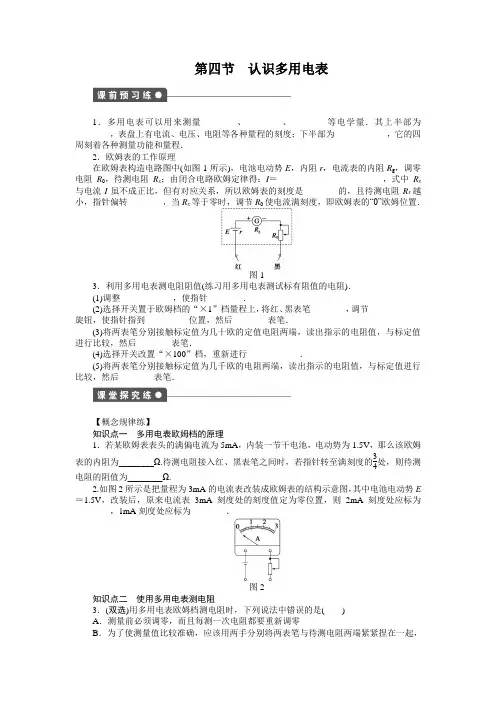

第四节 认识多用电表1．多用电表可以用来测量________、________、________等电学量．其上半部为________，表盘上有电流、电压、电阻等各种量程的刻度；下半部为____________，它的四周刻着各种测量功能和量程．2．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E ，内阻r ，电流表的内阻R g ，调零电阻R 0，待测电阻R x ；由闭合电路欧姆定律得：I ＝________________________，式中R x 与电流I 虽不成正比，但有对应关系，所以欧姆表的刻度是________的，且待测电阻R x 越小，指针偏转________，当R x 等于零时，调节R 0使电流满刻度，即欧姆表的“0”欧姆位置．图13．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整____________，使指针________．(2)选择开关置于欧姆档的“×1”档量程上，将红、黑表笔________，调节____________旋钮，使指针指到__________位置，然后________表笔．(3)将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标定值进行比较，然后________表笔．(4)选择开关改置“×100”档，重新进行____________．(5)将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，与标定值进行比较，然后________表笔．【概念规律练】知识点一 多用电表欧姆档的原理1．若某欧姆表表头的满偏电流为5mA ，内装一节干电池，电动势为1.5V ，那么该欧姆表的内阻为________Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的34处，则待测电阻的阻值为________Ω.2.如图2所示是把量程为3mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5V ，改装后，原来电流表3mA 刻度处的刻度值定为零位置，则2mA 刻度处应标为________，1mA 刻度处应标为________．图2 知识点二 使用多用电表测电阻3．(双选)用多用电表欧姆档测电阻时，下列说法中错误的是( )A ．测量前必须调零，而且每测一次电阻都要重新调零B ．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当先把它与其他元件断开再测量D．使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档4．实验室新进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：图3(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择开关旋至电阻档“×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图3所示；(4)_______________________________________________________________________；(5)_______________________________________________________________________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF档，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．【方法技巧练】一、多用电表的使用方法5．图4为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图4(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10V档测量电压，则读数为________V.(3)如果是用“×1”档测量电阻，则读数为________Ω.(4)如果是用直流5mA档测量电流，则读数为________mA.二、用多用电表判断电路故障6．如图5所示为一电路板示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220V，由此可见()图5A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通1．关于多用电表表面上的刻度线，下列说法中不正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．在使用多用电表测电阻时，以下说法错误的是()A．使用前检查指针是否指在电阻档的“∞”处B．每换一次档位，都必须重新进行电阻档调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的档位来测量3．(双选)下列关于多用电表电阻档的说法中，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏B．红表笔是与表内的电源的正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近4．甲、乙两同学使用多用电表电阻档测同一个电阻时，他们都把选择开关旋到“×100”档，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”档，乙把选择开关旋到“×10”档，但乙重新调零，而甲没有重新调零．则以下说法正确的是() A．甲选档错误，而操作正确B．乙选档正确，而操作错误C．甲选档错误，操作也错误D．乙选档错误，而操作正确5．图6中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流档(内阻很小)以后，正确的接法是()图6A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处6．在如图7所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的．为了查出断的导线，某同学想先将多用电表的红表笔连接在电源的正极a上，再将黑表笔分别连接在电阻R1的b端和R2的c端，并观察多用表指针的示数，在下列选项中符合操作规程的是()图7A．直流10V档B．直流0.5A档C．直流2.5V档D．欧姆档7．如图8所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则()图8A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表③所示．由图可知，图________中的二极管是好的，该二极管的正极是________端．图99．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量档适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．10．如图10所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300μA，内阻R g＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，图中与接线柱A相连的表笔颜色应是______色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将______(填“变大”、“变小”或“不变”)．图10第四节认识多用电表课前预习练1．电阻电流电压表盘选择开关2.E R x ＋R 0＋R g ＋r不均匀 越大 3．(1)定位螺丝 指零 (2)短接 欧姆调零 “0”欧姆 断开 (3)断开 (4)欧姆调零(5)断开课堂探究练1．300 100解析 将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时I g ＝E R g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300Ω 当电流为34I g 时，有34I g ＝E R 内＋R x，即R 内＋R x ＝4E 3I g ＝400Ω，故R x ＝100Ω 2．250Ω 1000Ω解析 因为R 内＝E I g ＝1.5V 3mA ＝500Ω，I 1＝E R 内＋R x 1，2mA ＝ 1.5V 500Ω＋R x 1，所以R x 1＝250Ω.因为I 2＝E R 内＋R x 2，1mA ＝ 1.5V 500Ω＋R x 2，所以R x 2＝1000Ω. 3．AB4．见解析解析 倍率的选取应让指针尽可能指在中间位置附近，以减小读数误差，题图中指针偏角太大，应由“×10”倍率换成“×1”倍率，更换倍率后要重新调零，因此，缺少的步骤为：(4)将选择开关旋至“×1”档；(5)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零．5．(1)红 黑 红 (2)6.6 (3)8 (4)3.3解析 (1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的．(2)用直流10V 档测电压时，第2行刻度每1大格的电压是2V ，每1小格的电压是0.2V ，指针指在第3大格的第3小格位置，读数为6.6V .(3)用“×1”欧姆档测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0Ω.(4)用直流5mA 档测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1mA ，每小格的电流是0.1mA ，所以读数为3.3mA.方法总结 读数时一定要根据测量物理量找到对应的刻度盘，读取测量值．6．C解析 测量ac 时电压为220V ，说明abc 这一段电路某点断路，测bd 时电压为220V ，说明bcd 间某点断路，显然，这两种情况综合的结果便是bc 断路．故选C.方法总结 在用多用电表的电压档进行测量电压时，一定要先从量程大的电压档开始测量，在满足量程的条件下，量程越小越好，这样可以使示数明显，减少测量误差．在用电压档去判断断路时，无示数，说明测量点等电势，即电路是通路，否则测量点间肯定有断路．在用欧姆档去测量判断断路时，首先要断开测量电路，然后再进行测量，如有示数，则测量点间是通路，无示数则为断路．课后巩固练1．D2．D [指针偏角小，示数大，应换用倍率大的档位重新测量，故D 错误．]3．CD [由多用电表电阻档的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻档调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．]4．D [在使用多用电表的电阻档时一定要先进行电阻档调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率档位．]5．C6．A [本题考查的是多用电表的操作规程，根据题中所给条件，首先判定不能选用欧姆档，因为使用欧姆档时，被测元件必须与外电路断开．先考虑电压档，将黑表笔接在b 端，如果表针偏转，说明R 1与电源连接的导线断了，此时所测的数据应是电源的电动势6V ，基于这一点，C 项不能选，否则会烧毁多用电表；如果指针不偏转，说明R 1与电源之间的导线是好的，而R 1与R 2之间的导线和R 2与电源之间的导线其中之一是坏的．再把黑表笔接在c 点，如果表头指针偏转，说明R 1与R 2之间的导线是断的，否则说明R 2与电源之间的导线是断的，A 项正确；再考虑电流档，如果黑表笔接在b 端，表针有示数则说明R 1与电源间的导线是断的，此时表头指针示数I ＝E R 1＋R 2＝0.4A ，没有超过量程；如果指针不偏转，说明R 1与电源之间的导线是连通的，而R 1与R 2和R 2与电源之间的导线其中之一是断的；黑表笔接在c 点时，如果表头指针有示数，说明R 1与R 2间的导线是断的，此时表头指针示数I ＝E R 2＝1.2A ，超过表的量程，故B 不选．] 7．B [图中所示是多用电表的示意图，无论是测电压U 还是测电阻R ，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B 正确．]8．② a解析 二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于电流由a 流向b 时二极管的电阻很小，故二极管的正极是a 端．9．(1)短接 (2)红 黑 (3)中央 (4)OFF 档解析 用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极．选择欧姆档位后将红、黑表笔短接进行调零，使指针指在最右端零位．为测量准确应使指针尽量指向表盘的中央．测量完毕后，应将选择开关指向OFF 档．10．红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r，且指针指中央，I ＝12I g ＝150μA ，联立解得R x ＝5kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．。

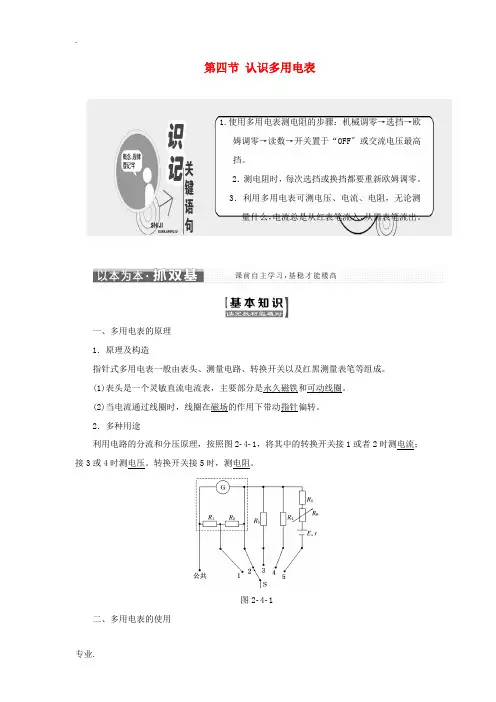

第四节认识多用电表1.使用多用电表测电阻的步骤：机械调零→选挡→欧姆调零→读数→开关置于“OFF〞或交流电压最高挡。

2．测电阻时，每次选挡或换挡都要重新欧姆调零。

3．利用多用电表可测电压、电流、电阻，无论测量什么，电流总是从红表笔流入，从黑表笔流出。

一、多用电表的原理1．原理及构造指针式多用电表一般由表头、测量电路、转换开关以及红黑测量表笔等组成。

(1)表头是一个灵敏直流电流表，主要部分是永久磁铁和可动线圈。

(2)当电流通过线圈时，线圈在磁场的作用下带动指针偏转。

2．多种用途利用电路的分流和分压原理，按照图2­4­1，将其中的转换开关接1或者2时测电流；接3或4时测电压。

转换开关接5时，测电阻。

图2­4­1二、多用电表的使用1．电压、电流的测量无论是测量电流还是电压，都应选择适当的量程使表头指针尽量停靠在接近满偏刻度处，这样测量值比较准确。

2．判断二极管的极性应用多用电表的电阻挡，判断二极管的极性时，要用两表笔分别连接二极管的两极，然后将两表笔反过来连接二极管的两极，可以测出两个电阻值。

3．利用多用电表查找电路故障电路故障分析来源于生产生活实际，意义重大，故障一般是断路或短路。

断路和短路各有特点。

(1)电路中发生断路，表现为电源电压不为零，而电流为零；断路后，电源电压将全部降落在断路之处，假设电路中某两点电压不为零，等于电源电压，那么这两点间有断点，而这两点与电源连接部分无断点；假设电路中某两点间电压为零，说明这两点间无断点，而这两点与电源连接部分有断点。

(2)电路中某一部分发生短路，表现为有电流通过电路而该电路两端电压为 0。

明确电路故障的这些特点是正确分析电路故障问题的基础。

1．自主思考——判一判(1)欧姆表的内阻是电源内阻、表头内阻和滑动变阻器有效电阻之和。

(√)(2)两表笔短接时，电流表满偏，意味着此时待测电阻为零。

(√)(3)用多用表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流出。

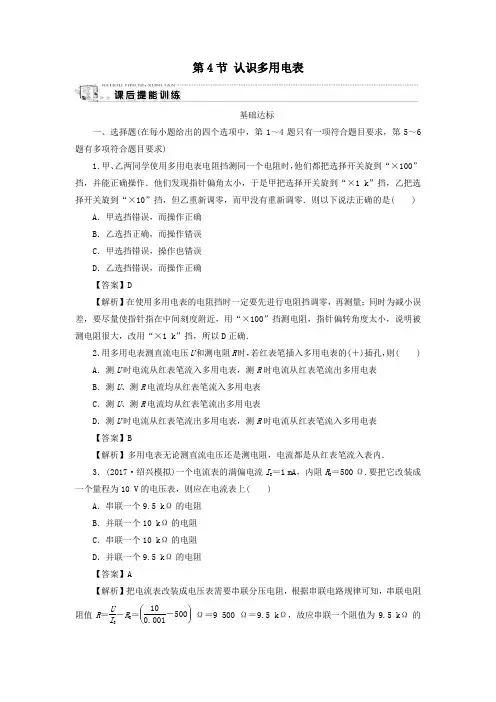

第4节认识多用电表基础达标一、选择题(在每小题给出的四个选项中，第1～4题只有一项符合题目要求，第5～6题有多项符合题目要求)1．甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是( ) A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确【答案】D【解析】在使用多用电表的电阻挡时一定要先进行电阻挡调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，用“×100”挡测电阻，指针偏转角度太小，说明被测电阻很大，改用“×1 k”挡，所以D正确．2．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( ) A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B．测U、测R电流均从红表笔流入多用电表C．测U、测R电流均从红表笔流出多用电表D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表【答案】B【解析】多用电表无论测直流电压还是测电阻，电流都是从红表笔流入表内．3．(2017·绍兴模拟)一个电流表的满偏电流I g＝1 mA，内阻R g＝500 Ω.要把它改装成一个量程为10 V的电压表，则应在电流表上( )A．串联一个9.5 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个10 kΩ的电阻D．并联一个9.5 kΩ的电阻【答案】A【解析】把电流表改装成电压表需要串联分压电阻，根据串联电路规律可知，串联电阻阻值R＝UI g －R g＝⎝⎛⎭⎪⎫100.001－500Ω＝9 500 Ω＝9.5 kΩ，故应串联一个阻值为9.5 kΩ的电阻，故A 正确，B 、C 、D 错误．4．(2019·河源校级联考)一个用满偏电流为3 mA 的电流表改装而成的欧姆表，调零后用它测300 Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用同一挡位测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．100 ΩB ．300 ΩC ．600 ΩD ．1 000 Ω【答案】C【解析】当电流达到满偏电流的一半时，所测电阻与内部电阻相同，为中值电阻，中值电阻为R 内＝300 Ω，则有E ＝I g ×R 内＝3×10－3×300 V＝0.9 V ．再由I ＝E R 内＋R 测得R 测＝E I－R 内＝600 Ω.则C 正确，A 、B 、D 错误．5．如图所示是简化的多用电表的电路图．转换开关S 与不同接点连接，就组成不同的电表，已知R 3<R 4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是( )A ．S 与1或2连接时，多用电表就成了电流表，且前者量程较大B ．S 与3或4连接时，多用电表就成了电流表，且前者量程较大C ．S 与3或4连接时，多用电表就成了电压表，且前者量程较大D ．S 与5连接时，多用电表就成了欧姆表【答案】AD【解析】S 与1连接时，电阻R 1起分流作用，S 与2连接时，电阻R 1＋R 2起分流作用，所以S 与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大；S 与3或4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R 3<R 4，所以前者量程较小；S 与5连接时，多用电表就成了欧姆表，R 6为欧姆挡调零电阻．综上所述，正确答案为AD ．6．下述关于用多用电表欧姆挡测电阻的说法中正确的是( )A ．测量电阻时，如果指针偏转过大，应将选择开关S 拨至倍率较小的挡位，重新调零后测量B ．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻时，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【答案】AC【解析】指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，选项A正确；电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果，选项B错误；若被测电阻与外电路未断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，选项C正确；只要不换挡位，就不用重新调零，选项D错误．二、非选择题7．把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：A．电源E＝3 V(内阻不计)B．变阻器0～100 ΩC．变阻器0～500 ΩD．红表笔E．黑表笔(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．【解析】(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏I g＝ER＋R g＋R0，解得R0＝400 Ω，故变阻器应选C．(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端．(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.答案：(1)C (2)N M(3)1 000 Ω8．如图甲所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．(1)为了探测黑箱，某同学准备进行以下几步测量：①用多用电表的电阻挡测量a、b间的电阻．②用多用电表的直流电压挡测量a、b间的输出电压．③用多用电表的直流电流挡测量a、b间的输出电流．你认为以上测量中不妥的有：________(填序号)，理由是______________________．(2)若他用多用电表测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(选填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图乙所示，则此段电阻丝的电阻为________Ω.【解析】(1)测量中不妥的有：①、③，理由是：①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路．(2)多用电表用欧姆挡测量时，如果指针偏转角度太大，说明所测电阻的阻值小，应当选用小量程进行测量；图中所示读数为12 Ω.答案：(1)①、③①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路(2)×112能力提升9．(2018·北京名校模拟)如图所示，甲图是由一个灵敏电流计G和一个电阻箱R改装成的电流表，乙图是由同样的一个灵敏电流计G和一个电阻箱R改装成的电压表．当使电阻箱R的电阻增大时，下列说法正确的是( )甲乙A．电流表的内阻减小，量程增大B．电流表的内阻增大，量程减小C．电压表的内阻增大，量程减小D．电压表的内阻减小，量程增大【答案】B【解析】甲图是电流表，当使电阻箱R的电阻增大时，甲图中内阻增大，流过R的电流减小，则电流表量程减小，A错误，B正确；乙图是电压表，当使电阻箱R的电阻增大时，乙图中内阻增大，R两端分担的电压增大，则量程增大，故C、D错误．10．(2018·哈尔滨名校一模)两个电压表V1和V2是由完全相同的两个电流表改装而成的，V1量程是5 V，V2量程是15 V．现把V1和V2串联起来测量15～20 V电压．下列说法中正确的是( )A．V1和V2的示数相同B．V1和V2指针偏转的角度相同C．V1和V2示数不同，指针偏转的角度也不同D．V1和V2的示数与V1和V2的内阻成反比【答案】B【解析】两电压表串联，流过两电压表表头的电流相等，两电压表指针偏转角度相等，由于流过电压表的电流相等而它们的内阻不同，则两电压表两端电压不同，电压表读数不同，故B正确，A、C错误；因是串联关系，电流大小一样，两表的示数与内阻成正比，即两表读数之比等于电压表内阻之比，故D错误．11．如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将________(选填“变大” “变小”或“不变”)．【解析】由I＝ER g＋R＋r＋R x及I g＝ER g＋R＋r，指针指中央，I＝12I g＝150 μA，R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大12．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．【解析】(1)使用前需要机械调零，旋动部件S.(3)测电阻时还需要红黑表笔短接，欧姆调零，旋动部件T，使指针对准电阻的0刻线．(4)当两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，必须让指针在中间刻度附近，所以要将倍率调大．原因是指针偏转小，则说明刻度盘值大，现在要指针偏大即刻度盘值要小，则只有调大倍率才会实现．所以正确顺序ADC．答案：(1)S (3)T 0刻线(4)ADC。
