安全阀减压阀调试检查记录安全阀和减压阀是工业设备中常见的关键设备，用于控制和调节系统压力。
其正常运行对保障工艺系统的安全和稳定至关重要。
为了确保安全阀和减压阀的正常运行，需要进行定期的调试检查记录，以发现并解决潜在问题。
以下是一份关于安全阀和减压阀调试检查的详细记录。
1.调试检查时间：2024年XX月XX日调试检查人员：XXX2.检查内容：a)安全阀的调试检查b)减压阀的调试检查3.安全阀的调试检查：a)外观检查：检查安全阀的外观，确认是否有明显损坏或腐蚀，确保阀门开闭灵活顺畅。
b)内部检查：拆卸安全阀，清理内部零件，检查阀瓣和座圈是否磨损、变形等。
如有异常情况需要进行更换。
c)运行检查：重新安装安全阀，进行测试，确保阀门能够在设定压力下准确开启，并在超过设定压力时及时关闭。
d)校准检查：使用校准设备，校准安全阀的开启压力和关闭压力，保证其准确可靠。
e)密封性检查：对安全阀的密封性进行检查，确保在关闭状态下无任何泄漏。
4.减压阀的调试检查：a)外观检查：检查减压阀的外观，确认是否有明显损坏或腐蚀，确保阀门开闭灵活顺畅。
b)内部检查：拆卸减压阀，清理内部零件，检查阀瓣和座圈是否磨损、变形等。
如有异常情况需要进行更换。
c)运行检查：重新安装减压阀，进行测试，确保阀门能够在设定压力下准确开启，并在超过设定压力时及时关闭。
d)校准检查：使用校准设备，校准减压阀的开启压力和关闭压力，保证其准确可靠。
e)密封性检查：对减压阀的密封性进行检查，确保在关闭状态下无任何泄漏。
5.其他问题记录：a)发现安全阀阀瓣磨损严重，需要更换新的阀瓣。
b)减压阀的校准压力不准确，需要重新校准。
c)检查过程中发现安全阀和减压阀的密封垫片存在老化状况，需要更换新的密封垫片。
6.处理措施：a)更换安全阀的阀瓣，确保其正常开闭。
b)重新校准减压阀的压力，确保其准确可靠。
c)更换安全阀和减压阀的密封垫片，确保其密封性良好。
7.结论：通过本次调试检查记录，发现并解决了安全阀和减压阀的一些问题，确保了其正常运行。

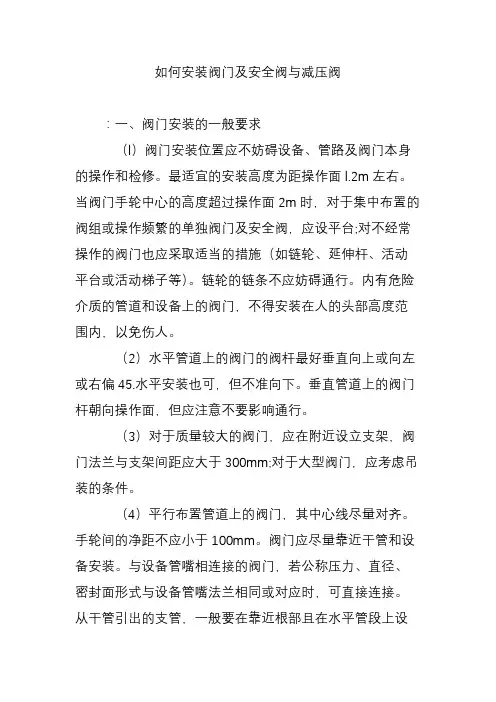

减压阀和安全阀在管道中的安装方式

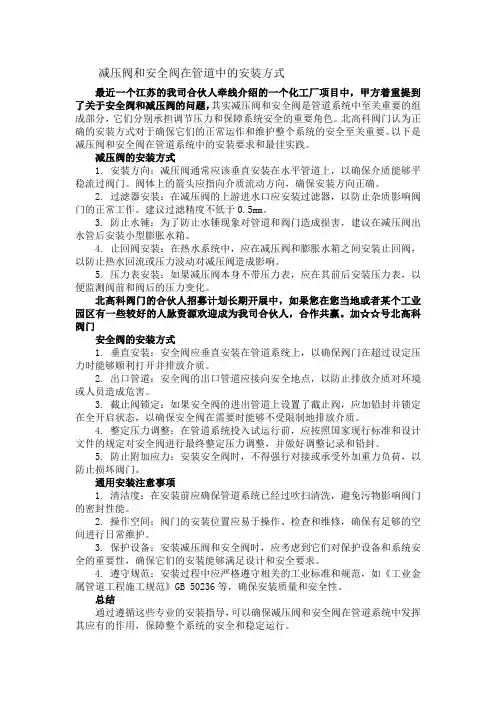

减压阀和安全阀在管道中的安装方式最近一个江苏的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于安全阀和减压阀的问题，其实减压阀和安全阀是管道系统中至关重要的组成部分，它们分别承担调节压力和保障系统安全的重要角色。
北高科阀门认为正确的安装方式对于确保它们的正常运作和维护整个系统的安全至关重要。
以下是减压阀和安全阀在管道系统中的安装要求和最佳实践。
减压阀的安装方式1. 安装方向：减压阀通常应该垂直安装在水平管道上，以确保介质能够平稳流过阀门。
阀体上的箭头应指向介质流动方向，确保安装方向正确。
2. 过滤器安装：在减压阀的上游进水口应安装过滤器，以防止杂质影响阀门的正常工作。
建议过滤精度不低于0.5mm。
3. 防止水锤：为了防止水锤现象对管道和阀门造成损害，建议在减压阀出水管后安装小型膨胀水箱。
4. 止回阀安装：在热水系统中，应在减压阀和膨胀水箱之间安装止回阀，以防止热水回流或压力波动对减压阀造成影响。
5. 压力表安装：如果减压阀本身不带压力表，应在其前后安装压力表，以便监测阀前和阀后的压力变化。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
加☆☆号北高科阀门安全阀的安装方式1. 垂直安装：安全阀应垂直安装在管道系统上，以确保阀门在超过设定压力时能够顺利打开并排放介质。
2. 出口管道：安全阀的出口管道应接向安全地点，以防止排放介质对环境或人员造成危害。
3. 截止阀锁定：如果安全阀的进出管道上设置了截止阀，应加铅封并锁定在全开启状态，以确保安全阀在需要时能够不受限制地排放介质。
4. 整定压力调整：在管道系统投入试运行前，应按照国家现行标准和设计文件的规定对安全阀进行最终整定压力调整，并做好调整记录和铅封。
5. 防止附加应力：安装安全阀时，不得强行对接或承受外加重力负荷，以防止损坏阀门。
通用安装注意事项1. 清洁度：在安装前应确保管道系统已经过吹扫清洗，避免污物影响阀门的密封性能。
各种阀门的分类和用途
各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置，在生产过程中，或开停车时，操作人员必须按工艺条件，对管路中的流体进行适当调节，已控制其压力和流量，并使流体进入管路或切断流体流动或改变流动方向，在遇到超压状态时，还可以用它排泄压力，确保生产安全。
二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。
它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。
自动作用阀包括止回阀、安全阀、减压阀和疏水阀。
1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。
旋塞阀结构简单，外型尺寸小，启闭迅速，操作方便，流体阻力小。
但密封面易磨损，开关力较大。
这种阀门不适用于输送高温、高压介质，只适用于输送。
低温、低压流体，做开闭用，不宜做调节流量用。
2、闸阀闸阀的阀体内有一平板与介质流动方向垂直，平板升起时阀即开启，这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。
一般明杆式适用于腐蚀性介质以及室内管道上；暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。
根据阀心结构形式分为楔式、平行式和弹性闸板。
a为楔式闸阀b为平行式闸阀闸阀密封性能好，流体阻力小，开启、关闭力较小，适用比较广泛，闸阀具有一定的调节流量功能，并能从阀杆的升降高低看出阀的开度大小。
闸阀一般适用于大口径的管道上。
但这种结构比较复杂，外型尺寸较大，密封面易磨损。
3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便，截止阀可以调节流量，应用广泛，但流体阻力较大，不适用于输送带颗粒和粘度较大的介质。
4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心，靠旋转阀体来控制阀的开启和关闭，该阀和旋塞一样可作成直通、三通或四通的。
阀门的分类
阀门的分类1. 按作用和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
(6)排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。
2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。
(2) 低压阀：指公称压力PN ≤1.6Mpa的阀门。
(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。
(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。
(5) 超高压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。
(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。
(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。
(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。
4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。
如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。
(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。
电动阀：借助电力驱动的阀门。
气动阀：借助压缩空气驱动的阀门。
液动阀：借助油等液体压力驱动的阀门。
此外还有以上几种驱动方式的组合，如气-电动阀等。
安全阀减压阀顺序阀的异同点
安全阀减压阀顺序阀的异同点
溢流阀、减压阀和顺序阀都是在液压系统中控制压力的阀，统称为压力控制阀。
这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。
相同点：
1. 它们都是压力控制阀，以压力油的控制压力来使阀口启闭。
2. 这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。
不同之处：
1. 控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。
2. 不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀在不工作时，进油口与出油口是不通的。
3. 工作原理：溢流阀是根据系统中进油口的油液作用力作用在阀芯上与弹簧力相平衡的原理来控制阀芯的启闭动作，以控制进油口处的油液压力。
减压阀是使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀，其工作时利用出油口的油液作用于阀芯上的液压力和弹簧力相平衡来控制阀芯移动，保持出口压力恒定。
顺序阀是用来控制液压系统中各元件先后动作顺序的液压元件，可以根据控制方式的不同，分为内控式和外控式两大类。
4. 泄油方式：减压阀进、出油口均有压力，所以先导阀弹簧腔的泄油要单独接回油箱。
而溢流阀的泄油可以从内部通道流至阀的回油口，经回油管道流回油箱。
综上所述，虽然这三种阀门都属于压力控制阀类别，但它们在功能、工作原理和应用场景上都存在明显的差异。
阀门的种类及原理
46
2.8.3 气蚀、噪音问题及解决
47
气蚀
液体介质流经阀座时 压力下降至汽化压力 以下,阀门出口压力 P2若低于汽化压力则 出现闪蒸,高于汽化压 力则出现气蚀现象
48
噪音
闪蒸产生
气蚀产生
高流速介质产生
4芯,分级降压, 使每级压力高于汽化压 力 降低阀上压差,控制介质 流速串联节流孔板 采用抗气蚀的材料延长 使用寿命 采用消音器
阀体内部阀芯由套筒导向 套筒上开有窗口用于决定流量与流 量特性 阀芯上可开有平衡孔,减小不平衡力 套筒阀可调比大,振动小,不平衡力小, 互换性好, 可适用于大部分单双座阀的应用场 合 不适用于有颗粒及较脏污介质 是使用最为广泛的一种阀体类型
44
45
球阀、蝶阀、隔膜阀等都可以作为调节阀
3.1.2 电动执行机构 电动执行机构一般由电机、减速箱、手操 机构、机械位置指示机构等一些部件组成。 与其他阀门驱动装置相比，电动驱动装置 具有动力源广泛，操作迅速、方便等特点， 并且容易满足各种控制要求。所以，在阀 门驱动装置中，电动装置占主导地位。
53
电动执行机构的构造
指示器 观察窗 电机 电容器 加热器 接线端子
34
堰式隔膜阀
直通式隔膜阀
35
2.7 安全阀
安全阀的作用原理 是基于力平衡，一 旦阀瓣所受压力大 于弹簧设定压力时， 阀瓣就会被此压力 推开，其压力容器 内的气（液）体会 被排出，以降低该 压力容器内的压力。
36
37
38
39
40
2.8 调节阀 调节阀主要工作原理，是靠改变阀门阀 瓣与阀座间的流通面积，达到调节压力、 流量等参数的目的。 本节主要介绍调节阀的阀体和阀芯的主 要结构，调节阀的流量特性以及有关阀 芯气蚀噪音问题的解决方法。
泄压阀与安全阀的区别【一文搞懂】
简单一点来说：安全阀：用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当压力略高于正常工作压力时，安全阀自动开启，使压力下降。
当压力略低于正常工作压力时，安全阀自动关闭，停止排放流体并保持密封。
泄压阀主要是用在压力过大的场合，当压力大于设定值时阀内片被顶开及时释放压力，压力减小后恢复到原来的位置，和安全阀区别不大，泄压阀多指用于液体的，安全阀多指用于气体，蒸汽的。
减压阀是将压力高的介质降为压力低的介质的设备，该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
稳压阀是将一个区域内的介质保持在一定的压力范围的设备。
和减压阀的区别：减压阀：无论进口压力如何变化,都把出口压力减到额定值,起到减压作用。
稳压阀：无论下游压力和需求量如何变化，都维持一个恒定的上游压力。
1.确保重点区域安全；2.防止水泵电机过载！扩展资料：泄压阀工作原理：泄压阀是由针形阀I、压力表2、主阀3、导阀4及连接管等部件组成。
它是水力控制阀的一种。
主阀被隔膜分成上、下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。
导阀本身就是一个泄压阀，它也有控制室和水流通道，阀瓣启闭由控制室控制。
针形阀即节流阀，它控制着连接管中水的流量。
在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。
另一路控制水经节流针形阀进入主阀上腔后产生一个静压，上腔的压强和生流道内的压强相等。
由于主阀阀瓣上平面大于下平面，所以上腔对阍瓣的压力大于主流道内水对问瓣的推方，使主阀处于关闭状态。
如果主管道水流压力升高并超过设定的泄压值，经控制管进入导管控制室的水流压力增加，水的压力大于弹簧推力此时导阀被打开，主阀上淀开始泄压。
由于受节流阀节制，补水不足，造成主阀上腔压力减小，主阀同瓣下髓冰。
流推力大于上腔压力，阀瓣上升，主阀打开迅速泄压。
阀门的种类及原理
阀杆、填料函
47
阀门密封面擦伤、阀杆光柱部分咬擦伤和阀杆螺纹部分咬伤等
密封面研磨后有磨粒嵌入密封面里，未清除干净，造成密封面擦 伤；有的经使用后，磨粒在介质的冲刷下，磨粒排出而粘在密封 面上，经阀门开关，造成擦伤。 －－处理方法：合理选用研磨剂，密封面研磨后必须清洗干净。
介质中的赃物或者焊渣未清除干净，造成擦伤。 －－处理方法：重新清洗干净。
矩; 密封垫片长期使用发生塑性变形－－处理方法：更换; 密封垫片老化、龟裂和变质－－－ 处理方法：更换。
51
b.渗透泄漏－ －介质在压力的作用下，通过垫片材料隙缝产 生泄漏。
主要原因： 与密封垫片材料有关； 介质的压力； 介质的温度； 密封垫片老化、龟裂和变质。
52
c.破坏泄漏－ －由于安装质量而产生密封垫片过度压缩或密 封比压不足而发生的泄漏。 主要原因： 安装密封垫片偏斜，使局部密封比压不足或预紧力过大，失 去回弹能力； 法兰连接螺栓松紧不均匀； 两法兰同轴度(中心线偏移)偏斜； 密封垫片选用不对即没有按工况条件正确选用垫片的材料和 型式； 界面泄漏和破坏泄漏会随着时间的推移而明显加大,对渗透 泄漏的泄漏量与时间的关系不明显。
13
C－1630 160LC－192上游阀聚合物
14
2.2 截止阀 截止阀是用于截断介质流动的，
截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
阀门启闭有卡阻、不灵活或者不能正常启闭，甚
安全阀的结构特点
安全阀的结构特点、分类、安装要求及其选用阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
一、阀门的分类：a)按用途和作用可分为：1 、截断阀：截断或接通管道介质。
如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2 、止回阀：防止管道中的介质倒流。
包括各种结构的止回阀3 、分流阀：改变介质的流向，分配、分离或混合介质的作用。
如分配阀、疏水阀、三通球阀。
4 、调节阀：调节介质的压力和流量。
如减压阀、调节阀、节流阀。
5、安全阀：防止装置中介质压力超过规定值，提供超压安全保护。
b)通用分类方法：通用分类方法既按原理、作用又按结构划分，是目前国内、国际常用的分类方法。
一般分为：闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀、疏水阀、调节阀。
二、安全阀的分类和结构特点：安全阀是一种阀型超压泄放装置，它主要由三个部分组成：阀座。
阀瓣和加载机构。
安全阀是一种自动阀门，它是利用介质本身的压力，通过阀瓣的开启来排出额定数量的超压流体来防止设备内的压力超过预定安全值。
当压力恢复正常后，阀瓣在加载机构作用下自动关闭以阻止介质继续排出。
结构特点：1)整体结构和加载机构型式分为：杠杆式、弹簧式。
杠杆式安全阀：用重锤和杠杆来平衡介质作用在阀瓣上,通过加载机构（杠杆和重锤的位置或重量的变换以获得较大的作用力或开启压力，且调整容易较正确），此阀所加载荷不因阀瓣的升高而增加，结构简单便笨重，限于中低压场合。
其加载机构对振动敏感，常因振动而泄漏。
此阀适用于温度较高的场合，但回座压力一般较有的会降到工作压力的70％以下才能保持密封，故不适用于持续运行系统。
弹簧式安全阀：利用压缩弹簧的力来平衡介质作用在阀瓣上的力，通过调整螺母，调整螺旋圈形弹簧的压缩量，从而调整阀的开启压力。
其结构紧凑、灵敏度较高。
安装位置不受严格限制。
应用广泛，对振动敏感差。

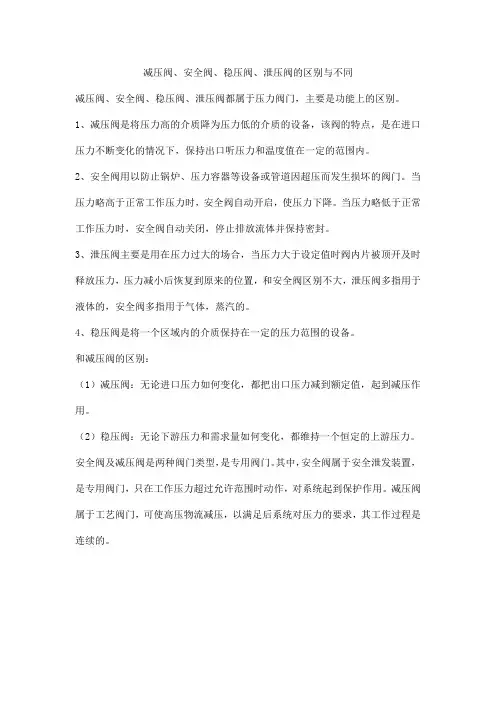

减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀都属于压力阀门，主要是功能上的区别。
1、减压阀是将压力高的介质降为压力低的介质的设备，该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
2、安全阀用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当压力略高于正常工作压力时，安全阀自动开启，使压力下降。
当压力略低于正常工作压力时，安全阀自动关闭，停止排放流体并保持密封。
3、泄压阀主要是用在压力过大的场合，当压力大于设定值时阀内片被顶开及时释放压力，压力减小后恢复到原来的位置，和安全阀区别不大，泄压阀多指用于液体的，安全阀多指用于气体，蒸汽的。
4、稳压阀是将一个区域内的介质保持在一定的压力范围的设备。
和减压阀的区别：
（1）减压阀：无论进口压力如何变化，都把出口压力减到额定值，起到减压作用。
（2）稳压阀：无论下游压力和需求量如何变化，都维持一个恒定的上游压力。
安全阀及减压阀是两种阀门类型，是专用阀门。
其中，安全阀属于安全泄发装置，是专用阀门，只在工作压力超过允许范围时动作，对系统起到保护作用。
减压阀属于工艺阀门，可使高压物流减压，以满足后系统对压力的要求，其工作过程是连续的。
