2020-2021【物理】物理凸透镜成像的规律的专项培优易错试卷练习题含答案解析

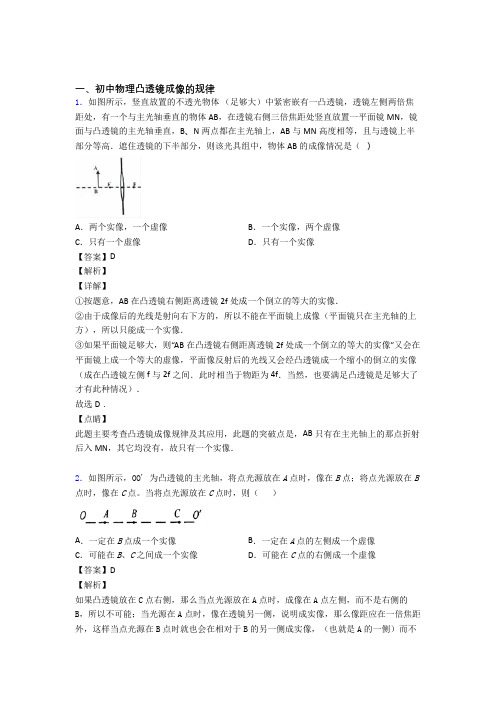

一、初中物理凸透镜成像的规律1．如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A．两个实像，一个虚像B．一个实像，两个虚像C．只有一个虚像D．只有一个实像【答案】D【解析】【详解】①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像．②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像．③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像”又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间．此时相当于物距为4f．当然，也要满足凸透镜是足够大了才有此种情况）．故选D．【点睛】此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN，其它均没有，故只有一个实像．2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。

当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．故选D．3．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．4．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S 在凸透镜的焦点以内，由u ＜f ，成正立放大的虚像S ′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

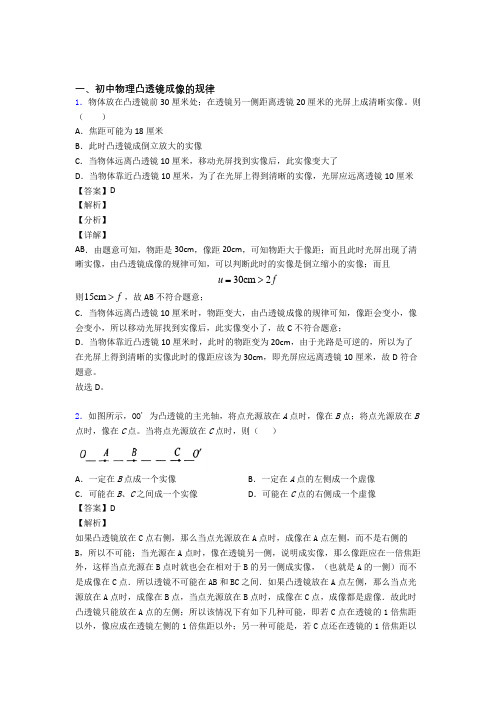

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。

当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．故选D．3．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．4．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．5．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

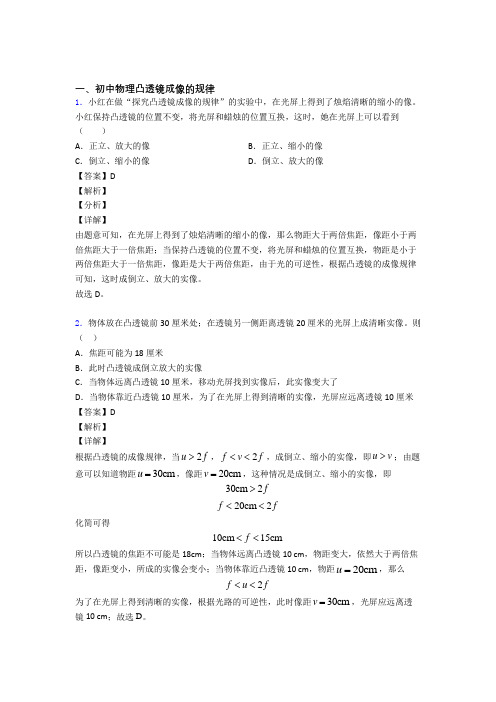

一、初中物理凸透镜成像的规律1．小红在做“探究凸透镜成像的规律”的实验中，在光屏上得到了烛焰清晰的缩小的像。

小红保持凸透镜的位置不变，将光屏和蜡烛的位置互换，这时，她在光屏上可以看到（ ）A ．正立、放大的像B ．正立、缩小的像C ．倒立、缩小的像D ．倒立、放大的像【答案】D【解析】【分析】【详解】由题意可知，在光屏上得到了烛焰清晰的缩小的像，那么物距大于两倍焦距，像距小于两倍焦距大于一倍焦距；当保持凸透镜的位置不变，将光屏和蜡烛的位置互换，物距是小于两倍焦距大于一倍焦距，像距是大于两倍焦距，由于光的可逆性，根据凸透镜的成像规律可知，这时成倒立、放大的实像。

故选D 。

2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（ ）A ．焦距可能为18厘米B ．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．5．将一物体放在凸透镜前，使物距依次为6cm 、18cm 和24cm ，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式A ．f ＜6cmB ．6cm ＜f ＜18cmC ．9cm ＜f ＜12cmD ．18cm ＜f ＜24cm【答案】C【解析】【分析】【详解】当物距为6cm 时，成放大的虚像，所以f ＞6cm ．当物距等于18cm 时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm ＜f ＜18cm ． 当物距等于24cm 时，成缩小的实像，所以24cm ＞2f ，则f ＜12cm ．故：9cm ＜f ＜12cm ，C 符合题意．选C ．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．6．小明探究“凸透镜成像规律”，当蜡烛到透镜的距离是30cm时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

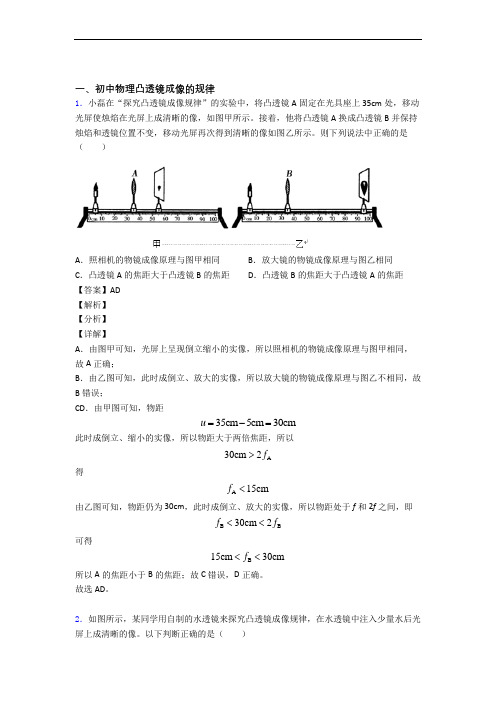

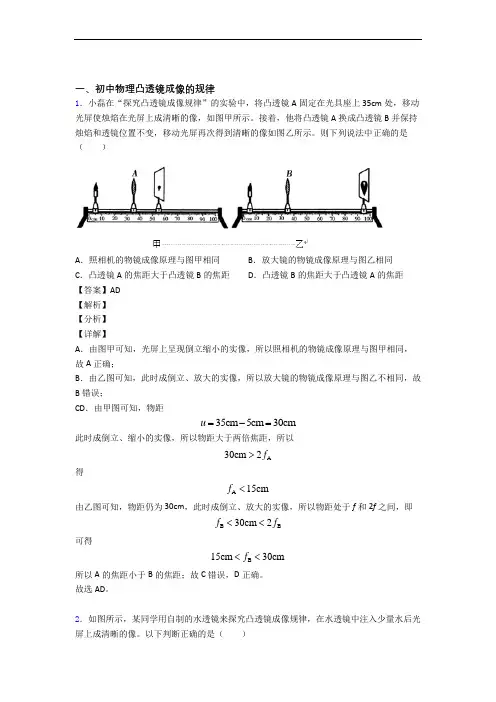

一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。

则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。

故选AD 。

2．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

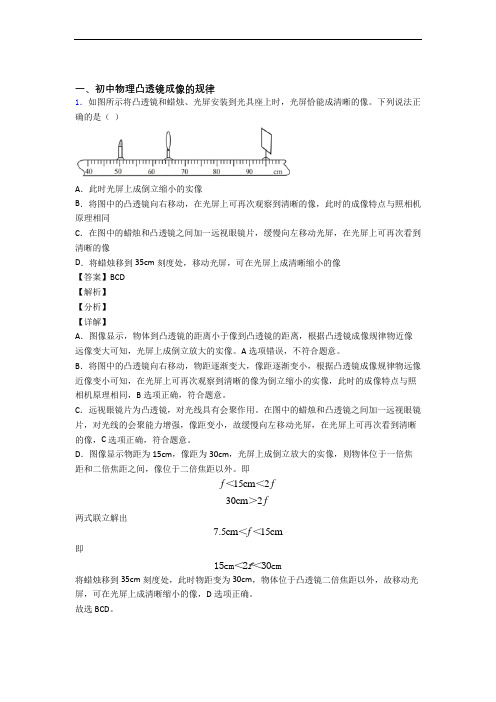

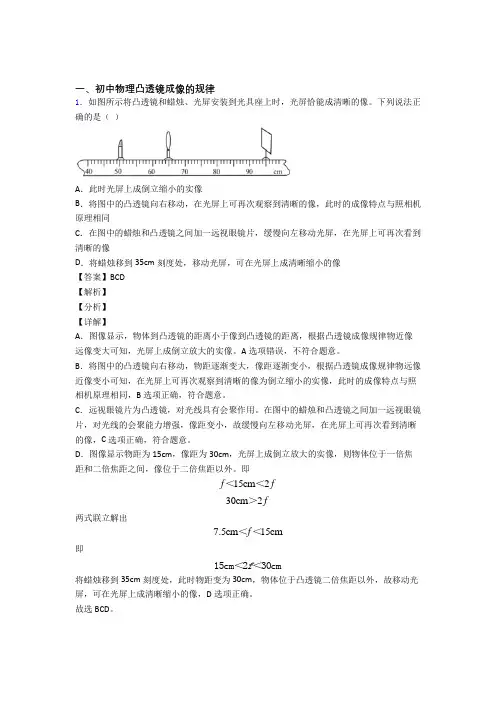

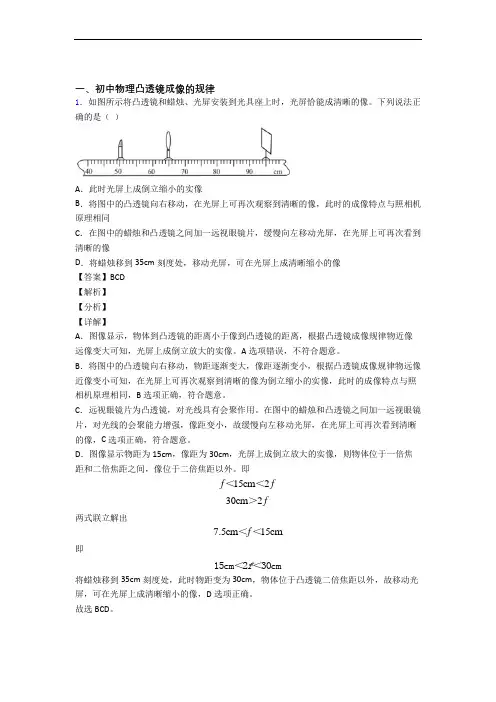

一、初中物理凸透镜成像的规律1．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。

下列说法正确的是（）A．此时光屏上成倒立缩小的实像B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像【答案】BCD【解析】【分析】【详解】A．图像显示，物体到凸透镜的距离小于像到凸透镜的距离，根据凸透镜成像规律物近像远像变大可知，光屏上成倒立放大的实像。

A选项错误，不符合题意。

B．将图中的凸透镜向右移动，物距逐渐变大，像距逐渐变小，根据凸透镜成像规律物远像近像变小可知，在光屏上可再次观察到清晰的像为倒立缩小的实像，此时的成像特点与照相机原理相同，B选项正确，符合题意。

C．远视眼镜片为凸透镜，对光线具有会聚作用。

在图中的蜡烛和凸透镜之间加一远视眼镜片，对光线的会聚能力增强，像距变小，故缓慢向左移动光屏，在光屏上可再次看到清晰的像，C选项正确，符合题意。

D．图像显示物距为15cm，像距为30cm，光屏上成倒立放大的实像，则物体位于一倍焦距和二倍焦距之间，像位于二倍焦距以外。

即＜＜15cm2f f＞30cm2f两式联立解出7.5cm15cm＜＜f即f15cm＜2＜30cm将蜡烛移到35cm刻度处，此时物距变为30cm，物体位于凸透镜二倍焦距以外，故移动光屏，可在光屏上成清晰缩小的像，D选项正确。

故选BCD。

2．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。

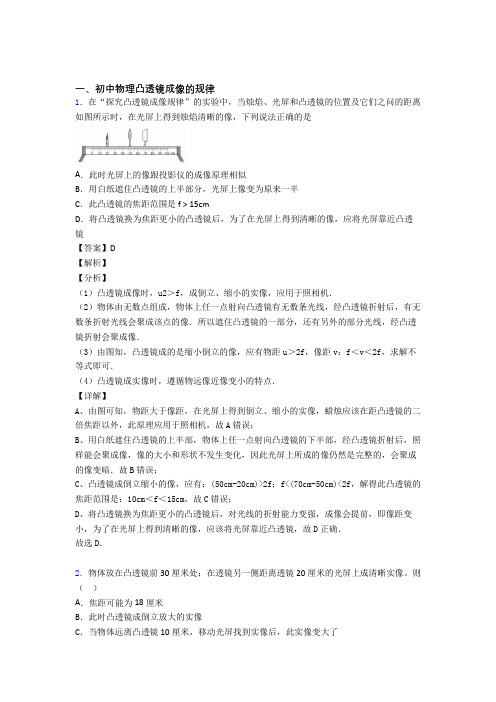

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

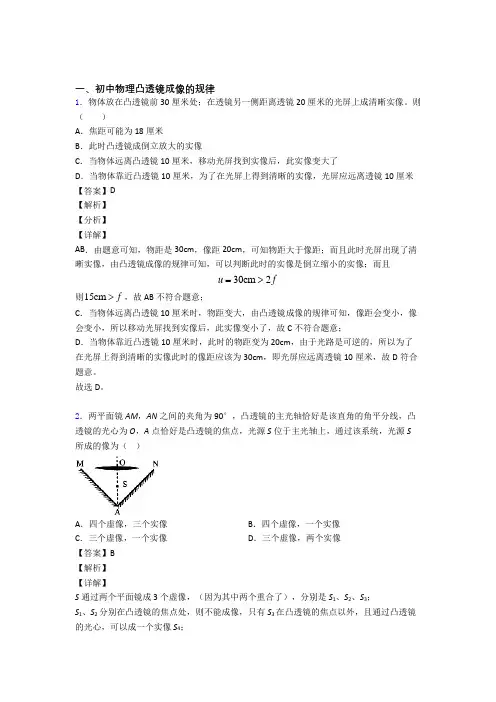

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S 在凸透镜的焦点以内，由u ＜f ，成正立放大的虚像S ′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB ．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C ．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．4．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

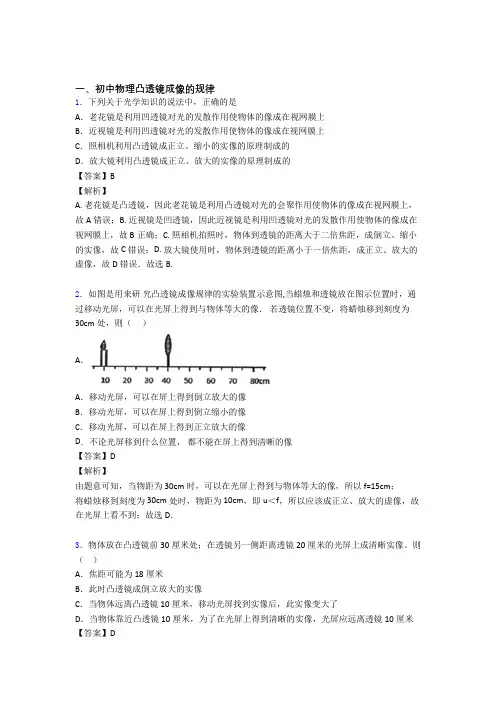

一、初中物理凸透镜成像的规律1．下列关于光学知识的说法中，正确的是A．老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上B．近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C．照相机利用凸透镜成正立、缩小的实像的原理制成的D．放大镜利用凸透镜成正立、放大的实像的原理制成的【答案】B【解析】A. 老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A错误；B. 近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确；C. 照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D. 放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像，故D错误．故选B.2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

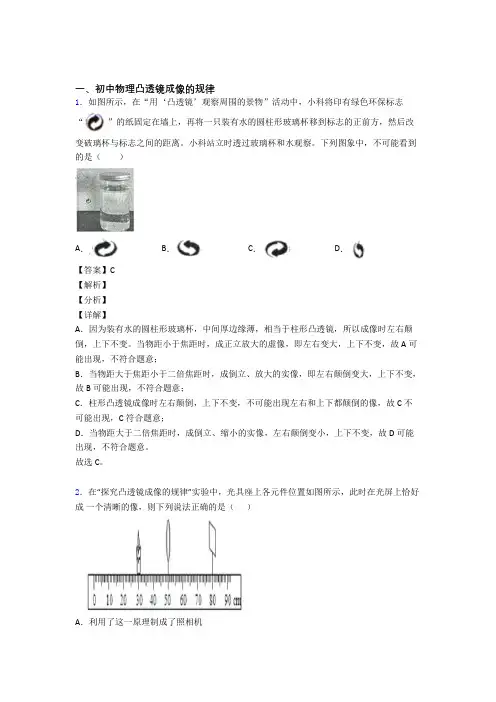

一、初中物理凸透镜成像的规律1．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。

小科站立时透过玻璃杯和水观察。

下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。

当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。

故选C。

2．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（ ）A ．该凸透镜的焦距是16cmB ．把物体从距凸透镜12cm 处移动到24cm 处的过程中，像逐渐变小C ．当u=20cm 时成放大的像．投影仪就是根据这一原理制成的D ．当u=12cm 时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm 时，像距也为16cm ，即都等于二倍焦距，所以该凸透镜的焦距是8cm ，故A 错误；B. 由图可知，把物体从距凸透镜12cm 处移动到24cm 处的过程中，即物距增大时，像距变小，像会逐渐变小，故B 正确；C. 当20cm u =时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制成，故C 错误；D. 当12cm u =时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D 错误． 故选B ．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm ，则下列说法正确的是（ ）A ．此时的应用是投影仪，且凸透镜的焦距小于12cmB ．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C ．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D ．将蜡烛移到距离凸透镜18cm ，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u =，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；5．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距将变小）来研究凸透镜成 像规律，当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）①将光屏靠近“水透镜”②将蜡烛远离“水透镜”③对“水透镜”注水④将光屏和蜡烛同时靠近“水透镜”A．①和②都行B．②和③都行C．①和③都行D．②和④都行【答案】B【解析】【详解】近视镜是凹透镜，给水透镜戴上近视镜后，相当于减弱了凸透镜的会聚能力，所以像远离了凸透镜，若要在光屏上得到像，须将光平远离透镜；或增大凸透镜的会聚能力，向水透镜中注水。
