风管机的风量和静压专业知识讲座

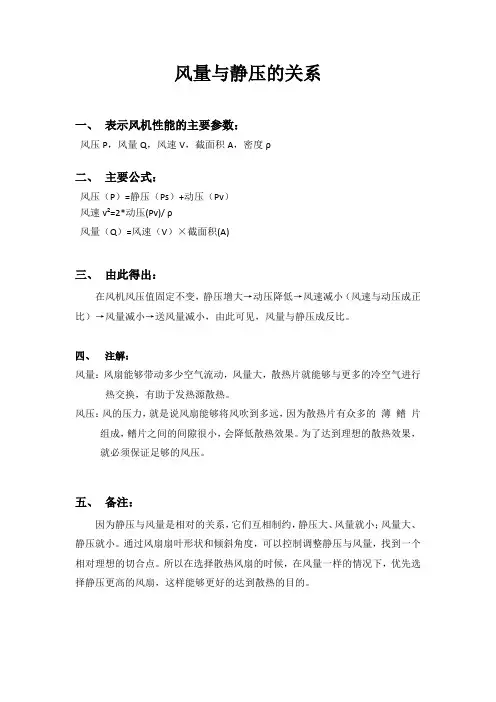

风量与静压的关系
一、表示风机性能的主要参数：
风压P，风量Q，风速V，截面积A，密度ρ
二、主要公式：
风压（P）=静压（Ps）+动压（Pv）
风速v²=2*动压(Pv)/ ρ
风量（Q）=风速（V）×截面积(A)
三、由此得出：
在风机风压值固定不变，静压增大→动压降低→风速减小（风速与动压成正比）→风量减小→送风量减小，由此可见，风量与静压成反比。

四、注解：
风量：风扇能够带动多少空气流动，风量大，散热片就能够与更多的冷空气进行热交换，有助于发热源散热。

风压：风的压力，就是说风扇能够将风吹到多远，因为散热片有众多的薄鳍片组成，鳍片之间的间隙很小，会降低散热效果。

为了达到理想的散热效果，就必须保证足够的风压。

五、备注：
因为静压与风量是相对的关系，它们互相制约，静压大、风量就小；风量大、静压就小。

通过风扇扇叶形状和倾斜角度，可以控制调整静压与风量，找到一个相对理想的切合点。

所以在选择散热风扇的时候，在风量一样的情况下，优先选择静压更高的风扇，这样能够更好的达到散热的目的。

风量与静压的关系
一、表示风机性能的主要参数：
风压P,风量Q,风速V，截面积A，密度ρ
二、主要公式:
风压（Ｐ)=静压（Ｐs)+动压(Ｐv）
风速ｖ²=２*动压（Pv）／ρ
风量（Q）＝风速(V）×截面积(A)
三、由此得出:
在风机风压值固定不变，静压增大→动压降低→风速减小(风速与动压成正比）→风量减小→送风量减小，由此可见,风量与静压成反比。

四、注解:
风量:风扇能够带动多少空气流动，风量大,散热片就能够与更多的冷空气进行热交换，有助于发热源散热.
风压:风的压力，就是说风扇能够将风吹到多远，因为散热片有众多的薄鳍片组成，鳍片之间的间隙很小,会降低散热效果．为了达到理想的散热效果,就必须保证足够的风压．
五、备注:
因为静压与风量是相对的关系,它们互相制约,静压大、风量就小；风量大、静压就小。

通过风扇扇叶形状和倾斜角度,可以控制调整静压与风量，找到一个相对理想的切合点。

所以在选择散热风扇的时候,在风量一样的情况下,优先选择静压更高的风扇,这样能够更好的达到散热的目的。

风管系统静压同风量一、引言风管系统是现代建筑中常见的通风系统，它通过调节风量和风压来实现对室内空气的流通和空调调节。

在风管系统中，静压和风量是两个重要的参数。

静压表示系统中的风气压力，而风量则表示单位时间内通过系统的空气流量。

本文将探讨风管系统静压和风量之间的关系。

二、静压和风量的概念2.1 静压静压是指风管系统中气流传输时所产生的压力。

它是由风管道、弯头、节流装置等阻力元件所引起的。

静压能够克服系统中的阻力，并将空气推送到目标位置。

静压的大小与系统中的阻力成正比。

2.2 风量风量是指单位时间内通过风管系统的空气流量。

它是衡量风管系统输送空气能力的重要指标，通常以立方米/小时或立方英尺/分钟来表示。

风量的大小决定了系统的通风效果和空调调节能力。

三、静压与风量的关系静压和风量是风管系统中紧密相关的两个参数。

它们之间存在一定的关系，需通过合理的设计和调节来实现静压同风量。

3.1 风阻特性风管系统中的风阻特性决定了静压和风量之间的关系。

风管道、弯头、节流装置等阻力元件会产生局部的风阻，从而使系统中的静压增加。

当风管系统中的阻力增加时，为了保持风量不变，需增加风机的静压能力。

3.2 风机选择风机的性能参数和工作点的选择也会影响静压和风量之间的关系。

根据系统的需求，选择合适的风机类型和功率，并调节其运行状态，以实现所需的风量和静压。

3.3 调节与平衡通过合理的调节和平衡，可以使风管系统的静压与风量实现匹配。

调节包括对风机的转速、进出口风门的开度等参数进行调整，以达到所需的风量和静压。

平衡则是指在风管系统中各个分支或末端的阻力相等，使每个部分的风量和静压保持一致。

四、优化设计与实践4.1 风管系统设计在风管系统的设计中，应考虑静压和风量的匹配要求。

根据系统的具体需求和阻力特性，选择合适的风管尺寸和布局，以减小系统中的风阻，从而降低静压。

4.2 风机选择与调整在风机的选择和调整中，要充分考虑系统的工作点和性能要求。

风管系统静压同风量一、引言风管系统是建筑物通风、空调系统的重要组成部分，其功能是将空气从空调机组送到室内各个房间，起到调节温度、湿度、洁净度等作用。

静压和风量是衡量风管系统性能的重要指标。

本文将从静压和风量两个方面详细介绍风管系统的性能。

二、静压1. 定义静压是指风管内部气流所受的压力，单位为帕斯卡（Pa）。

在风管系统中，由于气流阻力和摩擦力的存在，使得气体流动时会产生一定的阻力和损失。

这些阻力和损失会导致气体压力降低，即产生静压。

2. 静压计算方法在实际工程中，通常采用以下公式计算静压：P=KρV²/2其中，P为静压（Pa），K为系数（取决于管道形状），ρ为空气密度（kg/m³），V为流速（m/s）。

3. 静压对风量的影响在同一管道截面积下，静压越大，则通过该截面的风量越小。

因此，为了保证风管系统的正常运行，需要控制静压在一定范围内。

4. 静压控制方法为了控制静压在一定范围内，通常采用以下方法：（1）调节风机转速：通过调节风机转速来改变气流流速，从而影响静压。

（2）增加或减少风口面积：通过增加或减少风口面积来改变气流截面积，从而影响静压。

（3）改变管道形状：通过改变管道形状来影响气流阻力和损失，从而影响静压。

三、风量1. 定义风量是指单位时间内通过某一截面的空气体积，单位为立方米每小时（m³/h）或立方米每秒（m³/s）。

在风管系统中，由于气体流动时存在阻力和摩擦力等因素，使得实际通过某一截面的空气体积比理论值要小。

2. 风量计算方法在实际工程中，通常采用以下公式计算风量：Q=AV其中，Q为风量（m³/h），A为管道截面积（m²），V为气流速度（m/s）。

3. 风量对静压的影响在同一管道截面积下，风量越大，则静压越大。

因此，为了保证风管系统的正常运行，需要控制风量在一定范围内。

4. 风量控制方法为了控制风量在一定范围内，通常采用以下方法：（1）调节风机转速：通过调节风机转速来改变气流流速，从而影响风量。

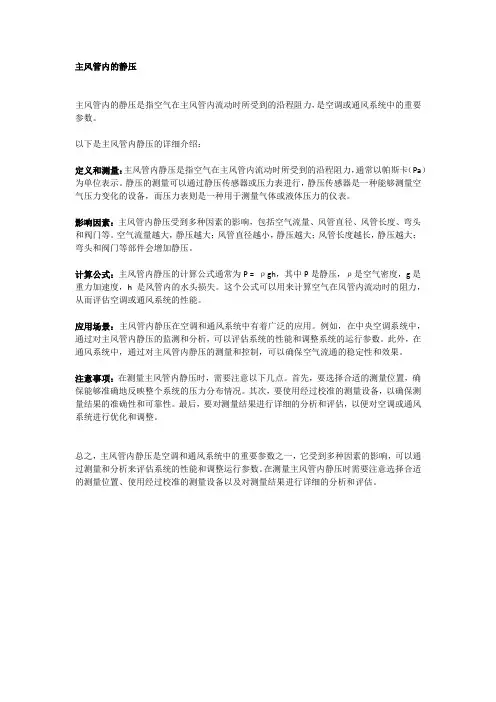

主风管内的静压主风管内的静压是指空气在主风管内流动时所受到的沿程阻力，是空调或通风系统中的重要参数。

以下是主风管内静压的详细介绍：定义和测量：主风管内静压是指空气在主风管内流动时所受到的沿程阻力，通常以帕斯卡（Pa）为单位表示。

静压的测量可以通过静压传感器或压力表进行，静压传感器是一种能够测量空气压力变化的设备，而压力表则是一种用于测量气体或液体压力的仪表。

影响因素：主风管内静压受到多种因素的影响，包括空气流量、风管直径、风管长度、弯头和阀门等。

空气流量越大，静压越大；风管直径越小，静压越大；风管长度越长，静压越大；弯头和阀门等部件会增加静压。

计算公式：主风管内静压的计算公式通常为P = ρgh，其中P是静压，ρ是空气密度，g是重力加速度，h是风管内的水头损失。

这个公式可以用来计算空气在风管内流动时的阻力，从而评估空调或通风系统的性能。

应用场景：主风管内静压在空调和通风系统中有着广泛的应用。

例如，在中央空调系统中，通过对主风管内静压的监测和分析，可以评估系统的性能和调整系统的运行参数。

此外，在通风系统中，通过对主风管内静压的测量和控制，可以确保空气流通的稳定性和效果。

注意事项：在测量主风管内静压时，需要注意以下几点。

首先，要选择合适的测量位置，确保能够准确地反映整个系统的压力分布情况。

其次，要使用经过校准的测量设备，以确保测量结果的准确性和可靠性。

最后，要对测量结果进行详细的分析和评估，以便对空调或通风系统进行优化和调整。

总之，主风管内静压是空调和通风系统中的重要参数之一，它受到多种因素的影响，可以通过测量和分析来评估系统的性能和调整运行参数。

在测量主风管内静压时需要注意选择合适的测量位置、使用经过校准的测量设备以及对测量结果进行详细的分析和评估。

.

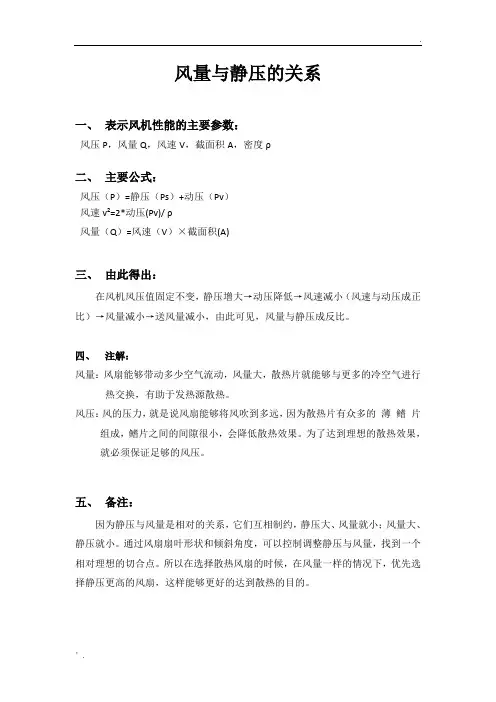

’. 风量与静压的关系
一、表示风机性能的主要参数：
风压P，风量Q，风速V，截面积A，密度ρ
二、主要公式：
风压（P）=静压（Ps）+动压（Pv）
风速v²=2*动压(Pv)/ ρ
风量（Q）=风速（V）×截面积(A)
三、由此得出：
在风机风压值固定不变，静压增大→动压降低→风速减小（风速与动压成正比）→风量减小→送风量减小，由此可见，风量与静压成反比。

四、注解：
风量：风扇能够带动多少空气流动，风量大，散热片就能够与更多的冷空气进行热交换，有助于发热源散热。

风压：风的压力，就是说风扇能够将风吹到多远，因为散热片有众多的薄鳍片组成，鳍片之间的间隙很小，会降低散热效果。

为了达到理想的散热效果，就必须保证足够的风压。

五、备注：
因为静压与风量是相对的关系，它们互相制约，静压大、风量就小；风量大、静压就小。

通过风扇扇叶形状和倾斜角度，可以控制调整静压与风量，找到一个相对理想的切合点。

所以在选择散热风扇的时候，在风量一样的情况下，优先选择静压更高的风扇，这样能够更好的达到散热的目的。

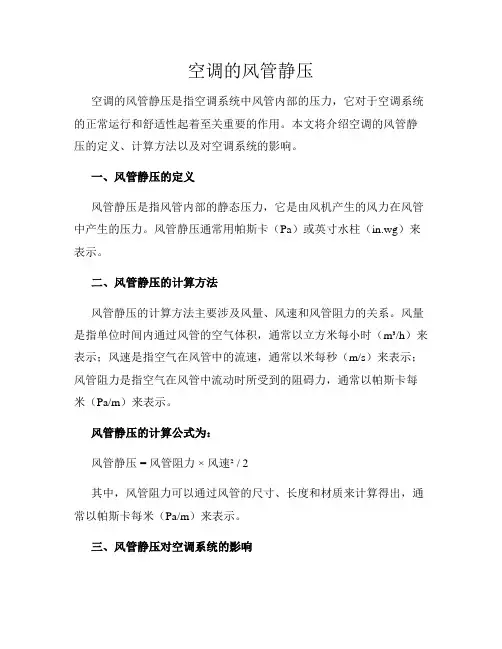

空调的风管静压空调的风管静压是指空调系统中风管内部的压力，它对于空调系统的正常运行和舒适性起着至关重要的作用。

本文将介绍空调的风管静压的定义、计算方法以及对空调系统的影响。

一、风管静压的定义风管静压是指风管内部的静态压力，它是由风机产生的风力在风管中产生的压力。

风管静压通常用帕斯卡（Pa）或英寸水柱（in.wg）来表示。

二、风管静压的计算方法风管静压的计算方法主要涉及风量、风速和风管阻力的关系。

风量是指单位时间内通过风管的空气体积，通常以立方米每小时（m³/h）来表示；风速是指空气在风管中的流速，通常以米每秒（m/s）来表示；风管阻力是指空气在风管中流动时所受到的阻碍力，通常以帕斯卡每米（Pa/m）来表示。

风管静压的计算公式为：风管静压 = 风管阻力 ×风速² / 2其中，风管阻力可以通过风管的尺寸、长度和材质来计算得出，通常以帕斯卡每米（Pa/m）来表示。

三、风管静压对空调系统的影响1. 空调系统的风量调节：通过调节风管静压，可以控制空调系统的风量。

当风管静压增加时，风量也会相应增加，从而提高空调系统的送风效果。

2. 空调系统的能耗：风管静压的增加会导致空调系统的能耗增加。

因为增加的风管静压需要风机提供更大的功率来克服阻力，从而增加了能耗。

3. 空调系统的噪音：风管静压的增加会导致空调系统的噪音增加。

因为增加的风管静压会增加风机的运转噪音，从而影响空调系统的舒适性。

4. 空调系统的均匀性：适当的风管静压可以提高空调系统的送风均匀性。

通过调节风管静压，可以使空调系统各个房间的送风量保持一致，从而提高空调系统的舒适性。

综上所述，空调的风管静压是空调系统中一个重要的参数，它对于空调系统的正常运行和舒适性起着至关重要的作用。

合理地计算和调节风管静压，可以提高空调系统的效果，降低能耗和噪音，提高舒适性。

因此，在设计和使用空调系统时，需要充分考虑风管静压的影响，并采取相应的措施来保证系统的正常运行和舒适性。

风量与静压的关系
一、表示风机性能的主要参数：
风压P，风量Q，风速V，截面积A，密度ρ
二、主要公式：
风压（P）=静压（Ps）+动压（Pv）
风速v²=2*动压(Pv)/ ρ
风量（Q）=风速（V）×截面积(A)
三、由此得出：
在风机风压值固定不变，静压增大→动压降低→风速减小（风速与动压成正比）→风量减小→送风量减小，由此可见，风量与静压成反比。

四、注解：
风量：风扇能够带动多少空气流动，风量大，散热片就能够与更多的冷空气进行热交换，有助于发热源散热。

风压：风的压力，就是说风扇能够将风吹到多远，因为散热片有众多的薄鳍片组成，鳍片之间的间隙很小，会降低散热效果。

为了达到理想的散热效果，就必须保证足够的风压。

五、备注：
因为静压与风量是相对的关系，它们互相制约，静压大、风量就小；风量大、静压就小。

通过风扇扇叶形状和倾斜角度，可以控制调整静压与风量，找到一个相对理想的切合点。

所以在选择散热风扇的时候，在风量一样的情况下，优先选择静压更高的风扇，这样能够更好的达到散热的目的。

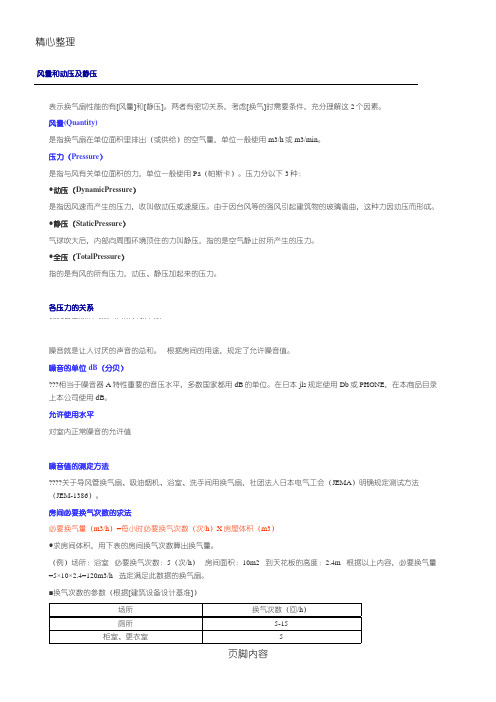

风量和动压及静压
表示换气扇性能的有[风量]和[静压]。

两者有密切关系，考虑[换气]时需要条件，充分理解这2个因素。

风量(Quantity)
是指换气扇在单位面积里排出（或供给）的空气量，单位一般使用m3/h或m3/min。

压力（Pressure）
是指与风有关单位面积的力，单位一般使用Pa（帕斯卡）。

压力分以下3种：
●动压（DynamicPressure）
）。

必要换气量（m3/h）=每小时必要换气次数（次/h）X房屋体积（m3）
●求房间体积，用下表的房间换气次数算出换气量。

（例）场所：浴室
必要换气次数：5（次/h）
房间面积：10m2
到天花板的高度：2.4m
根据以上内容，必要换气量=5×10×2.4=120m3/h
选定满足此数据的换气扇。

■换气次数的参数（根据[建筑设备设计基准]）
