03 第三章 砌筑工程

④地下混凝土及混凝土构件的砖模、舞台地龙
墙套用砖基础定额。
第二节 定额计价
（2）工程量计算 ①带形基础（砖基础）
第3砌筑工程
计量单位：m3 V=断面积*长度- V应扣+ V搭接
第二节 定额计价
其中断面积=（基础高度+大放脚折加高度）*墙厚 例：标准砖基础
第32砌4筑0工程
62.5 126
H折加= （ 0.126*0.0625+2*0.0625*0.126+3*0.0625*0.126）*2
第二节 定额计价
②砌筑基础防潮防水 第3砌筑工程 S砖基防潮层=墙厚*长度
计量单位：m2 长度----外墙按外墙中心线；内墙按内墙净长线；附
墙垛凸出部分按附墙垛折加线 S砖基立面防潮=实际展开面积
第二节 定额计价
例：某工程基础如下图所示，试计算 （1）M10水泥砂浆砌筑烧结普通砖基础工程量 （2）1：2水泥砂浆防第潮3砌筑层工程直接工程费
外墙按中心线 内墙按基底净长线计算 附墙垛凸出部分按砖垛折加长度 柱网结构均按基底净长线
第3砌筑工程
L
b
砖垛折加长度L：
a*b L= ——c——
第二节 定额计价
c a
（2）工程量计算
第二节 定额计价
②独立（杯形）基第3础砌筑工下程 垫层： V垫层=底面积*垫层厚度
③满堂基础（地下室底板）下垫层： V垫层=底面积*垫层厚度
第3砌筑工程
•清水墙：砌筑后不抹灰， 不贴面，以表现砌体本 身之感的墙体。粘土砖 清水墙要求砌筑平整， 灰缝平、直、匀，向外 部分光洁，对砖的标号 要求较高，并要求勾缝。
④按装修方法：清水墙和混水墙。
第3砌筑工程

图3-3. 龙门板
11
3.摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样 （生摆，即不铺灰），尽量使门窗垛符合砖的模数， 偏差小时可通过竖缝调整，以减小斩砖数量，并保 证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆 砖样在清水墙砌筑中尤为重要。整砖数量计算原理 如图3-4所示。
（a）
.
12
（b） 图3-4 整砖数量计算 （a）墙面排砖计算；（b）洞口排砖计算
图3-7 砌体受力情况 （a）砌体不横平；（b）拱结构
.
19
2.砂浆饱满、灰缝均匀
对砌砖工程，上面砌体的重量主要通过砌体之间的水平灰缝传 递到下面，水平灰缝不饱满或厚薄不均会使砖块不能均匀传力， 而产生弯曲、剪切破坏作用，会造成砖块折断。为此，规定实 心砖砌体水平灰缝的砂浆饱满度不得低于80％。竖向灰缝的饱 满程度，影响砌体抗透风和抗渗水的性能。水平缝厚度和竖缝 宽度规定为10mm±2mm，过厚的水平灰缝容易使砖块浮滑， 墙身侧倾，过薄的水平灰缝会影响砌体之间的粘结能力。
2.砂浆的和易性能
砂浆的和易性是指砂浆在搅拌、运输、摊铺时易于
流动并不易失水的性质。和易性包括流动性和保水 性。
在拌制砂浆时，有时为了提高砂浆的流动性、保水 性，常加入一定的掺合料(石灰膏、粉煤灰、石膏等) 和外加剂。加入的外加剂，不仅可以改善砂浆的流
动性、保水性，而且有些外加剂能提高硬化后砂浆 的粘结力和强度，改善砂浆的抗渗性和干缩等。
（a）斜槎砌图筑.3-9；接（槎b）直槎砌筑
22
5.临时施工洞口留置
在墙上留置临时施工洞口，其侧边离交接处墙面不 应小于500mm，洞口净宽度不应超过1m。临时施工 洞口应做好补砌。
不得在下列墙体或部位设置脚手眼：

• （四）空斗墙按外形尺寸以立方米计算，墙角、 内外墙铰接处，门窗洞口立边，窗台砖基屋檐处 的实砌部分已包括在定额内，不另行计算。 • （五）多孔砖、空心砖按图示厚度以立方米计算， 不扣除其孔、空心部分体积 • （六）填充墙按外形尺寸以立方米计算，其中实 砌部分定额已包括。 • （七）砖砌台阶按水平投影面积以平方米计算。 不包括梯带的宽度 • （八）小型砌体(零星砌体)包括：厕所蹲位、水 槽腿、灯箱、垃圾箱、台阶挡墙或梯带，花台、 花池、地垄墙、房上烟囱、屋面架空隔热层砖墩 等实砌体积，按立方米计算。
1
2
砖基础
砖砌体
010301001
010302001
立方米
立方米
按设计图示尺寸以体 积计算
按设计图示尺寸以体 积计算 按设计图示尺寸以体 积计算，应扣除柱、 梁等所占体积 按设计图示尺寸以体 积计算，按设计图示 尺寸以体积计算
2. 实心砖墙 1 2. 空斗墙 2
010302001
立方米
010302002
立方米
• 四、工程量计算规则（不再区分计价表和工程量清单）见 计价表 • 五、有关工程量计算的重要规定 • （一）长度 • 1、外墙墙基、外墙按外墙中心线长度计算 • 2、内墙墙基、内墙按内墙基最上一步净长度计算。基础 大放脚T形接头处重叠部分以及嵌入基础的钢筋，铁件， 管道，基础防水砂浆防潮层，通过基础单个面积在0.3平 方米以内孔洞所占的体积不扣除。 • 3、墙基长度计算规则 • 无论是墙基还是砖墙砌体都需要计算墙的长度。这也是 计算关于垫层、砖墙、墙体的基础工程量。根据墙的位置， 墙的长度计算主要有三种情况，1、墙体接头为90度，2、 墙体接头为“+”形，3、墙体接头为180度。
•
• • • •

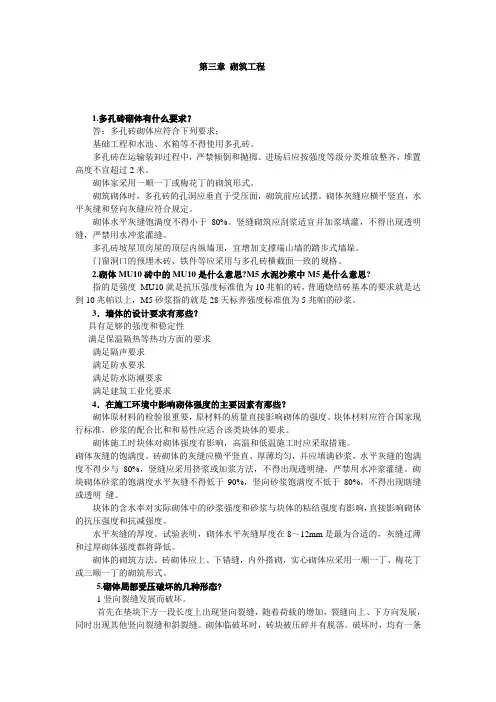

第三章砌筑工程1.多孔砖砌体有什么要求？答：多孔砖砌体应符合下列要求；基础工程和水池、水箱等不得使用多孔砖。

多孔砖在运输装卸过程中，严禁倾倒和抛掷。

进场后应按强度等级分类堆放整齐，堆置高度不宜超过2米。

砌体家采用一顺一丁或梅花丁的砌筑形式。

砌筑砌体时，多孔砖的孔洞应垂直于受压面，砌筑前应试摆。

砌体灰缝应横平竖直，水平灰缝和竖向灰缝应符合规定。

砌体水平灰缝饱满度不得小于80%。

竖缝砌筑应刮浆适宜并加浆填灌，不得出现透明缝，严禁用水冲浆灌缝。

多孔砖坡屋顶房屋的顶层内纵墙顶，宜增加支撑端山墙的踏步式墙垛。

门窗洞口的预埋木砖、铁件等应采用与多孔砖横截面一致的规格。

2.砌体MU10砖中的MU10是什么意思?M5水泥沙浆中M5是什么意思?指的是强度MU10就是抗压强度标准值为10兆帕的砖，普通烧结砖基本的要求就是达到10兆帕以上，M5砂浆指的就是28天标养强度标准值为5兆帕的砂浆。

3．墙体的设计要求有那些？具有足够的强度和稳定性满足保温隔热等热功方面的要求满足隔声要求满足防水要求满足防水防潮要求满足建筑工业化要求4．在施工环境中影响砌体强度的主要因素有那些？砌体原材料的检验很重要，原材料的质量直接影响砌体的强度。

块体材料应符合国家现行标准，砂浆的配合比和和易性应适合该类块体的要求。

砌体施工时块体对砌体强度有影响，高温和低温施工时应采取措施。

砌体灰缝的饱满度。

砖砌体的灰缝应横平竖直、厚薄均匀，并应填满砂浆，水平灰缝的饱满度不得少与80%，竖缝应采用挤浆或加浆方法，不得出现透明缝，严禁用水冲浆灌缝。

砌块砌体砂浆的饱满度水平灰缝不得低于90%，竖向砂浆饱满度不低于80%，不得出现瞎缝或透明缝。

块体的含水率对实际砌体中的砂浆强度和砂浆与块体的粘结强度有影响，直接影响砌体的抗压强度和抗减强度。

水平灰缝的厚度。

试验表明，砌体水平灰缝厚度在8～12mm是最为合适的，灰缝过薄和过厚砌体强度都将降低。

砌体的砌筑方法。

砖砌体应上、下错缝，内外搭砌，实心砌体应采用一顺一丁、梅花丁或三顺一丁的砌筑形式。
