丰田车二次空气喷射系统维修实例

XX汽车工程职业学院毕业论文（设计）题目发动机电控系统的故障诊断与维修系别电子工程系专业汽车电子学生姓名指导教师撰写日期 2012年2月摘要由于现代汽车微机控制装置是一很复杂的机电一体化综合控制系统，在进行维修和维修前，首先应系统全面的掌握整个系统的结构、原理和电气线路。

各种电子控制系统的使用及其不断的完善，使得汽车检测维修技术要求越来越高。

本文结合汽车维修的实例，对汽车发动机电控燃油喷射系统的在维修过程中常见故障的检测与诊断方法进行分析与探讨。

本课题研究的是发动机电控系统的检测与故障诊断知识，介绍了汽车发动机电控系统的概述和发动机电控系统故障诊断基本知识、发动机电子设备的故障诊断、发动机电控系统的检修以及发动机电控系统常见故障的检修等。

在发动机电控系统的概述中分别介绍了电控点火装置（ESA）、电子燃油喷射系统（EFI）、废气再循环控制（EGR）、怠速控制（ISC）、气门正时控制、二次空气喷射、油气蒸发控制等，论述了它们的组成、工作原理和作用。

在故障诊断基本知识章节中介绍了电控系统诊断的注意事项、常用工具与常用仪器、故障诊断与检修的一般程序与基本方法等。

在电子设备的故障诊断章节中介绍了汽车线路及电子设备的特点以及电路故障诊断与检修要点。

在第五章节中介绍了发动机各电控系统的检修，具体论述了各系统检修的方法，步骤，及注意事项等，并附加了流程图和表格图片。

在最后一章中介绍了电控系统常见故障的诊断与检修，列举了一些常见的维修案例，论述了故障的现象、可能的原因及故障排除方法等。

现代汽车电控系统的特点，主要体现在功能集约化、控制电子化和连接标准化上，在分析电控系统的故障时，一定要了解电器、电子设备的结构、功能和特点，各电控系统的组成、功用和工作原理，以及各种常见故障的现象、原因和排除方法等。

关键词：汽车，电控系统，诊断，维修目录1前言 (1)2发动机起动困难 (4)2.1 维修实例 (4)2.2 故障原因 (5)2.3 检测与诊断方法 (6)3 发动机无快、怠速 (8)3.1 维修实例 (8)3.2 发动机无快、怠速的故障检测与诊断分析 (8)3.3 诊断方法 (9)4 发动机暖机前怠速不稳 (9)4.1 维修实例 (9)4.2 发动机暖机前怠速不稳的故障检测与诊断分析 (10)4.2.1故障现象 (10)4.2.2故障原因 (10)4.2.3 诊断方法 (10)5 发动机暖机后怠速过低、不稳定 (11)5.1 维修实例 (11)5.2 发动机暖机后怠速过低、不稳定故障检测与诊断分析 (12)5.2.1故障现象 (12)5.2.2故障原因 (12)5.2.3 诊断方法 (12)6 发动机加速不良 (13)6.1 维修实例 (13)6.2 发动机加速不良的故障检测与诊断分析 (13)7参考文献： (15)1前言发动机电子控制应用十分普遍。

汽车维修经典案例分享【案例一】现象：某轿车出现行驶无力、加速不良的故障，调取故障码显示混合气过稀诊断：经测试，怠速时汽油压力为260Kpa，加速时可达310Kpa，说明油压正常。

读取数据流，怠速时空气质量流量为2.2g/s，低于正常值（2~4g/s)，怀疑空气流量计故障，更换后故障依旧。

然后用真空表检测真空度，显示真空值为16（正常为60~70Kpa），证明进气系统漏气，经对进气管路外部以肥皂水检漏方式检查未发现漏气部位。

思维一转，于是将与活性炭罐电磁阀相连接的真空管路拔下并用手指堵住后，发现真空值突然上升至65Kpa，仔细检查发现活性炭罐电磁阀高位卡死，更换后故障消失。

【案例二】踩制动踏板时出现发动机熄火故障现象：当踩下制动踏板时，减速效果不是很好，同时出现发动机剧烈抖动几下后随即熄火的现象，车辆失控继续向前滑行。

分析：1、如为手动挡车型出现制动熄火，则考虑是否是带档刹车熄火的正常现象。

2、制动从某种意义上讲与松开加速踏板等效，考虑怠速马达在低位卡死。

3、真空助力器在制动时出现真空漏气现象诊断：1、因该车是自动挡，带档刹车熄火不考虑2、检测无故障码3、经查，发动机怠速平稳，且稳定在850转左右，符合正常要求。

说明非怠速电动机在低位卡死造成4、在怠速状态踩制动踏板，发动机剧烈抖动几下后随即熄火，同时出现踏板变硬的感觉，这只能是真空漏气造成。

但由于怠速及正常行车发动机运转正常，所以不考虑真空助力器与进气歧管相连的真空管路，故师傅将故障锁定在真空助力器上。

5、将真空表接在进气歧管上检测，怠速时真空度为64Kpa，在踩下制动踏板瞬间（发动机开始抖动，但没有熄火），真空度下降为15Kpa，由于变化幅度大，在进气系统中能有这么大的漏气量也只有助力器了（真空管很粗），更换后故障排除。

解惑：真空助力器内部左右气室在制动过程中不能良好密封，导致在刹车时，空气大量进入左气室，继而通过单向阀及真空管路进入燃烧室，由于该车采用空气流量计，故无法感知节气门后方的进气量，导致混合气过稀而熄火。

一、系统简介丰田8A－FE发动机电控燃油喷射系统由进气、供油、点火控制三个子系统组成。

进气是指供给燃油燃烧使用的空气经过空滤器、进气管道、节气门、稳压装置后供给气缸燃烧室。

其中空滤器上装有进气温度传感器，节气门上装有检测节气门开启角度的节气门位置传感器。

供油系统由输油管路、油泵、过滤器、调压阀、喷油嘴组成。

油泵将泵出，经过滤器到喷油嘴，调压阀将汽油压力保持在进气歧管负压高的预定值上，多余汽油经回油管流回油箱。

控制系统是最重要的部分，它由ECU（中央处理器）控制燃油喷射量、点火提前角、怠速及自我诊断功能。

因此ECU又是控制系统中的“灵魂”。

ECU内储存着发动机运行的各个最佳参数值，当各个传感器将进气岐管压力、进气温度、节气门位置、真空程度、氧气含量、汽车速度等参数信号反馈至ECU时，ECU就会迅速进行参照对比计算，选出最适当的燃油喷射时间与点火时间。

8A－FE发动机的分电器是整体式的，里面装有点火线圈、点火电子组件及信号发生器，这种整体式的部件又称为点火组件（IIA）。

ECU将点火指令传送至IIA，以此控制点火组件的断通。

同时，ECU 通过节气门开度及车速信号，进行怠速控制。

ECU还内置一个自我诊断系统，可以检测到发动机信号电路的故障，并通过仪表板，以代码形式反映出来。

ECU通过三个并排的导线联插件，与点火开关、主继电器、点火组件、各个传感器、诊断器接口、怠速阀、空调放大器、冷暖器开关、尾灯、喷射器等元件连接。

二、故障码的调、读、消一、调码条件：①保证------保证挂好空挡，拉紧手刹。

②确认------确认节气门处于全关闭状态。

③尽量------尽量使发动机处于正常温度。

④测量------测量蓄电池端电压应在11V以上。

⑤关闭-------关闭其它所有用电设备。

⑥打开-------打开点火开关到ON挡。

二、调、读码方法①调码------先找到故障诊断插座，如人工方式调码需将诊断座上相应端子（丰田发动机相应端子名称是TE1和El）用跨接线跨接。

二次空气喷射系统故障检修一例车型：一辆帕萨特2.8 V6升级版轿车，行驶里程6000km。

症状：该车油耗明显过高，据驾驶员初步估算，百公里油耗达22L 左右。

诊断：首先起动发动机，发动机起动正常，怠速运转平稳；观察仪表，怠速转速在800r/min 左右，也正常；观察尾气排放情况，未发现异常现象。

连接V.A.G1552 故障诊断仪，读取发动机故障码，没有故障码显示。

进入动态测试，在读取数据流时，发现燃油修正值为＋9%（虽然未超过维修手册规定的－10%～＋10%的范围，但由于与油耗有关，还是引起了笔者的注意），其它各项数值未发现异常。

从＋9%的燃油修正值可以看出，λ氧传感器检测到尾气中有多余的氧，即空气过量。

利用尾气分析仪检测尾气，尾气中的CO 含量为0.3%，HC 含量为10ppm 左右，氧含量为16%。

可见，尾气中CO、HC 的含量是正常的，但氧的含量超出正常值（正常值为1%～2%之间）。

由此说明，λ氧传感器检测到尾气中的氧过量，即进气量较大，因而提供给发动机ECU的信号是需要增加喷油量。

由上述数据可以看出，发动机的喷油量在不断增加，而发动机怠速转速并未提高，燃油是充分燃烧的，且又有过多的空气。

那么，过多的燃油去向何处，过多的空气又是从哪里来的呢？最后，问题的焦点锁定在排气系统。

首先对排气管外观、λ氧传感器的安装位置及各连接处进行检查，均未发现异常。

该车采用了二次空气喷射系统，即将空气送到各缸排气门附近，利用燃烧后的高温，使废气中残余的HC 和CO 与空气混合后再燃烧，达到净化的目的。

根据二次空气喷射系统（见图1）的工作原理分析，燃烧产物（HC 和CO）及未燃的汽油都可以在这里燃烧，如果该系统破损，尤其是二次空气阀破损，将直接导致空气漏进排气管内，使废气中的氧含量过高，所以氧传感器提供给ECU 增加喷油的信号，燃烧不完的燃油在排气管内二次燃烧，这样反复修正，就会造成油耗增加而尾气中的CO、HC 含量又正常的现象。

摘要本篇论文以丰田皇冠轿车为例、按照故障现象、故障的分析、故障排除、故障总结这样四个步骤，论述了四个典型的故障案例：第一、丰田皇冠轿车加速行驶无力故障检修，首先对发动机进行检测寻找出故障点，确定更换压力调节故障排除。

第二、丰田皇冠轿车高转速动力不足故障检修，通过对故障码进行分析，找出问题是因发动机故障换过点火器，更换后试车故障排除。

第三、丰田皇冠发动机故障灯常亮故障检修，从发动机燃油下手，找出排气管堵塞的问题。

第四、丰田皇冠发动机怠速过高故障检修，分析发动机故障码，找出发动机怠速过高导致进气量过多，造成错误指令的发生。

第五、丰田皇冠轿车发动机停机系统故障检修，分析发动机停机故障码，找出发动机停机系统的故障，更换收发器钥匙ECU故障排除。

本文主要研究丰田汽车发动机常见故障，对其进行分析和解决。

对使用和维护汽车有着很现实的意义。

关键词：丰田皇冠，行驶无力，高转速动力不足，故障灯常亮，怠速过高，停机系统目录一、丰田皇冠轿车加速行驶无力故障检修 (2)（一）故障现象 (2)（二）故障分析 (2)（三）故障排除 (2)（四）故障小结 (3)二、丰田皇冠轿车高转速动力不足故障检修 (3)（一）故障现象 (3)（二）故障分析 (3)（三）故障排除 (4)（四）故障小结 (6)三、丰田皇冠发动机故障灯常亮故障检修 (6)（一）故障现象 (6)（二）故障分析 (6)（三）故障排除 (7)（四）故障小结 (7)四、丰田皇冠发动机怠速过高故障检修 (7)（一）故障现象 (7)（二）故障分析 (7)（三）故障排除 (8)（四）故障小结 (10)五、丰田皇冠轿车发动机停机系统故障检修 (10)（一）故障现象 (10)（二）故障分析 (10)（三）故障排除 (11)（四）故障小结 (12)结论 (13)参考文献 (13)致谢 (15)丰田皇冠轿车发动机常见故障诊断与维修绪论汽车作为现代人的代步工具已经越来越普及，越来越成为我们生活中的一部分，随着科技的发展呈结构复杂化、系统功能多样化、控制自动化和智能化、显示信息智能化发展，电子控制系统在汽车中占有越来越重要的地位，成为衡量现代汽车性能的主要标志，同时汽车的故障也日益复杂化，由以机械故障为主体发展为以电控系统故障为主体，为了改变和突破发动机电控系统故障诊断的传统观点，以现代故障诊断理论和技术为基础，建立科学、系统、合理、完善的发动机故障检测诊断系统，已成为目前汽车发动机故障检测诊断行业的必然要求。

汽车发动机电控系统的结构与维修(A) 期末复习题一、单选题１、D型EFI系统是以方式测量进气量？Ａ. 质量流量Ｂ. 速度密度Ｃ. 节流速度Ｄ. 直接测量2、在EFI系统中，关于单点喷射的说法哪一个正确？Ａ.缸内喷射程Ｂ.进气管喷射Ｃ.混合气分配均匀Ｄ.故障多3、1967年BOSCH公司研制的K—Jetronic汽油喷射系统中，使用了装置。

Ａ.ISCV阀Ｂ.油压调节器Ｃ. ECU Ｄ.传感器４、L型电控燃油喷射的主控信号来自于。

Ａ.空气流量计和转速传感器Ｂ.空气流量计和水温传感器Ｃ.进气压力和进气温度传感器Ｄ.进气压力和转速传感器５、关于热线式空气流量计，哪一种是不正确的？Ａ.进气阻力小Ｂ.测量的是空气体积流量Ｃ.用于L型EFI系统Ｄ.测量精确６、在怠速控制中，怠速控制阀可以调节排气中有害气体的排量。

Ａ.HCＢ.CO Ｃ.NOＤ.NO27、D—Jetronic汽油喷射系统中，使用传感器，测量进气流量的。

Ａ.翼片式空气流量Ｂ.进气歧管压力Ｃ.热线式空气流量Ｄ.涡流式空气流量8、故障码不能通过方法清除。

Ａ.拔下EFI保险丝Ｂ. 断开ECU电源Ｃ.拆下蓄电池负极Ｄ.关闭点火开关9、起动期间，基本燃油喷射时间是由信号决定的。

Ａ.发动机转速Ｂ.水温Ｃ.进气量Ｄ.进气压力10、1979年BOSCH公司在L型燃油喷射系统基础上，将点火控制与燃油喷射控制组合在一起，构成了当今广泛采用的控制系统。

Ａ. EEC—IV Ｂ. C—Y Ｃ. LH—JetronicＤ. Motronic11、当节气门急剧关闭时，空燃比大幅度变化，这时怠速控制阀处于全开状态，其目的是。

Ａ.减少NO X排放Ｂ.减少HC和CO排放Ｃ.实施发动机制动Ｄ.提高发动机转速12、为减少有害气体的排放，在下列哪一种工况下，最适合实行闭环控制？Ａ.起动Ｂ.大负荷Ｃ.加速Ｄ.中负荷13、下列哪一种装置测量是空气质量流量？Ａ.翼片式空气流量传感器Ｂ.进气歧管压力传感器Ｃ.热线式空气流量传感器Ｄ.涡流式空气流量传感器14、造成电控发动机混合气偏浓的可能原因是。

汽车维修案例分析案例一、一汽捷达怠速不稳故障现象：一辆1999款捷达轿车，配置ATK发动机，行驶里程超过２0万km。

该车怠速耸车，转速忽高忽低，遇红灯时常会熄火。

更奇怪的是开空调不提速，怠速转速也不爱影响（按理说，如果开空调不提速，应该出现怠速转速降低甚至熄火的现象）。

故障分析和诊断：接车后，用修车王SY380电脑诊断仪调出故障码，显示“系统正常”，没有故障码。

看来只能用常规方法检查。

测试燃油油压为280kPa，拔掉油压调节器真空管，油压上升到310kPa，正常。

用万用表测量点火高压线电阻，有两个缸竟达到6kΩ，走出正常值2kΩ。

然后将高压线全部换新，因发现点火线圈外壳有裂痕也将其换掉。

该车好长时间没有保养过，根据车主要求，干脆连火花塞及氧传感器全都换新的。

接下来打开点火开关ON，启动发动机，奇怪的是连打多次马达，车竟然不能启动。

因理不出头绪，工作一度中断，检修陷入迷惘中。

经过冷静地分析，点火线圈有高压火，喷油器工作正常喷油。

这种情况不能启动可能有两种原因：一是混合气过稀，二是混合气偏浓。

检查进气管路没有破损，拔掉四个缸喷油器的电源控制插头，打马达，车启动了，但是3s后烧完进气道内剩余燃油又一次熄火。

又插上喷油器电源手头，车启动了，但怠速时还是耸车，忽高忽低要熄火的样子。

这时想到可能是混合气偏浓，导致开空调时不提速、怠速也不下降。

捷达车空调工作的原理是：打开空调开关，通过空调继电器线路分为两路，一路到高低压组合开关及其它元件，另一路至发动机控制单元ECU的10脚，作为空调请求信号，控制单元ECU 接到空调请求信号后控制ECU8脚到J147空调切断继电器。

J147空调全负荷切断继电器有双向作用：一是控制空调处于全负荷时切断空调机；二是空调机开始工作时，控制发动机怠速提升。

拆开后发现它不是一个普通的线圈继电器，而是一个电子线路，因此能起双向作用。

而捷达轿车的怠速机构没有设旁通道，怠速的大小由ECU控制器根据发动机工况、负荷和所需功能控制，控制节气门电机转动步数而达到节气门开度的大小，得到怠速转速。

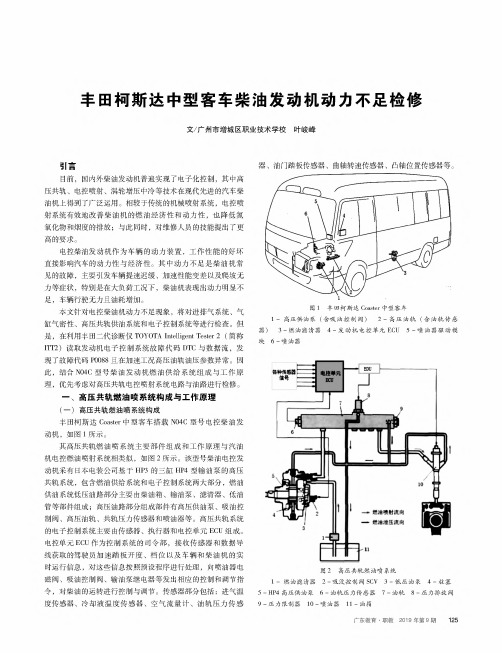

丰田柯斯达中型客车柴油发动机动力不足检修文/广州市增城区职业技术学校叶峻峰引言目前，国内外柴油发动机普遍实现了电子化控制，其中高压共轨、电控喷射、涡轮增压中冷等技术在现代先进的汽车柴油机上得到了广泛运用。

相较于传统的机械喷射系统，电控喷射系统有效地改善柴油机的燃油经济性和动力性，也降低氮氧化物和烟度的排放；与此同时，对维修人员的技能提岀了更 高的要求。

电控柴油发动机作为车辆的动力装置，工作性能的好坏直接影响汽车的动力性与经济性。

其中动力不足是柴油机常见的故障，主要引发车辆提速迟缓、加速性能变差以及爬坡无力等症状，特别是在大负荷工况下，柴油机表现出动力明显不足，车辆行驶无力且油耗增加。

本文针对电控柴油机动力不足现象，将对进排气系统、气缸气密性、高压共轨供油系统和电子控制系统等进行检查。

但是，在利用丰田二代诊断仪TOYOTA Intelligent Tester2（简称ITT2）读取发动机电子控制系统故障代码DTC与数据流，发现了故障代码POO88且在加速工况高压油轨油压参数异常。

因此，结合N04C型号柴油发动机燃油供给系统组成与工作原理，优先考虑对高压共轨电控喷射系统电路与油路进行检修。

一、高压共轨燃油喷系统构成与工作原理（一）高压共轨燃油喷系统构成丰田柯斯达Coaster中型客车搭载N04C型号电控柴油发动机，如图1所示。

其高压共轨燃油喷系统主要部件组成和工作原理与汽油机电控燃油喷射系统相类似，如图2所示。

该型号柴油电控发动机采有日本电装公司基于HP3的三缸HP4型输油泵的高压共轨系统，包含燃油供给系统和电子控制系统两大部分，燃油供油系统低压油路部分主要由柴油箱、输油泵、滤清器、低油管等部件组成；高压油路部分组成部件有高压供油泵、吸油控制阀、高压油轨、共轨压力传感器和喷油器等。

高压共轨系统的电子控制系统主要由传感器、执行器和电控单元ECU组成。

电控单元ECU作为控制系统的司令部，接收传感器和数据导线获取的驾驶员加速踏板开度、档位以及车辆和柴油机的实时运行信息，对这些信息按照预设程序进行处理，向喷油器电磁阀、吸油控制阀、输油泵继电器等发出相应的控制和调节指令，对柴油的运转进行控制与调节。

一、单项选择题1、捷达王发动机采用的怠速控制方式为（ C ）。

A、步进电机式B、旋转滑阀式C、直流电机式D、占空比控制阀式 2、小红旗发动机怠速时节流阀体所能控制的节气门开度为（ B ） A、2°～5° B、2.5°～6.5° C、2°～6° D、2°～8° 3、EGR系统的功用是（ B ）A、扼 HC的生成量B、扼制NOX的生成量C、扼制CO的生成量D、扼制HC、CO 的生成量 4、油箱通风系统电磁阀损坏会造成的故障现象是（ D ）A、不能启动B、怠速转速上升C、怠速熄火D、怠速不稳 5、二次空气喷射系统的主要是在下列哪个工况工作（ A ） A、启动 B、小负荷 C、中等负荷 D、大负荷 6、宝来1.8T发动机采用的增压方式是（ A ）A、废气涡轮增压B、谐波增压C、共振增压D、可变配气相位 7、丰田发动机采用的VVTI是（ B ）A、分段可变配气相位B、连续可变配气相位C、连续可变配气相位及分段变气门升程D、连续可变配气相位及连续变气门升程8、减小进气管的阻力可以提高发动机的（ B ）A机械效率 B、充气效率 C、热效率 D、燃烧效率 9、二次空气喷射系统的作用是（ D ）A、减少氮的氧化物 B、只减少碳氢 C、只减少一氧化碳 D、减少碳氢和一氧化碳 10、可变进气道控制装置损坏将引起（ D ）A、低速一定动力不足B、高速一定动力不足C、高、低转速动力都不足D、可能低速动力不足或高速动力不足11、发动机断油控制不包括下面哪种情况（ B ）A、减速断油B、急加速断油C、无点火确认信号（点火反馈）断油D、溢油消除12、电控发动机在接通点火开关（转到“NO”位置）时，故障指示灯点亮，发动机起动后，该指示灯熄灭，这表时（ C ）A、电控系统有故障B、故障指示灯有故障C、电控系统工作正常D、供油部分有故障 13、三元催化器可以（ A ）A、还原NOX，氧化HC和COB、还原HC，氧化NOX和COC、还原CO，氧化HC 和NOXD、氧化NOX，还原HC和CO14、废气再循环系统的作用是（ A ）A、减少氮氧化合物B、只减少碳氢C、只减少一氧化碳D、减少碳氢和一氧化碳 15、关于三元催化转换器的转化效率（ D ）A、空燃比越大转化效率越高B、空燃比越小转化效率越高C、与空燃比无关D、在理论空燃比附近最高二、多项选择题1、为减少废气中的HC含量，电控发动机所采用的装置有：（ DE ）A、排气消声器B、废气涡轮增压装置C、活性碳罐D、二次空气喷射E、三元催化反应器 2、下列是发动机净化措施的（ ABCE ）A、曲轴箱通风B、油箱通风C、废气再循环D、废气涡轮增压E、二次空气喷射 3、发动机为了提高充气效率采取的措施有（ ABD ）A、可变配气相位B、可变进气道C、废气再循环D、废气涡轮增压E、二次空气喷射 4、下列哪种修正时点火提前角是变大的（ AB ）A、暖机修正B、怠速过热修正C、爆燃修正D、空燃比反馈修正E、怠速稳定修正 5、下列哪种修正时点火提前角是变小的（ BC ）A、暖机修正B、过热修正C、爆燃修正D、空燃比反馈修正E、怠速稳定修正 6、影响怠速转速的因素有（ ABCDE ）A、冷却液温度B、进气温度C、空调开关D、转向助力E、自动变速器档位开关 7、不影响怠速转速的因素有（ CD ）A、转向助力B、自动变速器档位开关C、蓄电池电压D、节气门位置传感器E、怠速电机 8、在冷怠速下不工作的系统有（ ABCD ）A、曲轴箱通风B、油箱通风C、废气再循环D、可变进气道E、二次空气喷射 9、废气再循环系统在哪种情况下应不工作（ ABCE ）A、启动B、怠速C、冷却液温度低于80℃D、中等转速、冷却温度高于80℃E、大负荷 10、故障自诊断系统的功用有（ ABD ）A、监测所有零部件的工作情况B、存储故障码C、自动修复损坏传感器D、提示驾驶员有故障E、替代执行器11、运转过程中发动机故障指示灯常亮表示（ AD ）A、空气流量计损坏B、汽油泵损坏C、火花塞损坏D、水温传感器损坏E、油压调节器损坏 12、电控单元损坏的故障现象有（ ABCD ）A、启动困难B、怠速不稳C、动力不足D、油耗过大E、发动机异响名词解释复习题怠速控制怠速控制的实质就是进气量的控制。

目录任务一任务二任务三任务四电子控制系统的构造与工作原理任务五电控燃油喷射系统故障诊断与排除任务一燃油喷射系统组成及工作原理【任务目标】1.掌握电子控制燃油喷射系统的基本组成；2.掌握电控汽油喷射系统的组成及工作原理；3.能够叙述燃油系统组成；4.能够完成喷油器的检查与更换。

【任务描述】据用户描述，自己的雪佛兰科鲁兹汽车，当打开点火开关起动发动机时，点火多次都不能起动，经用户仔细检查油箱中的燃油足够，其他各个系统均工作正常，在次打开点火开关还是不能起动发动机，用户在次检查燃油箱处，发现燃油箱中的燃油泵没有任何反映，根据用户的上述反映判断可能是燃油泵出现了故障。

【知识储备】一、电子控制燃油喷射系统概述燃油喷射指用喷油器在低压下（250～350kPa）将汽油以雾状直接喷射到进气总管、进气歧管或气缸中，与空气混合形成可燃混合气，其目的是为了提高雾化质量，改善燃烧状况。

根据燃油的喷射位置，电控燃油喷射系统分为缸内喷射式和缸外喷射式。

缸内喷射式将高压涡流喷油器安装在气缸盖上，将汽油直接喷入气缸，比缸外喷射更省油且动力更大。

缸外喷射式将喷油器安装在进气总管上（单点喷射）或各缸进气歧管靠近进气门处（多点喷射）。

汽油在气缸燃烧,必须先喷散成雾状并蒸发,与空气按一定比例混合，这样的混合物叫可燃混合气。

可燃混合气中汽油含量叫可燃混合气浓度,用空燃比“R”或过量空气系数“α”表示。

理论上完全燃烧1kg汽油需要14.7kg空气。

可燃混合气中空气与燃油的比值称为空燃比。

R=14.7（α=1）的混合气称为标准混合气；R＜14.7（α＜1）的混合气称为浓混合气；R＞14.7（α＞1）的混合气称为稀混合气。

冷起动工况时，汽油雾化不良， 要求供给的极浓的混合器，混合气成分为α=0.2～0.6。

在暖机、怠速阶段吸入空气量极少，汽油同样雾化蒸发不良， 需要浓混合气，α=0.6～0.8 。

在加速及大负荷时，为改善汽车加速性能，增大功率，也需要较浓混合气，α=0.85～0.95。

汽车电控燃油喷射系统的故障诊断及其检修目录序言 (1)第一章电控燃油喷射系统EFI概述 (2)1.1电控燃油喷射系统的发展 (2)1.2电控燃油喷射系统的优点 (2)1.3电控燃油喷射系统的类型 (3)1.4电控燃油喷的工作原理 (4)第二章电控燃油喷射元件的概述 (5)2.1电控燃油喷射系统的组成 (5)2.2空气供给系统主要元件的构造 (6)2.3燃油供给系统主要元件的构造 (8)2.4控制系统主要元件的构造 (9)第三章电控燃油喷射系统的故障与检修 (13)3.1电控燃油喷射系统常见的检测方法 (13)3.2空气供给系的主要元件的检修 (14)3.3燃油供给系的主要元件检修 (17)3.4控制系统的主要元件检修 (20)3.5电控制燃油喷射系统的常见故障 (28)致谢 (30)参考文献 (30)汽车电控燃油喷射系统的故障诊断及其检修【摘要】电控燃油喷射系统是发动机的重要组成部分，本文详细论述电控燃油喷射系统的发展历史，构成，优缺点和主要部件的组成以及在汽车上的作用，对空气供给系，燃油供给系，电子控制系的组成和各部件的作用及常见的故障做出了详细的描述，并针对故障做给出了一些的维修排故的常见方法和维修实例，最后并对燃油供给系的常见故障做出总结，从而为汽车燃油喷射系统在日常的维修保养中提供一定的参考和帮助。

【关键词】发动机电控燃油喷射系统构造维修【Abstract】Electronic fuel injection system is an important part of the engine, this paper discusses the development of electronic fuel injection system, advantages and disadvantages, the history of the main parts in the car and the effect of air supply,fuel supply,electronic control components and parts and common fault made a detailed description,and presents some of the fault do the common method of repair troubleshooting and maintenance example,Finally the fuel supplies and the common faults,which make for automobile fuel injection system in the daily maintenance of offer some reference and help.【Key word】Engine, Electronic Control Fuel Injection System ,Construction, Maintenance汽车电控燃油喷射系统的故障诊断及其检修序言随着世界社会经济的飞速发展，世界各国工程机械、运输车辆等数量的迅速增增加，随之而来的是环境问题的恶化和能源的急剧减少，如何减少汽车尾气排放，以及对油耗的降低是目前的主要问题，电控燃油喷射系统的产生使这一问题得到了相应的缓解。

机械分院汽车工程系毕业论文课题名称:丰田R A V4轿车电控系统诊断与检修姓名: 王浩学号: 580402910321专业: 汽车检测与维修班级: 09汽修中锐（2）班指导老师: 李洪娟老师二零一一年十一月目录摘要： (3)引言 (4)1 丰田RAV4发动机电控系统的概述 (5)1.1丰田RAV4发动机电控系统的优点及工作原理 (6)1.2丰田RAV4发动机电控燃油供给系统 (7)1.3燃油供给控制 (7)1.4丰田RAV4发动机点火系统 (8)1.5丰田RAV4发动机空气供给系统 (10)1.6丰田RAV4发动机怠机怠速控制 (10)2丰田RAV4发动机故障诊断方法及流程 (12)2.1发动机故障诊断方法 (12)2.2丰田RAV4怠速不稳的诊断流程 (13)2.3丰田RAV4发动机无法启动的诊断流程 (15)3 丰田RAV4发动机故障的案例 (17)3.1故障案例一丰田RAV42.0L机怠稳速不稳 (17)3.2故障案例二丰田RAV4中高速加速不良 (18)结论 (20)参考文献 (22)致谢 (23)摘要：随着汽车电子技术的日趋发展和完善，汽车发动机电控技术已达到相当高的水平，这使得汽车维修行业及维修人员面临一次新的技术挑战。

发动机作为汽车的核心部件，对汽车的整体性能有着重要的影响。

本文对丰田RAV4发动机电控系统的组成及工作原理进行了介绍与分析，并对发动机的诊断方法做出了总结。

对常见的故障诊断与排除进行了归纳，通过二个案例的详细分析总结出对发动机寻找故障的技巧和排除方法。

关键词：发动机；故障；排除；丰田RAV4丰田RAV4电控系统故障的诊断与排除引言改革开放以来，汽车工业作为我国国民经济发展的支柱产业，进入了一个蓬勃发展的时期。

一方面经过引进技术、消化吸收国外的先进技术，另一方面探索以市场为导向发展生产的道路，得到了健康的成长。

汽车工业的发展已经走入了居民家庭。

现代汽车的技术水平不断提高，特别是电子技术的应用，使汽车的结构性能发生了根本性变化，新的结构原理和装置相续涌现，发动机电控系统故障的诊断与检修问题也接踵出现，对汽车的使用及维修人员提出了新的更高的要求。

丰田轿车废气再循环控制系统（EGR）故障诊断主要介绍一台丰田轿车发动机废气再循环（EGR）控制系统，由于系统内废气温度传感器表面有很多的积碳，造成EGR系统不工作故障的诊断分析与排除过程。

标签：EGR系统；减少NOX的生成量；控制废气再循环量；废气温度传感器汽车发动机排放的尾气中含有有害物质氮氧化物（NOX），它是由参加燃烧的空气中的N2和O2反应而生成的。

废气中NOX的含量与燃烧反应的时间和空气量有关，而且主要是由反应温度决定。

因此，降低燃烧反应的温度，NOX 的含量也随之下降。

目前，降低NOX排放量较有效的装置是废气再循环（EGR）系统。

它的作用是将适量发动机燃烧后的废气，引入到发动机进气岐管，与新鲜混合气一起进入燃烧室参加燃烧，以降低发动机的燃烧最高温度，减少NOX的生成量，达到控制其在最低程度的目的。

1故障现象有一辆丰田CAMARY V6 3.0轿车，发动机型号为美款3VZ-FE。

接车时发动机故障灯不亮，但顾客反映该车在持续80km/h以上五分钟后发动机故障灯会亮起，低速行使一段时间后故障灯会自行熄灭。

然后进行路试，结果和顾客反映的情况一致。

通过调取故障码可以确定是EGR系统出了毛病，但是到底是哪里有问题？一时无法解释。

我只好先查阅该车资料，从问题的根本入手解决。

2丰田轿车的EGR系统2.1废气再循环（EGR）控制系统的工作原理EGR废气再循环是在发动机工作过程中，将一部分废气引到吸入的新鲜空气（或混合气）中返回气缸进行再循环的方法，该方法被广泛用于减少NOX的排放量。

因为废气是惰性气体，在燃烧过程中，废气吸收热量，这样将降低最高燃烧温度，也减少了NOX的生成量，因为NOX主要是在高温富氧的条件下生成的。

但是过度的废气再循环将会影响发动机的正常运行，特别是在怠速，低转速小负荷及发动机处于冷态运行时，再循环的废气将会明显降低发动机的性能。

因此应根据工况及工作条件的变化自动调整参与再循环的废气量。

丰田卡罗拉轿车空气流量计的故障诊断与排除摘要:本文主要介绍一台08款1.6排量1发动机卡罗拉行驶中熄火，导致启动后明显怠速抖动、容易熄火、加速性能差、出现冒黑烟故障，而且黑烟随加速而增多，油耗增加，阐述此类故障的维修思路和维修方法。

关键词:怠速不稳加速性能差空气流量计波形分析维修引言：随着电子控制燃油系统的普及，相应的维修技术问题不断出现，尤其是发动机控制系统中的传感器故障，以及传感器之间的相关故障更显突出。

空气流量计就是典型的例子，在检测发动机电控单元时，故障诊断仪经常显示空气流量计故障。

空气流量计是用来计算发动机进气量的传感器，在汽车电子燃油喷射系统中，把空气流量信号和发动机转速信号一起作为喷油时间的基准信号。

发动机电子控制燃油喷射系统是一个电子计算机技术正在以前所未有的速度闯入一切需要控制的机械领域典型的例子。

在这个系统中,电脑不仅能精确控制各系统工作,并且还具有故障自诊断及失效保护功能,可把故障代码存入电脑供维修参考,并启动失效保护电路,维持发动机工作。

电脑发挥功用的关键,取决于各种传感器和开关信号能否传送正确的信号,其中决定基本喷油量的空气流量传感器空气流量计()，空气流量计是电喷系统的关键部件之一，起着重要的作用。

它的作用是测量在一定时间内通过传感器的空气流量(空气流量测量值反映发动机负荷的大小)。

控制电脑() 根据发动机负荷及发动机转速两个基本参数控制基本喷油脉宽和基本点火提前角，同时根据水温、进气温度、空燃比反馈、爆震等参数进行修正。

如果空气流量计发生故障,电脑将得不到正确的进气量信号,从而不能正常地进行喷油量控制,造成混合气过浓或过稀,使发动机性能下降,或不能正常运转。

因此，空气流量计状况的好坏直接影响到车辆的行驶。

1、卡罗拉汽车空气流量计的组成和工作原理1.1 空气流量计的分类第一代简称L型（流量型）。

在节气门轴上设置一个联动的滑变电阻来测量节气门开度，进而通过转速信号及进气温度信号换算成进气量。
