建筑制图与识图练习题—模块三：建筑工程图的识图

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。

A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。

A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。

A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。

A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。

A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。

A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。

A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。

A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。

A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。

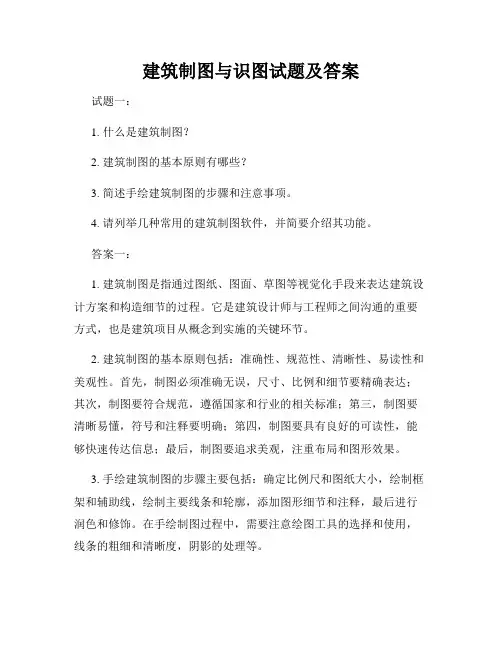

建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。

通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。

而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。

本文将介绍一些常见的建筑制图试题，并给出相应的答案。

一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。

答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。

2. 请根据提供的平面图，计算建筑物的总面积。

答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的总面积。

二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。

答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。

因此，可以判断建筑物中存在楼梯。

2. 请根据提供的剖面图，计算建筑物的总高度。

答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。

最后将各个区域的高度相加，即可得到建筑物的总高度。

三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。

答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。

2. 请根据提供的立面图，计算建筑物的立面面积。

答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的立面面积。

通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

1、以下建筑平面图纸中需要标注指北针得就是( )。

B、底层平面图2、原位标注代表该部位得特殊数值,施工时应以原位标注取值优先。

C、平法3、两个或两个以上得点、线、面具有同一得投影时,则称它们得投影( )。

•D、重合4、建筑详图得比例范围为( )。

•D、1:1-1:505、楼梯详图中需要标注得不只就是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。

•C、结构设计6、建筑用地范围内所有建筑物占地得面积与用地总面积之比叫做( )。

•A、建筑系数7、将原状图放大后加以充实,清晰详尽地标注尺寸、写出说明,并将装饰纹样进行具象补充以便参照得图样就是( )。

•B、局部放大图8、建筑给排水施工图中应画成粗实线得就是( )。

•C、排水与重力流管线9、基础详图通常为用( )剖切平面沿垂直于定位轴线方向切开基础所得到得断面图。

•B、铅垂10、柱平法施工图中,柱在不同标准层截面多次变化时,可采用( ),其余情况宜用截面注写方式。

•C、列表注写方式11、用于绘制晒图底版得图纸就是( )。

•C、硫酸纸12、装饰平面布置图得剖切形式与位置与建筑平面图( )。

•B、完全一样13、框架结构得楼层结构布置图中被现浇板遮盖住得梁不可见轮廓线应画成( )。

•A、细虚线14、房屋建筑得平面图通常采用得比例为( )。

• B、1:10015、图纸得大小称为( )。

•A、图幅16、主要表示承重结构得布置情况,构件类型、大小以及构造作法等得图纸就是( )。

•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间得连接情况以及规格、型号、参数等得图纸称为( )。

•C、电气系统图18、建筑总平面图观察基地得地貌特征主要依靠阅读( )。

•D、等高线19、观察以下图例,阅读正确得就是( )。

•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号得作用就是( )。

•D、定位21、建筑剖面图就是假想用一个或多个垂直于外墙轴线得( ),将房屋剖开,所得得投影图。

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

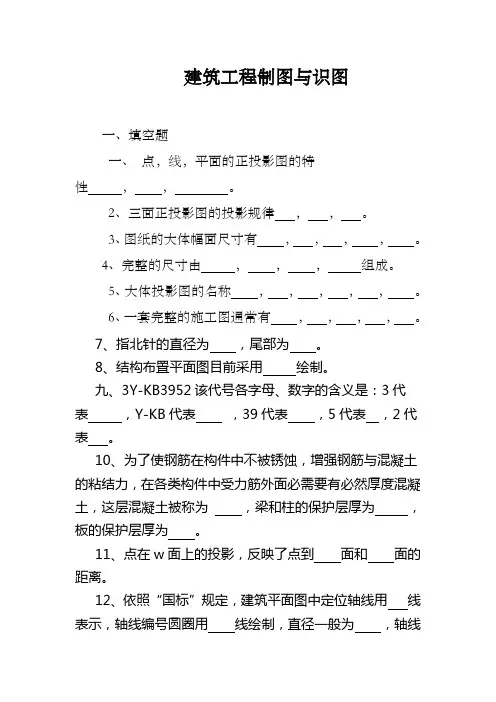

建筑工程制图与识图一、填空题一、点，线，平面的正投影图的特性，，。

2、三面正投影图的投影规律，，。

3、图纸的大体幅面尺寸有，，，，。

4、完整的尺寸由，，，组成。

5、大体投影图的名称，，，，，。

6、一套完整的施工图通常有，，，，。

7、指北针的直径为，尾部为。

8、结构布置平面图目前采用绘制。

九、3Y-KB3952该代号各字母、数字的含义是：3代表，Y-KB代表，39代表，5代表，2代表。

10、为了使钢筋在构件中不被锈蚀，增强钢筋与混凝土的粘结力，在各类构件中受力筋外面必需要有必然厚度混凝土，这层混凝土被称为，梁和柱的保护层厚为，板的保护层厚为。

11、点在w面上的投影，反映了点到面和面的距离。

12、依照“国标”规定，建筑平面图中定位轴线用线表示，轴线编号圆圈用线绘制，直径一般为，轴线编号在水平方向用，垂直方向用。

13、平面的积聚投影反映出平面对H、V面的倾角，该平面为面。

14、在钢筋混凝土结构图中的Ф6@200，其中Ф表示，@表示。

15、产生投影必需具有3个条件：，，，称为投影三要素。

16、正投影的投影规律咱们称为“三等关系”，简要归纳为，，。

17、剖面图可分为，，。

18、衡宇的组成，，，，，。

19、就建筑物的定位一般采用两种方式：，。

20、在多层和高层建筑物中一般有四个平面图，它们是：，，，和。

21、工程上常常利用的投影图有，，，。

22、建筑平面图中，外部尺寸标注三道，最外是中间是最内是。

23、尺寸标注由，，起止符号，尺寸数字组成。

24、图样中的数字应写成。

25、除标高及总平面图以m为单位外，尺寸单位都是。

26、产生投影必需具有的三个条件，，。

27、按照投影中心与投影面的位置的不同，投影可分为两大类。

即和。

28、A2的尺寸为。

29、两直线交叉，其同面投影的核心为该投影面重影点的投影，可按照其它投影判断其。

30、在必然的时刻内某一方向出现风向的次数点总观察次数的百分比为。

31、木窗详图的大体内容，，，，。
