单片机汇编语言程序设计

单片机汇编语言程序设计在当今高科技时代，单片机有着广泛的应用领域，它是一种微型电脑系统，具有集成度高、功耗低等优点。

而单片机汇编语言程序设计则是单片机开发中最基础、最重要的一环。

本文将从基础概念、程序设计流程以及实例分析等方面，全面介绍单片机汇编语言程序设计。

一、基础概念1. 单片机单片机是一种集成度非常高的微型电脑系统，它由微处理器、内存、输入输出设备以及时钟电路等部分组成。

它的主要特点是片内集成度高，体积小，功耗低。

2. 汇编语言汇编语言是一种与机器语言一一对应的低级编程语言，它是用助记符、伪指令和机器指令等表示的，比机器语言更容易理解和编写。

3. 程序设计在单片机领域，程序设计是指利用汇编语言编写单片机程序的过程，目的是为了实现特定的功能。

程序设计需要包括程序编写、调试和优化等环节。

二、程序设计流程1. 确定需求在开始编写程序之前，首先需要明确需求。

根据需要实现的功能，确定程序设计的目标和要求。

2. 构思设计根据需求，进行程序的构思设计。

确定程序的结构，拟定算法和流程图，为后续的编码工作做好准备。

3. 编写代码在进行编写代码之前，需要先熟悉单片机的指令集和编程规范。

然后，根据构思设计的结果，使用汇编语言编写程序代码。

4. 调试测试编写完成代码后，需要进行调试测试。

通过单步执行、布点断点等方式，检查程序是否存在错误，是否能够正确运行。

5. 优化改进在经过测试后，根据实际情况进行优化改进。

可以通过优化算法、减少冗余代码等方式，提高程序的执行效率和稳定性。

6. 文档记录最后，需要对程序进行文档记录。

包括程序的说明、使用方法、注意事项等，方便后续的维护和升级。

三、实例分析以LED 点亮为例，演示单片机汇编语言程序设计的实际操作步骤。

1. 硬件连接将单片机与 LED 灯连接，以 STM32F103C8T6 开发板为例，连接方式如下：- 将 LED 的长脚连接至单片机的 GPIOA.0 引脚。

- 将 LED 的短脚连接至单片机的 GND 引脚。

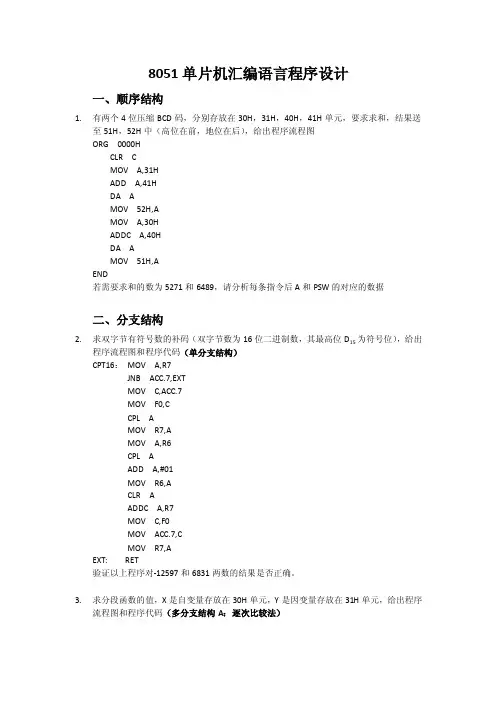

8051单片机汇编语言程序设计一、顺序结构1.有两个4位压缩BCD码，分别存放在30H，31H，40H，41H单元，要求求和，结果送至51H，52H中（高位在前，地位在后），给出程序流程图ORG 0000HCLR CMOV A,31HADD A,41HDA AMOV 52H,AMOV A,30HADDC A,40HDA AMOV 51H,AEND若需要求和的数为5271和6489，请分析每条指令后A和PSW的对应的数据二、分支结构2.求双字节有符号数的补码（双字节数为16位二进制数，其最高位D15为符号位），给出程序流程图和程序代码（单分支结构）CPT16：MOV A,R7JNB ACC.7,EXTMOV C,ACC.7MOV F0,CCPL AMOV R7,AMOV A,R6CPL AADD A,#01MOV R6,ACLR AADDC A,R7MOV C,F0MOV ACC.7,CMOV R7,AEXT: RET验证以上程序对-12597和6831两数的结果是否正确。

3.求分段函数的值，X是自变量存放在30H单元，Y是因变量存放在31H单元，给出程序流程图和程序代码（多分支结构A：逐次比较法）100010X X Y X X +>⎧⎪==⎨⎪-<⎩ FUNC1：MOV A,30HCJNE A,#00H,NZEROAJMP NEGTNZERO: JB ACC.7,POSITADD A,#1AJMP NEGTPOSIT: MOV A,#81HNEGT: MOV 31H,ARET4. 根据31H （高字节）、30H （低字节）的内容（分支转移参数）转向不同的处理程序（PRGX（X=0~n ，n>256）），给出程序流程图和程序代码（多分支结构B ：转移表）JUMP1：MOV DPTR,#TAB1MOV A,30HMOV B,#3MUL ABMOV R3,AMOV A,BADD A,DPHMOV DPH,AMOV A,31HMOV B,#3MUL ABADD A,DPHMOV DPH,AMOV A,R3JMP @A+DPTRTAB1: LJMP PRG0LJMP PRG1LJMP PRGn若（31H30H ）=364，则分析每条指令后A ，B ，DPTR 对应的数值。

单片机教案汇编语言程序设计一、引言单片机是一种小型集成电路芯片，具有独立完成特定任务的能力。

而汇编语言是一种低级程序设计语言，能够直接操作硬件资源。

本教案旨在介绍单片机的程序设计，重点讲解汇编语言的基本概念和编程技巧，帮助学习者掌握单片机的应用。

二、单片机基础知识在开始学习汇编语言程序设计之前，需要对单片机的基础知识有所了解。

主要包括单片机的结构、寄存器的作用、IO口的应用等内容。

通过对这些基础知识的学习，能够更好地理解汇编语言的工作原理和编程思路。

三、汇编语言概述汇编语言是一种使用助记符来表示机器指令的低级程序设计语言。

相对于其他高级语言，汇编语言更接近硬件层面，可直接操控单片机的寄存器和IO口。

本节将介绍汇编语言的基本概念、语法规则和常用指令集，帮助学习者熟悉汇编语言的编写方式。

四、单片机编程环境搭建在进行汇编语言程序设计前，需要搭建相应的开发环境。

常用的单片机开发工具包括Keil、IAR等。

本节将以Keil为例，介绍如何配置和使用开发工具，以及如何将程序下载到单片机中进行调试。

五、第一个汇编程序本节将以一个简单的LED闪烁程序为例，介绍如何使用汇编语言编写单片机程序。

通过对程序的分析和调试，学习者能够理解汇编语言的基本结构和编程过程，并且能够独立完成简单的单片机程序设计。

六、汇编语言编程技巧除了掌握基本的汇编语言知识外，还需要掌握一些编程技巧，以提高程序的效率和稳定性。

本节将介绍一些常用的汇编语言编程技巧，包括循环、条件判断、子程序调用等，帮助学习者编写更加复杂和实用的单片机程序。

七、实例分析本节将通过几个实例，分析并介绍实际应用中的单片机程序设计方法。

例如，如何控制电机的转动方向和速度、如何读取温湿度传感器的数据等。

通过这些实例的分析，学习者能够将所学的知识应用到实际项目中，并且能够更好地理解和解决实际问题。

八、实验设计在本教案的最后，将提供几个实验项目作为实践环节，帮助学习者巩固所学的知识和技能。

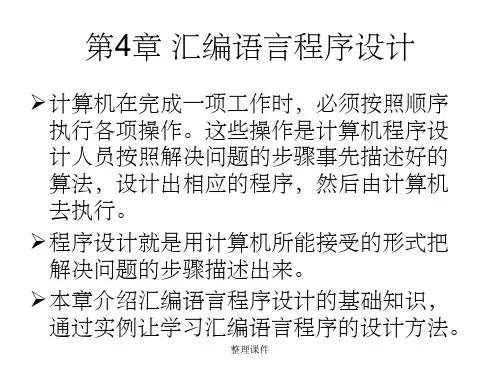

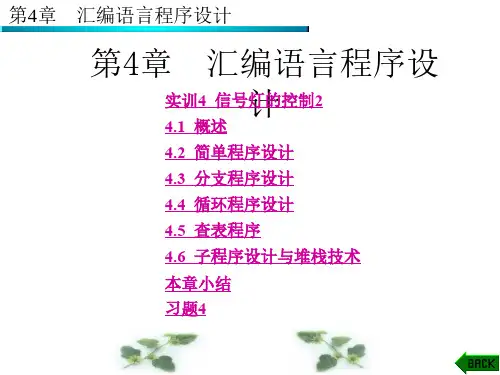

第四章教学实施计划3课堂教学实施计划第 8 课教学过程设计：复习 0 分钟；授新课 100 分钟讨论 0 分钟；其它 0 分钟授课类型（请打√）：理论课√讨论课□实验课□习题课□其它□教学方式（请打√）：讲授√讨论□示教□指导□其它□教学手段（请打√）：多媒体√模型□实物□挂图□音像□其它□4.1 汇编语言程序设计概述程序实际上是一系列计算机指令的有序集合。

我们把利用计算机的指令系统来合理地编写出解决某个问题的程序的过程，称为程序设计。

程序设计是单片机应用系统设计的重要组成部分，单片机的全部动作都是在程序的控制下进行的。

随着芯片技术的发展，很多标准的或功能型的硬件电路都集成到了芯片中，所以，软件设计在单片机应用系统开发中占的比重越来越大。

一、汇编语言和高级语言汇编语言：用助记符表示的指令称为汇编语言，用汇编语言编写的程序称为汇编语言源程序汇编语言也是面向机器的，它仍是一种低级语言。

汇编语言离不开具体计算机的硬件，与硬件紧密相关。

高级语言：高级语言不受具体“硬件”的限制，具有通用性强，直观、易懂、易学，可读性好等优点。

多数的51单片机用户使用C语言来进行程序设计。

C语言已经成为人们公认的高级语言中高效、简洁而又贴近51单片机硬件的编程语言。

二、汇编语言的特点•助记符指令和机器指令一一对应，所以用汇编语言编写的程序效率高，占用存储空间小，运行速度快，因此汇编语言能编写出最优化的程序。

•使用汇编语言编程比使用高级语言困难，因为汇编语言是面向计算机的，汇编语言的程序设计人员必须对计算机硬件有相当深入的了解。

•汇编语言能直接访问存储器及接口电路，也能处理中断，因此汇编语言程序能够直接管理和控制硬件设备。

•汇编语言缺乏通用性，程序不易移植，各种计算机都有自己的汇编语言，不同计算机的汇编语言之间不能通用。

三、汇编语言的语句格式•指令语句：每一条指令语句在汇编时都产生一个指令代码（也称机器代码），执行该指令代码对应着机器的一种操作。
