容积式热交换器维修操作手册

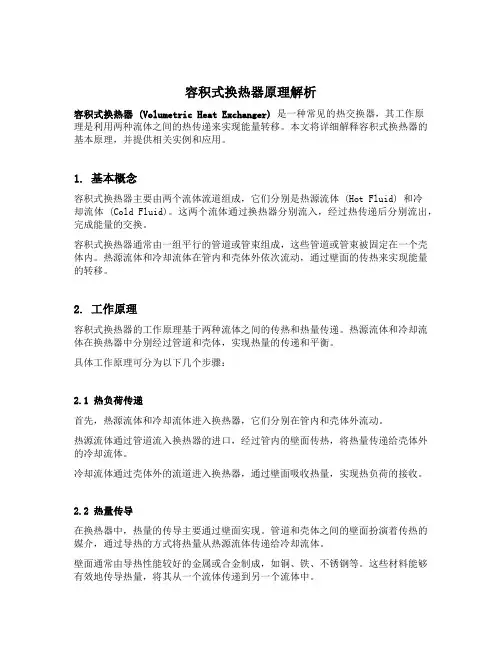

容积式换热器原理解析容积式换热器 (Volumetric Heat Exchanger)是一种常见的热交换器，其工作原理是利用两种流体之间的热传递来实现能量转移。

本文将详细解释容积式换热器的基本原理，并提供相关实例和应用。

1. 基本概念容积式换热器主要由两个流体流道组成，它们分别是热源流体 (Hot Fluid) 和冷却流体 (Cold Fluid)。

这两个流体通过换热器分别流入，经过热传递后分别流出，完成能量的交换。

容积式换热器通常由一组平行的管道或管束组成，这些管道或管束被固定在一个壳体内。

热源流体和冷却流体在管内和壳体外依次流动，通过壁面的传热来实现能量的转移。

2. 工作原理容积式换热器的工作原理基于两种流体之间的传热和热量传递。

热源流体和冷却流体在换热器中分别经过管道和壳体，实现热量的传递和平衡。

具体工作原理可分为以下几个步骤：2.1 热负荷传递首先，热源流体和冷却流体进入换热器，它们分别在管内和壳体外流动。

热源流体通过管道流入换热器的进口，经过管内的壁面传热，将热量传递给壳体外的冷却流体。

冷却流体通过壳体外的流道进入换热器，通过壁面吸收热量，实现热负荷的接收。

2.2 热量传导在换热器中，热量的传导主要通过壁面实现。

管道和壳体之间的壁面扮演着传热的媒介，通过导热的方式将热量从热源流体传递给冷却流体。

壁面通常由导热性能较好的金属或合金制成，如铜、铁、不锈钢等。

这些材料能够有效地传导热量，将其从一个流体传递到另一个流体中。

2.3 流体循环热源流体和冷却流体在换热器内的流动是由外部设备驱动的，通常通过泵或风扇来实现。

热源流体进入换热器后，被外部设备驱动流动，经过管内的壁面传热后，将热量传递给冷却流体。

热源流体在传热过程中逐渐降温，流出换热器。

冷却流体进入换热器后，通过外部设备驱动流动，沿着壳体外的流道经过壁面吸收热量。

冷却流体在传热过程中逐渐升温，流出换热器。

2.4 热平衡与效率容积式换热器的目标是实现热平衡，即使热源流体和冷却流体达到温度均衡，在两个流体之间传递的热量达到平衡状态。

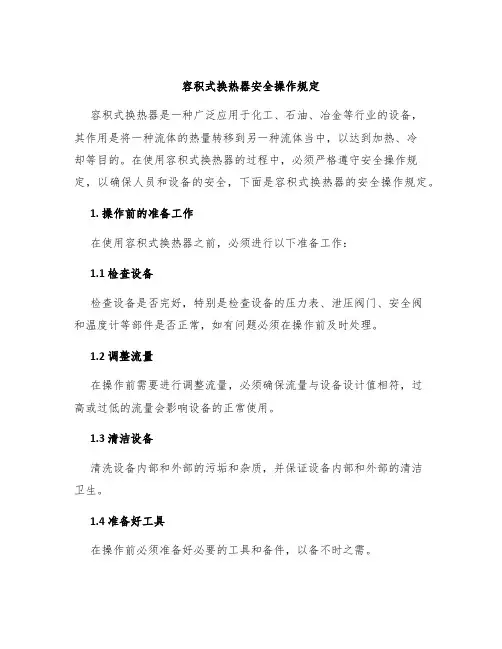

容积式换热器安全操作规定容积式换热器是一种广泛应用于化工、石油、冶金等行业的设备，其作用是将一种流体的热量转移到另一种流体当中，以达到加热、冷却等目的。

在使用容积式换热器的过程中，必须严格遵守安全操作规定，以确保人员和设备的安全，下面是容积式换热器的安全操作规定。

1. 操作前的准备工作在使用容积式换热器之前，必须进行以下准备工作：1.1 检查设备检查设备是否完好，特别是检查设备的压力表、泄压阀门、安全阀和温度计等部件是否正常，如有问题必须在操作前及时处理。

1.2 调整流量在操作前需要进行调整流量，必须确保流量与设备设计值相符，过高或过低的流量会影响设备的正常使用。

1.3 清洁设备清洗设备内部和外部的污垢和杂质，并保证设备内部和外部的清洁卫生。

1.4 准备好工具在操作前必须准备好必要的工具和备件，以备不时之需。

2. 正确的操作方法在使用容积式换热器的过程中，必须严格遵守以下操作方法：2.1 防止过载在使用容积式换热器时，必须防止其过载运行，可通过减少流量或增加设备数量的方式来调整负荷。

2.2 避免气体堵塞使用容积式换热器时，应避免气体堵塞，应选择初始液位高度适当的设备并采取适当的操作措施，如在进液前先排空容器内的气体。

2.3 观察设备运行情况在操作中必须密切关注设备的运行情况，及时发现问题并处理。

2.4 减少流量突变在进行流量变化的时候，要避免过大的流量突变，可以采取慢慢增加流量的方式，以充分使用设备的容积。

3. 安全预防措施在使用容积式换热器的过程中，必须采取以下安全预防措施：3.1 原料质量检验在投入使用前，对原料质量进行检验，并保证原料符合操作要求，以防原材料的低质量对设备造成损害。

3.2 定期检查设备定期检查设备，特别是关键部件，如泄压阀门、安全阀、压力表等，以确保安全操作。

3.3 保护周围环境在操作过程中，必须保护周围环境，避免对环境造成影响，如要进行废弃物排放，必须进行规范化处理。

以上为容积式换热器安全操作规定，操作人员必须严格遵守以上规定，确保设备正常运转和人员安全。

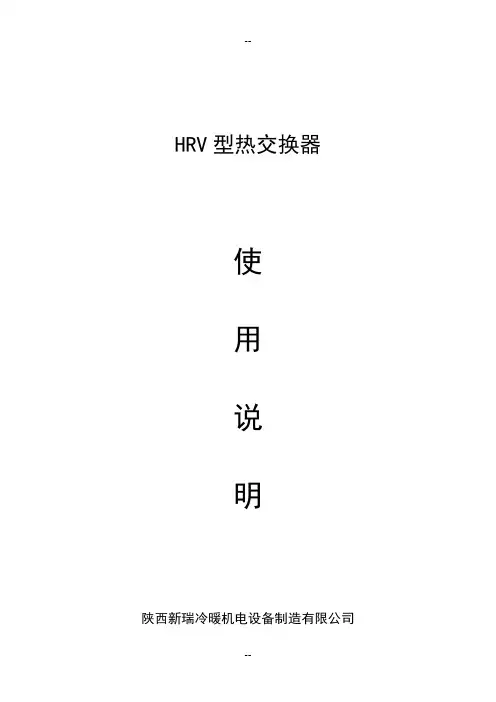

HRV型热交换器使用说明陕西新瑞冷暖机电设备制造有限公司使用操作说明一、安装要求：1．应保证换热器四周有500～600mm以上的空间距离。

2．换热器与配管连接应免受弯扭力、拉压力、振动力。

3．安装地基负荷充满介质后的设备总重为计算依据。

4．若工作介质流通系统中含有颗粒状、纤维状、固体晶体物质，应在换热器进口前方增加过滤装置，其网眼截面应<1mm。

5．根据整套机组尺寸进行合理安装，方便设备开启运行及关闭、维修等操作。

二、使用要求：1．应再次检查全螺栓螺母是否紧固。

2．开机最初1～2小时内，应严格控制介质压力、温度、缓慢开启，逐渐增加，压差<0.2Mpa。

切忌突然开车。

3．使用过程中，操作人员对工作压力、温度的急剧变化，要注意监视控制，使工作条件保持在允许的状态下。

4．设备热媒一侧正常使用压力范围0.2Mpa～0.6Mpa，温度最高不高于设备设计的温度。

被加热水一侧压力最低以使用楼层高度压力为低线，最高不高于低线0.2Mpa。

5．将电接点压力表按上列第4条被加热水最低及最高压力设定，不得经常变更。

6．将智能温控装置设定于满足使用要求的合理数值，如50℃。

三、使用注意事项：1．正常使用时，应先缓缓通入被加热一侧流体，并开启循环水泵进行系统循环；被加热一侧系统循环正常后，再缓慢的通入热媒侧流体，切记阀门开启度不可过大，够用就行。

2．正常停工时，应先缓缓的切断热媒侧流体，再缓缓的切断被加热一侧流体。

3．设备应在设计的工艺条件下工作，严禁超温超压运行。

四、操作说明：1．运行前检查各部件是否安装正确，安全阀是否正常。

2．开始运行时，首先打进水阀，关闭排污阀、出水阀。

3．打开旁通阀，开启水泵，待有水从旁通阀流出后，关闭旁通阀，打开出水阀、凝结水阀、进汽阀，设备进入正常运行。

五、维护及保养：该交换器具有一定的除垢功能，使用1～2年，根据当地水质不同，会产生一定量的水垢，可以根据具体情况，间隔一定时间段，在厂方技术人员的指导下，进行一次维修及保养。

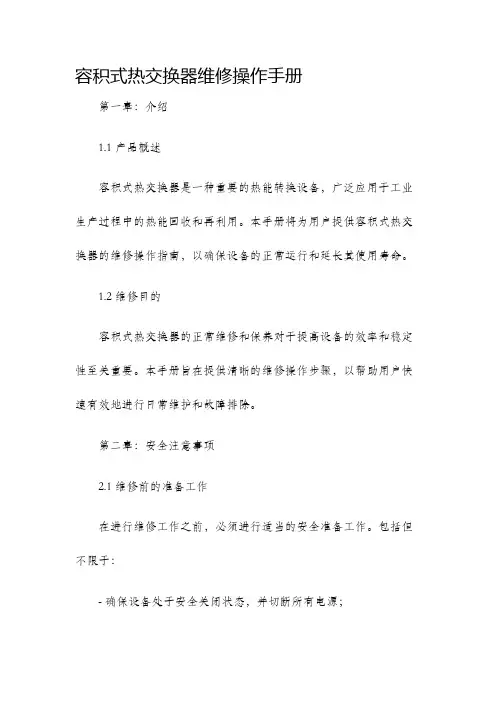

容积式热交换器维修操作手册第一章：介绍1.1 产品概述容积式热交换器是一种重要的热能转换设备，广泛应用于工业生产过程中的热能回收和再利用。

本手册将为用户提供容积式热交换器的维修操作指南，以确保设备的正常运行和延长其使用寿命。

1.2 维修目的容积式热交换器的正常维修和保养对于提高设备的效率和稳定性至关重要。

本手册旨在提供清晰的维修操作步骤，以帮助用户快速有效地进行日常维护和故障排除。

第二章：安全注意事项2.1 维修前的准备工作在进行维修工作之前，必须进行适当的安全准备工作。

包括但不限于：- 确保设备处于安全关闭状态，并切断所有电源；- 佩戴个人防护装备，如安全帽、工作手套和护目镜；- 确保维修区域通风良好，并防止火源存在；- 只有经过培训和授权的维修人员可以进行工作。

2.2 维修过程中的注意事项在进行维修操作时，需要特别注意以下事项：- 遵守设备操作指南和安全标志；- 使用适当的工具和设备，并确保其良好状态；- 防止油脂、水和其他物质进入设备；- 避免直接接触热表面，使用绝缘材料保护；- 定期检查设备的紧固件，确保其安全可靠；- 维修完成后，清理工作区域，确保无杂物和危险物质；- 维修记录和维修报告必须详细记录。

第三章：维修操作步骤3.1 日常维护容积式热交换器的日常维护工作对于保持设备的正常运行状态非常重要。

以下是一些常见的日常维护任务：- 清洁换热管道和表面，确保无污垢和堵塞；- 检查和更换密封材料，以防止泄漏；- 检查电气部件，如温度传感器和控制器；- 定期检查设备的紧固件和连接部位。

3.2 故障排除如果容积式热交换器出现故障或工作异常，及时采取故障排除措施非常重要。

以下是一些常见的故障排除步骤：- 检查电源连接是否正常，并确保电气部件正常工作；- 检查传热介质流量和压力，确保在正常范围内；- 检查换热管道是否堵塞或泄漏；- 检查阀门和流量控制器是否正常工作；- 根据设备手册和故障代码进行故障诊断。

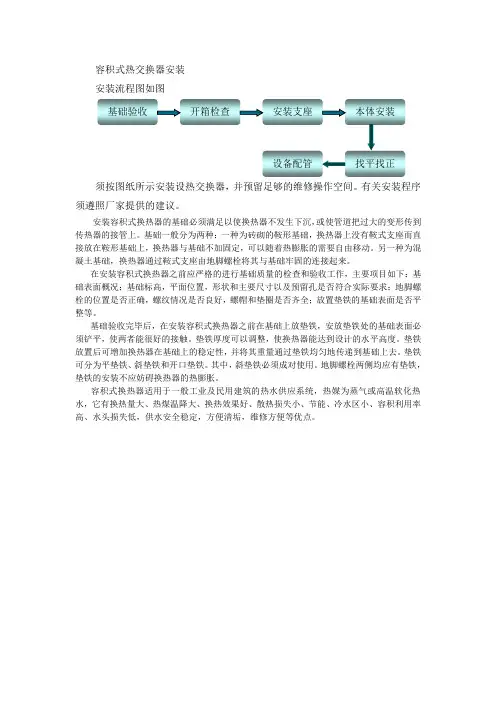

容积式热交换器安装
安装流程图如图
须按图纸所示安装设热交换器，并预留足够的维修操作空间。

有关安装程序须遵照厂家提供的建议。

安装容积式换热器的基础必须满足以使换热器不发生下沉，或使管道把过大的变形传到传热器的接管上。

基础一般分为两种：一种为砖砌的鞍形基础，换热器上没有鞍式支座而直接放在鞍形基础上，换热器与基础不加固定，可以随着热膨胀的需要自由移动。

另一种为混凝土基础，换热器通过鞍式支座由地脚螺栓将其与基础牢固的连接起来。

在安装容积式换热器之前应严格的进行基础质量的检查和验收工作，主要项目如下：基础表面概况；基础标高，平面位置，形状和主要尺寸以及预留孔是否符合实际要求；地脚螺栓的位置是否正确，螺纹情况是否良好，螺帽和垫圈是否齐全；放置垫铁的基础表面是否平整等。

基础验收完毕后，在安装容积式换热器之前在基础上放垫铁，安放垫铁处的基础表面必须铲平，使两者能很好的接触。

垫铁厚度可以调整，使换热器能达到设计的水平高度。

垫铁放置后可增加换热器在基础上的稳定性，并将其重量通过垫铁均匀地传递到基础上去。

垫铁可分为平垫铁、斜垫铁和开口垫铁。

其中，斜垫铁必须成对使用。

地脚螺栓两侧均应有垫铁，垫铁的安装不应妨碍换热器的热膨胀。

容积式换热器适用于一般工业及民用建筑的热水供应系统，热媒为蒸气或高温软化热水，它有换热量大、热煤温降大、换热效果好、散热损失小、节能、冷水区小、容积利用率高、水头损失低，供水安全稳定，方便清垢，维修方便等优点。

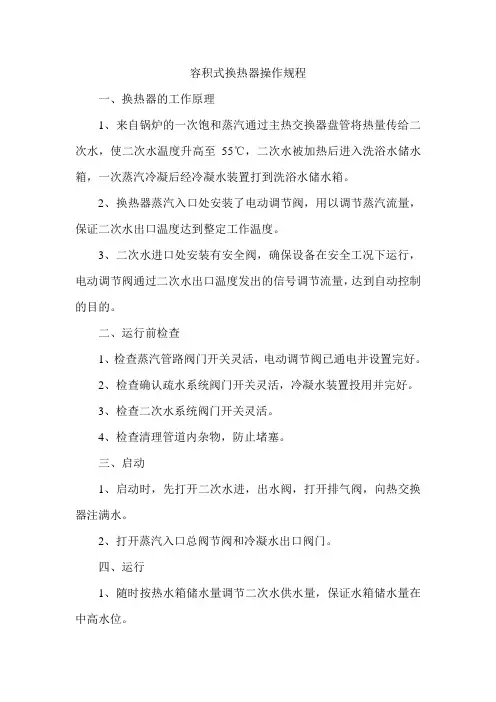

容积式换热器操作规程一、换热器的工作原理1、来自锅炉的一次饱和蒸汽通过主热交换器盘管将热量传给二次水，使二次水温度升高至55℃，二次水被加热后进入洗浴水储水箱，一次蒸汽冷凝后经冷凝水装置打到洗浴水储水箱。

2、换热器蒸汽入口处安装了电动调节阀，用以调节蒸汽流量，保证二次水出口温度达到整定工作温度。

3、二次水进口处安装有安全阀，确保设备在安全工况下运行，电动调节阀通过二次水出口温度发出的信号调节流量，达到自动控制的目的。

二、运行前检查1、检查蒸汽管路阀门开关灵活，电动调节阀已通电并设置完好。

2、检查确认疏水系统阀门开关灵活，冷凝水装置投用并完好。

3、检查二次水系统阀门开关灵活。

4、检查清理管道内杂物，防止堵塞。

三、启动1、启动时，先打开二次水进，出水阀，打开排气阀，向热交换器注满水。

2、打开蒸汽入口总阀节阀和冷凝水出口阀门。

四、运行1、随时按热水箱储水量调节二次水供水量，保证水箱储水量在中高水位。

2、运行换热器每四小时排污一次，排污时间4分钟以上。

3、换热汽运行时二次水出水温度最高不超过55℃，最低不低于45℃。

4、换热器必须在铭牌规定的参数以下运行，不得超压超温使用。

五、关机1、换热器关机时，先关闭蒸汽进口阀。

2、5分钟后，分别关闭二次水进口阀，二次水出口阀和冷凝水出口阀门。

六、维护保养1、定期检查换热器运行情况，当换热器发生泄漏时，应分析原因，如是阀门，法兰泄漏，应更换密封垫或阀门。

2、按规定定期检查校正仪器仪表。

3、停用或管路维修期间放净热交换器内部存水。

七、紧急情况处理1、突然停电时手动调节蒸汽进口阀门，保证换热器二次水出水温度在45℃-55℃之间。

2、二次供水停水时，如电动蒸汽阀失灵，关闭蒸汽总阀。

3、一次蒸汽停汽时，5分钟后关闭二次进水阀门。

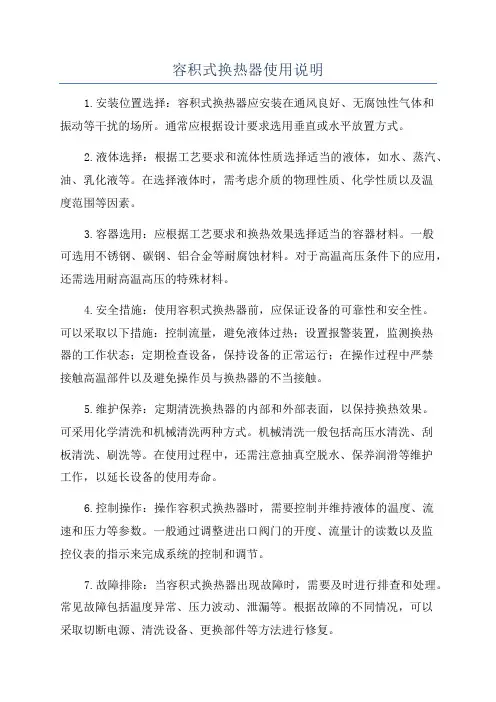

容积式换热器使用说明1.安装位置选择：容积式换热器应安装在通风良好、无腐蚀性气体和振动等干扰的场所。

通常应根据设计要求选用垂直或水平放置方式。

2.液体选择：根据工艺要求和流体性质选择适当的液体，如水、蒸汽、油、乳化液等。

在选择液体时，需考虑介质的物理性质、化学性质以及温度范围等因素。

3.容器选用：应根据工艺要求和换热效果选择适当的容器材料。

一般可选用不锈钢、碳钢、铝合金等耐腐蚀材料。

对于高温高压条件下的应用，还需选用耐高温高压的特殊材料。

4.安全措施：使用容积式换热器前，应保证设备的可靠性和安全性。

可以采取以下措施：控制流量，避免液体过热；设置报警装置，监测换热器的工作状态；定期检查设备，保持设备的正常运行；在操作过程中严禁接触高温部件以及避免操作员与换热器的不当接触。

5.维护保养：定期清洗换热器的内部和外部表面，以保持换热效果。

可采用化学清洗和机械清洗两种方式。

机械清洗一般包括高压水清洗、刮板清洗、刷洗等。

在使用过程中，还需注意抽真空脱水、保养润滑等维护工作，以延长设备的使用寿命。

6.控制操作：操作容积式换热器时，需要控制并维持液体的温度、流速和压力等参数。

一般通过调整进出口阀门的开度、流量计的读数以及监控仪表的指示来完成系统的控制和调节。

7.故障排除：当容积式换热器出现故障时，需要及时进行排查和处理。

常见故障包括温度异常、压力波动、泄漏等。

根据故障的不同情况，可以采取切断电源、清洗设备、更换部件等方法进行修复。

8.合理设计：在进行容积式换热器的设计时，要考虑到热量传递效果、防腐蚀性能、安全要求和维护保养方便等因素。

同时，要根据具体工艺要求和流体特性，选择合适的换热器型号和规格。

总之，容积式换热器作为一种常用的换热设备，在工业生产中发挥着重要作用。

按照以上使用说明，能够合理操作和维护容积式换热器，确保其正常运行和有效使用。

HRV型热交换器使用说明陕西新瑞冷暖机电设备制造有限公司使用操作说明一、安装要求：1．应保证换热器四周有500～600mm以上的空间距离。

2．换热器与配管连接应免受弯扭力、拉压力、振动力。

3．安装地基负荷充满介质后的设备总重为计算依据。

4．若工作介质流通系统中含有颗粒状、纤维状、固体晶体物质，应在换热器进口前方增加过滤装置，其网眼截面应<1mm。

5．根据整套机组尺寸进行合理安装，方便设备开启运行及关闭、维修等操作。

二、使用要求：1．应再次检查全螺栓螺母是否紧固。

2．开机最初1～2小时内，应严格控制介质压力、温度、缓慢开启，逐渐增加，压差<0.2Mpa。

切忌突然开车。

3．使用过程中，操作人员对工作压力、温度的急剧变化，要注意监视控制，使工作条件保持在允许的状态下。

4．设备热媒一侧正常使用压力范围0.2Mpa～0.6Mpa，温度最高不高于设备设计的温度。

被加热水一侧压力最低以使用楼层高度压力为低线，最高不高于低线0.2Mpa。

5．将电接点压力表按上列第4条被加热水最低及最高压力设定，不得经常变更。

6．将智能温控装置设定于满足使用要求的合理数值，如50℃。

三、使用注意事项：1．正常使用时，应先缓缓通入被加热一侧流体，并开启循环水泵进行系统循环；被加热一侧系统循环正常后，再缓慢的通入热媒侧流体，切记阀门开启度不可过大，够用就行。

2．正常停工时，应先缓缓的切断热媒侧流体，再缓缓的切断被加热一侧流体。

3．设备应在设计的工艺条件下工作，严禁超温超压运行。

四、操作说明：1．运行前检查各部件是否安装正确，安全阀是否正常。

2．开始运行时，首先打进水阀，关闭排污阀、出水阀。

3．打开旁通阀，开启水泵，待有水从旁通阀流出后，关闭旁通阀，打开出水阀、凝结水阀、进汽阀，设备进入正常运行。

五、维护及保养：该交换器具有一定的除垢功能，使用1～2年，根据当地水质不同，会产生一定量的水垢，可以根据具体情况，间隔一定时间段，在厂方技术人员的指导下，进行一次维修及保养。

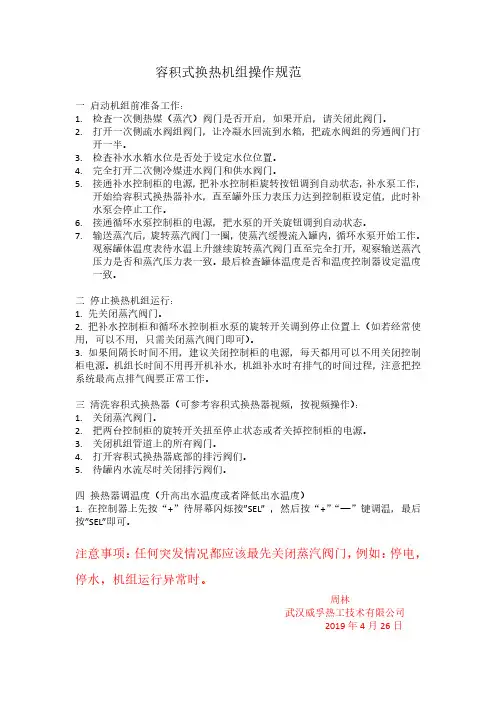

容积式换热机组操作规范一启动机组前准备工作：1.检查一次侧热媒（蒸汽）阀门是否开启，如果开启，请关闭此阀门。

2.打开一次侧疏水阀组阀门，让冷凝水回流到水箱，把疏水阀组的旁通阀门打开一半。

3.检查补水水箱水位是否处于设定水位位置。

4.完全打开二次侧冷媒进水阀门和供水阀门。

5.接通补水控制柜的电源，把补水控制柜旋转按钮调到自动状态，补水泵工作，开始给容积式换热器补水，直至罐外压力表压力达到控制柜设定值，此时补水泵会停止工作。

6.接通循环水泵控制柜的电源，把水泵的开关旋钮调到自动状态。

7.输送蒸汽后，旋转蒸汽阀门一圈，使蒸汽缓慢流入罐内，循环水泵开始工作。

观察罐体温度表待水温上升继续旋转蒸汽阀门直至完全打开，观察输送蒸汽压力是否和蒸汽压力表一致。

最后检查罐体温度是否和温度控制器设定温度一致。

二停止换热机组运行：1.先关闭蒸汽阀门。

2.把补水控制柜和循环水控制柜水泵的旋转开关调到停止位置上（如若经常使用，可以不用，只需关闭蒸汽阀门即可）。

3.如果间隔长时间不用，建议关闭控制柜的电源，每天都用可以不用关闭控制柜电源。

机组长时间不用再开机补水，机组补水时有排气的时间过程，注意把控系统最高点排气阀要正常工作。

三清洗容积式换热器（可参考容积式换热器视频，按视频操作）：1.关闭蒸汽阀门。

2.把两台控制柜的旋转开关扭至停止状态或者关掉控制柜的电源。

3.关闭机组管道上的所有阀门。

4.打开容积式换热器底部的排污阀们。

5.待罐内水流尽时关闭排污阀们。

四换热器调温度（升高出水温度或者降低出水温度）1.在控制器上先按“+”待屏幕闪烁按”SEL”，然后按“+”“—”键调温，最后按”SEL”即可。

注意事项：任何突发情况都应该最先关闭蒸汽阀门，例如：停电，停水，机组运行异常时。

周林武汉威孚热工技术有限公司2019年4月26日。

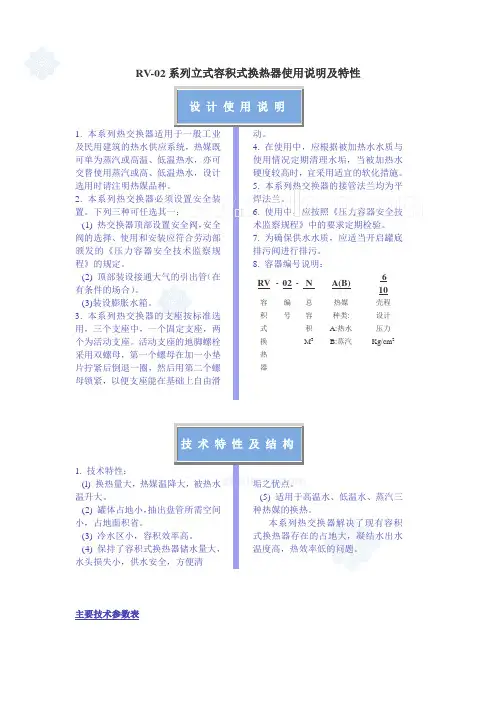

RV-02系列立式容积式换热器使用说明及特性设计使用说明1. 本系列热交换器适用于一般工业及民用建筑的热水供应系统，热媒既可单为蒸汽或高温、低温热水，亦可交替使用蒸汽或高、低温热水，设计选用时请注明热媒品种。

2. 本系列热交换器必须设置安全装置。

下列三种可任选其一：(1) 热交换器顶部设置安全阀，安全阀的选择、使用和安装应符合劳动部颁发的《压力容器安全技术监察规程》的规定。

(2) 顶部装设接通大气的引出管（在有条件的场合）。

(3)装设膨胀水箱。

3. 本系列热交换器的支座按标准选用，三个支座中，一个固定支座，两个为活动支座。

活动支座的地脚螺栓采用双螺母，第一个螺母在加一小垫片拧紧后倒退一圈，然后用第二个螺母锁紧，以便支座能在基础上自由滑动。

4. 在使用中，应根据被加热水水质与使用情况定期清理水垢，当被加热水硬度较高时，宜采用适宜的软化措施。

5. 本系列热交换器的接管法兰均为平焊法兰。

6. 使用中，应按照《压力容器安全技术监察规程》中的要求定期检验。

7. 为确保供水水质，应适当开启罐底排污阀进行排污。

8. 容器编号说明：RV-02- N A(B)610容积式换热器编号总容积M3热媒种类:A:热水B:蒸汽壳程设计压力Kg/cm2技术特性及结构1. 技术特性：(l) 换热量大，热媒温降大，被热水温升大。

(2) 罐体占地小，抽出盘管所需空间小，占地面积省。

(3) 冷水区小，容积效率高。

(4) 保持了容积式换热器储水量大，水头损失小，供水安全，方便清垢之优点。

(5) 适用于高温水、低温水、蒸汽三种热媒的换热。

本系列热交换器解决了现有容积式换热器存在的占地大，凝结水出水温度高，热效率低的问题。

主要技术参数表注:表中“产热水量”计算参数为: 1．热媒:蒸汽压力: Pt＝0.4MPa,温度T1 ＝151.ll℃,T2＝55℃低温热水:T1 =70℃,T2=50℃(T1,T2 分别为热媒进、出口温度）2. 被加热水:冷水温度T1=13℃热水温度T2:热媒为蒸汽与高温水时:T2＝60℃, 热煤为低温水时:T2＝55℃(t1、t2 分别为被加热水进出口温度)3. 考虑了一个0.8的结垢影响系数.4. 换热盘管为钢质,如改用铜盘管相应产水量还可提高约15％。

生活热水换热器操作维护规程1适用范围1.1 本标准规定了容积式换热器启动、运行、停止、保养等内容的操作保养规程。

1.2 本标准适用于容积式换热器。

2安全注意事项2.1 换热器操作人员持有相应资质的压力容器操作证，经过上岗前的安全技术培训并经考核合格，方可独立上岗操作。

2.2 换热器、分汽缸、分水缸和集水缸取得压力容器使用登记证，安全附件经校验合格。

2.3 电气系统经电气专业人员检修，满足换热器的安全运行条件。

2.4 劳动保护用品配备齐全。

2.5 换热站具有完善的规章制度、运行记录和管理资料。

2.6 在保养或修理之前，必须在启动开关及配电室电源开关上悬挂类似“正在检修，禁止操作”等字样的警告标牌。

3换热器启动前的检查与准备3.1 启动前的检查3.1.1 检查换热器各部件安装是否正确，安全可靠，无泄漏。

3.1.2 检查换热器及管道保温是否完好，无破损。

3.1.3 检查阀门是否灵活可靠，开关方向标志明显，阀门填料有适当压紧余隙，严密无滴漏。

3.1.4 检查压力表、温度计、流量计等热工测量仪表是否齐全、灵敏、可靠。

压力表铅封应完好，表盘上标有最高允许压力红线。

3.1.5 检查安全阀铅封是否完好，并在有效期内。

3.1.6 检查系统管道应通畅，支吊架完好，能自由膨胀；管道漆色符合规定，介质流向箭头鲜明、正确；管道和阀门连接完好、严密不漏。

3.1.7 其他检查1)爬梯、平台、栏杆等完好。

2)安全通道畅通，地面无积水。

3)操作工具齐备。

4)厂房内照明齐全、亮度足够。

5)备有足够、合适的消防器材。

3.1.8 系统循环泵具备投运条件。

3.1.9 检查自来水压力是否满足系统补水要求。

3.2 投运前的准备3.2.1 打开换热器、分水器、集水器、循环水泵和冷凝水泵的进口阀门、出口阀门；开启排气阀；压力表三通旋塞处于工作位置。

3.2.2 开启自来水补水阀门向系统充水，充水至排气阀冒出水时关闭排气阀。

3.2.3 充水期间，应安排专人监护，检查阀门、法兰以及压力变化情况，若发现漏水，立即停止充水并予以处理。

“全热交换器”维修手册广东松下环境系统有限公司北京分公司（PESESGD-BJ）目录:1.全热交换器简易故障检修指南P22.全热交换器结构说明P3-63.全热交换器保养维护说明P7-114.全热交换器维修更换步骤P12-205.全热交换器产品规格表P216.全热交换器及控制器安装说明P22-247.液晶控制器操作说明P25-268.售后联系方式P27适用机型:（PM2.5型零售款）FY-15ZDP1C FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C简易故障检修维修保养：对本机进行安装或维修保养时必须断开电源；注意事项：1.禁止擅自改装本机或加装其他附属装置；2.切勿在存有汽油，苯，稀释剂或其他类似化学品的场所安装或使用本产品；3.马达，电路板组合，加热器等电器元件切勿让水进入；4.在检修或保养本机后，请确认各部件是否正确安装好；简易故障检修指南故障推测原因处理方法整机不通电1.整机供电不正常；2.电路板损坏；3.电机故障；1.检查供电状态及相关的接线有无松脱；2.更换电路板；见维修手册P103.更换电机；见维修手册P11-14“F30”报警 1.新风侧风阀异常； 1.更换风阀；见维修手册P15-16“F01”报警 1.控制器连接线异常；1-1.控制器或本体连接线插头是否松动；1-2.控制器连接线损坏，更换连接线；1-3.联系销售或安装店进行维修；“F02”报警 1.WiFi或RS485设备连接异常；1-1.确认是否安装有WiFi或RS485设备，如果没有请见说明书P34 将WiFi或RS485设备关闭；1-2.请确认接口是否松动；1-3.联系销售或安装店进行维修；WiFi无法连接1.试机时绑定过Wifi2.Wifi设备信号不稳定1.将原来绑定过wifi的手机解除绑定；见说明书P34出风小1.OA侧过滤器或室外新风管罩被灰尘堵塞；2.管道漏风或堵塞；3.内循环运行时排风风阀未关闭；1-1.清理或更换OA侧过滤器；见说明书P7-9；1-2.清理室外新风管罩；2.检查管道确认无漏风，无堵塞；3-1.检查排风风阀板是否与树脂件粘贴无法运转；3-2.更换排风风阀；见维修手册P17噪音1.吊装松动；2.风轮运转异常；3.风口与管道连接异常；1.检查吊装部件确认无松动；2.更换风轮电机；见维修手册P11-143.确认二者连接正常牢固，必要时进行软连接；控制器显示“F-1”“F-2”“F-3”1.需要过滤网清洁；“F-1” 已使用1个月“F-2” 已使用2个月“F-3” 已使用3个月1.过滤网清洁后，同时按住“▲”“▼”键3秒进行人工复位；控制器显示“过滤网更换”1.需要过滤网更换；1.过滤网更换后，同时按住“▲”“▼”键3秒进行人工复位；112234456781011912全热交换器ZDP1系列产品主要部件名称信息1314序号部件名称产品型号维修号部品图号单台用量部件写真1蜗壳FY-15ZDP1CERVE15DZ1A0125LD3C702*&703*2FY-25ZDP1C FY-35ZDP1C ERVE35DZ1A0150LD3C702*&703*FY-50ZDP1C 2风轮FY-15ZDP1CERVE15DZ1A0225LB10701*FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C151617详见说明书39-42页详见说明书43-44页参考型号：FY-25ZDP1C注意：对全热交换器进行维护保养时，请务必切断电源产品铭牌粘贴在电装盒盖上，产品型号及制造编码解读参考右侧提示例：产品型号：FY-25ZDP1C 制造编号解读：17 11 000117年11月工厂编号维护保养说明（通过侧点检门清理PM2.5标准过滤网及回风滤网）如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓注意戴好劳保用品如图示方向，打开侧检修门产品铭牌位置说明ZDP1C 系列产品点检口预留此系列ERV 产品本体共计四个点检口• 侧点检口（1个）：可对本体内部件进行检修，PM2.5标准过滤网及回风滤网的清理和更换必须留•OA 侧下点检口（1个）：可对PM2.5标准过滤网进行清理更换（根据现场情况可不留）•SA 侧点检口（上下2个）：可对PM2.5加强过滤网进行清理更换（必须留）用吸尘器将PM2.5标准过滤网上的灰PM2.5标准滤网安装时，注意滤网的风向箭头指向热交换芯方向吸尘器将侧点检门取下后，参考图示，将回风过滤网取下，即可清理或更换如图，沿图示箭头方向移动侧检修门，将侧检修门取下注意防止跌落砸伤将PM2.5标准过滤网从产品中抽出，注意防止灰尘进入眼睛■关于过滤网寿命清洁更换如图，拧松固定下检修门的蝶形螺栓注意防止跌落砸伤维护保养说明（通过下点检门维护PM2.5标准过滤网）沿箭头方向移动下点检门，将PM2.5标准过滤网与下点检门一同取下再参考以上方式清理即可维护保养说明（PM2.5加强过滤网的清理更换）如图，拧松固定SA 侧下检修门的蝶形螺栓取下SA 侧下点检门，注意点检门落下砸伤如图，取下PM2.5加强过滤网即可清理更换PM2.5加强过滤网安装时，注意箭头方向指向送风口方向1112注意：作业时戴好绝缘手套，防止触电•电源线供电确认及液晶控制器与WiFi/SR485连线确认如图，将固定电源盒盖的四颗螺钉取下，并取下电源盒盖根据图示端子插接位置，确认电源电压是否正常，或电源插头是否插接牢固•线路板的更换WiFi/SR485连接线控制器连接线电源连接线松开固定盒盖的螺钉拔下图示连接插头盒盖取下拔下电源插头拔下线路板上的插头松开固定线路板的螺钉取下线路板即可更换13注意：更换电路板时戴好防静电手套，插头从那个位置拔下还要插回那个位置，插拔电线时不要触碰到电路板元器件•热交换芯的更换如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓如图示方向，打开侧检修门如图，沿图示箭头方向移动侧检修门，将侧检修门取下拉住交换芯拉手，将热交换芯拉出注意不要用力过猛，水平均匀用力•电机的更换首先，参考如上交换芯更换步骤，将产品热交换芯取出用手松开固定热交换芯上导轨的蝶形螺母，将上导轨取出14参考同样的方式将热交换芯下导轨取出用十字改锥将固定热交换芯与马达组件间中间隔板的螺钉取下取出图示的中间隔板，注意取出时钣金件不可伤线中间板取出后，马达组件安装全貌用偏口钳将图示电线保护套的扎带剪断注意不要剪到电线移开护套，松开电机与电源线的快接插头15将马达组件从产品内部抽出组件取出时，注意安全；并确保马达组件取出时注意不要碰伤电源线取下固定蜗壳的5颗螺丝，将上蜗壳取出用扳手拧开固定风轮的螺母，并将螺母、弹垫及垫片取下取下风轮取下下侧蜗壳16参考上面的风轮蜗壳的拆解方法，将电机支架对面的风轮蜗壳按照同样的方法取下。

容积式热交换器维修操作手册容积式热交换器维修操作手册操作手册说明：本操作手册为容积式热交换器维修过程中的详细指导，包括维修前的准备工作、维修操作及注意事项等内容。

请在维修操作前仔细阅读本手册，并按照指导进行操作。

如有任何疑问，请及时联系维修人员。

目录1.维修前准备工作1.1 停机与排空1.2 安全防护措施1.3 工具及材料准备2.拆卸操作2.1 卸下热交换器2.2 拆除管路连接件2.3 拆卸传热管束2.4 拆卸固定支撑3.清洗操作3.1 清洗传热管束3.2 清洗壳体内部3.3 检查清洗效果4.维修及更换4.1 维修密封件4.2 维修焊接部位4.3 更换传热管束4.4 更换其他损坏部件5.组装操作5.1 安装固定支撑5.2 安装传热管束5.3 安装管路连接件5.4 安装热交换器6.测试与调试6.1 压力测试6.2 渗漏检测6.3 温度测试6.4 调试操作注意事项：1.操作人员必须具备相关技术知识，了解容积式热交换器的工作原理和结构。

2.操作过程中严格遵循安全操作规程，佩戴必要的防护装备。

3.维修过程中应注意保护环境，防止材料浪费和污染。

4.在操作前，务必排空系统中的介质，并按照规程停机。

5.当操作过程中有疑问时，及时与维修人员沟通并寻求帮助。

本文档涉及附件:1.维修工具清单2.安全防护装备清单3.热交换器拆卸工程图纸4.清洗液料物质安全参数表5.维修记录表法律名词及注释:1.「安全操作规程」：指在进行工作时，为确保工作场所安全，防止事故的发生而制定的操作规程。

2.「介质排空」：指将设备或系统中的介质完全排净，包括液体、气体等。

3.「工程图纸」：指包含工程设计和制造工艺的图纸，详细描述热交换器的构造和拆装细节。

容积式换热器1、执行标准a、《钢制压力容器》GB150-2011、《管壳式换热器》GB151-2014。

b、施工图的设计相关要求。

2、技术要求一、一般要求a、在运送、储存和安装换热器的过程中，应采取正确的保护设施保护换热器。

b、为了正确运送及安装换热器，承包单位应供应所有必需的运送支架，吊架等设备。

c、产品适用的参数为：公称直径DN ≤2600mm；公称压力PN≤35MPa；且公称直径（mm）和公称压力（MPa）的乘积不大于1.75×104。

二、质量保证a换热器应由同一厂家整体装配生产，其中包括贮水容器、热交换组件、内循环水系统、温度控制及安全设备、外壳等。

b换热器的生产商必须具有生产及安装同类型及功能相约的设备，并能成功地运行不少于五年的经验和记录。

c每台换热器上应附有原厂的标志牌，标明厂家名称、设备编号、型号及有关之技术数据。

d按图纸或设备表所示，提供卧式或立式换热器。

e 换热器及热水管道可抵受的工作压力需不少于1000kpa。

f换热器之加热功率及容量须符合设备表上所述之要求。

g.每台换热器至少配备以下设备：1.适当口径的冷/热水出入水接驳口。

2.在出水管处提供温度计入压力表。

3.温度控制系统（含温度传感器、DDC控制器、比例控制阀）。

4.感温断路器。

5.内循环水系统（含内循环水泵）。

8．控制箱（含自动控制、故障保护及报警、本地/远程控制）。

三、贮水容器1、换热器之贮水缸须为不锈钢板焊制，水缸之整体采用AISI316材质，并满足设备参数所要求的有效容积。

不锈钢复合板及铸铁衬铜之材质均不接受。

2、换热器之工作压力须不小于1000 kpa，并配有保险泄压阀, 温度计，恒温控制系统，内循环水系统，排污阀，检查孔及适当口径之进水及循环水管道装接。

3、换热器之加热功率及容量须如设备表上之要求。

四、换热器热交换组件1、换热器需要装置一台浮动盘管式（考虑造价可以采用壳板式）热交换器，作为加热组件。

容积式热交换器的工作原理摘要：容积式热交换器是一种常用于工业领域的热交换设备，它通过两个流体之间的传热和传质来实现能量的转移。

本文将介绍容积式热交换器的工作原理，涵盖了其基本结构、传热模式、传质特性以及应用前景等方面的内容。

1. 引言容积式热交换器是一种重要的工业设备，广泛应用于化工、石油、冶金等领域，用于实现不同流体之间的传热和传质。

它的出色性能使其成为高效、可靠的热能利用设备。

2. 基本结构容积式热交换器通常由壳体、传热管束和管板组成。

流体在传热管束内流动，通过壳体和管板之间的交叉流道实现热量的传递。

3. 传热模式容积式热交换器的传热可以通过对流、传导和辐射等方式进行。

对流传热是最主要的传热模式，通过流体的对流流动使热量从高温流体传递到低温流体。

传导传热是通过传热管束将热量从一边传递到另一边。

辐射传热是指通过辐射方式传递热量。

4. 传质特性容积式热交换器不仅可以实现传热，还能实现传质，即将溶质从一个流体传递到另一个流体。

传质是根据溶质在不同流体中的浓度差异来实现的，通过传质过程可以实现物质的分离和纯化。

5. 工作原理容积式热交换器的工作原理是利用流体在传热管束内的流动，在高温流体一侧，热量通过对流传热的方式传递到传热管束；同时，流体中的溶质也通过传质过程传递到另一侧的流体中。

而在低温流体一侧，传热和传质过程相反，实现了能量的转移。

6. 应用前景容积式热交换器由于其高效、可靠的特点，在工业领域得到了广泛应用。

它可以用于蒸汽冷凝、液体冷却、气体加热等多种工艺过程中，提高能量利用效率，降低生产成本。

结论：容积式热交换器是一种高效、可靠的热能利用设备，通过对流、传导和辐射等传热模式以及传质过程实现了能量的转移。

随着工业技术的不断进步和需求的不断增长，容积式热交换器在各个领域的应用将迎来更加广阔的前景。

容积式热水系统操作及维护保养规程（24h生活热水）1.目的：建立容积式热水系统操作及维护保养的标准程序，规范操作人员的操作和维修人维护保养工作。

从而确保人员的安全及设备的正常运行。

2.范围：本标准适用于公司容积式热水系统操作及维护保养。

3.职责：3.1.操作人员：严格按照该SOP对容积式热水系统进行操作和日常维护。

3.2.维修人员：严格按照该SOP对容积式热水系统进行定期维护保养。

4.内容：4.1.开机前检查4.1.1.确认自来水（自来水压力在0.2-0.4Mpa）、蒸汽（蒸汽压力在0.4-0.8Mpa）及电力供应正常。

4.1.2.确认蒸汽冷凝水排放顺畅。

4.1.3.确认对应区域的供回水阀门打开。

4.1.4.确保排污畅通。

4.2.操作步骤4.2.1.在蒸汽电磁阀控制器上设置热水温度50℃（可根据实际情况进行调整）4.2.2.打开热水换热器的疏水器阀。

4.2.3.再打开热水换热器的蒸汽阀。

4.2.4.然后打开热水换热器的热水供回阀。

4.2.5.启动对应的热水泵，开启系统循环。

4.2.6.待泵运行稳定后开启温度控制系统。

4.2.7.设备运行平稳后约30min出水温度达到设置温度，若出水温度达不到设置温度，则需检查蒸汽压力是否足够。

4.2.8.机组运行过程中每2小时检查一次蒸汽压力及出水温度，如果蒸汽压力过低则需联系锅炉房确保热水供应正常。

4.2.9.运行中关注蒸汽冷凝水的回收装置的运行情况，确保冷凝水及时导出，不影响换热系统的运行。

4.2.10.严禁用水对机组内部进行冲洗。

4.2.11.电工每周对机组电箱内的电路温度进行检查，有温度异常及时处理，操作时严格按照电工安全操作。

4.2.12.每个季度对电柜内进行除尘，在断电情况下，按要求对母排及各个接口进行紧固。

4.3.维护保养4.3.1.循环泵严禁缺水空转。

4.3.2.每班操作前检查管道及换热器的保温情况，如有破损及时修复。

4.3.3.每班次工作完检查地脚螺栓是否松动。

商用燃气容积式热水器说明书容积式燃气热水器正面本说明书适用于自由能商用冷凝燃气容积式热水湿背式多回程火管换热系列产品，具体型号请参见适用型号说明。

商用冷凝燃气容积式热水器是指采用燃气作为能源，通过燃气燃烧产生热量进行初次热交换及二次冷凝高效利用烟气温度将贮存在大容量内胆里的冷水加热，等内胆里的水达到预定温度后保温储存,以达到生活、采暖、生产工艺等热水要求的设备，功率在42KW—99KW ,排烟温度在70摄氏度以内，是一种新型热水节能设备。

该技术主要特点：IS高效节能，减少运行能耗费用。

2、全自动，可靠安全：燃气控制系统，全自动控制点火、燃烧，停气后来气5分钟自动点火，系统稳定、操作简便、可靠性高。

3、自动恒温控制，全自动运行：热水器采用自动恒温控制装置，一经开机便进入全自动运行状态，自动恒温、性能稳定、无需看管。

当水温低于设定温度，则燃气自动点燃进行加热；当水温达到设定温度，则热水器自动停机。

4、燃气自动稳压功能：当燃气进气压力在一定范围内（不同气种范围不同）变化时，热水器的出口压力将保持稳定，维持热水器的热负荷不变。

5、熄火保护功能：如因意外点不燃火或停气导致熄火，热水器都会自动切断燃气供应并关闭。

6、超温自动断气：当热水器内的水温因异常达到85。

C时，燃气自动切断，热水器自动停机。

出现此种情况时只有等待热水器温度降低后该装置才自动复位，再次加热需要重新启动热水器。

7、温度/压力安全阀：当热水器的水温如意外达到90。

C或水压超过0.8MPa ,安全阀均会自动打开，泄放过高温度或过高压力。

8、节能环保：低负荷设计，耗气量低，采用加厚型聚氨酯无氟整体发泡保温层，高效节能，并且氧气消耗量和CO等废气排放量低于国家标准。

9、环保：商用冷凝燃气容积式热水器采用了逆流腔及回流腔结构，有效延长了高温烟气与内胆进行热交换的流程，致使排放烟气的温度降至水蒸气露点温度以下，充分利用了高温烟气中水蒸气的气化潜热，使燃气燃烧产生的热量被充分利用，提高了热水器整机工作热效率，大大的降低了烟气排烟温度，使燃烧更充分，使排放的烟气更环保；同时，在热水器的保温维持状态期间，由于逆流腔的作用，其上部高温气流不易逆流至下部，因而很难通过回流腔及排烟口与周边环境形成对流,从而减少了维持热负荷消耗，保温状态时节能40%左右。

容积换热器运行维护规程1、目的保证换热器安全稳定、长周期、满负荷优化运行。

2、适用范围管壳式容积换热器的机房。

3、职责（1）水工每小时巡视检查换热站设备并做好相应记录。

（2）班长每4小时巡视一次机房，对设备运行操作进行监督、检查。

（3）设备维修主管每天1次巡视机房，对运行各种提出建议及整改意见。

4、内容（1）运行a、巡视时应认真检查一次侧、二次侧介质的压力、温度、保证其在工艺要求范围内，严禁超温超压运行，并做好记录。

b、若电动调节阀或自力式温控阀失灵，必须改为手动操作，同时汇报班长。

c、检查各管线标识，阀门开度，保温层良好情况，遇有破损等立即保修或自修。

（2）检修a、周期：一般每一年一次b、内容(a)清扫管束，壳体。

(b)宏观检查壳体，管束及构件腐蚀、裂纹、变形等情况。

(c)检衬里腐蚀、鼓包、褶折和裂纹。

(d)检查密封面、密封垫。

(e)检查紧固件的破损情况。

(f)检查基础有无下沉、倾斜、破损、裂纹及地脚螺栓、垫铁等有无松动。

(g)定期刷漆防腐。

c、维护标准(a)管束内外表结垢应清理干净。

页次：2/2容积换热器运行维护规程(b)管束堵漏在同一回程内，堵管数不得超过其总数的2％。

(c)所有零部件均应符合厂方图纸要求，具有材质合格证。

(d)保温防腐层按厂方规定执行。

(e)维修组装完毕，必须按出厂要求进行单体水压试验，合格后方可投用。

d、常见故障(a)法兰及管道连接处密封泄漏。

(b)传热效果变差。

(c)阻力降超过允许值。

(d)一次侧与二次侧发生内漏。
