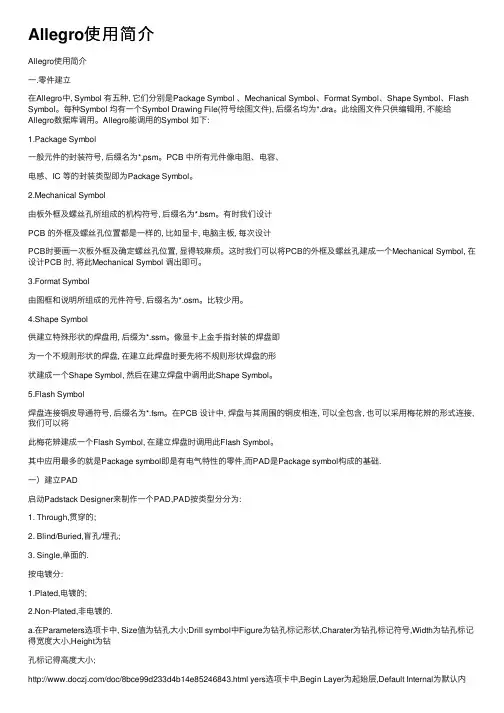

Allegro使⽤简介Allegro使⽤简介⼀.零件建⽴在Allegro中, Symbol 有五种, 它们分别是Package Symbol 、Mechanical Symbol、Format Symbol、Shape Symbol、Flash Symbol。
每种Symbol 均有⼀个Symbol Drawing File(符号绘图⽂件), 后缀名均为*.dra。
此绘图⽂件只供编辑⽤, 不能给Allegro数据库调⽤。
Allegro能调⽤的Symbol 如下:1.Package Symbol⼀般元件的封装符号, 后缀名为*.psm。
PCB 中所有元件像电阻、电容、电感、IC 等的封装类型即为Package Symbol。
2.Mechanical Symbol由板外框及螺丝孔所组成的机构符号, 后缀名为*.bsm。
有时我们设计PCB 的外框及螺丝孔位置都是⼀样的, ⽐如显卡, 电脑主板, 每次设计PCB时要画⼀次板外框及确定螺丝孔位置, 显得较⿇烦。
这时我们可以将PCB的外框及螺丝孔建成⼀个Mechanical Symbol, 在设计PCB 时, 将此Mechanical Symbol 调出即可。
3.Format Symbol由图框和说明所组成的元件符号, 后缀名为*.osm。
⽐较少⽤。
4.Shape Symbol供建⽴特殊形状的焊盘⽤, 后缀为*.ssm。
像显卡上⾦⼿指封装的焊盘即为⼀个不规则形状的焊盘, 在建⽴此焊盘时要先将不规则形状焊盘的形状建成⼀个Shape Symbol, 然后在建⽴焊盘中调⽤此Shape Symbol。
5.Flash Symbol焊盘连接铜⽪导通符号, 后缀名为*.fsm。
在PCB 设计中, 焊盘与其周围的铜⽪相连, 可以全包含, 也可以采⽤梅花辨的形式连接,我们可以将此梅花辨建成⼀个Flash Symbol, 在建⽴焊盘时调⽤此Flash Symbol。
其中应⽤最多的就是Package symbol即是有电⽓特性的零件,⽽PAD是Package symbol构成的基础.⼀）建⽴PAD启动Padstack Designer来制作⼀个PAD,PAD按类型分分为:1. Through,贯穿的;2. Blind/Buried,盲孔/埋孔;3. Single,单⾯的.按电镀分:1.Plated,电镀的;2.Non-Plated,⾮电镀的.a.在Parameters选项卡中, Size值为钻孔⼤⼩;Drill symbol中Figure为钻孔标记形状,Charater为钻孔标记符号,Width为钻孔标记得宽度⼤⼩,Height为钻孔标记得⾼度⼤⼩;/doc/8bce99d233d4b14e85246843.html yers选项卡中,Begin Layer为起始层,Default Internal为默认内层,End Layer为结束层,SolderMask_Top为顶层阻焊, ,SolderMask_Bottom为底层阻焊PasteMask_Top为顶层助焊, PasteMask_Bottom为底层助焊;Regular Pad为正常焊盘⼤⼩值,Thermal Relief为热焊盘⼤⼩值,Anti Pad为隔离⼤⼩值.⼆）建⽴Symbol1.启动Allegro,新建⼀个Package Symbol,在Drawing Type中选PackageSymbol,在Drawing Name中输⼊⽂件名,OK.2.计算好坐标,执⾏Layout→PIN,在Option⾯板中的Padstack中找到或输⼊你的PAD,Qty代表将要放置的数量,Spacing代表各个Pin之间的间距,Order则是⽅向Right为从左到右,Left为从右到左,Down为从上到下,Up为从下到上;Rotation是Pin要旋转的⾓度,Pin#为当前的Pin脚编号,Text block为⽂字号数;3.放好Pin以后再画零件的外框Add→Line,Option⾯板中的Active Classand Subclass分别为Package Geometry和Silkscreen_Top,Line lock为画出的线的类型:Line直线;Arc弧线;后⾯的是画出的⾓度;Line width 为线宽.4.再画出零件实体⼤⼩Add→Shape→Solid Fill, Option⾯板中的ActiveClass and Subclass分别为Package Geometry和Place_Bound_Top,按照零件⼤⼩画出⼀个封闭的框,再填充之Shape→Fill.5.⽣成零件Create Symbol,保存之三）编写Device若你从orCad中直接⽣成PCB的话就⽆需编写这个⽂件,这个⽂件主要是⽤来描述零件的⼀些属性,⽐如PIN的个数,封装类型,定义功能等等!以下是⼀个实例,可以参考进⾏编写:74F00.txt(DEVICE file: F00 –used for device: ‘F00′)PACKAGE SOP14 ?对应封装名,应与symbol相⼀致CLASS IC ?指定封装形式PINCOUNT 14 ? PIN的个数PINORDER F00 A B Y ?定义Pin NamePINUSE F00 IN IN OUT ?定义Pin 之形式PINSWAP F00 A B ?定义可Swap 之PinFUNCTION G1 F00 1 2 3 ?定义可Swap 之功能(Gate) PinFUNCTION G2 F00 4 5 6 ?定义可Swap 之功能(Gate) PinFUNCTION G3 F00 9 10 8 ?定义可Swap 之功能(Gate) PinFUNCTION G4 F00 12 13 11 ?定义可Swap 之功能(Gate) PinPOWER VCC; 14 ?定义电源Pin 及名称GROUND GND; 7 ?定义Ground Pin 及名称⼆、导⼊⽹表Ⅰ. ⽹表转化在调⼊前,应该将要增加的定位孔和定位光标以及安装孔加到⽹表中,定位孔⽤M*表⽰,定位光标⽤I*表⽰Ⅱ . 进⼊Allegro,File/Import/Logic调⼊⽹表,若显⽰”0 errs,0 warnings”则表⽰没有错误,可以进⾏下⼀步,否则,应⽤File/Viewlog 查看原因,根据提⽰要求电路设计者修改原理图或⾃⼰在元器件库中加新器件.四. 设置Ⅰ设置绘图尺⼨,画板框,标注尺⼨,添加定位孔,给板框导⾓1. 设置绘图尺⼨:Setup→Drawing Size2. 画板框:Class: BOARD GEOMETRY Subclass: OUTLINEAdd→Line ⽤“X 横坐标纵坐标” 的形式来定位画线3.画Route Keepin:Setup→Areas→Route Keepin⽤“X 横坐标纵坐标” 的形式来定位画线4.导⾓: 导圆⾓Edit→ Fillet ⽬前⼯艺要求是圆⾓或在右上⾓空⽩部分点击⿏标右键→选Design Prep→选Draft Fillet⼩图标导斜⾓Edit→Chamfer 或在右上⾓空⽩部分惦记点击⿏标右键→选Design Prep→选Draft Fillet ⼩图标最好在画板框时就将⾓倒好,⽤绝对坐标控制画板框,ROUTEKEEPIN,ANTIETCH,ANTIETCH可以只画⼀层,然后⽤EDIT/COPY,⽽后EDIT/CHANGE编辑⾄所需层即可.5. 标注尺⼨: 在右上⾓空⽩部分惦记点击⿏标右键→选DraftingClass: BOARD GEOMETRY Subclass: Dimension圆导⾓要标注导⾓半径.在右上⾓点击右键→选Drafting,会出现有关标注的各种⼩图标Manufacture→Dimension/Draft→Parameters…→进⼊Dimension Text设置在标注尺⼨时,为了选取两个点,应该将Find中有关项关闭,否则测量的会是选取的线段注:不能形成封闭尺⼨标注6.加光标定位孔:Place→By Symbol→Package,如果两⾯都有贴装器件,则应在正反两⾯都加光标定位孔,在在库中名字为ID-BOARD.如果是反⾯则要镜像. Edit→Mirror定位光标中⼼距板边要⼤于 8mm.7. 添加安装孔:Place→By Symbol→Package,⼯艺要求安装孔为3mm.在库中名字为HOLE1258.设置安装孔属性:Tools→PADSTACK→Modify若安装孔为椭圆形状,因为在印制板设计时只有焊盘可以设成椭圆,⽽钻孔只可能设成圆形,需要另外加标注将其扩成椭圆,应在尺⼨标注时标出其长与宽. 应设成外径和Drill同⼤,且Drill 不⾦属化9. 固定安装孔:Edit→Property→选择⽬标→选择属性Fixed→Apply→OKⅡ设置层数Set up→Cross-Section…Ⅲ设置显⽰颜⾊Display→Colour/Visibility可以把当前的显⽰存成⽂件:View→Image Save,以后可以通过View→ImageRestore调⼊,⽣成的⽂件以view为后缀,且此⽂件应该和PCB⽂件存在同⼀⽬录下。

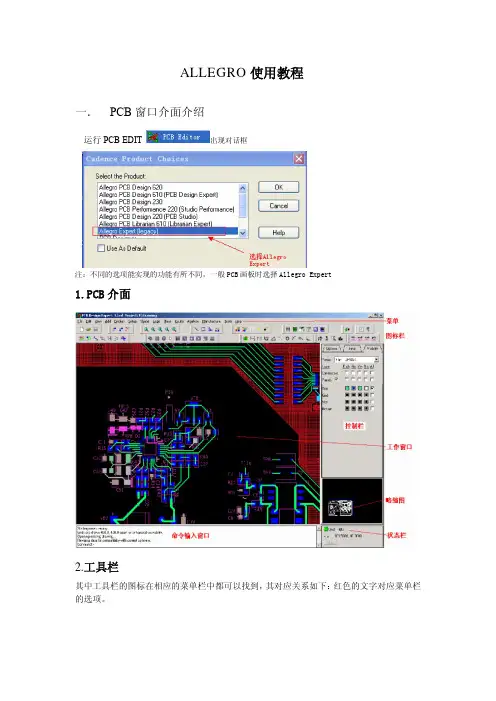

ALLEGRO基本使用指南一．常用术语和概念PCB（Printed Circuit Board）：印刷电路板，指所有具有互关系的元器件放在一块指定大小、形状、由特殊材料叠加而成、实现一定电路功能的线路板。
Symbol：器件封装Pad：焊盘Etch: 线，用于接各pin点以实现物理电路功能。
Line width ：线宽，连接线的宽度。
Spacing: 线距,连接线与连接线、pin等之间的距离。
Outline: 板边Rats:飞线，指释各pin点间连接关系的虚线。
DRC:PCB板上产生短路及各种不符合约束规则时产生的报错标志。
Shape：铜铂Via：过孔Text ：丝印，也称文字.Top 层：PCB板表面层.Bot 层：PCB板底面层.内层：压合在PCB板内的，用于布线和电源使用。
spacingtopFR4In1FR4 内层FR4二．ALLEGRO 菜单的使用File 菜单：File\new命令：建一个文档，如图2—1-1…进行选择;在在Drawing Name 中输入新文档的保存路径及名称，可点击B B r r o o w w s s e e…Drawing_Type：的下拉栏中选择要新建的文档的格式,主要有以下几种：Board/board（wizard)：新建一个。
brd文档；Module：Package symbol:/Package symbol(wizard）:Mechanical symbol：Format symbol:Shape symbol：Flash symbol:本文只介召.brd 文档的建立,其它各模块暂不说明。
File\open命令:打开一个已经存在的文档。
File\save命令：保存一个文档。
File\save as…命令：将文档以其它名字保存。
注意:ALLEGRO 进行此命令后，当前正在编辑的文档也将随这更名。
Import/export命令:此部份将在后面中会介召。
Viewlog…/File viewer…命令：查看ALLEGRO一些命令运行后产生的错误信息，信息以。

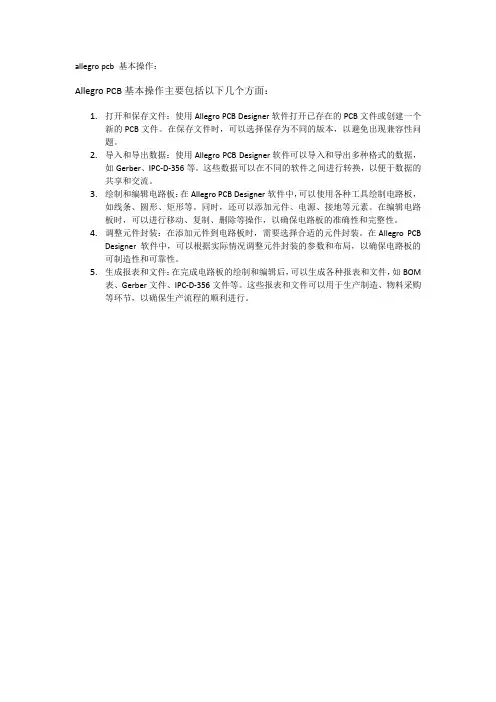

allegro pcb 基本操作：
Allegro PCB基本操作主要包括以下几个方面：
1.打开和保存文件：使用Allegro PCB Designer软件打开已存在的PCB文件或创建一个
新的PCB文件。
在保存文件时，可以选择保存为不同的版本，以避免出现兼容性问题。
2.导入和导出数据：使用Allegro PCB Designer软件可以导入和导出多种格式的数据，
如Gerber、IPC-D-356等。
这些数据可以在不同的软件之间进行转换，以便于数据的共享和交流。
3.绘制和编辑电路板：在Allegro PCB Designer软件中，可以使用各种工具绘制电路板，
如线条、圆形、矩形等。
同时，还可以添加元件、电源、接地等元素。
在编辑电路板时，可以进行移动、复制、删除等操作，以确保电路板的准确性和完整性。
4.调整元件封装：在添加元件到电路板时，需要选择合适的元件封装。
在Allegro PCB
Designer软件中，可以根据实际情况调整元件封装的参数和布局，以确保电路板的可制造性和可靠性。
5.生成报表和文件：在完成电路板的绘制和编辑后，可以生成各种报表和文件，如BOM
表、Gerber文件、IPC-D-356文件等。
这些报表和文件可以用于生产制造、物料采购等环节，以确保生产流程的顺利进行。

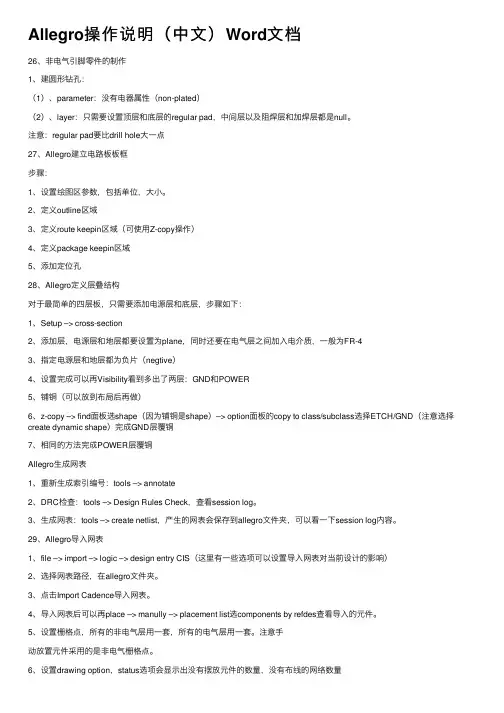

Allegro操作说明（中⽂）Word⽂档26、⾮电⽓引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要⽐drill hole⼤⼀点27、Allegro建⽴电路板板框步骤：1、设置绘图区参数，包括单位，⼤⼩。
2、定义outline区域3、定义route keepin区域（可使⽤Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电⽓层之间加⼊电介质，⼀般为FR-43、指定电源层和地层都为负⽚（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find⾯板选shape（因为铺铜是shape）–> option⾯板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的⽅法完成POWER层覆铜Allegro⽣成⽹表1、重新⽣成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、⽣成⽹表：tools –> create netlist，产⽣的⽹表会保存到allegro⽂件夹，可以看⼀下session log内容。
29、Allegro导⼊⽹表1、file –> import –> logic –> design entry CIS（这⾥有⼀些选项可以设置导⼊⽹表对当前设计的影响）2、选择⽹表路径，在allegro⽂件夹。
Allegro 使用技巧总结 ＨＪＢ编辑整理薛强制作修改目录1. Allegro颜色设定，保存，调入和显示..........................................................................................3 2. 如何加入不同的via ..........................................................................................................................3 3. 如何让Allegro显示实心焊盘..........................................................................................................3 4. 如何让Allegro与Concept-HDL实现反向标注................................................................................3 5. 如何使用FIX ......................................................................................................................................3 6. 如何使用Sub-Drawing......................................................................................................................4 7. 如何方便快捷的Placement...............................................................................................................4 8. 如何使用Auto Rename ......................................................................................................................4 9. 如何只显示一部分飞线....................................................................................................................5 10. 如何在不同的区域设置不同的规则................................................................................................5 11. 如何更新pad 、via.............................................................................................................................5 12. 如何设置快捷键................................................................................................................................6 13. 如何在Allegro中只显示连线，不显示同一层的铺铜..................................................................6 14. 倒角Manufacture-->Dimension/Draft-->Fillet..................................................................................7 15. 差分线的规则设置............................................................................................................................7 16. 关于Export Techfile...和Import Techfile...........................................................................7 17. Strokes 的使用....................................................................................................................................8 18. 关于View -->Color View Save 的使用..............................................................................................10 19. edit -->vertex 的使用.....................................................................................................................10 20. 器件、cline 、via 翻转、copy 等问题的解决.................................................................................10 21. for padstack editor............................................................................................................................10 22. 如何导入DXF 文件..........................................................................................................................13 23. 如何在Layout 的时候动态的显示走线长度..................................................................................14 24. 如何在ALLEGRO １４．２中更改鼠标的＂＋＂大小？...........................................................15 25. 如何固定Allegro 中菜单窗口的界面大小？.................................................................................15 26. 如何切换Allegro 的新老版本？（含Bus 走线功能简介）...........................................................15 27. Allegro 中常见的文件格式.............................................................................................................16 28. 关于做封装的步骤..........................................................................................................................17 29. 如何在Allegro 中对器件厚度设定规则？.....................................................................................17 30. 如何把边框的直角变成圆弧？......................................................................................................19 31. 如何使用Dimension Datum 标注尺寸？........................................................................................19 32. 如何能在打开Allegro 时显示空白页？.........................................................................................20 33. 关于表层铺铜Create Pin V oids.......................................................................................................20 34. 对于倾斜45度摆放的器件出Gerber 的注意事项：....................................................................22 35. 如何实现line 和shape 绘制的外框属性的转换 (22)薛强制作修改1. Allegro 颜色设定，保存，调入和显示1) 采用Script 文件纪录板的设定（包括各层颜色）File -->Script...script 这个命令是用来记录和调入操作用的。

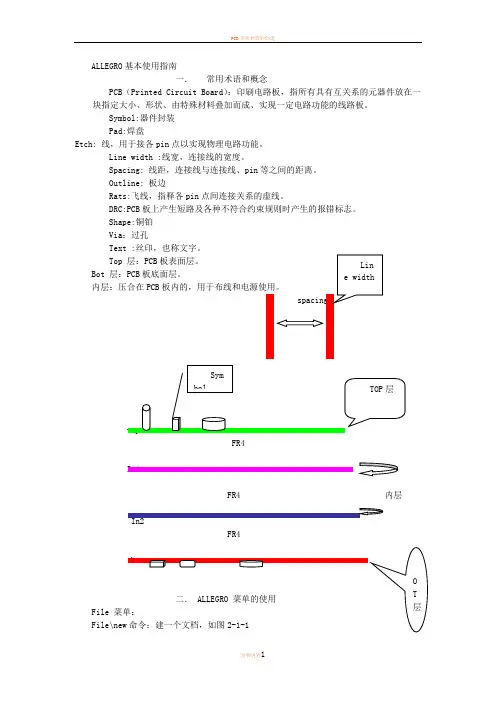

ALLEGRO基本使用指南一．常用术语和概念PCB（Printed Circuit Board）：印刷电路板，指所有具有互关系的元器件放在一块指定大小、形状、由特殊材料叠加而成、实现一定电路功能的线路板。
Symbol:器件封装Pad:焊盘Etch: 线，用于接各pin点以实现物理电路功能。
Line width :线宽，连接线的宽度。
Spacing: 线距，连接线与连接线、pin等之间的距离。
Outline: 板边Rats:飞线，指释各pin点间连接关系的虚线。
DRC:PCB板上产生短路及各种不符合约束规则时产生的报错标志。
Shape:铜铂Via：过孔Text :丝印，也称文字。
Top 层：PCB板表面层。
Bot 层：PCB板底面层。
内层：压合在PCB板内的，用于布线和电源使用。
spacingFR4In1FR4 内层FR4二． ALLEGRO 菜单的使用File 菜单：File\new命令：建一个文档，如图2-1-1B…进行选择；在在Drawing Name 中输入新文档的保存路径及名称，可点击B B r r o o w w s s e e…Drawing_Type：的下拉栏中选择要新建的文档的格式，主要有以下几种： Board/board(wizard):新建一个.brd文档；Module:Package symbol:/Package symbol(wizard):Mechanical symbol:Format symbol:Shape symbol:Flash symbol:本文只介召.brd 文档的建立，其它各模块暂不说明。
File\open命令：打开一个已经存在的文档。
File\save命令: 保存一个文档。
File\save as…命令: 将文档以其它名字保存。
注意：ALLEGRO 进行此命令后，当前正在编辑的文档也将随这更名。
Import/export命令：此部份将在后面中会介召。

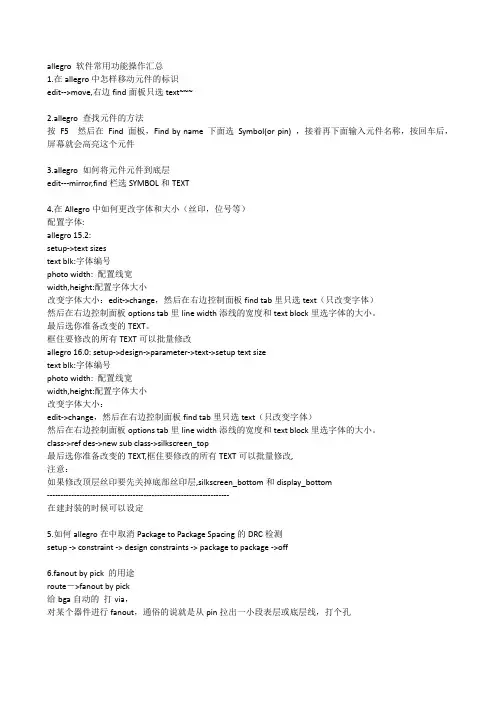

allegro 软件常用功能操作汇总1.在allegro中怎样移动元件的标识edit-->move,右边find面板只选text~~~2.allegro 查找元件的方法按F5然后在Find 面板，Find by name 下面选Symbol(or pin) ，接着再下面输入元件名称，按回车后，屏幕就会高亮这个元件3.allegro 如何将元件元件到底层edit---mirror,find栏选SYMBOL和TEXT4.在Allegro中如何更改字体和大小（丝印，位号等）配置字体:allegro 15.2:setup->text sizestext blk:字体编号photo width: 配置线宽width,height:配置字体大小改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）然后在右边控制面板options tab里line width添线的宽度和text block里选字体的大小。
最后选你准备改变的TEXT。
框住要修改的所有TEXT可以批量修改allegro 16.0: setup->design->parameter->text->setup text sizetext blk:字体编号photo width: 配置线宽width,height:配置字体大小改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）然后在右边控制面板options tab里line width添线的宽度和text block里选字体的大小。
class->ref des->new sub class->silkscreen_top最后选你准备改变的TEXT,框住要修改的所有TEXT可以批量修改,注意：如果修改顶层丝印要先关掉底部丝印层,silkscreen_bottom和display_bottom--------------------------------------------------------------------在建封装的时候可以设定5.如何allegro在中取消Package to Package Spacing的DRC检测setup -> constraint -> design constraints -> package to package ->off6.fanout by pick 的用途route－>fanout by pick给bga自动的打via，对某个器件进行fanout，通俗的说就是从pin拉出一小段表层或底层线，打个孔7.No Placement Grid was found 的处理方法edit -> z-copy -> option->package keepin层-> offset =40或者Setup -> Area -> Package KeepinROUTING KEEPIN 一般内移40MIL,PACK AGE KEEPING 一般内移120MIL8.在PCB Editor 启动Specctra的方法点击菜单route ->route Editor 启动9.ERROR Unable to open property mapping file: devparam.txt.ERROR Unable to open property mapping file: devparam.txt.解决方法PSpice->Edit Simulation Profile-> Configuration Files->Library-> Library path->(<orcad>toolspspicelibrary)资讯版权声明:本网转载自其它媒体的信息，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责,如有版权问题，可以立即删。

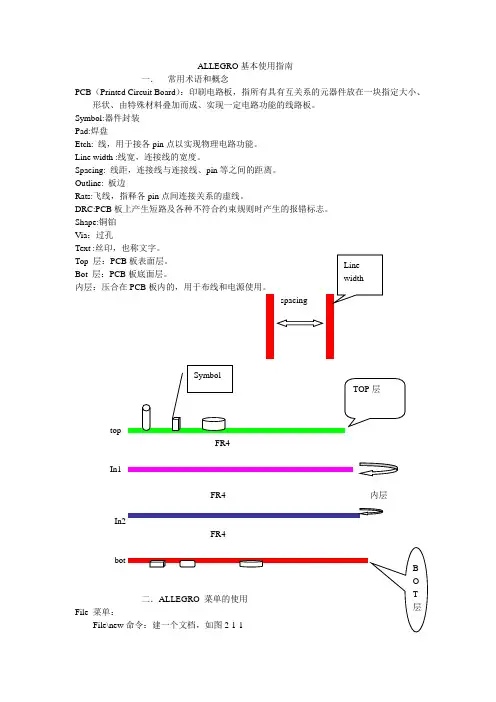

ALLEGRO基本使用指南一．常用术语和概念PCB（Printed Circuit Board）：印刷电路板，指所有具有互关系的元器件放在一块指定大小、形状、由特殊材料叠加而成、实现一定电路功能的线路板。
Symbol:器件封装Pad:焊盘Etch: 线，用于接各pin点以实现物理电路功能。
Line width :线宽，连接线的宽度。
Spacing: 线距，连接线与连接线、pin等之间的距离。
Outline: 板边Rats:飞线，指释各pin点间连接关系的虚线。
DRC:PCB板上产生短路及各种不符合约束规则时产生的报错标志。
Shape:铜铂Via：过孔Text :丝印，也称文字。
Top 层：PCB板表面层。
Bot 层：PCB板底面层。
内层：压合在PCB板内的，用于布线和电源使用。
spacingtopFR4In1FR4 内层FR4二．ALLEGRO 菜单的使用File 菜单：File\new命令：建一个文档，如图2-1-1在Drawing Name 中输入新文档的保存路径及名称，可点击B B r r o o w w s s e e…Drawing_Type：的下拉栏中选择要新建的文档的格式，主要有以下几种：Board/board(wizard):新建一个.brd文档；Module:Package symbol:/Package symbol(wizard):Mechanical symbol:Format symbol:Shape symbol:Flash symbol:本文只介召.brd 文档的建立，其它各模块暂不说明。
File\open命令：打开一个已经存在的文档。
File\save命令: 保存一个文档。
File\save as…命令: 将文档以其它名字保存。
注意：ALLEGRO 进行此命令后，当前正在编辑的文档也将随这更名。
Import/export命令：此部份将在后面中会介召。
Viewlog…/File viewer…命令: 查看ALLEGRO一些命令运行后产生的错误信息，信息以.log 存在当前路径下，如网表调入、report、合并Sub_Dawing 。
