压力铸造“三要素”分析实

压铸基础知识我们的锌铝合金属于其中的哪一种？2压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。

压铸区别于其它铸造方法的主要特点是高压和高速。

压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。

办公用品| 卫浴五金| 电子/| 机械| 五金|3１．由于压入铸模内的合金液一般是在非真空的条件下急速冷却凝固的，如２．普通方法生产的压铸件不能进行高温热处理和焊接。

３．目前压铸某些内凹件、高熔点合金铸件还比较困难。

４．压铸设备价格高，模具制造需要一定周期，所以不宜单件或小批量生4的问题来源于模具，所以模具是我们生产最重要的工具。

5固定在壓鑄機定模安裝板上,有直澆道與固定在壓鑄機動模安裝板上,並隨動模安液體金屬在高壓下充滿型腔;借助於設在動模上的推出機構將鑄件推6使料液平稳且有序地填充到开腔中并在填充过程和凝固过程中把压力传迅到各个部位，以获得所需的组织紧密，外观清晰的产品母模仁公模仁7使料液平稳且有序地填充到开腔中并在填充过程和凝固过程中把压力传迅到各个部位，以获得所需的组织紧密，外观清晰的产品冷却料浇口主浇道8导套导柱9实现零件的正常脱模10实现与开模方向不一致的侧孔，11为满足成型工艺对模具温度要求，以保证各种零件的冷却定型循环水路循环水路12保证零件熔体在充填过程中模腔中的气体完全排出，以让零件熔体顺利充满型腔排气槽13模座垫块144 曲面分型1516指生產過程中因模具設計產生排气及生產過程中殘留於機台及地面指生產過程中從機台溶爐表面經過打渣劑而產生的浮渣料；指生產過程中出現的排渣及浮渣料經熔解產生的物料。

水口料17新格18康帅192021喷离型剂注汤中子退压进压退取件开模冷却成型射出合模中子进222324挥发；）性能稳定在空气中稀释剂不应挥发过决而变稠；2526时针月份标27台阶成型标准成型28高出293031磨砂机平面磨砂机32砂带按型号分有：60#、80#、120#、180#、240#、400#、1200#等；型号越大，表示表面砂粒越细，打磨的表面越光滑；通常在砂带内表面标示有砂带型号及砂带转动方向。

压铸工艺参数分析1.注射压力：注射压力是指在铸造过程中，金属熔液被压入型腔的压力大小。

注射压力的大小对于铸件的排气、充盈、凝固过程以及零部件的尺寸稳定性有着重要的影响。

过高的注射压力会导致铸件内部气泡的形成、表面粗糙度增大等问题，而过低的注射压力则会导致型腔内充盈不充分。

2.注射速度：注射速度是指熔融金属进入模具腔体的速度。

适当的注射速度可以使熔融金属在型腔内充盈均匀，防止铸件出现疏松、夹杂等缺陷。

过高的注射速度会导致金属熔液的剪切力增加，容易产生气泡和金属破碎现象，而过低的注射速度则会导致金属熔液在充盈过程中受到阻力，形成冷障。

3.注射温度：注射温度是指金属熔液注入型腔时的温度。

注射温度的高低会直接影响到铸件的凝固形态和组织结构。

过高的注射温度会导致铸件的表面质量较差，因为金属熔液的冷却速度过快，易产生冷障和贝氏体组织。

而过低的注射温度则会导致金属熔液黏度增大，充盈性变差。

4.金属液温度：金属液温度是指金属熔体在注射之前的温度。

金属液温度的高低会直接影响到铸件的凝固过程和性能。

过高的金属液温度会导致铸件的组织粗大，出现热裂纹等问题。

而过低的金属液温度则会导致铸件的毛细孔增多，降低铸件的密实性。

5.压射机的闭模力：压射机的闭模力是指用于关闭型腔的力大小。

闭模力的大小会直接影响到铸件的尺寸稳定性和机械性能。

过高的闭模力会导致铸件的尺寸过大，形成表面凸起和冷障等问题。

而过低的闭模力则会导致铸件尺寸的不稳定性和机械性能的下降。

6.模具温度：模具温度是指模具在铸造过程中的温度。

模具温度的高低会直接影响到铸件的组织结构和表面质量。

适当的模具温度可以提高铸件的表面光洁度，减少气孔和缩松等问题。

过高的模具温度会导致铸件的热组织粗大，而过低的模具温度则会导致铸件充盈性差。

总结起来，压铸工艺参数对于铸件质量和性能有着直接的影响。

合理的控制和选择工艺参数可以有效地改善铸件的表面质量、减少缺陷率，提高铸件的力学性能和尺寸稳定性。

压力铸造工艺参数的选择压力铸造high pressure die casting(简称压铸)的实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。

与其它铸造方法相比，压铸有铸件尺寸精度高，产品质量好，生产效率高以及经济效益高等优势。

压力铸件的质量主要受控于压铸的填充过程中诸多因素的影响，如:压力、速度、温度、熔融金属的性质以及填充特性等等。

所以工艺参数的选择成为决定压力铸件是否成功的关键因素。

压铸工艺是将压铸机、压铸模和压铸合金综合运用的过程。

压铸时金属填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到有机组合的过程。

这些工艺因素既相互制约，相辅相成，只有正确选择和调整这些因素，使之协调一致，才能获得预期的结果。

压射过程中，不仅重视铸件结构的工艺性、铸型的先进性、压铸机性能和结构优良性，压铸合金选用的适应性和熔炼工艺的规范性。

也应重视压力、速度、温度和时间等工艺参数对铸件质量的重要作用。

这些工艺参数的选择与合理匹配，是保证压铸件综合性能的关键。

一、压力的选择在压力铸造的整个过程中，压射压力是压铸工艺最基本的成型参数，液态金属的充填流动和压实都是在压力和充填速度的作用下完成的，合理选择和确定压射压力和充填速度是压铸工艺的一个重要问题。

在压射过程中，随着冲头位置的移动，压力也出现不同的变化，这个变化规律都会对铸件质量产生重大影响。

1．压射力（F）压射力是压铸机压射机构中推动压射活塞运动的力，它是反映压铸机功能的一个主要参数。

压射力的大小，由压射缸的截面积和工作液的压力所决定。

压射力的计算公式如下：F=PπD²/4式中：F--压射力（N）；P--压射油缸内工作液的压力（Pa）；D--压射油缸的直径（m）；π=3.1416。

2．比压（P）及其选择比压是压室内金属液单位面积上所受的压力，填充时的比压称为压射比压。

压射后的比压称为增压比压，它决定了压铸件最终所受的压力和模具的胀型力。

压铸合金压铸合金压铸合金压铸合金、、压铸模压铸模、、压铸机是压铸生产的三要素三要素。

要获得优质的压铸件除了要求压铸件的结构工艺性合理铸件的结构工艺性合理，，压铸模设计合理压铸模设计合理、、制造精确制造精确，，压铸机性能优良之外压铸机性能优良之外，，还要有压铸工艺性良好的合金压铸工艺性良好的合金。

压铸合金2.1 压铸合金性能要求2.2 压铸合金2.1 压铸合金性能要求并非任何性能的合金都能用来生产压铸件并非任何性能的合金都能用来生产压铸件，，用于压铸生产的合金其性能有两方面的要求用于压铸生产的合金其性能有两方面的要求，，一是在压铸件成型时有良好的成型工艺性压铸件成型时有良好的成型工艺性，，二是成型后的压铸件能满足产品的使用要求二是成型后的压铸件能满足产品的使用要求。

合金的成型工艺性能是指合金的铸造成型工艺性艺性能是指合金的铸造成型工艺性、、切削加工性切削加工性、、焊接性能焊接性能、、电镀性能电镀性能、、热处理性能等热处理性能等。

合金的使用性能包括合金的力学性能使用性能包括合金的力学性能、、物理性能和化学性能物理性能和化学性能。

因此因此，，用于压铸生产的合金应具有以下性能：(1)结晶温度范围小结晶温度范围小，，以防止压铸件产生缩孔和缩松缺陷以防止压铸件产生缩孔和缩松缺陷。

(2)具有良好的流动性具有良好的流动性，，有利于成型结构复杂有利于成型结构复杂、、表面质量好的压铸件表面质量好的压铸件。

(3)线收缩率小线收缩率小，，可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件。

(4)高温时有足够的热强度和可塑性高温时有足够的热强度和可塑性，，高温脆性和热裂倾向小高温脆性和热裂倾向小，，防止推出铸件时产生变形和开裂。

(5)在常温下有较高的强度在常温下有较高的强度，，以适应大型薄壁复杂压铸件的使用要求以适应大型薄壁复杂压铸件的使用要求。

(6)具有良好的加工性能和一定的抗蚀性能具有良好的加工性能和一定的抗蚀性能。

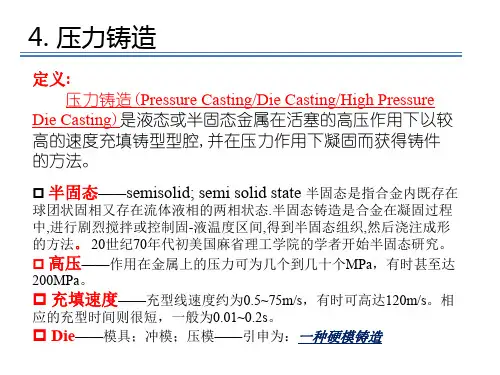

压力铸造技术知识概述1 概述压力铸造（简称压铸）的实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型型腔，并在压力下成型和凝固而获得铸件的方法。

1.1 压铸特点压和高速充填压铸型是压铸的两大特点。

它常用的压射比压是从几千至几万kPa，甚至高达2×105kPa。

充填速度约在10~50m／s，有些时候甚至可达100m／s 以上。

充填时间很短，一般在0.01~0.2s范围内。

与其它铸造方法相比，压铸有以下三方面优点：1. 产品质量好铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30％，但延伸率降低约70％；尺寸稳定，互换性好；可压铸薄壁复杂的铸件。

例如，当前锌合金压铸件最小壁厚可达0.3mm；铝合金铸件可达0.5mm；最小铸出孔径为 0.7mm；最小螺距为0.75mm。

2.生产效率高机器生产率高，例如国产JⅢ3型卧式冷空压铸机平均八小时可压铸600～700次，小型热室压铸机平均每八小时可压铸3000~7000次；压铸型寿命长，一付压铸型，压铸钟合金，寿命可达几十万次，甚至上百万次；易实现机械化和自动化。

3.经济效果优良由于压铸件尺寸精确，表泛光洁等优点。

一般不再进行机械加工而直接使用，或加工量很小，所以既提高了金属利用率，又减少了大量的加工设备和工时；铸件价格便易；可以采用组合压铸以其他金属或非金属材料。

既节省装配工时又节省金属。

压铸虽然有许多优点，但也有一些缺点，尚待解决。

如： 1. 压铸时由于液态金属充填型腔速度高，流态不稳定，故采用一般压铸法，铸件易产生气孔，不能进行热处理；2. 对内凹复杂的铸件，压铸较为困难； 3）高熔点合金（如铜，黑色金属），压铸型寿命较低； 4）不宜小批量生产，其主要原因是压铸型制造成本高，压铸机生产效率高，小批量生产不经济。

1.2 压铸应用范围及发展趋势压铸是最先进的金属成型方法之一，是实现少切屑，无切屑的有效途径，应用很广，发展很快。

压铸件的结构要素
一、壁厚
压铸件的合理壁厚取决于铸件的具体结构、合金性能和压铸工艺等因素，以正常、均匀壁厚为佳。

大面积的薄壁成型比较困难；壁厚过大或严重不均匀易产生缩陷及裂纹。

随着壁厚的增加，压铸件材料力学性能明显下降。

二、肋
设计肋是用来增加零件的强度和刚性，同时也改善了压铸的工艺性，使金属的流路顺畅，消除单纯依靠加大壁厚而过分聚集金属引起的气孔、裂纹和收缩缺陷。

三、脱模斜度
脱模斜度大小与铸件几何形状如高度或深度、壁厚及型腔或型芯表面状态如粗糙度、加工纹路方向等有关。

在允许范围内，宜采用较大的脱模斜度。

一般脱模斜度不得小于1度。

四、网纹
对于较大面积平板状零件或其它形状零件，为减少或消除表面上的流痕或花斑等缺陷，常在表面上设置网纹或网点。

压力铸造工艺概述总结第1篇压铸分为以下四个过程：a、合模b、压射c、开模d、推出及复位其中最关键的是压射过程：从压射冲头开始移动到型腔充满保压（热室压铸机），或者至增压结束（冷室压铸机）为止压力、速度是压射过程中两个重要工艺参数，记录压射过程中压力和速度的动态特性曲线称为压射过程曲线压射过程中，随着压射冲头的位移，速度和压力都是按设定的模式变化液态金属在压室与型腔中的运动可分解成四个阶段，目前使用的大中型压铸机为四级压射，中小型压铸机多为三级压射（将第二、第三阶段合为一个阶段），而热室压铸主要以两个阶段压射为主（一速升液和二速填充）第一阶段 τ_1 ：从压射冲头起始位置至越过浇料口位置特征：低压低速、运动平稳，防止金属液从浇料口溢出，有利于气体排出第二阶段 τ_2 ：从越过浇料口位置到金属液充满至内浇口处特征：压力增大，压射冲头速度加快，越过浇料口位置后，压射压力提高，压射冲头速度加快，金属液充满压室至浇注系统，该阶段应防止卷气，尽量避免金属液提前进入型腔第三阶段 τ_3 ：从金属液充满内浇口处至型腔完成充满特征：压射压力再次升高，压射速度略有下降，充型速度最快，由于内浇口处截面积大幅度缩小，流动阻力剧增，压射速度略有下降，但此时充型速度最快第四阶段 τ_4 ：充型结束特征：压射冲头停止运动，压力剧增，达到全过程的最高值，充满型腔后，增压压力对凝固中的金属液进行压室，压射冲头可能稍有前移，金属液凝固后，增压压力撤除，压射过程结束压铸时，影响金属液充填成型的因素很多，主要有压力、速度、温度、时间等参数压射力：压铸机压射缸内工作液作用于压射冲头，使其推动金属液充填模具型腔的力，称为压射力压射力 F_y=P_g×(πD^2)/4Pg-压射缸内的工作压力，Pa D-压射缸直径，m比压：压室内压铸合金液单位面积上所受的力，即压铸机的压射力与压射冲头截面积之比，充填时的比压称为压射比压，有增压机构时，增压后的比压称为增压比压，它决定了压铸件最终所受压力和这时所形成的胀模力的大小压射比压 P_b=(4F_y)/(πd^2 )胀模力：压铸过程中，金属液充填型腔时，给型腔壁和分型面的压力称为胀模力，压铸过程中，最后阶段的增压比压通过金属液传给压铸模，此时的胀模力最大，为了防止压铸模被胀开，锁模力要大于胀模力在合模方向上的合力胀模力 F_z=P_b×AA-压铸件、浇口、排溢系统在分型面上的投影面积之和选择合适的比压可以改善压铸件的力学性能铸件在较高的比压下凝固，其内部微小孔隙或气泡被压缩，内部组织的致密度和强度较高，但随着比压过高，铸件的塑性指标下降，强度也会下降，力学性能下降较高的压射比压可以提高金属液的充模能力，防止铸件产生冷隔或充填不足的缺陷，轮廓较为清晰，但比压过大，会加剧金属液对型腔的冲击，加速模具的磨损，一般在保证压铸件成形和使用要求的前提下，选用较低的比压速度有压射速度和内浇口速度两种形式压射速度（冲头速度）：压射冲头推动金属液的移动速度，也就是压射冲头的速度内浇口速度（充型速度）：金属液通过内浇口处的线速度称为内浇口速度内浇口速度 v_n=\frac{πd^2}{4A_n} v_y=η \sqrt{\frac{2P_b}{ρ}}v_n -内浇口速度（m/s）v_y -压射速度（m/s）d-压射冲头（或压室）直径（m）A_n -内浇口截面积（ m^2 ）η-阻力系数，一般取ρ -合金的液态密度（kg/ m^3 ）压射力大，内浇口速度高；合金液密度大，内浇口截面积大，内浇口速度低，在压铸过程中，通过调整压射速度，改变压射冲头直径、比压及内浇口截面积等，都可以直接或间接调整内浇口速度压铸的温度主要指合金浇注温度和压铸模的温度合金浇注温度指的是从压室进入型腔时压铸合金液的平均温度，经验证明，在压力较高的情况下，应尽可能降低浇注温度，最好在压铸合金液呈粘稠“粥状”时压铸，这样可以减少型腔表面温度的波动和压铸合金液对型腔的冲蚀，但对含硅量高的铝合金，则不宜使压铸合金液呈“粥状”时压铸，否则硅将大量析出，以游离状态存在于铸件内部，使加工性能变坏。

压力铸造：在高压作用下，使液态或半液态金属以较高的速度充填压铸模型腔，并在压力下成形和凝固而获得铸件的方法。

压铸特点：高压力、高速度。

压铸生产三要素：合金材料、压铸机及压铸模。

压铸特点：优点（1）尺寸精度高（2）材料利用率高（3）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件（4）可镶嵌其他材料的零件（5）压铸件组织致密，具有较高的强度和硬度（6）生产率高。

缺点：（1）压铸件常有气孔及氧化夹杂物存在（2）不适合小批量生产（3）压铸件尺寸受到限制（4）压铸合金种类受到限制。

压铸压力可以用压射力和压射比压两种形式表示。

压射力：压铸机压射机构中推动压射活塞的力。

压射比压：压室内金属液在单位面积上所受的压力。

压铸过程四个阶段：（1）慢速封孔阶段（2）充填阶段（3）增压阶段（4）持压阶段。

压铸速度分为压射速度和充填速度。

压射速度：压铸机压射缸内的液压推动压射冲头前进的速度。

充填速度：液体金属在压力作用下，通过内浇道进入型腔的线速度。

压铸机分类：（1）浇注方式：热压室压铸机、冷压室压铸机（2）压室的结构和布置方式：卧式压铸机、立式压铸机（3）功率（锁模力）：小型压铸机、中型压铸机、大型压铸机。

压铸机基本结构：开合模机构、压射机构、动力系统、控制系统等压铸机选用（1）确定锁模力F=AP，还需考虑分胀形力（2）估算压室容量（3）核算开模行程。

壁厚选择原则（1）保证铸件刚度强度的前提下，应尽量减小厚度，保证各截面厚薄均匀（2）厚壁处，通过减薄厚度并增设加强肋解决，增加零件强度、刚性。

压铸件壁太厚，内部气孔，缩孔等缺陷增加；压铸件壁太薄，金属液填充不良，铸件成形困难。

肋的作用：增加零件的强度和刚性，同时改善压铸工艺，使金属的流路顺畅，消除因增加壁厚而导致的气孔、收缩缺陷。

铸造圆角作用：（1）气体易排出，有利于成形（2）避免尖角应力集中开裂。

脱模斜度作用：（1）减少铸件与模型的摩擦,容易取出铸件;（2）保证铸件表面不被拉伤（3）延长模具使用寿命。

压力铸造“三要素”分析实压力铸造“三要素”分析实压铸模、压铸机、压铸工艺是压力铸造关键的“三要素”。

这三要素是保证压铸件质量、提高压铸件生产效率、降低压铸生产成本的重要因素。

三者之间的关系和作用如下所述：压铸模—是压力铸造中最重要的工具，它是三要素中最关键的要素。

只要压铸模具备了合理的澆注系统，合理的模具结构，又有合理的模具制造精度，就具备了压力铸造的重要条件。

它可以弥补压铸机的某些不足，也可以放宽对压铸工艺参数相应的调整范围，这就给压铸生产带来极大的方便，压铸工艺参数的调整就方便得多，这就加大了保证铸质量的可靠性。

有人说压力铸造需要打造尽量多的傻瓜（非常方便调整工艺参数的）模具也就是此意思。

有很多人说压铸模在压力铸造技术中的重要性占60％的比重，又有很多人说它在压力铸造中的重要性占70—80％的比重，不管是多少，这就反应出压铸模它在众多人心目中的重要性了。

总之压铸模的重要性它占据了三要素之首。

压铸机—是在压力铸造中的一个重要设备。

；是压力铸造成功的一个重要条件；它既是模具安装的场地；又是工艺参数调节处所，起到承上启下的重要作用。

压铸机性能的好坏，直接影响到所生产的压铸件质量和生产效率高低。

压铸工艺参数—实际上是把压铸模具和压铸机联系起来的纽带。

如果有了质量好的模具和性能较好的压铸机，压铸工艺参数的调节范围就放宽多了，工艺参数调整就很方便了。

如果前述的某一个条件较差，工艺参数的调整就困难多，即是调整好了，一但某个工艺因素略有所变动，就直接影响到压铸件生产质量和生产效率，造成生产质量不稳定。

所以压铸工艺参数一定要弥补前两者之不足。

前三者必须是密切配合的情况下，才能对提高压铸件质量，给压力铸造带来整体效益。

每一个压铸工作者，应在实际生产实践中要认清三者的关系，来处理好生产中的实际问题。

分析方法，可参考下述实例进行：例一：成都卑县某公司，将原有800吨压铸机上生产的模具，放到新购的某厂生产的850吨压铸机上生产，所生产出来的压铸件经喷丸后表面多处起皮，尤在内浇口附近均有，生产出来的压铸件质量满足不了铸件用户的要求。
