POLYMETRON 9245钠表简易操作手册

硅分析仪9210 指导手册致读者本册中包含的信息内容是尽可能与印刷时仪表的版本相符合的。

如果你在使用仪表时客观地发现其性能与本册叙述有不相符之处，也许是你的手册已经过期。

如果是此种情况，请立即与你的当地Polymetron代理商联系如果不按照生产厂家的规定和要求的方法使用仪表，将会损坏仪表正常的质量保证Polymetron保留对本册中所述仪表的软，硬件进行修改和更换的权力谢谢合作 !621=092=010 Rev. B Polymetron S.A.S. 02/2003安全警告请在拆包，安装或运行仪表前将手册完整的阅读一遍。

特别要注意所有标示"危险"和"警告" 的部分。

否则会对操作者造成严重伤害或导致设备的损坏为确保设备不受损害，不要采取任何不符合手册要求的方法使用和安装设备关于危险信息：由于存在着多种危险情况，本册将使用符号字（危险，警告，注意）来对应于情况的危险程度危险提示一个潜在的或危急的危险情况。

若不避免会导致重大伤亡警告标示一个潜在的也许会导致某种程度伤害的危险情况注意需要特别强调的信息预先警告标签请阅读所有附在仪表上的标签。

如果不遵守标签上的警告会导致人身伤害或造成设备损害仪表上的这个符号，要求操作者参照操作手册运行仪表和学习安全信息仪表上的这个符号，标示出接地保护的接地点仪表上的这个符号，显示出需要戴防目罩电源连接，见18页仪表电源接线，见15页试剂的制备，见21页维护，见第7页和A2维护定期检查仪表的完整电气连接和仪表系统的保护，进行所有必要的检测来消除故障隐患服务和维修用户不要自行修理仪表的元件。

只有Polymetron的工程师及授权代理商有权对系统进行维修，并应该使用由厂家正式批准所采用的元件。

任何违背这一原则试图进行仪表维修的行动可能会引发对仪表的损坏和人身的伤害。

它还会导致厂家质量保证的失效并危及仪表的正常工作以及仪表的电气完整性或CE标准如果你在仪表的安装、开机和使用中有任何可能的问题，请与你的当地供应商直接联系。

2.1 水样温度根据Polymetron9245钠离子分析仪的使用手册，要求水样温度5～45℃，经查阅相关文献，测量水温最佳温度是25±1℃。

某厂的除盐水装置设在厂房内，北方冬季有保暖措施，同时在环境温度偏低时，在整套装置的进水端增加提温措施，可以保证样品水温全年维持在25～29℃，而且钠离子分析仪对温度具有一定的补偿功能，因此水样温度可以满足仪表测量准确性的要求。

2.2 水样pH当水样的pH<10时，受的干扰，测量相对误差随着水样的pH 降低而成倍增大；当水样pH ≥10时，的影响减小，测量相对误差控制在5%以内；若水样pH 过大，也会造成测量数据异常偏大，甚至可能导致碱结晶在电极上。

因此，为保证在线钠表的测量准确性，必须采取有效的碱化措施，控制pH 在10.5～11即可满足测量要求。

Polymetron9245钠离子分析仪调节pH 的试剂为二异丙胺，利用其易挥发特性，在碱化瓶中形成碱性气氛，二异丙胺分子透过扩散管通过气泵打入测量系统中，调节水样的pH 。

该分析仪不能自动检测水样的pH ，不能自动调节气泵的流量，需要人为手工测定pH 和调节流量。

在运行过程中，气态的二异丙胺在扩散管中会发生结晶而堵塞管路，若长时间不清洗扩散管，会导致pH 偏低，因此需要每1～2个月对扩散管进行清洗或更换。

在日常维护中，还需定期检查整个碱化系统是否有泄漏以及碱化瓶的O 型圈是否完好等。

2.3 进样流速Polymetron9245钠离子分析仪的水样流速为5～30L/h ，压力0.2～6bar ，过低或过高均会导致分析数据结果异常偏大或偏小。

实际运行的最佳流速需要进行摸索确定。

生产处理量的波动以及再生投用后的运行，都会造成进样流速的不稳定，为了保证测量的准确性，需要在较大波动后对流速进行校准。

Polymetron9245在线钠离子分析仪没有流量计，通过长时间的经验摸索，打开钠表进水阀后，调节水样入口流量，以20秒左右0 引言在线分析仪表在炼油化工企业生产中对产品质量的把控具有重要意义，能够连续监测产品质量状态，为生产的及时调整提供决策依据。

在线钠离子分析仪钠敏测量电极专业的电极制造技术，性能稳定，使用寿命长；维护工作量低定期添加碱化液和参比电极填充液，定期清洗钠敏电极；320 × 240大屏幕液晶显示屏中、英文菜单显示，操作方便；测量稳定性高带温度补偿；维护费用低降低运行成本；具有强大的数据存储功能可保存1年的历史数据和操作记录（操作记录多达400条）；盘式安装或落地安装装（可选）使用方便；完善的设计结构采用干、湿盘分体设计，结构精巧，水电分开，确保整机安全工作；预备试剂和标定液用户无需配制复杂的试剂，工厂已将试剂作了标准化的处理，用户可以从工厂买到这些试剂和标定液。

应用Chempure++ 1056钠离子分析仪可以检测超纯水中微量钠离子的浓度，广泛应用于电厂监测锅炉给水和蒸汽冷凝水中钠离子的含量。

蒸汽中的钠离子对汽轮机的叶片和管道具有很强的腐蚀作用，所以，连续监测火力发电厂的化学控制是非常重要的。

工作原理Chempure++ 1056钠离子分析仪采用钠敏电极，属电位分析法。

钠电极电位对钠离子浓度变化的响应符合能斯特方程，即被测的钠电极电位随着温度和相关钠离子浓度的变化而变化。

因此，分析仪中内置温度传感器，其对钠离子浓度测量值进行实时修正。

在测量低浓度的钠离子时，氢离子的存在会对测量造成很大的干扰，为了消除这种干扰，需要对水样进行碱化处理，使水样在到达测量电极之前，pH值控制在某一特定范围，因此，分析仪中要内置pH参比传感器。

在阳床钠测量应用中，向水样中加入纯氨气；在蒸汽钠测量应用中，向水样中加入二异丙胺试剂。

氨气和二异丙胺试剂都具有缓和pH值的作用，其可以确保pH参比电极的电位保持恒定。

Chempure++ 1056钠离子分析仪阳床钠表工作流程图型号号：Chempure++ 1056 PDS 71-SODIUM3性能优势无论是阳床钠离子分析仪还是蒸汽钠离子分析仪，在水样入口都设有稳压装置，目的是稳定流量，保证水样碱化处理过程的均匀、恒定，从而消除水样入口流量、压力变化对测量的影响。

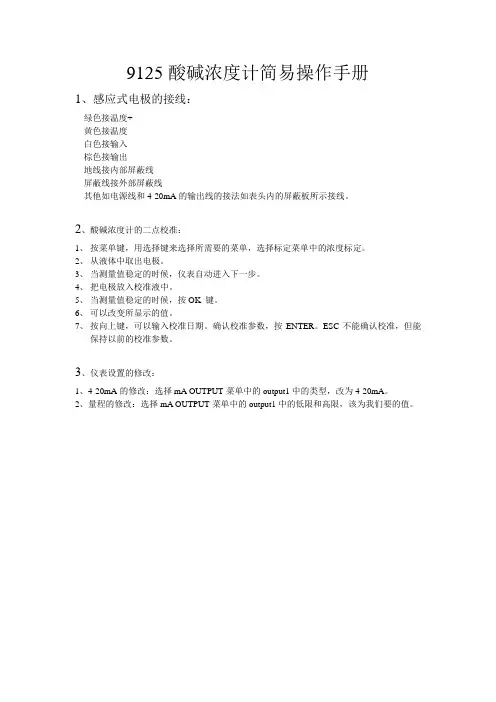

9125酸碱浓度计简易操作手册
1、感应式电极的接线：
绿色接温度+
黄色接温度-
白色接输入
棕色接输出
地线接内部屏蔽线
屏蔽线接外部屏蔽线
其他如电源线和4-20mA的输出线的接法如表头内的屏蔽板所示接线。

2、酸碱浓度计的二点校准：
1、按菜单键，用选择键来选择所需要的菜单，选择标定菜单中的浓度标定。

2、从液体中取出电极。

3、当测量值稳定的时候，仪表自动进入下一步。

4、把电极放入校准液中。

5、当测量值稳定的时候，按OK 键。

6、可以改变所显示的值。

7、按向上键，可以输入校准日期。

确认校准参数，按ENTER。

ESC不能确认校准，但能
保持以前的校准参数。

3、仪表设置的修改：
1、4-20mA的修改：选择 mA OUTPUT菜单中的output1中的类型，改为4-20mA。

2、量程的修改：选择 mA OUTPUT菜单中的output1中的低限和高限，该为我们要的值。

polymetron硅表 9210[指南] 南京中电联仪表维护手册9210硅表简易操作手册 1、仪表的接线L——火线N——零线Lout1+——1通道4-20mA输出的正极Lout1-——1通道4-20mA输出的负极Lout2+——2通道4-20mA输出的正极Lout2-——2通道4-20mA输出的负极Lout3+——3通道4-20mA输出的正极Lout3-——3通道4-20mA输出的负极Lout4+——4通道4-20mA输出的正极Lout4-——4通道4-20mA输出的负极Lout5+——5通道4-20mA输出的正极Lout5-——5通道4-20mA输出的负极Lout6+——6通道4-20mA输出的正极Lout6-——6通道4-20mA输出的负极R1，R2，R3，三种试剂和标准液配好，对应表上的R1，R2，R3，CAL的标志接好。

接通电源和水路，让表运行二个小时左右。

2、仪表设置的修改1、用选择功能键选择MA输出菜单中的用的那通道中，选择模拟信号为4—20mA输出，和线性输出。

2、用选择功能键选择顺序菜单中的激活通道，把不用的通道关掉。

在选择通道的顺序。

3、仪表的标定标定前，首先按菜单，用选择功能键选择校准菜单中的编程菜单，把校准浓度修改为配好的标准液的浓度值。

然后进入校准菜单的初始校准，按确认，仪表自动标定，标定完。

仪表会出来一个零点和斜率值，在合格范围内的话。

会在屏幕上出现“OK”的按钮。

按“OK”键，就可以了。

若不合格，仪表不会接受。

4、仪表常见的错误与分析1、把加药的管子在进测量池的地方拔出，在首先按菜单，用选择功能键选择维护菜单中的泵选项，把R1，R2，R3三种要对应的1，2，3号泵，一一打开，看是否有要试剂打出。

若没有，把泵开着，用针筒往泵里面强行的注入水，把泵的膜打湿，问题就应该解决。

2、若仪表标定的斜率很低，可以先把测量池清洗干净，用选择功能键选择测量菜单中的手动测量菜单，把标液倒进测量池，测量下，看测量值是不是和标液浓度是不是差不多(因为斜率没有标，但也不会差太多)。

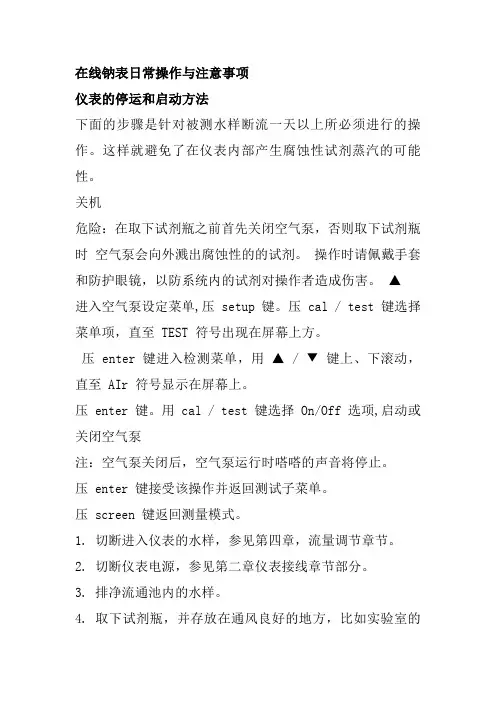

在线钠表日常操作与注意事项仪表的停运和启动方法下面的步骤是针对被测水样断流一天以上所必须进行的操作。

这样就避免了在仪表内部产生腐蚀性试剂蒸汽的可能性。

关机危险：在取下试剂瓶之前首先关闭空气泵，否则取下试剂瓶时空气泵会向外溅出腐蚀性的的试剂。

操作时请佩戴手套和防护眼镜，以防系统内的试剂对操作者造成伤害。

▲进入空气泵设定菜单,压 setup 键。

压 cal / test 键选择菜单项，直至 TEST 符号出现在屏幕上方。

压 enter 键进入检测菜单，用▲ / ▼键上、下滚动，直至 AIr 符号显示在屏幕上。

压 enter 键。

用 cal / test 键选择 On/Off 选项,启动或关闭空气泵注：空气泵关闭后，空气泵运行时嗒嗒的声音将停止。

压 enter 键接受该操作并返回测试子菜单。

压 screen 键返回测量模式。

1. 切断进入仪表的水样，参见第四章，流量调节章节。

2. 切断仪表电源，参见第二章仪表接线章节部分。

3. 排净流通池内的水样。

4. 取下试剂瓶，并存放在通风良好的地方，比如实验室的通风橱。

5. 从流通池上方小心取出钠电极和参比电极，并通过它们的电极线缆将其悬挂起来。

6. 从参比电极包装盒中取出黑色的电极保护胶套，将其套在参比电极的底部，以防参比电极填充液变干。

启动1. 如果水样断流几天，请更换新的扩散管。

扩散管长时间暴露在试剂中将会变脆。

如果不清楚试剂已经使用多久，请更换新的试剂，并在维护记录表上做好记录。

重新将新试剂安装到仪表上。

2. 活化钠电极，用去离子水冲液钠电极，小心将钠电极安装到仪表。

参见第二章，新钠电极的活化与安装章节部分。

3. 打开仪表的入口阀门，使水样进入仪表。

如果需要，调节压力调节阀，使水样流速保持在 40 mL/min（使用氨应用包和 DIPA 应用包）或 25 mL/min（使用高酸度应用包测量阳床出水）。

4. 从参比电极上取下黑色的电极保护胶套。

重新将能电极安装至仪表上。

AMI Sodium P钠离子分析仪简明操作手册（适用于3.0及更高版本）Swan sets the standard 简明目录1仪表安装 3 1.1安装电极 4 1.2安装试剂瓶7 2仪表接线8 2.1电源8 2.2信号输出8 3准备工作9 3.1配制标准溶液9 3.2安装配件9 3.3试运行9 4仪表按键说明10 5仪表设置10 5.1设置标液浓度10 5.2设置信号输出11 5.3设置信号输出的高、低限11 5.4设置仪表时钟12 5.5查看校准记录12 6仪表校准13 6.1校准钠表13 6.2校准pH电极14 7仪表维护规程15 菜单介绍16 报警代码201仪表安装280x850 mm 尺寸的安装板：安装孔之间的距离：254x824 mm ，通常我们选用的就是该种安装板。

固定安装板：用直径为 6 mm 螺丝固定即可。

图1连接排污管：将1/2”软管与排水口相连并保证常压排放。

连接进水管：将1/4”进水软管插入样水进口，确保软管插入固定件并将螺帽旋紧。

在连接进水软管之前要注意排污，以免污染仪表。

1.1安装电极钠电极是敏感的，高阻抗电化学元件。

为保证正确的操作，要求做到以下几点：钠电极是敏感的，高阻抗的电化学元件。

为保证正确的操作，要求做到以下几点：●敏感玻璃球保持干净●玻璃球之内无气泡●电缆接头绝对保持干净和干燥1.1.1.1拆包电极玻璃球和电缆接头上配有保护套。

在用水冲洗电极的情况下，小心地取下玻璃球上的保护套，当电极安装在测量池后（如图1所示），取下电缆接头上的保护套。

1.1.1.2安装首先把黑色的螺帽及白色垫圈穿进电极，然后把O-形圈套在电极上，甩动电极以保证玻璃球和玻璃管内无气泡。

把电极插进测量池（如图1所示），用手把螺帽拧紧，取下电缆接头的保护套，接上标有S的电缆，把保护套放在干净及干燥的地方，以备后用。

1.1.1.3拆卸维护电极时，需要将电极从仪表上拆卸下来，操作如下：取下电极电缆，将电极电缆接头装上保护套。

奥立龙 ___ 微钠表操作说明书3.1本操作说明书旨在介绍《奥立龙 n 2111LL 微钠表操作说明书3.1》的目的和重要性。

操作说明书的目的是为了帮助用户正确操作奥立龙___ 微钠表。

通过详细的说明和操作步骤，用户可以更好地了解如何使用该微钠表，并确保获取准确和可靠的测量结果。

掌握正确的操作方法对于使用奥立龙 ___ 微钠表非常重要。

只有在正确操作的情况下，才能保证测量的准确性和可靠性，从而满足用户在实验室和其他科研环境中对钠离子测量的需求。

因此，本操作说明书将详细介绍奥立龙 ___ 微钠表的功能、使用方法和注意事项。

希望通过本说明书，用户能够充分了解和掌握该微钠表的操作，从而顺利完成钠离子测量工作。

请用户仔细阅读本操作说明书，并按照说明书的指导进行操作。

如果在操作过程中遇到任何问题或疑惑，可以随时参考本说明书或咨询相关专业人士的帮助。

祝愿用户在使用奥立龙 ___ 微钠表的过程中取得良好的测量结果！概述奥立龙 ___ 微钠表的功能和特点。

奥立龙 ___ 微钠表是一款先进的仪器，旨在准确测量样品中的钠含量。

它采用最新的技术和算法，具有高精度和可靠性。

产品功能：测量钠含量：奥立龙___ 微钠表可以准确测量样品中的钠含量，帮助用户了解样品的化学性质和成分。

快速结果：该微钠表具备快速测量功能，使用户能够迅速获得样品的钠含量数据，提高工作效率。

自动校准：该仪器拥有自动校准功能，可确保测量结果的准确性和一致性。

易于操作：奥立龙 ___ 微钠表具有简单直观的操作界面，用户可以轻松设置测量参数和查看结果。

产品特点：高精度：奥立龙 ___ 微钠表采用先进的光电传感器和信号处理技术，能够实现高精度的钠含量测量。

耐用可靠：该仪器采用耐用的材料和结构设计，具有很强的抗干扰能力，能够在各种环境条件下稳定工作。

能效优化：奥立龙 ___ 微钠表采用先进的节能技术，能够最大限度地减少能源消耗，为用户节省成本。

数据记录：该仪器配备存储功能，可以记录和保存测量结果和参数，方便用户进行数据分析和追溯。

钠离子分析仪安装调试注意事项1、组成1.1钠表测量系统由两个集成的单元组成，分别是电路控制部分和液体处理部分。

正面反面序号钠表正面元件钠表反面元件1 用户界面本地的控制器箱2 溢流容器电解液池3 测量池泵箱4 门锁水样入口阀5 试剂架校准箱6 面板式安装的框架重新激活的试剂箱1.2下面的示意图给出了分析仪的主要硬件组成部件：2、主菜单详细信息、常用参数及参数的设置：2.1 主菜单详细信息1）VERIFICATION（验证）2）GRAB SAMPLE（取样）3）CALIBRATION（校准）4）MAINTENANCE/DIAG（维护和诊断）5）USER SETUP（用户设定）6）SYSTEM SETUP（系统设定）-滚动菜单可以选择（TIME）选项更改系统时间日期,选择 DISPLAY（显示）选项更改LANGUAGE（语言），CONC. UNIT（浓度单位）和TEMPERATURE UNIT（温度单位），选择 PASSWORDS 选项来设置获取编程、校准和系统设置操作的密码，选择 DEFAULT VALUES（默认值）选项，可以擦除之前用户设定的参数，并载入默认值（恢复出厂设置），选择 ADJUST mA OUTPUT（调节 mA 输出）的选项，获取分析仪的模拟输出参数。

这些参数可以设置成为 0－20mA或 4－20mA。

每个 mA 输出可以使用两点校准的方式单独进行校准。

调节应该根据多个测定仪的准确的读数做出。

显示增加或减少低端值的选项（0mA 或 4mA，取决于您的设定）。

通过选择页面底部的加号或减号，来更改数值。

完成之后按下 Enter 键，显示变为 20mA。

以同样的方式输入调节值。

完成之后按下Enter 键2.2、钠分析仪常用参数的设置及调试1）Hist－选择这个选项将会显示最后的四次测量。

同时也会显示当前测量的详细信息。

2）Stop－选择这个选项将会关闭分析仪。

这个选项只有在分析仪处于运行模式时才可以使用。
