焊后检测

五种焊缝检测方法焊接是工业生产中常见的连接方式之一，它通过熔化金属材料并使其冷却后形成的连接，广泛应用于航空航天、汽车制造、建筑等领域。

然而，焊接过程中难免会出现焊缝缺陷，如气孔、裂纹、夹渣等，这些缺陷会降低焊接件的强度和耐久性，因此需要进行焊缝检测。

本文将介绍五种常见的焊缝检测方法。

1. 目视检测目视检测是最简单、最常用的焊缝检测方法之一。

焊接工人通过肉眼观察焊缝表面，判断是否存在明显的缺陷。

这种方法主要适用于焊缝表面缺陷的检测，如气孔、夹渣等。

然而，目视检测只能检测到表面缺陷，对于深层缺陷难以发现，因此需要结合其他检测方法使用。

2. 渗透检测渗透检测是一种利用液体渗透性原理来检测焊缝缺陷的方法。

该方法通过将渗透剂涂覆在焊缝表面，待一定时间后再用显色剂处理，观察是否有渗透剂渗入焊缝缺陷并显色。

这种方法适用于检测各种缺陷，如裂纹、气孔等，且对于深层缺陷也能较好地检测。

然而，渗透检测需要较长的处理时间，且对工作环境要求较高。

3. 超声波检测超声波检测是一种利用超声波在材料中传播和反射的原理来检测焊缝缺陷的方法。

该方法通过超声波探头向焊缝传输超声波，利用超声波在不同材料中传播速度不同的特性，来判断焊缝是否有缺陷。

超声波检测能够检测到各种类型的缺陷，如裂纹、夹渣等，且对深层缺陷和材料内部缺陷也能进行检测。

然而，超声波检测的设备较为昂贵，操作技术要求较高。

4. 射线检测射线检测是一种利用射线在材料中透射和吸收的原理来检测焊缝缺陷的方法。

常用的射线检测方法有X射线检测和γ射线检测。

该方法通过将射线照射在焊缝上，通过观察射线透射和吸收情况来判断焊缝是否有缺陷。

射线检测能够检测到各种类型的缺陷，且对于深层缺陷和材料内部缺陷也能进行检测。

然而，射线检测设备昂贵且操作技术要求较高，同时也存在辐射安全问题。

5. 磁粉检测磁粉检测是一种利用磁粉在磁场中受到磁力作用的原理来检测焊缝缺陷的方法。

该方法通过在焊缝表面涂覆磁粉，待一定时间后观察磁粉排列情况来判断焊缝是否有缺陷。

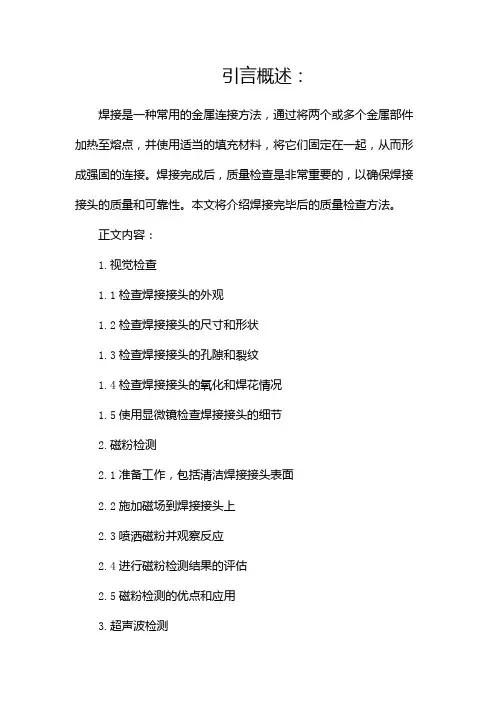

引言概述：焊接是一种常用的金属连接方法，通过将两个或多个金属部件加热至熔点，并使用适当的填充材料，将它们固定在一起，从而形成强固的连接。

焊接完成后，质量检查是非常重要的，以确保焊接接头的质量和可靠性。

本文将介绍焊接完毕后的质量检查方法。

正文内容：1.视觉检查1.1检查焊接接头的外观1.2检查焊接接头的尺寸和形状1.3检查焊接接头的孔隙和裂纹1.4检查焊接接头的氧化和焊花情况1.5使用显微镜检查焊接接头的细节2.磁粉检测2.1准备工作，包括清洁焊接接头表面2.2施加磁场到焊接接头上2.3喷洒磁粉并观察反应2.4进行磁粉检测结果的评估2.5磁粉检测的优点和应用3.超声波检测3.1原理和设备介绍3.2准备工作，包括涂覆耦合剂3.3进行超声波检测并记录数据3.4数据分析和评估焊接接头的质量3.5超声波检测的优点和应用4.X射线检测4.1X射线检测的原理和设备4.2准备工作，包括设定合适的参数4.3进行X射线检测并记录结果4.4分析和评估X射线检测的数据4.5X射线检测的优点和应用5.拉伸试验5.1准备样品并标记5.2进行拉伸试验5.3记录结果，在力和应变曲线中观察应力集中和断裂点5.4评估焊接接头的强度和可靠性5.5拉伸试验的优点和应用总结：焊接完毕后的质量检查方法包括视觉检查、磁粉检测、超声波检测、X射线检测和拉伸试验。

视觉检查可以检测焊接接头的外观、尺寸、形状、孔隙等情况。

磁粉检测通过施加磁场和喷洒磁粉来检测接头的裂纹和缺陷。

超声波检测利用超声波的传播特性来评估焊接接头的质量。

X射线检测通过照射焊接接头并记录结果来检测隐蔽的缺陷。

拉伸试验可以评估焊接接头的强度和可靠性。

这些检测方法在焊接行业中发挥着重要的作用，确保焊接接头的质量和可靠性，从而提高产品的性能和安全性。

焊接结束后，并不是万事大吉了，还要对焊点进行检查，确认是否达到了焊接的要求，如果不进行检查，势必会存在许多隐患，所以对焊接质量的检查是十分重要的。

异体检查可从外观和电路工作方面人手。

1)外观检查主要是通过目测进行检查，自时需要用手摸摸，看是否有松动、焊接不牢。

有时还需要借助放大镜，仔细观察是否存在下列现象，如果有，则需要修复。

(1)搭焊搭焊是指焊锡相邻两个或几个焊点连接在一起的现象。

明显的搭焊较易发现，但细小的搭焊用目测较难发现，只有通过电性能的检测才能暴露出来。

造成的原因是：焊料过多，或者焊接温度过高。

危害是：焊接后的元器件不能正常工作，甚至烧坏元器件，严重的危及产品安全和人身安全。

(2)焊锡过多焊锡堆积过多，焊点的外形轮廓不清，如同丸子状，根本看不出导线的形状。

这种焊接缺陷。

造成的原崮屉：焊料过多，或者是元器件引线不能润湿，以及焊料的温度不合适。

危害是：容易短路，可能包藏焊点缺陷，器件间打火。

(3)毛刺焊料形成一个或多个毛刺，毛刺超过了允许的引出长度，将造成绝缘距离变小，尤其是对高压电路，将造成打火现象，如同石钟乳形。

造成的原因是：焊料过多、焊接时间过长，使焊锡粘性增加，当烙铁离开焊点时就容易产生毛刺现象。

危害是：容易形成搭焊、器件间高压打火。

(4)松香过多焊缝中央有松香，表面豆腐渣形状。

造成的原因是：因焊盘氧化、脏污、预处理不良等，在焊接时加焊剂太多。

危害是：强度不够，导电不良，外观不住。

(5)浮焊浮焊是指焊点未能将两工件完全焊接成功，焊点没有正常焊点的光泽和圆滑，而是呈现白色细粒状，表面凸凹不平。

造成的原因是：围焊盘氧化、脏污、预处理不良等。

当焊料不足、焊接时间太短，以及焊料中杂质过多都可能引起。

危害是：导电性能不良、机械强度弱，一旦受到振动或敲击，焊料便会自动脱落。

(6)虚焊（假焊）虚焊是指焊接时，焊点内部没有将两工件形成真正的台金，有的引线还可以上下移动。

造成的原因是；焊盘、元器件引线有氧化；焊接过程中热量不足，焊料的润湿不良；焊料太少。

焊接无损检测标准一、检测方法焊接无损检测主要采用以下方法：1. 射线检测（RT）2. 超声检测（UT）3. 磁粉检测（MT）4. 渗透检测（PT）5. 涡流检测（ET）根据焊接结构和材料的不同，选择合适的检测方法。

二、检测时机焊接无损检测时机一般分为：1. 焊接完成后立即进行初检，以确保焊接质量稳定。

2. 焊接完成后的24小时内进行复检，以发现可能出现的延迟性缺陷。

3. 在某些重要工程中，可在关键部位焊接完成后进行实时监测，以确保焊接质量。

三、检测比例焊接无损检测的比例一般按照以下原则进行：1. 对关键部位和结构应进行100%检测。

2. 对其他部位和结构可采用抽样检测，抽样比例根据实际情况和规范要求进行。

四、检测结果判定根据无损检测结果，对焊接质量进行判定：1. 合格：无缺陷或缺陷轻微，不影响焊接结构安全性和使用性能。

2. 不合格：存在明显缺陷，需要进行返修或补焊。

五、检测设备焊接无损检测设备应符合以下要求：1. 设备精度和灵敏度应满足检测要求。

2. 设备应定期进行校准和维护，确保设备性能稳定。

3. 设备应有相应的安全保护装置，以保障操作人员和设备安全。

六、检测人员资质焊接无损检测人员应具备以下资质：1. 经过专业培训并取得相应的资格证书。

2. 熟悉各种无损检测方法和规范要求。

3. 具有丰富的实践经验和操作技能。

4. 了解焊接结构的基本知识和安全操作规程。

5. 能够准确判断焊接缺陷的类型和程度，并出具相应的检测报告。

七、检测报告格式1. 标题：应清晰地表明检测报告的主题或名称。

2. 引言：简要介绍被检测的焊接结构和材料，以及相关的工程背景信息。

3. 检测方法：详细说明所采用的焊接无损检测方法和流程。

4. 检测结果：列出所有的检测数据和分析结果，以及相应的图片和图表。

5. 结论：根据检测结果进行总结和评价，并给出相应的建议和措施。

6. 签名和日期：应有检测单位负责人或授权人员的签名，并注明报告的日期。

- 118 -工 程 技 术钢结构在现代建筑中的应用范围非常广泛，它具有跨度大、造型丰富和工期短等特点。

在钢结构中，焊接是非常重要的，尤其是关键部位的焊接。

可以说，焊接质量的好坏直接影响到整个工程的质量。

可是在现场施工时，受人为和外界等因素的影响，焊接工艺施工人员在进行桥梁钢结构箱梁焊接时，其工艺质量是无法得到有效的保障，这不仅影响了钢结构箱梁的安全坚固性，甚至会影响整个桥梁的安全可靠性。

因此，为了有效地保证桥梁钢结构的坚固牢靠性和桥梁整体的安全可靠性，须提高钢结构焊接质量及焊后检测水平。

所以，加强对钢结构箱梁焊接及焊后检测问题研究具有非常重要的现实意义。

１　项目介绍安海湾特大桥横跨晋江东石镇与南安石井镇之间的安海湾，桥梁标准宽度为33 m，净空高度为5 m，纵坡2.36%（主桥部分），桥面横坡2.5%，设计洪水频率：1/300（相应水位 4.72 m）。

安海湾特大桥采用混合梁连续刚构桥，钢箱梁吊装段长度为103 m，上下行分幅布置。

全桥梁宽 33.0 m。

钢箱梁单幅宽 16.25 m，底板宽度 7.65 m，跨中 103 m 范围梁高在铅垂方向按 2 次抛物线变化，钢箱梁梁高范围 4.535 m~5.869 m。

钢箱梁梁段划分：从钢砼结合段工地连接处起沿桥梁里程桩方向分为 A、B、C、D、 E、D、C、B、A 9 个梁段。

梁段长度分别为 11 m、12 m 、12 m、12 m、9 m、12 m、12 m、 12 m、11 m。

A 梁段应分先行端和后行端进行设计，A 梁段先行端纵向长度按钢混结合处理论线进行设计，与钢砼结合段进行工地连接，顶板、底板、腹板都通过焊接进行链接，顶板加劲、 底板加劲、腹板加劲、纵隔板通过高强螺栓来链接。

A 梁段后行端顶、底、腹板采用工地后焊的嵌补段进行连接，A 梁段后行端顶、底、腹板与钢砼结合段各自预留 250 mm 作为后焊调节的嵌补段进行连接。

A 梁段后行端顶、底、腹板加劲及纵隔板与钢砼结合段采用高强螺栓连接。

焊接质量的检验方法引言：焊接是将金属材料通过加热或压力使其熔化并连接在一起的常用工艺，广泛应用于制造业。

焊接质量的好坏直接影响到焊接件的性能和安全可靠性。

因此，对焊接质量进行有效的检验是非常重要的。

本文将介绍一些常用的焊接质量检验方法，以帮助确保焊接件的质量符合标准要求。

一、外观检验法外观检验法是通过肉眼观察焊接件的表面特征来评估焊缝的质量。

该方法适用于简单的焊接结构，如焊缝表面是否平整、无明显裂纹、气孔、夹杂物等。

二、无损检测法无损检测法是通过使用无损检测设备，如超声波、射线、液体渗透等技术对焊接件进行检测。

这些技术可以检测到焊接件内部的缺陷，如焊缝中的气孔、夹杂物、裂纹等。

无损检测法适用于对焊接质量要求较高的关键部位。

三、拉伸试验法拉伸试验法是通过在焊接件上施加拉力来评估其强度和韧性。

焊接件通常以拉伸试样的形式制备，并在拉伸试验机上进行拉伸。

根据断裂模式和拉伸值，可以评估焊接件的强度和延展性。

拉伸试验法适用于对焊接件机械性能要求较高的情况。

四、硬度测试法硬度测试法是通过在焊接件表面进行硬度测试来评估其力学性能。

硬度测试法可以检测焊缝区域的硬度变化，根据硬度值可以判断焊接区域的强度和韧性。

硬度测试法适用于对焊接部位的材料性能要求较高的情况。

五、金相检验法金相检验法是通过制备焊接件的金属切片，并在显微镜下观察和分析焊缝的金属组织结构。

金相检验法可以评估焊接件的晶粒尺寸、晶界结构、相变等特征，从而评估焊接质量的好坏。

金相检验法适用于对焊接质量较高的精细结构。

六、破坏性检测法破坏性检测法是通过对焊接件进行破坏性试验，并观察试验后的断裂面来评估焊接质量。

常用的破坏性试验方法有冲击试验、弯曲试验等。

通过观察断口的形态和裂纹的分布，可以评估焊接件的韧性和抗冲击性能。

结论：焊接质量的检验是确保焊接件性能和安全的重要环节。

本文介绍的外观检验法、无损检测法、拉伸试验法、硬度测试法、金相检验法和破坏性检测法是常用的焊接质量检验方法。

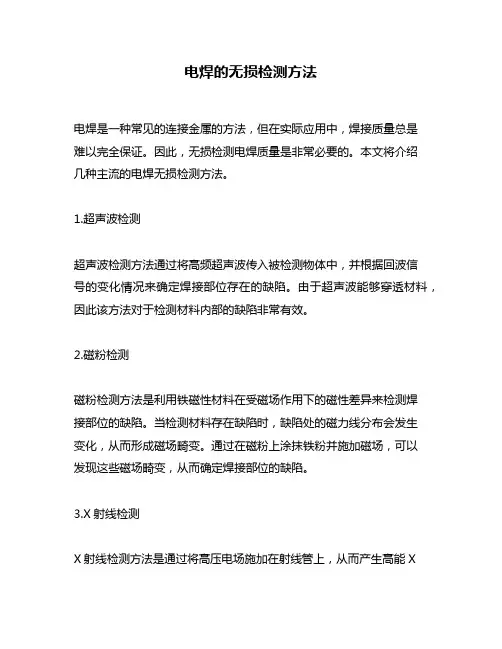

电焊的无损检测方法
电焊是一种常见的连接金属的方法，但在实际应用中，焊接质量总是
难以完全保证。

因此，无损检测电焊质量是非常必要的。

本文将介绍
几种主流的电焊无损检测方法。

1.超声波检测
超声波检测方法通过将高频超声波传入被检测物体中，并根据回波信
号的变化情况来确定焊接部位存在的缺陷。

由于超声波能够穿透材料，因此该方法对于检测材料内部的缺陷非常有效。

2.磁粉检测
磁粉检测方法是利用铁磁性材料在受磁场作用下的磁性差异来检测焊
接部位的缺陷。

当检测材料存在缺陷时，缺陷处的磁力线分布会发生
变化，从而形成磁场畸变。

通过在磁粉上涂抹铁粉并施加磁场，可以
发现这些磁场畸变，从而确定焊接部位的缺陷。

3.X射线检测
X射线检测方法是通过将高压电场施加在射线管上，从而产生高能X
射线，并通过焊接部位照射并捕捉成像，以确定焊接部位的缺陷和结
构信息。

由于该方法具有对较厚材料的穿透能力，因此对于焊接部位
的内部缺陷的检测也非常有效。

4.涡流检测
涡流检测方法是通过在受测物体周围施加交变电场，从而产生交变磁场，使焊接部位的导电体自产生涡流，并在磁场变化的作用下产生电
磁感应。

由于涡流的存在，焊接部位的缺陷会影响感应电动势的变化，从而通过检测焊接部位的电动势变化情况来确定缺陷的存在情况。

总之，无损检测电焊的方法众多，各种方法相互结合，可以得到更为
准确和全面的检测结果，在电焊行业中具有广泛应用和前景。

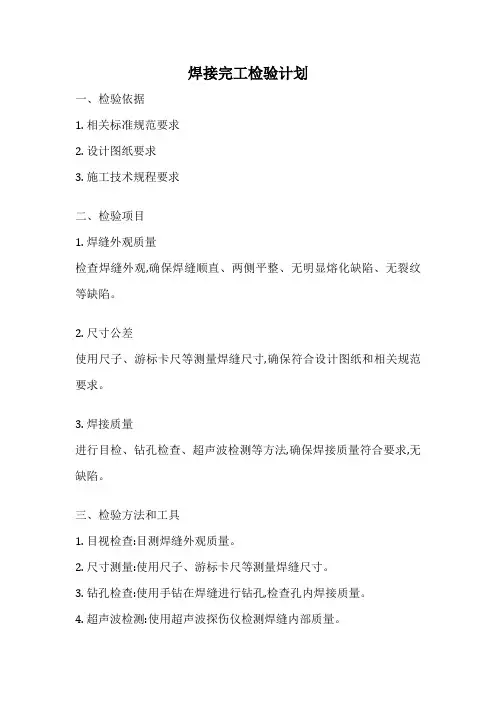

焊接完工检验计划
一、检验依据
1. 相关标准规范要求
2. 设计图纸要求
3. 施工技术规程要求
二、检验项目
1. 焊缝外观质量
检查焊缝外观,确保焊缝顺直、两侧平整、无明显熔化缺陷、无裂纹等缺陷。

2. 尺寸公差
使用尺子、游标卡尺等测量焊缝尺寸,确保符合设计图纸和相关规范要求。

3. 焊接质量
进行目检、钻孔检查、超声波检测等方法,确保焊接质量符合要求,无缺陷。

三、检验方法和工具
1. 目视检查:目测焊缝外观质量。

2. 尺寸测量:使用尺子、游标卡尺等测量焊缝尺寸。

3. 钻孔检查:使用手钻在焊缝进行钻孔,检查孔内焊接质量。

4. 超声波检测:使用超声波探伤仪检测焊缝内部质量。

四、检验记录
充分记录检验情况,如检验时间、地点、项目、方法、工具、结果等,并签字确认。

五、不合格项处理
对不符合质量要求的焊接,进行返修或拆除重新焊接,直至达到质量要求。

六、质量责任
焊工对焊接质量负直接责任,监工对焊接过程质量进行全过程监督,项目经理对最终焊接质量负总体责任。

焊接检验概述焊接检验是对焊接工艺的验证过程，贯穿于整个焊接生产过程中。

在不同阶段，焊接检验的目的也各不相同。

焊前检验主要是检查技术文件是否完整齐全，原材料的质量是否可靠，焊接设备和焊工的资格是否符合要求，对预防焊接缺陷的产生具有重要意义。

焊接过程中的焊接检验，主要是对焊接工艺的执行进行检查，可以防止焊接缺陷的产生，若出现焊接缺陷，也可以及时分析缺陷产生的原因，采取一定的纠错方案，保证工件在制造过程中的质量。

焊后检验是为了保证所焊接的焊缝各项性能指标完全满足工件的设计要求。

因此焊接检验是保证焊接结构获得可靠的质量的重要手段之一。

一、焊接检验的分类在特种设备制造过程中，焊接检验应根据焊接生产的特点，严格按照相关的法律、法规、设计图样、技术标准和检验文件规定的要求进行检验。

图样规定了材料、焊缝位置、坡口形状和尺寸及焊缝的检验要求。

而技术标准规定了焊缝的质量评定方法和要求。

工艺规程、质量检验计划具体规定了检验方法和检验程序，还包括检查工程中的检验记录、不良品处理单、更改通知单，如图样更改、工艺更改、材料代用、追加或改变检验要求等所使用的书面通知。

订货合同包括了用户对产品焊接质量的要求，也应作为图样和技术文件的补充规定。

常用的焊接检验方法分非破坏性检验和破坏性检验两大类。

破坏性检验包括力学性能、化学分析、金相和焊接性试验;非破坏性检验包括外观检验、无损检验、耐压试验和泄漏试验等项目，其详细分类见表6~1 o二、焊接接头的破坏性检验(一)焊接接头力学性能试验1.焊接接头拉伸试验焊接接头的拉伸试验一般都采用横向试样。

当焊缝金属的强度超过母材金属，缩颈和破坏会发生在母材金属区。

若焊缝金属强度远低于母材，塑性应变集中在焊缝内发生，在这种情况下，局部应变测得的断后伸长率将比正常标距低。

所以横向焊接接头拉伸试验只可以评定接头的抗拉强度Rm (MPa),不能评定接头的屈服强度和断后伸长率。

焊接接头的拉伸试验还可发现断口处有无气孔、裂纹、夹渣或其他焊接缺陷。

焊后热处理硬度检测要求1.引言1.1 概述焊后热处理硬度检测是指对焊后经过热处理的金属材料进行硬度测量的一种方法。

在现代制造业中，焊接是一种常见的连接技术，但焊接过程会导致金属材料的组织结构和性能发生变化。

为了确保焊接后材料的质量和可靠性，需要对焊接过程进行热处理。

热处理可以改变焊缝区域的组织结构，提高材料的硬度和强度。

焊后热处理硬度检测的重要性不容忽视。

首先，硬度是评估金属材料性能的重要指标之一。

通过硬度测试，可以了解材料的硬度值，从而推断其强度和耐用性。

其次，焊后热处理硬度检测可以提供关于焊接和热处理工艺的有效信息。

通过监测焊接材料的硬度变化，可以判断热处理过程是否达到预期效果，进而指导焊接工艺的调整和改进。

此外，在一些特殊应用领域，如航空航天和核能工业，焊后热处理硬度检测更是必不可少的，因为这些领域对材料的强度和可靠性要求非常高。

综上所述，焊后热处理硬度检测是对焊接后材料进行质量评估和性能控制的重要手段。

通过对焊接材料的硬度进行检测和分析，可以评估焊接工艺的合理性，指导热处理工艺的优化，并最终确保焊接结构的强度和可靠性。

在未来的研究中，还需要进一步深入探索焊后热处理硬度检测的方法和技术，以满足不断发展的焊接工艺和材料需求。

1.2 文章结构本文将按照以下结构进行叙述和讨论焊后热处理硬度检测要求的相关内容：第一部分为引言，包括概述、文章结构和目的。

在引言部分，将简要介绍焊后热处理硬度检测问题的背景和重要性，并提出本文的研究目的。

第二部分为正文，主要分为两个小节。

第一个小节将详细阐述焊后热处理的概念和作用，介绍焊后热处理在材料加工中的重要性。

第二个小节将重点探讨焊后热处理硬度检测的重要性及相关要求，包括对硬度测试方法的介绍、检测流程和必要的设备要求等。

第三部分为结论，将总结焊后热处理硬度检测的要求，对焊后热处理进行全面的回顾和概括，并强调其在实际应用中的意义。

同时，还将展望未来的研究方向，探讨焊后热处理硬度检测可能存在的问题和需要进一步研究的方向。

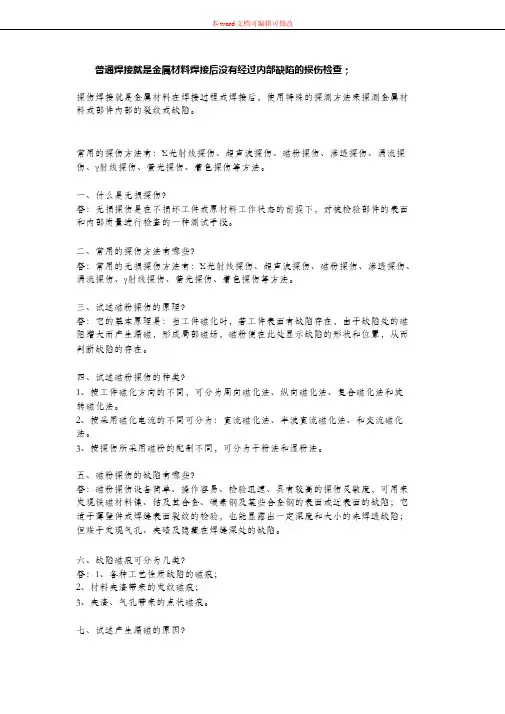

普通焊接就是金属材料焊接后没有经过内部缺陷的损伤检查；探伤焊接就是金属材料在焊接过程或焊接后，使用特殊的探测方法来探测金属材料或部件内部的裂纹或缺陷。

常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。

一、什么是无损探伤？答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

二、常用的探伤方法有哪些？答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。

三、试述磁粉探伤的原理？答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。

四、试述磁粉探伤的种类？1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。

2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。

3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。

五、磁粉探伤的缺陷有哪些？答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。

六、缺陷磁痕可分为几类？答：1、各种工艺性质缺陷的磁痕；2、材料夹渣带来的发纹磁痕；3、夹渣、气孔带来的点状磁痕。

七、试述产生漏磁的原因？答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B＝来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。

超声波探伤
利用超声波在固体介质中传播的特性，通过发射超声波到焊接接头并接收反射信号来判断焊接缺陷。
1. 检测速度快，灵敏度高。2. 适用于较厚的材料。3. 可定位定量缺陷。
1. 检测精度和可靠性相对较低，易受材料声速影响。2. 对操作人员技术要求较高。
广泛应用于管道、压力容器等金属材料的焊接检测。
磁粉探伤
管道焊接后探伤方法
探伤方法
原理
优点
缺点
适பைடு நூலகம்范围
射线探伤
通过射线（如X射线、伽马射线）照射焊接接头，观察其透射情况来判断焊接缺陷。
1. 检测精度高，可靠性好。2. 射线底片可用于缺陷分析和存档。
1. 设备昂贵，操作复杂。2. 检测速度较慢。3. 对人体有害，需防护措施。
适用于各种金属材料的焊接检测，特别是内部缺陷的检测。
利用磁粉在磁场作用下在焊接接头表面吸附的特性，检测其表面和近表面缺陷。
1. 检测灵敏度高，可靠性好。2. 操作简单，直观性好。3. 适用于铁磁性材料。
1. 仅限于铁磁性材料及其制品。2. 无法检测内部深层缺陷。
广泛应用于钢结构、船舶等金属材料的焊接检测。
涡流探伤
利用涡流在金属材料中产生的磁场变化来检测内部缺陷。
1. 难以检测内部缺陷。2. 检测结果受清洁度和材料表面状态影响。
广泛应用于铸件、压力容器等金属材料的焊接检测。
1. 检测灵敏度高，可自动化操作。2. 不需要耦合剂，适用于非接触检测。
1. 受材料导电性和几何形状影响较大。2. 对深层缺陷检测能力有限。
适用于不锈钢管道、铜管等金属材料的焊接检测。
液体渗透探伤
通过液体渗透剂在焊接接头表面渗透的特性，检测其表面缺陷。
1. 检测灵敏度高，适用于各种表面缺陷。2. 操作简单，成本低廉。

焊接无损检测标准摘要：一、焊接无损检测的必要性二、焊接无损检测的主要方法1.超声波检测2.射线检测3.磁粉检测4.渗透检测三、焊接无损检测的标准与规范四、焊接无损检测的应用领域五、提高焊接无损检测技术的措施正文：焊接无损检测是在焊接过程中对焊缝质量进行监测的一种重要方法，其目的是确保焊接结构的安全、可靠和耐用。

无损检测技术可以在不破坏焊接结构的情况下，对其内部和表面的质量进行评估，从而为焊接质量控制提供依据。

以下是几种常见的焊接无损检测方法：1.超声波检测：超声波检测利用超声波在材料中的传播特性，对焊缝内部缺陷进行检测。

该方法适用于各种焊接材料和结构，但对表面缺陷检测效果较差。

2.射线检测：射线检测通过照射焊缝，观察射线穿过焊接区域时的吸收和散射情况，从而判断焊缝内部是否存在缺陷。

该方法对厚壁焊缝和大型结构检测效果较好，但设备较为复杂，检测成本较高。

3.磁粉检测：磁粉检测适用于磁性材料的焊接质量检测，通过在被检测材料表面施加磁场，使磁粉聚集在缺陷处，从而直观地显示焊缝质量。

该方法对表面和近表面缺陷检测效果较好，但对内部缺陷检测能力有限。

4.渗透检测：渗透检测是一种表面缺陷检测方法，通过涂抹渗透剂，使其渗入焊接表面的微小裂纹和孔隙，然后用吸油纸擦去表面多余的渗透剂，从而显现出缺陷。

该方法适用于各种材料和焊接方法，但对内部缺陷检测效果较差。

在实际应用中，焊接无损检测应遵循相应的标准和规范，以确保检测结果的准确性和可靠性。

我国针对焊接无损检测制定了多项国家标准和行业标准，如《焊接质量评定规程》、《焊接无损检测技术规程》等。

焊接无损检测技术广泛应用于石油、化工、核能、航空航天、交通运输等领域的焊接结构检测。

随着焊接技术的发展，对焊接无损检测的需求也越来越高。

为提高焊接无损检测技术，我国应加大对无损检测新技术的研发力度，培养专业人才，推广先进检测方法，不断完善焊接无损检测技术体系。

总之，焊接无损检测在保证焊接质量方面具有重要意义。

焊接探伤检测有几种方法焊接探伤检测是指对焊接接头进行质量检测的过程，其目的是发现焊接接头中的缺陷和问题，以保证焊接接头的质量和安全性。

在实际的焊接生产中，为了保证焊接接头的质量，需要采用不同的方法进行探伤检测。

下面将介绍焊接探伤检测的几种常用方法。

首先，我们来介绍一种常见的焊接探伤检测方法——X射线探伤检测。

X射线探伤检测是利用X射线的穿透能力来检测焊接接头中的缺陷和问题的一种方法。

在X射线探伤检测中，通过X射线管产生的X射线照射到焊接接头上，X射线经过焊接接头后，被感光胶片或探测器接收，形成X射线照片。

通过分析X射线照片，可以发现焊接接头中的缺陷和问题，如气孔、夹杂、裂纹等。

X射线探伤检测具有高灵敏度和准确性的优点，可以发现较小的缺陷，但是设备昂贵，操作复杂，需要专业人员进行操作。

另一种常用的焊接探伤检测方法是超声波探伤检测。

超声波探伤检测是利用超声波在材料中传播的特性来检测焊接接头中的缺陷和问题的一种方法。

在超声波探伤检测中，通过超声波探头向焊接接头发射超声波，当超声波遇到焊接接头中的缺陷时，会发生反射或散射。

通过接收和分析反射或散射的超声波信号，可以发现焊接接头中的缺陷和问题，如气孔、夹杂、裂纹等。

超声波探伤检测具有操作简单、灵敏度高、成本低的优点，但对操作人员的技术要求较高，只能检测表面附近的缺陷。

除了X射线探伤检测和超声波探伤检测外，还有一种常用的焊接探伤检测方法是磁粉探伤检测。

磁粉探伤检测是利用磁粉在磁场中的特性来检测焊接接头中的缺陷和问题的一种方法。

在磁粉探伤检测中，先在焊接接头表面涂覆磁粉，然后在焊接接头周围施加磁场。

当磁粉遇到焊接接头中的缺陷时，会产生磁粉堆积，形成磁粉痕迹。

通过观察和分析磁粉痕迹，可以发现焊接接头中的缺陷和问题，如裂纹、夹杂等。

磁粉探伤检测具有操作简单、成本低的优点，但只能检测表面附近的缺陷，对表面粗糙的焊接接头检测效果较差。

总的来说，焊接探伤检测有多种方法，每种方法都有其特点和适用范围。

检验焊点强度的方法(一)检验焊点强度的方法引言焊接是一种常用的金属连接工艺，焊点的强度直接影响到焊接件的质量。

为了确保焊点的强度达到要求，在焊接完成后需要进行焊点强度的检验。

本文将详细介绍几种常用的检验焊点强度的方法。

1. 目测检验目测检验是最简单、直观的一种检验方法。

通过观察焊点表面的形态、颜色、裂纹等来判断焊点的质量。

良好的焊点通常呈现光滑均匀的表面，无颜色异常、裂纹等缺陷。

优点：简单易行，无需额外设备。

缺点：主观性较强，检验结果不够精确。

2. 人工力学检验人工力学检验通常包括拉伸和剪切两种方法。

拉伸检验拉伸检验是通过对焊接件施加拉力，测量在特定条件下焊点破坏前能承受的最大拉力来评估焊点强度。

常用的拉伸试验设备包括万能试验机等。

优点：结果准确可靠，广泛应用于焊点强度检测。

缺点：需要专用设备，操作较为复杂。

剪切检验剪切检验是通过对焊接件施加剪切力，测量在特定条件下焊点破坏前能承受的最大剪切力来评估焊点强度。

常用的剪切试验设备包括剪切试验机等。

优点：结果准确可靠，适用于不易进行拉伸试验的场景。

缺点：需要专用设备，操作较为复杂。

3. 非破坏性检测非破坏性检测是指在不破坏焊点的前提下，通过一系列的检测手段来评估焊点的质量。

超声波检测超声波检测是利用超声波在材料中的传播和反射等特性来检测焊点的质量。

通过发射超声波并接收其回波，可以得到焊点内部的结构信息，进而评估焊点的质量。

优点：检测速度快，不破坏焊点。

缺点：设备价格较高，需要专业知识进行解读。

磁粉检测磁粉检测是利用磁场感应原理来检测焊点的缺陷。

通过在焊接件上涂抹或喷洒磁粉，并在施加磁场的情况下观察磁粉的分布情况，可以发现焊点附近的裂纹、夹渣等缺陷。

优点：结果直观，适用于涂层较薄的焊接件。

缺点：只能检测表面缺陷，对深层缺陷不敏感。

结论以上介绍了几种常用的检验焊点强度的方法，目测检验简单直观，人工力学检验结果准确可靠，非破坏性检测可以在不破坏焊点的前提下进行评估。

焊缝无损检测方案
1、焊缝无损检测应在外观检查合格后进行；
2、进行探伤的焊缝表面的不平整度应不影响探伤评定。

（1）对于Q345C钢材焊接结束24小时后进行无损检测，570MPa级高强调质钢，无损探伤宜在焊接完成48h以后进行。

引水支管末端环缝的射线检查在焊接完成96h 以后进行。

（2）焊缝无损探伤的检查的方法及比率应按表17.8-2规定采用。

检查部位应按监理人的指示选择在容易产生缺陷的部位，并应检查到每个焊工的施焊部位。

引水支管末端环缝的射线探伤检查率为100％，Q345C钢二类焊缝超声波探伤检查率可按50％。

(3)无损探伤的检验结果(包括射线探伤的底片)在检验完毕后48h内报送监理人。

监理人查核检验结果后，或根据焊接工作情况，有权要求承包人增加检验项目和检验工作量，包括采用着色渗透和磁粉探伤等。

（4）UT探伤一类焊缝BⅠ级合格，二类焊缝BⅡ级合格；射线探伤一类焊缝Ⅱ级合格，二类焊缝Ⅲ级合格。

（5）超声波探伤如发现有可疑波形不能准确判断时，用射线透照复验。

（6）不合格焊缝应及时进行修补。

焊缝内部缺陷应用碳弧气刨清除，如缺陷为裂纹，气刨清除裂纹后用磁粉或渗透探伤，确认裂纹已消除，并分析原因，制定措施后方可焊补。

（7）同一部位的返修次数16MnR为2次；调质钢为1次。

若超过上述规定，应找出原因，制订可靠的技术措施，报送监理人批准后实施。

应由本单位的技术负责人报请监理批准后焊补，并作出记录。

焊缝外观质量检查表
焊缝无损探伤检查方法及比率应表。

焊接结构和工程焊后检查1. 焊接结构概述焊接是一种常用的金属连接方法，通过加热和加压使金属材料熔化，并在冷却过程中形成永久性连接。

焊接结构广泛应用于各个领域，如建筑、船舶、桥梁、汽车等。

焊接结构的质量直接关系到工程的安全性和可靠性。

为了确保焊接结构的质量，需要进行焊后检查来评估焊缝的可靠性和完整性。

2. 焊后检查的目的焊后检查是对焊缝进行评估和验证，以确保其符合设计要求和规范标准。

其主要目的包括：•验证焊缝的可靠性和强度，以确保结构的安全性。

•检测并评估可能存在的缺陷或损伤。

•检查焊接工艺是否正确执行。

•确定是否需要进行修复或改进。

3. 焊后检查步骤步骤一：外观检查外观检查是最基本也是最常用的一种方法，通过肉眼观察焊缝和周围区域的外观来评估焊接质量。

外观检查主要包括以下内容：•检查焊缝的形状、尺寸和几何形状是否符合设计要求。

•检查焊缝表面是否存在裂纹、气孔、夹渣等缺陷。

•检查焊接过程中是否有未熔透或未结合的区域。

步骤二：非破坏性检测非破坏性检测是通过对焊缝进行各种物理、化学和机械测试，以评估其内部结构和性能。

常用的非破坏性检测方法包括：•渗透检测：使用渗透剂在焊缝表面涂覆，通过观察渗透剂的渗入情况来判断是否存在裂纹或孔洞。

•超声波检测：利用超声波穿透材料，通过观察回波信号来判断是否存在内部缺陷。

•射线检测：使用X射线或γ射线穿透材料，通过观察射线图像来判断是否存在内部缺陷。

•磁粉检测：在焊接结构表面涂覆磁粉，通过观察磁粉在缺陷处的聚集情况来判断是否存在裂纹或孔洞。

步骤三：机械性能测试机械性能测试是通过对焊接结构进行拉伸、弯曲、冲击等试验，评估其力学性能和耐久性。

常用的机械性能测试方法包括：•拉伸试验：将焊接结构置于拉伸机上，施加逐渐增大的拉力，测量其抗拉强度和延伸率。

•弯曲试验：将焊接结构置于弯曲机上，施加逐渐增大的弯曲力，测量其抗弯强度和变形情况。

•冲击试验：使用冲击试验机对焊接结构进行冲击加载，测量其吸收能量和韧性。
