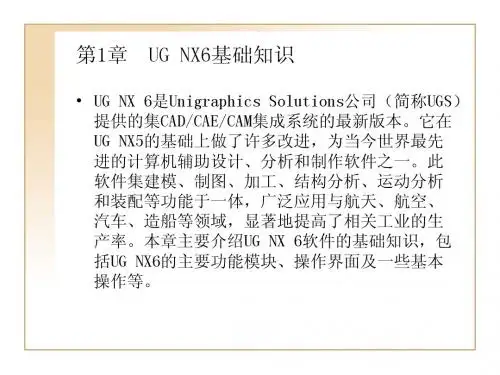

第1章UG NX 6概述学习内容UG NX 6(简称NX 6)是一款集成化的CAD/CAM/CAE系统软件，它为工程设计人员提供了非常强大的应用工具，通过这些工具可以对产品进行设计、工程分析、绘制工程图以及数控编程加工等操作。
随着版本的不断更新和功能的不断扩充，NX更是扩展了软件的应用范围，面向专业化和智能化发展。
本章作为NX最新版本的基础篇，将全方位地向读者介绍NX软件的新增功能和一些基础功能。
本章要点;NX 6软件介绍;NX 6的特点;NX 6常用模块;NX 6的设计过程1.1 UG NX 6软件介绍UG NX 6是集CAD/CAM/CAE于一体的3D参数化软件，是当今世界最先进的计算机辅助设计、分析和制造软件之一，它涵盖了产品设计、工程和制造中的全套开发流程，为客户提供了全面的产品全生命周期解决方案，是当今最先进的产品全生命周期管理软件之一。
UG NX 6作为一款CAD/CAM/CAE集成系统，具有强大的功能，具体介绍如下。
(1) 产品设计利用零件建模模块、产品装配模块和工程图模块，可以建立各种复杂结构的三维参数化实体装配体模型和部件详细模型，并自动地生成工作图纸；设计人员之间可以进行协同设计；可应用于各种类型产品的设计，并支持产品的外观设计以及产品的虚拟装配和各种分析，省去了制造样机的过程。
(2) 产品分析利用有限元方法，对产品模型进行受力、受热和模态分析，从云图颜色上直观地表示受力或者变形等情况。
利用结构分析，可以分析产品的实际运动情况和干涉状态，并可以分析产品运动的速度。
UG NX 6基础教程2(3) 产品加工利用加工模块，可以根据产品模型或者装配体模型模拟产生刀具路径，自动产生数控机床能接受的数控加工指令代码。
(4) 产品宣传利用NX的可视化渲染可以产生逼真的艺术照片、动画等，可以直接在Internet上发布产品模型，以便于企业宣传。
1.2 UG NX 6的特点NX 6系统提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计和制造。

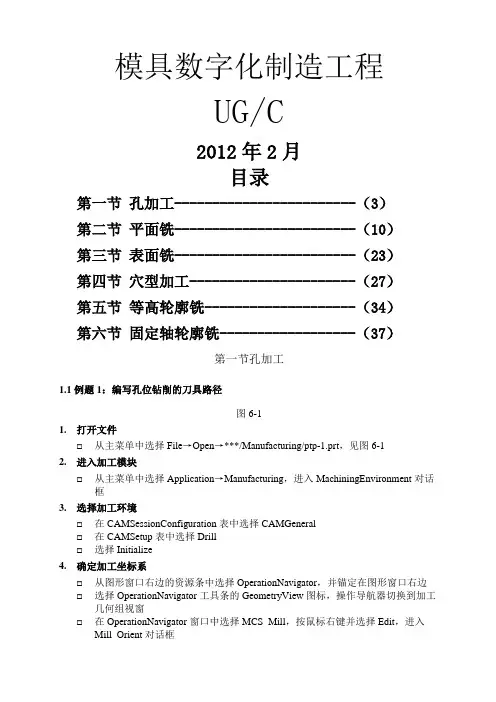

模具数字化制造工程UG/C2012年2月目录第一节孔加工------------------------（3）第二节平面铣------------------------（10）第三节表面铣------------------------（23）第四节穴型加工----------------------（27）第五节等高轮廓铣--------------------（34）第六节固定轴轮廓铣------------------（37）第一节孔加工1.1例题1：编写孔位钻削的刀具路径图6-11.打开文件☐从主菜单中选择File→Open→***/Manufacturing/ptp-1.prt，见图6-12.进入加工模块☐从主菜单中选择Application→Manufacturing，进入MachiningEnvironment对话框3.选择加工环境☐在CAMSessionConfiguration表中选择CAMGeneral☐在CAMSetup表中选择Drill☐选择Initialize4.确定加工坐标系☐从图形窗口右边的资源条中选择OperationNavigator，并锚定在图形窗口右边☐选择OperationNavigator工具条的GeometryView图标，操作导航器切换到加工几何组视窗☐在OperationNavigator窗口中选择MCS_Mill，按鼠标右键并选择Edit，进入Mill_Orient对话框☐选择MCS_Origin图标，进入PointsConstructor对话框，选择Reset，选择OK退回到Mill_Orient对话框☐打开Clearance开关，选择Specify，进入PlaneConstructor对话框☐选择棕色显示的模型最高面，并设定Offset=5☐连续选择OK直至退出Mill_Orient对话框5.创建刀具☐从OperationNavigator工具条中选择MachineToolView图标，操作导航器切换到刀具组视窗☐从ManufacturingCreate工具条中选择CreateTool图标，出现图6-2所示对话框☐按图6-2所示进行设置，选择OK进入DrillingTool对话框☐设定Diameter=3☐设定刀具长度补偿登记器号码：打开AdjustRegister的开关，并设定号码为5☐设定刀具在机床刀库中的编号：打开ToolNumber的开关，并设定号码为5☐选择OK退出图6-2图6-36.创建操作☐从ManufacturingCreate工具条中选择CreateOperation图标，出现图6-3所示对话框☐按图6-3所示进行设置，选择OK进入SPOT_DRILLING对话框7.选择循环类型及其参数☐从循环类型列表中选择StandardDrill（三角形箭头），进入SpecifyNumberof对话框☐设定NumberofSets=1，选择OK进入CycleParameters对话框☐选择Depth进入CycleDepth对话框，选择ToolTipDepth，设定Depth=3，选择OK退回到CycleParameters对话框☐选择Feedrate进入CycleFeedrate对话框，设定进给率值=60，选择OK直至退回到SPOT_DRILLING对话框8.指定钻孔位置☐从主菜单选择Format→LayerSettings，使5层为可选择层（Selectable）☐从Geometry区域选择Holes图标，并选择Select进入Point对话框☐选择Select进入选择点、孔、圆弧的对话框。
