EIO远程IO联网解决方案

Output8
用电设备
Output8 Output7
EIO控制AC 220V接线说明
Output7
Output6 Output5
Output6 Output5 Output4 Output4 Output3 Output2 Output1 Output3 Output2
火线（L)
零线（N)
Output1
EIO-16可支持16路继电器输出，即可以控制16个AC220V用电设备。
EIO支持RS232/RS485转以太网，控制的同时，还可以采集现场RS232/RS485设备数据。 更多细节请联系技术支持。
EIO连接各类探头实现报警联动及数据远传
各类开关量输出的报 警探头 COMM
EIO 以太网 光以太网 ADSL等 上位机

EIO-STD可支持8探头输入，8路继电器输出，即可以控制8个报警设备或AC220V用电设备。 EIO-16可支持16探头输入，8路继电器输出，即可以控制8个报警设备或16个AC220V用电设备。 EIO支持RS232/RS485转以太网，控制的同时，还可以采集现场RS232/RS485设备数据。 更多细节请联系技术支持。
RS232/RS485转以太网
方案描述： 两个EIO（如A、B）设置为透传（配对）模式，可以将远程开关量状态复制到本地，并还原重现。例如，EIO A的输入通断状态， 将在EIO B的输出端重现。同样EIO B的输入状态也可以在EIO A的输出端重现。开关量输入可以是按钮、报警探头、5V-TTL信号。 输出为功率型继电器，直接驱动220V设备。EIO A、B的串口转以太网功能也可以配对，在两端提供透明的RS232/RS485通道。
开关量输出开关量输入rs232rs485转以太网eiobserver开关量输出开关量输入rs232rs485转以太网开关量输入开关量输出eiors232rs485转以太网eio直接控制ac220v用电设备电源上位机以太网光以太网adsl等eio火线ac22v电源eio内置了高功率继电器不但可以控制各类低压设备也可直接控制ac220v用电设备的电源

远程串口IO联网控制模块对于PLC设备的重要性IO（输入输出）模块是PLC（可编程逻辑控制器）的重要组成部分。

它们通过接收各种输入信号和输出控制信号来实现对工业自动化系统的控制。

本文将介绍IO模块对于PLC的重要性，以及它们在工业自动化中的应用。

1.实现输入输出控制IO模块是PLC的输入输出接口，它们可以将各种输入信号转换为数字信号，然后通过PLC 进行处理和控制。

例如，温度、压力、液位、光照等传感器信号都可以通过IO模块接收并转换为数字信号，然后通过PLC进行处理和控制。

同样，PLC也可以通过IO模块向各种执行器发送控制信号，如电机、气缸、继电器等，从而实现对工业自动化系统的控制。

2.提高控制精度IO模块可以将各种信号转换为数字信号，从而提高控制精度。

数字信号的精度比模拟信号高，可以减少由于传感器和执行器的物理特性造成的误差。

此外，数字信号可以进行数字信号处理，如滤波等，从而提高控制精度。

3.提高系统安全性IO模块可以通过对输入信号的检测和处理来保证系统的安全性。

例如，当温度传感器检测到超过安全范围的温度时，IO模块可以通过PLC发送控制信号关闭加热器，从而防止系统过热。

同样，当气压传感器检测到超过安全范围的压力时，IO模块可以通过PLC发送控制信号关闭气缸，从而防止系统发生危险。

4.增强系统可靠性IO模块可以对输入信号进行检测和处理，从而提高系统的可靠性。

例如，当传感器检测到故障信号时，IO模块可以通过PLC发送控制信号停止系统运行，从而防止系统进一步损坏。

此外，IO模块可以对输出信号进行监测，防止输出信号异常导致系统故障。

5.提高系统灵活性IO模块可以根据不同的控制需求进行配置和调整，从而提高系统的灵活性。

例如，当需要更换传感器时，可以根据新传感器的特性重新配置IO模块，从而实现对新传感器的控制。

同样，当需要更换执行器时，也可以根据新执行器的特性重新配置IO模块，从而实现对新执行器的控制。

远程I／O与现场总线的分析摘要：智能远程I／O和现场总线技术资讯由出色的流量计和先进的流量仪报价厂家为您提供。

随着计算机网络高速度和高质量的发展，工业自动化控制体系结构较之以往发生了明显的变化，一方面传统的4~20 mA模拟信号的固有地位被双向数字通讯现场总线制所占据，另一方面模／数型的DCS系统摇身一变为全数。

关键词：远程I／O；现场总线；分析在计算机网络大发展、大繁荣的背景下，工业自动化控制体系结构较之以往发生了明显的变化，一方面传统的4~20 mA模拟信号的固有地位被双向数字通讯现场总线制所占据，模／数型的DCS系统经过一系列发展转变为全数字型的现场总线控制系统。

一、远程智能I／O由于远程智能I／O的使用，因此，可以实现对过程信号的就地数字化处理，推动系统测控精度进一步提升。

同时，不仅抗干扰能力显著增强，而且可靠性以及环境适应性等性能也随之提升，这不仅有助于现场总线的持续发展，而且能够加速现场一次元件的数字化与智能化进程。

此外，就智能变送器而言，其指的是远程智能I／O与现场一次元件相互渗透和融合的结晶。

1．远程智能I／O的组成及工作原理从远程智能I／O设计的角度来看，其指的是将DCS的网络通信技术等作为现场处理控制技术，一方面达到DCS系统分散的效果，另一方面达成过程I／O远程化和智能化的目的。

就远程智能I／O系统而言：（1）在现场的智能前端上；（2）通讯总线；（3）计算机适配器。

同时，智能前端的通道数量基本在15个以上20个以下。

远程智能I／O的工作原理为：首先由智能前端机进行现场信号的采集以及处理，接着在数字通信方式的灵活使用下，让计算机第一时间接收到经由经网络总线和适配器传送的处理结果，然后通过综合系统的运算，从而达到直观显示、科学分析和严格控制的效果。

同时，在计算机全面处理后，要在适配器和网络总线的帮助下将数据传送到现场控制前端机，再根据预先设定的模式将调节信号发送到现场设备上，从而完成对工业过程和设备的数据采集及控制任务。

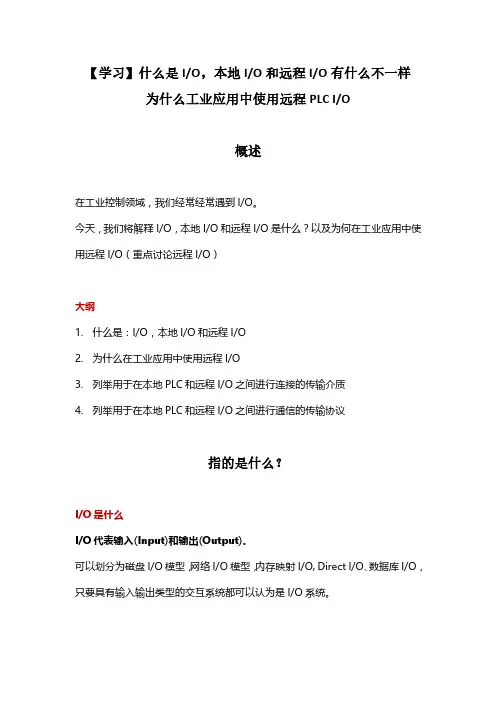

【学习】什么是I/O，本地I/O和远程I/O有什么不一样为什么工业应用中使用远程PLC I/O概述在工业控制领域，我们经常经常遇到I/O。

今天，我们将解释I/O，本地I/O和远程I/O是什么？以及为何在工业应用中使用远程I/O（重点讨论远程I/O）大纲1.什么是：I/O，本地I/O和远程I/O2.为什么在工业应用中使用远程I/O3.列举用于在本地PLC和远程I/O之间进行连接的传输介质4.列举用于在本地PLC和远程I/O之间进行通信的传输协议指的是什么？I/O是什么I/O代表输入(Input)和输出(Output)。

可以划分为磁盘I/O模型，网络I/O模型，内存映射I/O,Direct I/O、数据库I/O，只要具有输入输出类型的交互系统都可以认为是I/O系统。

远程I/O模块在工业界，I/O指的是与计算机（例如PLC）之间进行数据传输的任何设备。

我们将这些I/O设备称为I/O模块。

如：传感器和执行器之类的现场设备连接到I/O模块。

过程变量（例如液体流量）的传感器信号由输入I/O模块转换，并存储在PLC存储器中。

执行器从输出I/O 模块接收操作信号。

本地I/O指位于同一机柜中并可能连接到PLC机架中的控制器背板的I/O模块。

远程I/O代表I/O模块处在与控制PLC一定距离的远程位置。

远程I/O模块将通过连接到PLC机架中控制器背板的适配器模块与PLC通讯。

为什么我们使用远程I/O？主要有一下几个因素……让我们来看一些。

当现场设备附近无法安装PLC时在某些工业应用中，由于恶劣的环境，不能在现场设备附近安装带有本地I/O模块的PLC。

需要很多长距离的多芯电缆当我们需要将I/O模块放置在现场设备附近以消除长距离的多芯电缆时，远程I/O模块是一种解决方案。

使用远程I/O模块，可以从远处的传感器接收信号，并且可以将远距离的控制信号发送到控制阀，电机和其他最终执行器。

远程I/O传输协议可以使用如以太网和Profibus之类的各种传输协议，在双绞线和光纤等高速介质上以任意距离发送信号。
