宏碁4741g详细拆机

换U记笔记本CPU不给力？那换一个吧。

注：蓝色字体为步骤，红色字体为特别注意事项。

先上更换前后的win7评分：01,02买cpu的事情当做后话，以后再谈吧，先上几张图赏：由于是5系列主板，cpu的针脚是出奇地多呀，大概数了数，一千左右（我不会傻到真的去数啦，看的资料）02，有人可能会看到这个主板说，这个散热设计非常一般嘛，不过很可惜的是，根据我个人经验，32nm的cpu发热非常小。

加上显卡330M是最后一代马甲显卡。

发热少了要散热器件何用？04，0522如果没有了灵魂，笔记本再贵也只是空架子还是开始拆机吧：1、物品准备把拆机时能用上的东西全部拿出来摆好，这样到时不会找不到。

如下图，从左边到右边依次是：一盒棉花糖（其实是装cpu的盒子）、医用洗耳球（用来吹机器里面的灰尘，后来发现其实不用，鄙人太卫生没办法）、小刷子（刷灰用）、拆机螺丝刀、酷冷的导热硅脂（拆cpu会损坏机器里面本身的导热硅脂，就是填充显卡cpu和导热器材空隙用的材料）062、人的准备第一，要注意去除静电，用双手撑墙一会就好了。

第二，还好想好螺丝的整理，因为笔记本里面螺丝会灰常多。

一般要么按照螺丝位置摆，要么用分类标记的方法。

我习惯用位置法，效果如下：螺丝摆放位置和其在笔记本本身上的位置是对应的。

07,083、正式拆机啦（D面处理）先把笔记本电池卸下来，再翻到D面，也就是背面：首先，拆卸背面的硬盘内存板，如下图，将红色标志螺丝卸下，然后取下硬盘、内存、以及无线网卡：0910从左到右分别是硬盘、内存、以及无线网卡。

中间白色的是我用纸包着的蓝牙模块。

硬盘：14，这是一块东芝的硬盘，320G，5400转。

内存：15，海力士内存，DDR3-1333，棒子货。

不过有ECO环保认证，第一次看见有这个认证的内存。

无线网卡：16，不同于常见的，这是一个半高的无线网卡。

比普通的无线网卡矮一半，是最便宜的atheros品牌，上面的纸条是宏碁的配件保修标签。

宏基5520拆解很多宏基的这个系列都基本拆解一样，如ACER 520,5710,5920,6920,7720等外壳设计都使用的是同一套的设计，基本上元件都是通用的，这次ACER 的笔记本风扇设计的比较合理了，并且拆卸和清理都比较简单快捷，背面右边后盖打开后基本上就能看到风扇位置了，并且笔记本的内存以及无线网卡和硬盘都设计在这里，给用户升级最大的便捷操作。

如果想继续拆解别的元件的话就需要继续将键盘前面的挡板拆卸走，然后是键盘，然后是整个5520笔记本的C面。

下面是详细拆机过程图片：按照惯例我们拆宏基5520笔记本前，来一张整机的照片，算是完整的了半小时前下面看到该笔记本的背面，将电池等元件拆除，我们已经标注了配件的名字，并且红色圈位置螺丝是用来固定处理器以及内存得后盖，绿色的是螺丝下面是宏基5520笔记本硬盘然后用指甲或者其他工具慢慢的打开这两个后盖下面就能看到硬盘被设计在左下角位置，中间位置就是处理器了，上面位置为无线网卡，最下面中间设计了2个内存槽的位置，右上角则是这台宏基笔记本的风扇位置下面硬盘的螺丝拧开后向左连带硬盘的保护架子一起抽出来就可以了，我么拆卸后发现宏基5520使用的是一款富士通5400转的笔记本硬盘内存的拆卸我们已经说过很多次，很简单就是将内存两边的固定金属片拨开就能弹出内存了如果你的笔记本风扇已经很多灰尘了，那么下面这些细节就需要看清楚了，将固定风扇的几个螺丝拧开然后单独取出风扇，你可以将电源线拔掉，然后风扇的电机使用酒精泡洗下，然后弄点润滑油就更好了注意这里需要特别的清理干净，因为这里灰尘堆积的严重的话，非常影响笔记本的散热问题如果你想更换这台笔记本的导热硅脂，那就需要将处理器上的导热铜管一并拆机下来了，如下图四颗螺丝是将散热管固定在处理器上的，拧开后取出铜管就可以了光驱设计基本9成以上的笔记本都是这样设计的，中间位置有一个固定的螺丝拧开后抽出光驱背面这几个螺丝，也就是电池下面的几个螺丝全部拆开下面就是将键盘前面的挡板拆开了，使用工具或者自己的指甲如下图操作(确定上面的几个螺丝全部拧开了)我们就可以开始取出这个挡板了慢慢的从右边往左边开始拆就能将整个控制面板拆走宏碁4920G笔记本拆解合上外壳的近照：下面我们开始正式拆解。

Acer宏碁笔记本电脑内存条固态硬盘SSD 拆机教程E1-471G以下以E1-471G系列为例增加内存条1.关机。

2. 如果不确定笔记本计算机是处于关机状态还是处于休眠状态，请先在Windows 中打开笔记本计算机，然后再通过Windows 操作系统将其关闭。

3. 断开所有与笔记本计算机相连的外接设备。

USB设备拔掉4. 断开笔记本计算机和外部电源的连接。

翻转笔记本计算机，令其底面朝上5. 取出电池。

E1-471G系列用指甲把橙色的扣子往另外一个方向一拨电池即可弹出，用指甲取出电池.6触摸鼠标下面方向就是内存条说在位置，用普通十字螺丝刀（内存条卖家可能会赠送螺丝刀）.拧开内存盒上的4个螺钉，如图然后将内存盒盖提起（先从右边下手，用点力）并拿开，如下图取出或插入内存模块。

要取出内存模块，请执行以下操作：a. 拉开内存模块两侧的固定夹。

（内存模块向上翘起。

） b. 握住模块的边缘，然后轻轻地将其从内存插槽中延抬起方向拔出图2 要插入内存模块，请执行以下操作：a. 将内存模块缺口（槽口）边缘对准内存插槽的凸起处。

如果只需将一个内存模块插入空的内存盒中，请将该模块插入底部的插槽中。

（下图显示的是正要向内存盒的第二个插槽中装入的内存模块，该内存盒中已装有一个内存模块。

） b. 当内存模块与内存盒表面成45 度角时，将此模块压入内存模块插槽直至就位。

c. 向下推内存模块，直到固定夹自动卡入到位。

要关闭内存盒，请将内存盒盖上的卡舌对准笔记本计算机上的盖板插槽，然后在内存盒上滑动盖板直至就位，拧紧内存盒的4个螺钉，如图4 圈 2 所示。

重新装上电池组，重新将笔记本计算机连接到外接电源，然后重新启动笔记本计算机实图！----------------------------------------------------目前市场上还有不少低端的笔记本电脑的内存配置只有128MB，这样在运行主流WindowsXP 操作系统的时候感觉就像拉牛上树，而主流的256MB内存也不见得能让XP运行如飞，512MB已经成为很多用户追求并可以实现的标准。

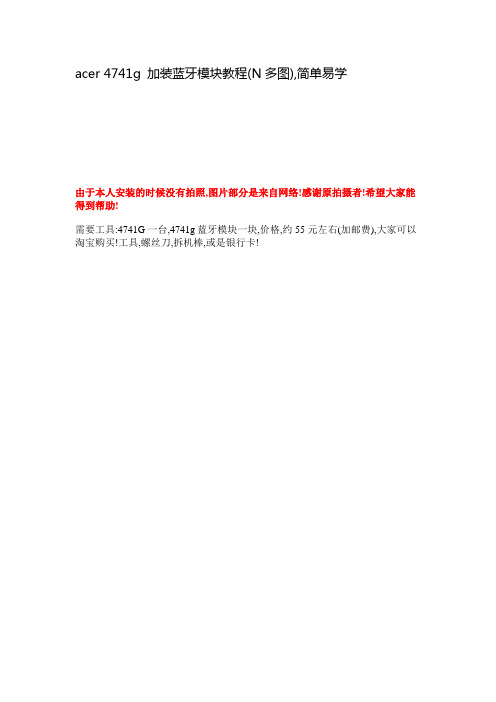

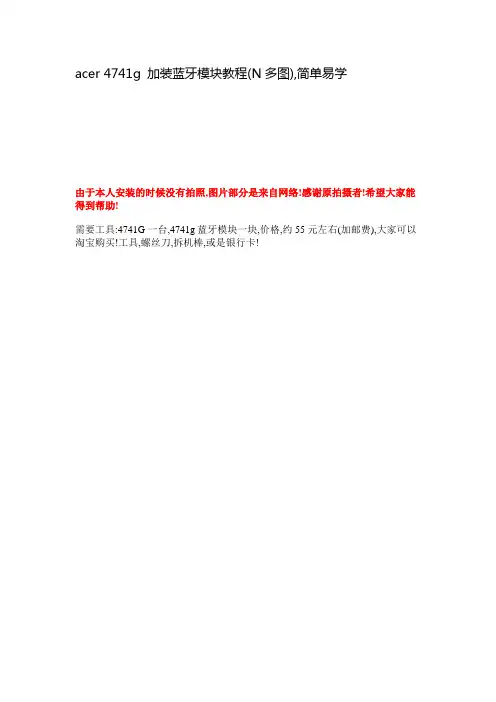

acer 4741g 加装蓝牙模块教程(N多图),简单易学由于本人安装的时候没有拍照,图片部分是来自网络!感谢原拍摄者!希望大家能得到帮助!需要工具:4741G一台,4741g蓝牙模块一块,价格,约55元左右(加邮费),大家可以淘宝购买!工具,螺丝刀,拆机棒,或是银行卡!请大家自行淘宝搜索4741g 蓝牙模块开始安装,首先,关机并拔掉你的电池,双手触摸铁管等物体去静电,有条件的可以戴防静电手套!开始拆螺丝:拆掉所有螺丝,然后拿下小后盖,就是硬盘和内存上面的那一小块!拿下之后是这个样子的:然后继续拆掉图中所示的三颗螺丝,绿色的标记应该是无线网卡之类插头,不用管他!提示你要小心插头,不要蛮力碰坏了!内存条和硬盘都不用拿下!然后后盖暂以段落,拆键盘:如图所示,在键盘的F4/F8/F12处各有一个卡子,用指甲或是拆机棒往里推,三个卡子都推进去,键盘就会弹起来,这时候从F8处插入拆机棒或是银行卡,轻轻翘起键盘,指甲推左边或右边的两个卡子,键盘就会拿下来了!请忽视蓝色的圈然后按图所示,拆下排线,键盘下面连接了排线(绿色的),大家拿下键盘的时候要小心!并卸下螺丝(红圈)这样基本就可以了,用拆机棒插入C壳和D壳交界处,翘起所有的卡子,要胆大心细,放心去敲,质量还是不错的!这样顺利拿下了C壳请忽视上图绿色和红色的圈,白色的圈就是蓝牙接口!请把蓝牙模块的接口插入然后看到右手边的耳机插孔那块小电路板没有,他的左边有一个卡子,拿下这块小电路板就可以看到蓝牙模块的位置了!贴白色不干胶那快~揭掉不干胶,把蓝牙黏上去,并把先按照预留位置布好,大功告成,机器按原步骤装回去!!开机按FN+F3开启蓝牙,系统会搜索到硬件,并安装简易版的驱动,没有找到的请重启电脑!官方蓝牙驱动下载(WIN7 X86)。

宏碁4740G拆机上液态金属实战
宏碁4740G拆机上液态金属实战
要给笔记本宏碁4740G上液态金属改善散热效果，首先要做的是把笔记本拆开，我也是第一次拆机，把一些经验写下来供大家参考。

1、如下图把背面能看到的螺丝都拆了。

2、如下图拆下无线网卡、硬盘等。

4、如下图，拆键盘，这个好办。

记的有排线在下面，要小心。

5、如下图，键盘的排线。

还有托盘的排线。

6、如下图，键盘拆了就可以把小音箱拆下了。

网卡至天线的连接线可以一起拆了。

7、如下图，这步是拆屏，要小心排线。

8、第八步是托盘，沿着缝隙慢慢打开。

比较简单，记的托盘也有排线，前面已经拆了。

9、如下图猫的连接线，和USB接口的连接线。

吧，如下图。

11、散热器和主板分开后清理原来的硅胶，这步比较关键，记的一个要弄得干干净净，直接影响散热效果！弄干净后就是量尺寸，上液态金属啦，我是对折用的两层。

如下图。

12、最后当然是还原了，就不用说了吧。

上几张对比图，下图是
换之前的待机温度。

换之后待机温度：
换之前压力测试温度，很快升85度：
换之后压力测试温度：
还是有点效果的（之前玩暗黑3自动关机，现在这个情况没有了）。

最后要提显大家，在上液态金属之前一定要把芯片周围做好绝缘措施。

我第一次就是因为液金溢出短路又重新弄了一遍。

祝大家成功。

4741G拆机清灰教程1.拆掉7个红圈，和5个浅红圈；2.五个浅红的拆掉后，然后才看得到三个绿的，那三个绿的也要拆掉；3.然后再把这五个排排坐的小螺丝拆掉；所以背面一共就是：七个大螺丝+五小螺丝（用来起硬盘内存的盖子）+盖子下面的三个螺丝+五个排排坐的螺丝一共是7+5+3+5=20个；4.用细东西捅一下光驱的洞洞，它就会自动弹出来了～～要温柔一点，捅进去明显感觉有个小突出的。

牙签阿，回形针阿都可以。

因为有两个螺丝要打开光驱才可以拆；5.就是这两个螺丝了～～不过左边那个螺丝真的是猥琐无比阿～～～～难发现，发现了也难拆，更痛苦的是拆了难装；6.拆完光驱下面那两个猥琐的螺丝以后～～就可以开始动手拆键盘这有个技巧，看键盘边都有几个小槽子。

用平口的小起子区进克，轻轻的扭一下，键盘就会起来了。

注意一点，键盘的底坐是铁板的，不是那一张纸哦，不要把纸弄坏了，撬铁板才是对的。

在F4，F8，F12三个按键下面，还有键盘左右两侧都有那种小凹槽，把平口起子伸进克别一下就起来了；7.注意！注意！！！键盘不要太大力拿起来哦！因为下面还有一条线要拿掉才可以，这个是键盘的数据线，扯断了就不好玩了～～那个黑色的开关，用手向上抠一下就起来，表示打开了，然后拆下键盘；8.键盘拿掉啦！！图中两个红色位置代表要下螺丝，拆啦～～～图中三个绿色位置代表要拆数据线，注意这种数据线的拆法：把接口处黑色的开关向上扒。

松动一点，然后轻扯数据线就好了不要用蛮力阿；9.好了！处理好上一步，面板就可以拿下来啦。

轻轻的抠边缘部分，面板就会起来的，不需太用力。

左边USB口，VGA口的位置，可能有点紧，用手或起子别一下就能起来，如果在拿起面板的过程中，明显感觉哪个位置有阻力，不要继续哦，肯定是有螺丝没下掉，而且是背板的螺丝。

翻过来再好好检查一下吧；10.然后是拆光驱，这一步不用拆任何东西，轻轻向右边一堆，光驱就会出来了；11.拿出光驱后，这一步有4个地方要处理。

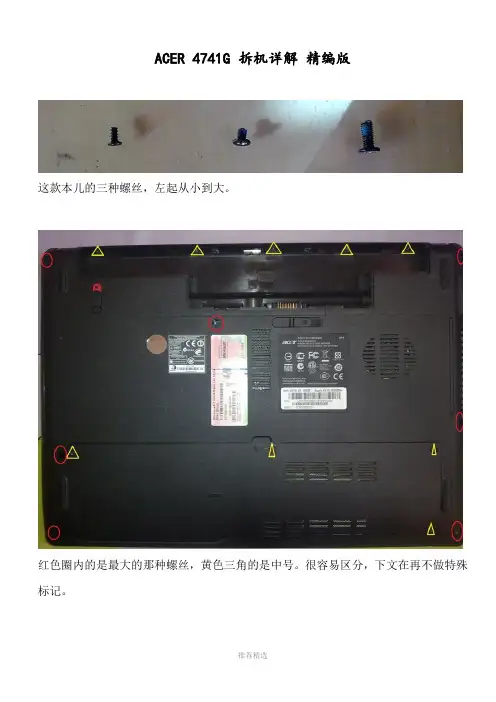

ACER 4741G 拆机详解精编版这款本儿的三种螺丝，左起从小到大。

红色圈内的是最大的那种螺丝，黄色三角的是中号。

很容易区分，下文在再不做特殊标记。

后盖容易去下，拧松螺丝后，在凹陷处一撬即可开启。

拧掉图示中的螺丝。

把无线网卡上的白色排线拔掉。

硬盘，照图示箭头插入起子一类的即可轻松撬开。

最难拆的是键盘部分，留意F4，F8，F12处的活动卡扣。

找东西将卡扣顶进去，任意两个卡扣顶进去后，键盘就会微微翘起。

三个卡扣处理好后，就如下图所示↓↓↓↓↓注意，在键盘左右两侧，各有两个不活动的卡扣（Esc，Tab；Del，Pg up键位旁)。

此时需要稍微用点力气将键盘“取”下来，只要多注意，用巧劲，不是很难。

键盘脱离上述卡扣束缚后，照图示使键盘微微水平向前，使底端４个嵌入式卡扣脱离。

慢慢抬起，可以看见键盘排线，此处小心，据说很多人第一次都拉断了。

如图示方向，向上拉起黑色“保险”。

那个黑色卡条具体学名也不太清楚，鄙人就叫它"保险“了，见笑。

红色标识的螺丝拧下，黄色标识的排线取下。

排线取法：将两边的黑色保险照图示箭头方向拉下。

抓住塑料片，按照图示方向即可轻松取下。

方法同上，黑色保险朝上拉。

用针一类的东西，如图插入，打开光驱。

此处有两颗螺丝，位置很隐蔽，一一取下。

现在就可以开始取ｃ面了。

从右侧光驱位置开始，按顺时针，循序渐进，用起子慢慢撬至左侧，切不可操之过急！这一步很重要，也是本机第二难拆的部位。

用力一定要适度，否则内侧卡扣很容易被撬断，切记～～～切记～～～～ｃ面取下。

黄色圆圈处的螺丝取下，红色方框处的排线取下。

光驱照图示方向从左端轻推即可取出。

主板已无束缚，从右侧轻拉，即可取下。

主板正面，风扇上的４个螺丝就是本机最小规格的。

涂硅脂一定要尽量少而均匀（网上说的“薄如蝉翼”），切不可一味求多，那样只会适得其反，切记～～ＣＰＵ，芯片表面涂薄薄一层即可，一定要均匀，ＧＰＵ也一样。

硅脂是弥补散热模组同芯片表面的缝隙，具有导热性。

悉尼的冬天终于过去了，这个鸟城市只要不在冬天，温度就会迅速回升到20℃以上，昨天骤升3℃之后，俺发现玩使命召唤7居然开始卡顿了，用Fraps一看某些场景帧数居然降到10帧左右，真是是可忍叔叔也不能忍了。

打开AIDA监测下温度，发现其他部件还好，卡顿时CPU温度高达87℃，再一看底部积灰之厚连进风口都有灰了，难怪鸭梨山大：掐指一算离上次清灰已经有半年了，也该动动手给小4排排毒，打通下任督二脉了。

虽然坛子里小4的拆机清灰教程已经有好几篇了，不过俺觉得不同的人有不同的角度，多发一篇也许能弥补其他帖子忘记提到的地方，方便大家拆机时少走弯路，因此就献丑了……1.拆机前的准备工作：给小4清灰，俺一共拆了5种螺丝，因此准备一套小号十字螺丝刀是必要的，如果是刀头带磁性的那就更好了；老旧的硅脂又干又硬，散热效率大大降低，硅脂自然是必不可少的；要清理老旧的硅脂，俺推荐使用无水酒精，在国内500mL的一瓶也就8-10块钱，好处有三：其一酒精不导电，不用担心短路，其二酒精是有机溶剂，清理干硬硅脂犹如沸汤泼雪，势如破竹，其三酒精挥发性很强，不用担心留下残留溶剂，没有的话那就最好准备好吸水纸了，用水擦干后要仔细清理，不能留下水渍；此外，要涂好新硅脂还有清灰，小棉签是必不可少的；最后俺推荐用一个干净的盘子来装换下的螺丝，这样不容易丢，如果对整个过程不熟，也可以在桌面上铺开一张白纸，把卸下的螺丝放在对应的位置以防忘记。

还有，拆机之前一定要摸一下接地的水管放一下静电，没有条件的可以洗手然后等自然风干，以防万一静电击穿电容损坏器件。

另外，拆机时一定要把电脑关机并拆掉电池，以防一不小心碰到电源键让电脑通电。

=========================================================================== ======小4身上的螺丝一共有五种，第一种是硬盘内存升级仓的螺丝，共4颗；第二种是D面、主板和C面之间的固定螺丝，规格为M2.5X6，C2D10共12颗；第三种是电池仓和C面、硬盘和D面、光驱位隐藏的以及主板和D面的固定螺丝，规格为M2X3，共5+1+2+1=9颗；第四种是散热管和主板之间的固定螺丝，这种螺丝固化在散热管上，无法拆下，只需要松开即可；第五种是风扇仓的小螺丝，共4颗。

宏基4740拆机步骤及详细过程钢琴烤漆的Acer 4740G笔记本，很多人会担心小本的散热，今天就来拆解宏基4740笔记本，并且笔记本拆解后自己还要把笔记本安装蓝牙，也就是裹牙。

宏基4740蓝色笔记本原机2.jpg(100.3 KB)将笔记本翻过来，将电池等卸掉，然后观察后盖拆卸所有螺丝部分ACER-拆解-3.jpg(133.04 KB)拆卸所有螺丝后，可以看到后盖下面中间下面是硬盘的位置，右下角为内存升级的位置，左下角为该笔记本无线网卡所在的位子ACER-拆解-4.jpg(120.16 KB)拆下4740所留下的螺丝，摆整齐了ACER-拆解-5.jpg(147.66 KB)将背面固定的螺丝拧开后，就可以将键盘前面挡板先行拆卸下来，工具可以使用卡片等ACER-拆解-6.jpg(134.84 KB)拆开挡板后可观察到的情况ACER-拆解-7.jpg(117.26 KB)将键盘慢慢的提起来ACER-拆解-8.jpg(133.34 KB)注意笔记本下面所应有的数据排线，不要折损ACER-拆解-9.jpg(157.46 KB)键盘拆开后所观察到的情况ACER-拆解-10.jpg(136.69 KB)将ACER-4740的键盘拆卸下来了的图像ACER-拆解-11.jpg(133.44 KB)笔记本的喇叭拆下来了，注意喇叭上面的数据连接线ACER-拆解-12.jpg(103.31 KB)慢慢的将C壳取出ACER-拆解-13.jpg(169.2 KB)来看看c壳下面的一些配件吧，屏幕上的一些排线需要拆开，并记下位置ACER-拆解-14.jpg(180.69 KB)C面全部拆开后，假装蓝牙的位置就在右下角，已经用胶带贴了一下ACER-拆解-15.jpg(149.65 KB)来一张蓝牙的特写ACER-拆解-16.jpg(190.04 KB)ACER-拆解-17.jpg(174.14 KB)顺便把ACER-4740笔记本的风扇也拆卸下来ACER-拆解-18.jpg(122.74 KB)将固定的螺丝全部拧开ACER-拆解-19.jpg(179.98 KB)内存是重叠的设计，这样节省空间ACER-拆解-20.jpg(204.32 KB)风扇拆解下来后可以看到双核的处理器特写ACER-拆解-21.jpg(157.03 KB)显卡的特写ACER-拆解-22.jpg(186.6 KB)ACER-拆解-23.jpg(185.31 KB)来一张处理器旁边的特写ACER-拆解-24.jpg(128.37 KB)拆解下来的宏基4740笔记本的风扇，自己清理后，这个时候可以自己加装导热硅脂了ACER-拆解-25.jpg(145.65 KB)风扇也是可以单独拆卸下来清理扇叶片的，如上图。

工欲善其事必先利其器。

螺丝刀绝对是电脑玩家必备，相信各位手中也不会少。

刀头各种各样，其实很多很少用到，但是万一需要的时候又真是没有不行。

比如任天堂专用的Y字形等等。

对于拆笔记本来说，其实必备的也就是几种尺寸的十字和一个一字（主要做撬棍用，选薄的，在保证强度前提下越薄越方便。

我用的专门的弯头）镊子在对付某些细小部件时候有很好的效果，但不是必须导热硅脂，用于CPU和散热器之间的导热。

如果不拆开CPU散热器则不需要。

我用的是北极银5，12克装。

Amazon价格20美金。

另外除了所有的工具之外，还需要一个至少一平方米的操作空间，因为会有很多零件需要摆放，千万不要乱丢，否则你会后悔的。

===============================正式开工，我这里就以我自己的ACER 4736z为例子进行。

首先拔出所有的连接线缆并退出读卡器内的卡片。

然后将笔记本翻到D面。

拆除电池。

在地毯房里操作，容易有静电，安全考虑最好先去洗个手，水流会带走电荷。

冬天尤其必要。

卸掉所有可以拆卸的盖板。

部分厂商可能会在这些上面贴上易碎贴，作为保修凭证。

如果不想失去保修的话，电吹风伺候吧。

手上一定要小心。

我自己是懒得做的，无所谓。

自觉RP还可以，从来不保修。

一般情况下，所有盖板的螺丝都是固定在盖板上的，避免丢失。

如果没有固定的，需要妥善保管。

最好和盖板放在一起。

无线网卡上，一般会连接有天线，有条件记得拍照记下接线位置，避免接错。

内存部分都是有下图圈中这样的卡扣卡住。

按照箭头方向推开卡扣就行了。

推开之后内存会自动弹起，顺势拔出即可。

硬盘部分则不尽相同，有各种的锁定方式，有的还需要再拆卸螺丝，不过大多提供塑料弹片便于拖拽。

按照指引拆卸吧。

对于我的笔记本，往箭头方向拖拽，使框中金手指部分脱离即可。

无线网卡，内存，硬盘拆下后妥善放置。

回来看拆下部件之后的D面，下一步的工作是拆除该面所有螺丝。

找来一张白纸，对应D面螺丝孔位，在纸上相应位置画下小圈，不需要十分精确。
