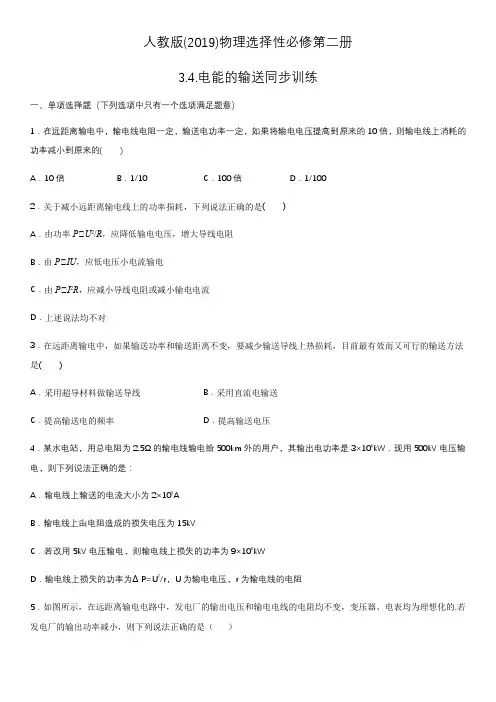

人教版(2019)物理选择性必修第二册3.4.电能的输送同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．在远距离输电中，输电线电阻一定，输送电功率一定，如果将输电电压提高到原来的10倍，则输电线上消耗的功率减小到原来的( )A．10倍B．1/10 C．100倍D．1/1002．关于减小远距离输电线上的功率损耗，下列说法正确的是()A．由功率P＝U2/R，应降低输电电压，增大导线电阻B．由P＝IU，应低电压小电流输电C．由P＝I2R，应减小导线电阻或减小输电电流D．上述说法均不对3．在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压4．某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW．现用500kV电压输电，则下列说法正确的是：A．输电线上输送的电流大小为2×105AB．输电线上由电阻造成的损失电压为15kVC．若改用5kV电压输电，则输电线上损失的功率为9×108kWD．输电线上损失的功率为∆P=U2/r，U为输电电压，r为输电线的电阻5．如图所示，在远距离输电电路中，发电厂的输出电压和输电电线的电阻均不变，变压器、电表均为理想化的.若发电厂的输出功率减小，则下列说法正确的是（）A ．电压表1V 示数减小，电流表1A 示数减小B ．电压表2V 示数增大，电流表2A 示数增大C ．输电线上损耗功率减小D ．用户总功率与发电厂的输出功率的比值减小6．一发电站的输出功率为4400kW ，现采用110kV 的高压输电，若要使输电效率不低于90%，则输电线的电阻不能大于（ ）A ．68.75ΩB ．275ΩC ．137.5ΩD ．200Ω7．一小型水电站的输出功率恒定，输电线总电阻不可忽略，发电机输出电压为400V ，如果直接以400V 电压进行输电，输电导线上损失的电功率为1P ，若用变压器将电压升为2000V 后进行输电，则输电导线上损失的电功率为2P ，则1P 与2P 之比是（ ）A ．1：1B ．25：1C ．25：2D ．1：258．用电器离电源L 米，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ．那么，输电线的横截面积的最小值是（ ）A ．ρL ／RB ．2UL ／IρC ．U ／ρLID ．2ρLI ／U9．某水电站用总电阻为2.5 Ω的输电线输电给500 km 外的用户，其输出电功率是3×106 kW.现用500 kV 电压输电，则下列说法正确的是( )A ．输电线上输送的电流大小为2×105 AB ．输电线上由电阻造成的损失电压为15 kVC ．若改用5kV 电压输电，则输电线上的损失的功率为9×106kWD ．输电线上损失的功率为P=U 2/r＝U 为输电电压，r 为输电线的电阻10．今年我国北方部分地区遭遇了雨雪冰冻灾害．马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热损耗功率为ΔP ；除冰时，输电线上的热损耗功率需变为9ΔP ，则除冰时(认为输电功率和输电线电阻不变) ＝ ＝A ．输电电流为I/9B ．输电电流为9IC ．输电电压为3UD ．输电电压为U/3二、多项选择题11．为了减少输电线路中的电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压0U =11?100t(V) 的交流电降为220 V 供居民小区用电，则变电站变压器( )A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是50 HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和12．如图所示为某发电站向某用户区供电的输电原理图，T 1为匝数比为n 1＝n 2的升压变压器，T 2为匝数比为n 3＝n 4的降压变压器．若发电站输出的电压有效值为U 1，输电导线总电阻为R ，在某一时间段用户需求的电功率恒为P 0，用户的用电器正常工作电压为U 2，在满足用户正常用电的情况下，下列说法正确的是（ ）A ．T 1原线圈中的电流有效值为01P U B ．T 2副线圈中的电流有效值为02P U C ．输电线上损耗的功率为22402232n P R n U D ．输电线上损耗的功率为22102212n P R n U 三、综合计算题13．某发电机输出功率是100kW ，输出电压是250V ，从发电机到用户间的输电线总电阻R 是8Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220V ，求升压变压器和降压变压器（都认为是理想变压器）的匝数比各是多少？14．某发电厂通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户，发电机输出功率为100kW ，输出电压是250V ，升压变压器原、副线圈的匝数之比为1:25，输电线上的功率损失为4%，用户所需要的电压为220V ，则：（1）输电线的电阻和降压变压器的原、副线圈匝数比各为多少？画出输电线路示意图；（2）若有60kW 分配给生产用电，其余电能用来照明，那么能装25W 的电灯多少盏？15．某小型实验水电站输出功率38kW P =，输电线路总电阻1ΩR =。

人教版(2019)物理选择性必修第二册3.4.电能的输送同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．在远距离输电中，输电线电阻一定，输送电功率一定，如果将输电电压提高到原来的10倍，则输电线上消耗的功率减小到原来的( )A．10倍B．1/10 C．100倍D．1/1002．关于减小远距离输电线上的功率损耗，下列说法正确的是()A．由功率P＝U2/R，应降低输电电压，增大导线电阻B．由P＝IU，应低电压小电流输电C．由P＝I2R，应减小导线电阻或减小输电电流D．上述说法均不对3．在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压4．某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW．现用500kV电压输电，则下列说法正确的是：A．输电线上输送的电流大小为2×105AB．输电线上由电阻造成的损失电压为15kVC．若改用5kV电压输电，则输电线上损失的功率为9×108kWD．输电线上损失的功率为∆P=U2/r，U为输电电压，r为输电线的电阻5．如图所示，在远距离输电电路中，发电厂的输出电压和输电电线的电阻均不变，变压器、电表均为理想化的.若发电厂的输出功率减小，则下列说法正确的是（）A ．电压表1V 示数减小，电流表1A 示数减小B ．电压表2V 示数增大，电流表2A 示数增大C ．输电线上损耗功率减小D ．用户总功率与发电厂的输出功率的比值减小6．一发电站的输出功率为4400kW ，现采用110kV 的高压输电，若要使输电效率不低于90%，则输电线的电阻不能大于（ ）A ．68.75ΩB ．275ΩC ．137.5ΩD ．200Ω7．一小型水电站的输出功率恒定，输电线总电阻不可忽略，发电机输出电压为400V ，如果直接以400V 电压进行输电，输电导线上损失的电功率为1P ，若用变压器将电压升为2000V 后进行输电，则输电导线上损失的电功率为2P ，则1P 与2P 之比是（ ）A ．1：1B ．25：1C ．25：2D ．1：258．用电器离电源L 米，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ．那么，输电线的横截面积的最小值是（ ）A ．ρL ／RB ．2UL ／IρC ．U ／ρLID ．2ρLI ／U9．某水电站用总电阻为2.5 Ω的输电线输电给500 km 外的用户，其输出电功率是3×106 kW.现用500 kV 电压输电，则下列说法正确的是( )A ．输电线上输送的电流大小为2×105 AB ．输电线上由电阻造成的损失电压为15 kVC ．若改用5kV 电压输电，则输电线上的损失的功率为9×106kWD ．输电线上损失的功率为P=U 2/r＝U 为输电电压，r 为输电线的电阻10．今年我国北方部分地区遭遇了雨雪冰冻灾害．马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热损耗功率为ΔP ；除冰时，输电线上的热损耗功率需变为9ΔP ，则除冰时(认为输电功率和输电线电阻不变) ＝ ＝A ．输电电流为I/9B ．输电电流为9IC ．输电电压为3UD ．输电电压为U/3二、多项选择题11．为了减少输电线路中的电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压0U =11?100t(V) 的交流电降为220 V 供居民小区用电，则变电站变压器( )A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是50 HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和12．如图所示为某发电站向某用户区供电的输电原理图，T 1为匝数比为n 1＝n 2的升压变压器，T 2为匝数比为n 3＝n 4的降压变压器．若发电站输出的电压有效值为U 1，输电导线总电阻为R ，在某一时间段用户需求的电功率恒为P 0，用户的用电器正常工作电压为U 2，在满足用户正常用电的情况下，下列说法正确的是（ ）A ．T 1原线圈中的电流有效值为01P U B ．T 2副线圈中的电流有效值为02P U C ．输电线上损耗的功率为22402232n P R n U D ．输电线上损耗的功率为22102212n P R n U 三、综合计算题13．某发电机输出功率是100kW ，输出电压是250V ，从发电机到用户间的输电线总电阻R 是8Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220V ，求升压变压器和降压变压器（都认为是理想变压器）的匝数比各是多少？14．某发电厂通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户，发电机输出功率为100kW ，输出电压是250V ，升压变压器原、副线圈的匝数之比为1:25，输电线上的功率损失为4%，用户所需要的电压为220V ，则：（1）输电线的电阻和降压变压器的原、副线圈匝数比各为多少？画出输电线路示意图；（2）若有60kW 分配给生产用电，其余电能用来照明，那么能装25W 的电灯多少盏？15．某小型实验水电站输出功率38kW P =，输电线路总电阻1ΩR =。

第三章交变电流第4课时电能的输送一、单选题1．某小型水电站的电能输送示意图如图所示,水电站的发电机输出电压恒定.发电机通过升压变压器和降压变压器(变压比为40∶1)向25 km外的小区用户供电(供电电压为220 V),输送到用户的电功率为165 kW,若用表格中某种型号的输电线进行高压输电,线路上损耗的功率约为输送电功率的6%,则所选用的输电线型号的代号为()型号的代号千米电阻(Ω/km)X1Y0.6Z0.3W0.2A.XB.YC.ZD.W【答案】B【解析】小区用户供电电压为220 V,由变压器的变压规律可知,降压变压器原线圈两端的电压为U4=220 V×40=8 800 V,设输电线上的电流为I,输电线总电阻为R,则升压变压器副线圈两端电压为U3=U4+IR,P=U4I=165 kW,输电线路上损耗的功率P线=I2R,由题意知P线=6%P总,P=94%P总,联立解得R=30 Ω,由于输电线长度需要50 km,由电阻与长度关系R=Lρ0,则ρ0=0.6 Ω/km,所以可以选择0.6 Ω/km的Y,选项B正确.故选B。

2．远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1、n2,电压分别为U1、U2,电流分别为I1、I2,输电线上的电阻为R.变压器为理想变压器,则下列关系式中正确的是()A.I1I2=n1n2B.I2=U2RC.I1U1=I22RD.I1U1=I2U2【答案】D【解析】根据变压器的工作原理可知I1I2=n2n1,选项A错误;因U2、I2、R不满足欧姆定律公式中物理量之间的对应关系,选项B错误;U1I1=U2I2,但U2I2≠I22R,选项C错误,D正确.故选D。

3．用一台某型号的柴油发电机给灾民临时安置区供电,如图所示.发电机到安置区的距离是400 m,输电线路中的火线和零线均为GBCZ60型单股铜导线,该型号导线单位长度的电阻为2.5×10-4Ω,安置区家用电器的总功率为44 kW,当这些额定电压为220 V的家用电器都正常工作时()A.输电线路中的电流为20 AB.发电机的实际输出电压为300 VC.在输电线路上损失的电功率为8 kWD.如果该柴油发电机发出的是正弦式交变电流,则其输出电压最大值是300 V【答案】C=200 A,选项A错【解析】当这些额定电压为220 V的家用电器都正常工作时,输电线路中的电流为I=PU误;导线电阻为R=2.5×10-4×400×2 Ω=0.2 Ω,则发电机的实际输出电压为U输=U+IR=260 V,选项B错误;在输电线路上损失的电功率为P损=I2R=8 kW,选项C正确;如果该柴油发电机发出的是正弦式交变电流,则其输出电压的最大值是U m=√2U输=368 V,选项D错误.故选C。

第三章 交变电流4 电能的输送基础过关练题组一 输电损耗1.(2020湖南常德高二上期末)远距离输电都采用高压输电,其优点是( ) A.可增大输电电流 B.可加快输电速度 C.可增大输电功率D.可减少输电线上的能量损失2.(2020重庆高二上期末)在远距离输电过程中,若输送的电功率一定,输电线的电阻不变,则输电线上的功率损失( ) A.与输电线上的电压损失的平方成正比 B.与输送电压的平方成正比 C.与输送电压成反比 D.与输电电流成正比3.(2020湖南衡阳高二期中)输电线的电阻为r,输送的电功率为P,用电压U 输送电能,则用户得到的功率为( )A.PB.P-P 2r U 2C.P-U 2rD.P 2U2r4.(2020湖北汉川二中月考)发电厂的输出电压为U 1,发电厂与用户间输电导线的总电阻为R,通过导线的电流为I,用户得到的电压为U 2,则下列输电导线上损耗功率的表达式中错误的是( )A.(U 1-U 2)IB.I 2RC.U 12RD.(U 1-U 2)2R5.远距离输电,原来采用2 200 V 的输电电压输电,输电线上损失的电功率为P;在保持输送电功率和输电线电阻不变的条件下,现采用22 kV 的输电电压输电,则输电线上损失的电功率将变为( ) A.P 100B.1 000PC.10PD.100P6.某水电站,用总电阻为2.5 Ω的输电线输电给500 km 外的用户,其输出电功率是3×106 kW 。

现用500 kV 的电压输电,则下列说法正确的是( ) A.输电线上输送的电流大小为2×105 AB.输电线上由电阻造成的电压损失为15 kVC.若改用5 kV的电压输电,则输电线上损失的功率为9×108 kWD.输电线上损失的功率为ΔP=U 2r,U为输电电压,r为输电线的电阻题组二电网输电7.如图为远距离输电的电路原理图,则下列判断正确的是(易错)A.U1>U2B.U2=U3C.I4<I2D.I1>I28.(2020广东茂名一中高二期中)如图所示为模拟远距离输电的电路,升压变压器T1的原、副线圈匝数比n1∶n2=1∶k,降压变压器T2的原、副线圈匝数比n3∶n4=k∶1,模拟输电导线的电阻r=3 Ω,T2的负载是规格为“15 V,45 W”的灯泡L。
